Comment changer le bloc écran sur Galaxy S21 Ultra

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S21 Ultra
Réparation
Note de réparabilité 11/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant de votre appareil est brisée, rayée...

L'écran présente des tâches...

Votre téléphone ne s'allume plus.

Une chute et l'écran de votre Samsung Galaxy S21 Ultra est abîmée ? Depuis quelques temps, votre smartphone affiche des zones d'ombres, des tâches ?

Remplacez l'élément défectueux par un neuf en suivant toutes les étapes de ce guide de réparation détaillé.
Nous mettons à votre disposition des kits de réparation reprenant la pièce détachée, les outils nécessaires ainsi que les produits utiles comme le iRemover pour décoller la batterie du châssis.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter la réparation, nous vous conseillons de constater la compatibilité de votre appareil avec la pièce commandée.

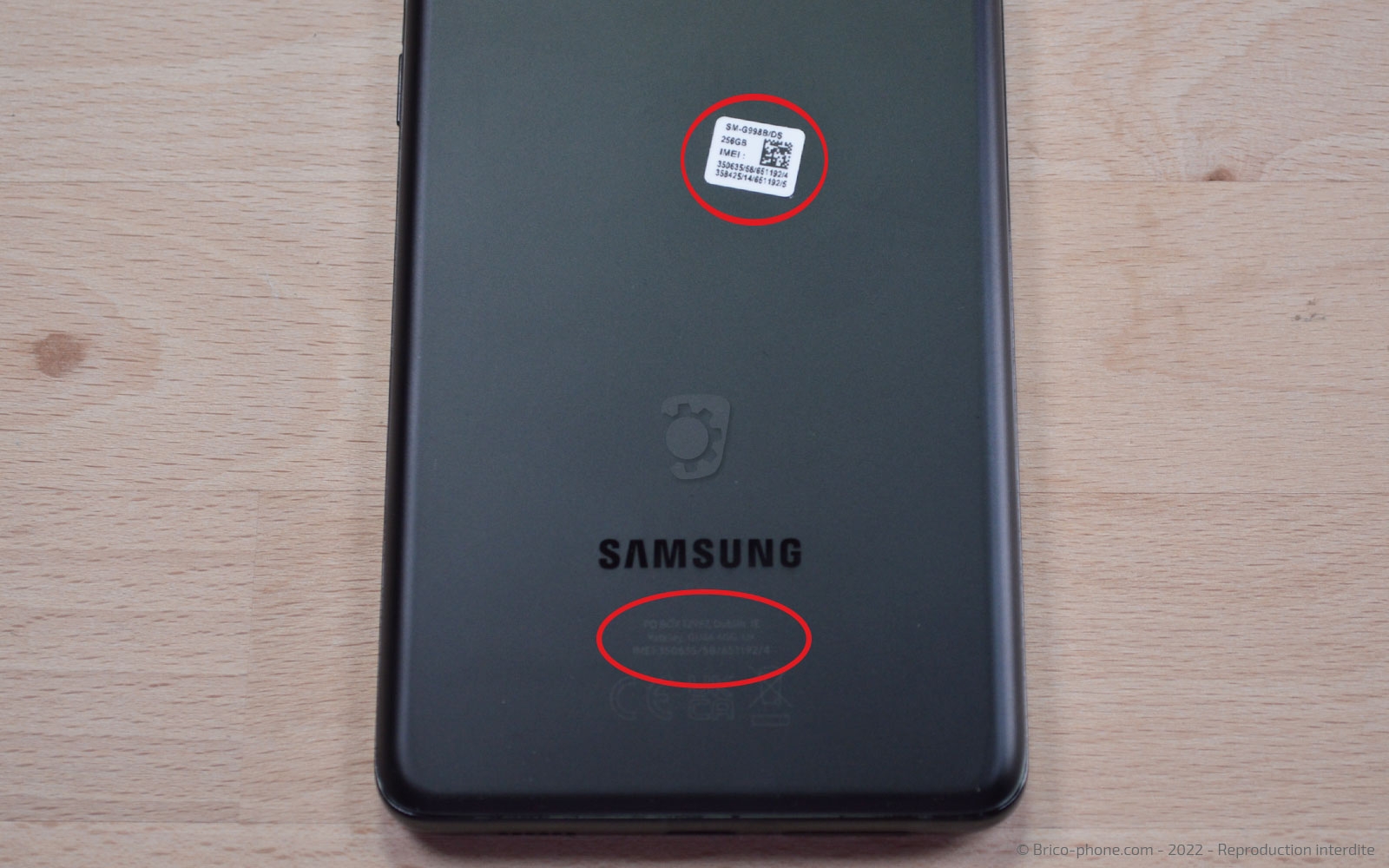

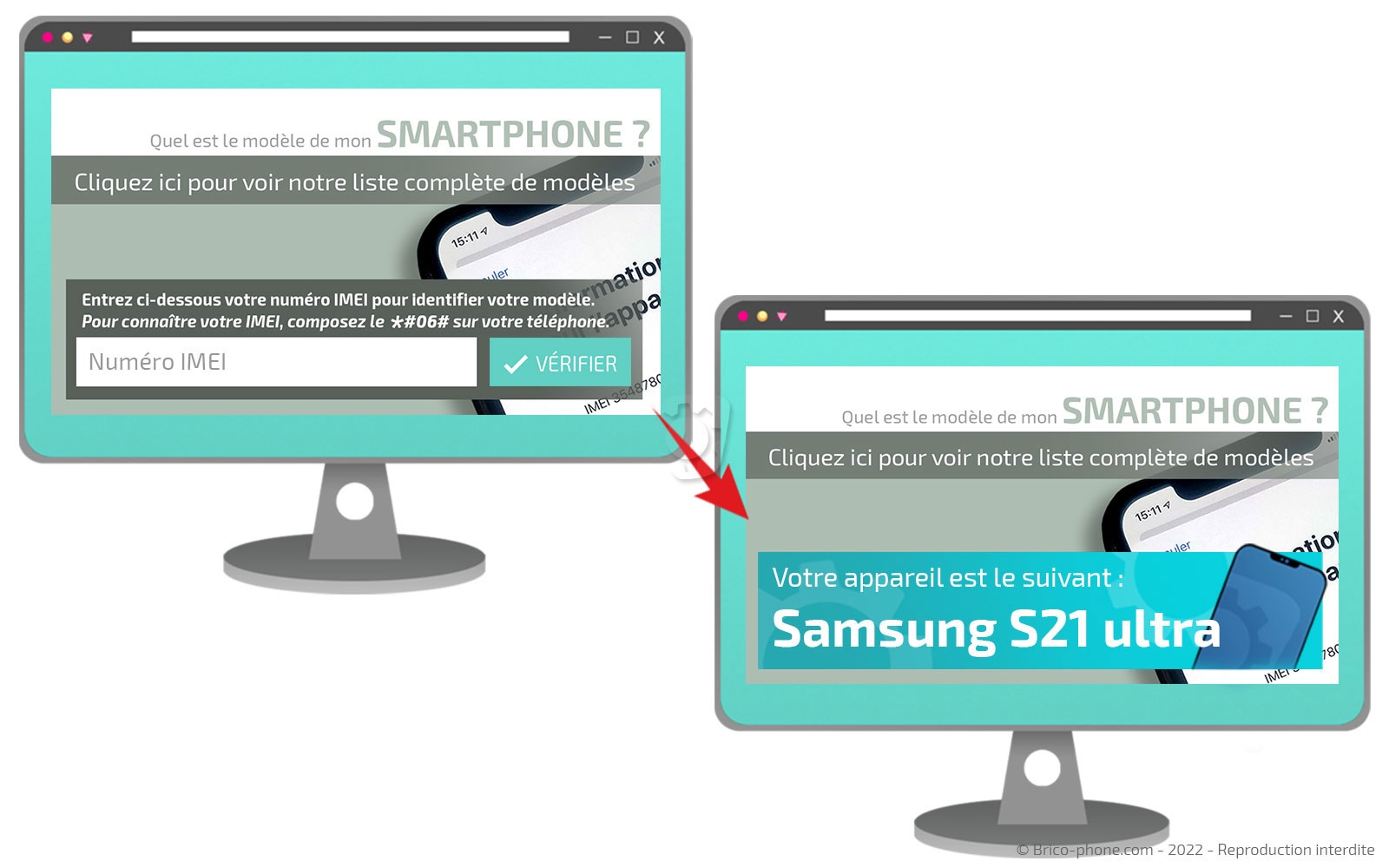

Pour cela, vous avez besoin de vérifier que le numéro IMEI inscrit sur la vitre arrière de votre Samsung corresponde à celui d'un Galaxy S21 Ultra. Pour vous en assurer, recopiez le numéro sur notre page d'accueil et Brico-phone s'occupe de vous indiquer le modèle et les pièces correspondantes à ce dernier.

Une fois la commande reçue, installez-vous dans un endroit calme, propre et dégagé pour commencer la réparation. Munissez-vous des outils et du tutoriel adéquat.

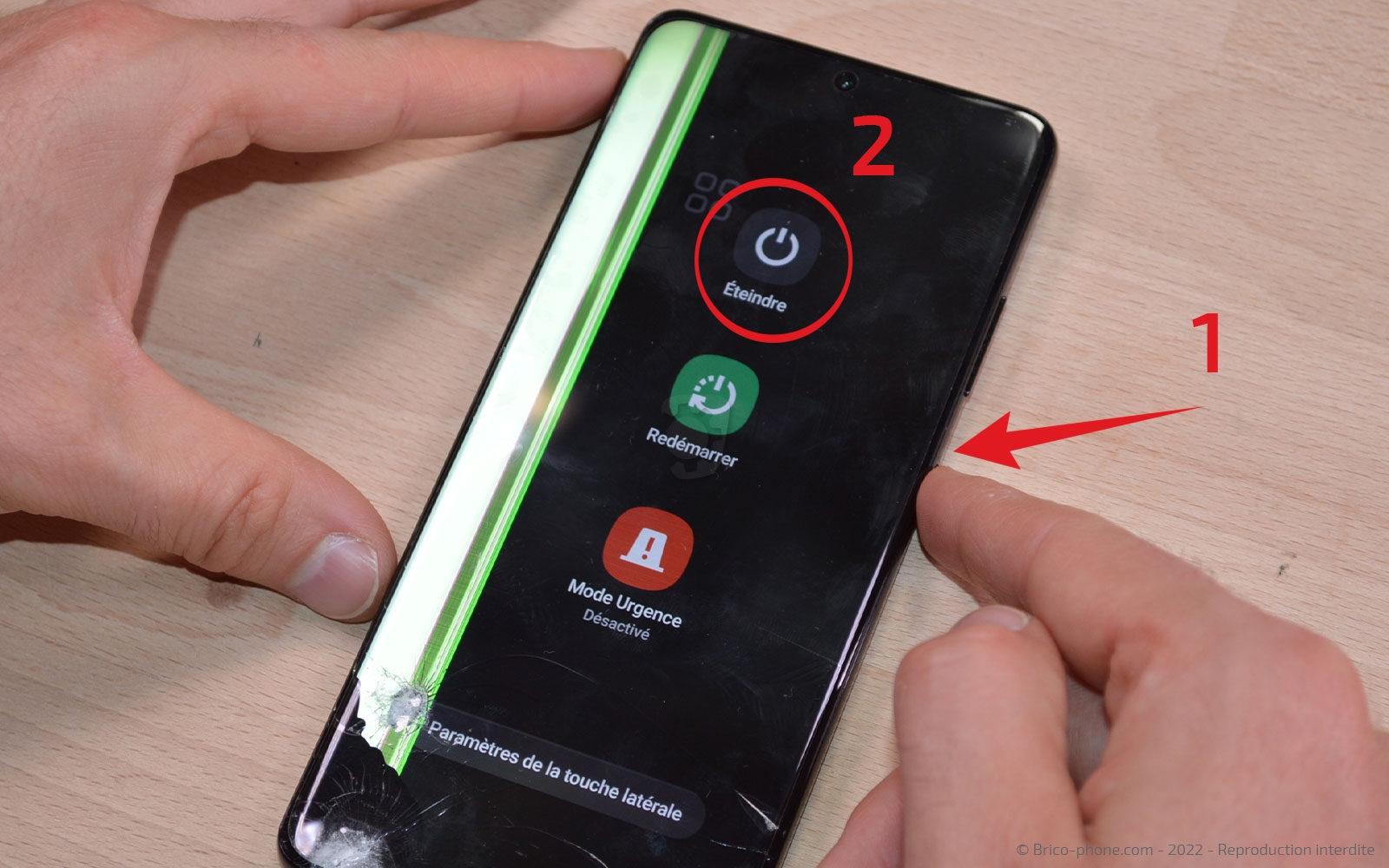

Enfin, éteignez votre appareil en pressant le bouton Power en en suivant les indications présents sur l'écran.
Etape 1

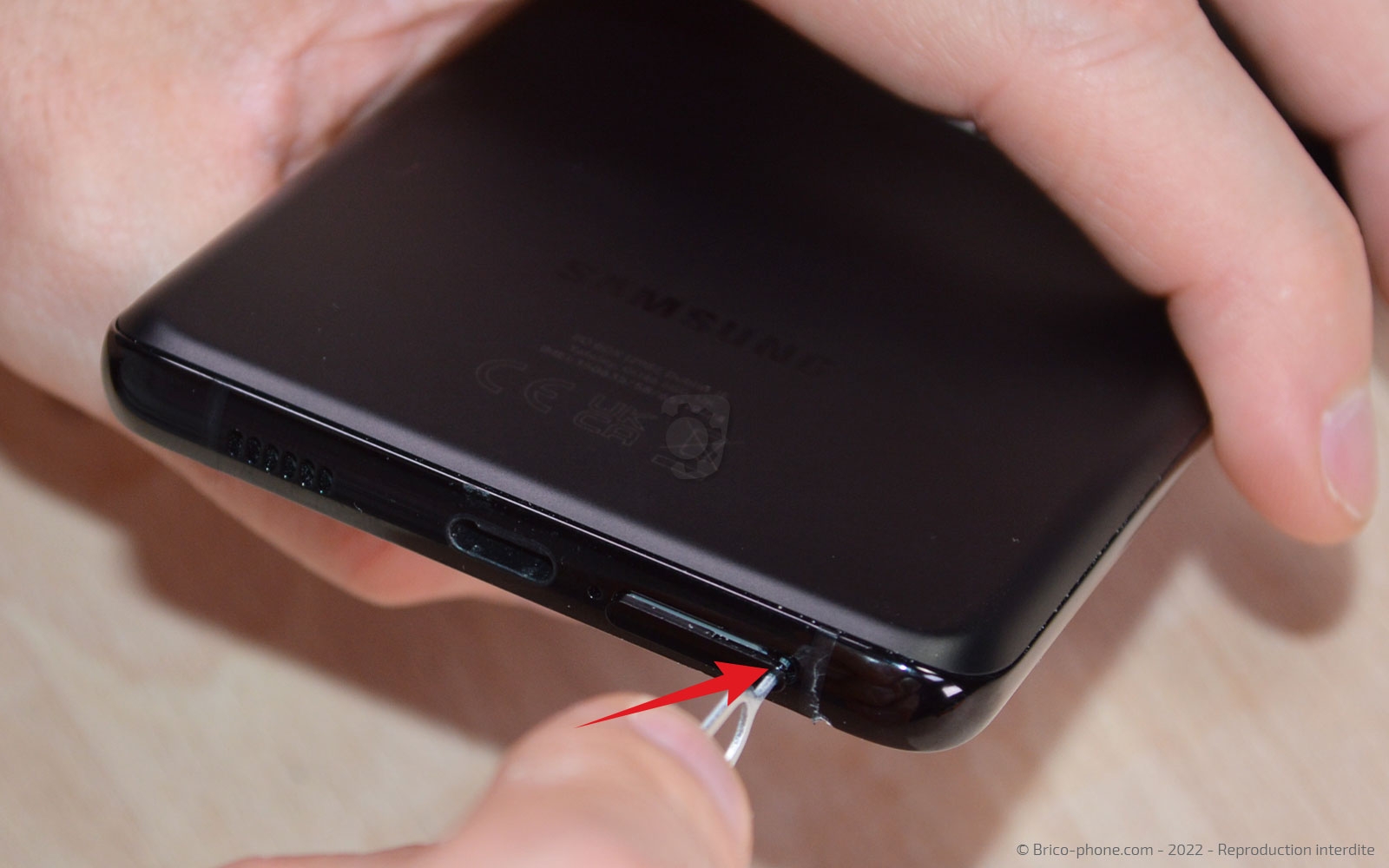

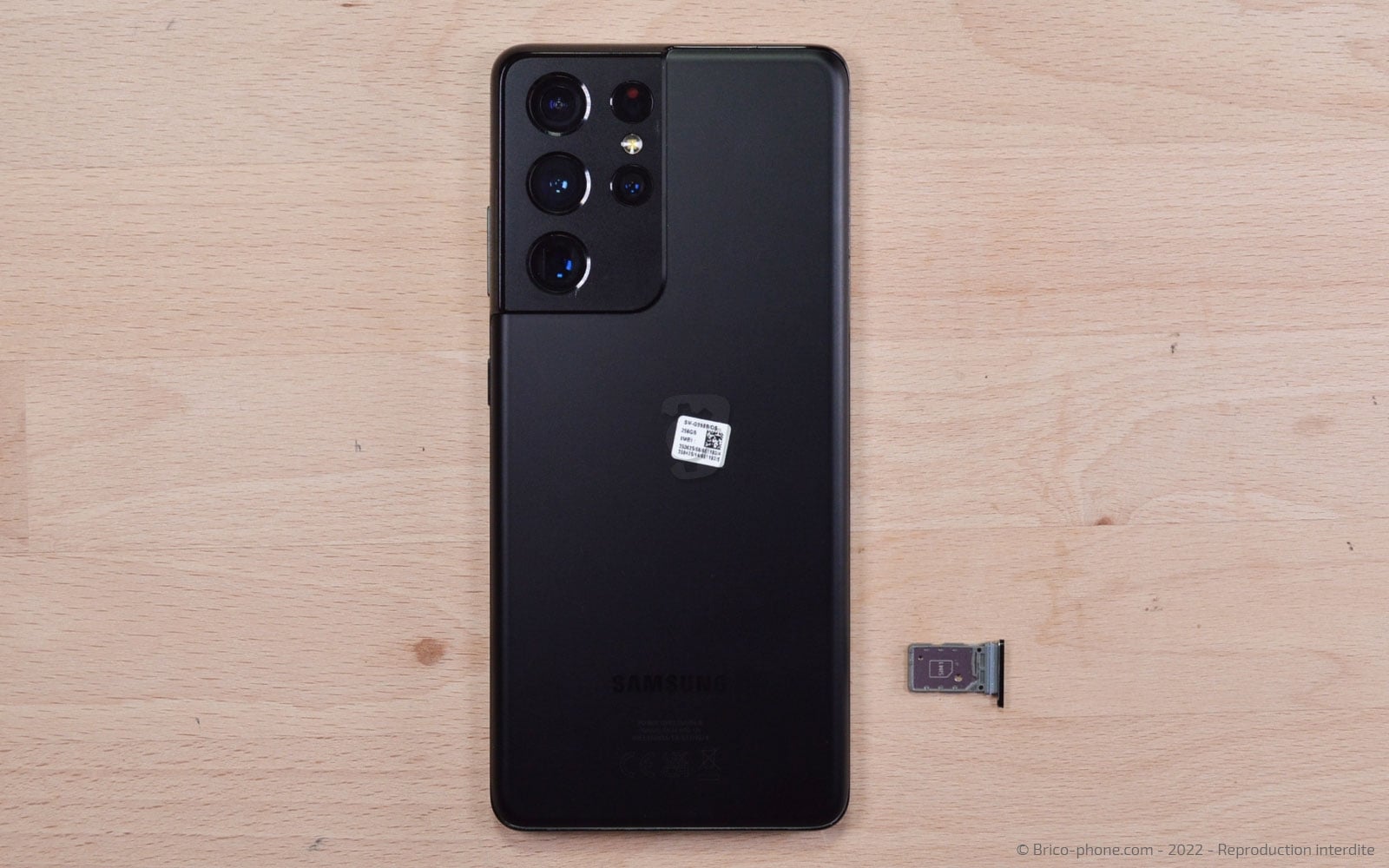

Etape 1 Retirer le tiroir de la carte SIM

A l'aide de l'ustensile d'origine ou de celui fourni dans le kit d'outils, sortez le tiroir de la carte Sim.
Outils
SIM
Pièces
Rack double carte Sim original pour Galaxy S21 Ultra - Noir 7.90€
Etape 2

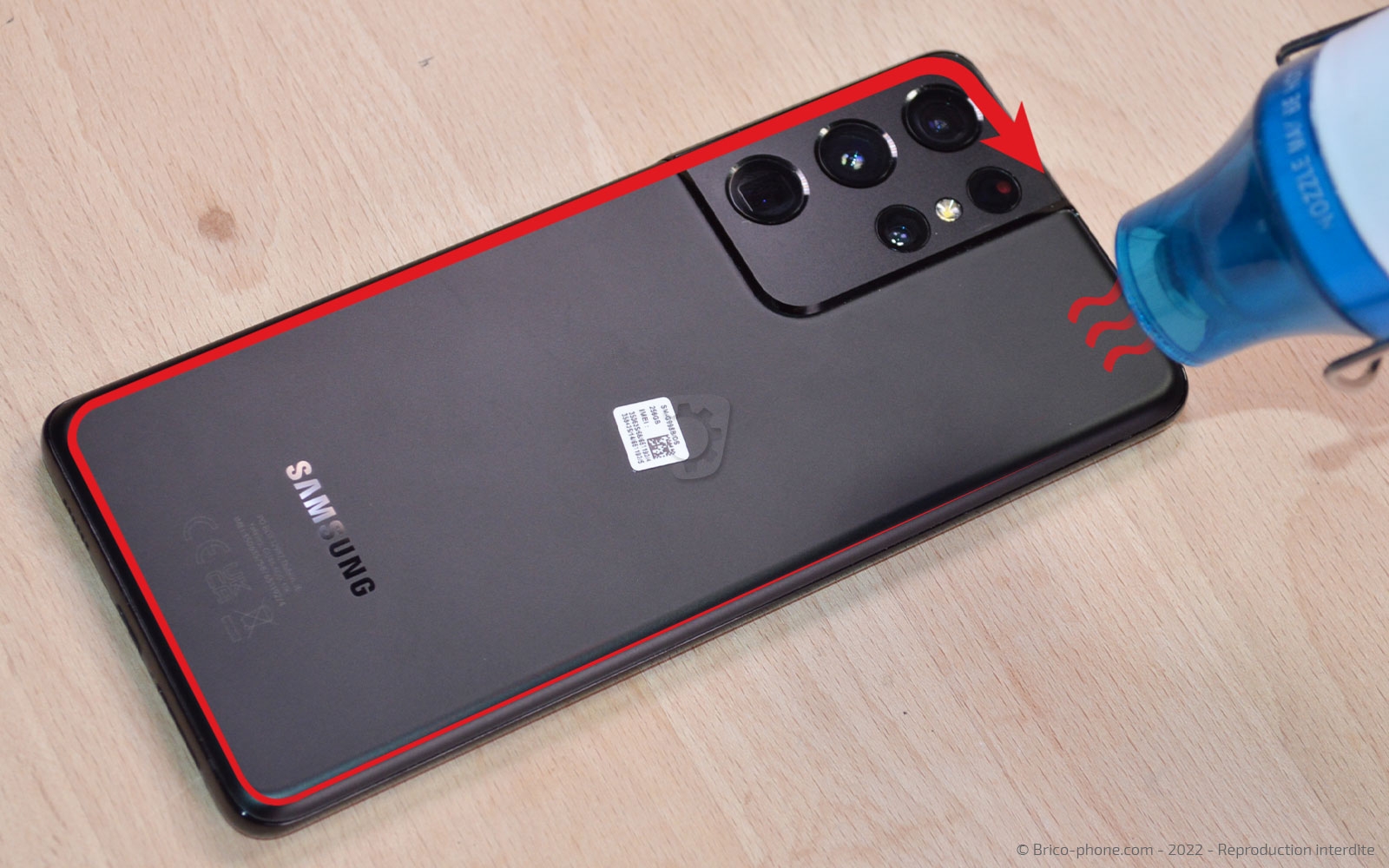

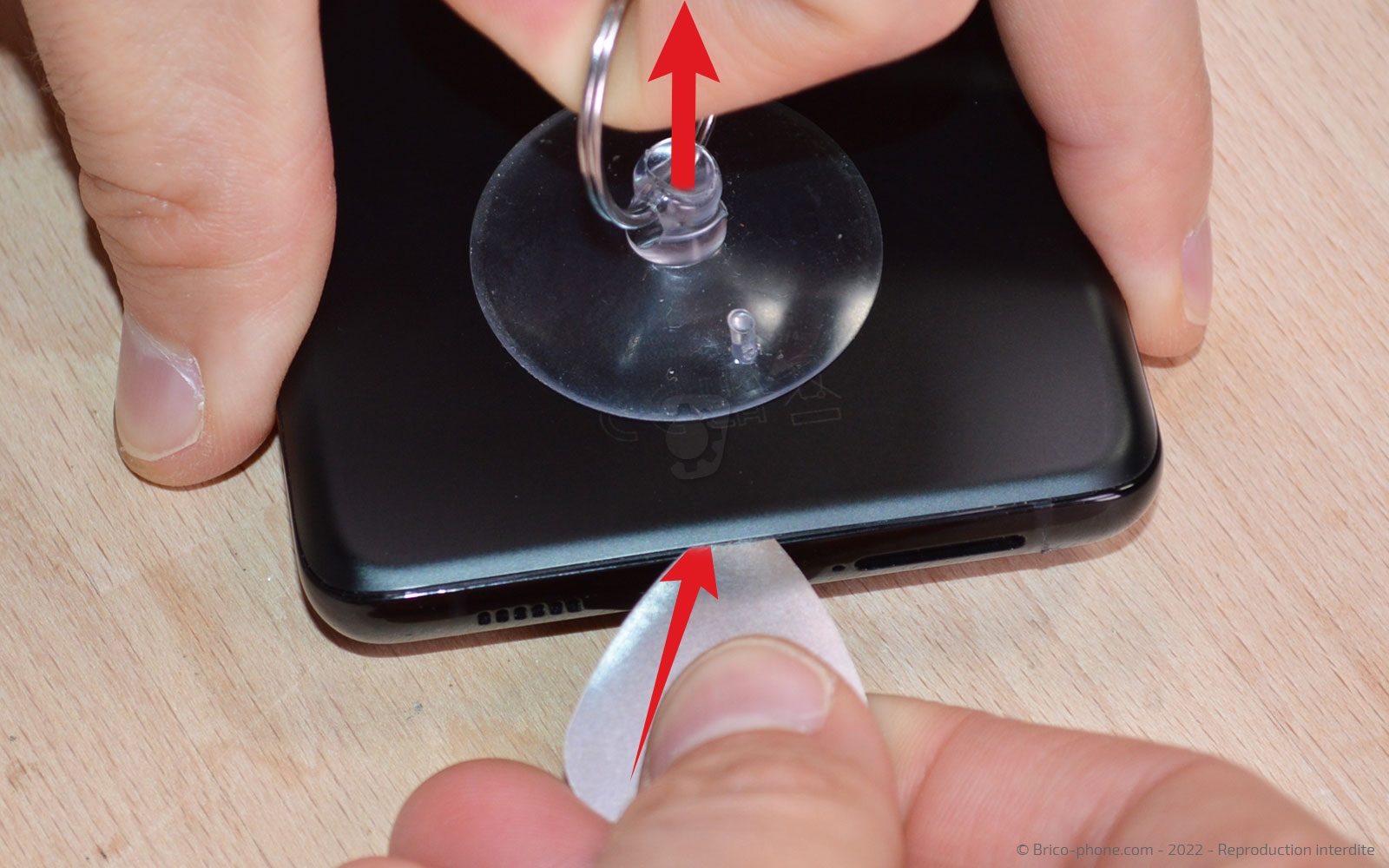

Etape 2 Chauffer la vitre arrière

Pour décoller la vitre arrière, nous avons besoin de chauffer l'élément à l'aide d'un coussin chauffant ou d'un décapeur thermique.
Si vous avez optez pour le coussin, passez le environ 2 minutes au micro-ondes avant de le déposer sur le dos du téléphone une trentaine de secondes.
Si vous possédez un décapeur thermique ou un sèche-cheveux, il vous suffit de le passer, allumé sur tout le contour de l'appareil.

Ensuite, disposez la ventouse sur le bord afin de pouvoir soulever légèrement le composant afin de pouvoir insérer le médiator en métal troué entre la vitre arrière et le châssis.

Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

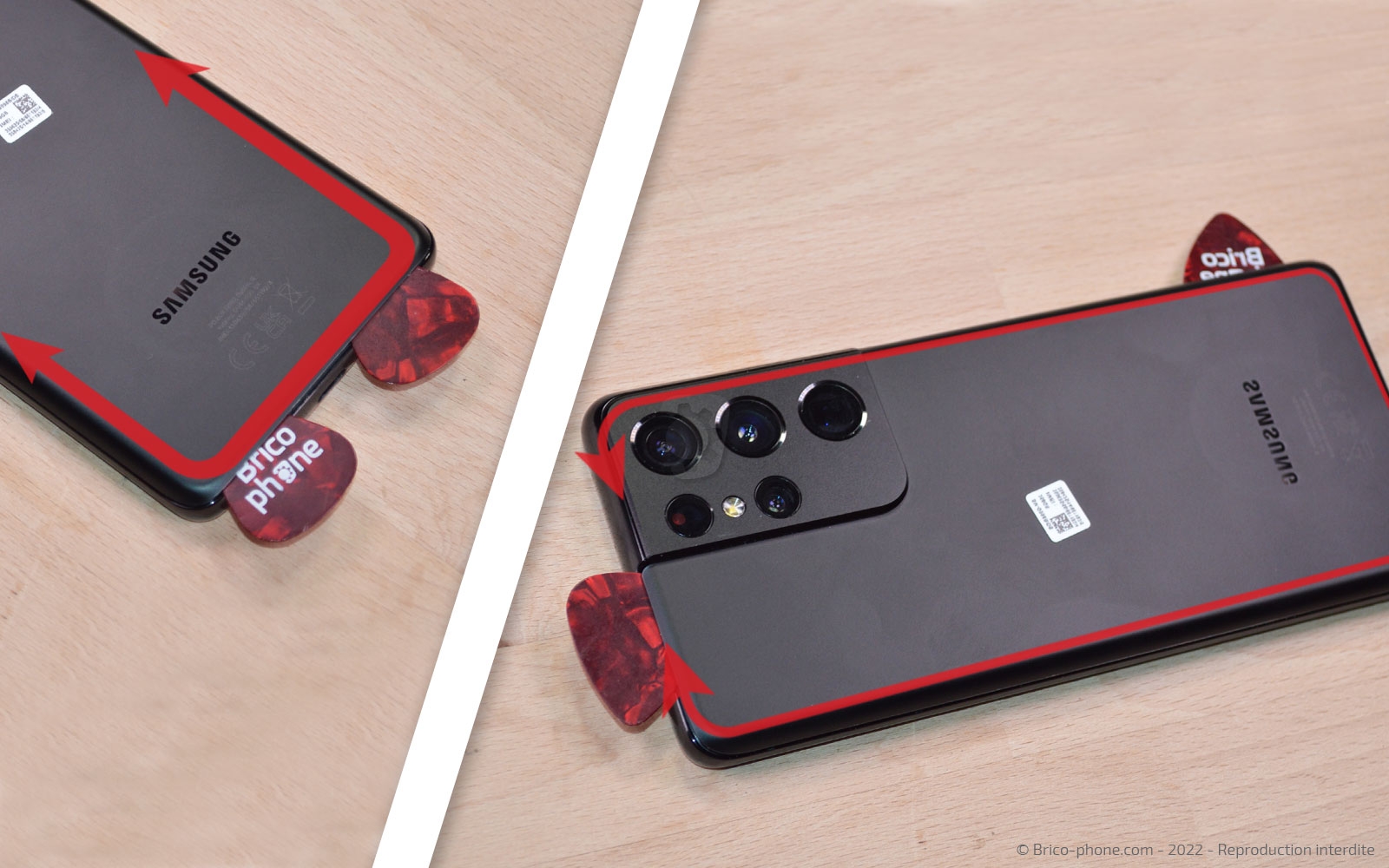

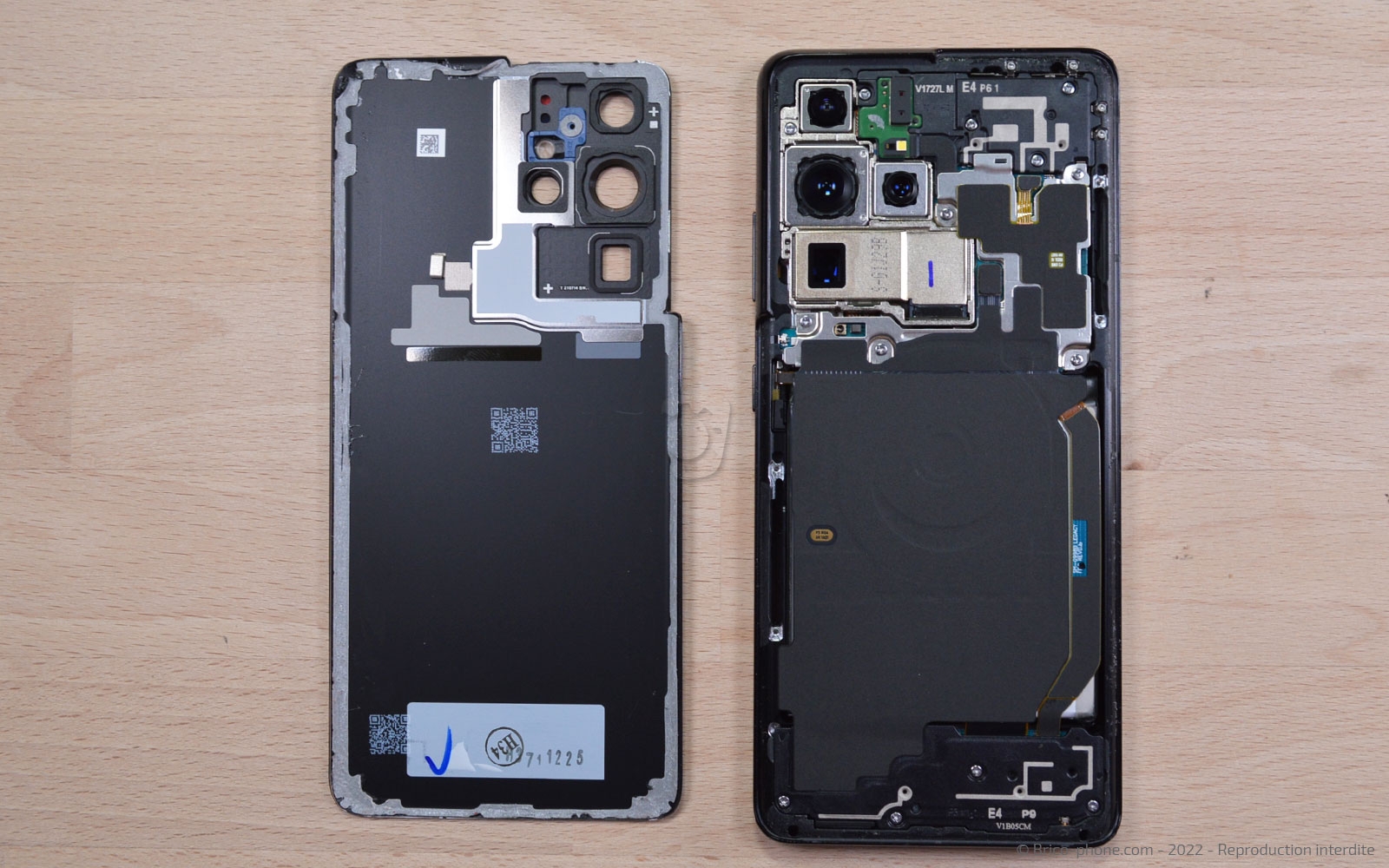

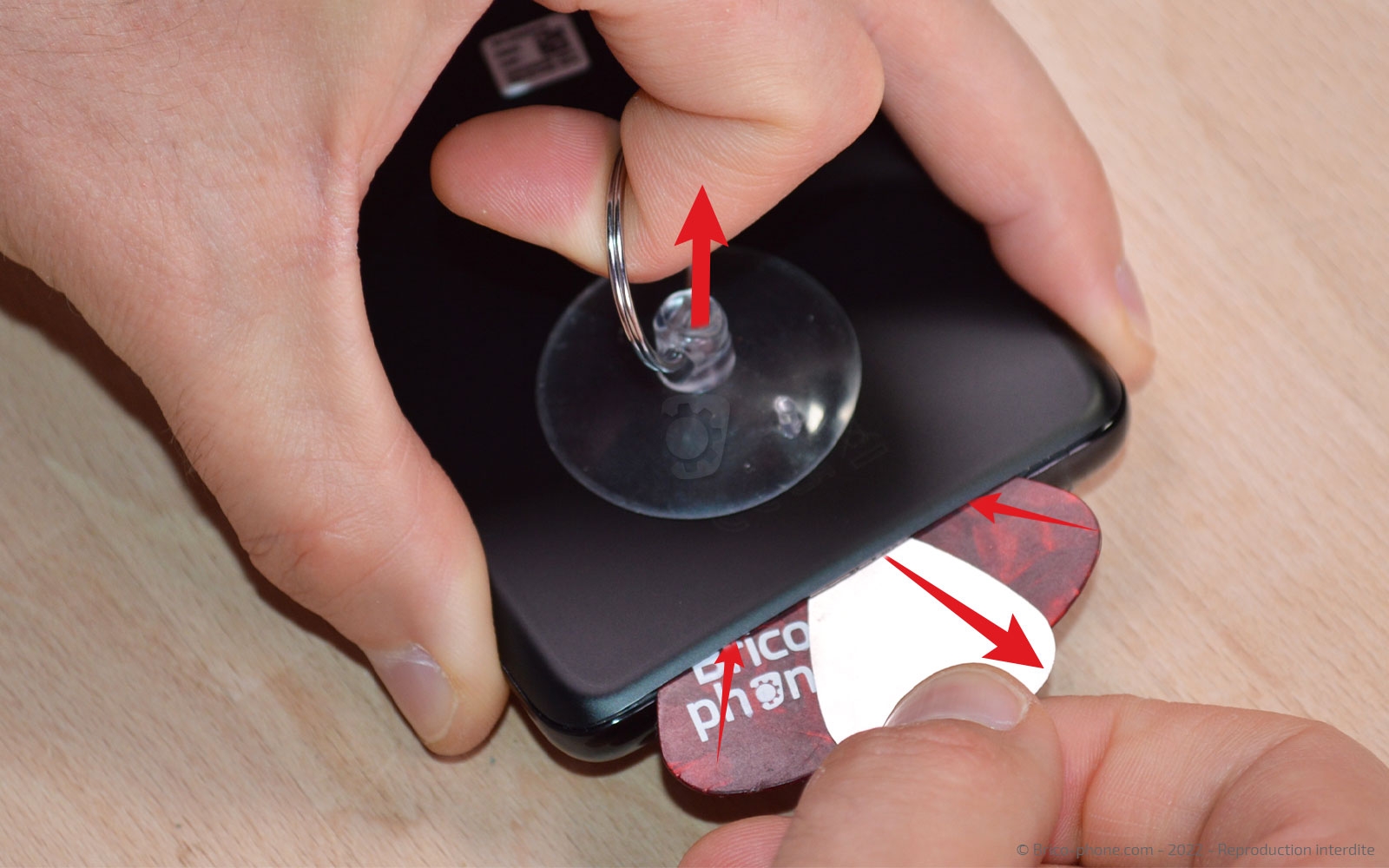

Etape 3 Ouvrir le téléphone

Remplacez le médiator en métal par ses homologues en plastique.

Faites glisser les outils tout autour de la coque afin de la décoller délicatement du châssis.
Outils
Médiator
Etape 4

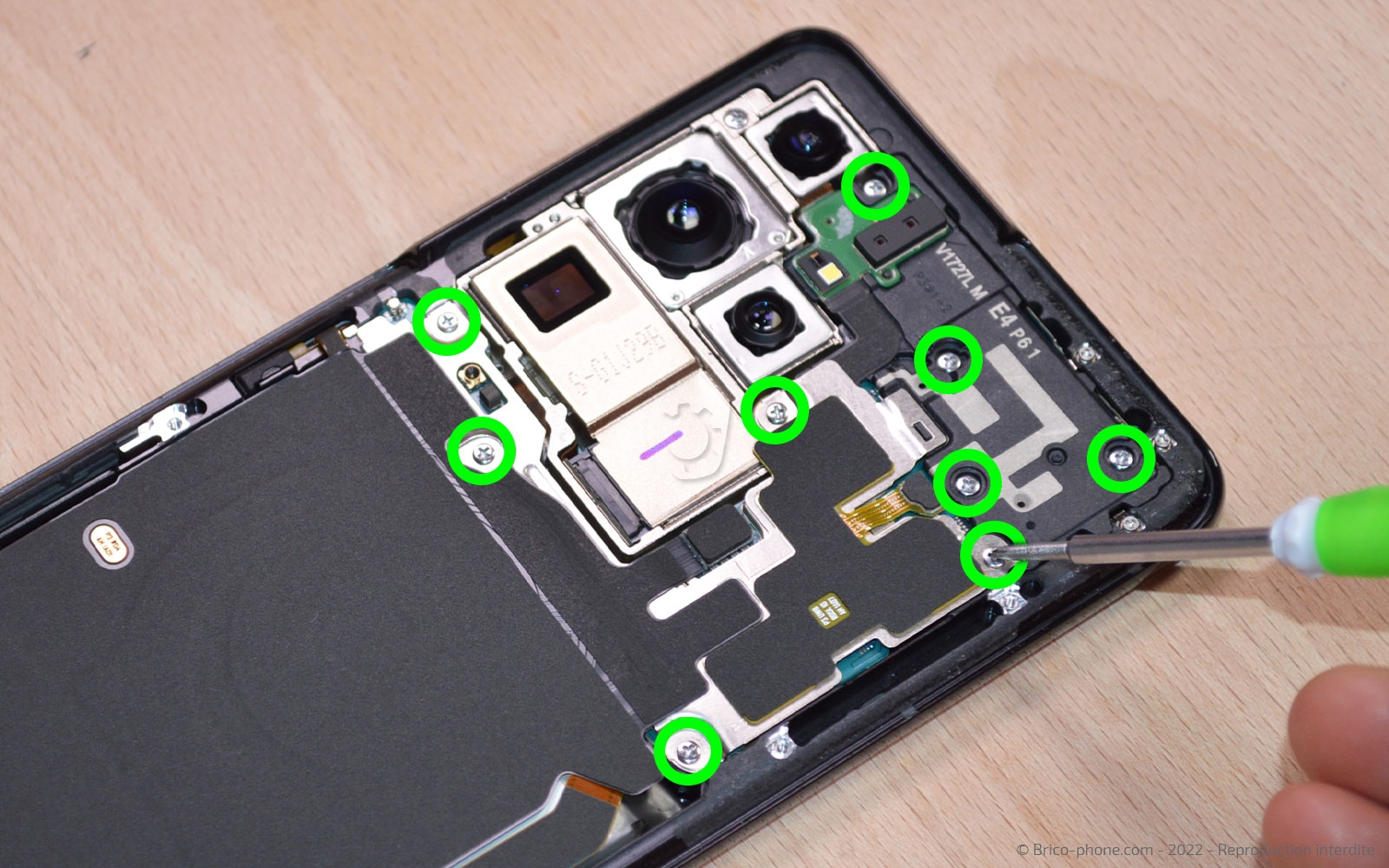

Etape 4 Dévisser la plaquette NFC

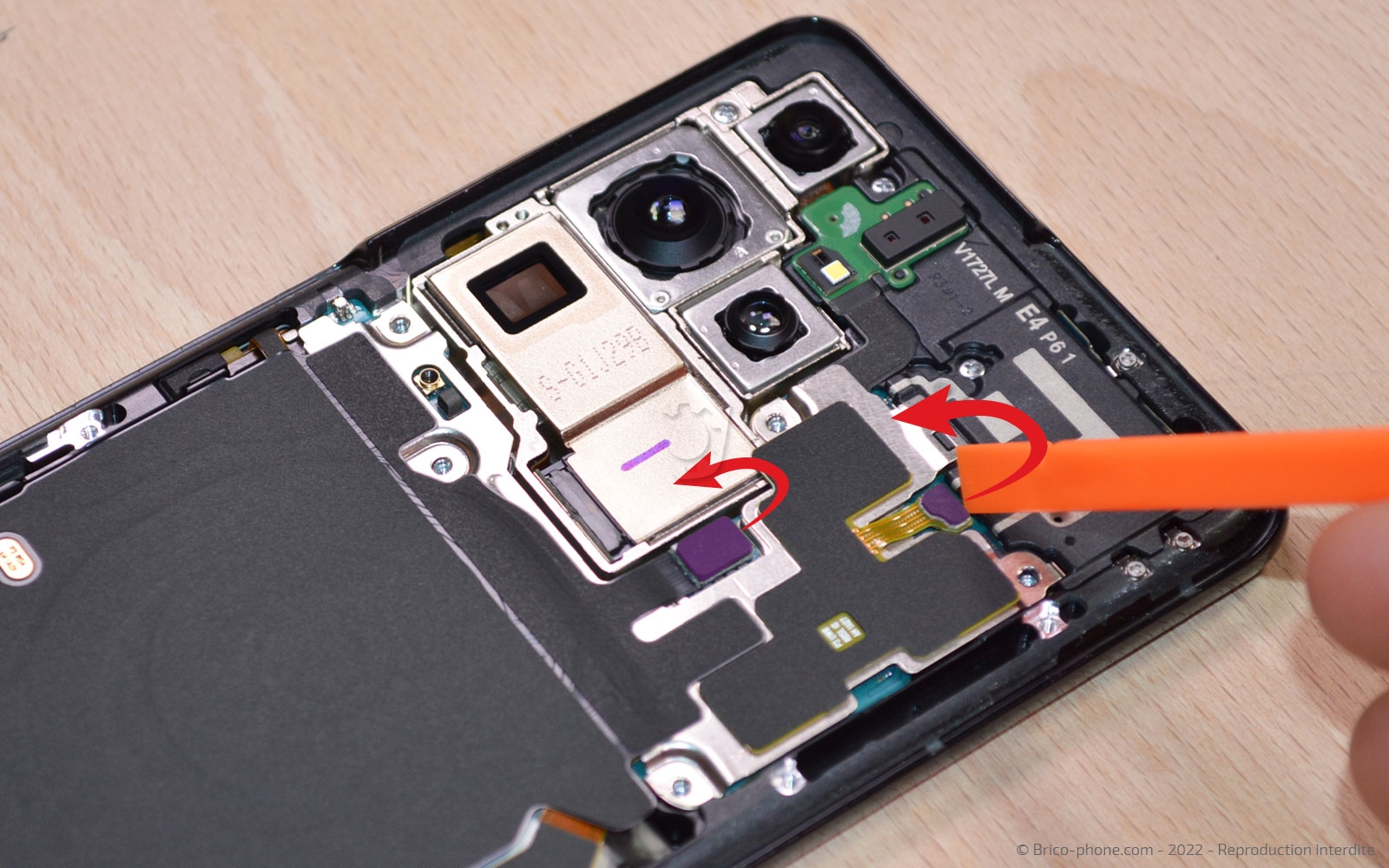

En utilisant le tournevis cruciforme, retirez les 9 vis de la plaquette NFC.

Ensuite, servez-vous du levier en nylon pour déconnecter les deux nappes surlignées en violet sur la photo n°2.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

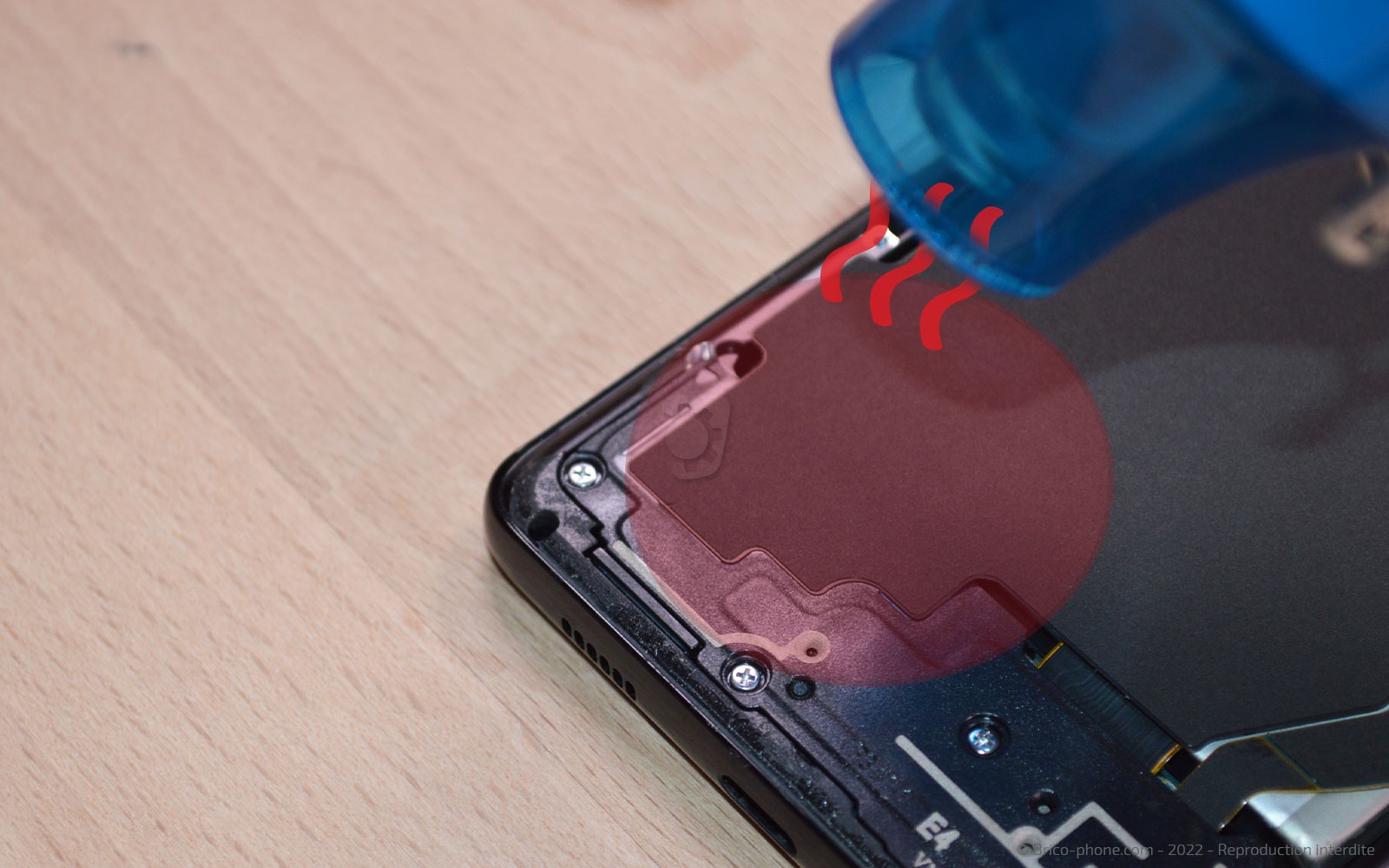

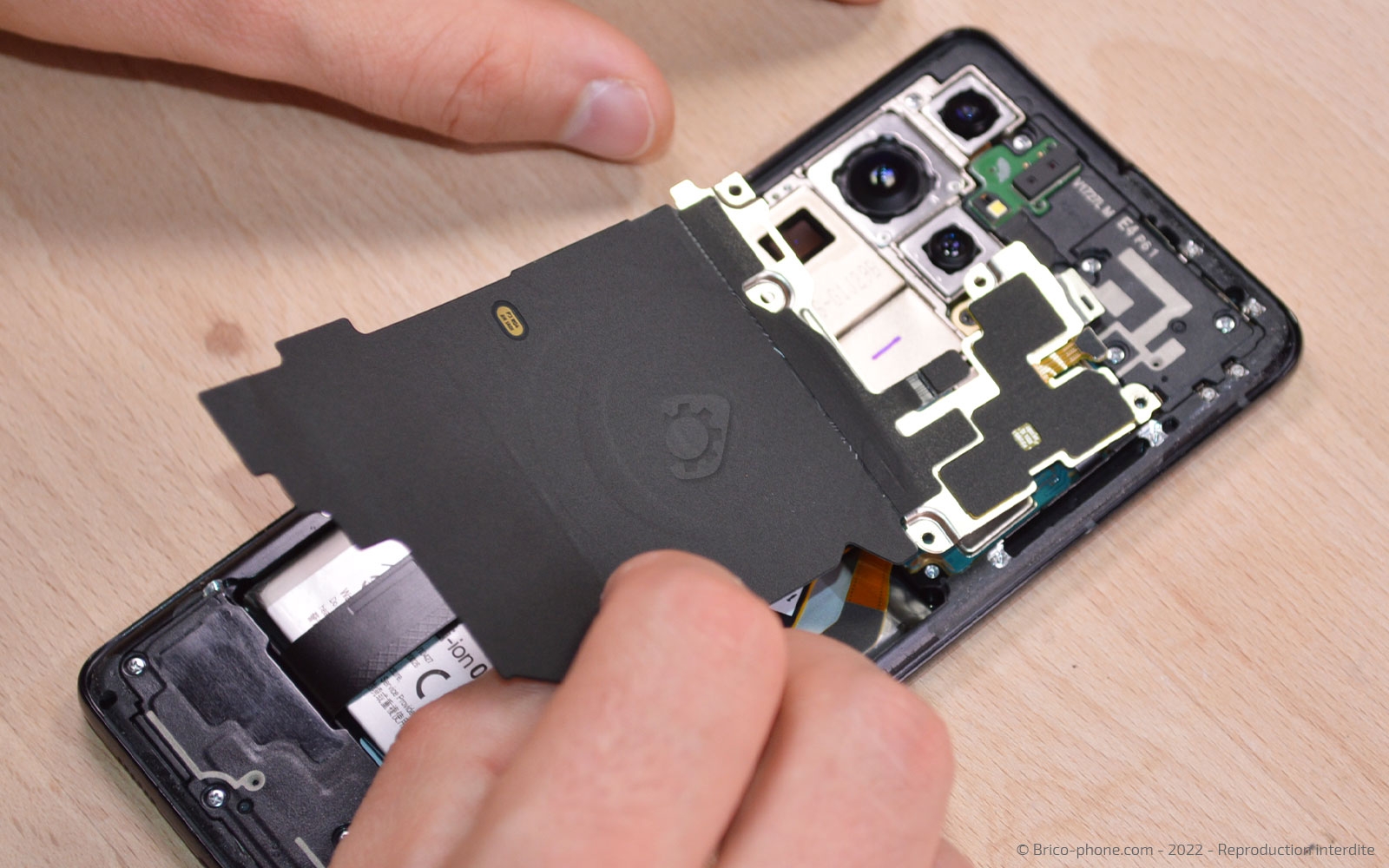

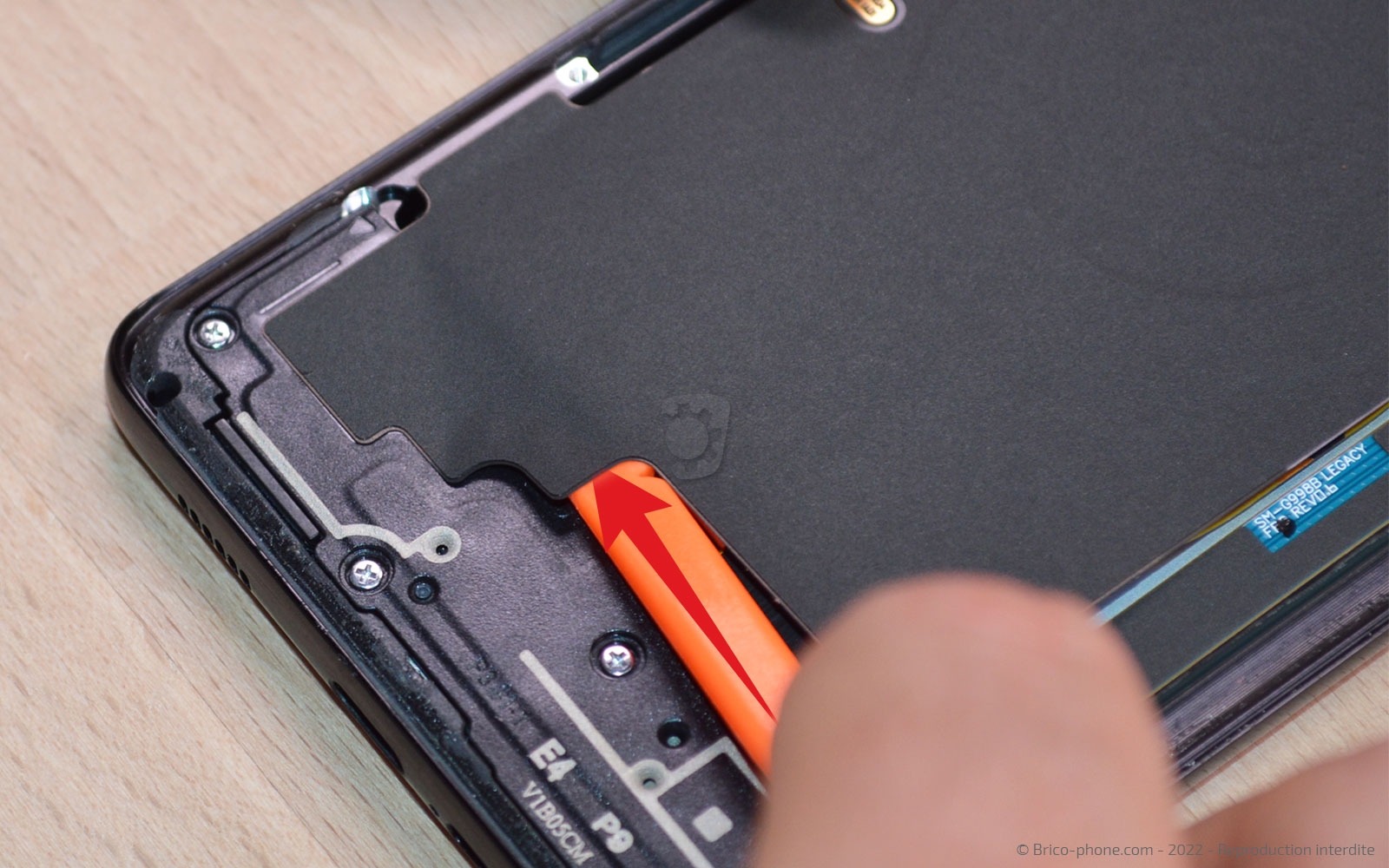

Etape 5 Sortir la plaquette NFC

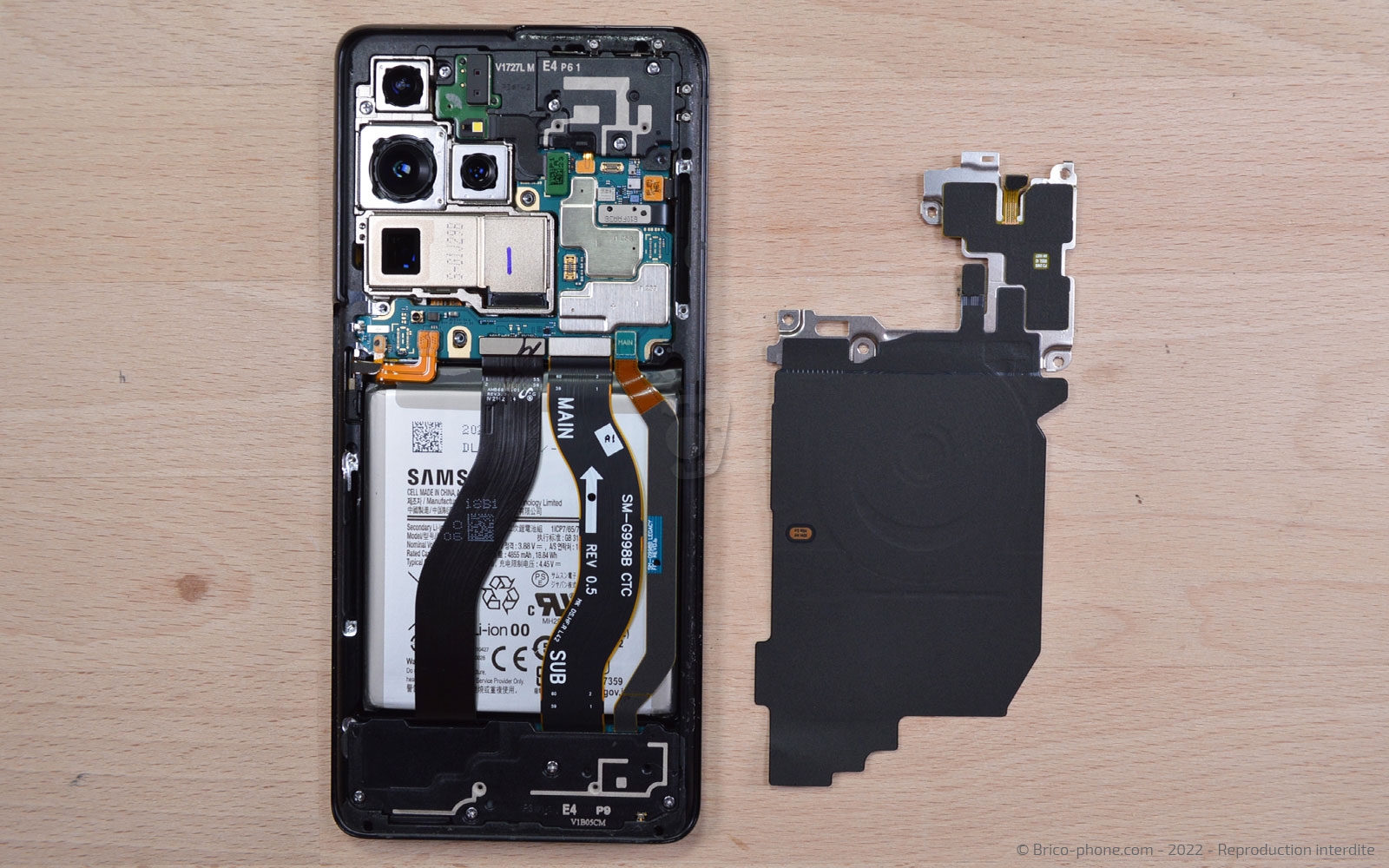

Chauffez légèrement le bout de la nappe NFC afin de pouvoir la décoller avec la spatule.

Il ne vous reste plus qu'à sortir le composant et à le poser près du patron d'aide au montage.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 6

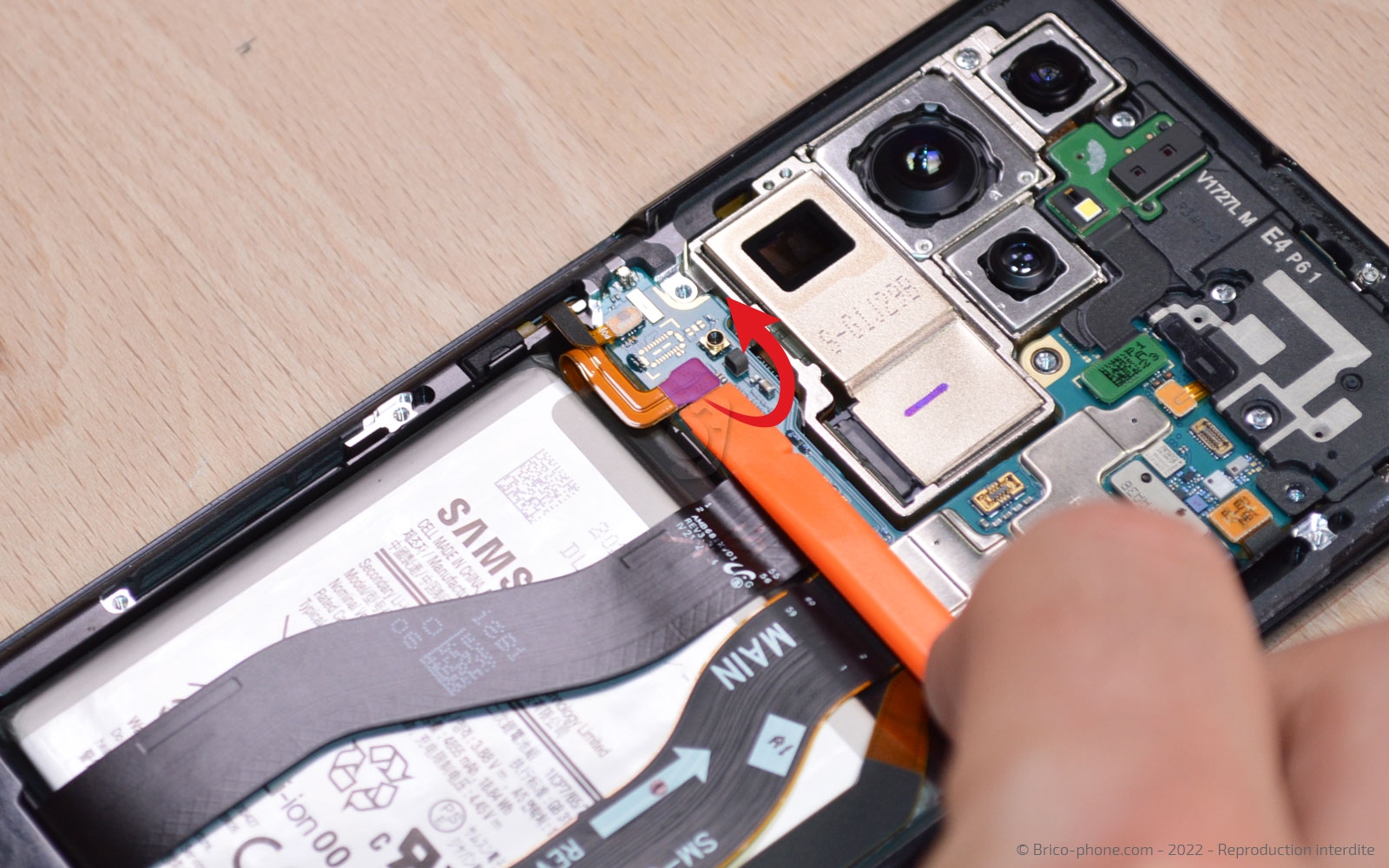

Etape 6 Déconnecter la batterie

Pour travailler en toute sécurité, il est primordial de déconnecter la nappe de la batterie. Pour cela, glissez le levier sous la connectique.
Outils
Levier Nylon
Etape 7

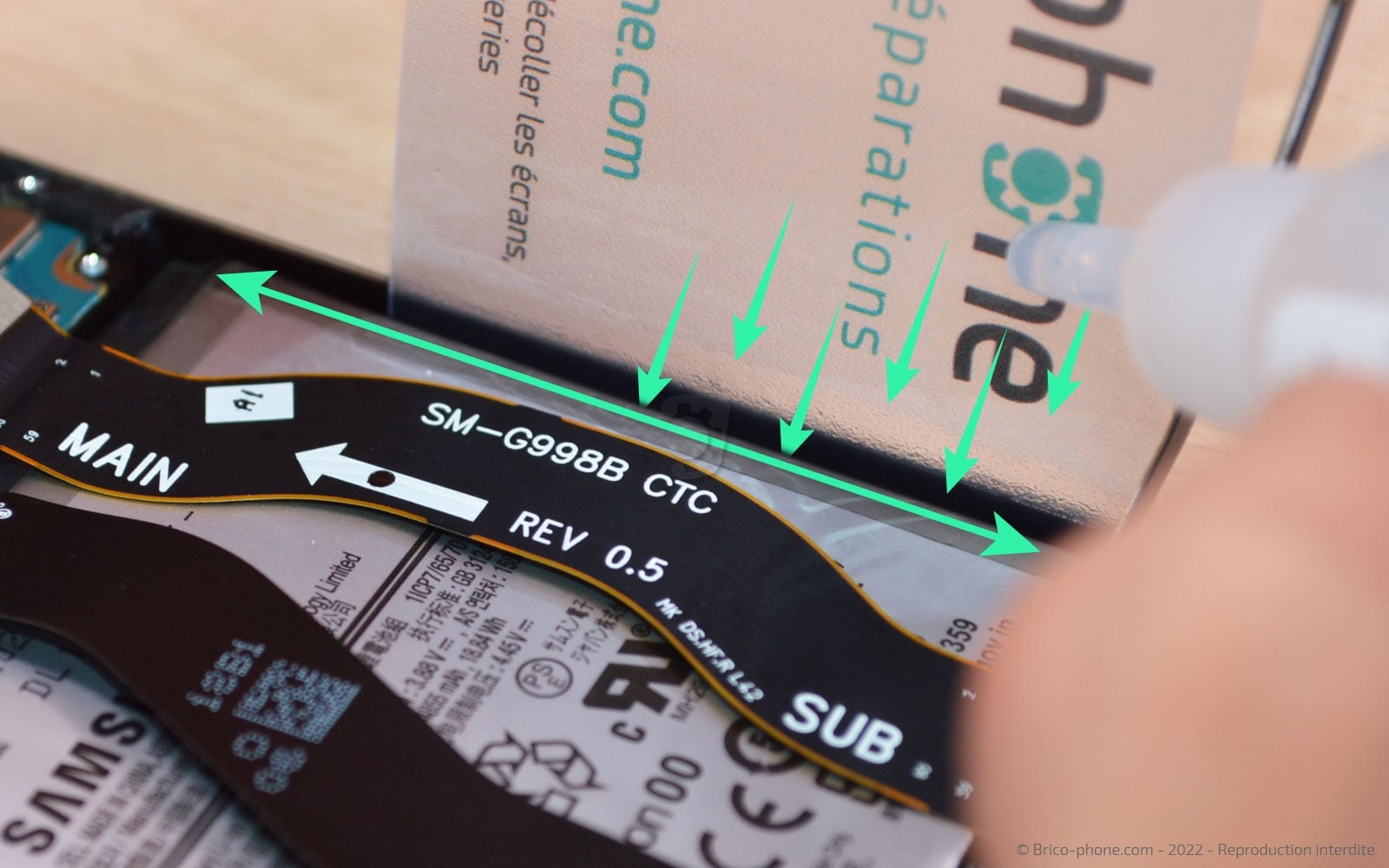

Etape 7 Appliquer le liquide iRemover

Débranchez les nappes de l'écran et d'interconnexion de la carte mère avant d'appliquer le liquide iRemover.

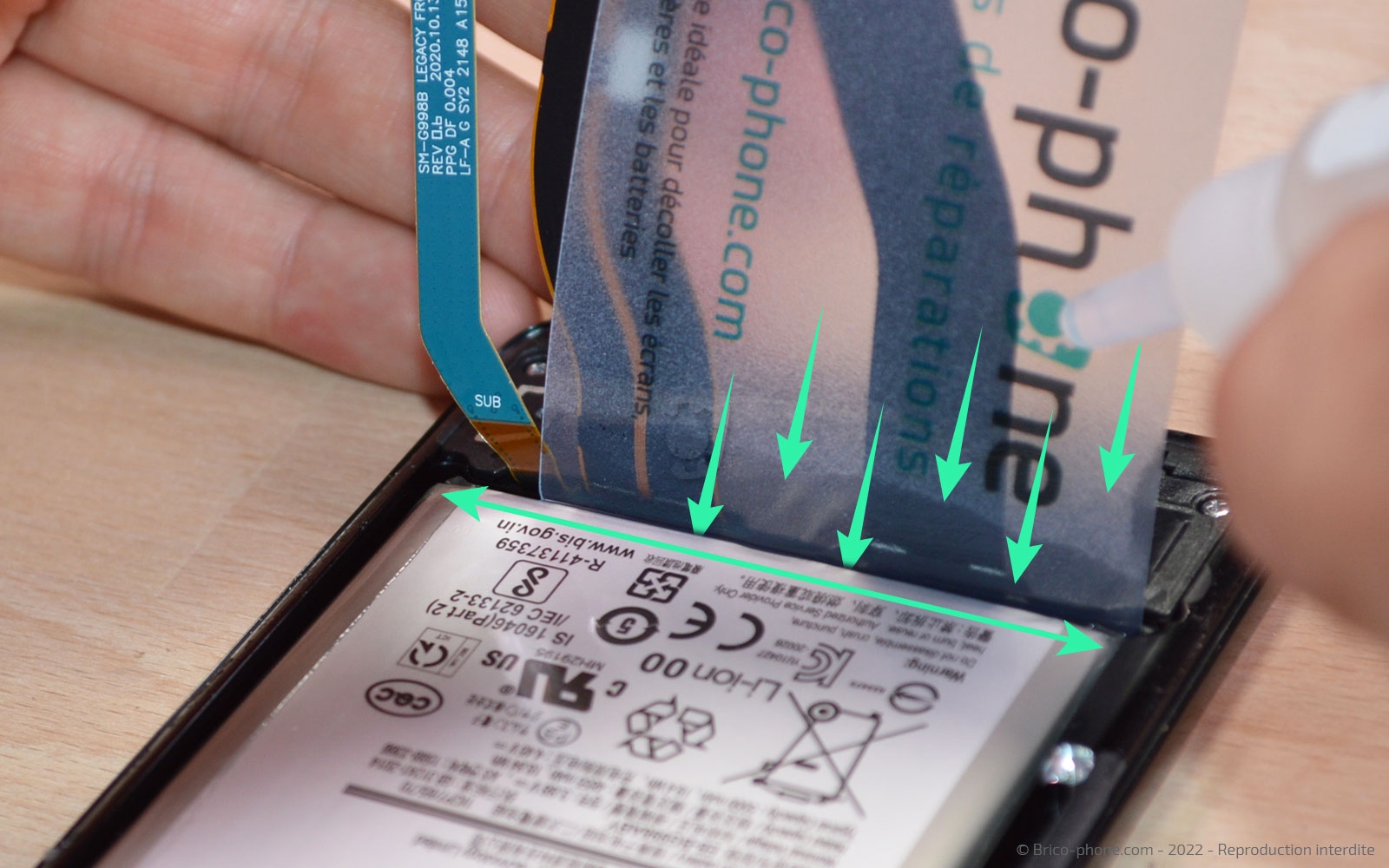

Disposez la carte transparente entre la batterie et le châssis afin de pouvoir faire couler le produit sur cette dernière de manière à ce que le liquide passe sous la batterie.
Ce produit permet de dissoudre les stickers placés sous le composant.
Exécutez cette manipulation sur le coté droit et le bas de la batterie.

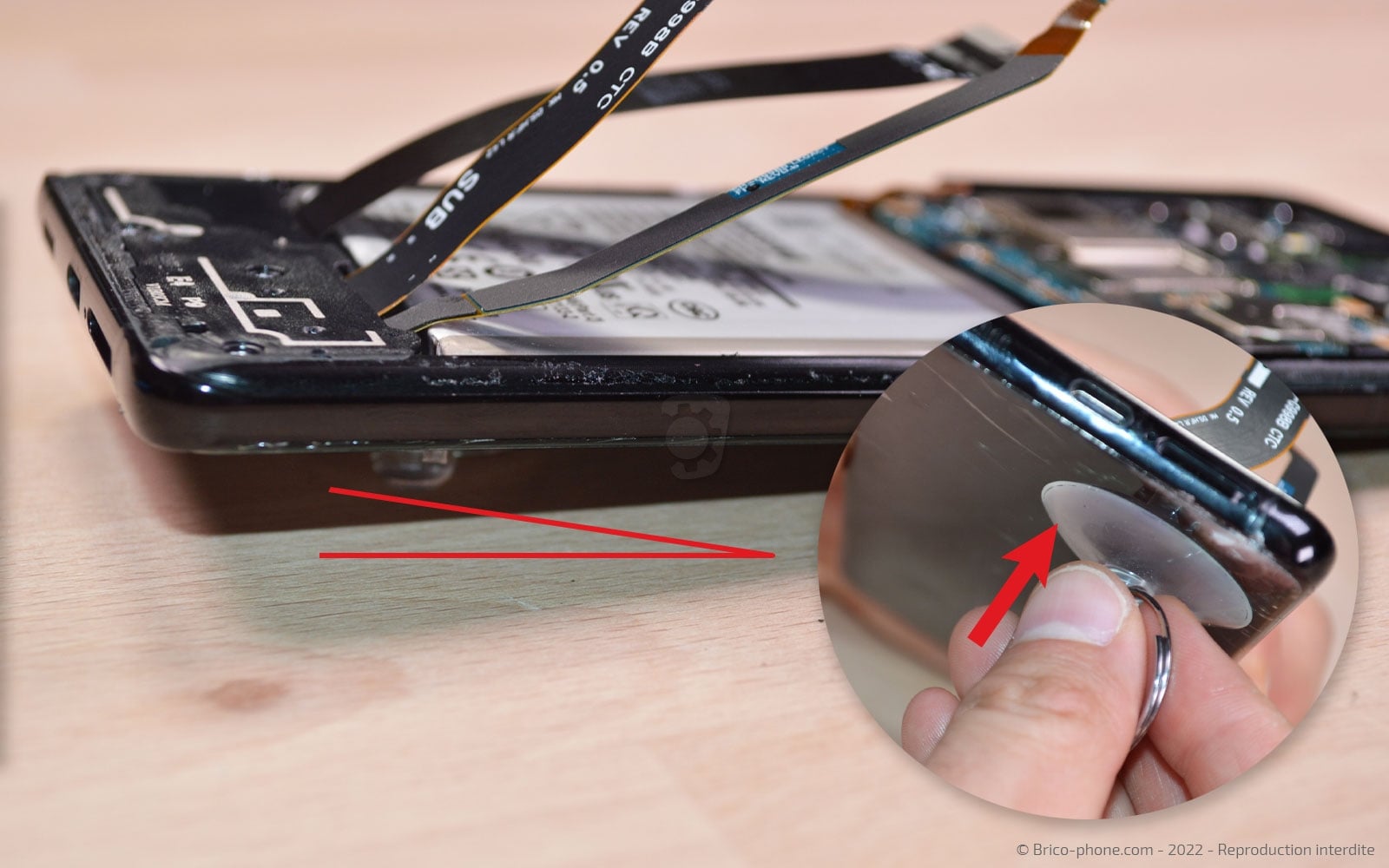

Collez la ventouse sur l'écran dans l'angle de droit afin de faire circuler le liquide sous toute la batterie.
Laissez poser environ 30 minutes avant de passer à l'étape suivante.
Etape 8

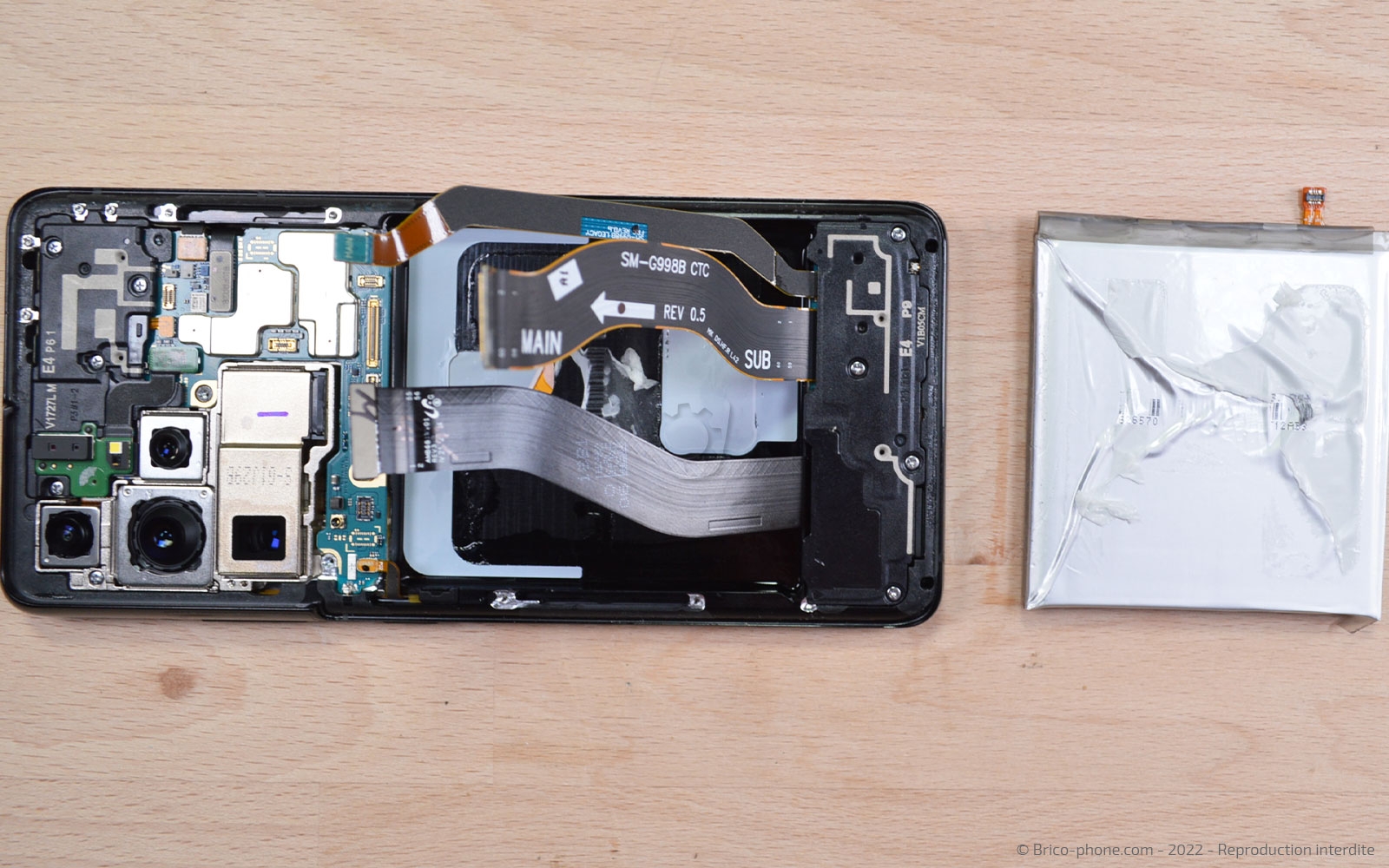

Etape 8 Enlever la batterie

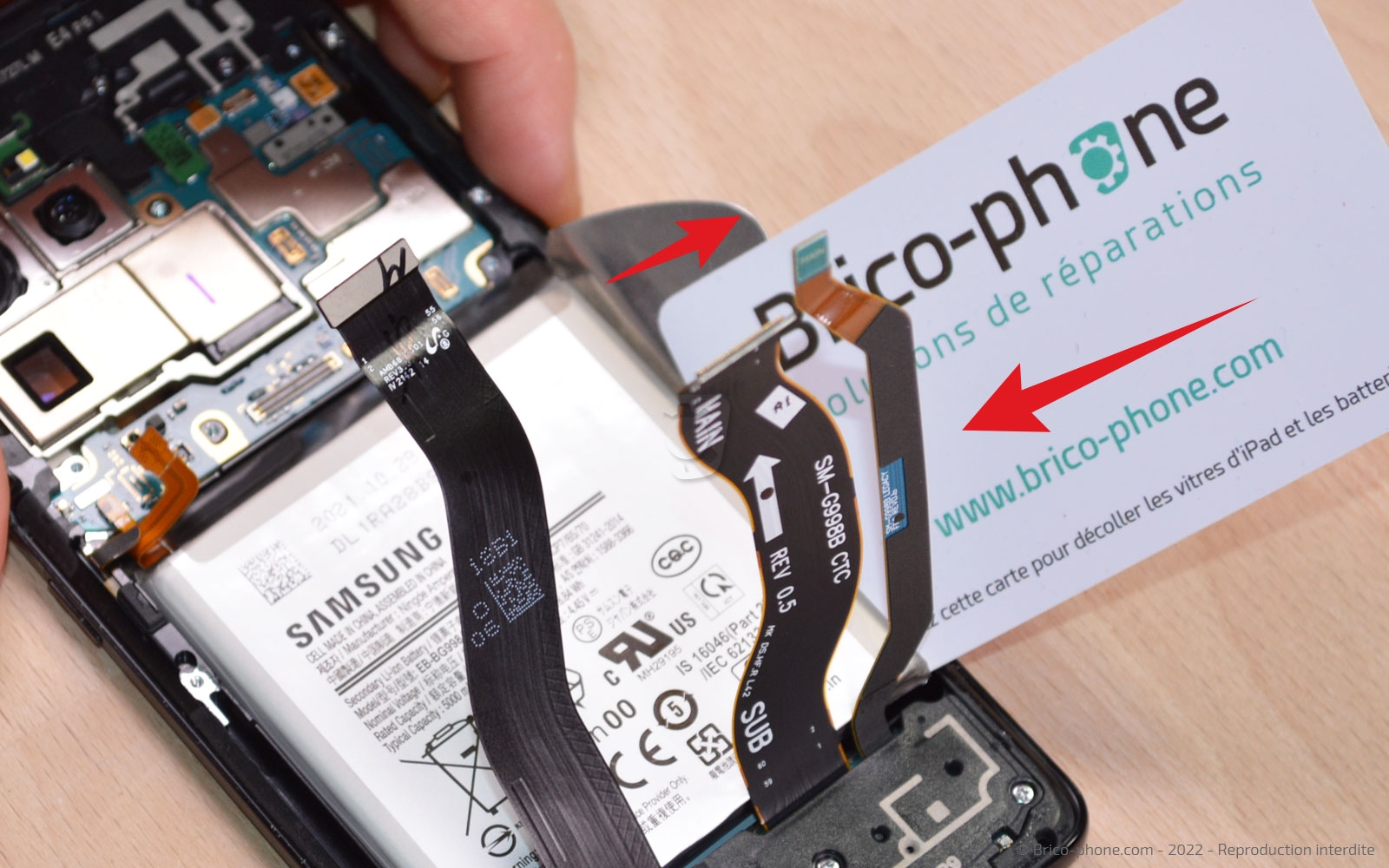

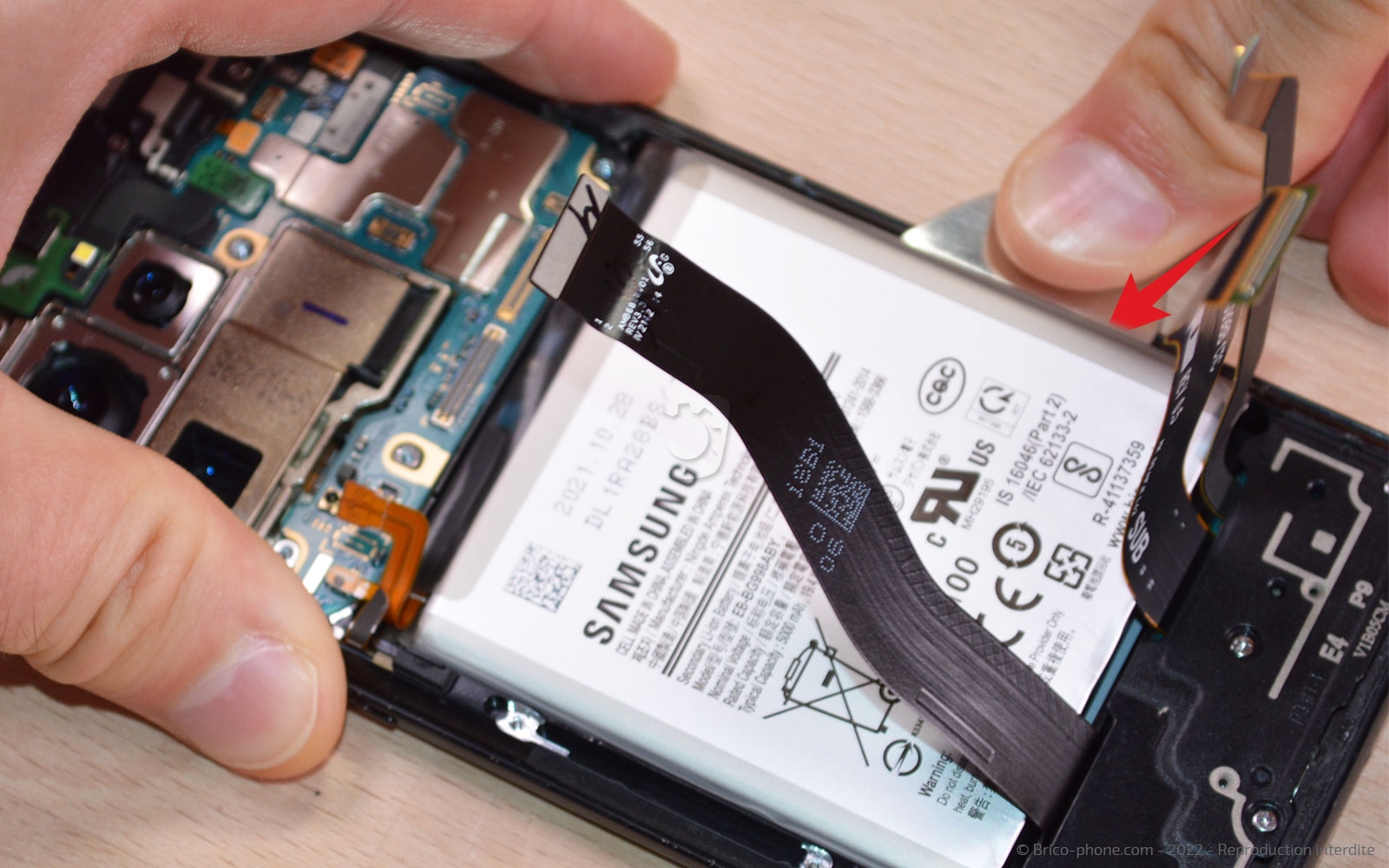

A l'aide du médiator en métal non troué, soulevez suffisamment la batterie afin de pouvoir glisser la carte en PVC dessous.

Ensuite, sortez le composant du châssis en faisant attention à ne pas le percer ou l'endommager.
Outils
Carte PVC
Médiator
Etape 9

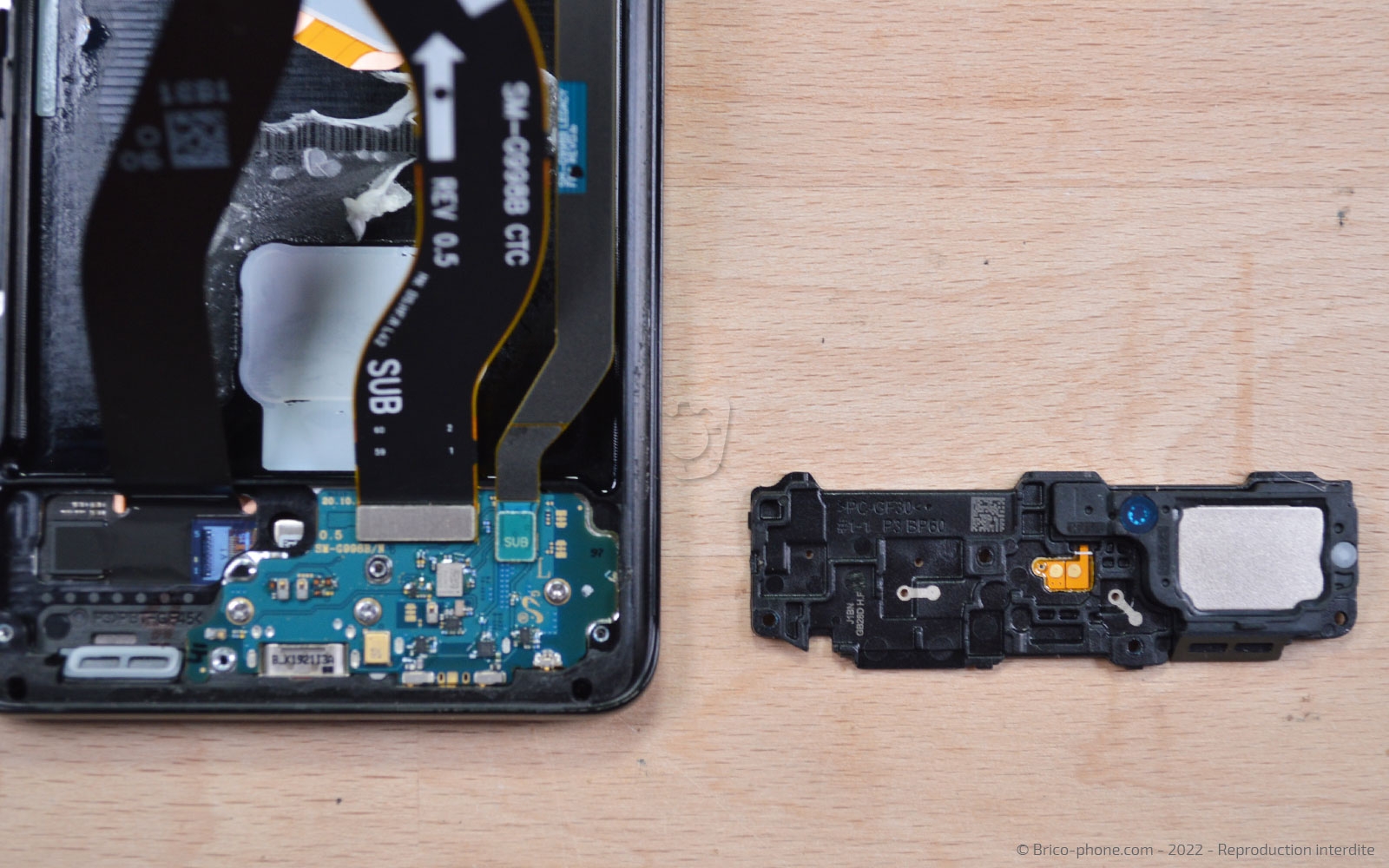

Etape 9 Ôter le haut-parleur externe

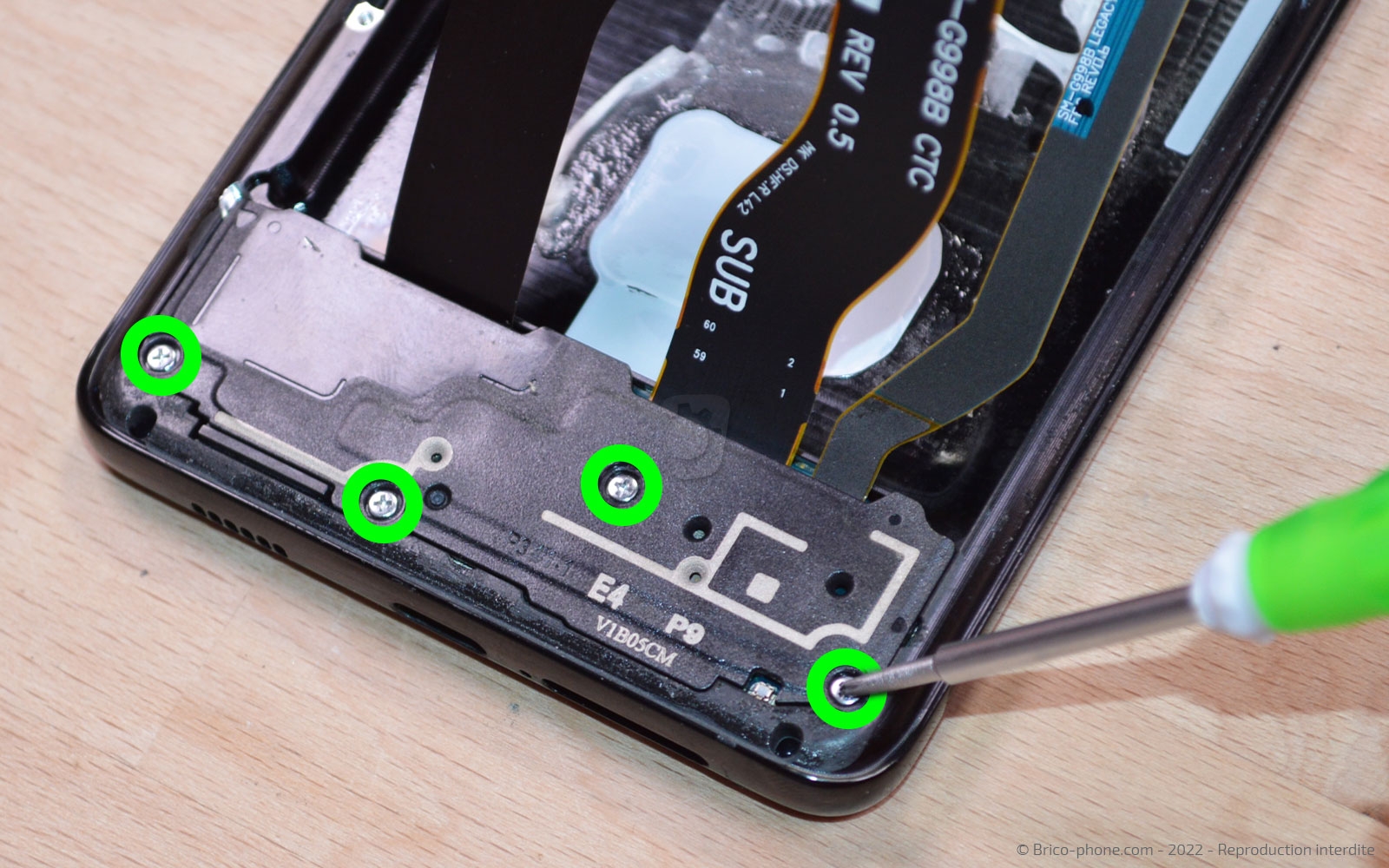

Sur la partie basse de votre appareil, dévissez les 4 vis cruciformes.

Puis, glissez le levier dans l'angle haut de gauche afin de pouvoir sortir le haut-parleur externe du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 10

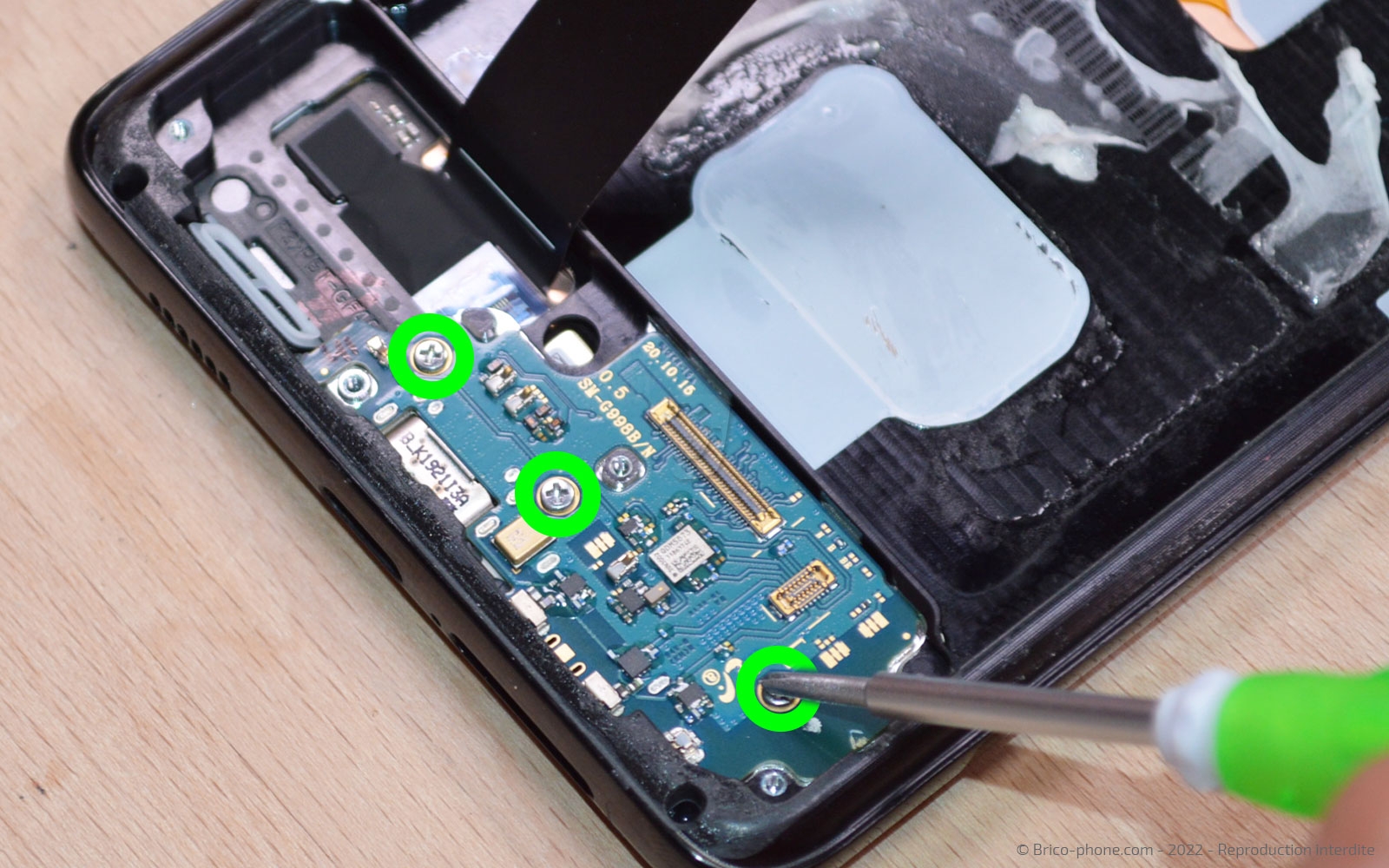

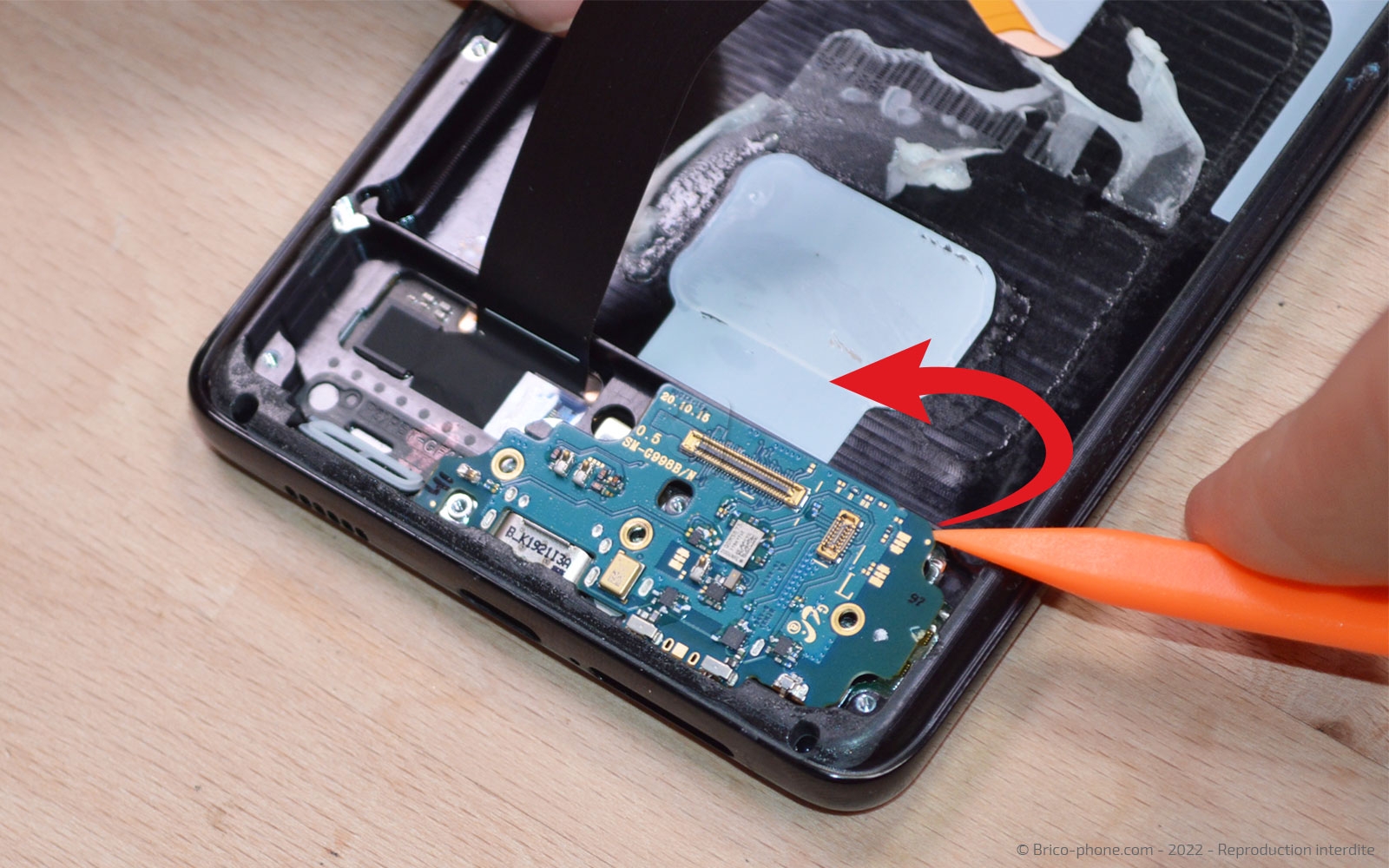

Etape 10 Récupérer le connecteur de charge

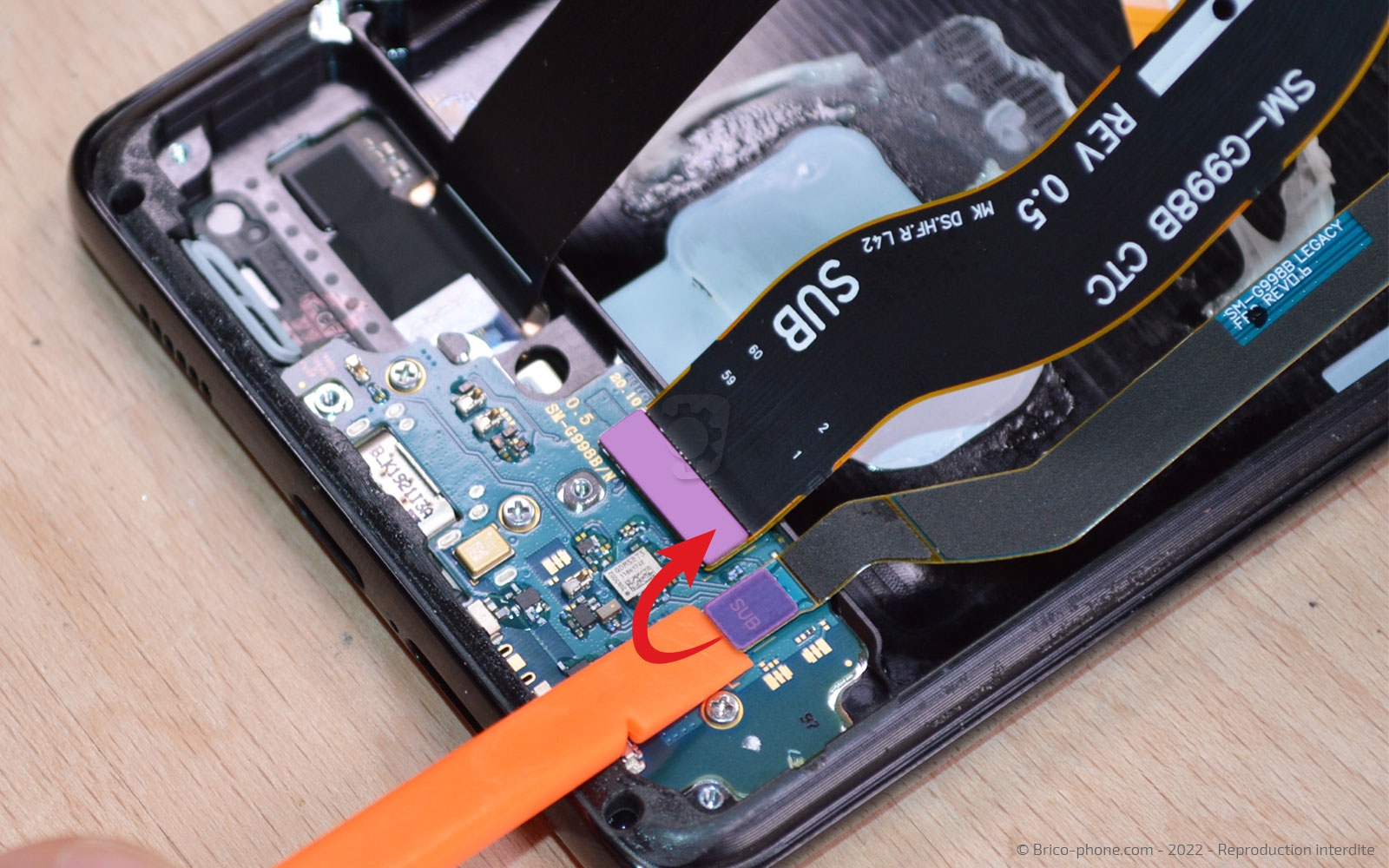

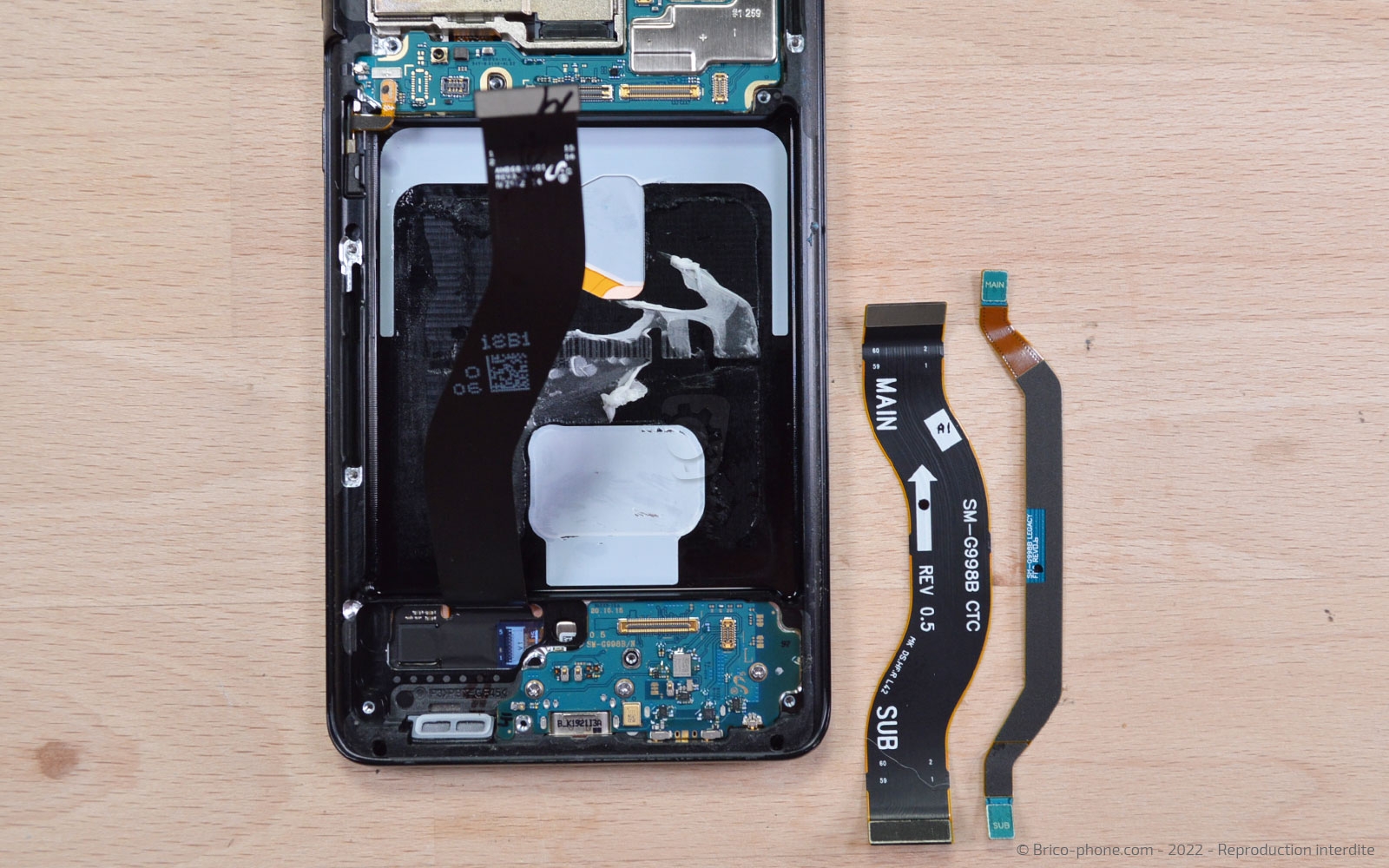

Déconnectez la nappe d'interconnexion et la nappe coax.

Ensuite, retirez les trois vis encore présentes sur le connecteur de charge afin de pouvoir 'extraire du châssis par la suite.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

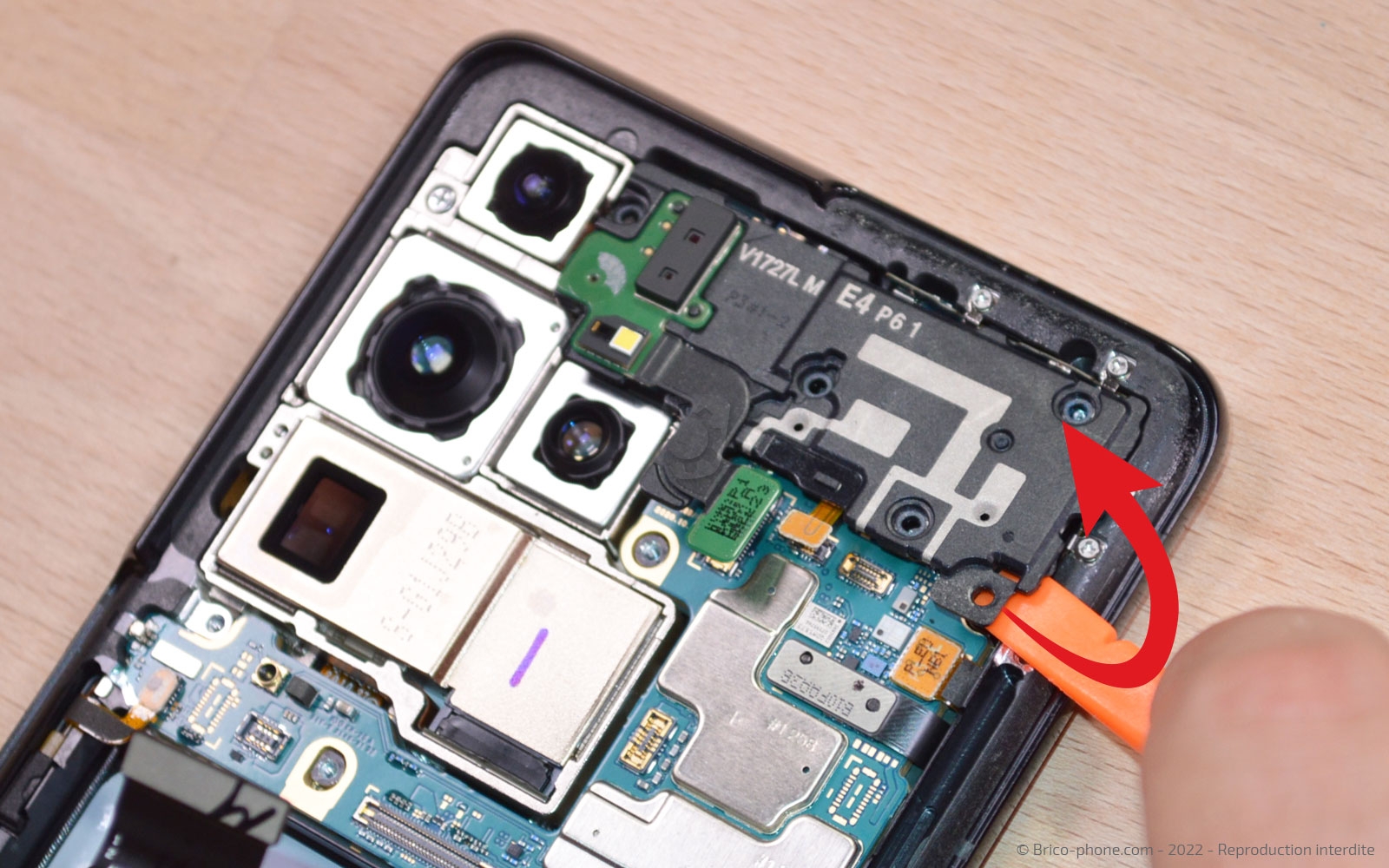

Etape 11 Retirer l'écouteur de l'oreille

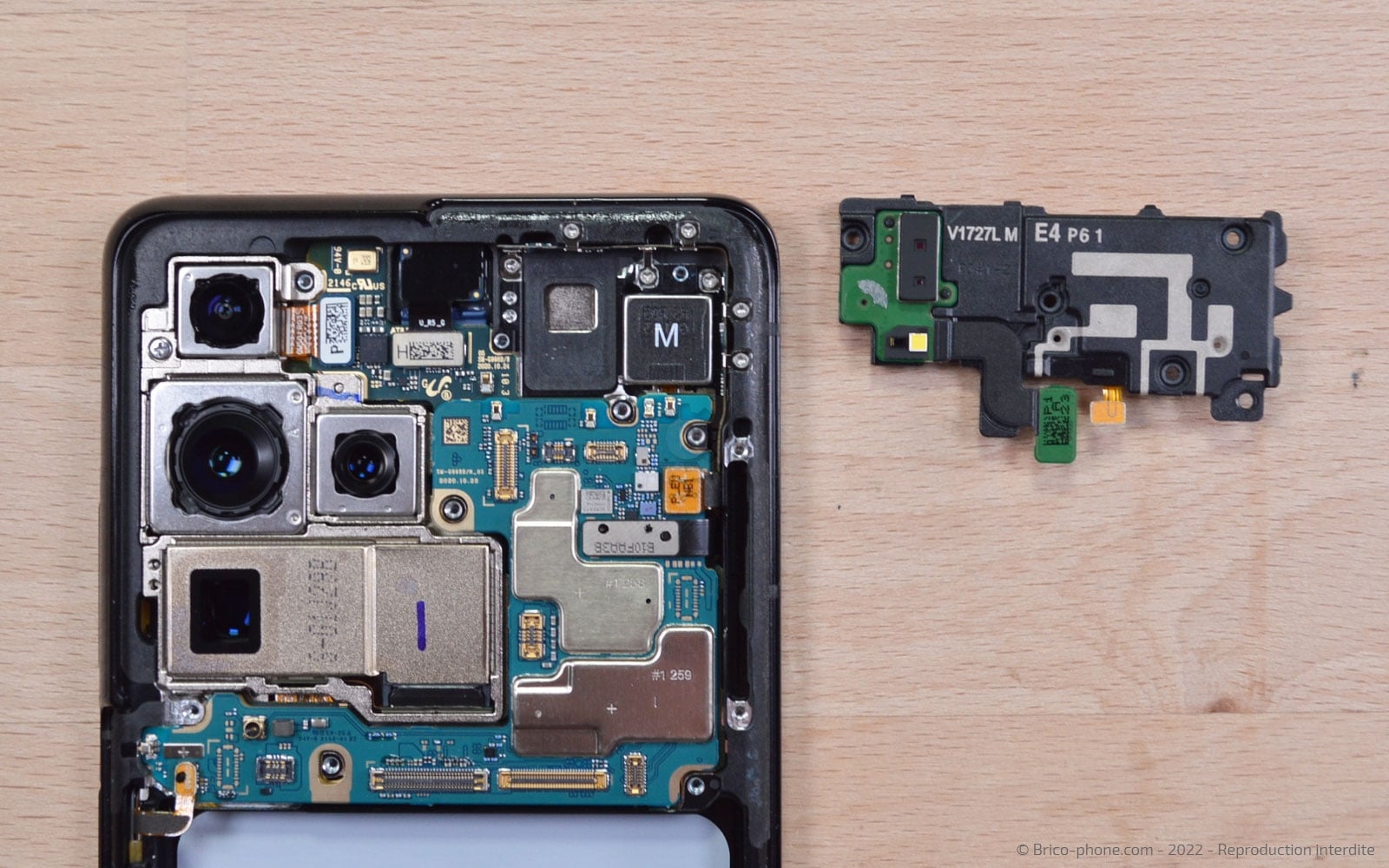

Sur la partie haute de l'appareil, nous devons retirer l'écouteur de l'oreille.

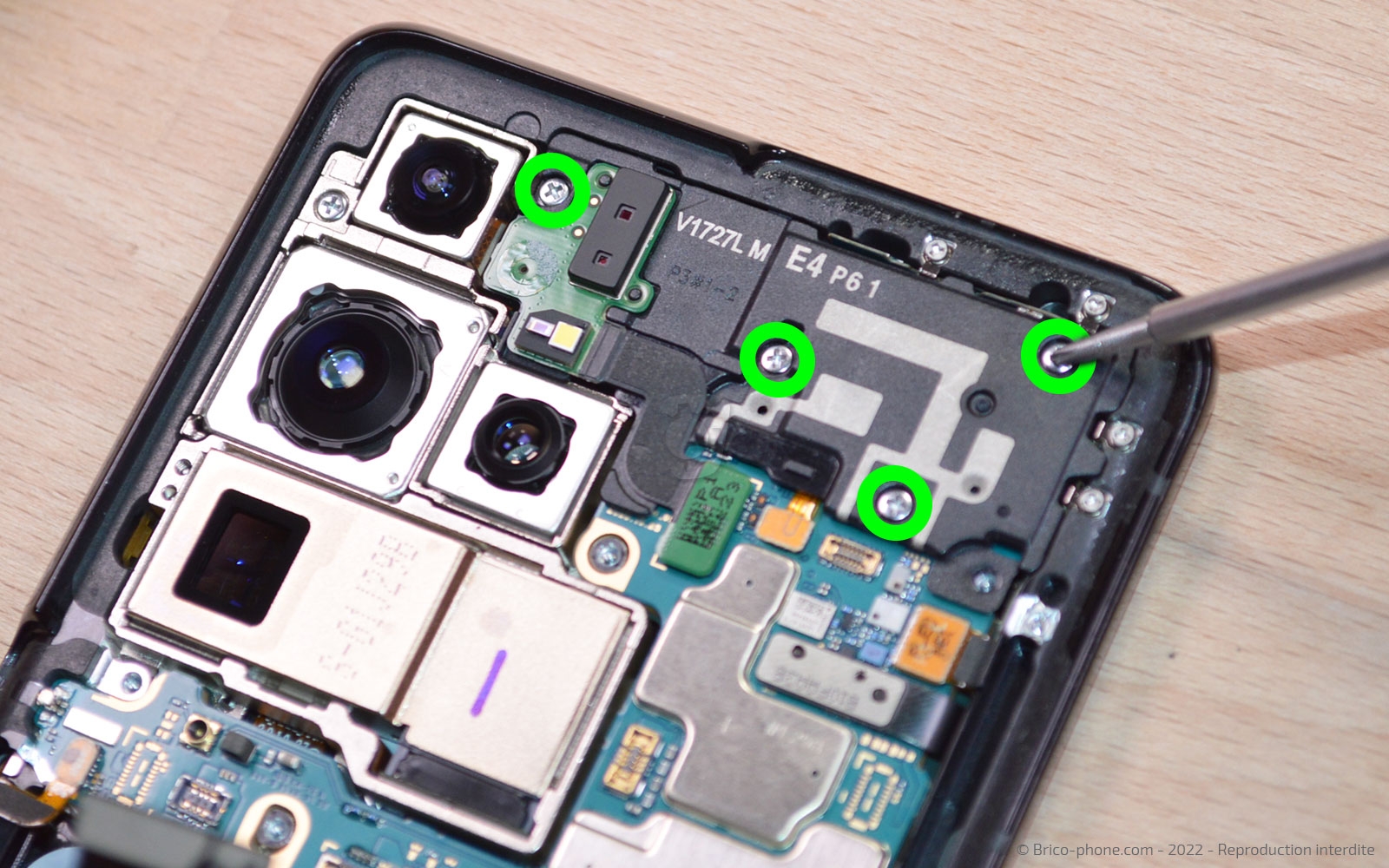

Pour cela, ôtez les 4 vis avec le tournevis cruciforme puis déconnectez les deux nappes (celle du capteur et celle du HP interne).

Enfin, sortez le composant du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

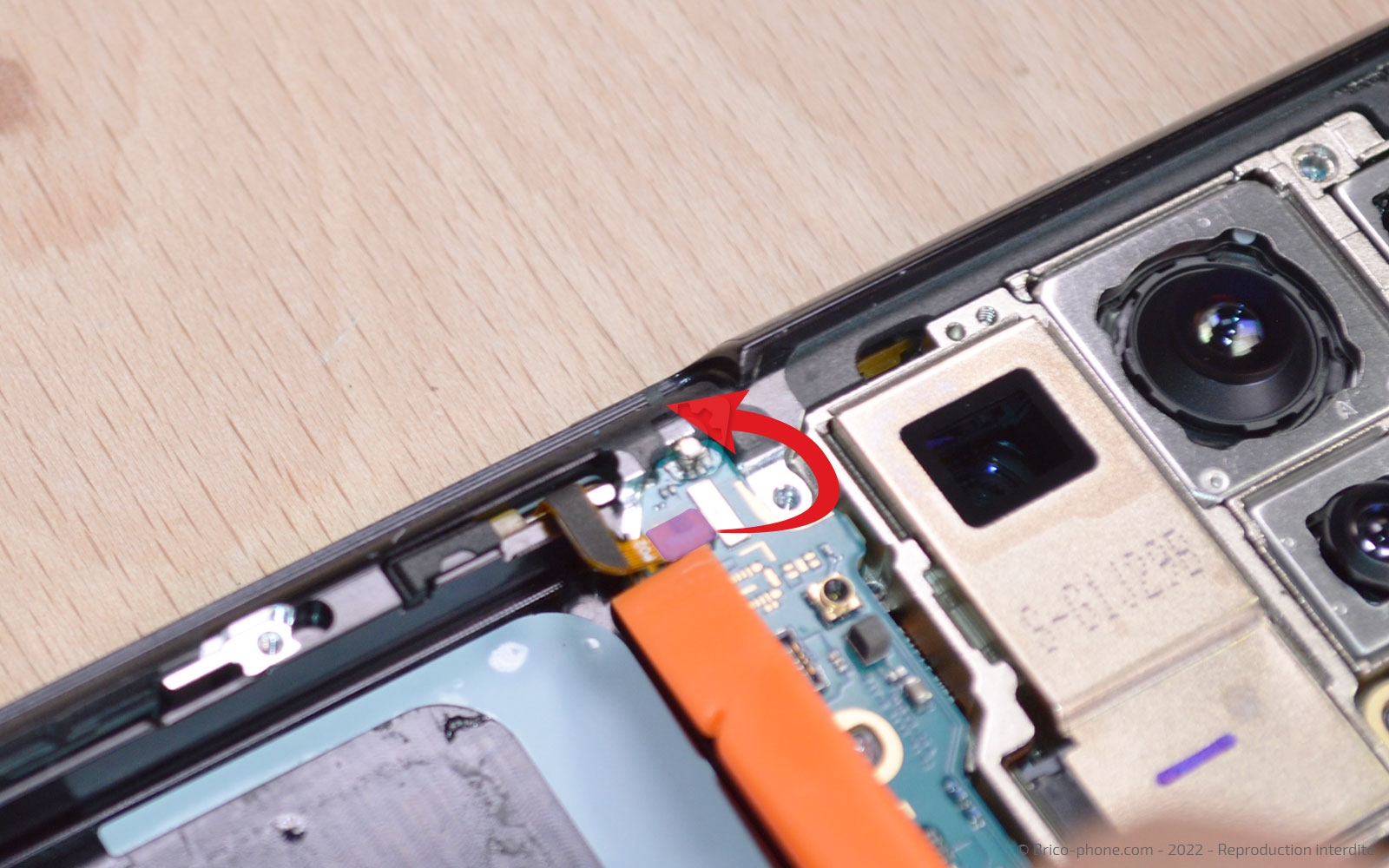

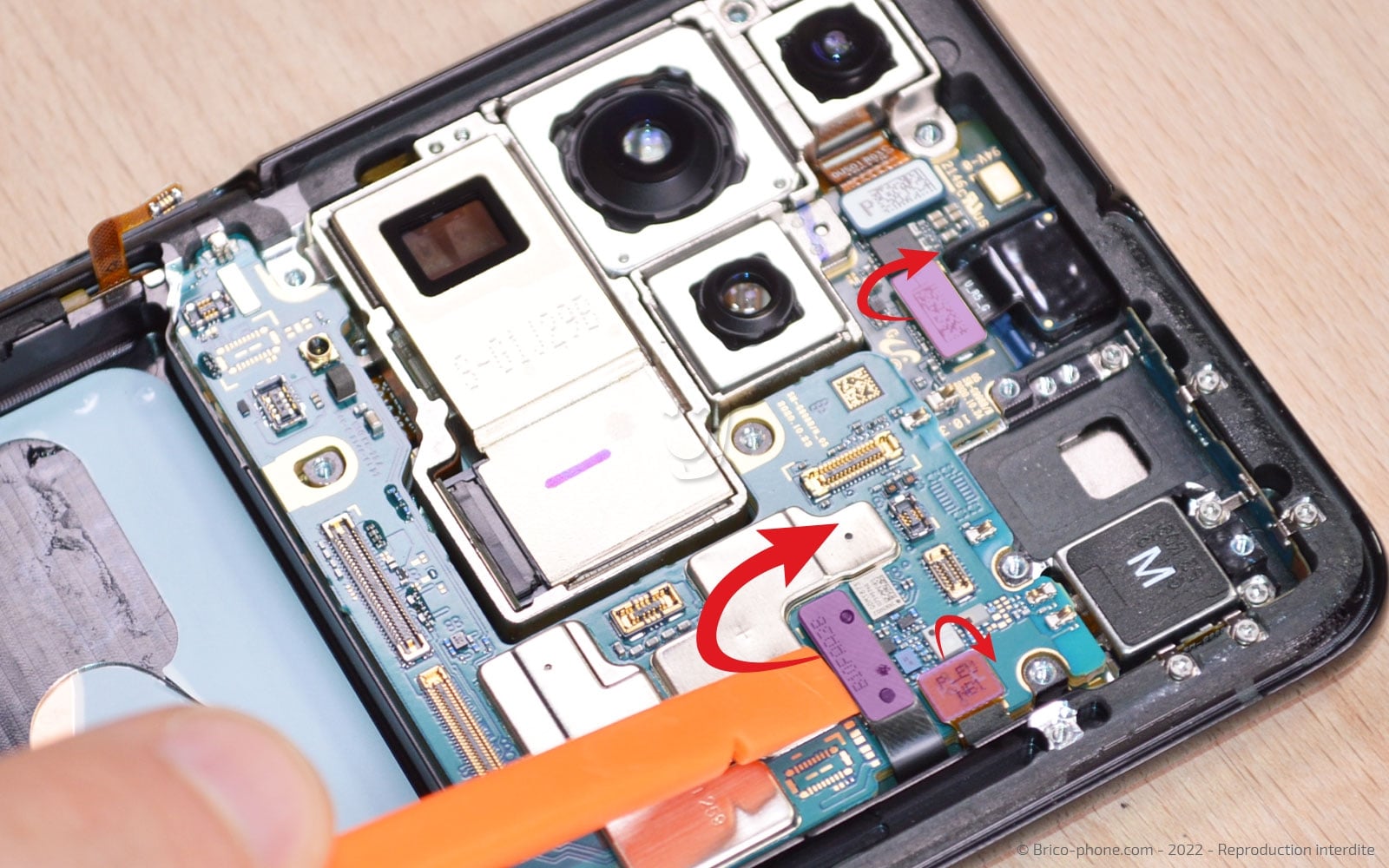

Etape 12 Libérer la carte mère

Ôtez la dernière vis cruciforme présentes à gauche du bloc caméra puis déconnectez les différentes nappes.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 13

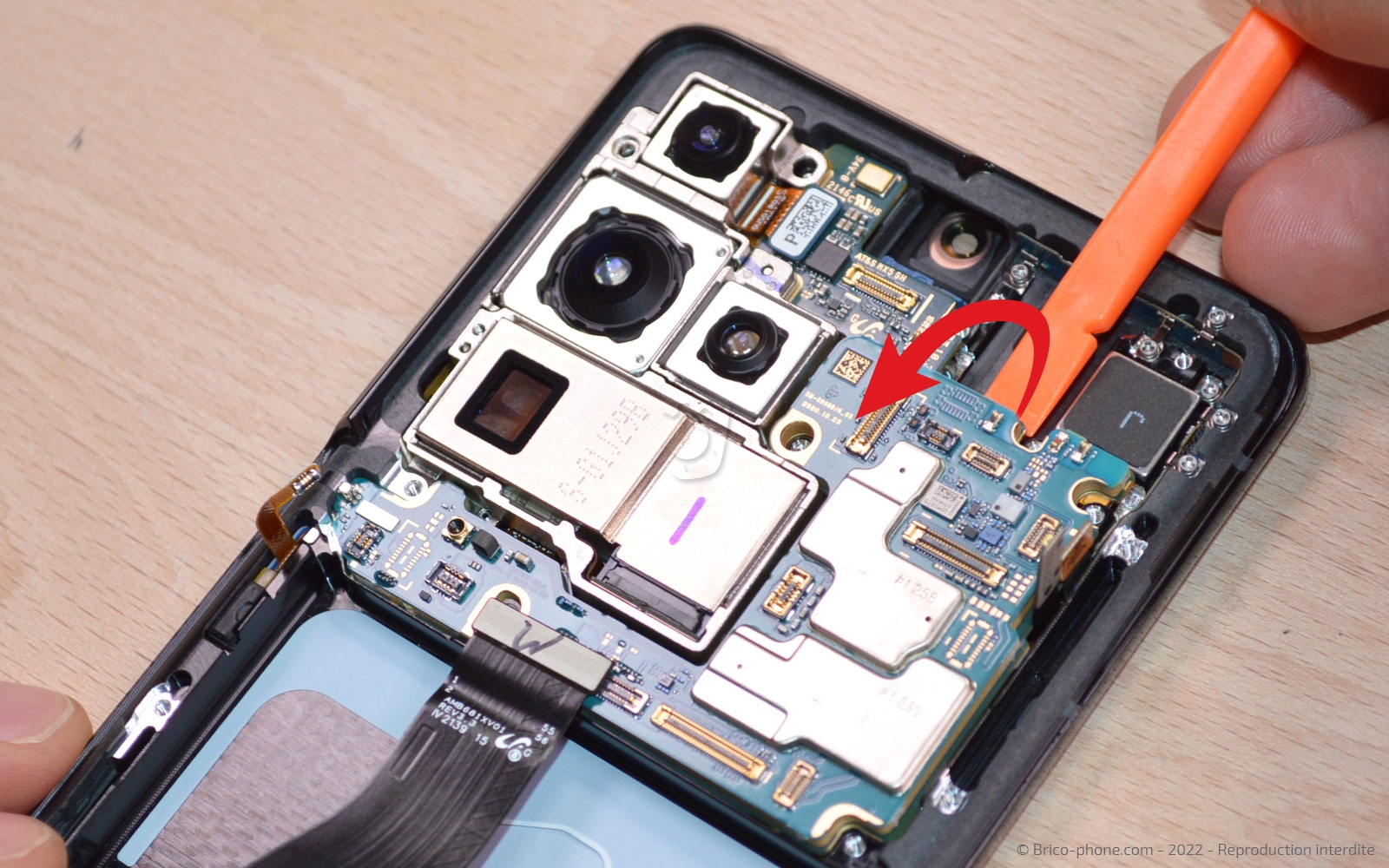

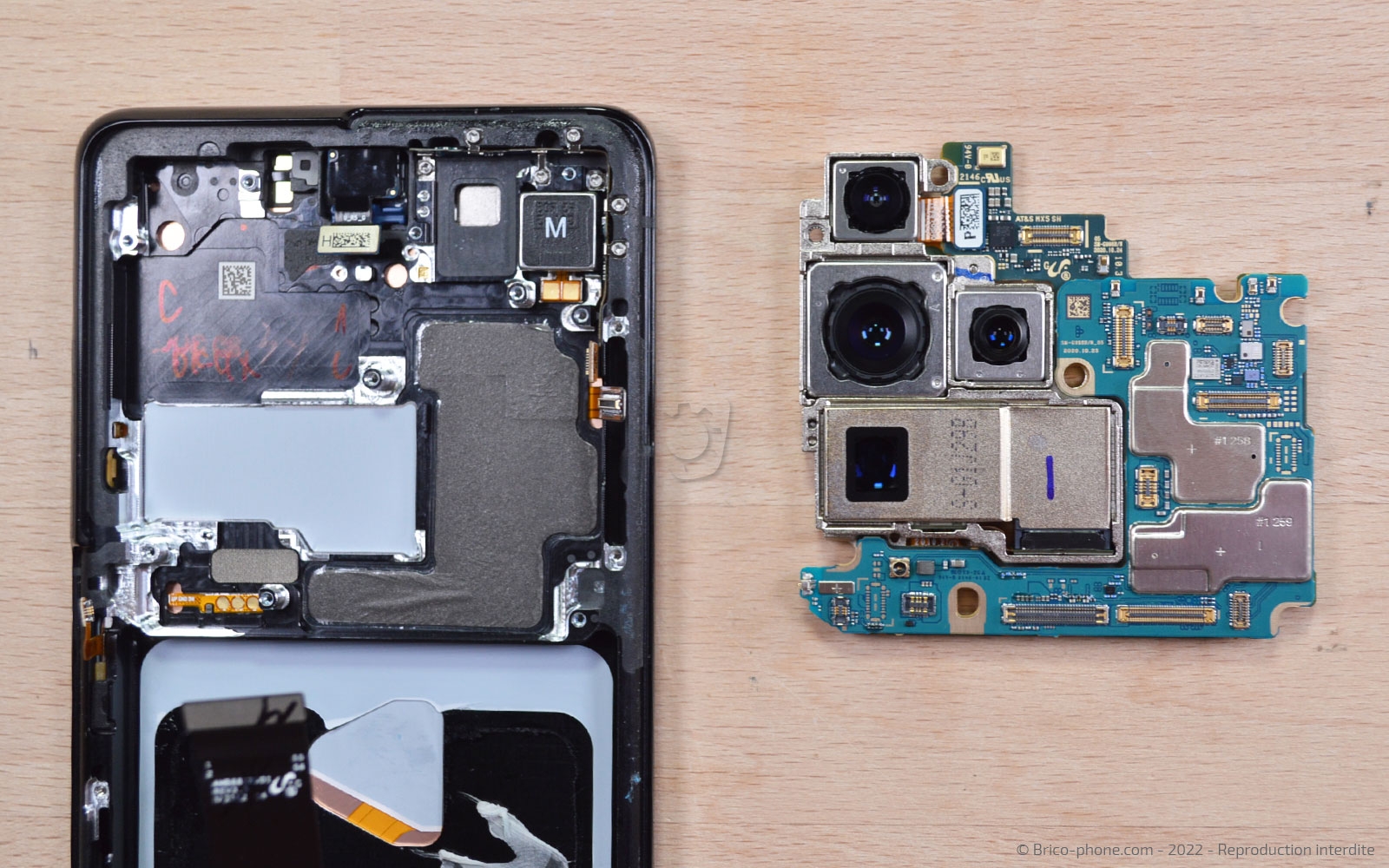

Etape 13 Mettre de coté la carte mère

Insérez le levier sous la carte mère pour la sortir du smartphone.
Outils
Levier Nylon
Etape 14

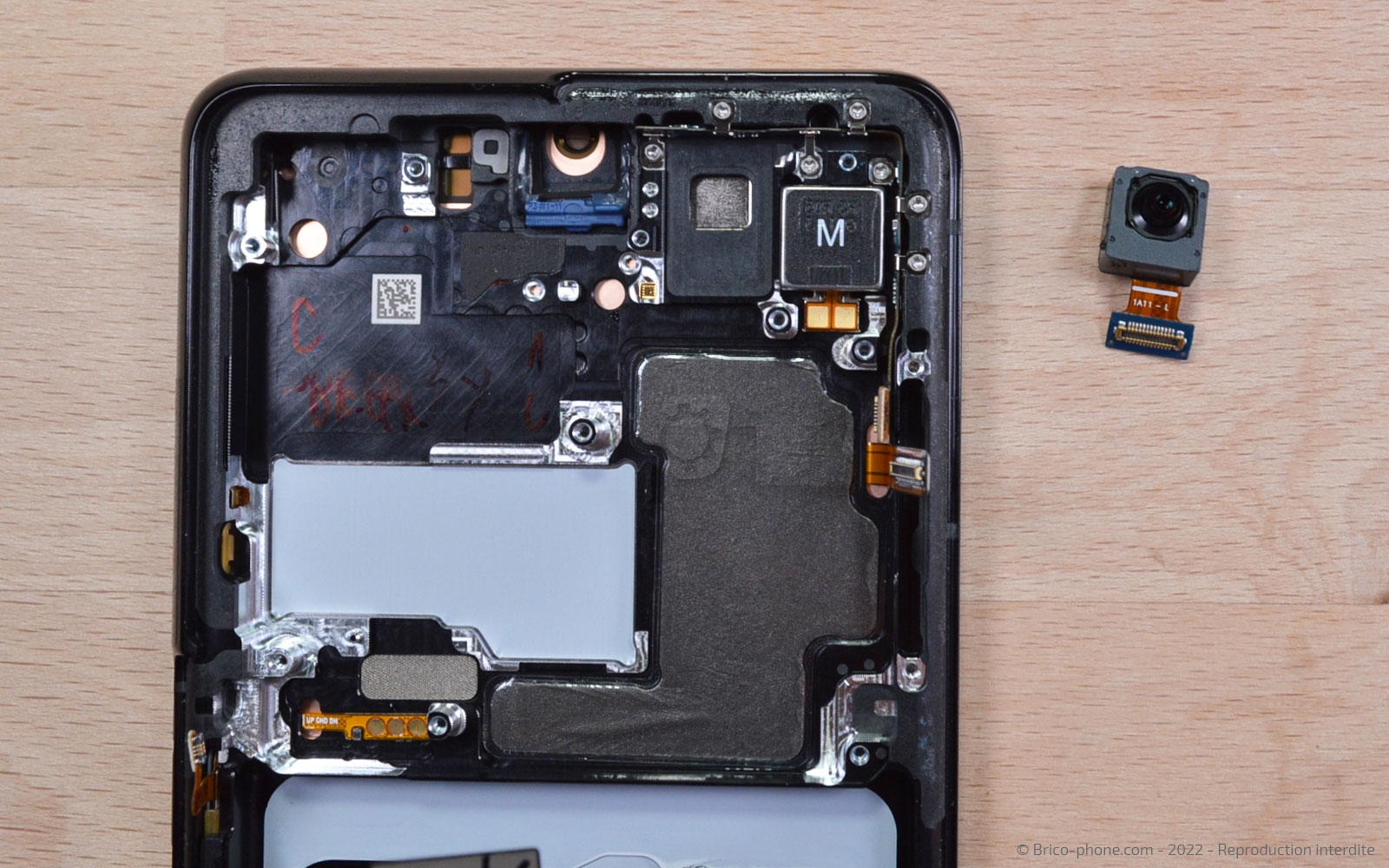

Etape 14 Sortir la caméra avant

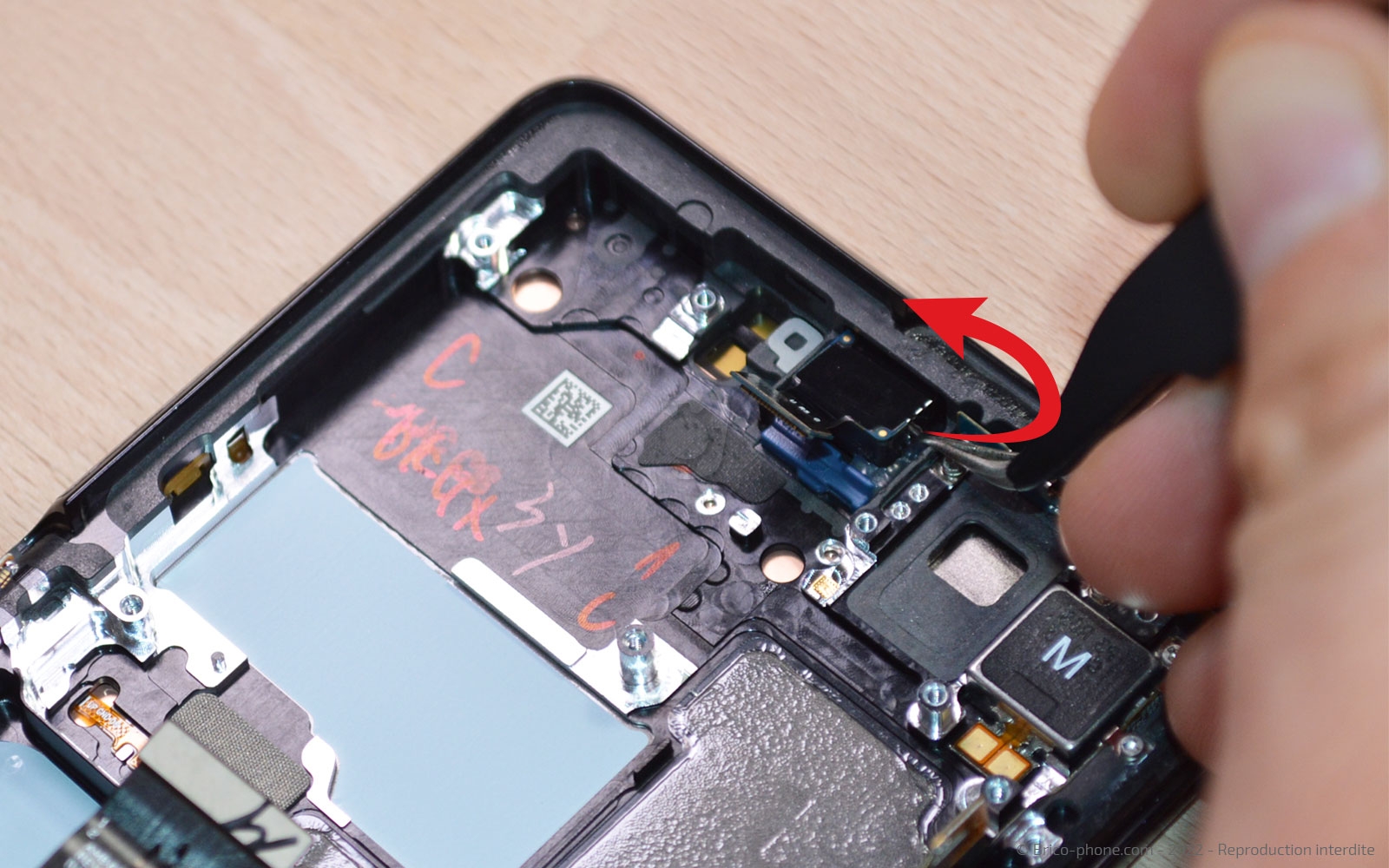

Chauffez l'arrière de la caméra avant pour pouvoir la retirer.

Insérez la pointe de la pincette métallique dans la fente située à droite du composant.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Remonter les éléments

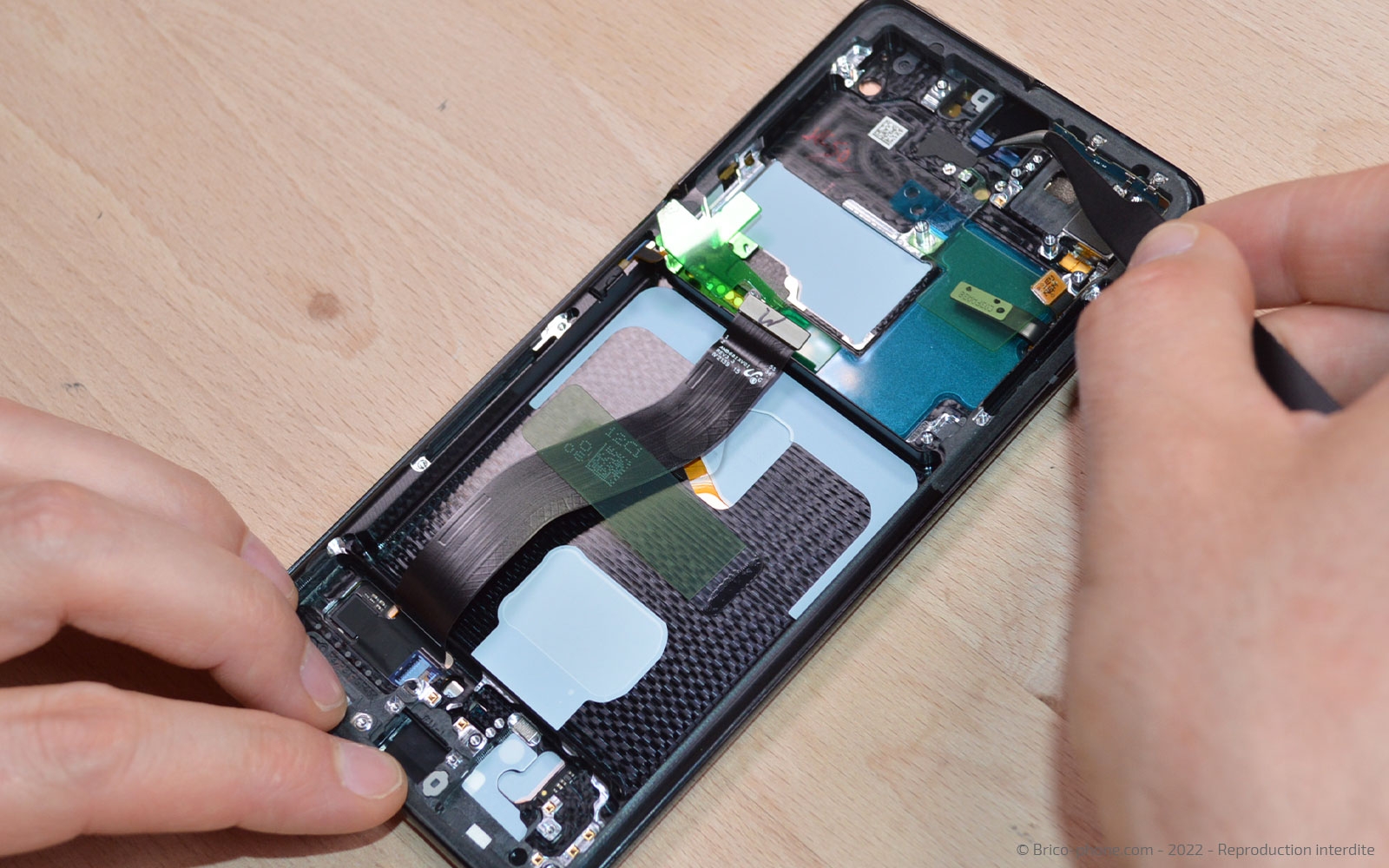

Munissez-vous de votre nouveau bloc écran et ôtez chaque stickers de protection.

Remontez les étapes de ce tutoriel pas à pas pour installer chaque élément correctement dans le nouveau châssis.
Outils
Pince Brucelles
Etape 16

Etape 16 Installer les stickers de batterie

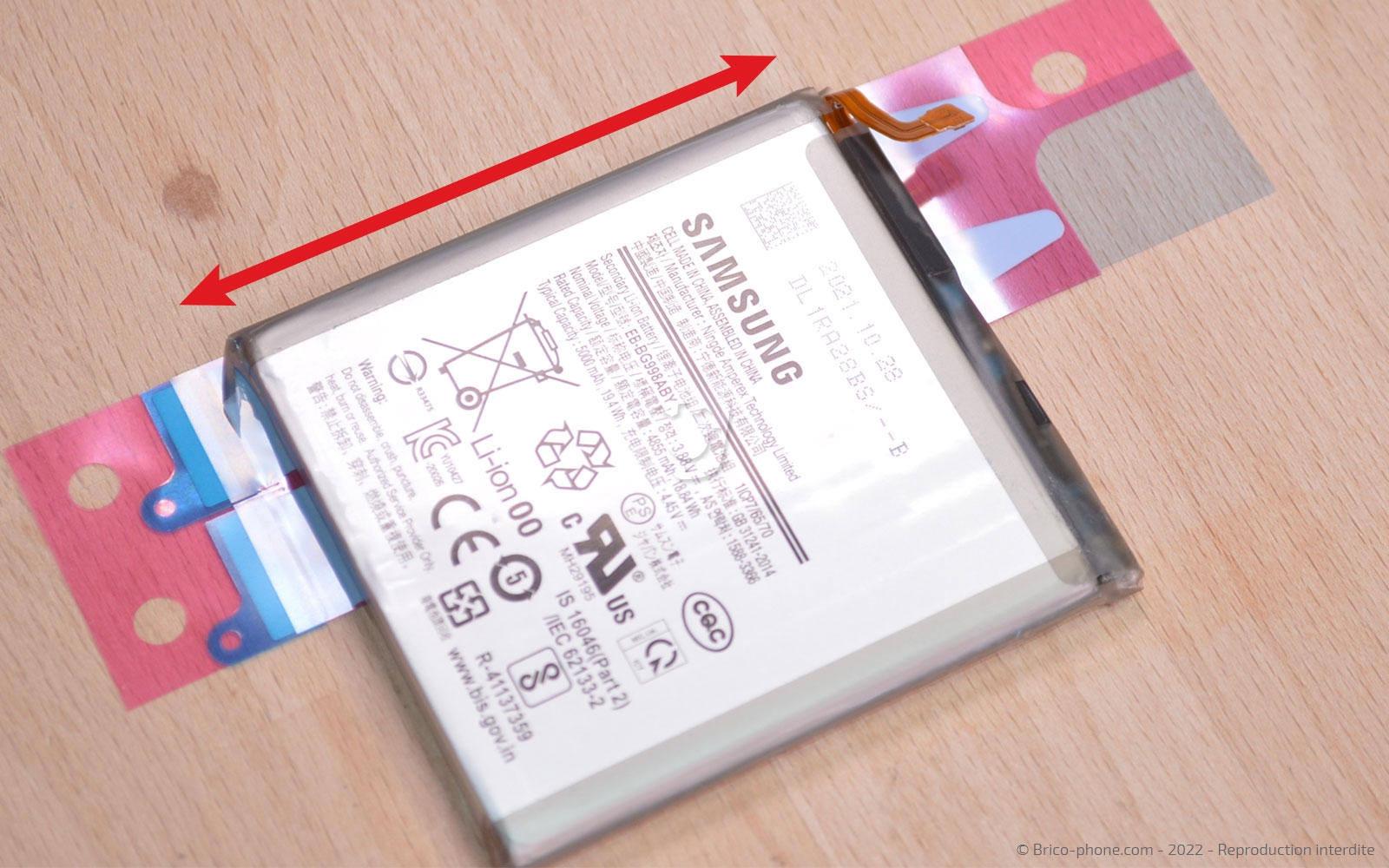

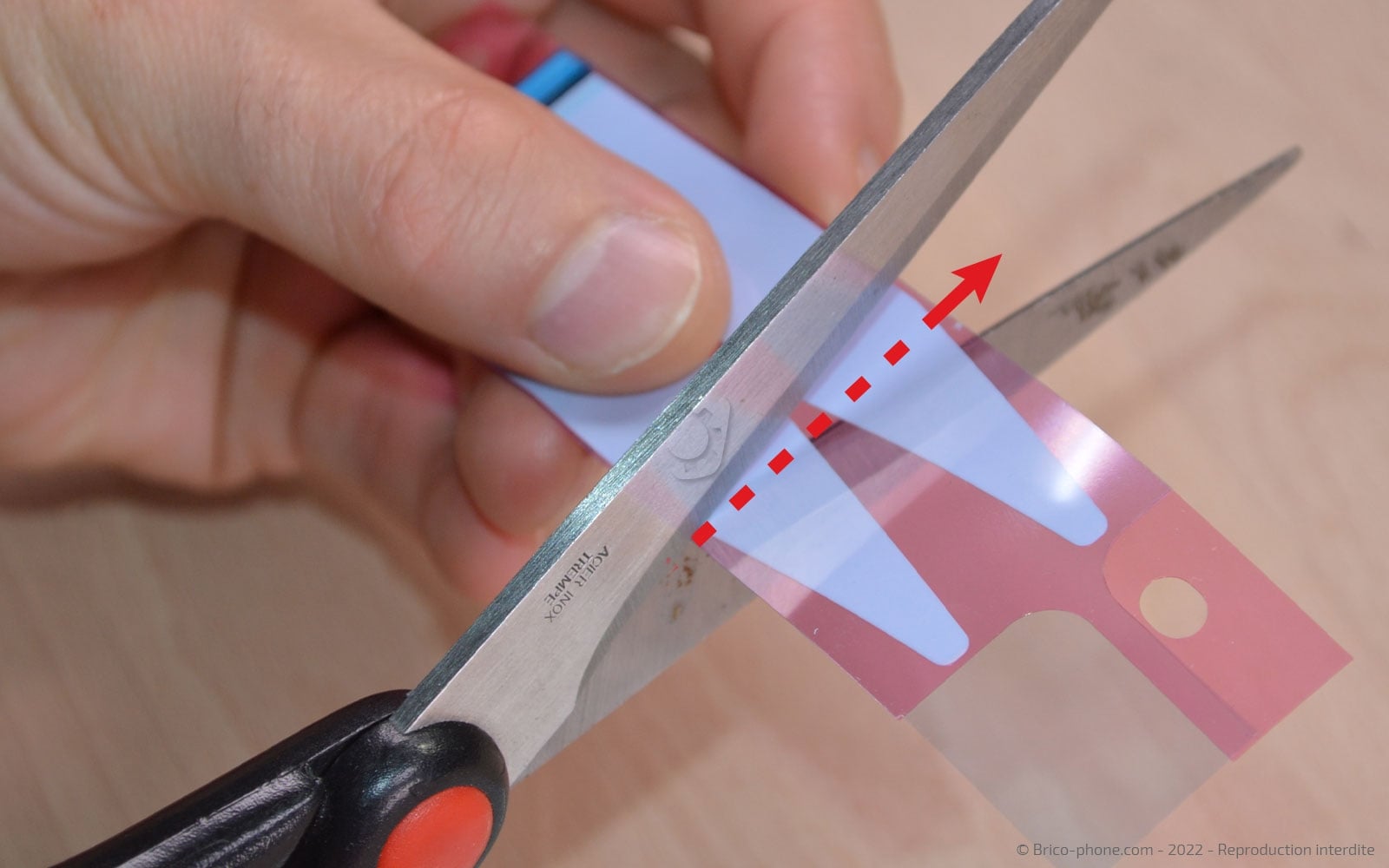

Mesurez la longueur de la batterie afin de pouvoir découper les stickers.

Ensuite, séparez-les avant de retirer la protection bleue.


Etape 17

Etape 17 Terminer la préparation de la batterie

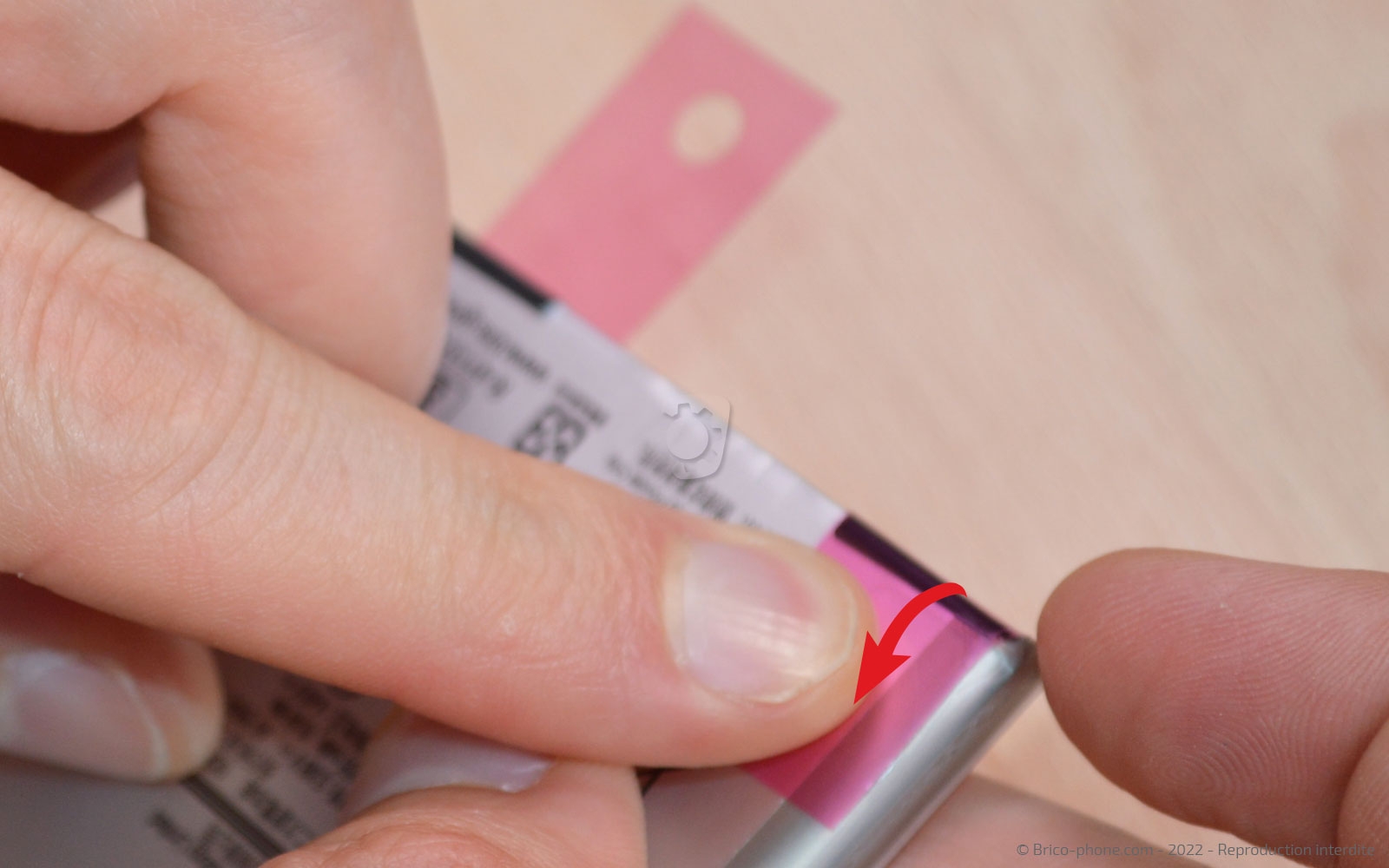

Appliquez les stickers au dos de la batterie puis, ôtez les petites protections bleues afin de pouvoir replier les languettes noires sur le devant du composant.

Ensuite, il ne vous reste plus qu'à retirer les protections roses avant de glisser la batterie dans le nouveau châssis.

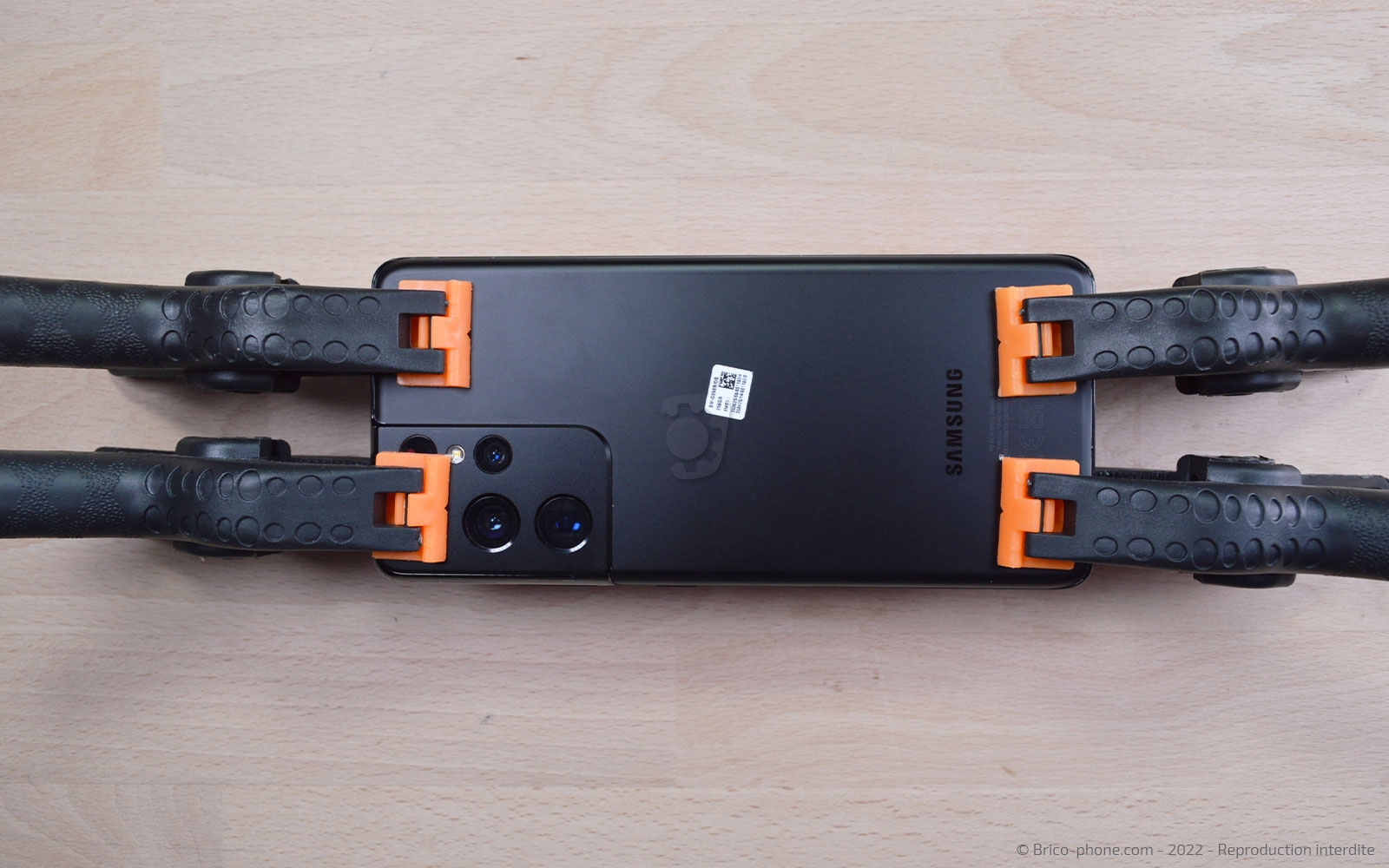

Conseils pour le remontage

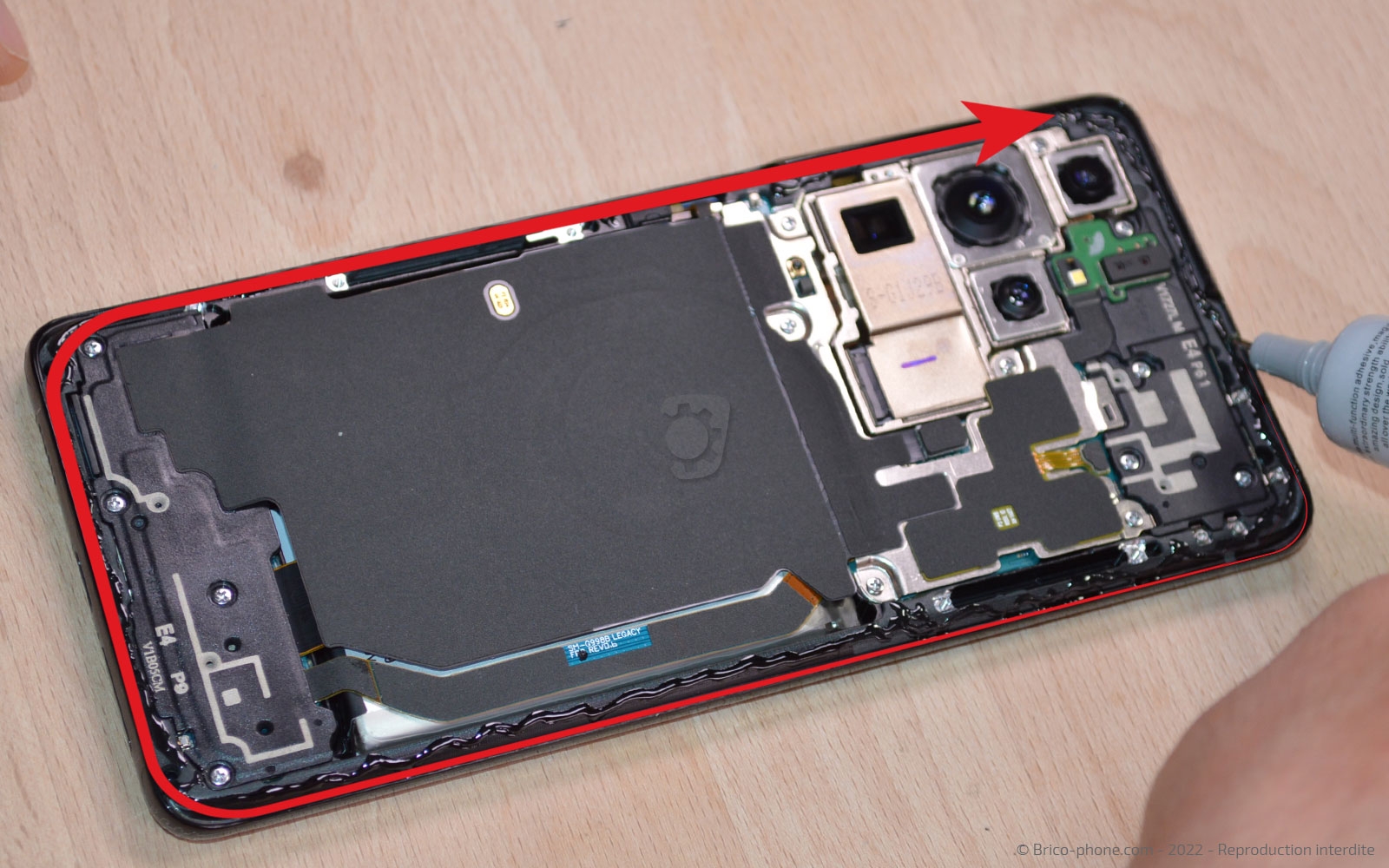

Pour refermer votre Samsung Galaxy S21 Ultra, nettoyez la vitre arrière et le châssis afin de pouvoir appliquer la colle B-7000 sur une surface propre.

Posez la vitre arrière et laissez sécher à l'aide de pinces ou de gros livres, environ 1 heure.
Outils
Colle
