Comment changer le bloc écran sur Core-X4

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Core-X4
Réparation
Note de réparabilité NC
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant est cassée, fissurée, rayée...

L'affichage présente des tâches noires ou zones d'ombre.

L'écran reste noir.

Votre appareil présente des tâches sombres sur l'affichage ? L'écran est fissuré ? Il est temps de remplacer la vitra avant de votre CrossCall Core-X4.

Pour cela, nos techniciens vous propose ce tutoriel détaillé en vidéo et en photos pour vous permettre de réaliser vous-même la réparation de votre smartphone.

Vous trouverez également tous les outils utiles pour cette réparation dans le kit d'outils proposé en option ainsi que la pièce détachée correspondante à votre téléphone.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps et si cela est possible, nous vous conseillons de mettre à jour votre smartphone.

Ensuite, assurez-vous de commander les bonnes pièces détachées en fonction du modèle de votre téléphone que vous pouvez obtenir en composant le *#06# afin de découvrir un numéro IMEI.
Recopiez ce dernier dans la rubrique dédiée sur Brico-phone.com et le modèle de votre appareil doit apparaitre.
Autrement, regardez au dos de votre mobile.

Une fois la commande reçue, préparez vous un espace de travail propre et dégagé avec tous les outils et le tutoriel à portée de mains.
Commencez par éteindre votre Crosscall Core-X4 puis, retirez le tiroir de la carte double sim et micro SD.
Outils
SIM
Etape 1

Etape 1 Dévisser la coque arrière

A l'aide d'un clé Allen 1.5, retirez les 6 vis présentes au dos du téléphone et placez-les sur votre patron d'aide au montage.
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 2

Etape 2 Chauffer le dos de l'appareil

Afin de décoller la vitre arrière du smartphone, il nous faut chauffer la partie arrière.

Pour cela, vous pouvez utiliser un décapeur thermique ou un coussin chauffant. Ce dernier est à passer au micro-ondes 1 à 2 minutes avant de le déposer une trentaine de secondes sur la coque arrière.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ôter la vitre arrière

Insérez un médiator en métal entre la coque arrière et le châssis pour créer un point d'entrée.
Glissez ensuite la carte en PVC dans l'interstice pour décoller tous le reste de la vitre arrière.
Outils
Carte PVC
Médiator
Etape 4

Etape 4 Retirer les vis du châssis intermédiaire

Munissez-vous de votre tournevis cruciforme pour ôtez les &é vis présentes sur le châssis intermédiaire.
Outils
Tournevis Cruciforme
Etape 5

Etape 5 Enlever le châssis intermédiaire

En vous aidant du levier en nylon, soulevez le châssis afin de le mettre de coté et accéder à la nappe de la batterie.
Outils
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

Toujours à l'aide du tournevis cruciforme, dévissez le support de protection en plastique afin de pouvoir l'extraire.

Attrapez ensuite, le spudger pour déconnecter la nappe de la batterie et continuer la réparation en toute sécurité.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

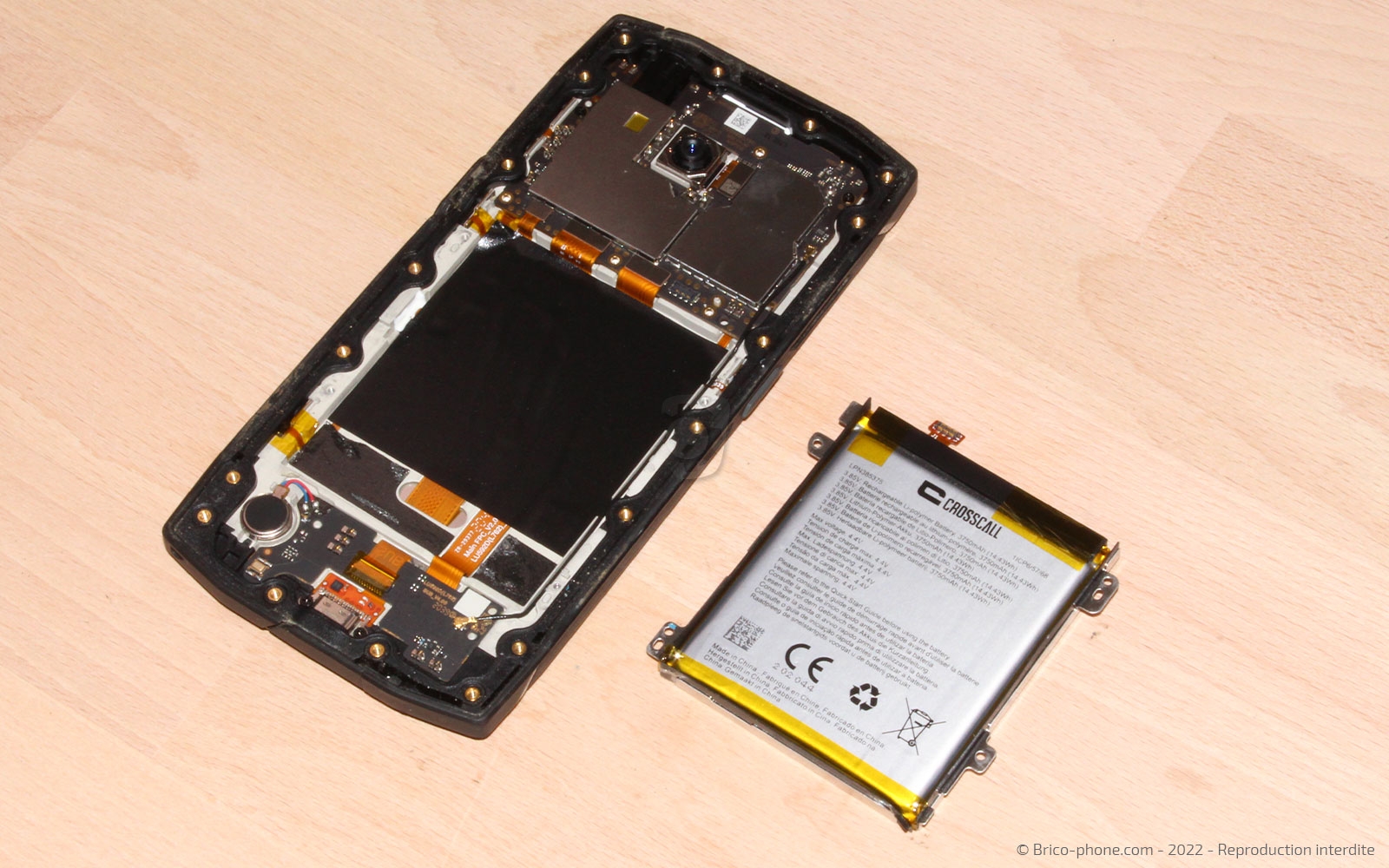

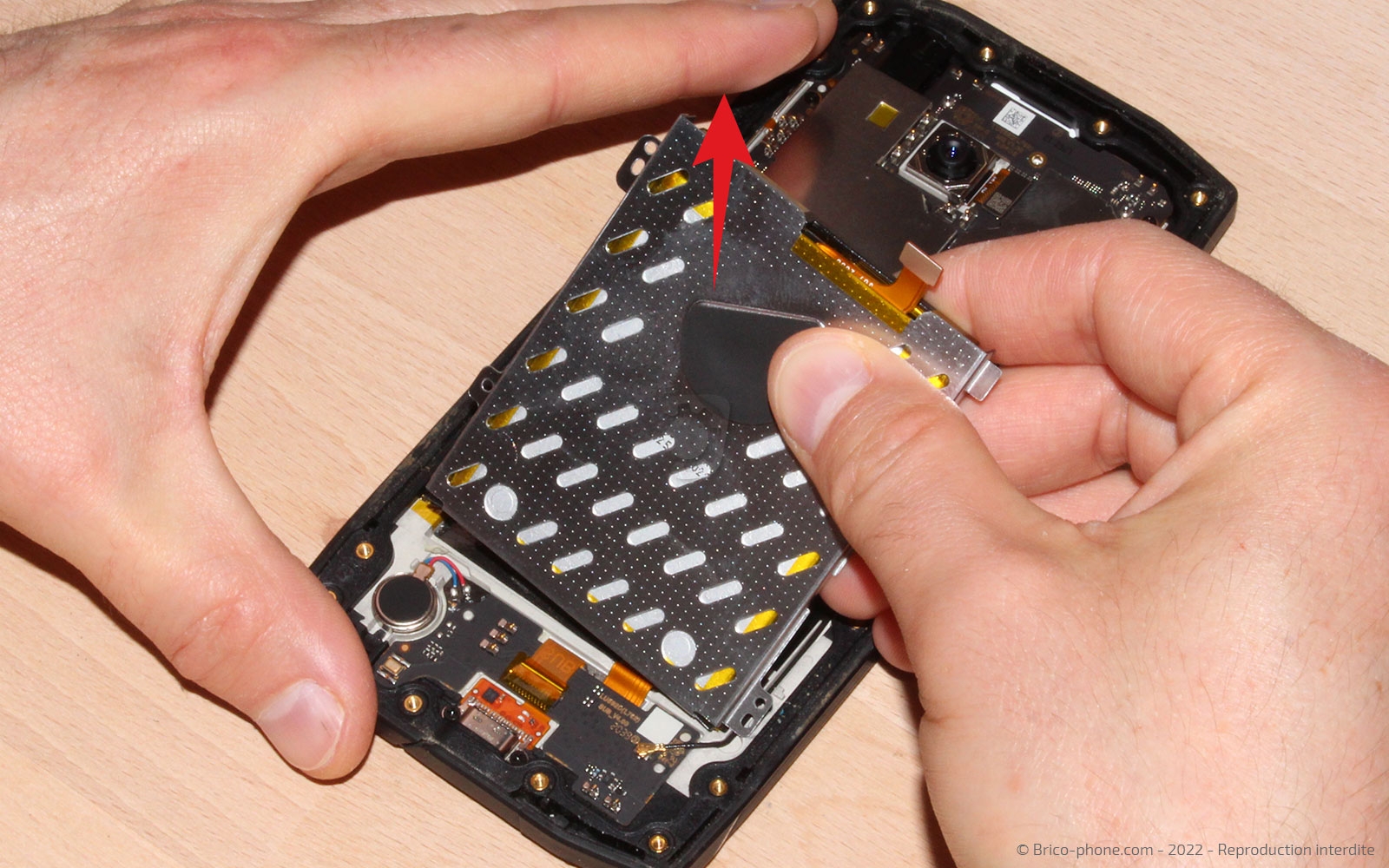

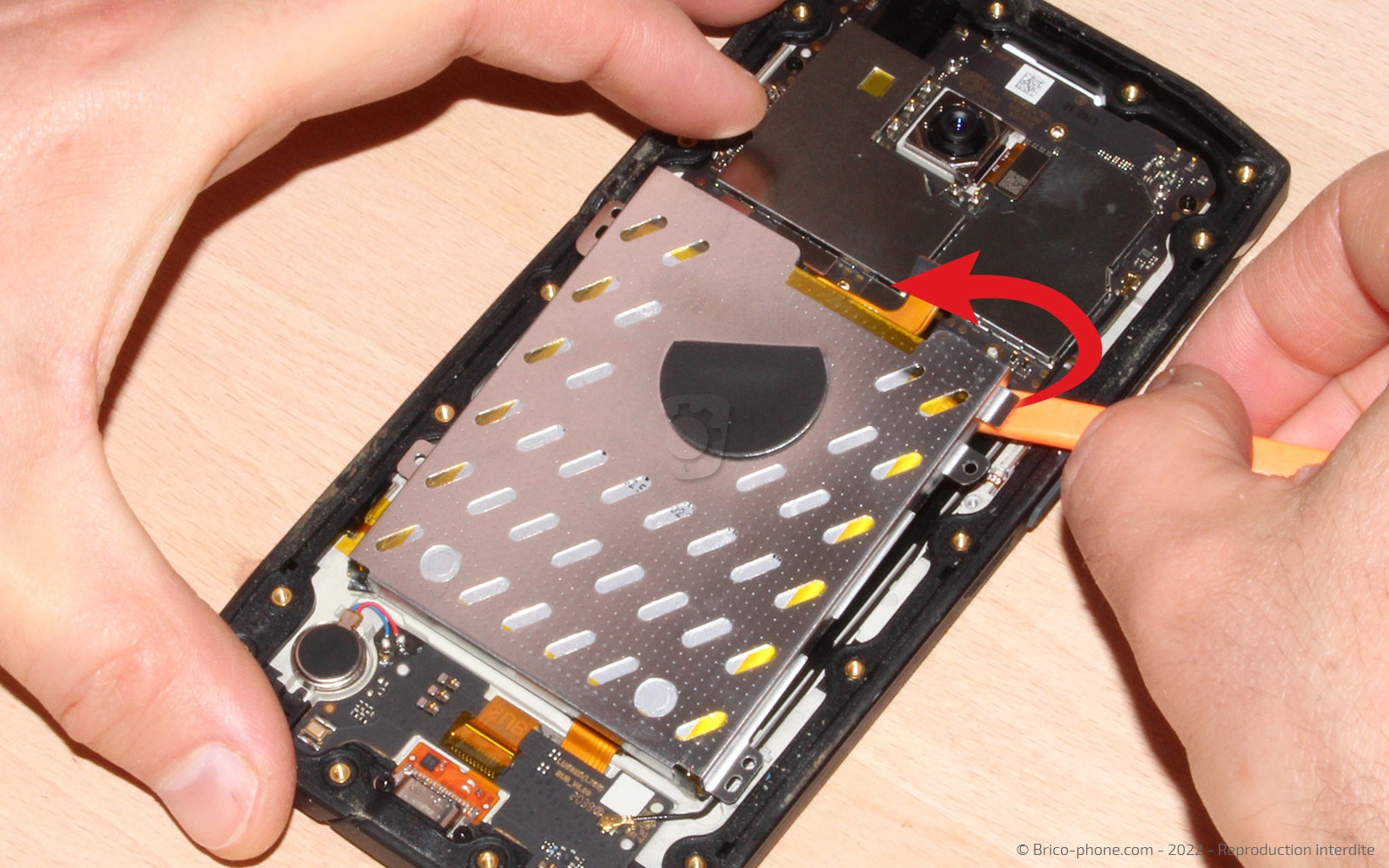

Etape 7 Sortir la batterie et son support

Retirez les 4 vis du support métallique afin de sortir la batterie du téléphone.

A l'aide du levier en nylon, faites basculer l'ensemble vers l'extérieur de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

Etape 8 Dissocier la batterie de son support métallique

Glissez le spudger entre la batterie et le support en métal afin de les séparer si vous souhaitez changer la batterie.
Outils
Tournevis Cruciforme
Etape 9

Etape 9 Décoller le film de protection noir

Pour apercevoir les nappes de l'écran et du connecteur de charge, il est nécessaire de décoller le film adhésif noir se trouvant au fond du bloc écran.
Outils
Pince Brucelles
Etape 10

Etape 10 Déconnecter la nappe principale du dock

Déconnectez la nappe du dock de la carte mère avant de la chauffer légèrement pour la décoller tranquillement.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Dévisser la carte fille

En utilisant la pince en métal, détachez le câble coaxial de la carte fille.

Ensuite, retirez les deux vis cruciformes placées de part et d'autre de la prise du connecteur de charge.

Récupérez également le film jaune présent sur la seconde nappe du dock.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 12

Etape 12 Chauffer la carte fille

Levez le verrou en plastique afin de pouvoir extraire la connectique.

Chauffez l'intégralité de la carte fille puis glissez la pincette sous le vibreur pour le décoller en douceur.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 13

Etape 13 Sortir la carte fille et le vibreur

Faites levier avec le levier ou la pince en métal afin de pouvoir sortir le composant du smartphone plus facilement.
Outils
Levier Nylon
Pince Brucelles
Etape 14

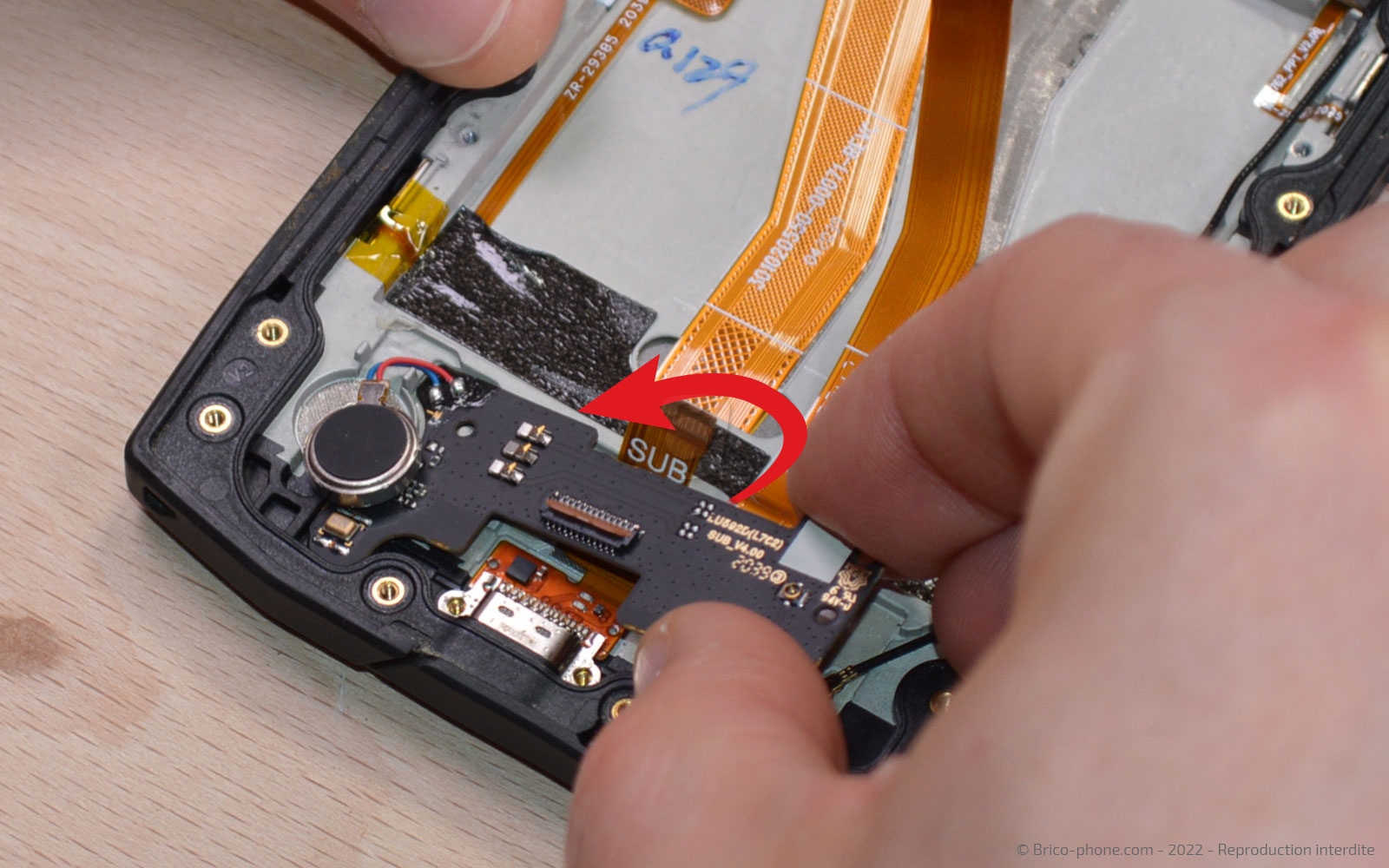

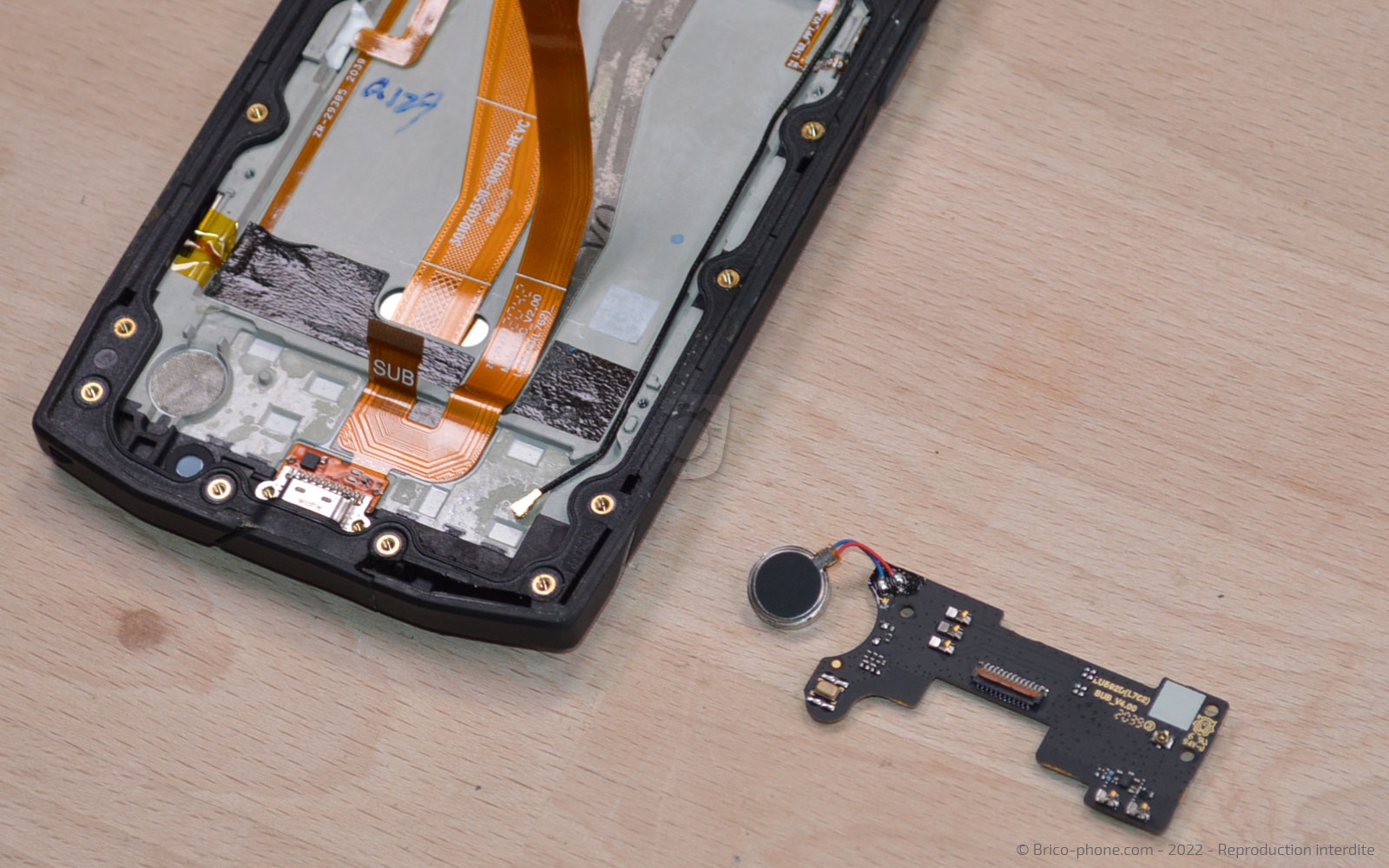

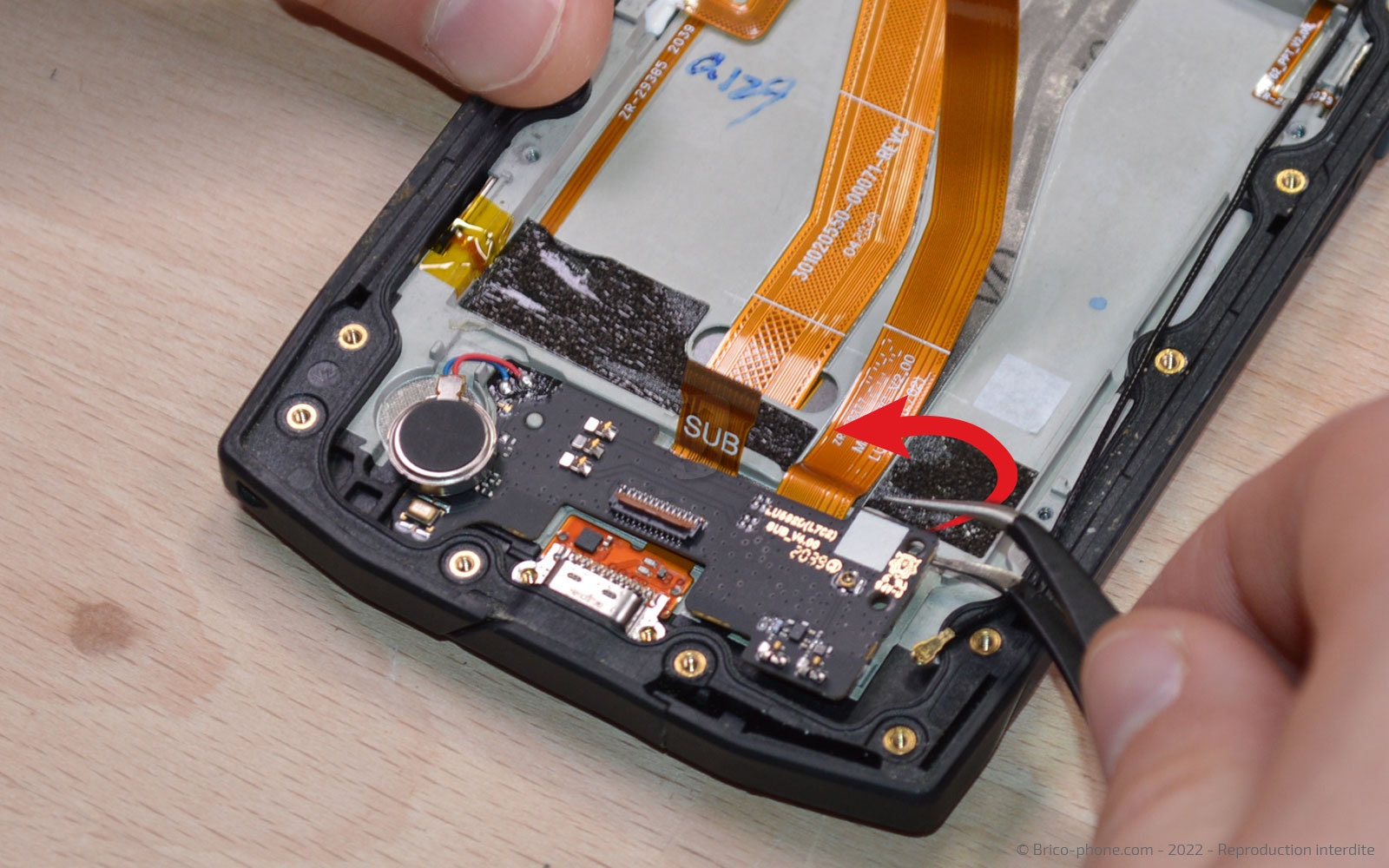

Etape 14 Retirer le connecteur de charge

Il faut chauffer légèrement la nappe du connecteur de charge afin de pourvoir la décoller et l'extraire de l'appareil.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Libérer la carte mère

Déclipsez l'autre extrémité du câble coaxial à l'aide de la pincette.

Puis, déconnectez les nappe de l'écran et des boutons.
Outils
Levier Nylon
Pince Brucelles
Etape 16

Etape 16 Ôter la carte mère

Retirez les deux vis cruciformes avant de soulever la carte mère avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 17

Etape 17 Récupérer la caméra frontale

Il est possible que lors du retrait de la carte mère, la caméra frontale reste dans le châssis.

Dans ce cas, saisissez-la avec la pincette avant de disposer sur le carte mère pour le remontage (photos 3 et 4).
Outils
Pince Brucelles
Etape 18

Etape 18 Enlever la prise jack

Reprenez le bloc écran et chauffer le composant du kit piéton.

A l'aide de la pincette, décollez délicatement la nappe de la prise jack puis sortez-la du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 19

Etape 19 Retirer la carte fille capteur

Toujours avec le même ustensile, sortez la carte du capteur.
Outils
Pince Brucelles
Etape 20

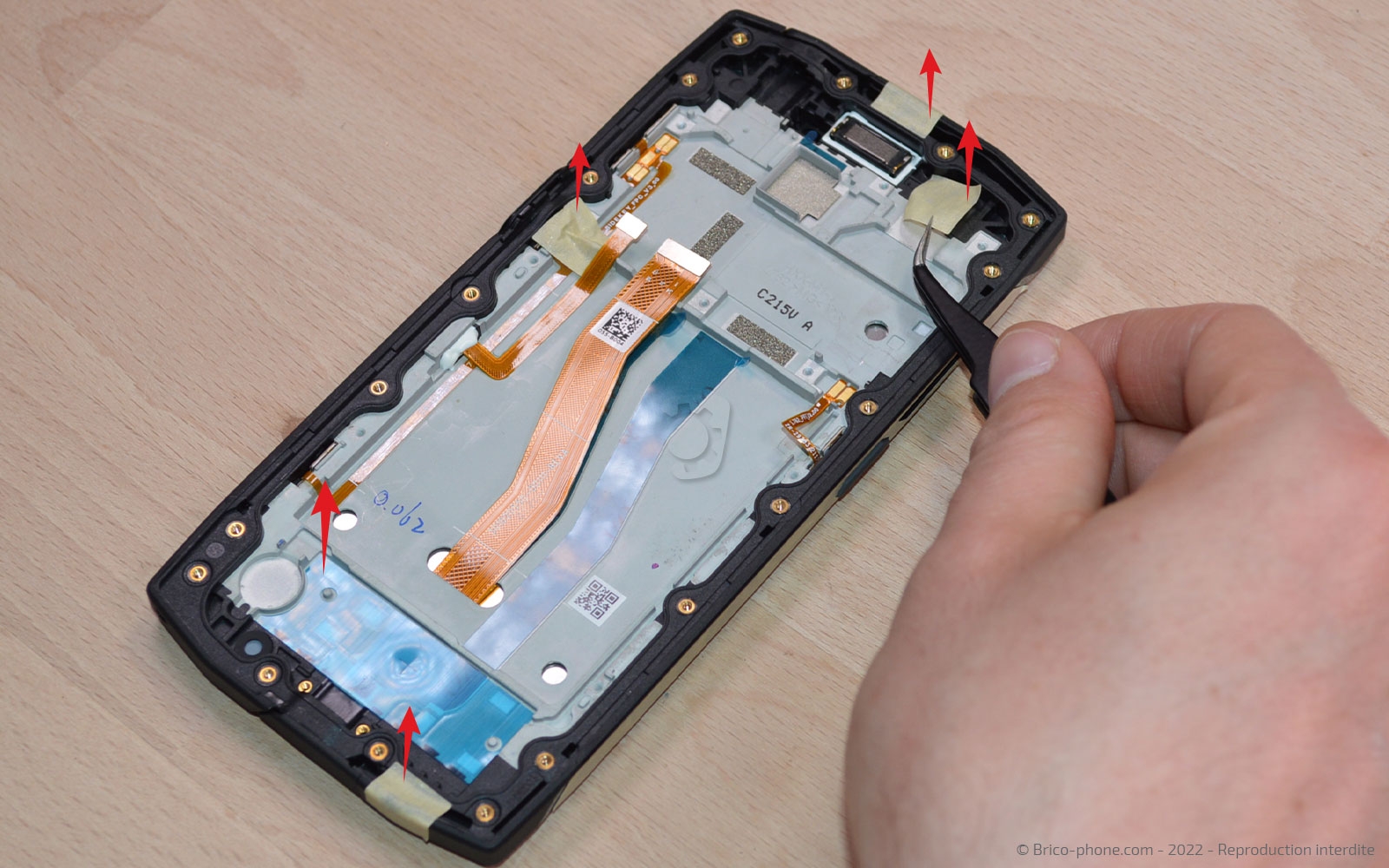

Etape 20 Décoller les films adhésifs jaune

Récupérez les isolants jaune afin de les replacer sur le nouvel élément.
Outils
Pince Brucelles

Conseils pour le remontage

Retirez tous les adhésifs de protection du nouveau bloc écran.
Ensuite, suivez les étapes précédentes pour procéder au remontage de votre Crosscall Core-X4.

Lors du rallumage, si l'affichage est noir et blanc, désactiver le mode "coucher" dans les réglages de votre smartphone.
