Oppo A A53S

Démontage complet sur A53S

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 12/20

Temps estimé 45 min

Difficulté 2.5/5 (Moyen)

Diagnostic

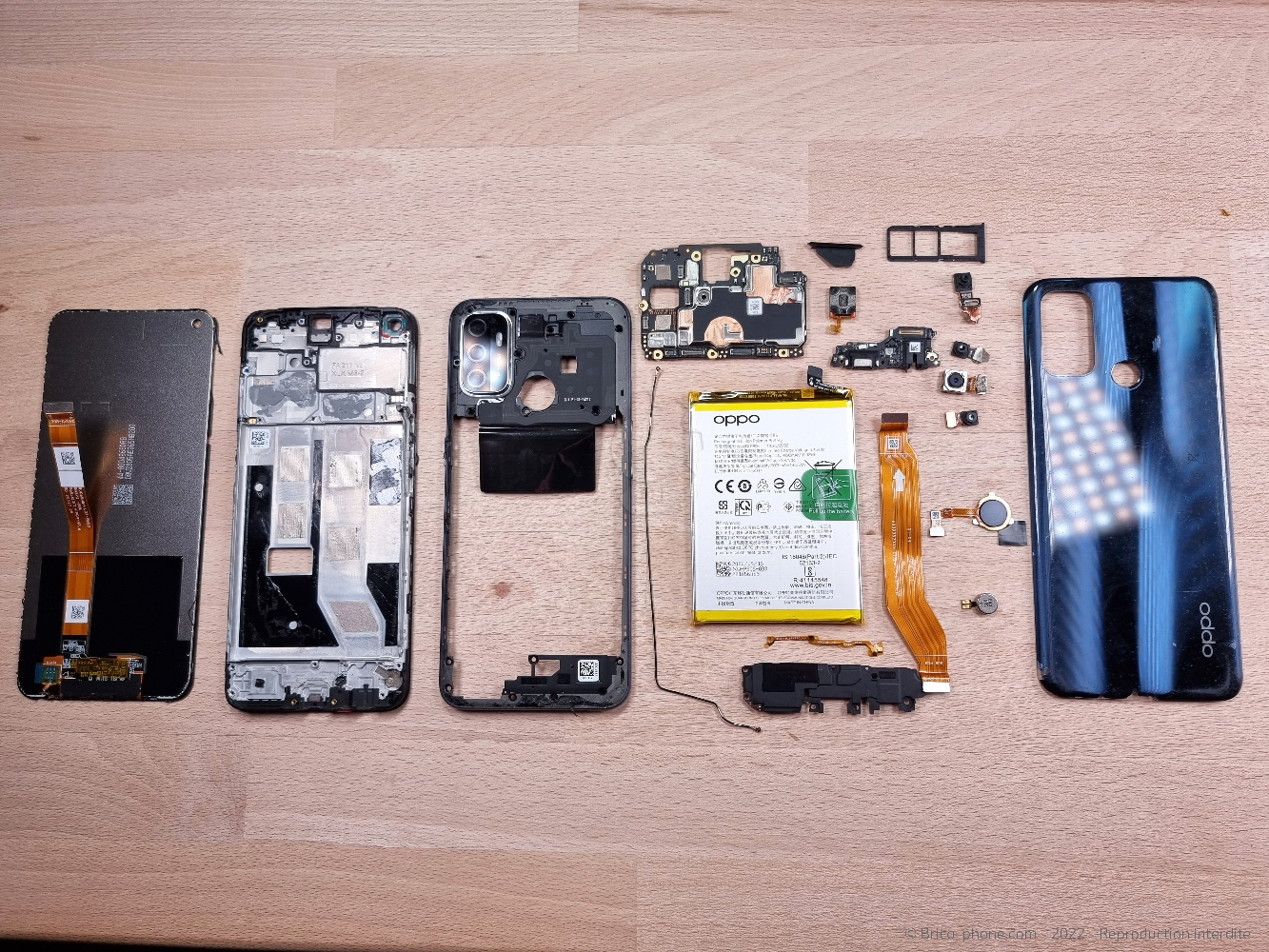

Découvrez ce qui compose votre Oppo A53s

Découvrez les différentes réparations possible.

Une question vous taraude, quelles sont les pièces qui composent votre Oppo A53s et que peut-on réparer sur ce smartphone ? L'équipe technique Brico-Phone vous montre tout cela dans ce guide de démontage complet.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Décapeur thermique petit modèle

14.90 €

Avant de commencer

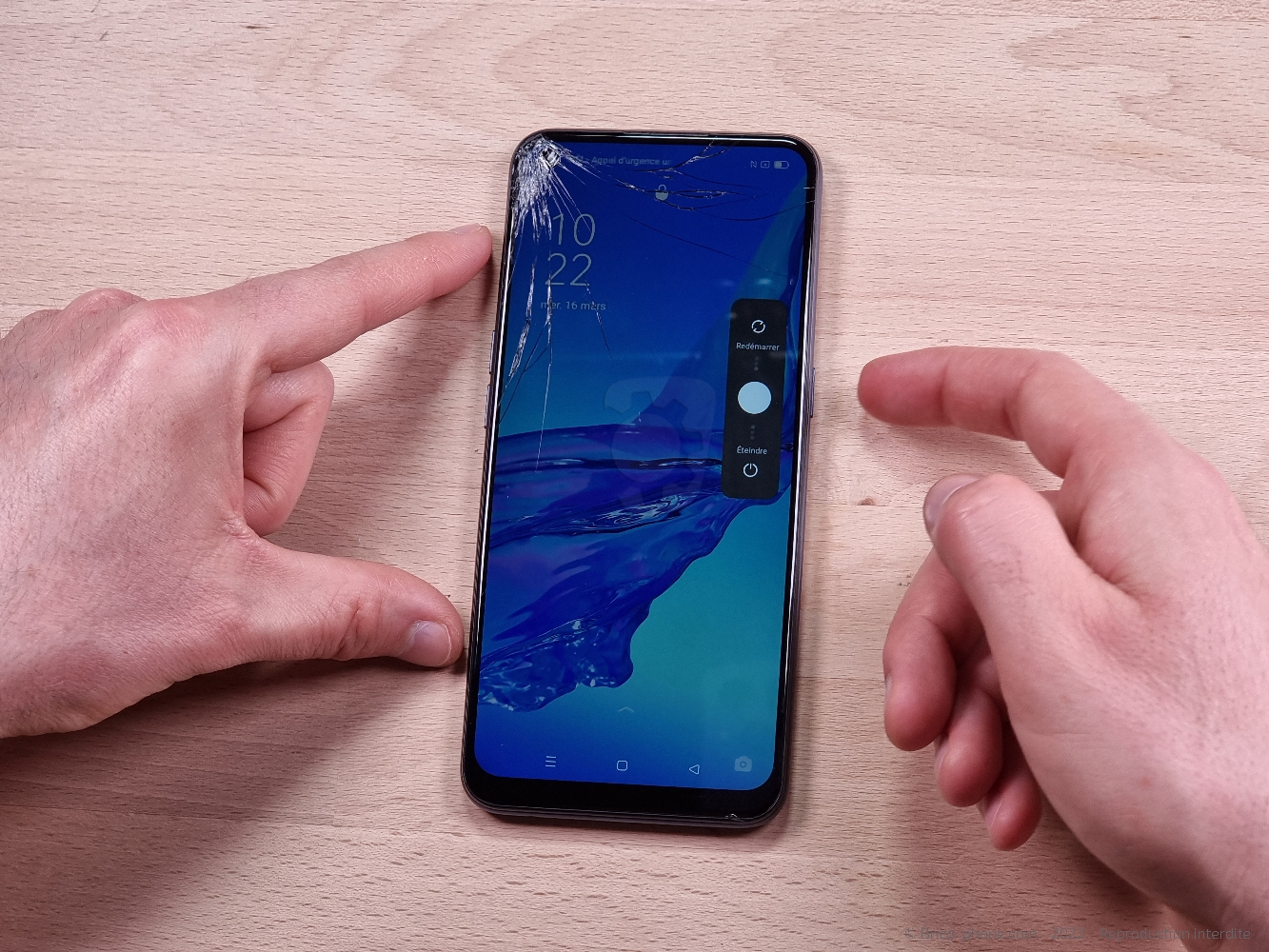

Avant de débuter la réparation de votre Oppo A53s, vous devez l'éteindre, pour cela maintenez le bouton power et slidez le bouton vers le bas "éteindre".

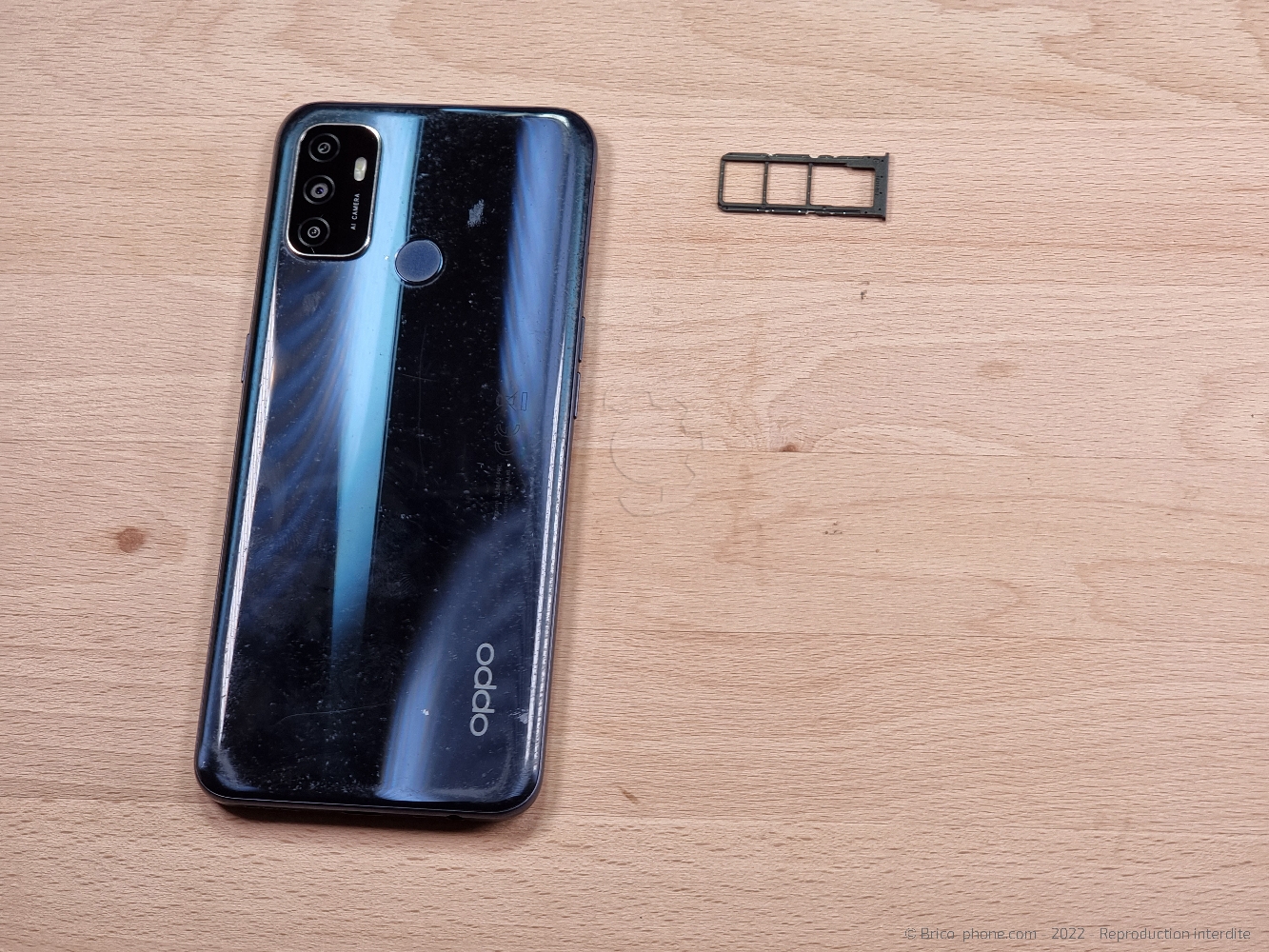

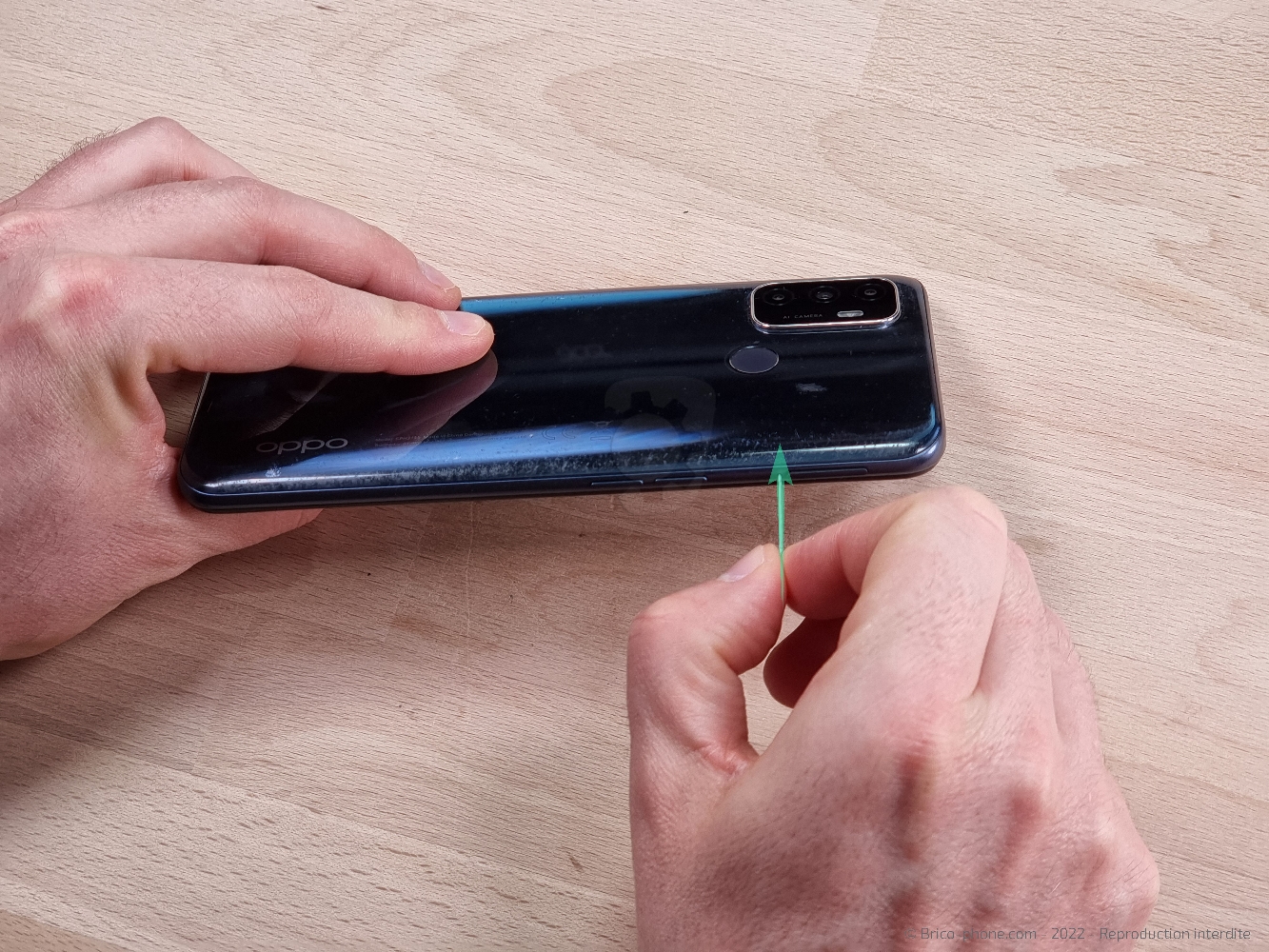

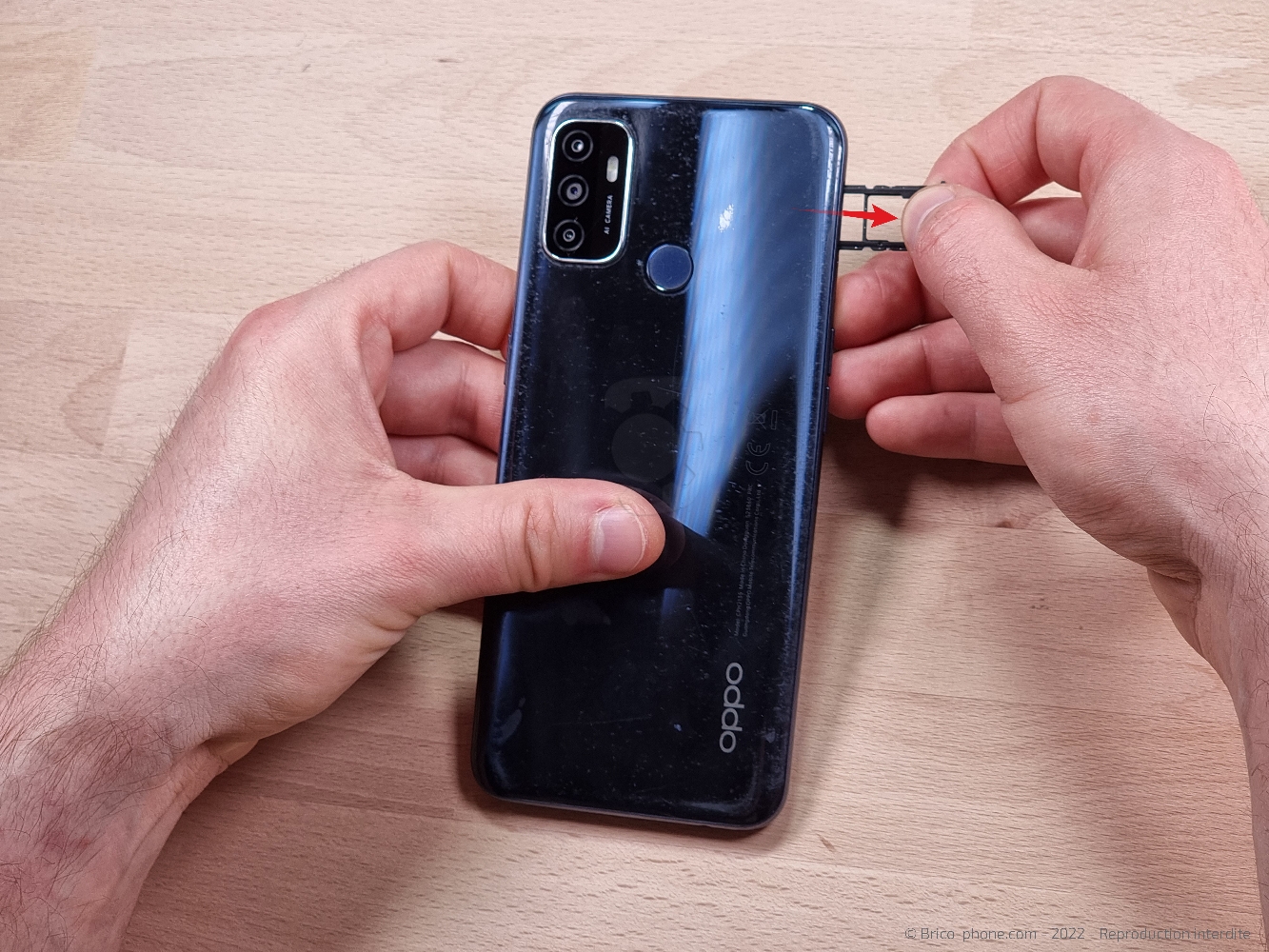

Munissez-vous de l'outil sim afin d'éjecter le tiroir sim du smartphone.

Outils

SIM

Etape 1

Etape 1 Créer un point d'insertion pour la vitre arrière

Afin d'ouvrir ce téléphone, il faut chauffer la vitre arrière afin de ramollir le sticker qui la maintient au châssis.

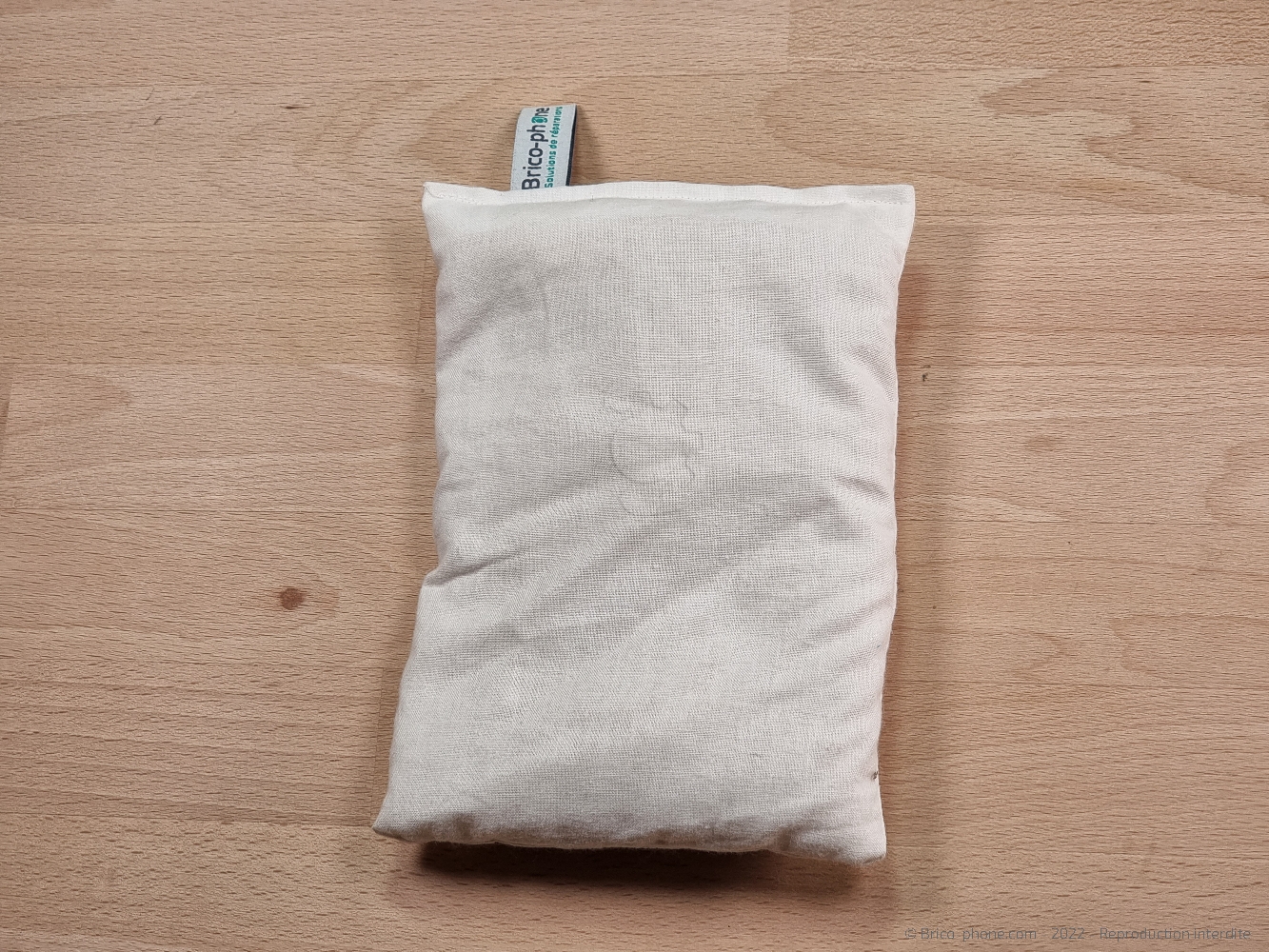

Pour cela vous avez 2 méthodes, le coussin chauffant que vous passerez environ 1 minutes 30, puis laissez-le environ 45 secondes sur la face arrière.
En ce qui concerne la seconde méthode, vous devez chauffer tout le pourtour de la vitre arrière avec un sèche-cheveux ou un décapeur thermique pendant 20/30 secondes.

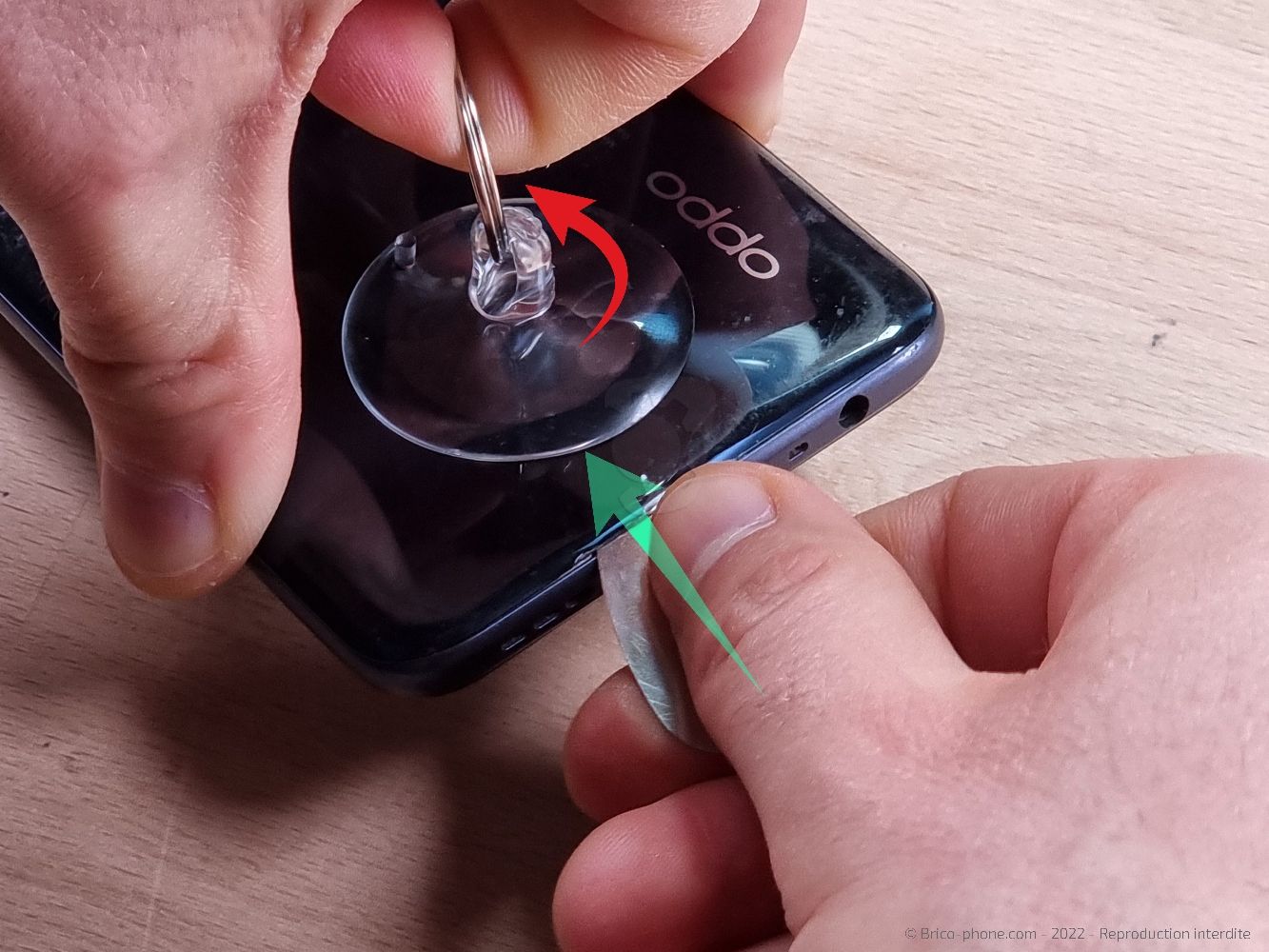

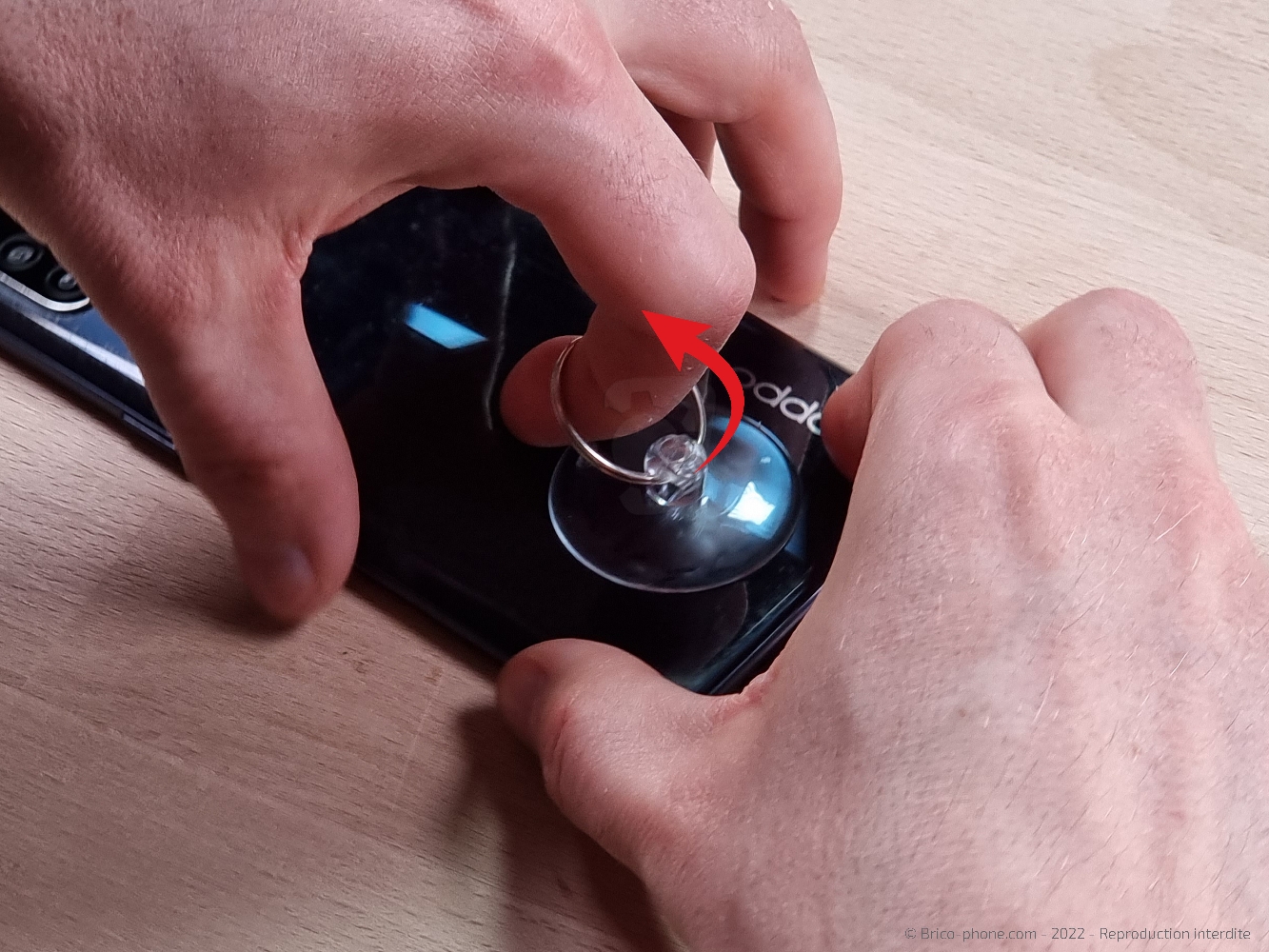

Positionnez la ventouse sur le bas de la partie arrière du téléphone, puis tout en tirant dessus insérez le médiator en métal troué entre le châssis et la vitre arrière.

Outils

Médiator

Ventouse

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 2

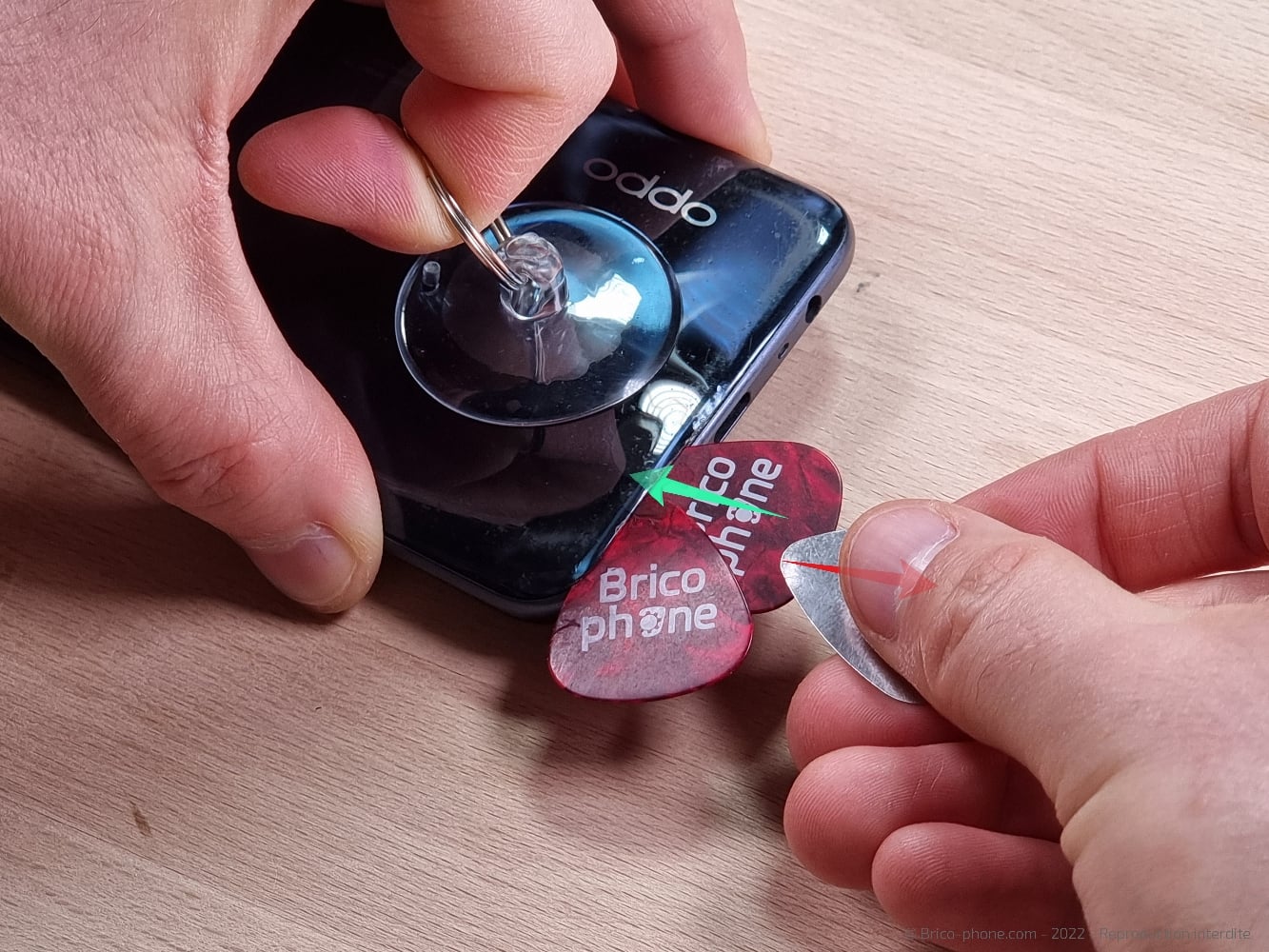

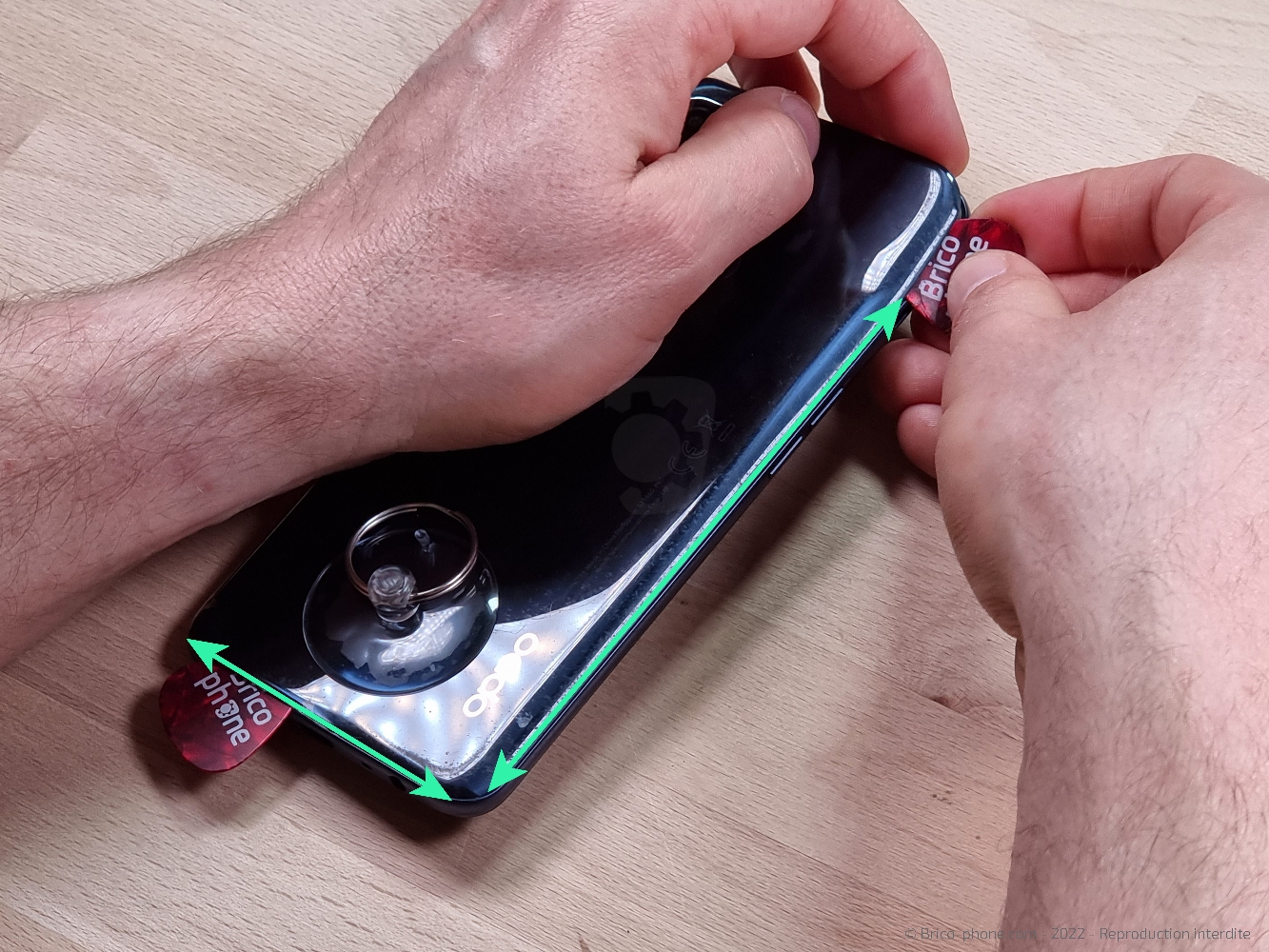

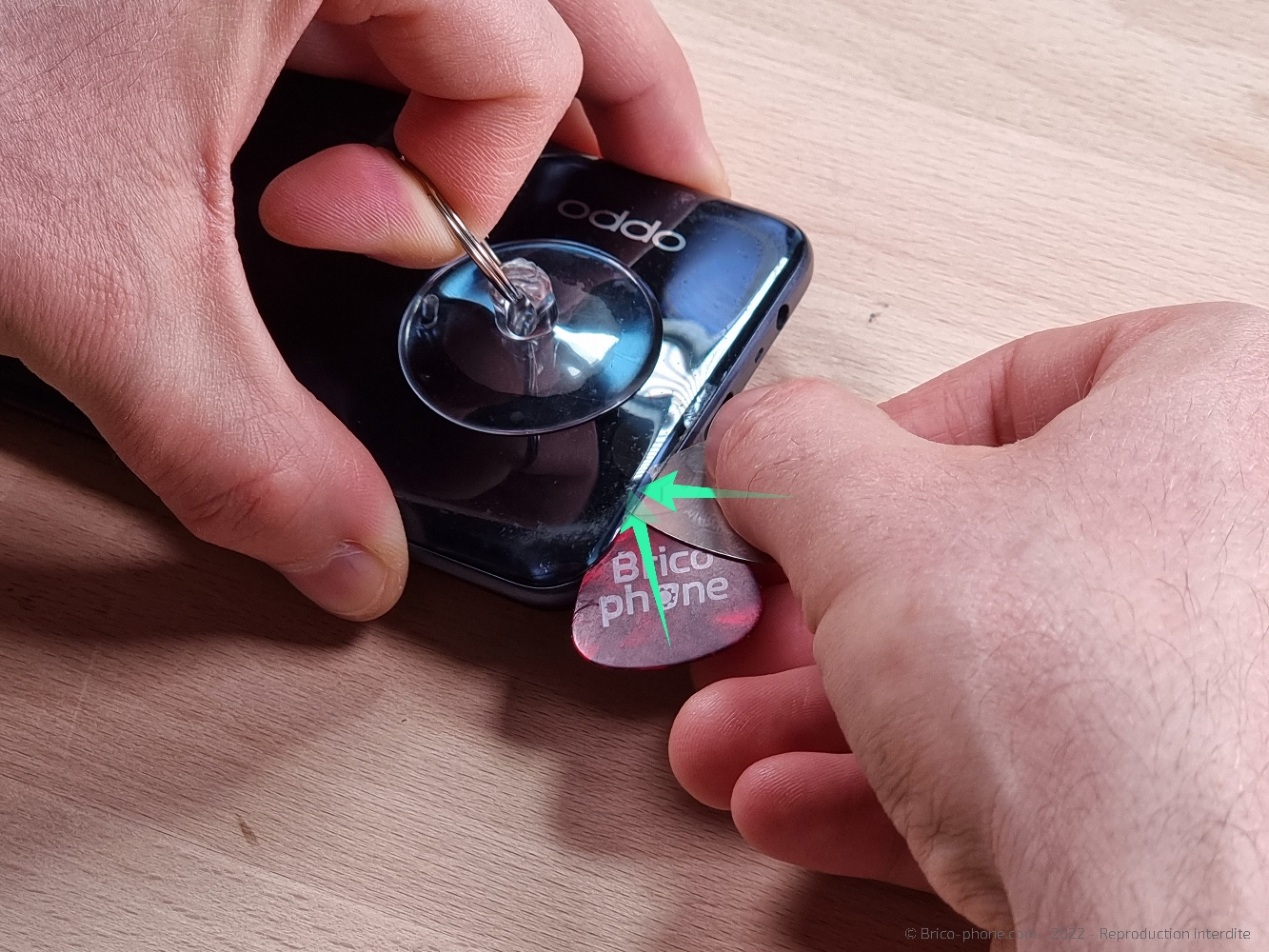

Etape 2 Commencer à décoller la vitre arrière

Une fois que vous aurez fait le point d'insertion, insérez les médiators en plastique rouge à la place de celui en métal afin de faire le tour de la vitre arrière pour la décoller.

Outils

Médiator

Ventouse

Etape 3

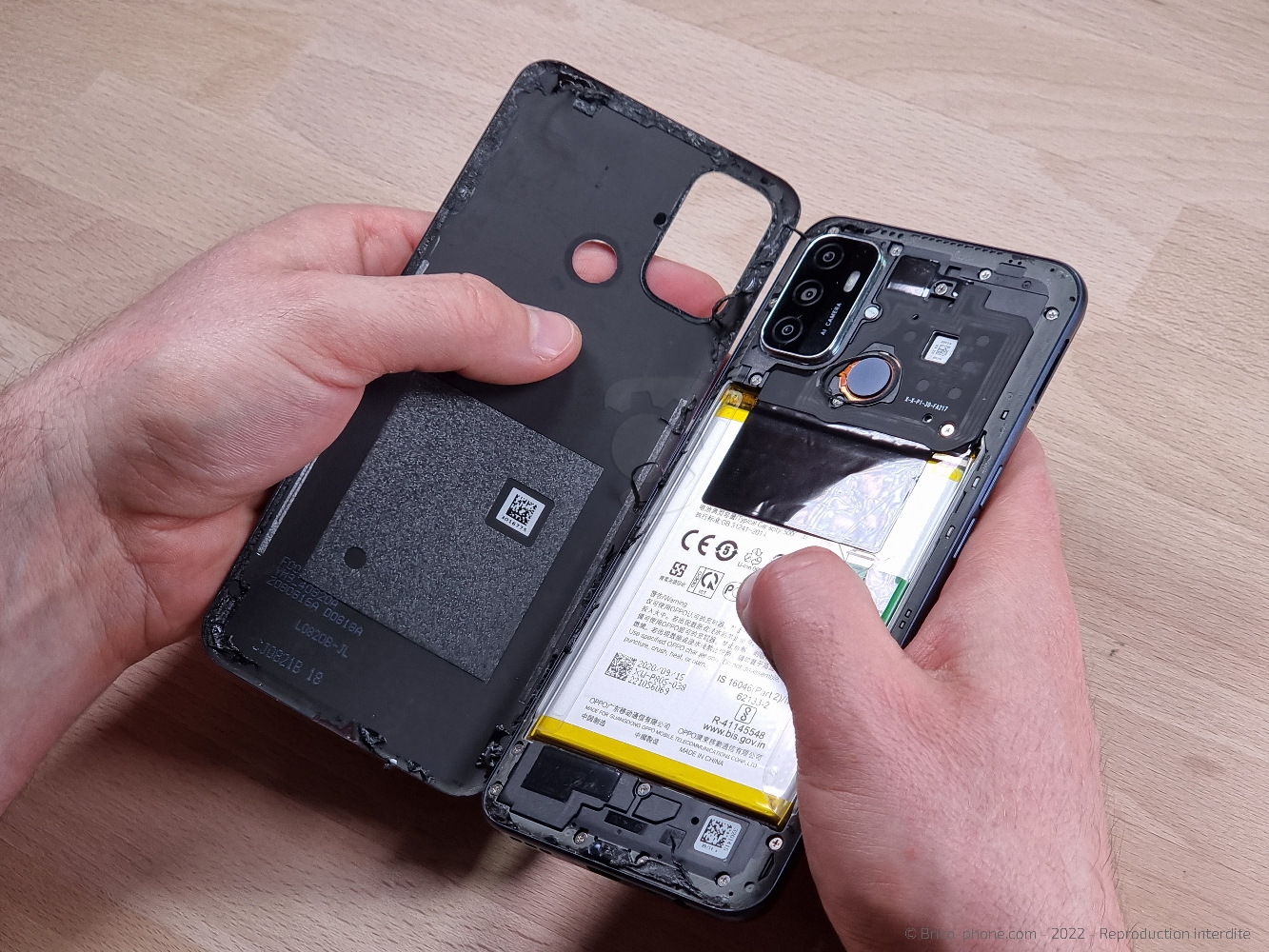

Etape 3 Retirer la vitre arrière

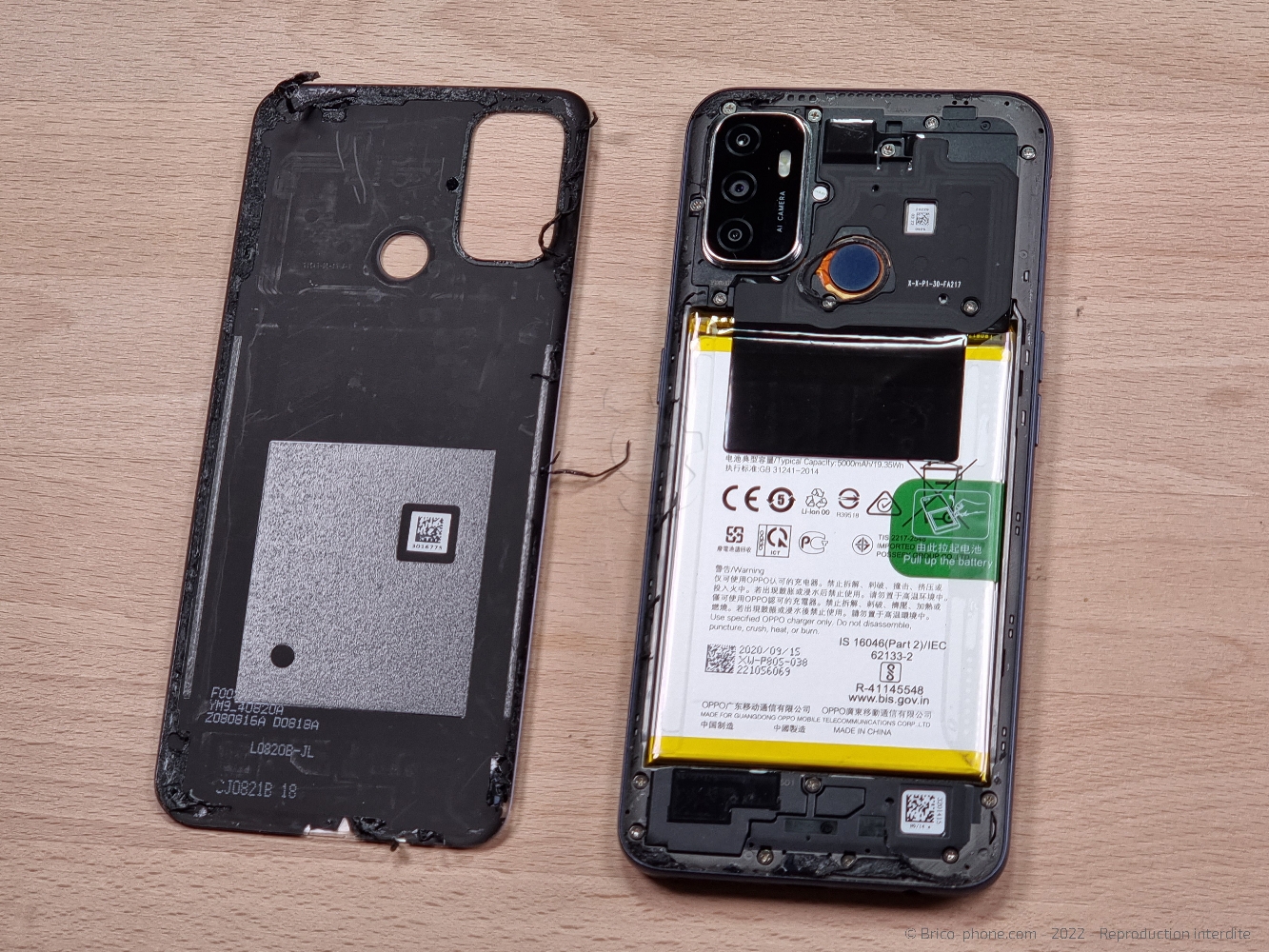

Une fois que la vitre arrière est décollée, ôtez-la du téléphone.

Si jamais vous sentez des points qui ne se décollent pas, vous pouvez chauffer de nouveau un peu la face arrière.

Pièces

Décapeur thermique petit modèle 14.90€

Etape 4

Etape 4 Ôter le joint du lecteur d'empreintes

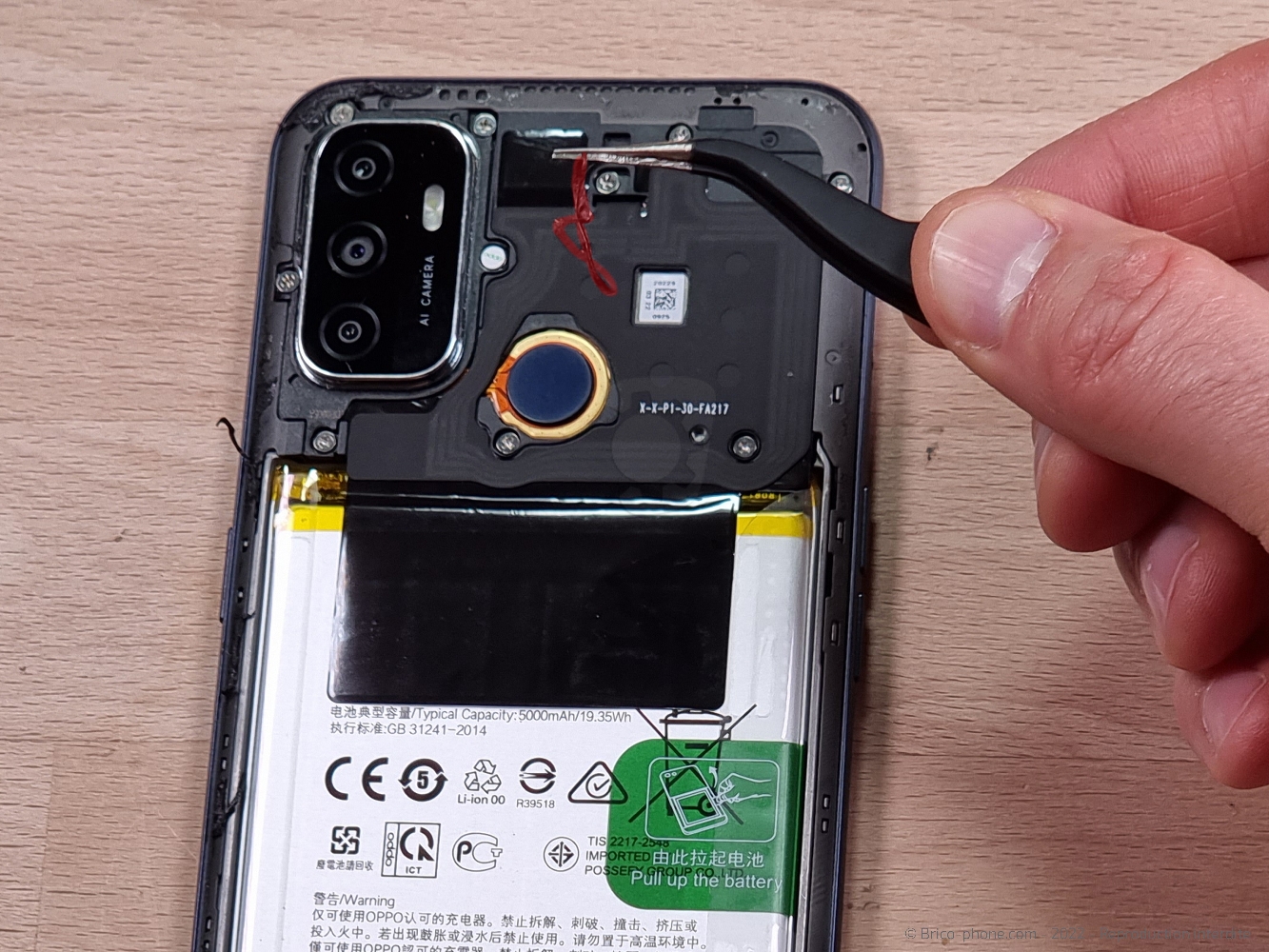

Avec la pincette en métal, retirez le joint qui se trouve autour du lecteur d'empreintes digitales.

Outils

Pince Brucelles

Etape 5

Etape 5 Préparer le châssis intermédiaire

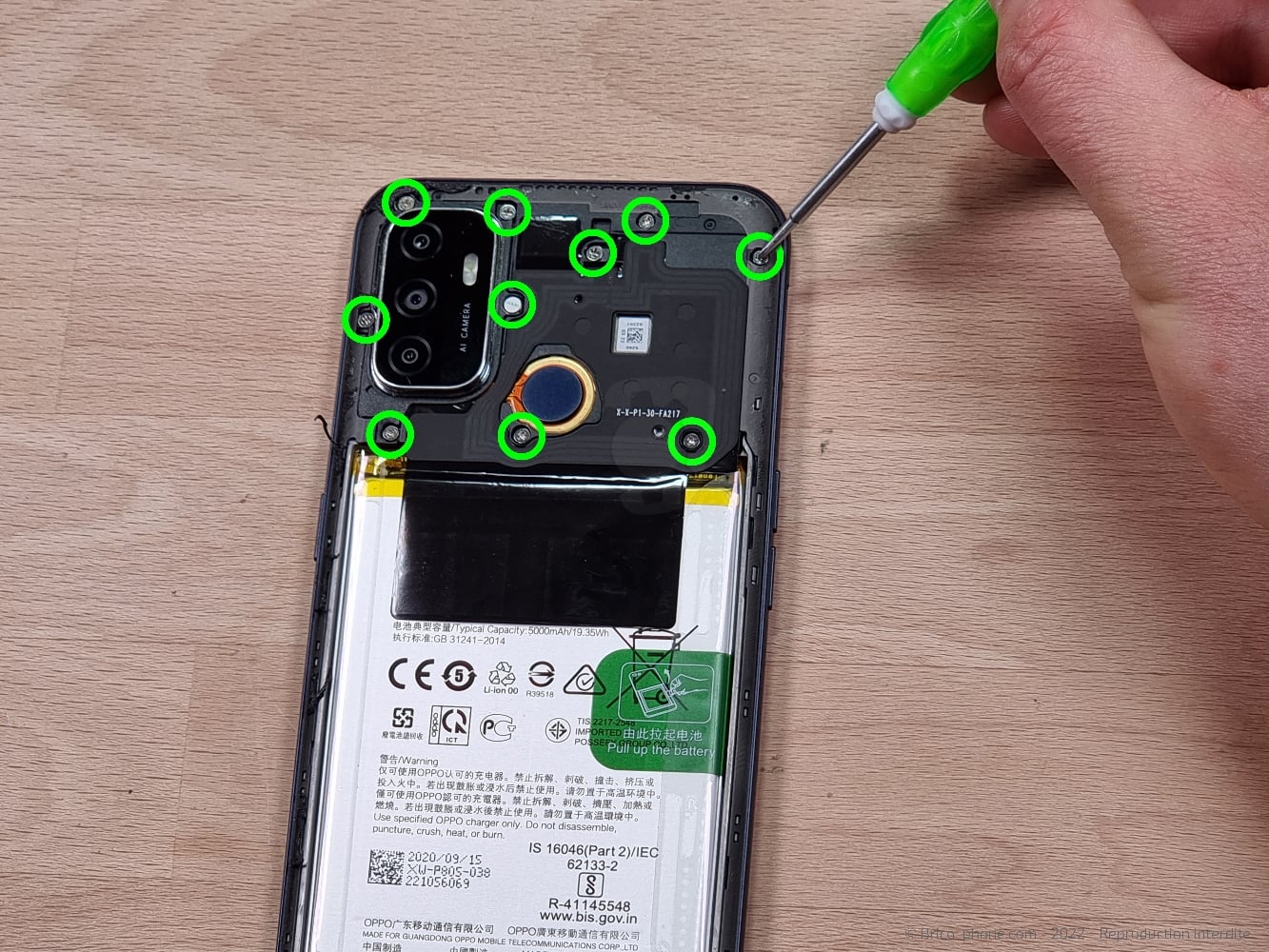

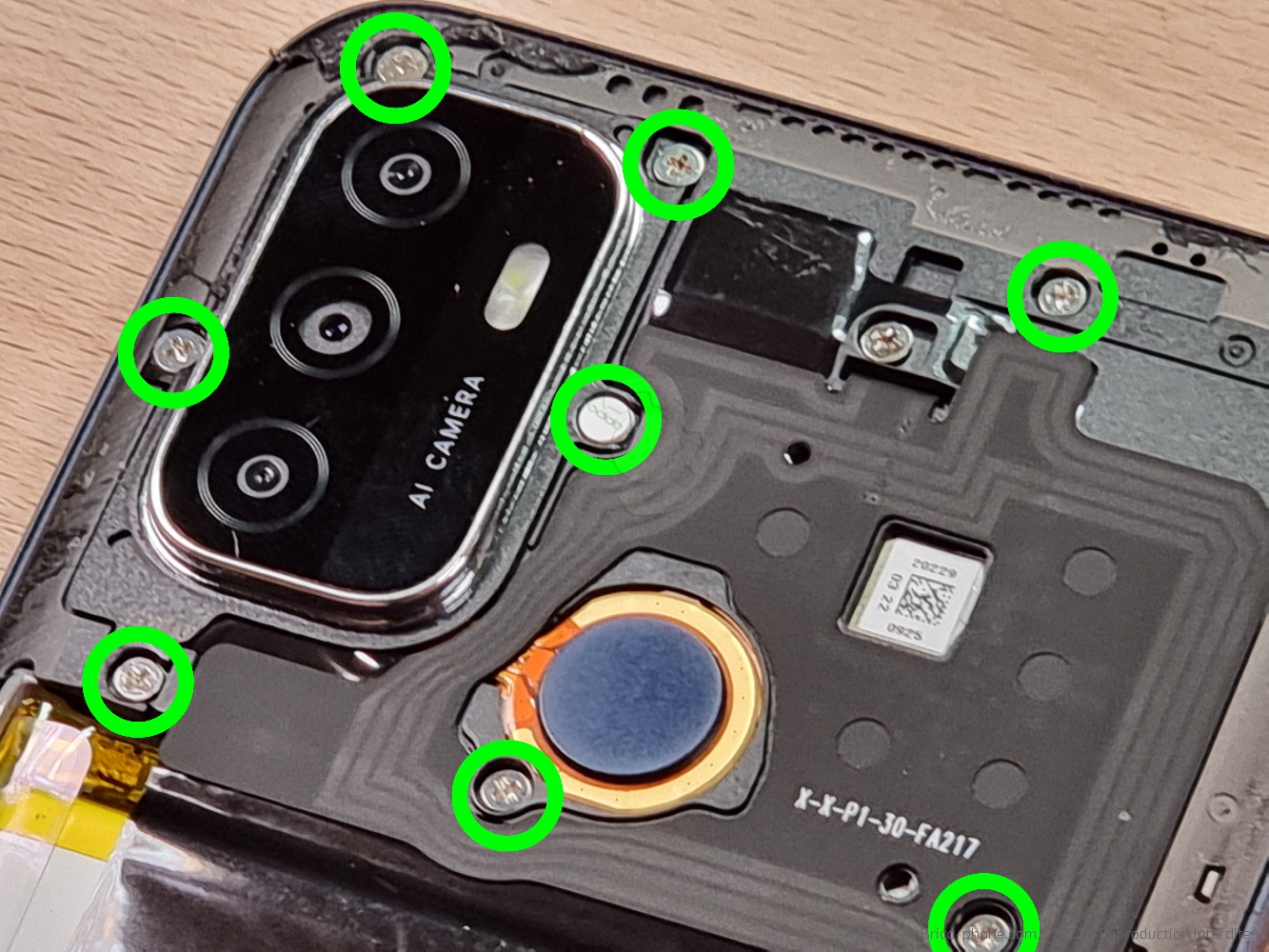

Munissez-vous du tournevis cruciforme pour enlever les 10 vis qui maintiennent la plaquette au dessus de la carte-mère.

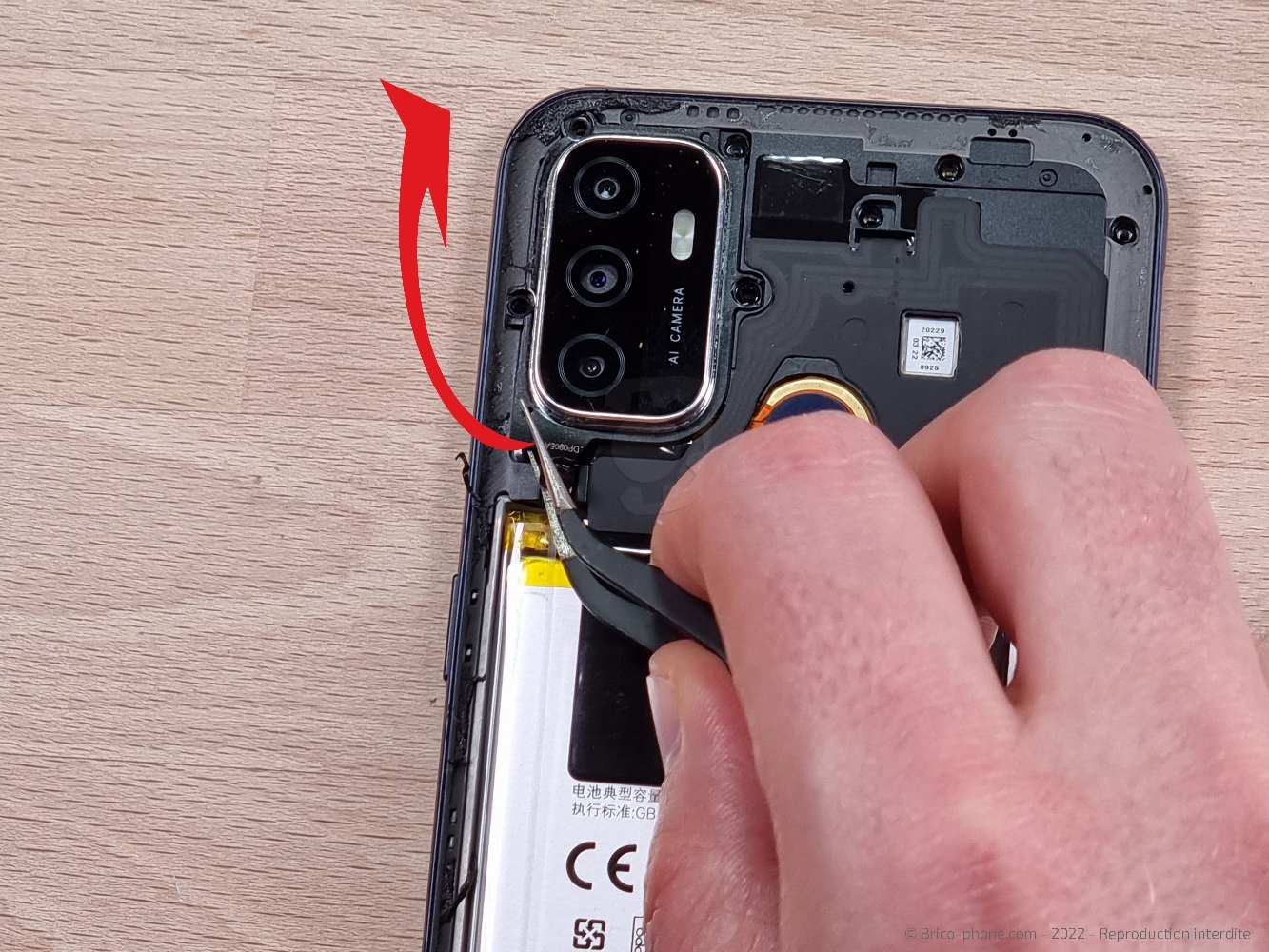

Ôtez le support avec la lentille à l'aide de la pincette.

Outils

Tournevis Cruciforme

Pince Brucelles

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 6

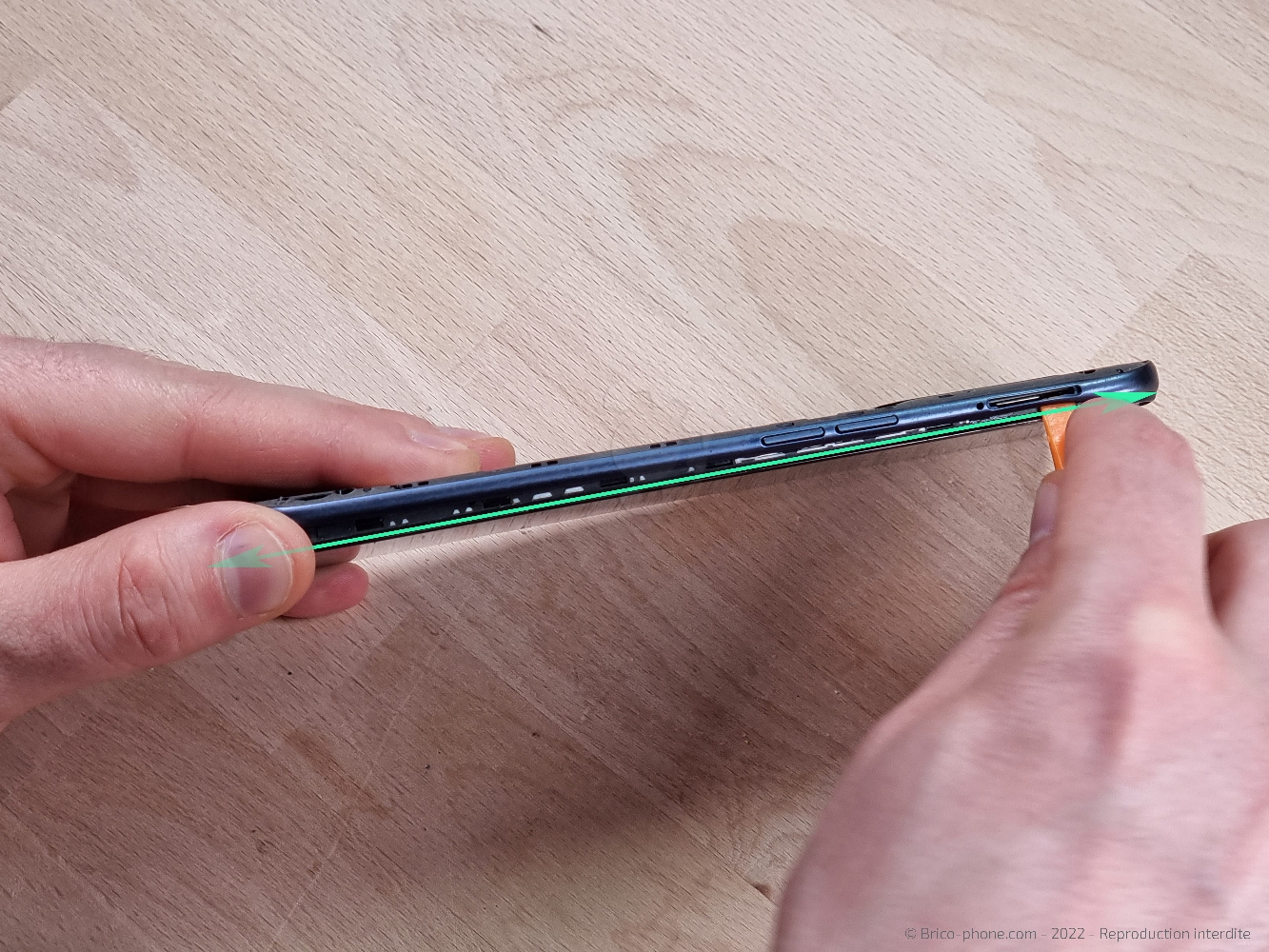

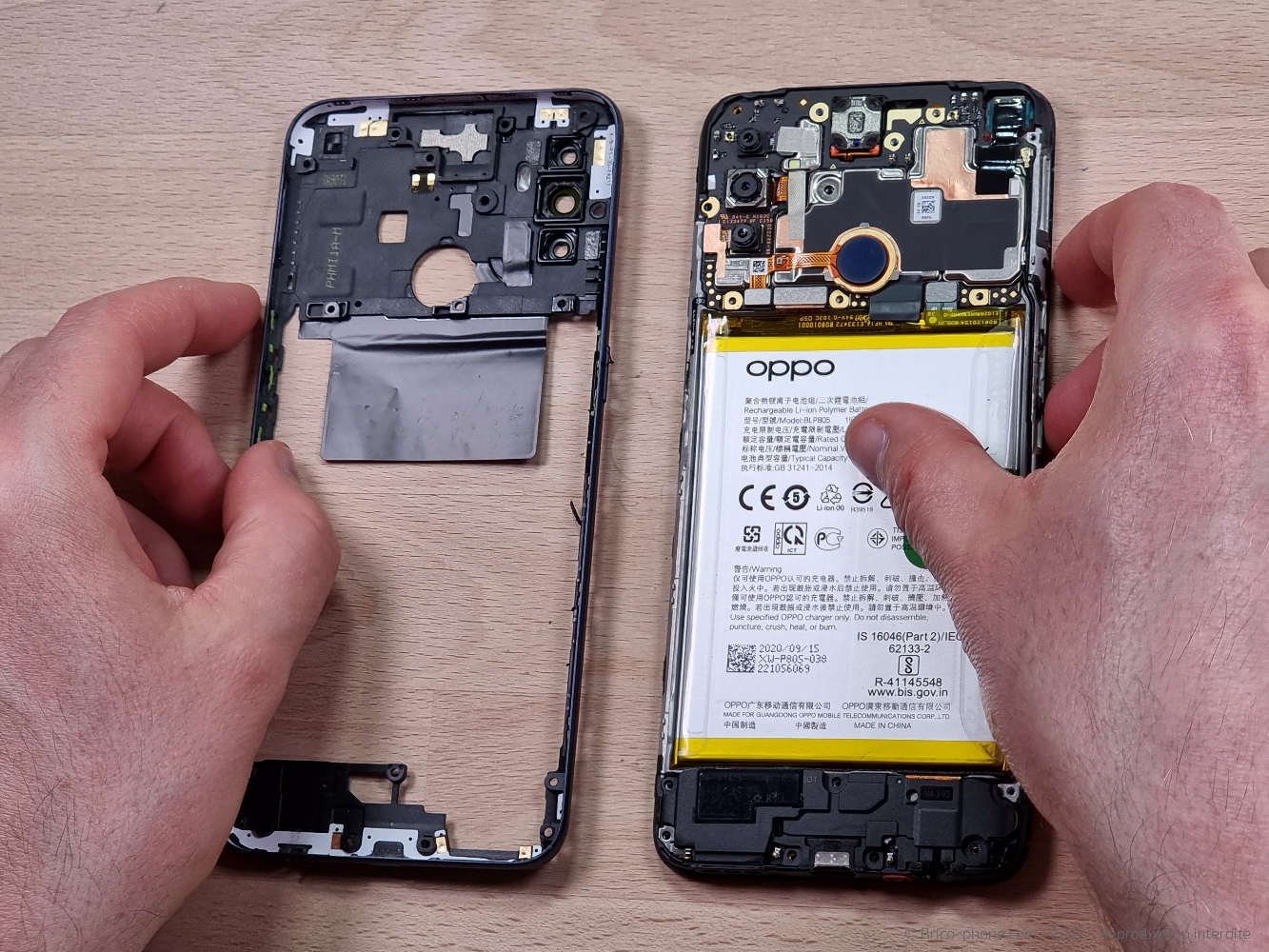

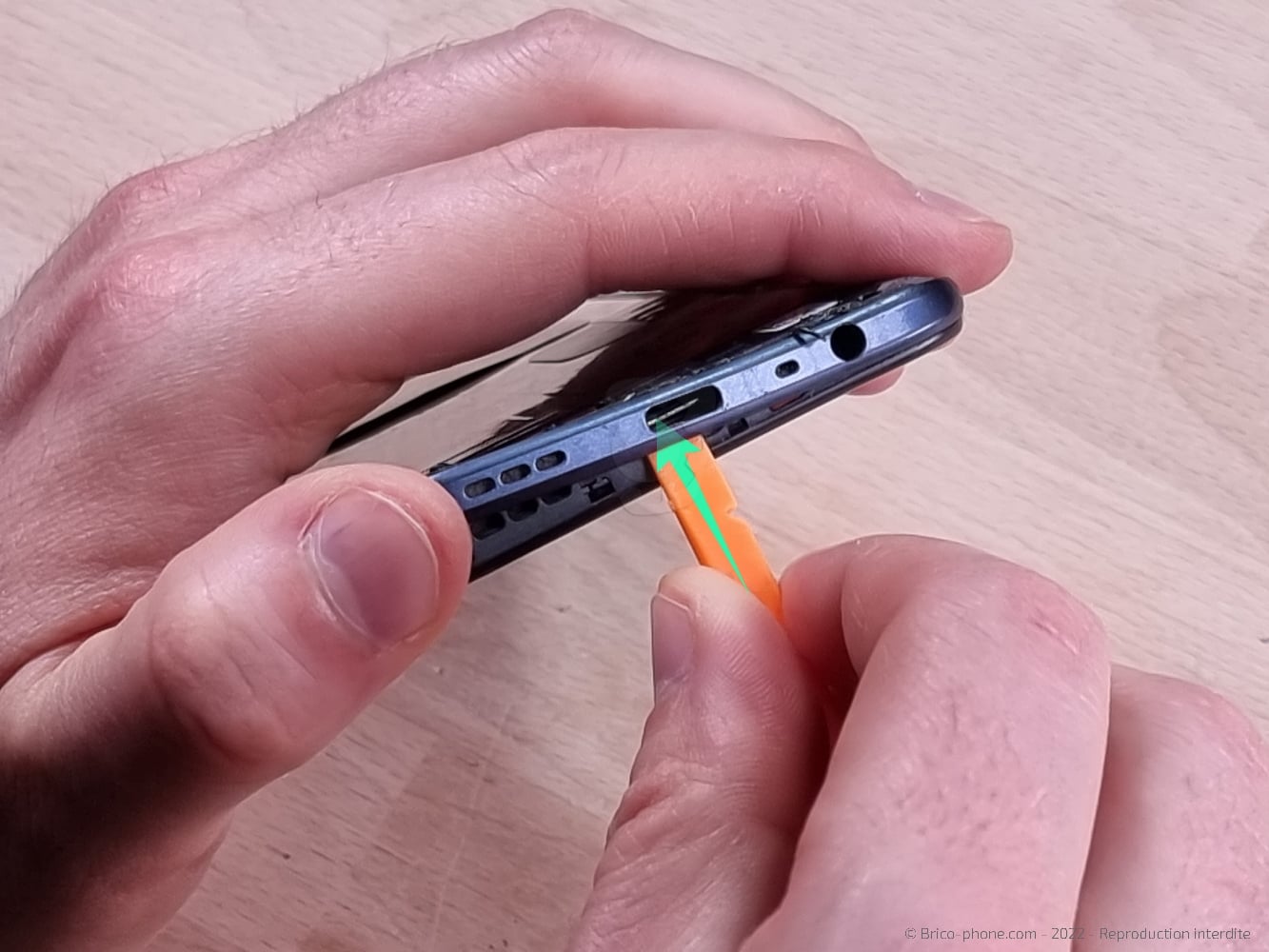

Etape 6 Extraire le châssis intermédiaire

Avec le levier en nylon, déclipsez le châssis intermédiaire par l'intérieur, vous verrez un petit interstice à gauche de la batterie (photo 1).

Une fois que vous l'aurez déclipsé, glissez le spudger entre le châssis intermédiaire et celui de l'écran afin de le retirer du téléphone.

Outils

Levier Nylon

Etape 7

Etape 7 Déconnecter la batterie

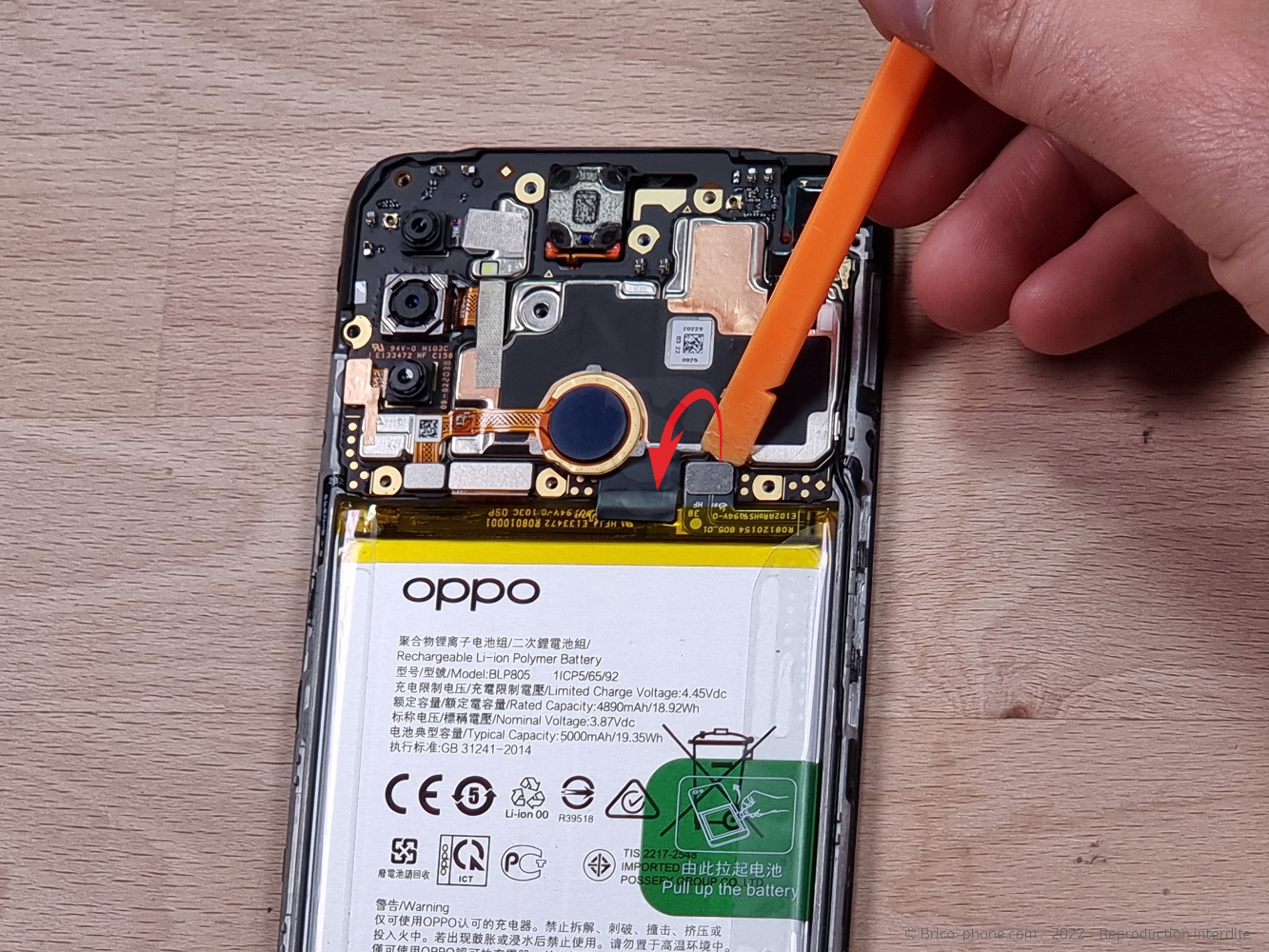

Gardez le levier en main pour déconnecter la batterie.

Outils

Levier Nylon

Etape 8

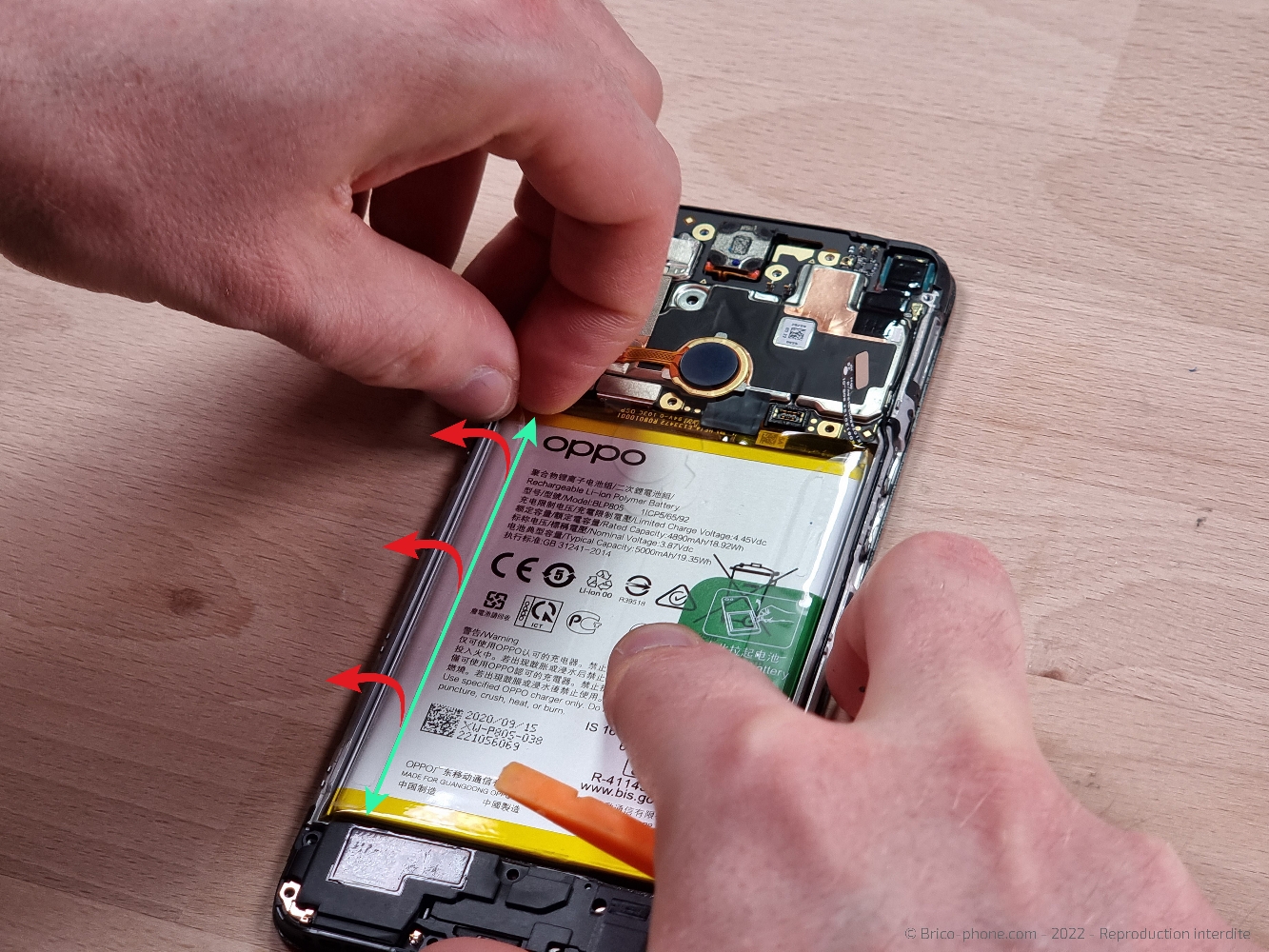

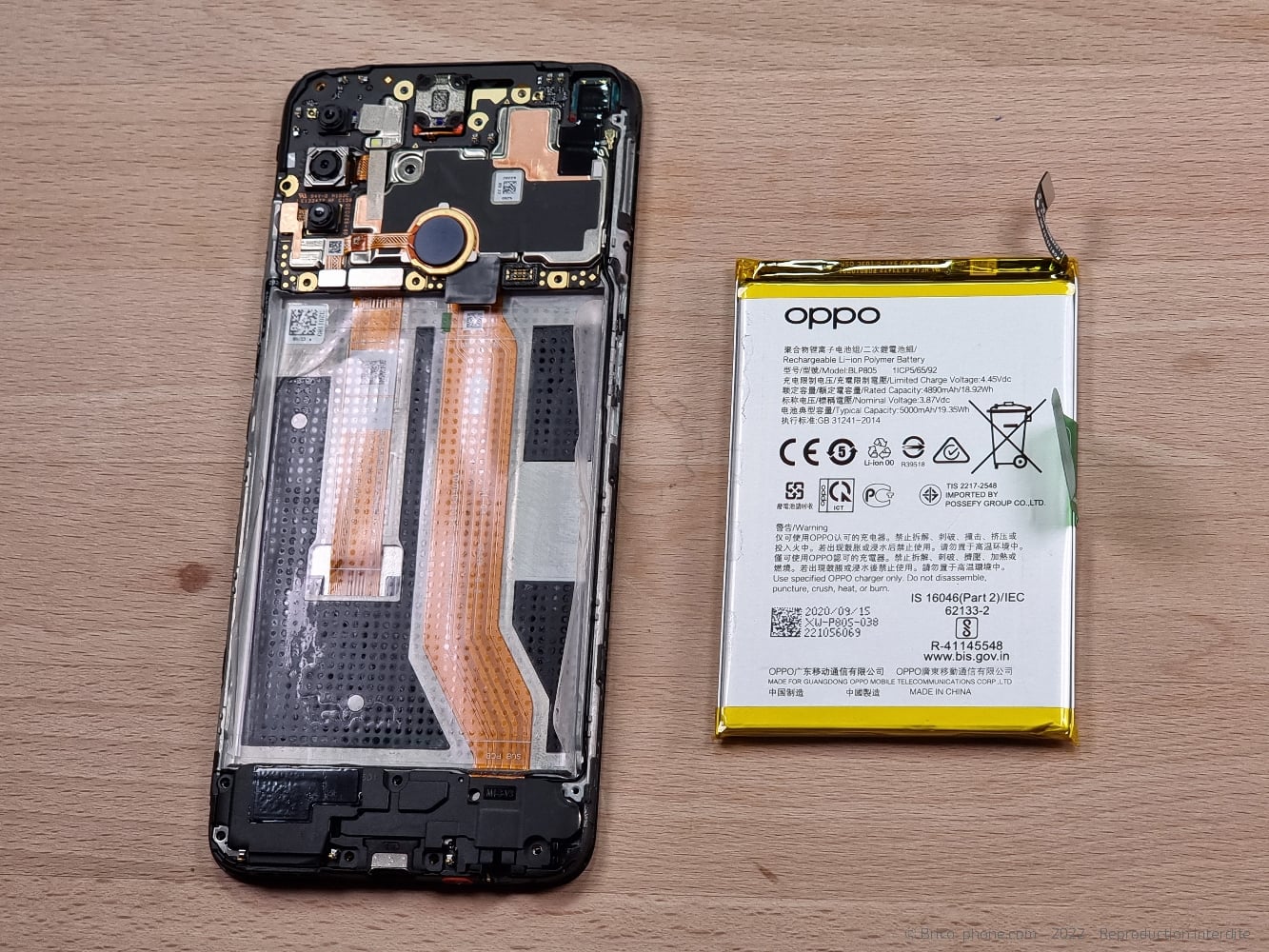

Etape 8 Enlever la batterie

Décollez les parties transparentes qui se trouvent à gauche et à droite de la batterie puis soulevez la languette verte avec le même ustensile.

Attrapez la languette afin de tirer la batterie en dehors du téléphone.

Outils

Levier Nylon

Etape 9

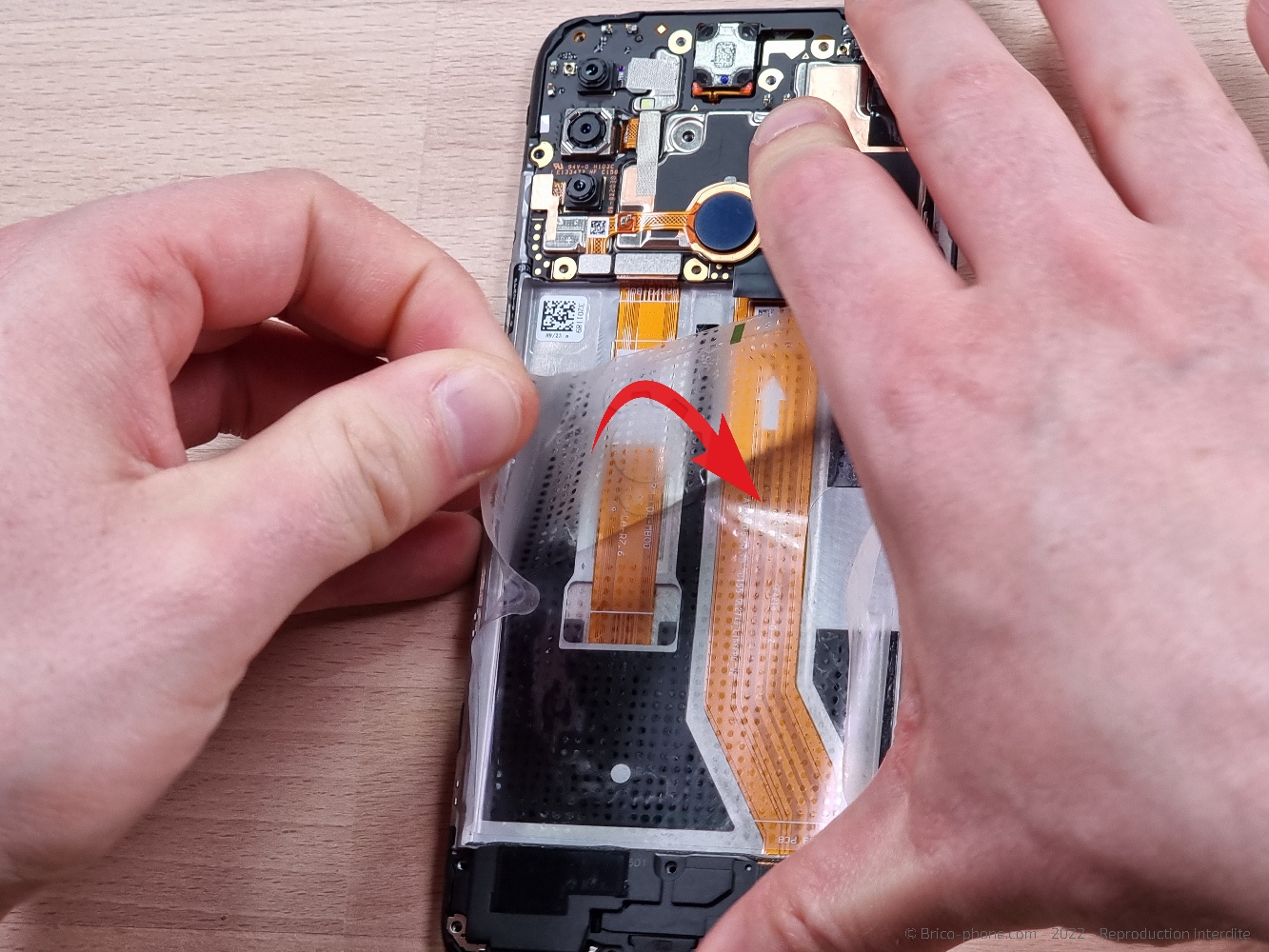

Etape 9 Retirer le sticker de la batterie

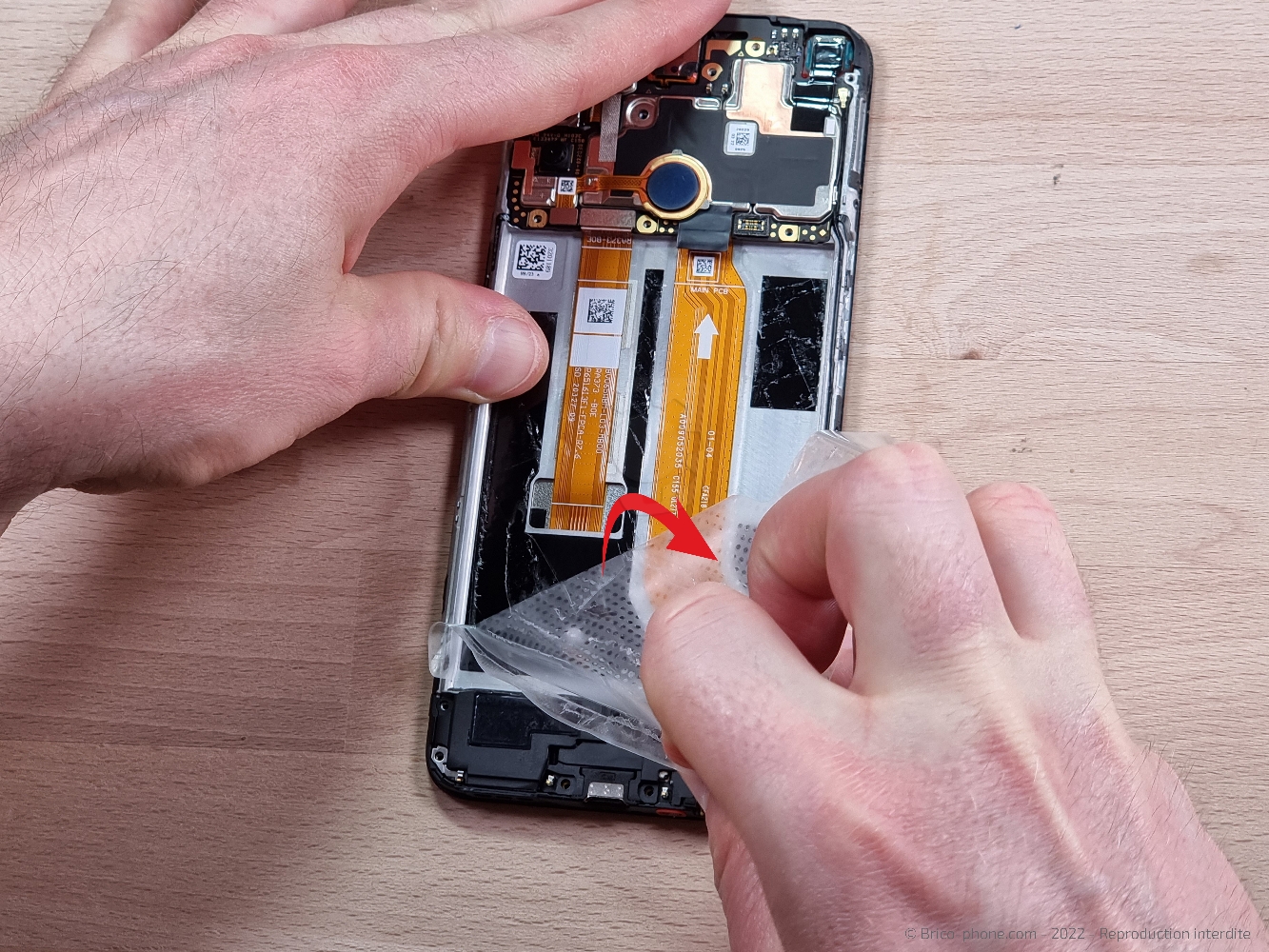

Pour retirer le sticker de la batterie qui est encore dans le châssis, il vous suffit de le tirer pour le décoller.

Etape 10

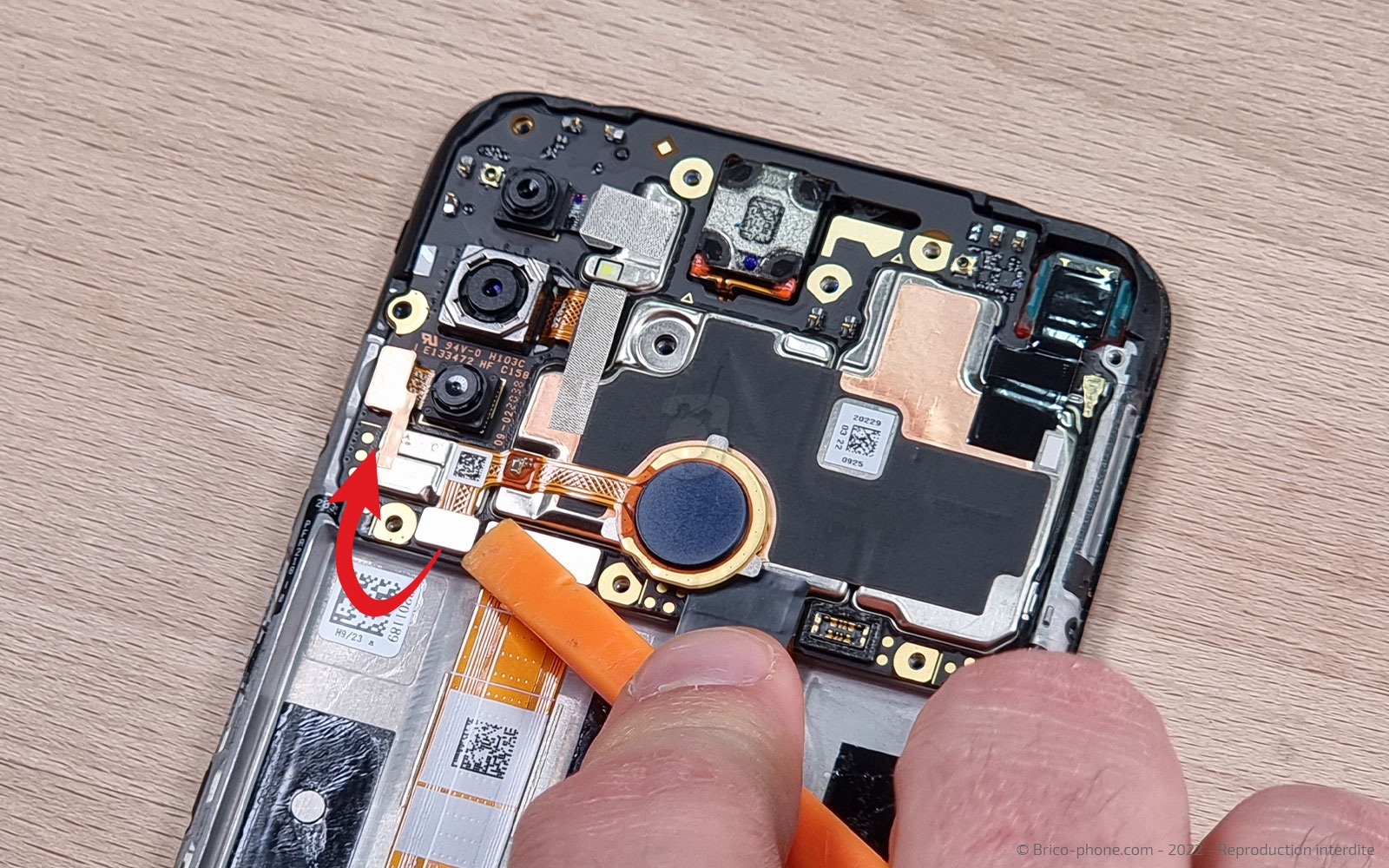

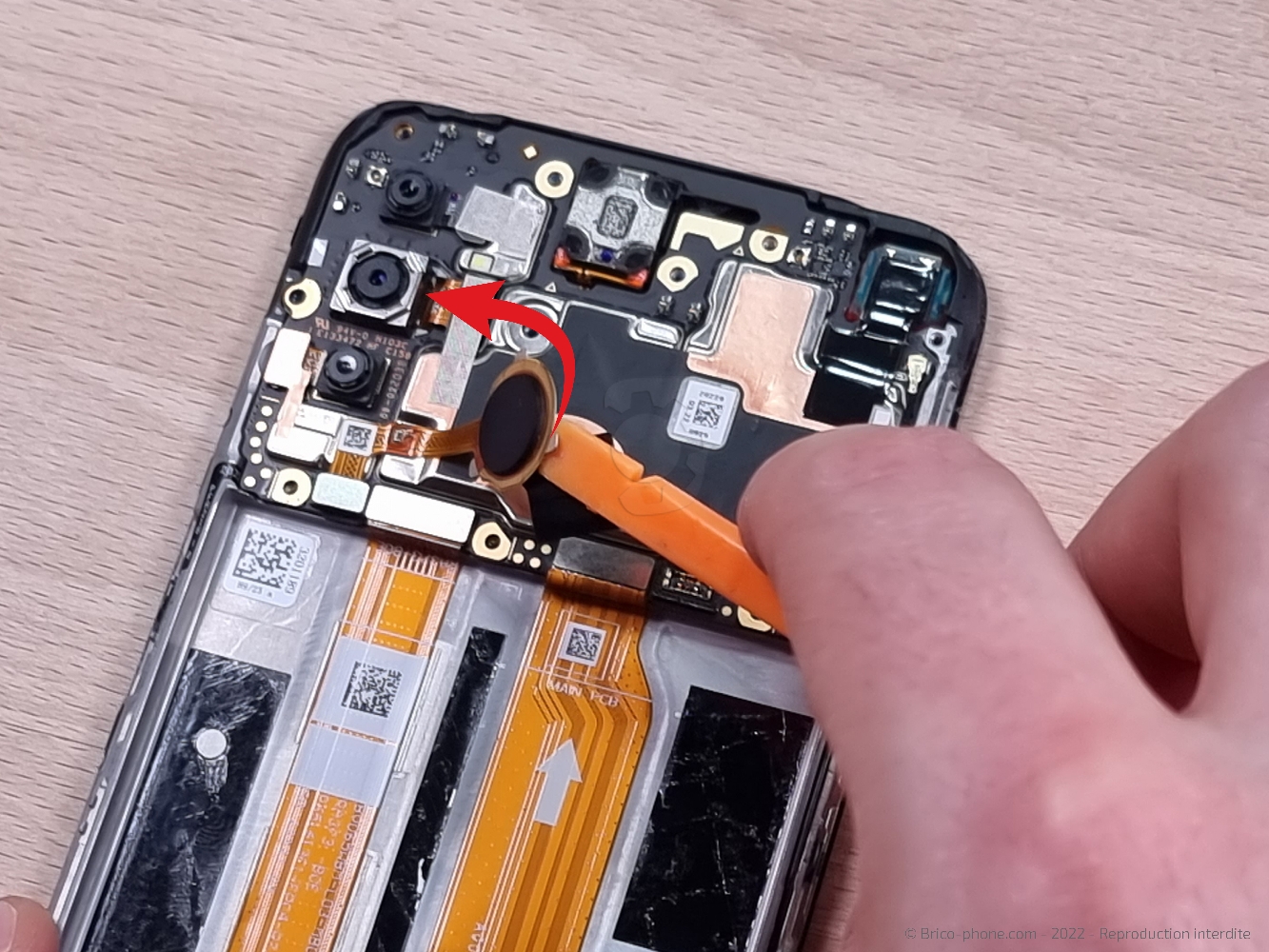

Etape 10 Déconnecter le lecteur d'empreintes

Déconnectez le lecteur d'empreintes avec le spudger et ôtez-le.

Outils

Levier Nylon

Etape 11

Etape 11 Déconnecter l'écran

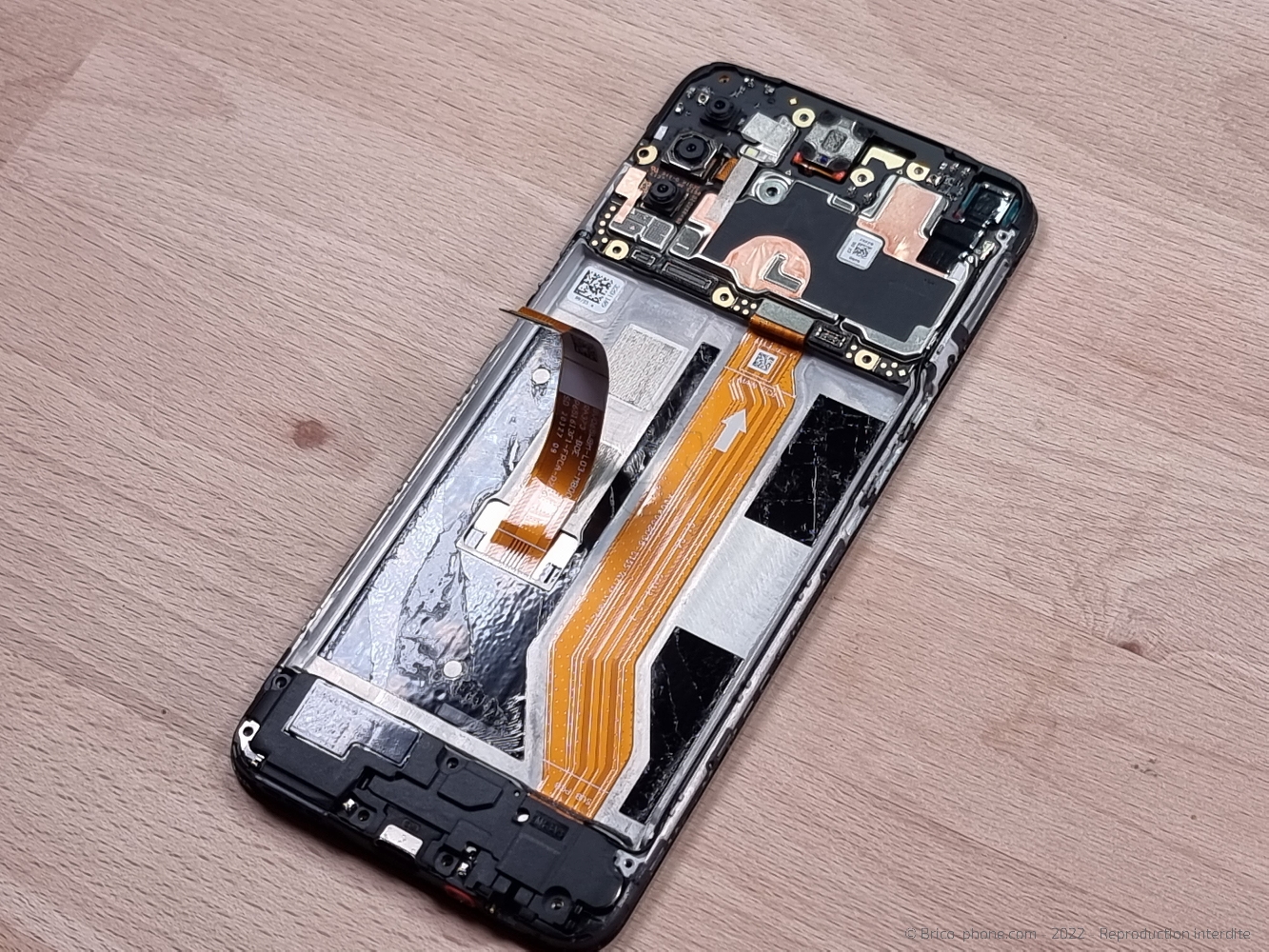

Toujours avec le levier, déconnectez la nappe de l'écran.

Outils

Levier Nylon

Etape 12

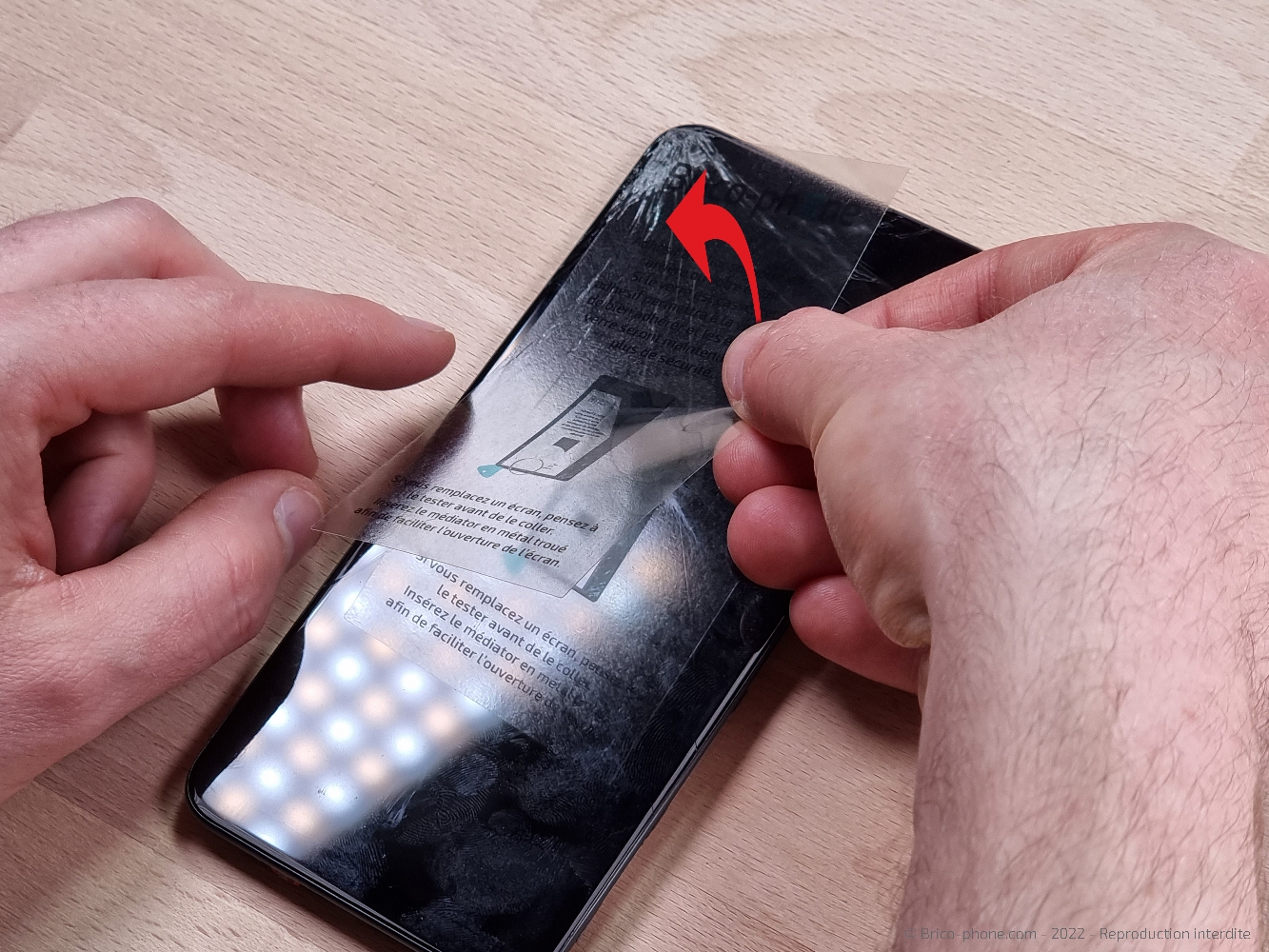

Etape 12 Préparer l'écran

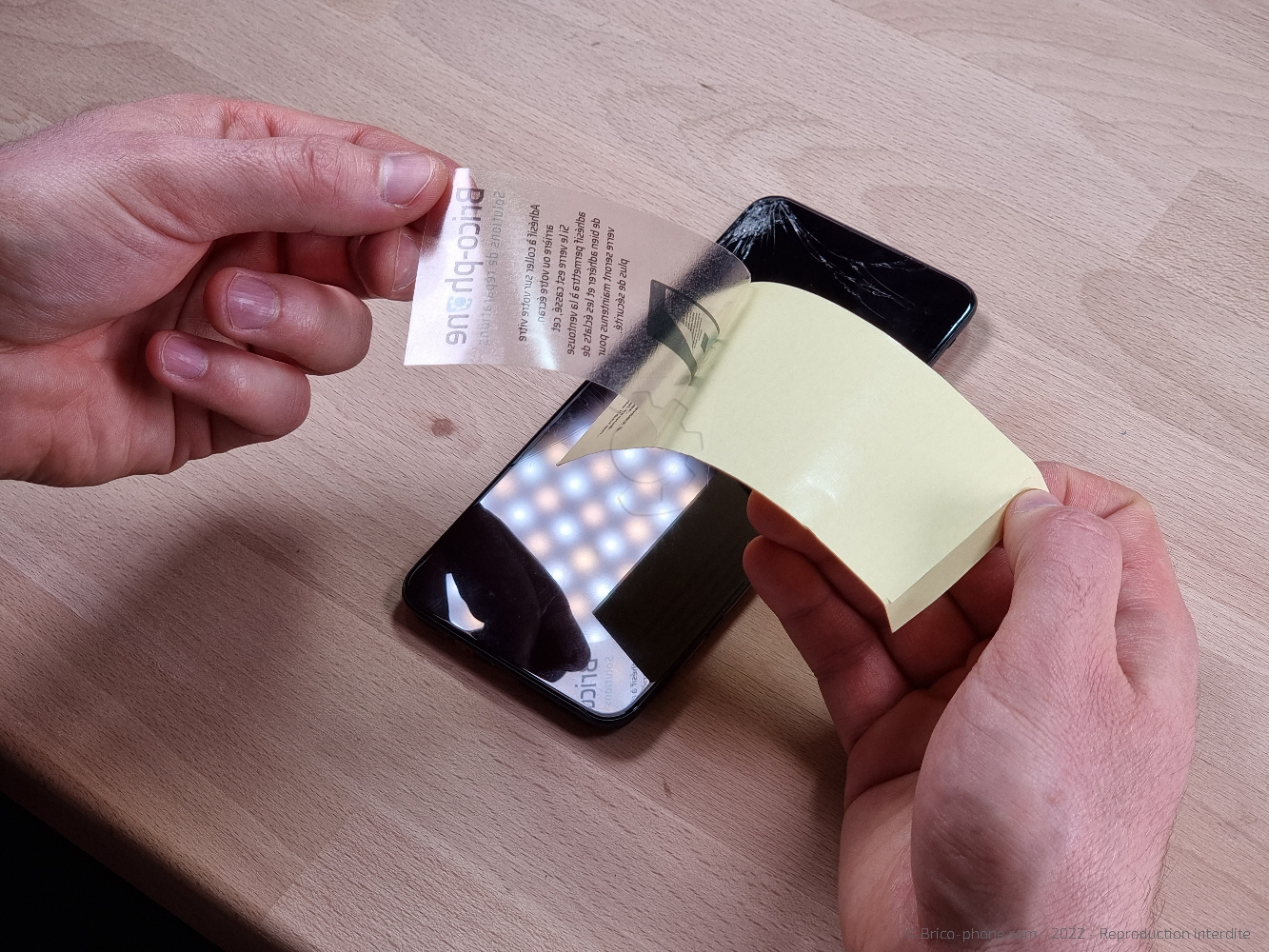

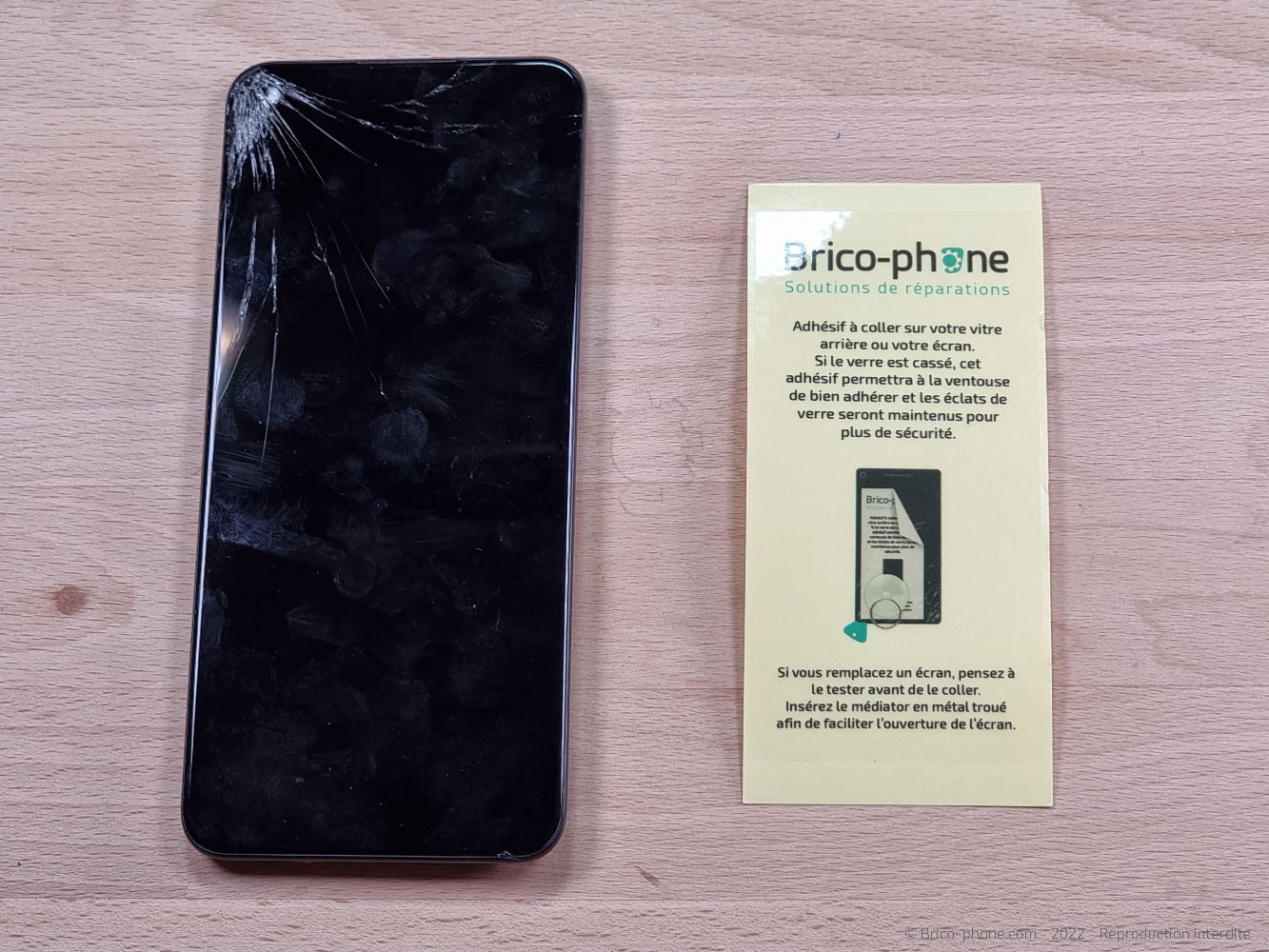

Si votre écran est trop cassé, vous pouvez utiliser le sticker qui se trouve dans le kit outils sur la partie la plus casée.

Etape 13

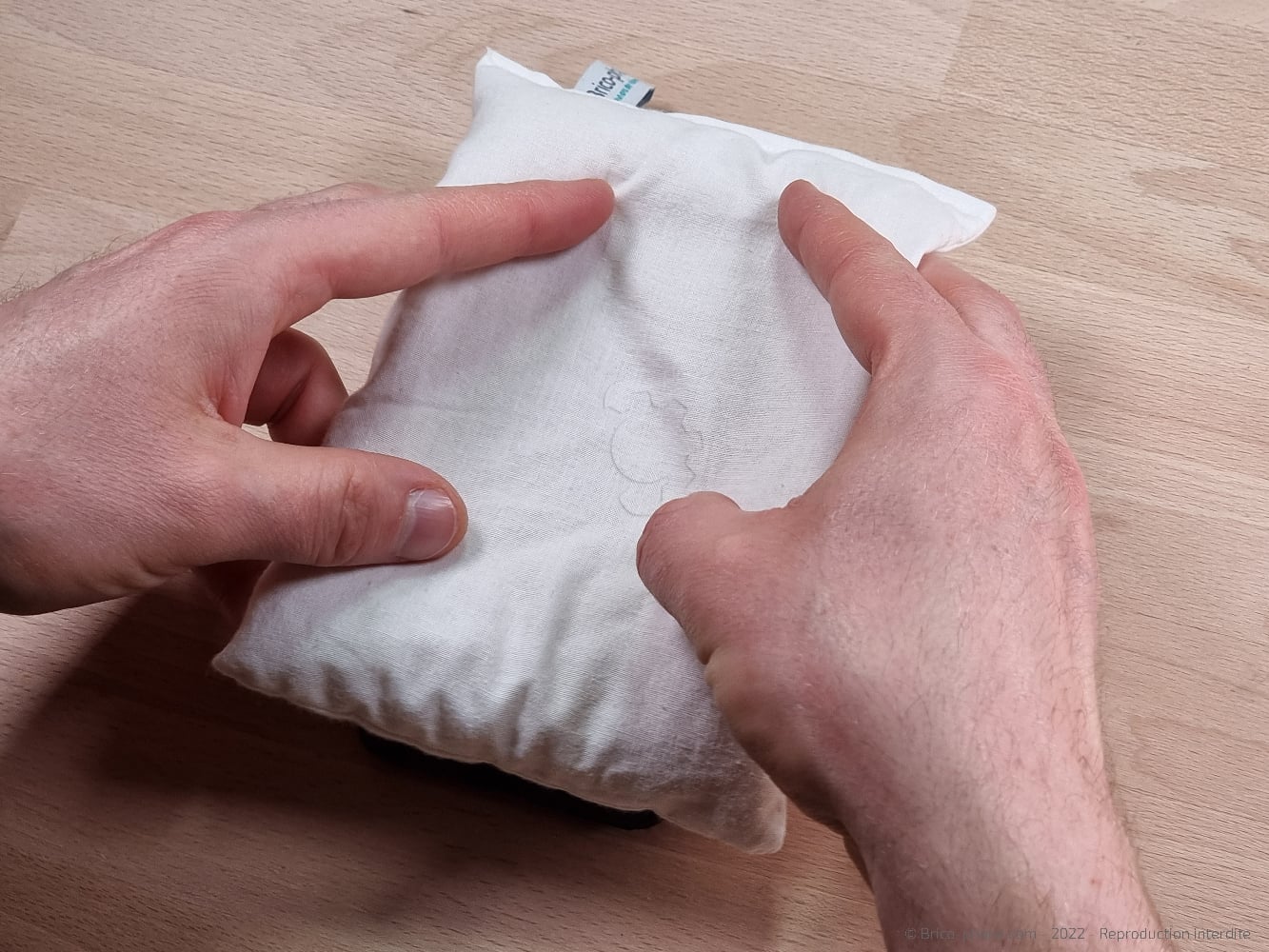

Etape 13 Chauffer l'écran

Même méthode que pour la vitre arrière, appliquez le coussin chauffant que vous aurez passé environ 1 minutes 30 au micro-onde pendant 45 secondes sur l'écran.

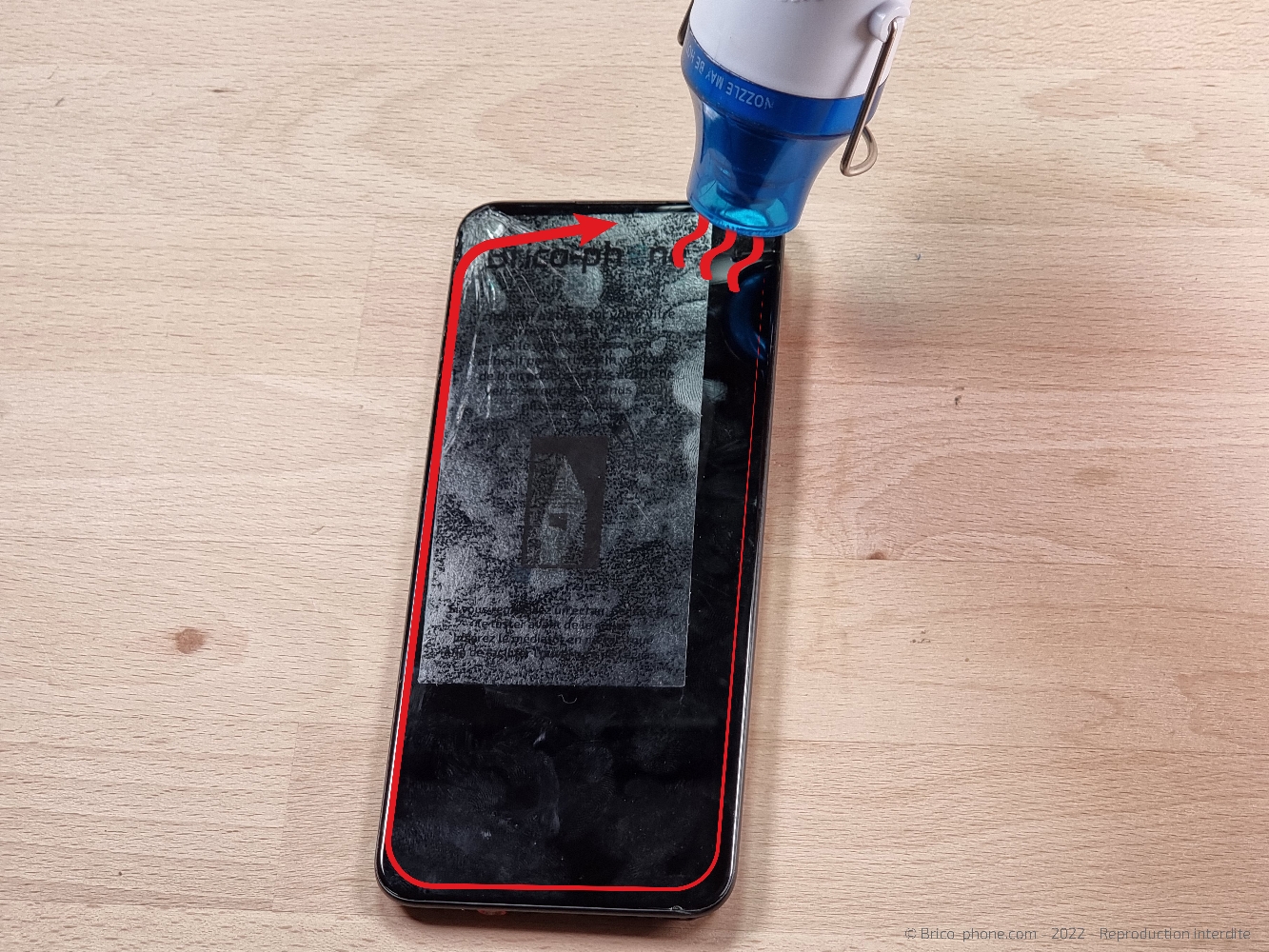

Vous pouvez chauffer le contour de l'écran environ 30 secondes avec votre sèche-cheveux ou votre décapeur thermique. Cela permet de ramollir le sticker ou la colle de l'écran afin de le retirer plus facilement du téléphone.

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 14

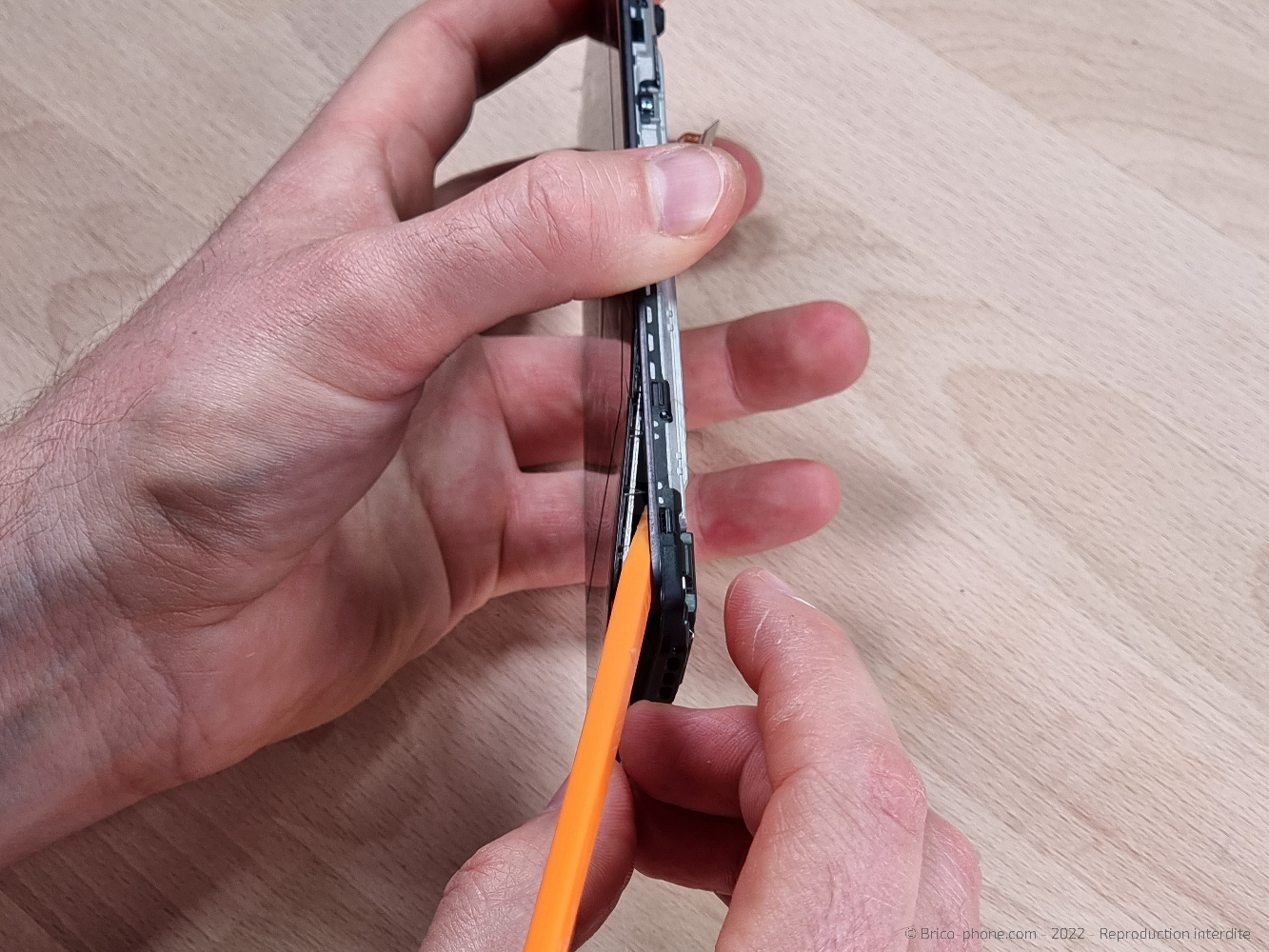

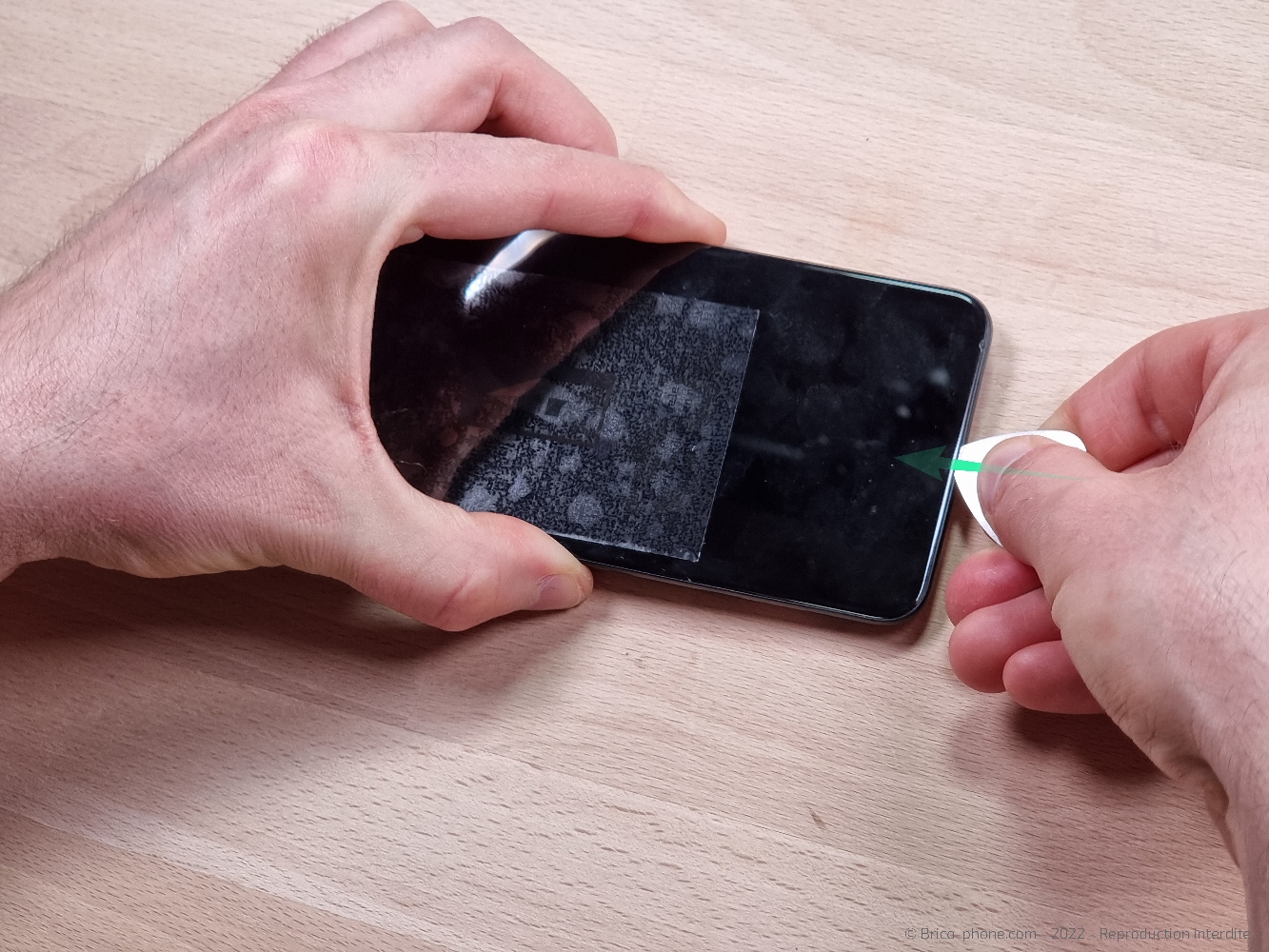

Etape 14 Créer un point d'insertion pour l'écran

Insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion.

Si vous pouvez, décollez toute la partie basse afin de pouvoir glisser le levier en nylon sous le LCD.

Outils

Levier Nylon

Médiator

Etape 15

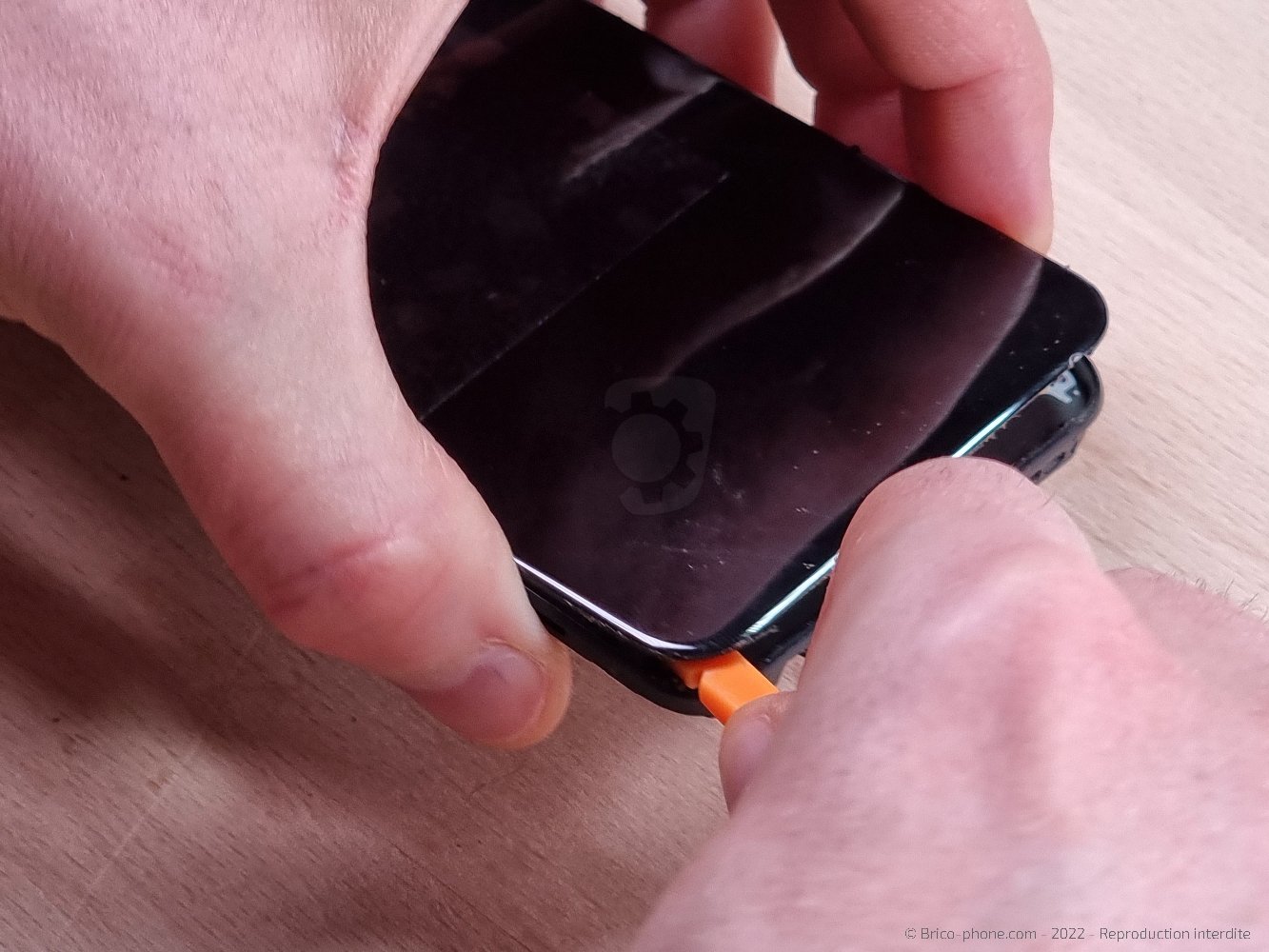

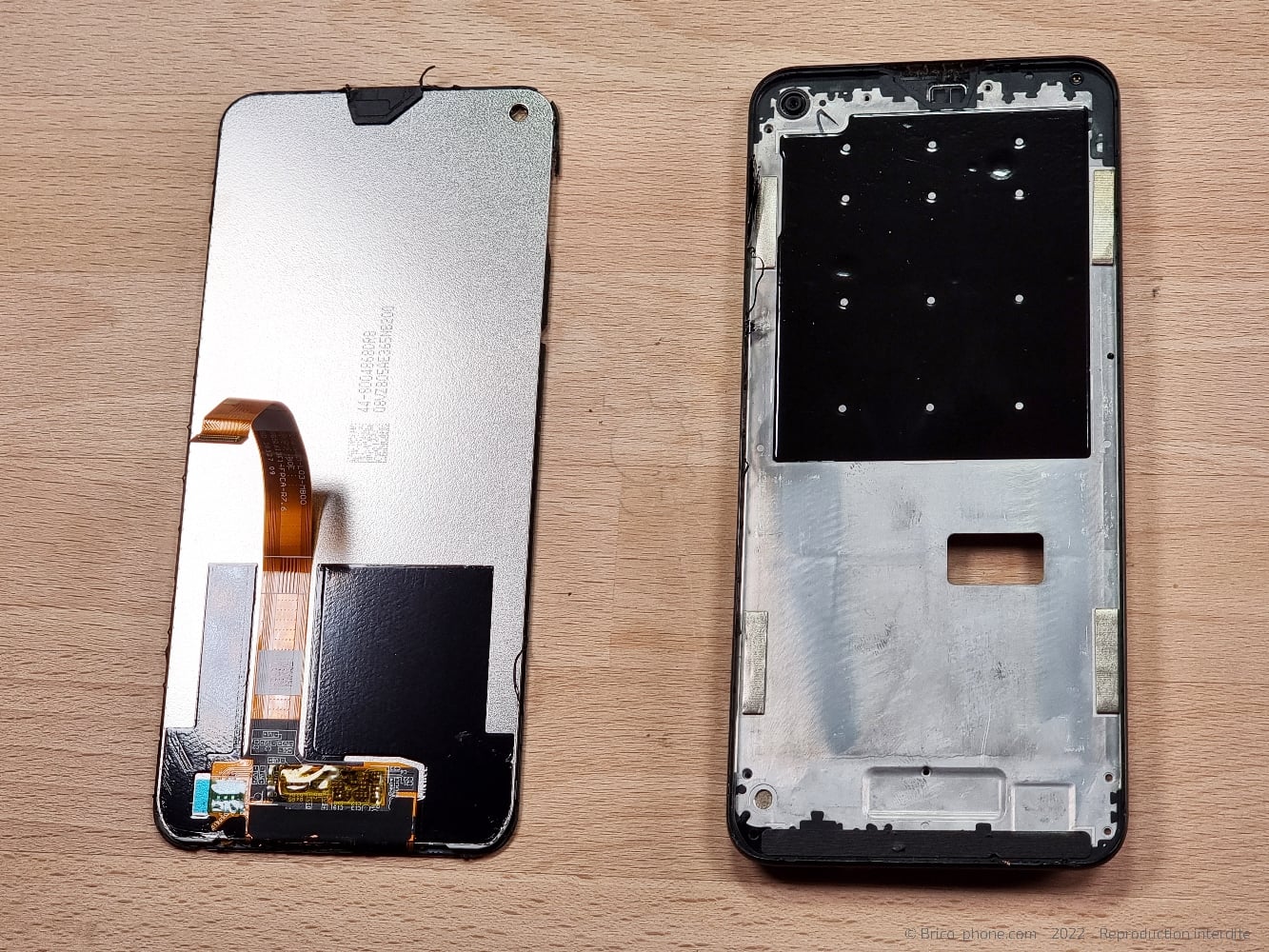

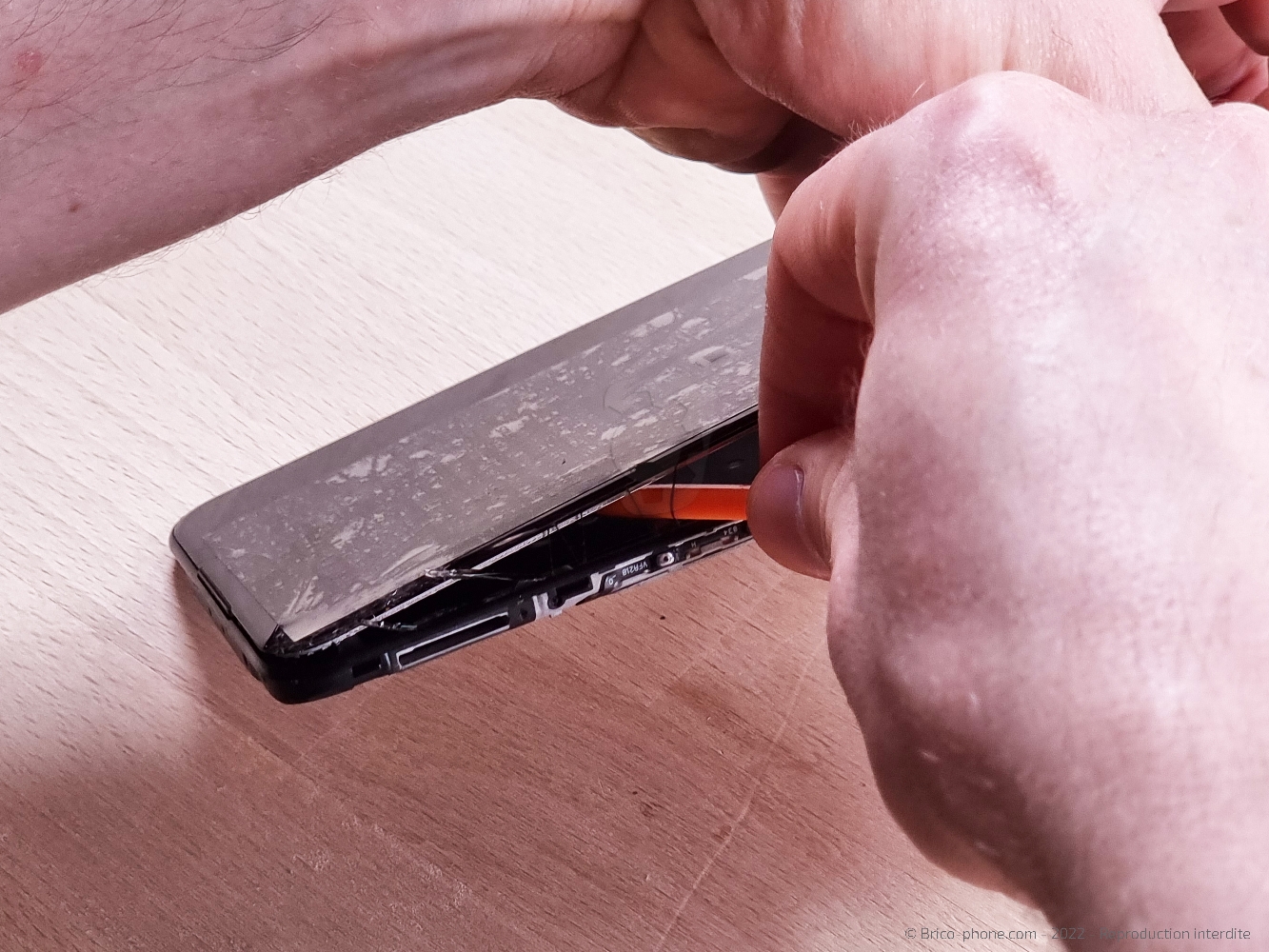

Etape 15 Décoller l'écran

Une fois que vous serez passé sous le LCD, il ne reste plus qu'à faire le tour du téléphone afin de décoller l'écran de son châssis.

Outils

Levier Nylon

Etape 16

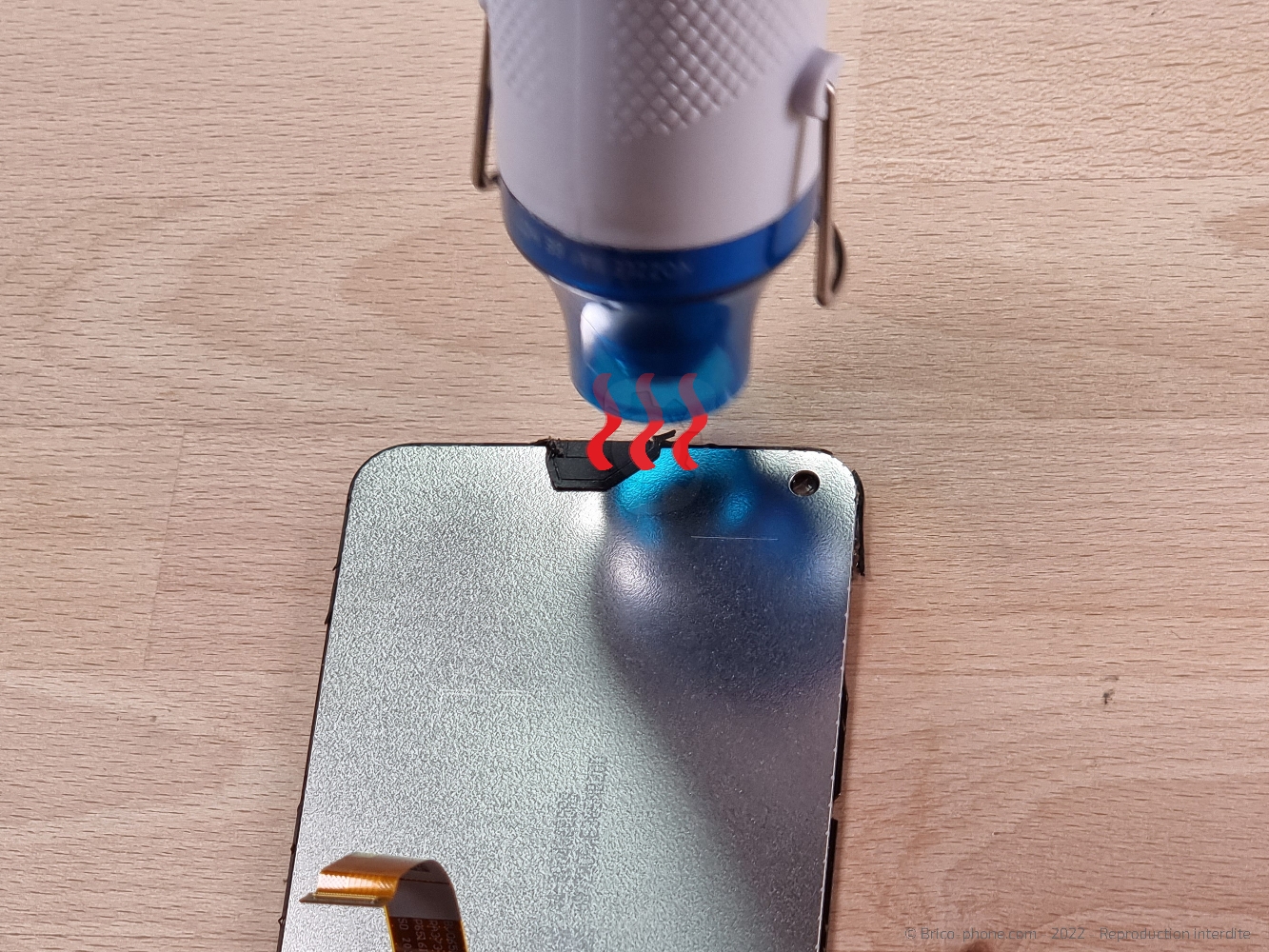

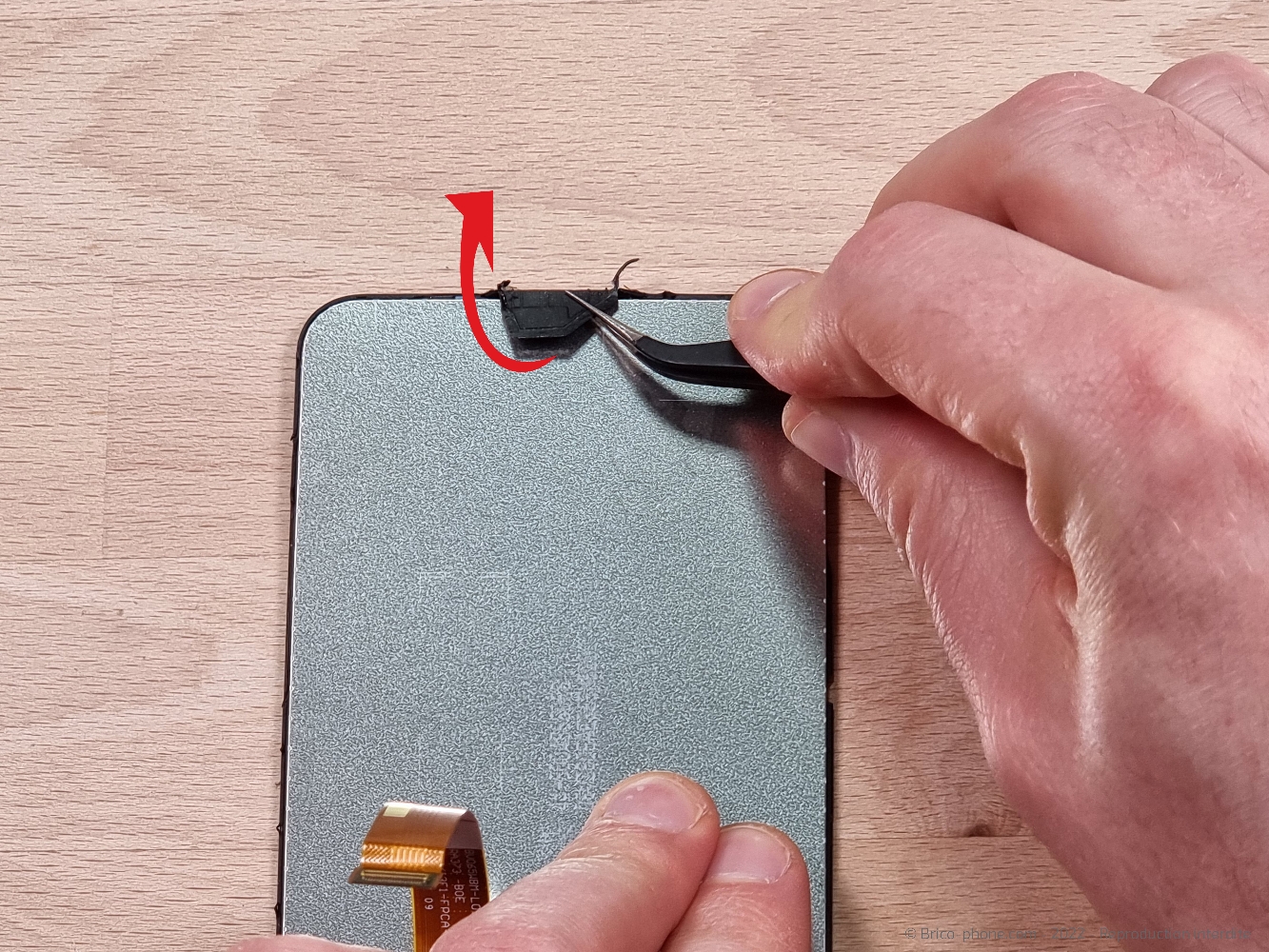

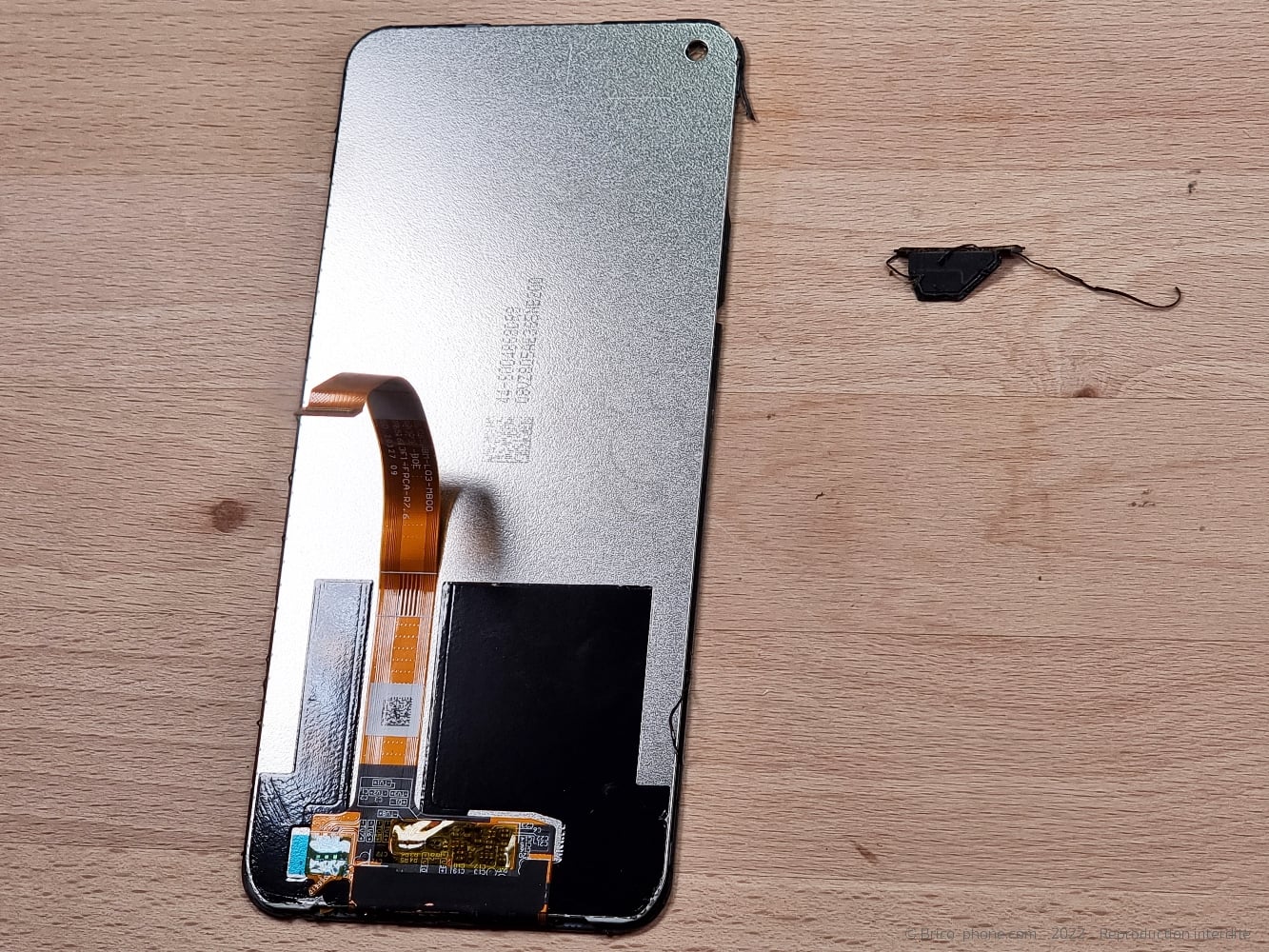

Etape 16 Récupérer la grille de l'écran

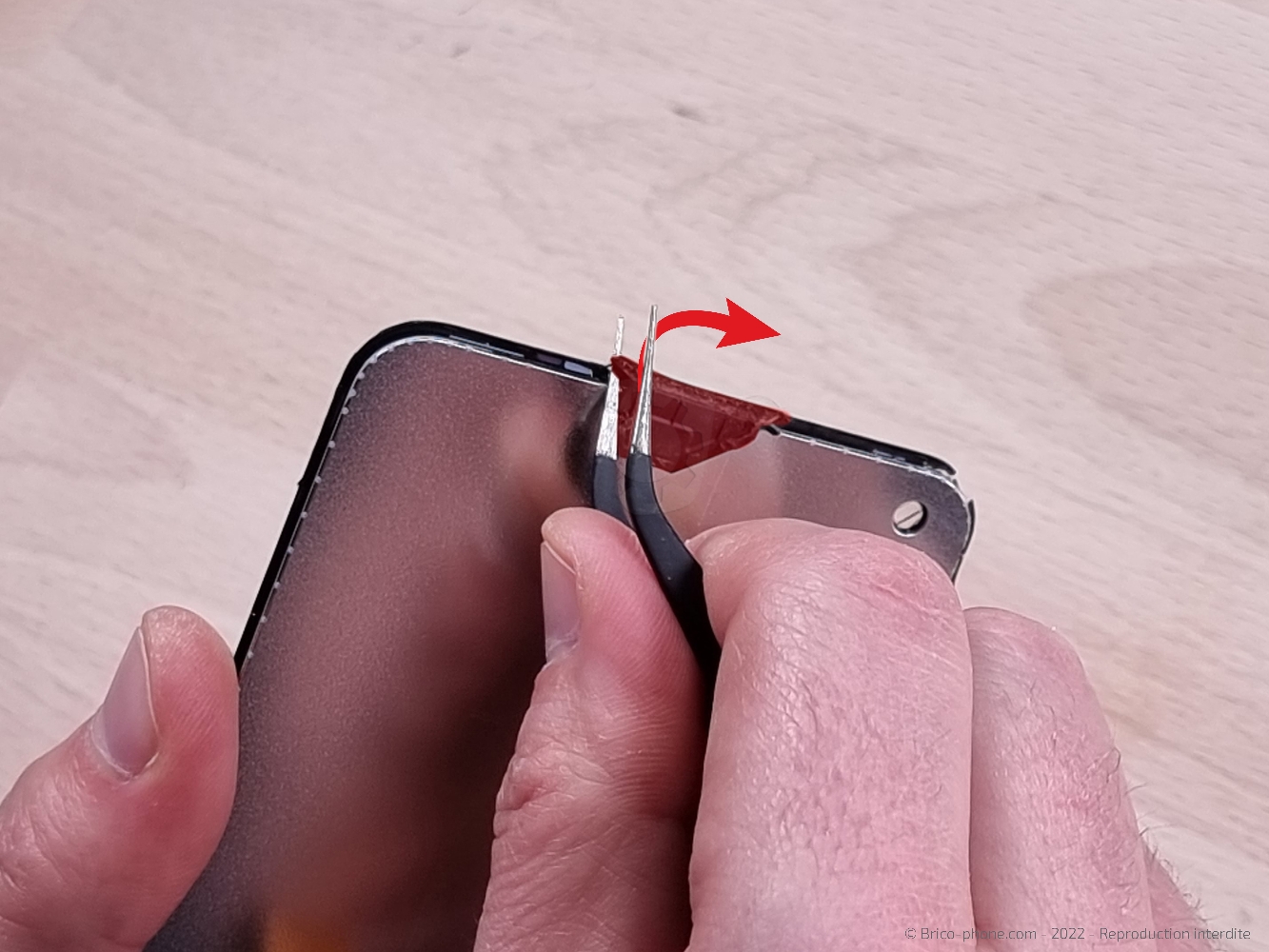

Chauffez légèrement la grille qui se trouve sur le haut de l'écran avant de l'ôter avec la pincette.

Outils

Pince Brucelles

Pièces

Décapeur thermique petit modèle 14.90€

Etape 17

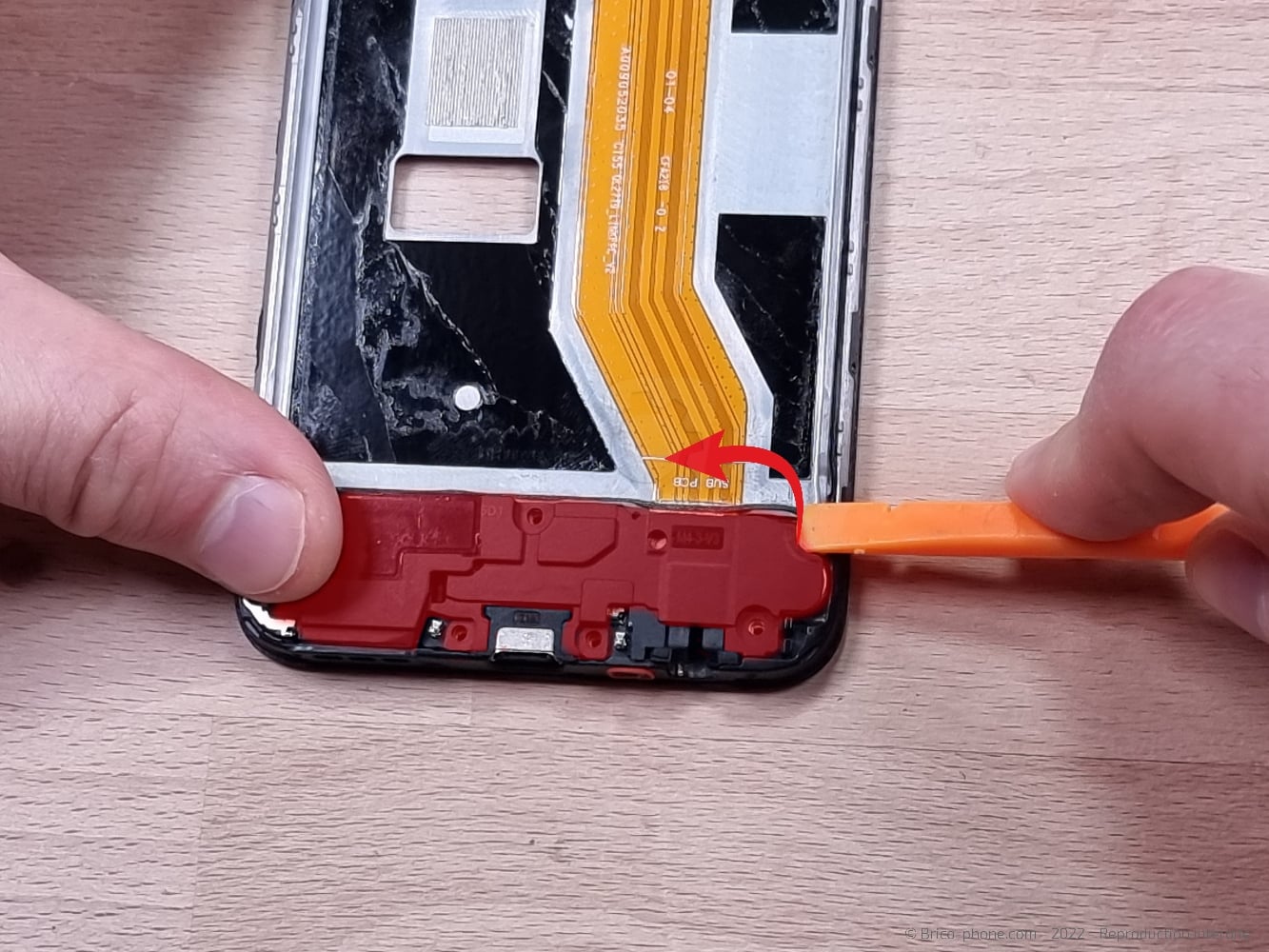

Etape 17 Extraire le HP externe

Passons sur la partie basse du téléphone pour extraire le haut-parleur externe à l'aide du spudger.

Outils

Levier Nylon

Etape 18

Etape 18 Préparer le connecteur de charge

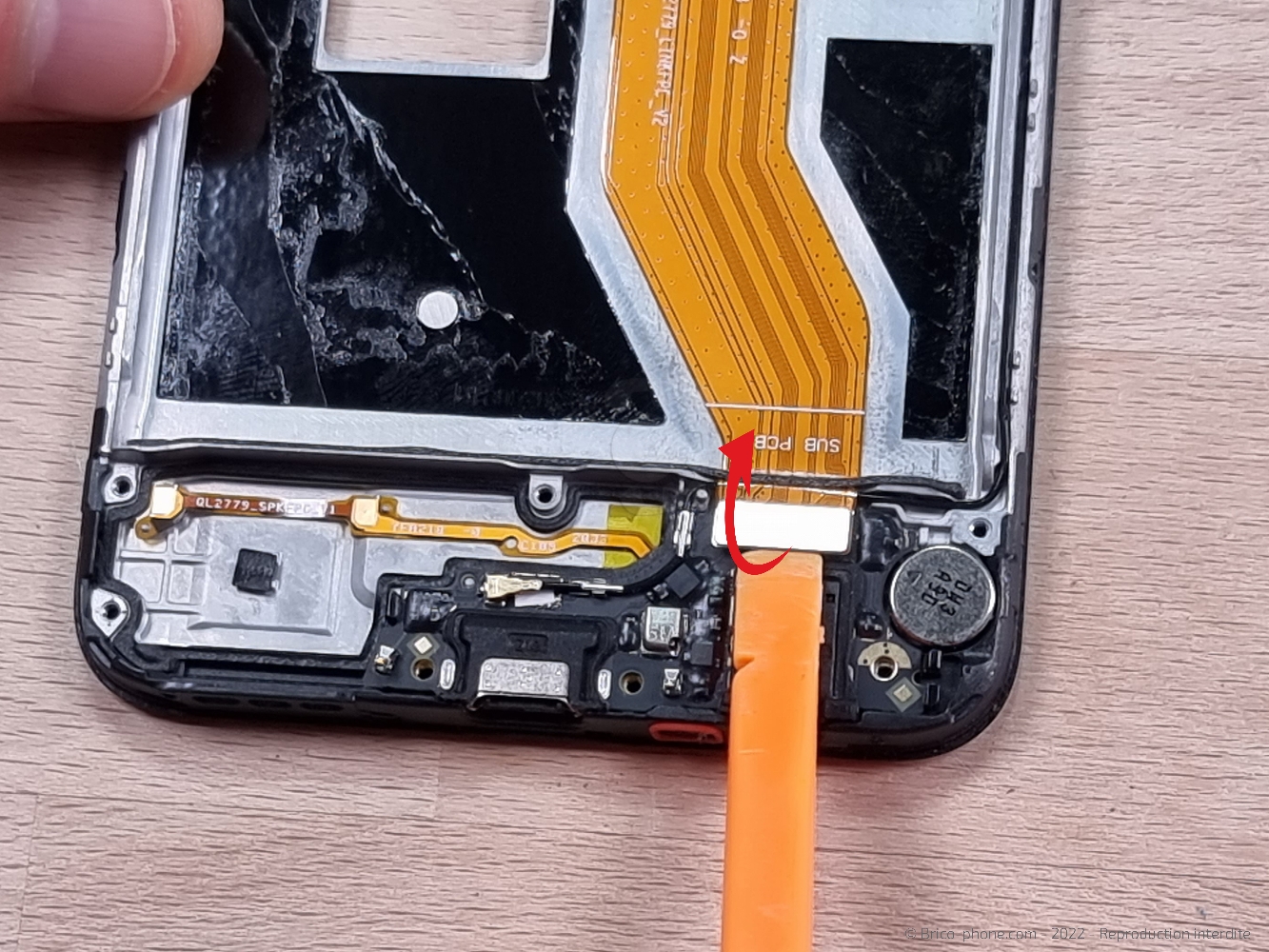

Déconnectez la nappe d'interconnexion avec le levier ainsi que le câble coaxial avec la pincette.

Outils

Levier Nylon

Pince Brucelles

Etape 19

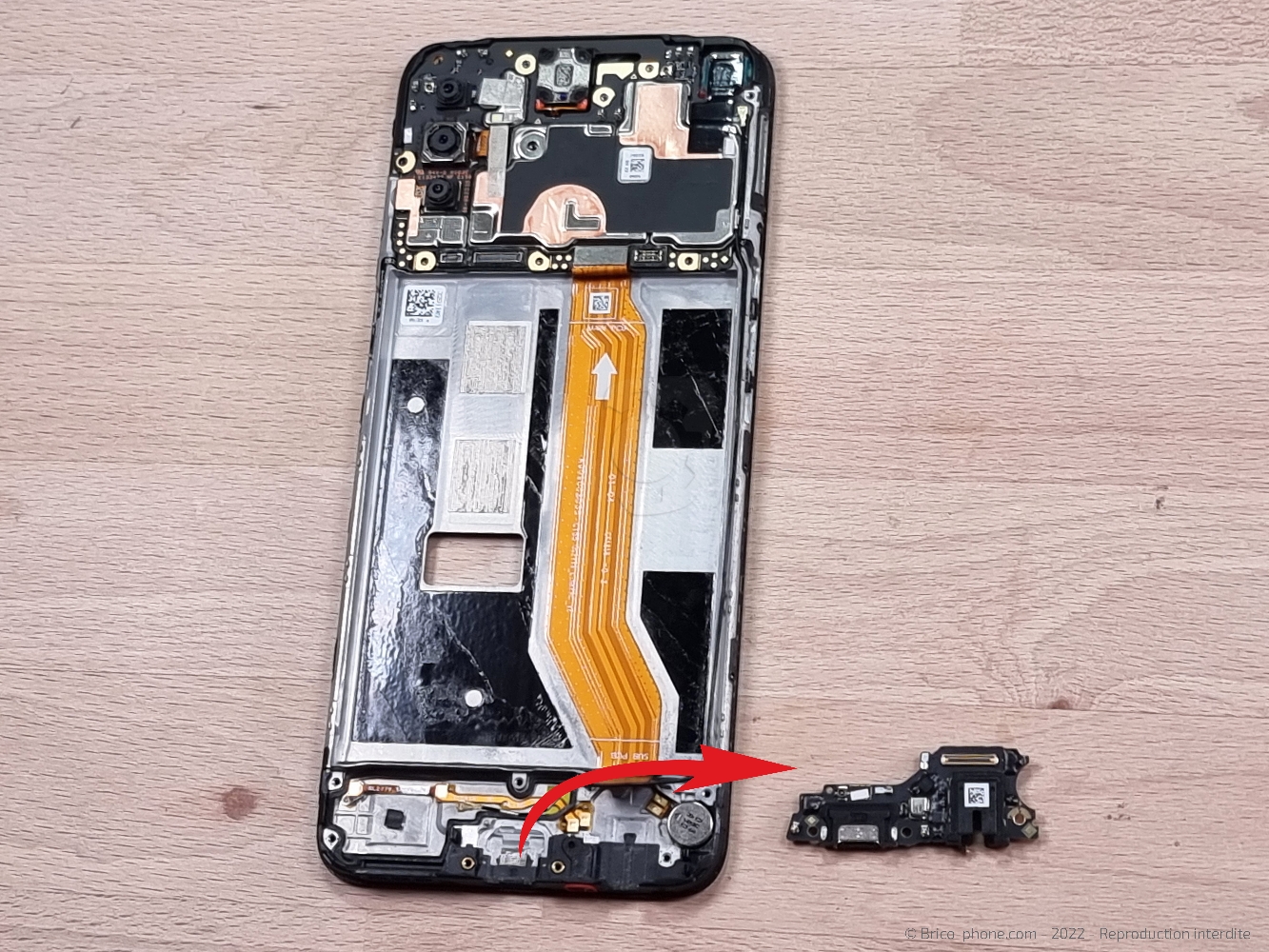

Etape 19 Retirer le dock

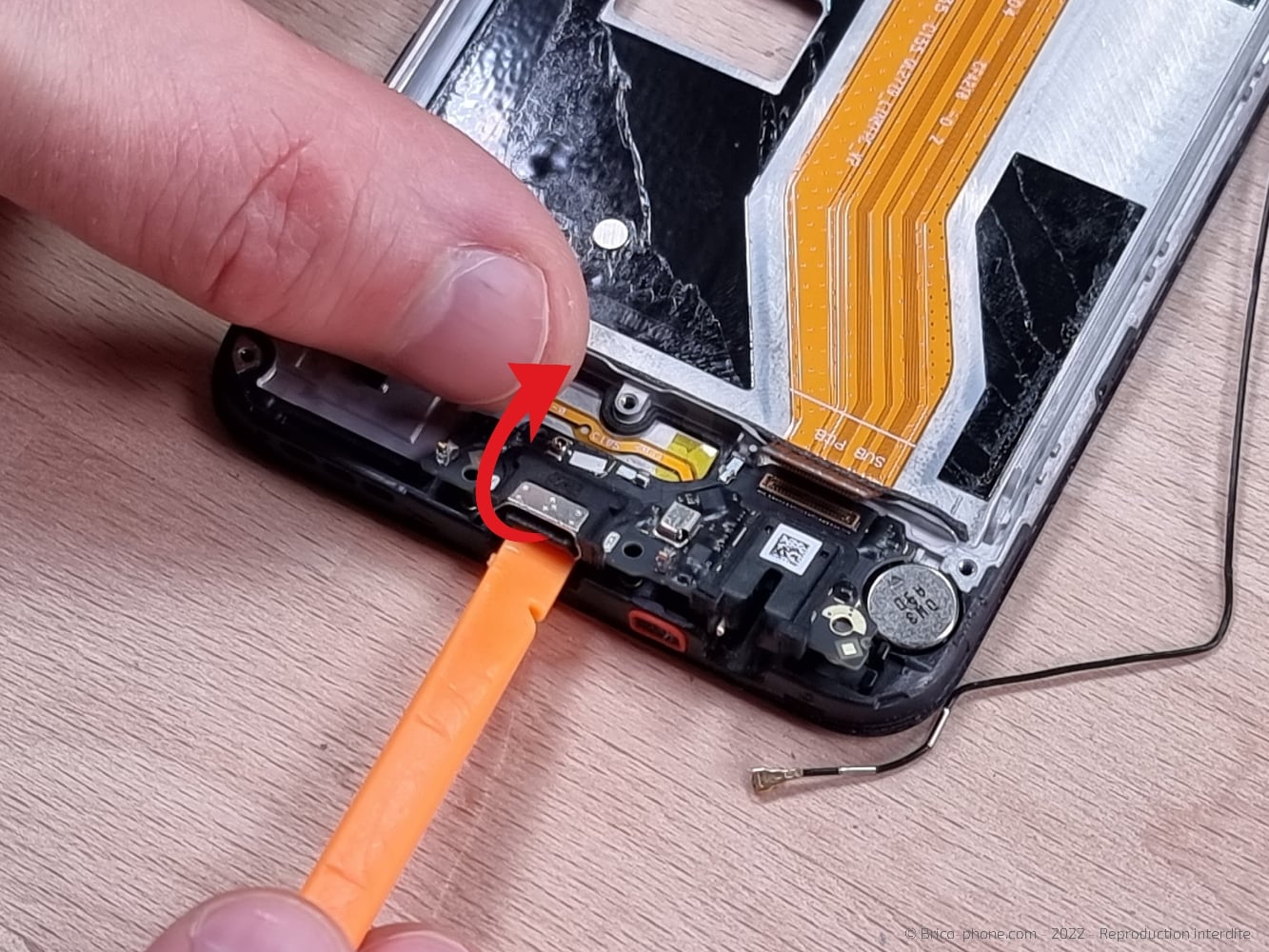

Soulevez le connecteur de charge avec le levier afin de l'extraire du téléphone.

Outils

Levier Nylon

Etape 20

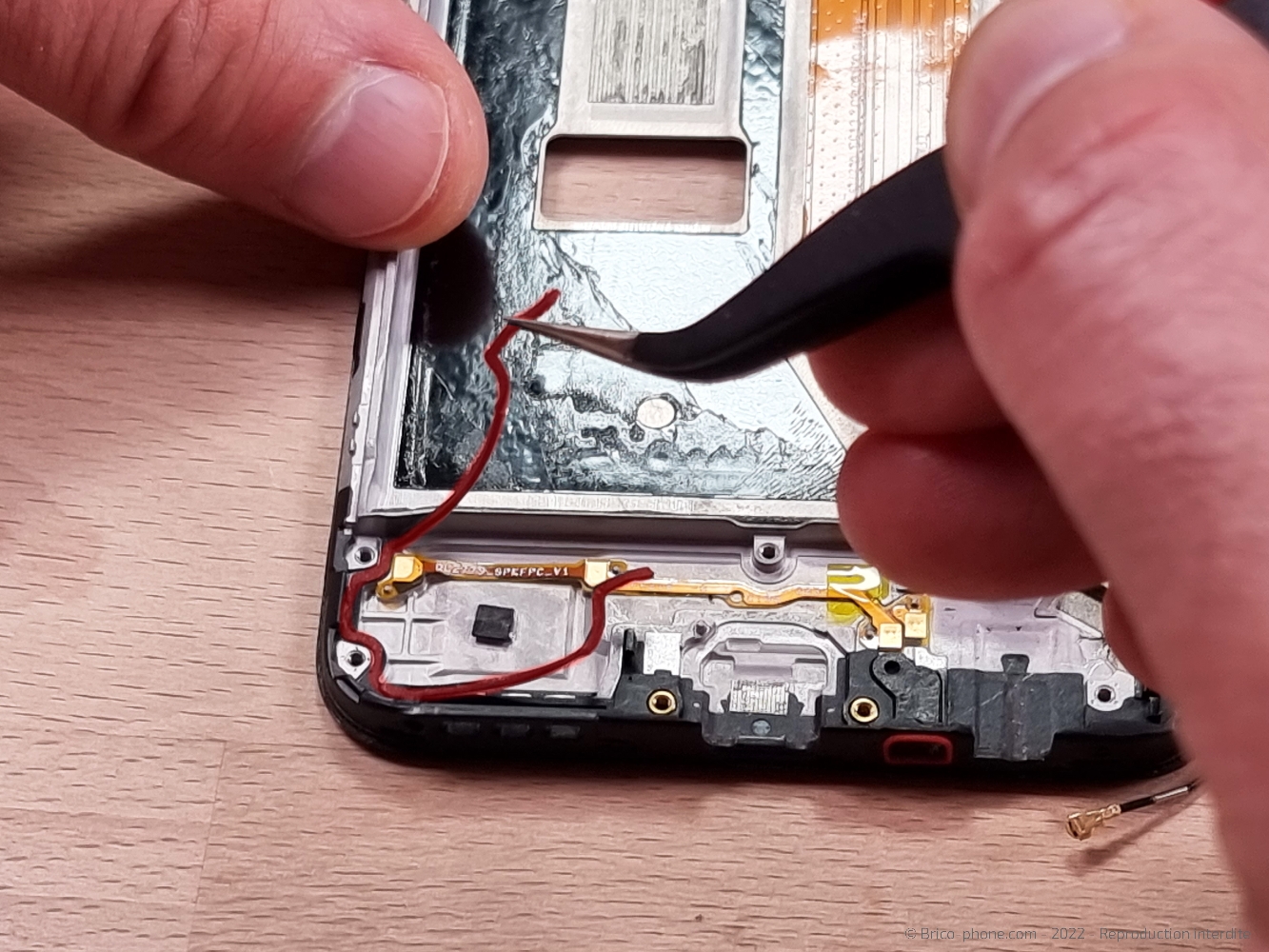

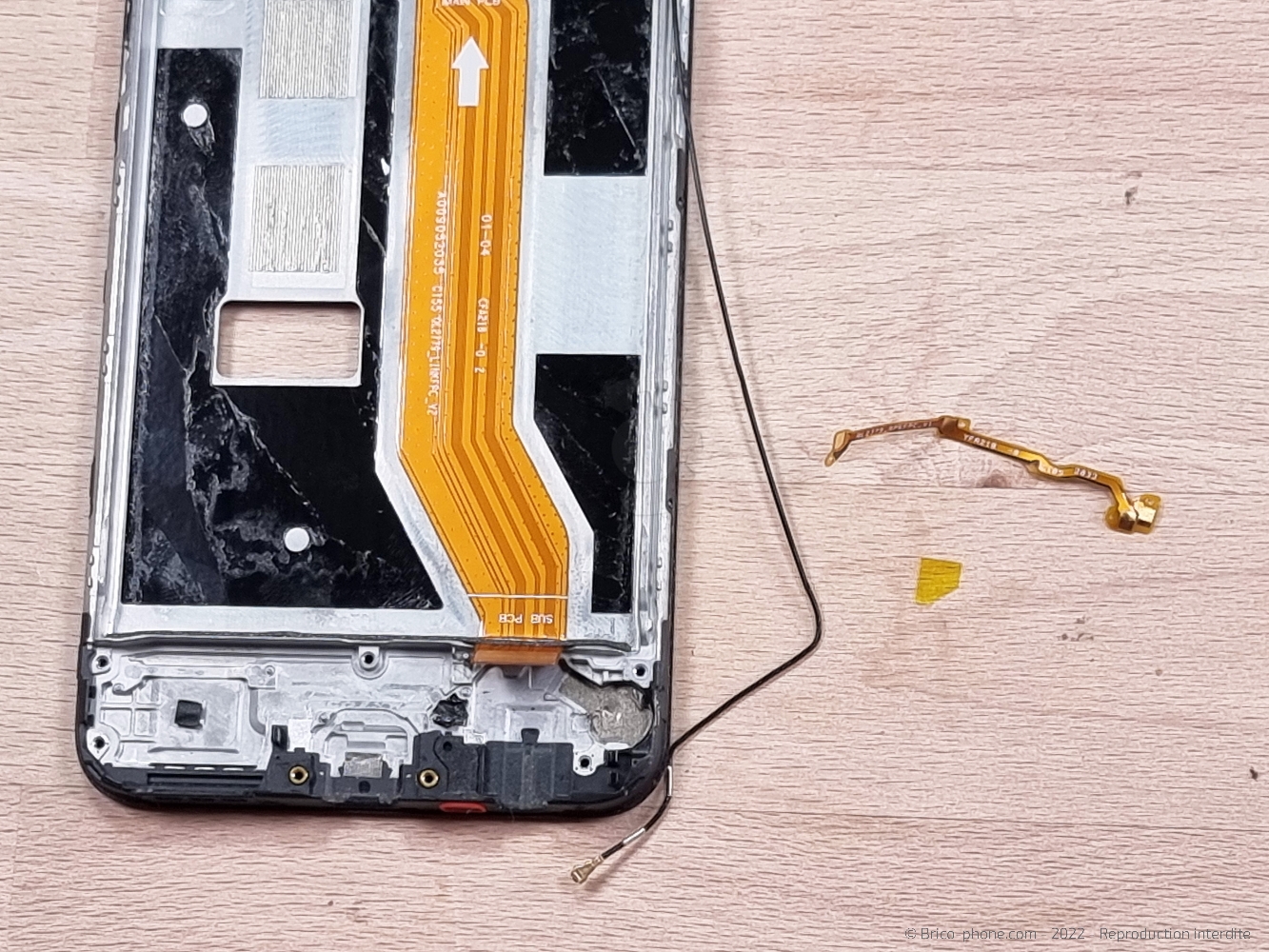

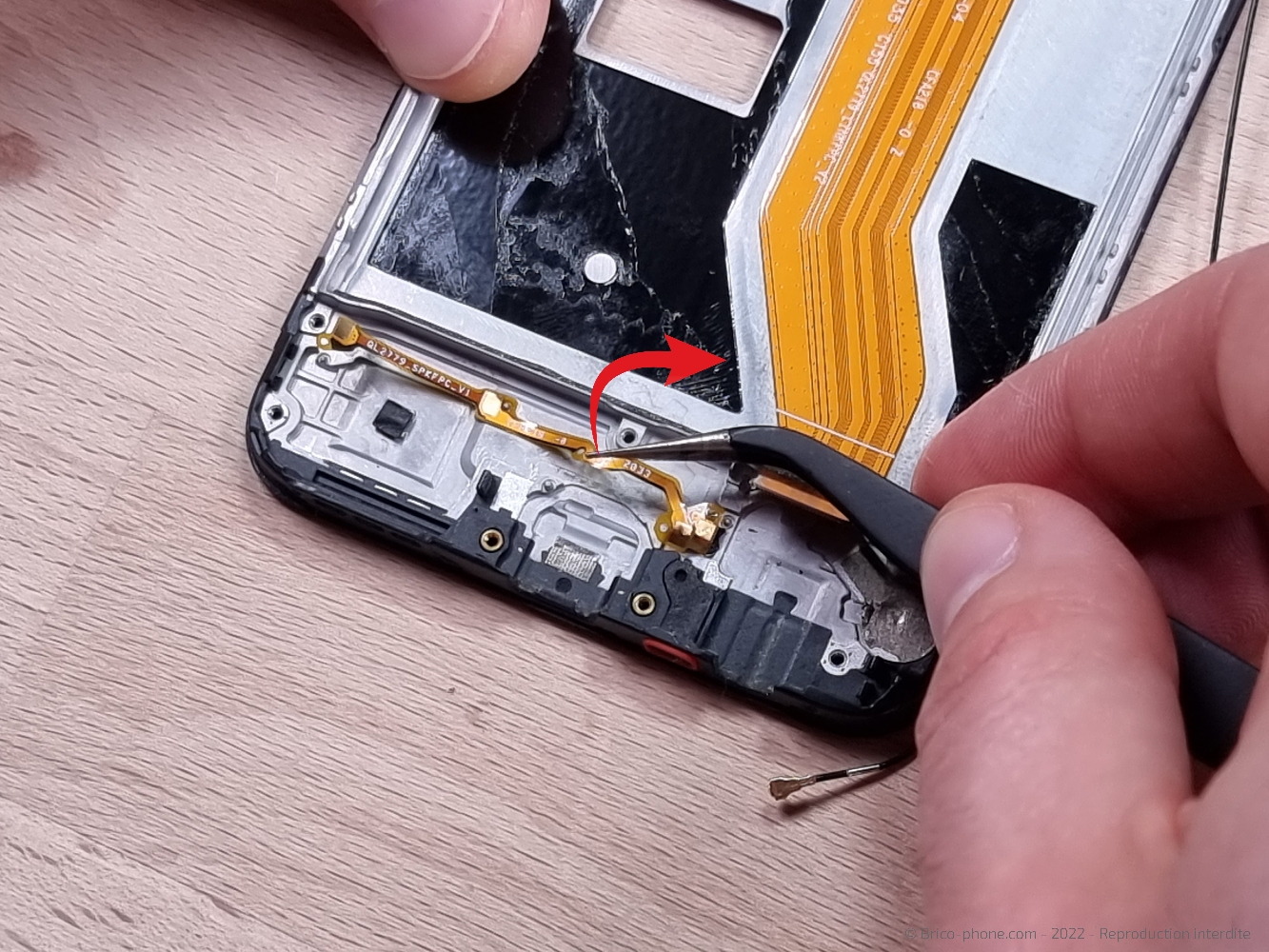

Etape 20 Récupérer le joint

Avec la pincette, décollez le joint du haut-parleur ainsi que la nappe contacteur qui relie le HP au connecteur de charge.

Outils

Pince Brucelles

Etape 21

Etape 21 Ôter le câble coaxial

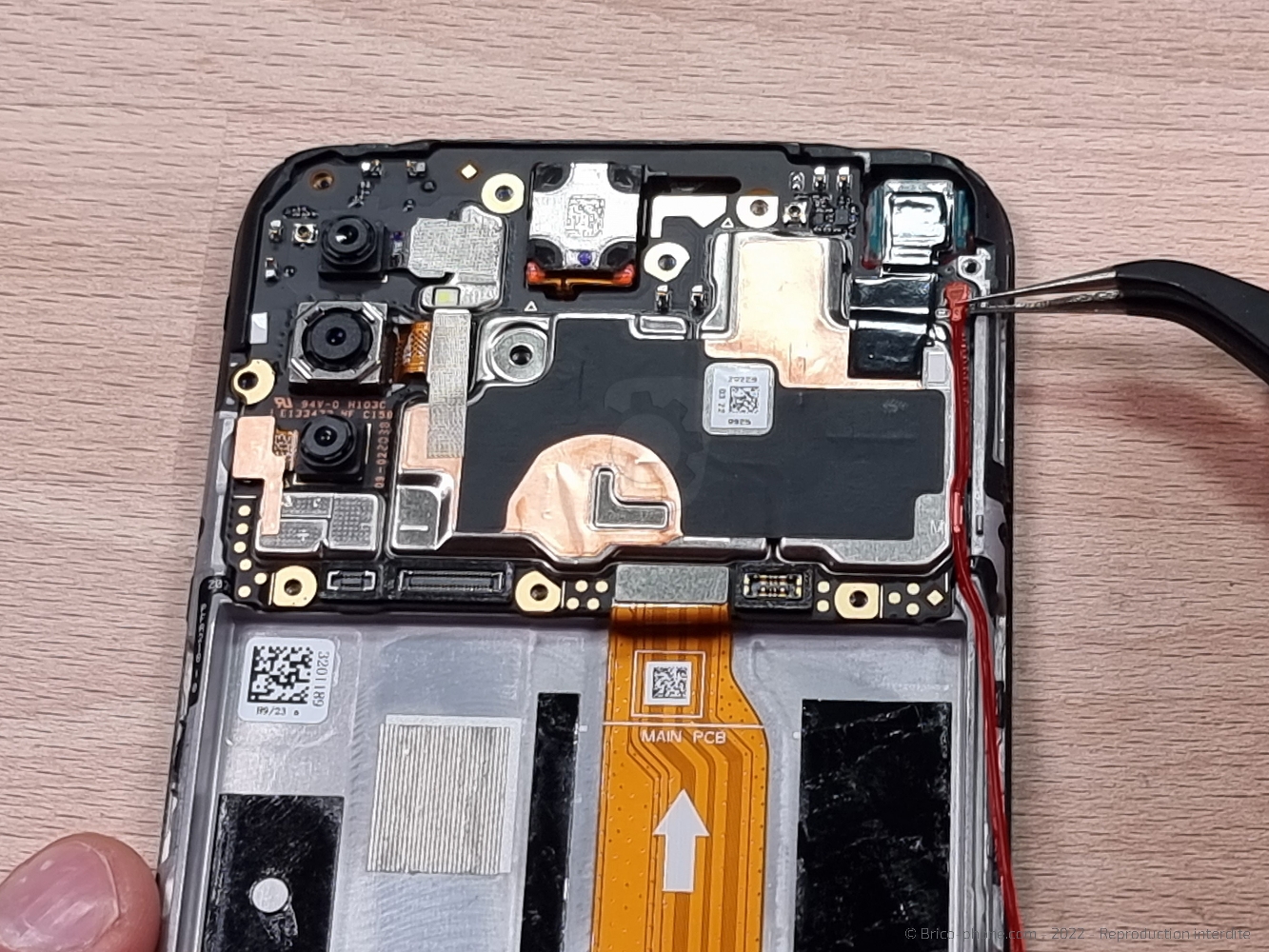

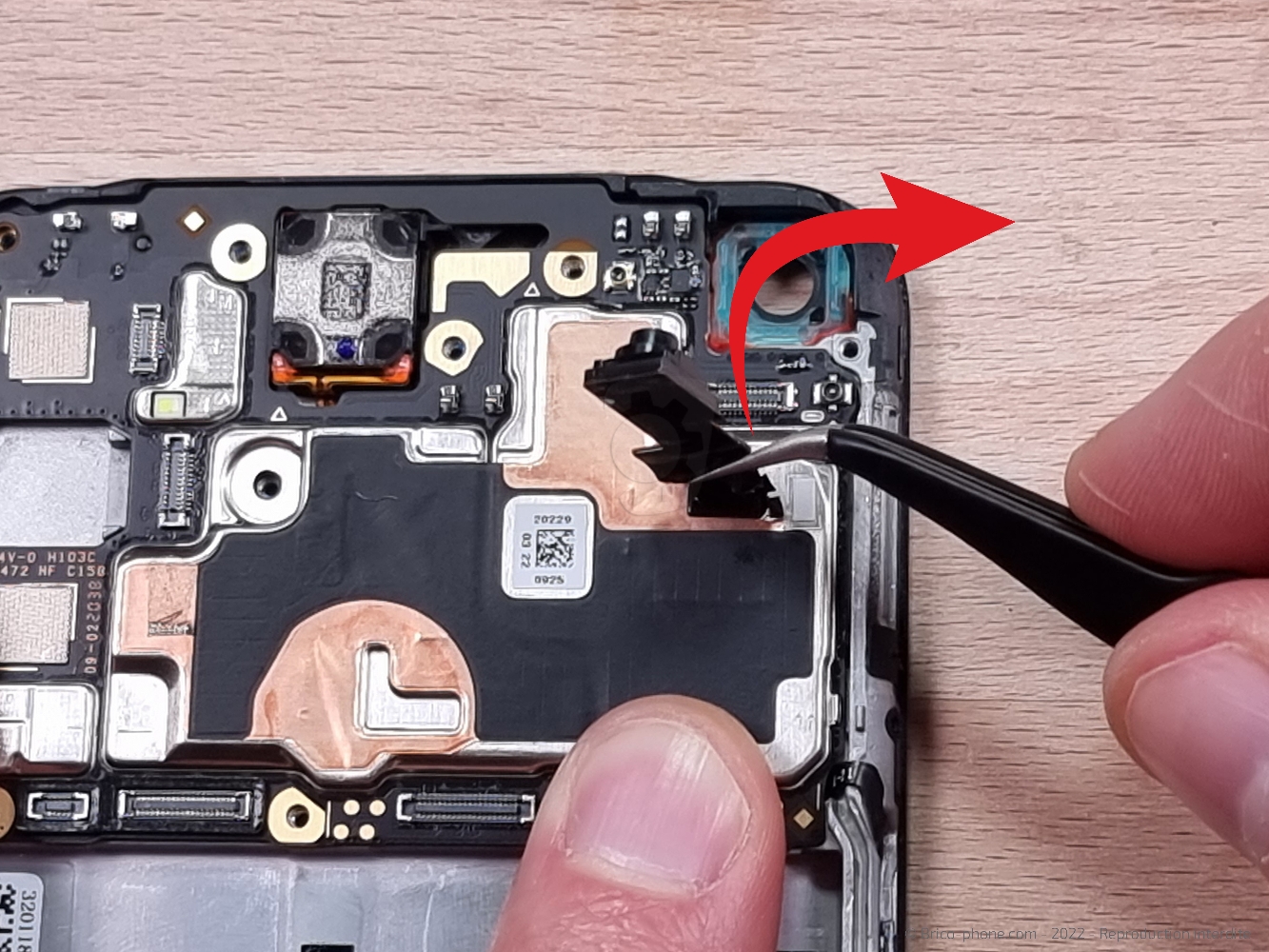

Passons sur le haut du téléphone, déconnectez le câble coaxial à l'aide de la pincette.

Outils

Pince Brucelles

Etape 22

Etape 22 Enlever la nappe d'interconnexion

Avec la pincette, enlevez la bande de mousse qui bloque la nappe d'interconnexion avant de la déconnecter de la carte-mère avec le levier et de l'ôter.

Outils

Levier Nylon

Pince Brucelles
