Changement du connecteur de charge sur A53S

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 12/20

Temps estimé 30 min

Difficulté 2.5/5 (Moyen)

Diagnostic

La prise de charge est endommagée.

Vous ne pouvez plus recharger votre Oppo A53s ? Le câble ne tient plus dans le connecteur de charge ? Brico-Phone vous propose ce tutoriel qui vous guideras pas à pas afin d'effectuer le changement du connecteur de charge.

N'hésitez pas à vous lancer dans la réparation de votre smartphone afin de retrouver un téléphone qui chargera !

Pièces nécessaires

Connecteur de charge USB Type-C compatible pour Oppo A53s

17.90 €

Voir plus de produits

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Décapeur thermique petit modèle

14.90 €

Avant de commencer

Avant de débuter la réparation de votre Oppo A53s, vous devez l'éteindre, pour cela maintenez le bouton power et slidez le bouton vers le bas "éteindre".

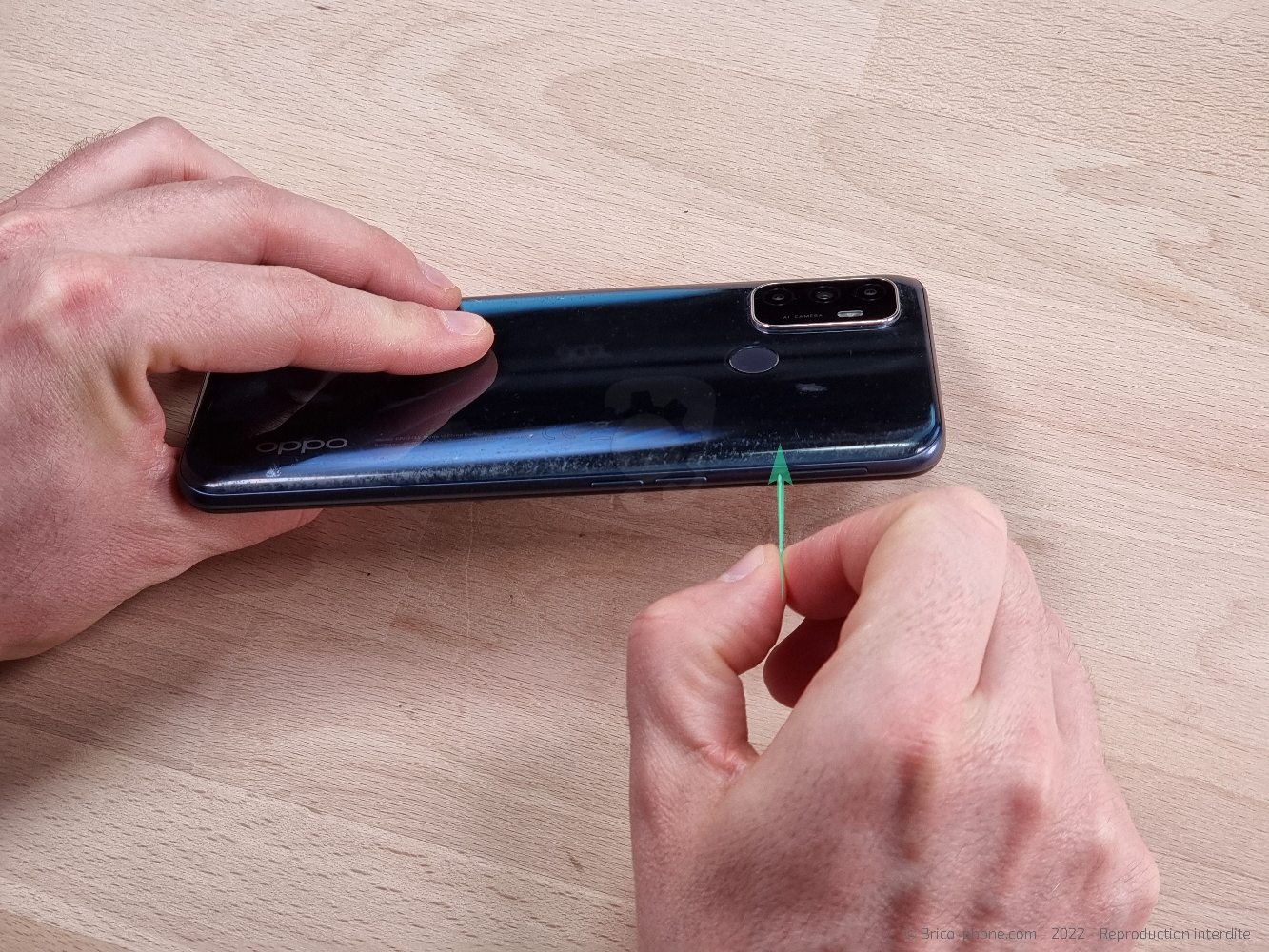

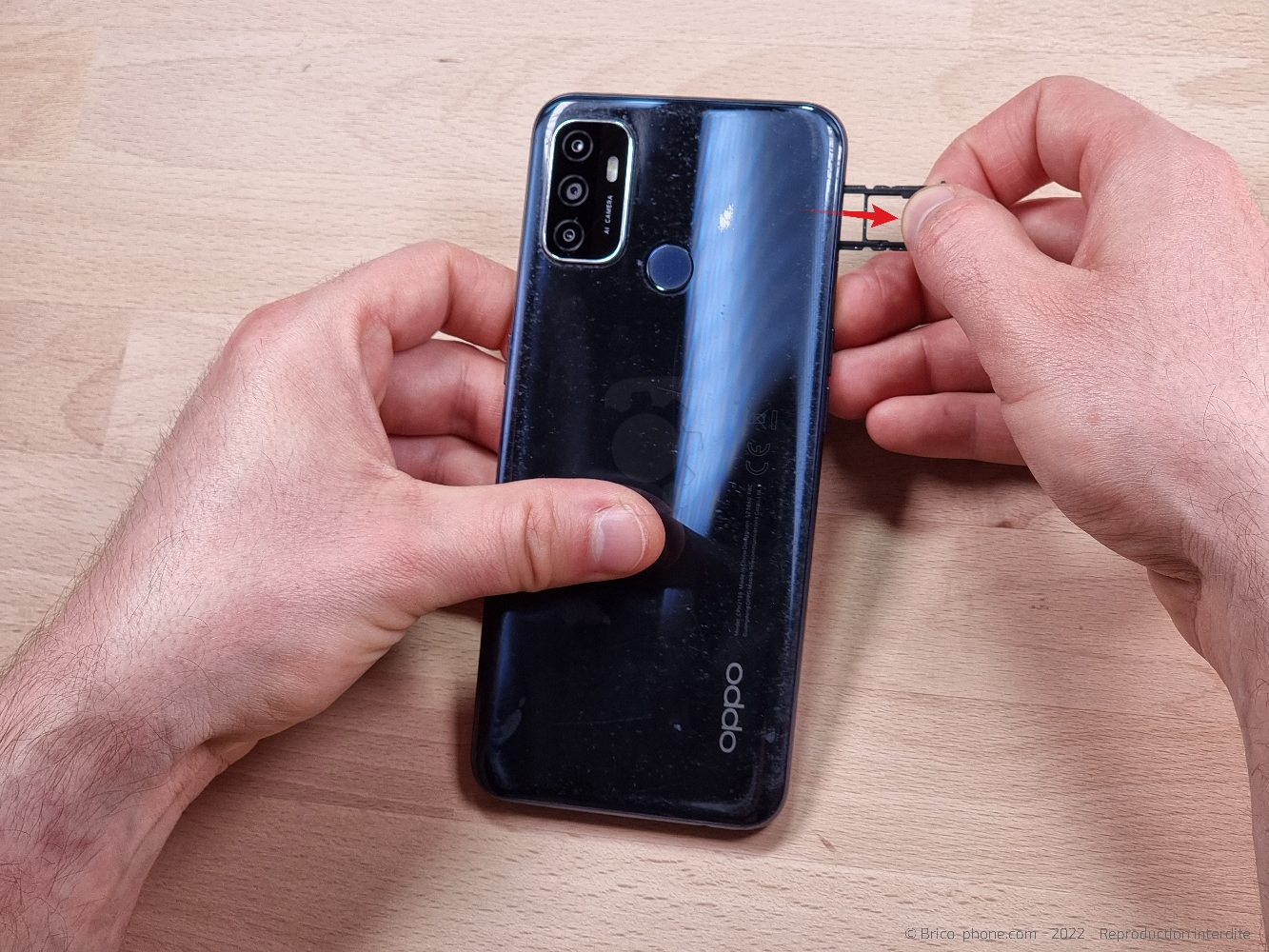

Munissez-vous de l'outil sim afin d'éjecter le tiroir sim du smartphone.

Outils

SIM

Etape 1

Etape 1 Créer un point d'insertion pour la vitre arrière

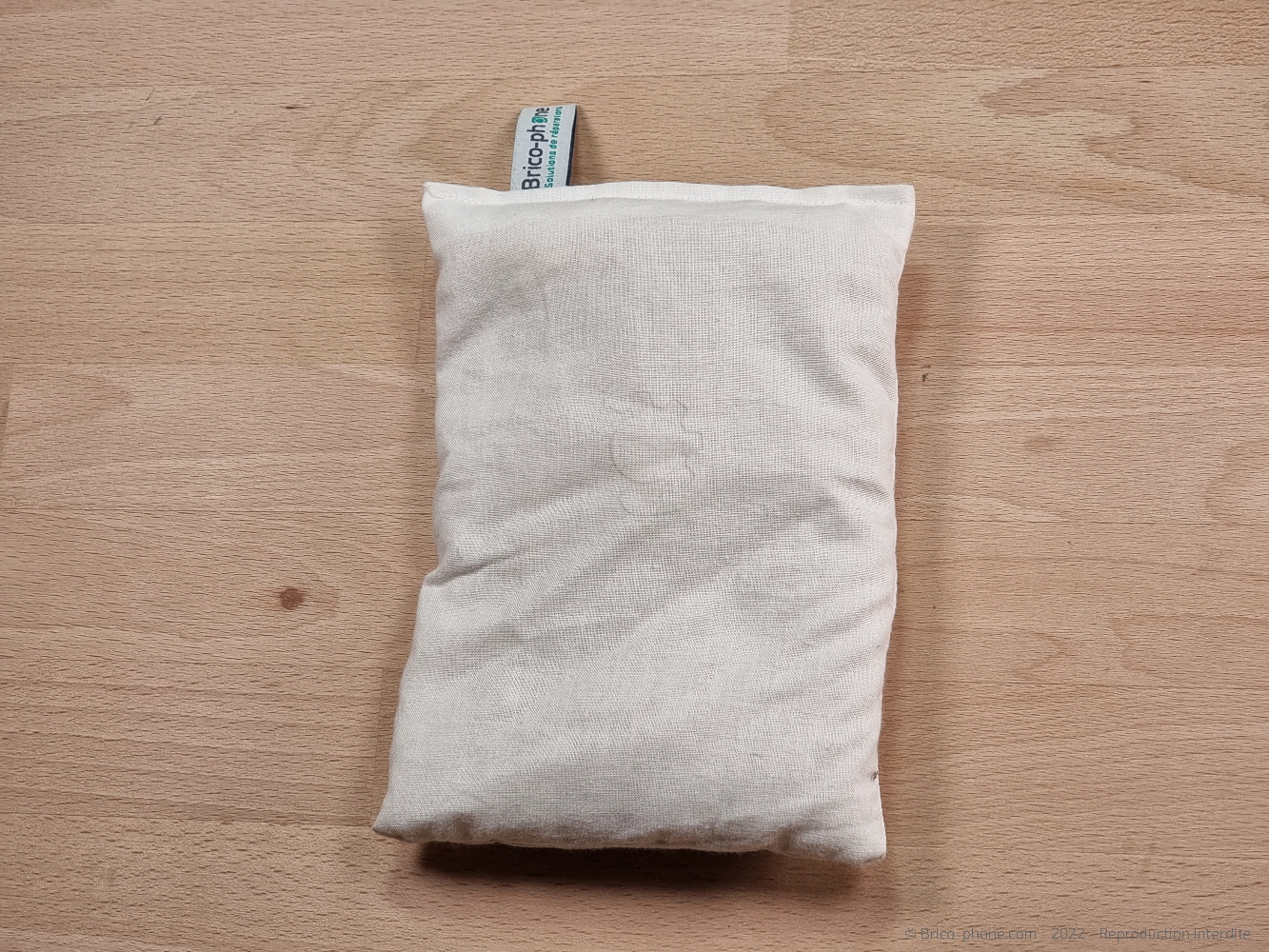

Afin d'ouvrir ce téléphone, il faut chauffer la vitre arrière afin de ramollir le sticker qui la maintient au châssis. Pour cela vous avez 2 méthodes, le coussin chauffant que vous passerais environ 1 minutes 30, puis laissez-le environ 45 secondes sur la face arrière. En ce qui concerne la seconde méthode, vous devez chauffer tout le pourtour de la vitre arrière avec un sèche-cheveux ou un décapeur thermique pendant 20/30 secondes.

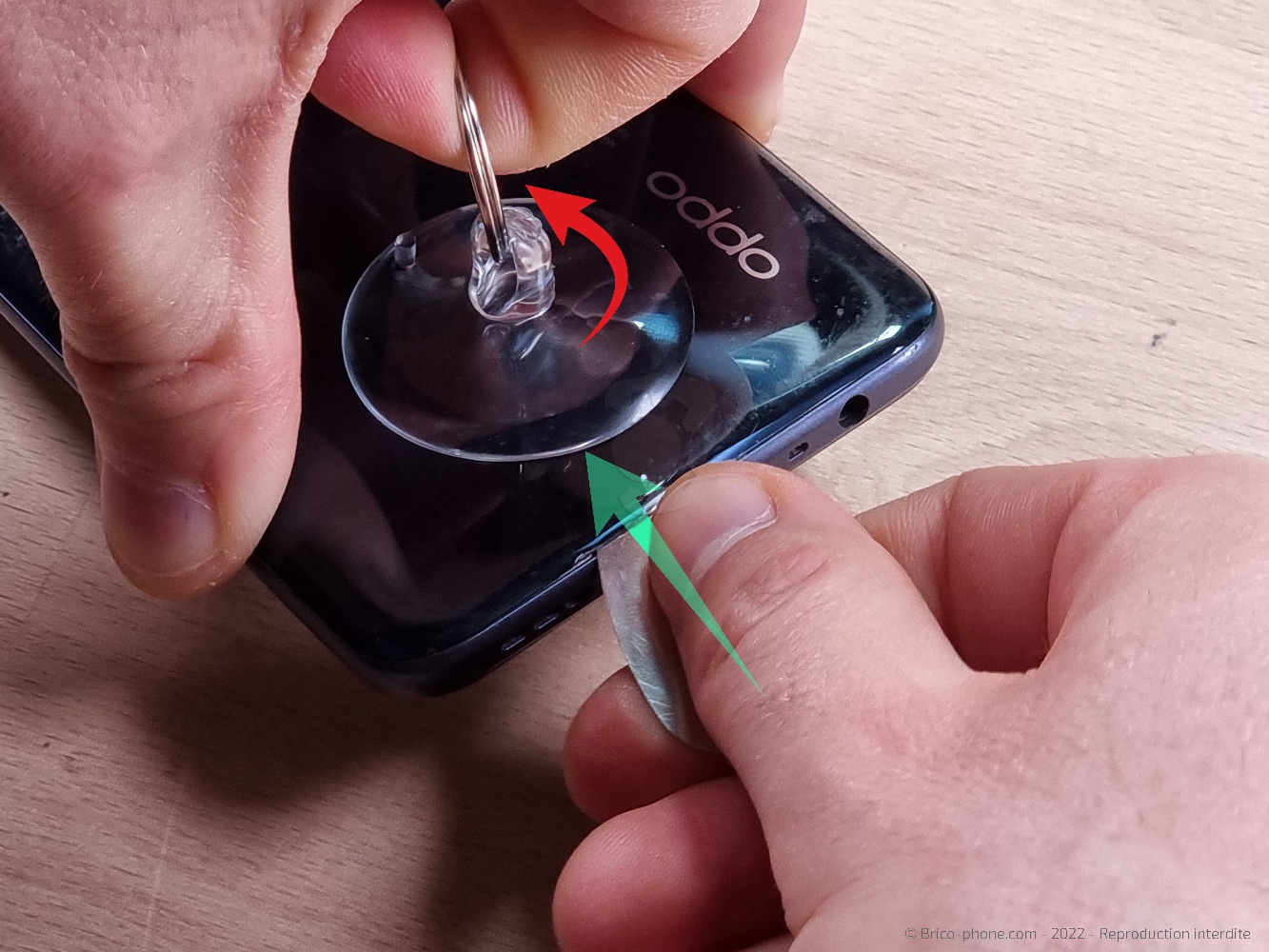

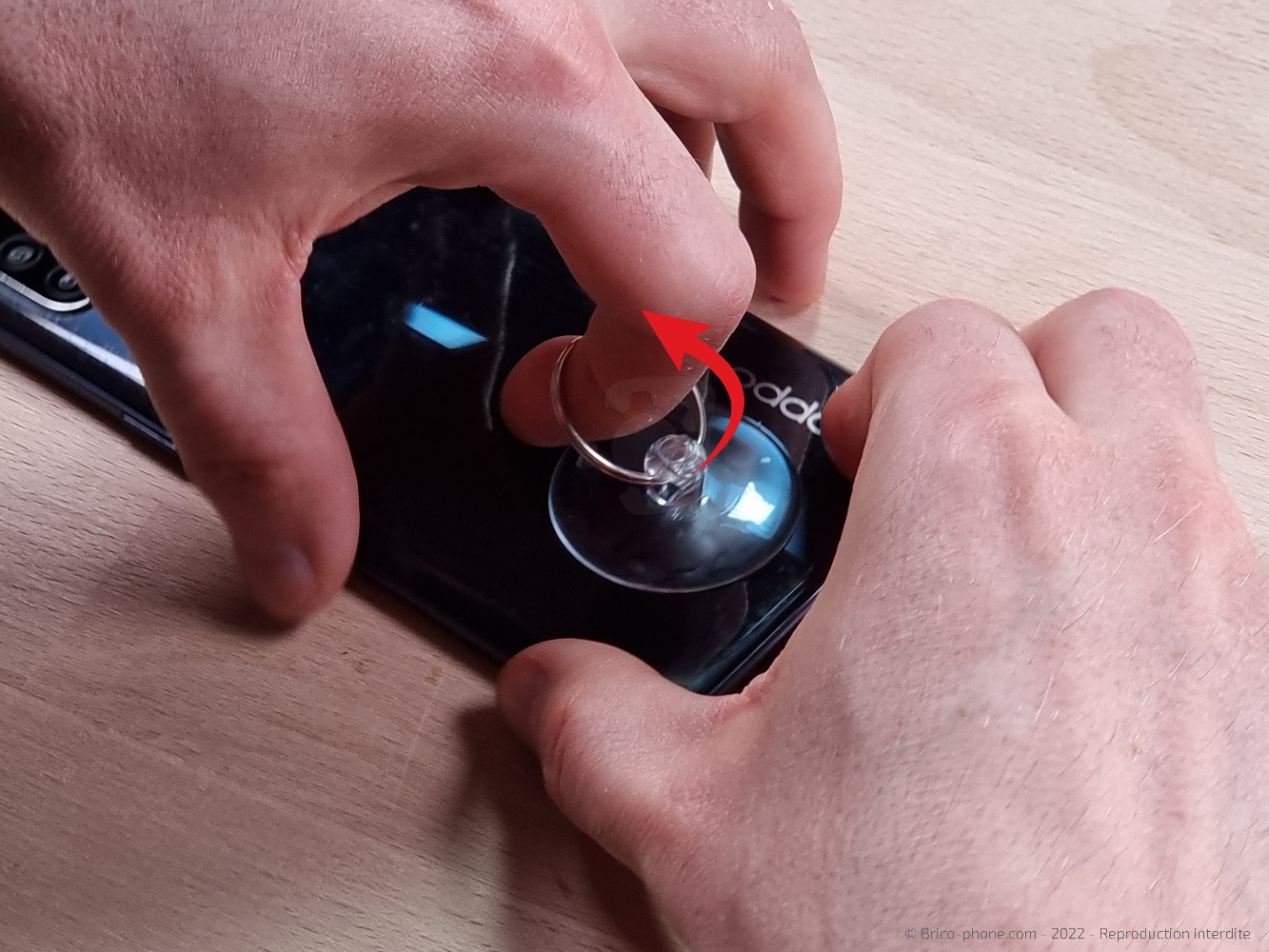

Positionnez la ventouse sur le bas de la partie arrière du téléphone, puis tout en tirant dessus insérez le médiator en métal troué entre le châssis et la vitre arrière.

Outils

Médiator

Ventouse

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 2

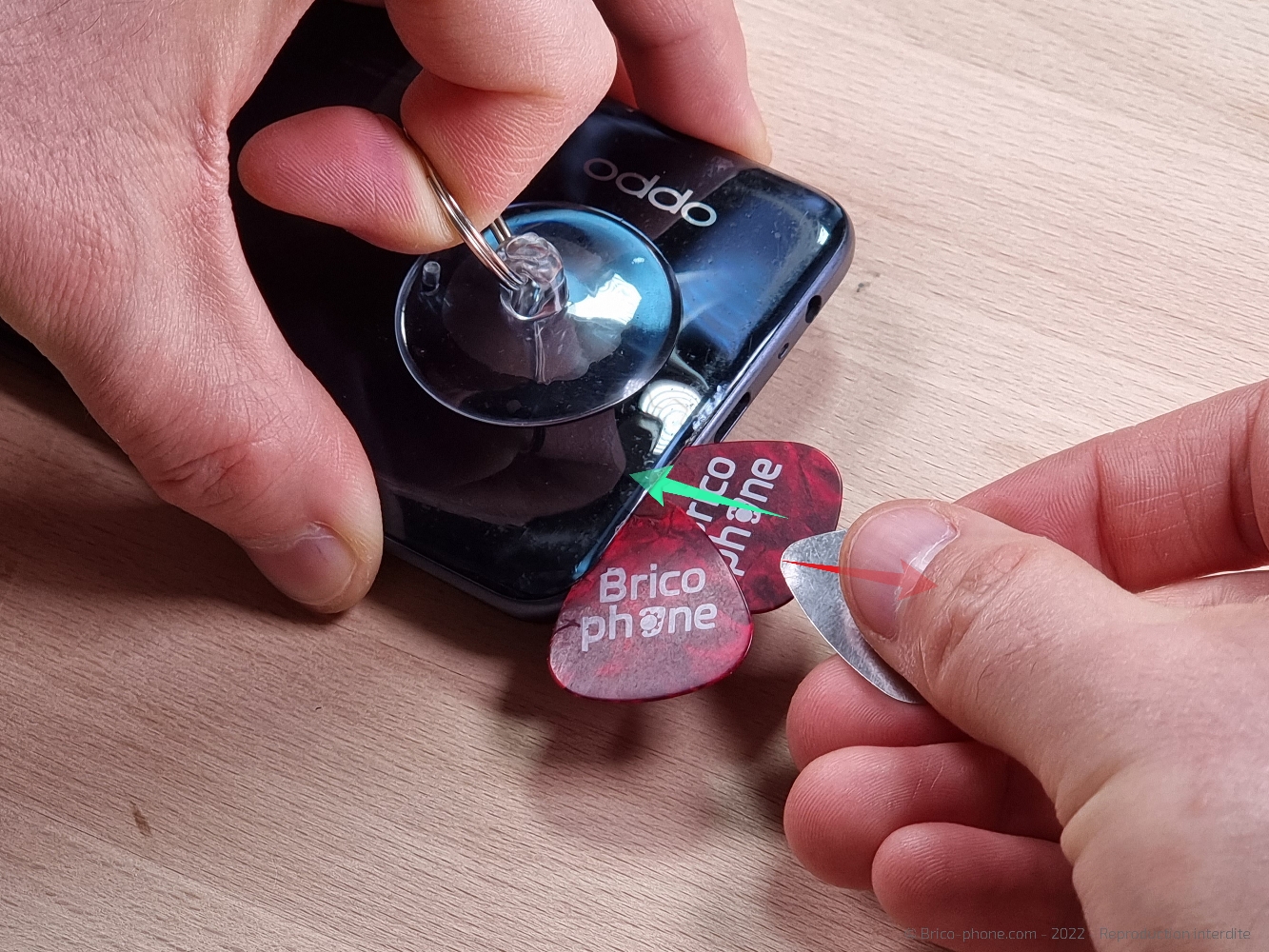

Etape 2 Commencer à décoller la vitre arrière

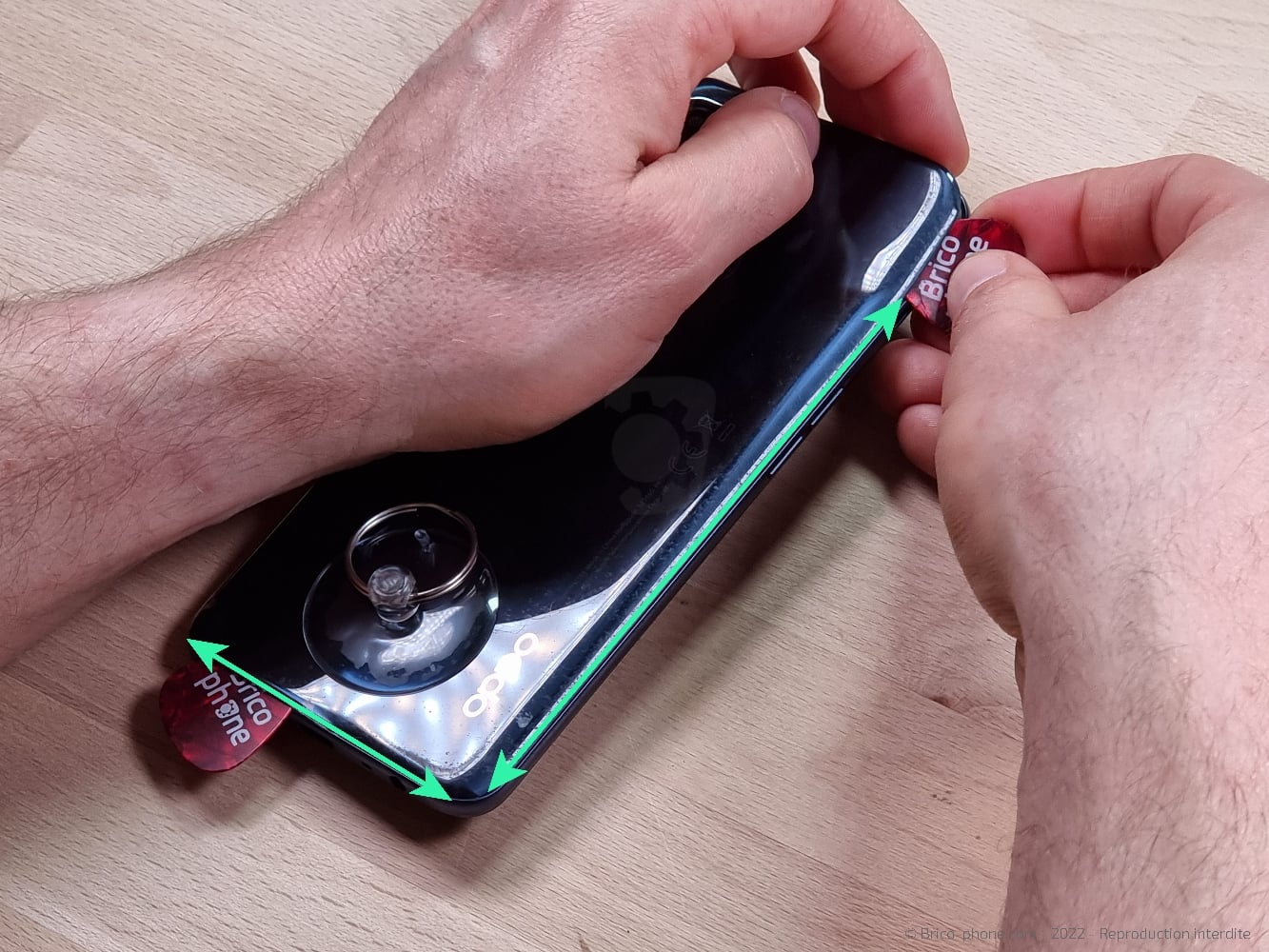

Une fois que vous aurez fait le point d'insertion, insérez les médiators en plastique rouge à la place de celui en métal afin de faire le tour de la vitre arrière pour la décoller.

Outils

Médiator

Ventouse

Etape 3

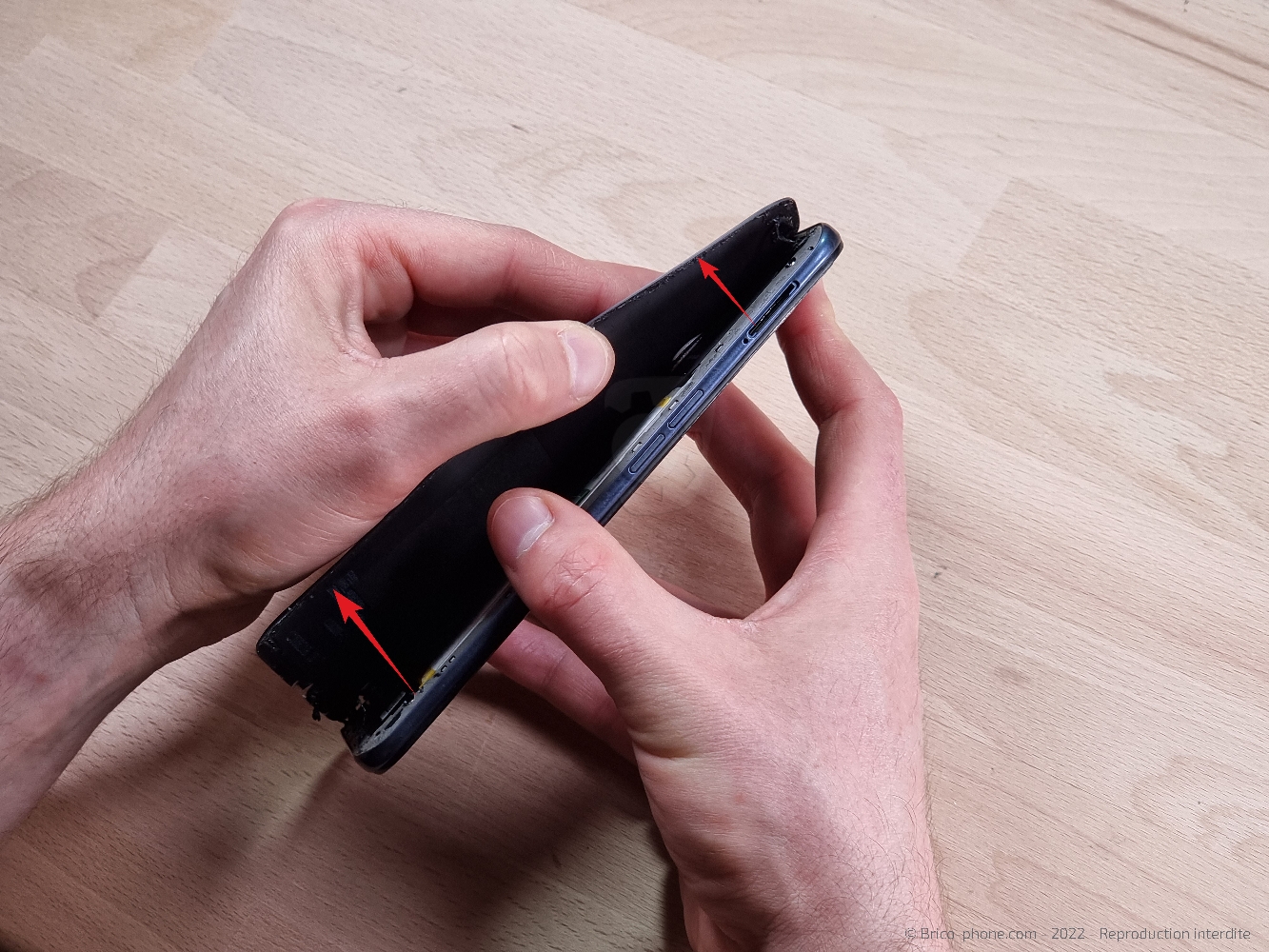

Etape 3 Retirer la vitre arrière

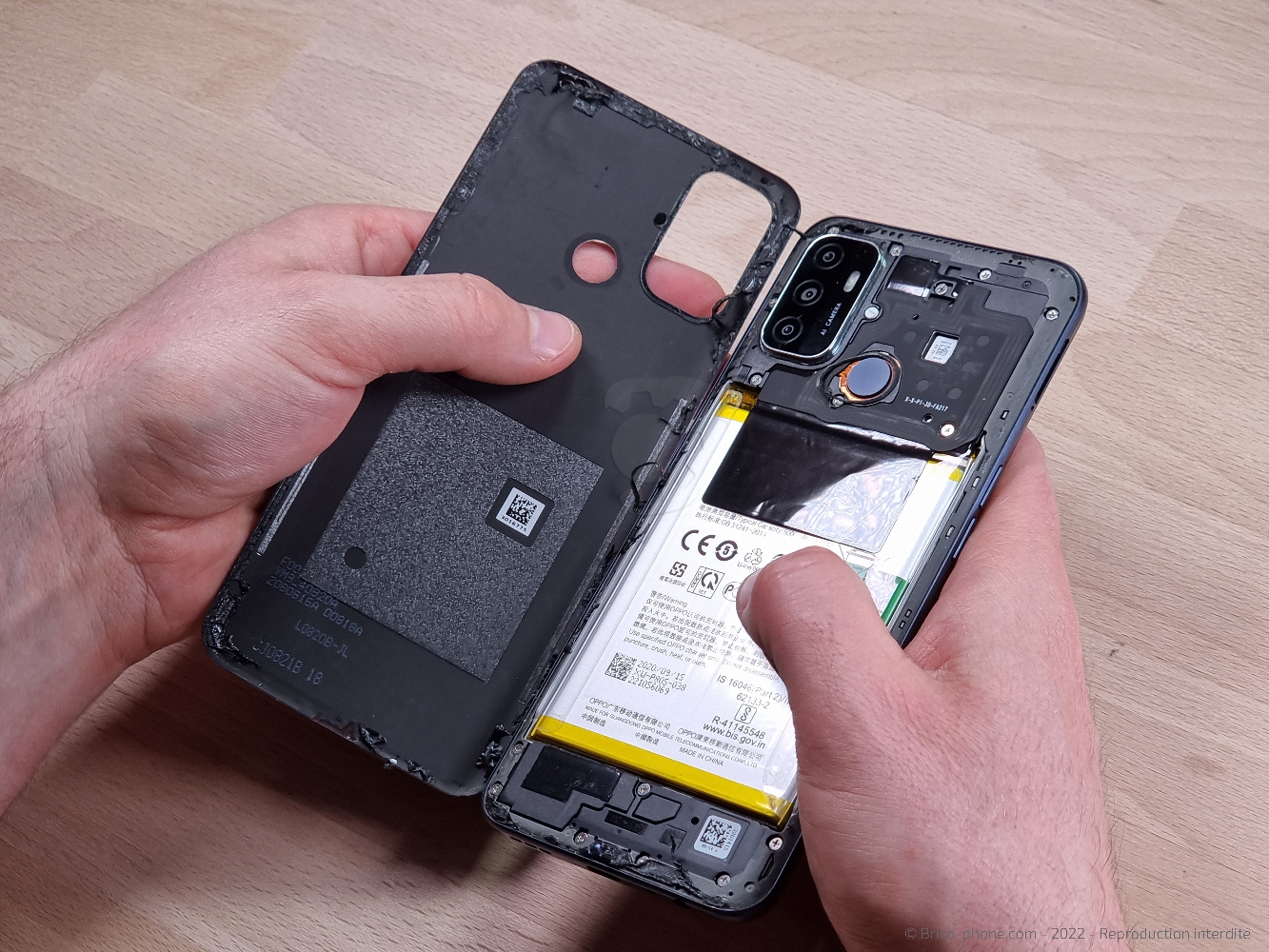

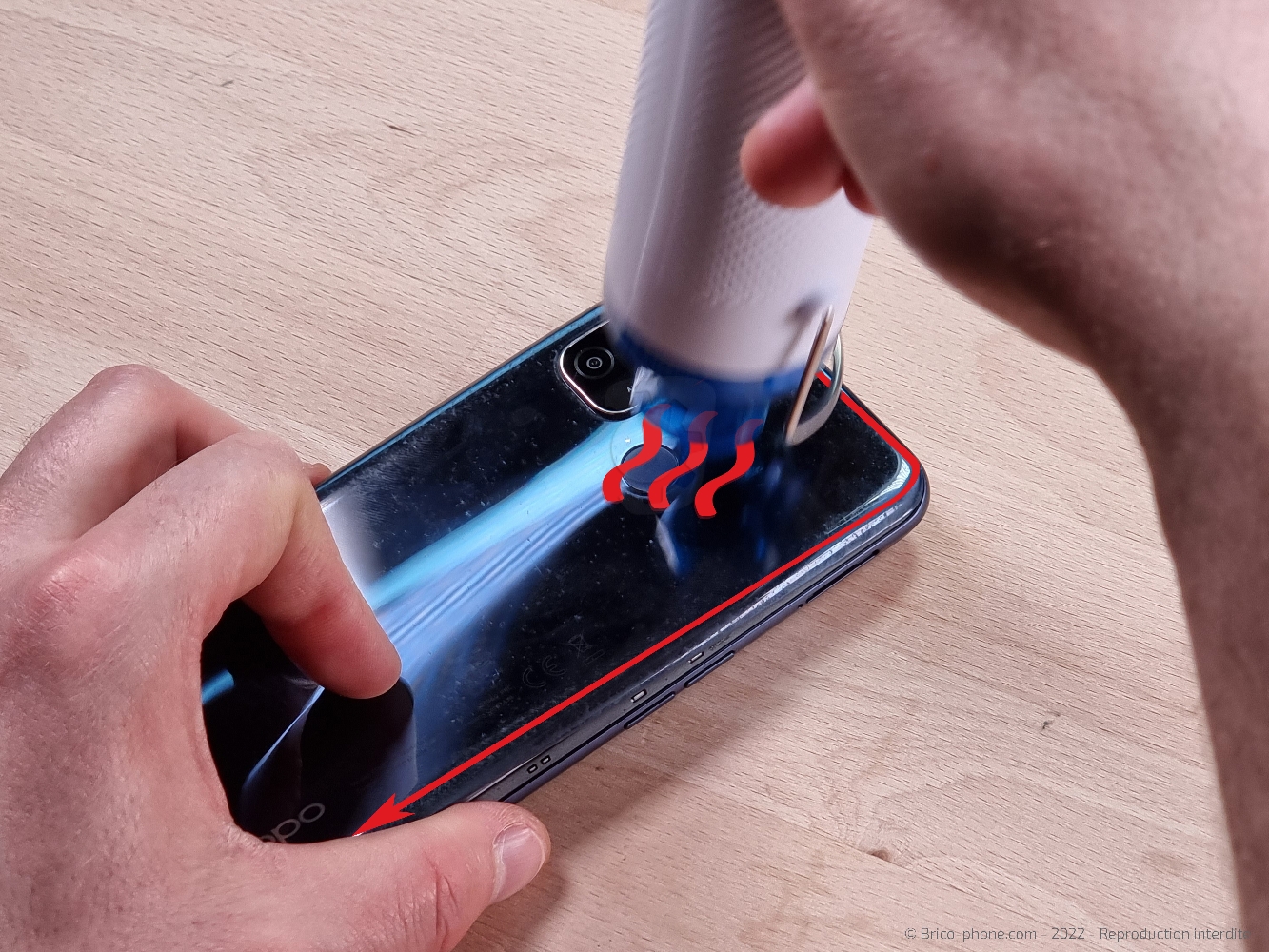

Une fois que la vitre arrière décollée, ôtez-la du téléphone. Si jamais vous sentez des points qui ne se décollent, vous pouvez chauffer de nouveau un peu la face arrière.

Pièces

Décapeur thermique petit modèle 14.90€

Etape 4

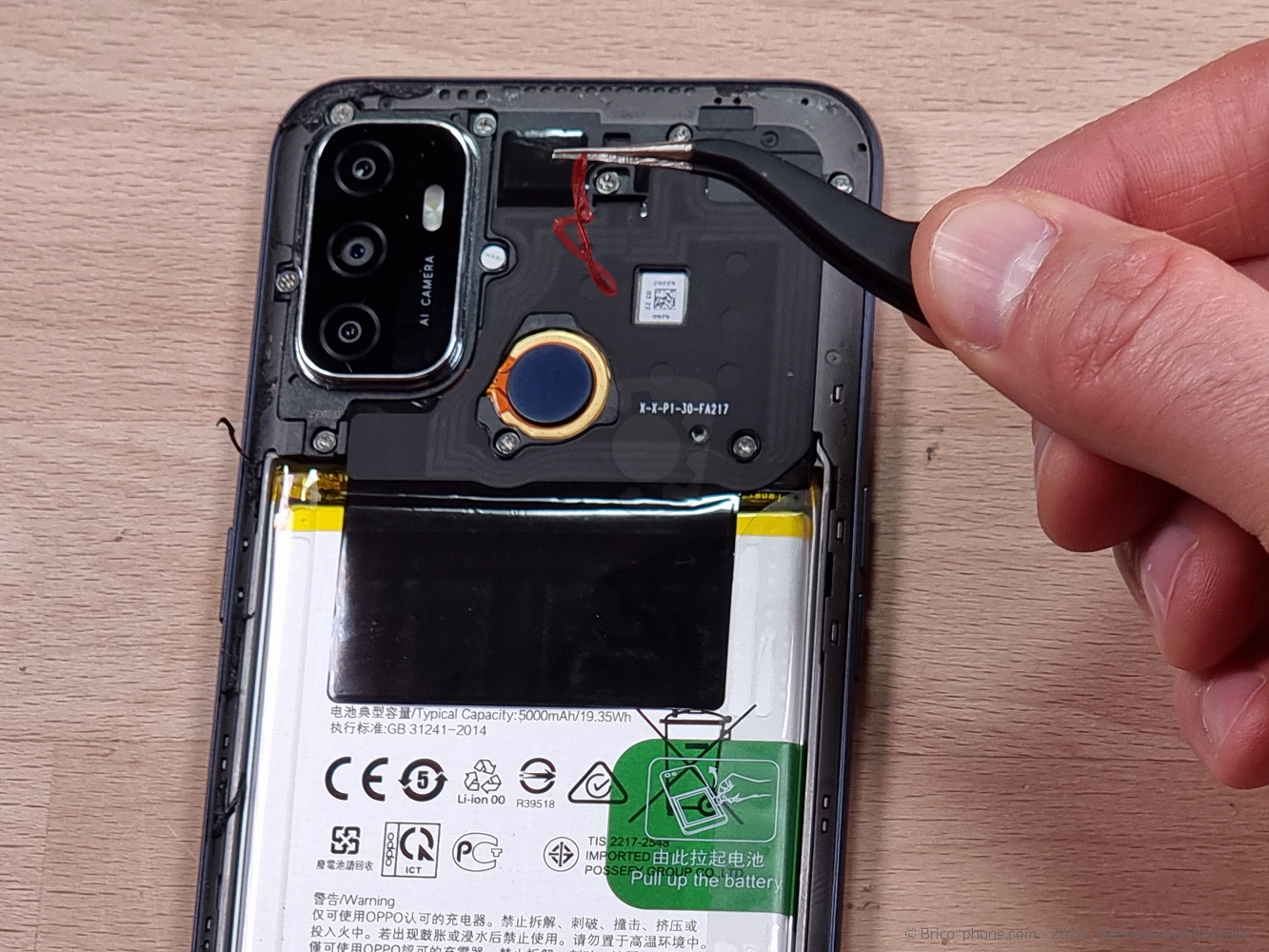

Etape 4 Ôter le joint du lecteur d'empreintes

Avec la pincette en métal, retirez le joint qui se trouve autour du lecteur d'empreintes digitales.

Outils

Pince Brucelles

Etape 5

Etape 5 Préparer le châssis intermédiaire

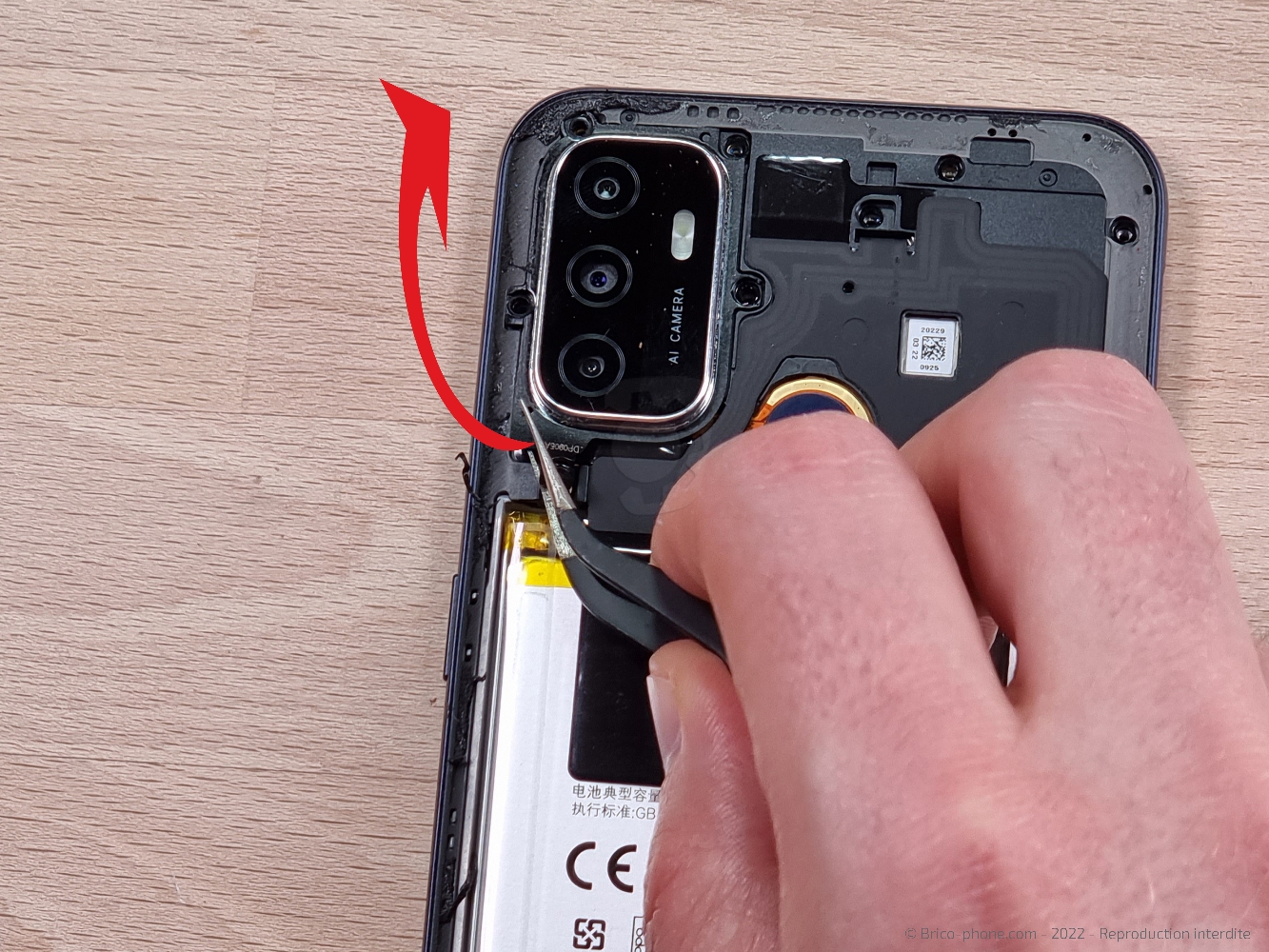

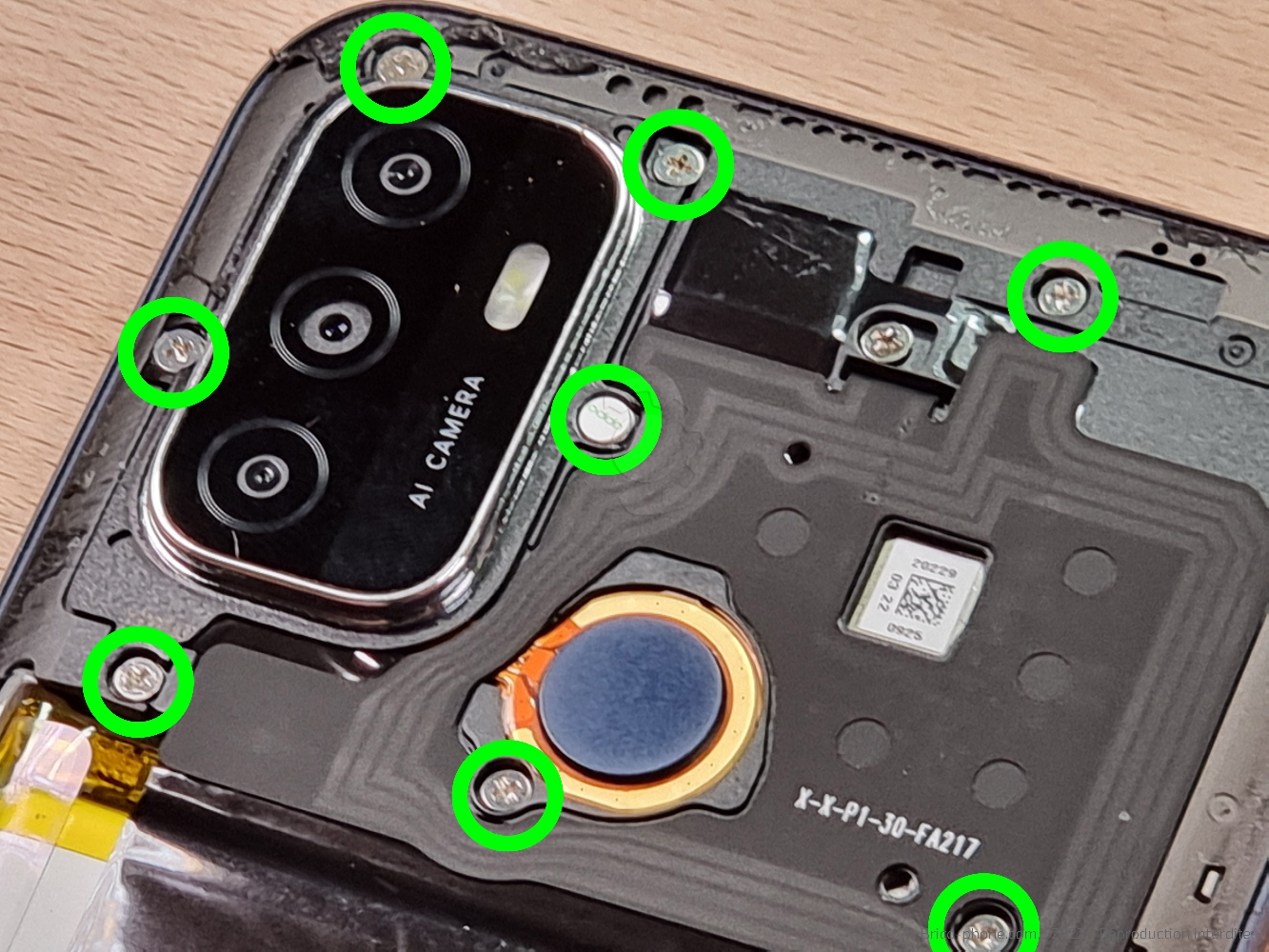

Munissez-vous du tournevis cruciforme pour enlever les 10 vis qui maintiennent la plaquette au dessus de la carte-mère. Ôtez le support avec la lentille à l'aide de la pincette.

Outils

Tournevis Cruciforme

Pince Brucelles

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 6

Etape 6 Extraire le châssis intermédiaire

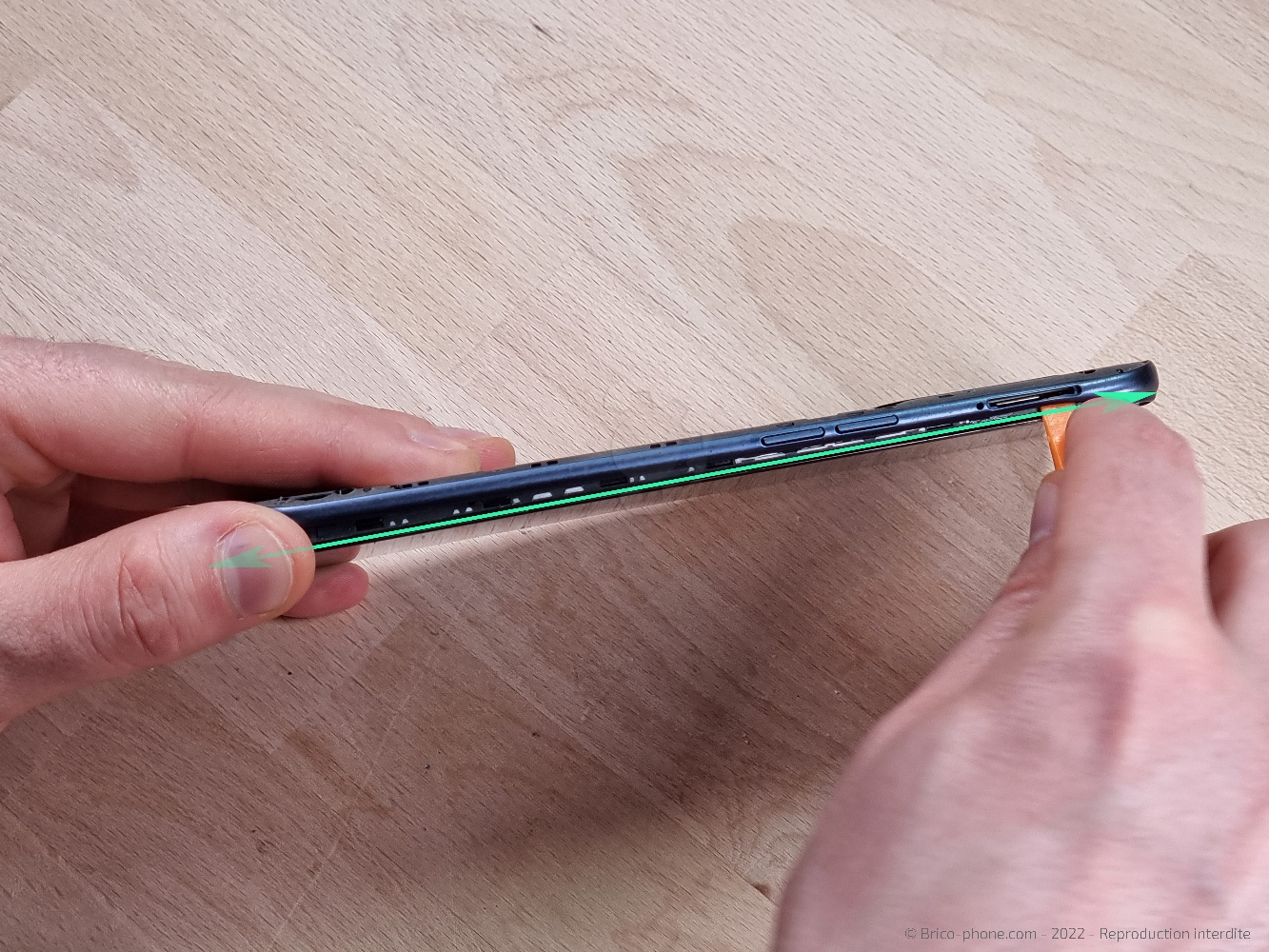

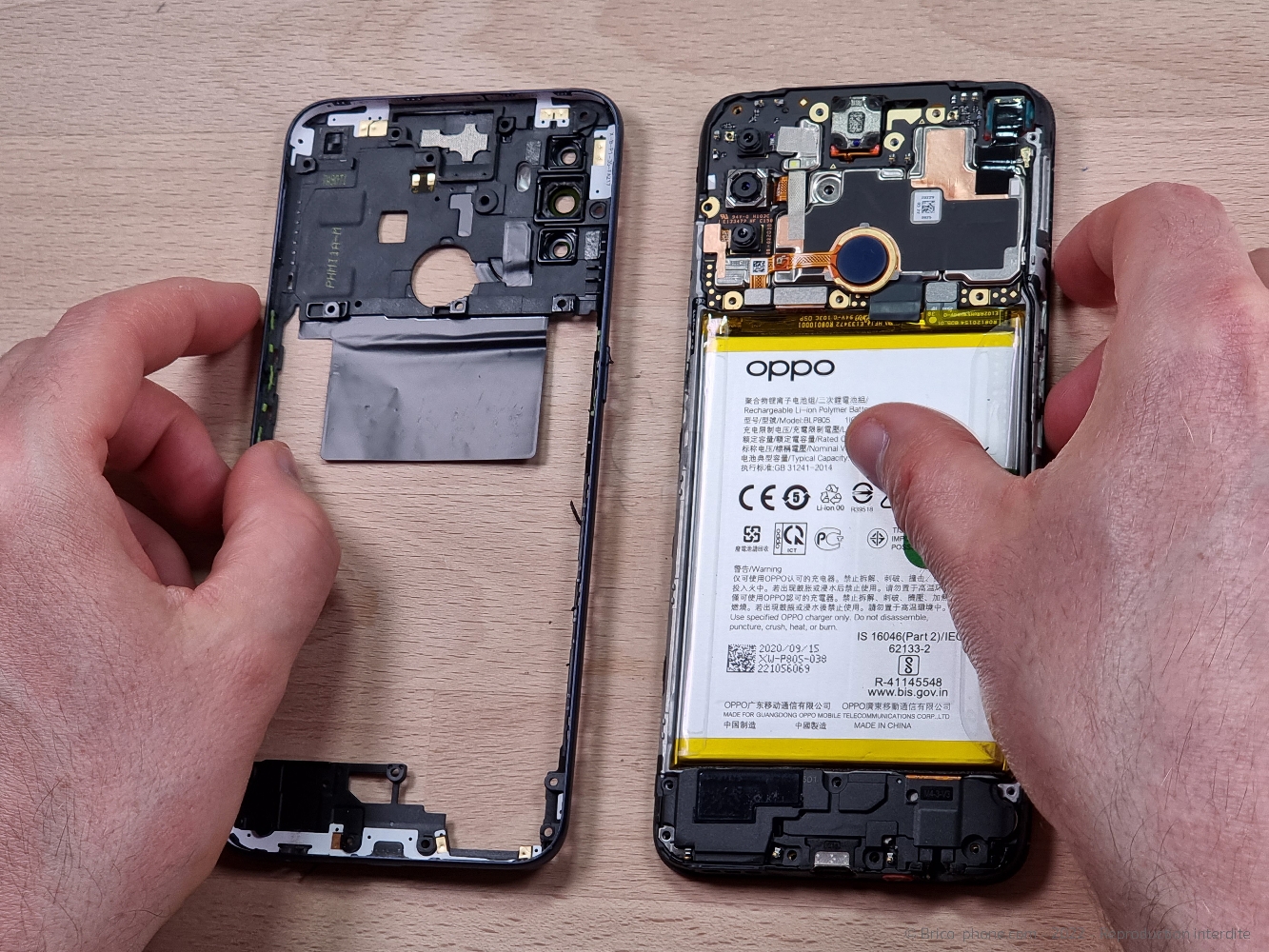

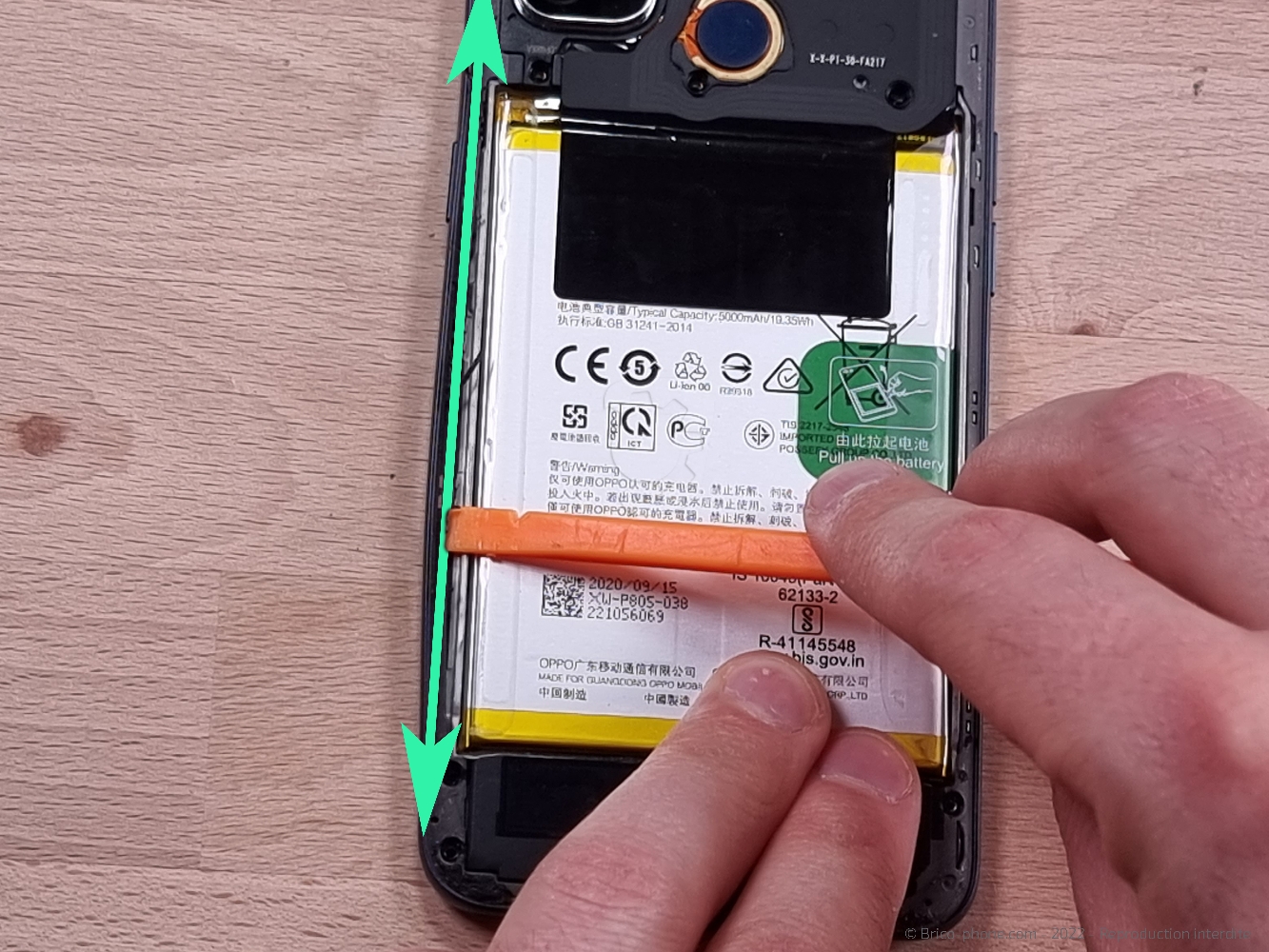

Avec le levier en nylon, déclipsez le châssis intermédiaire par l'intérieur, vous verrez un petit interstice à gauche de la batterie (photo 1). Une fois que vous l'aurez déclipsé, glissez le spudger entre le châssis intermédiaire et celui de l'écran afin de le retirer du téléphone.

Outils

Levier Nylon
