Changement de l'écran (vitre + LCD) sur A53S

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 10/20

Temps estimé 45 min

Difficulté 3/5 (Moyen)

Diagnostic

La vitre avant est cassée, rayée...

L'affichage présente des traits, tâches ou zones d'ombre...

Votre smartphone est tombé, la vitre est brisée, vous n'avez plus de tactile ou vous n'avez plus d'affichage ? Pour le réparer, Brico-Phone vous aide avec ce tutoriel qui vous guidera étape par étape afin d'effectuer le changement d'écran.

Suivez bien notre guide conçu par notre équipe technique Brico-Phone afin de retrouver un Oppo A53s fonctionnel et comme neuf !

Pièces nécessaires

Écran vitre + dalle IPS LCD pré-assemblé pour Oppo A53s

39.90 €

Voir plus de produits

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Décapeur thermique petit modèle

14.90 €

Avant de commencer

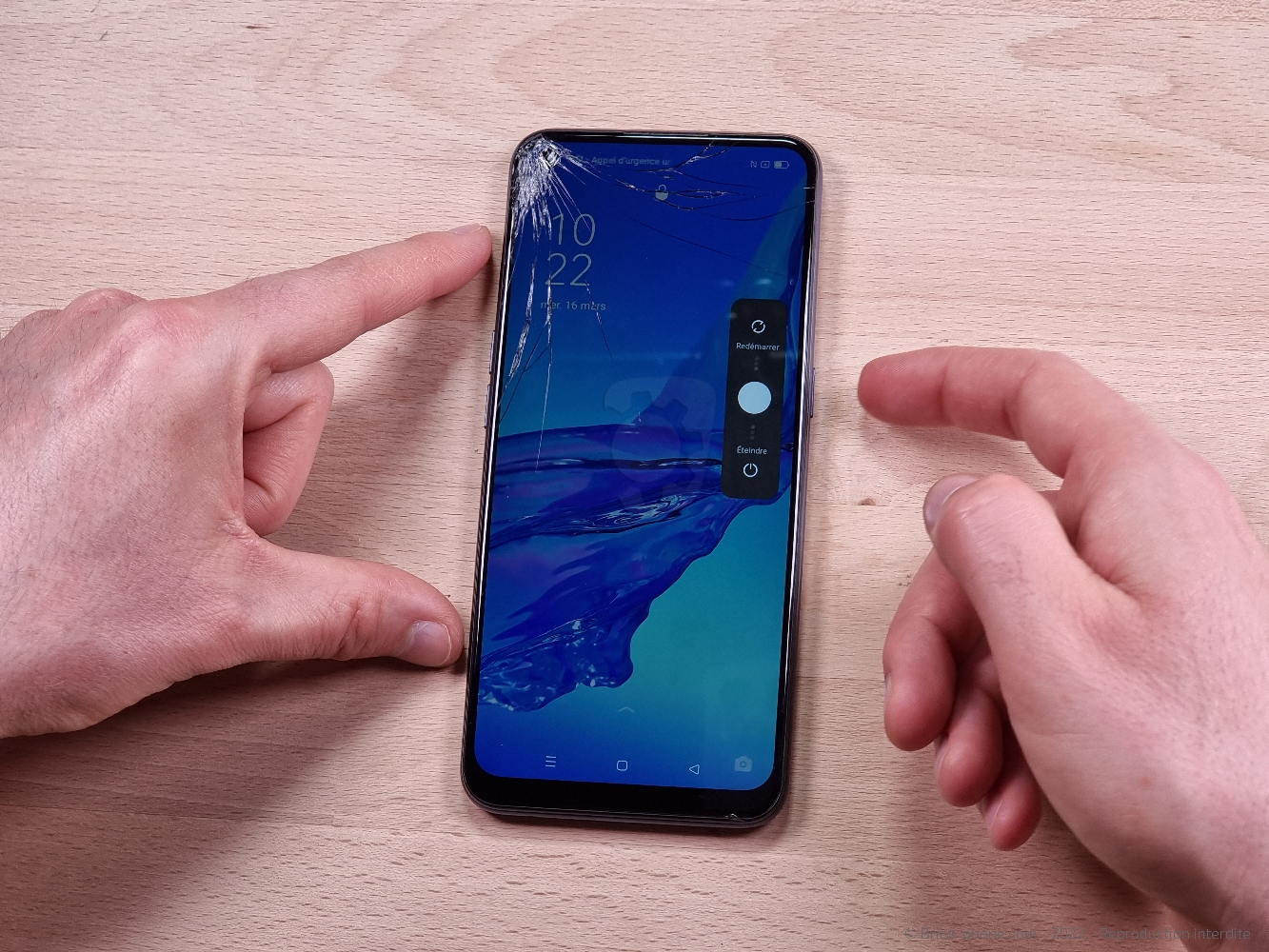

Avant de débuter la réparation de votre Oppo A53s, vous devez l'éteindre, pour cela maintenez le bouton power et slidez le bouton vers le bas "éteindre".

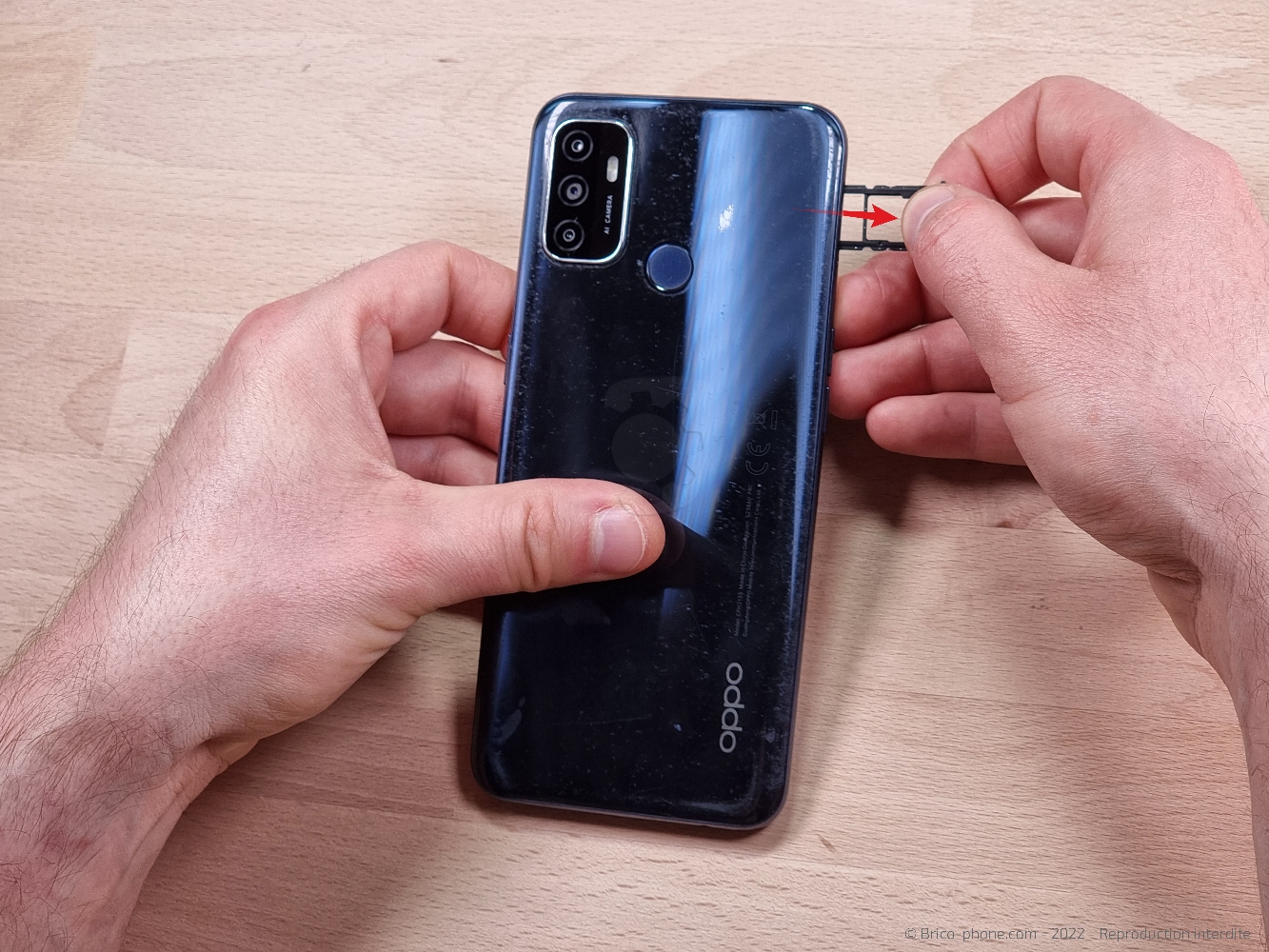

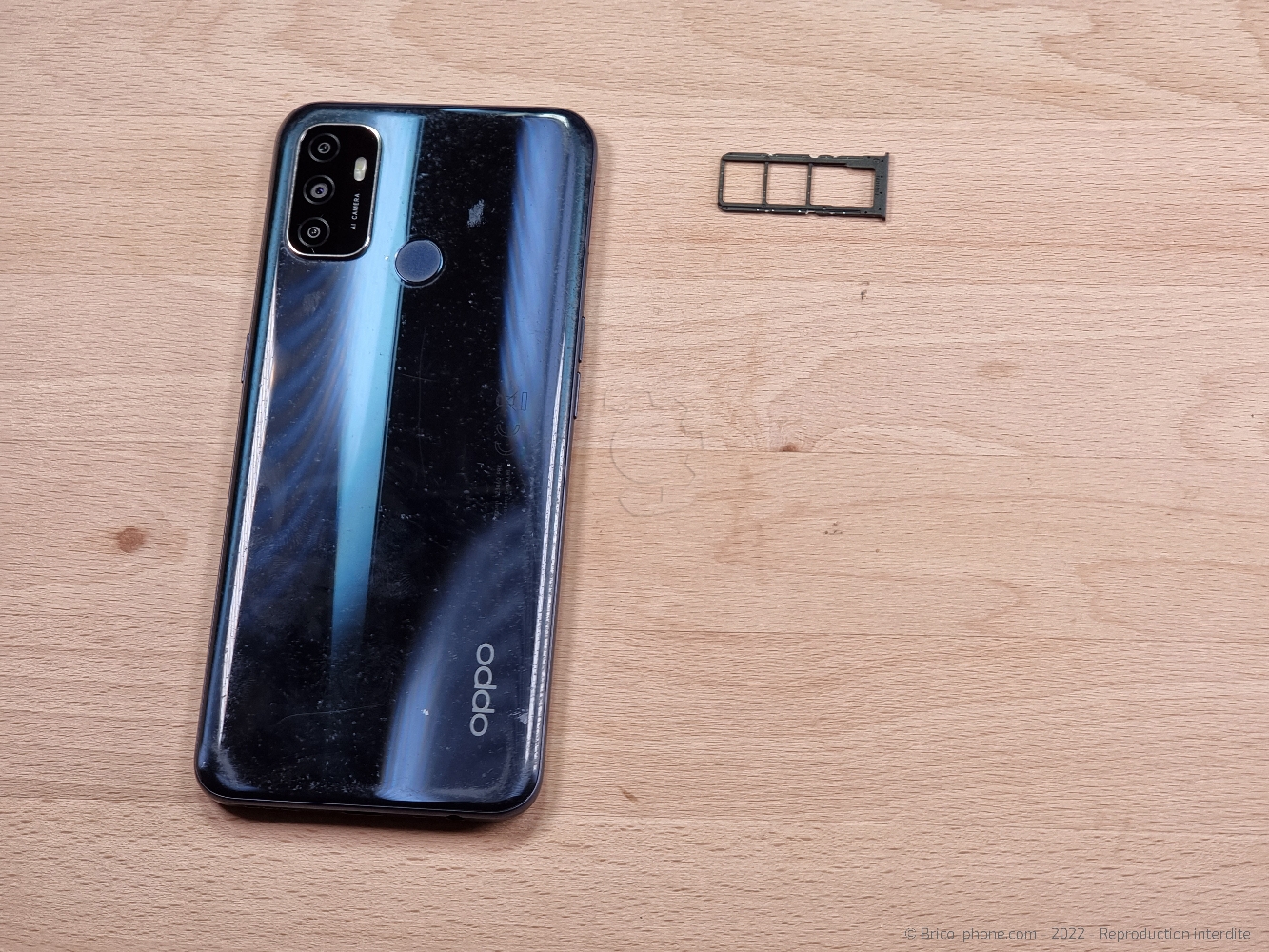

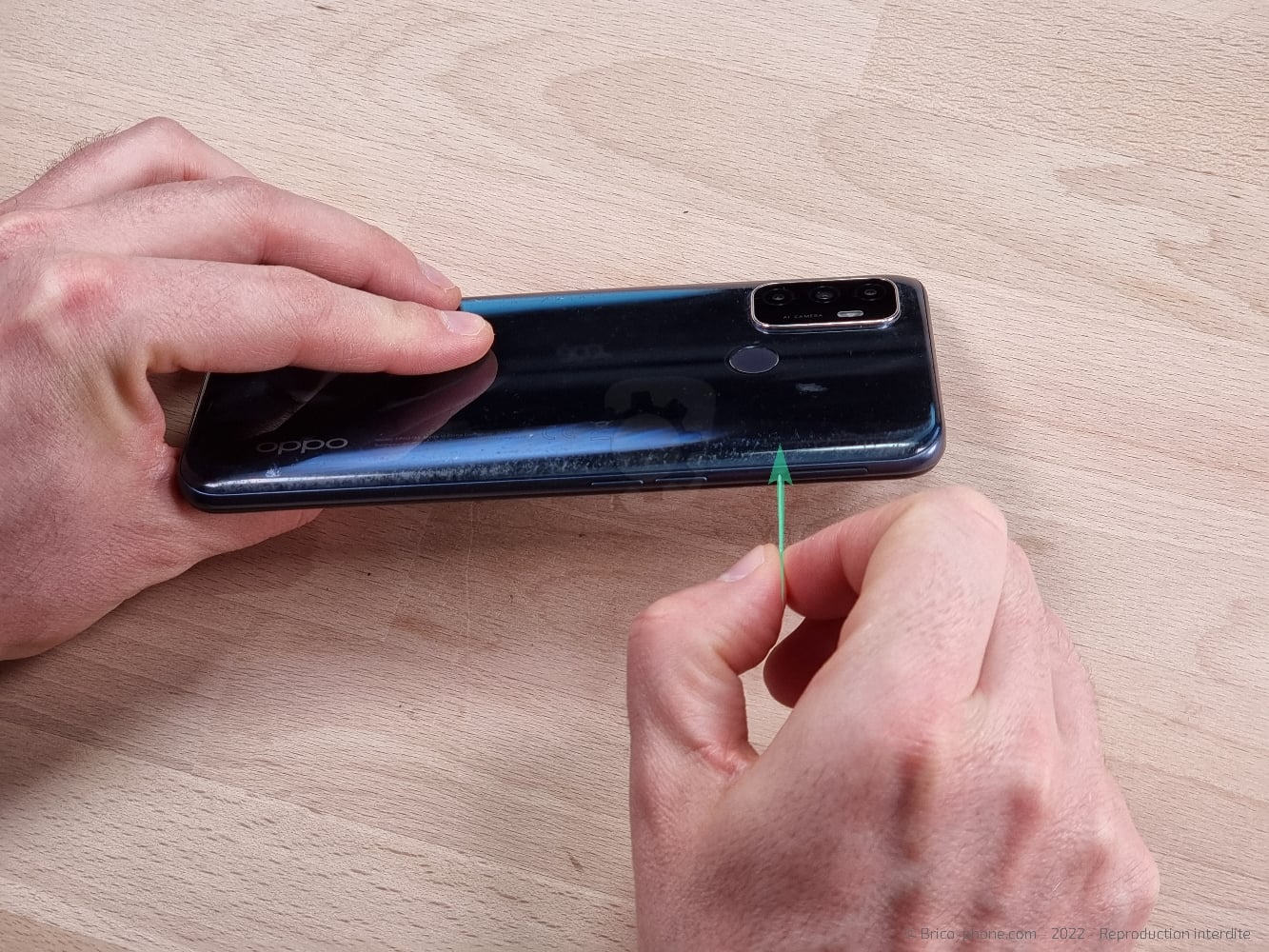

Munissez-vous de l'outil sim afin d'éjecter le tiroir sim du smartphone.

Outils

SIM

Etape 1

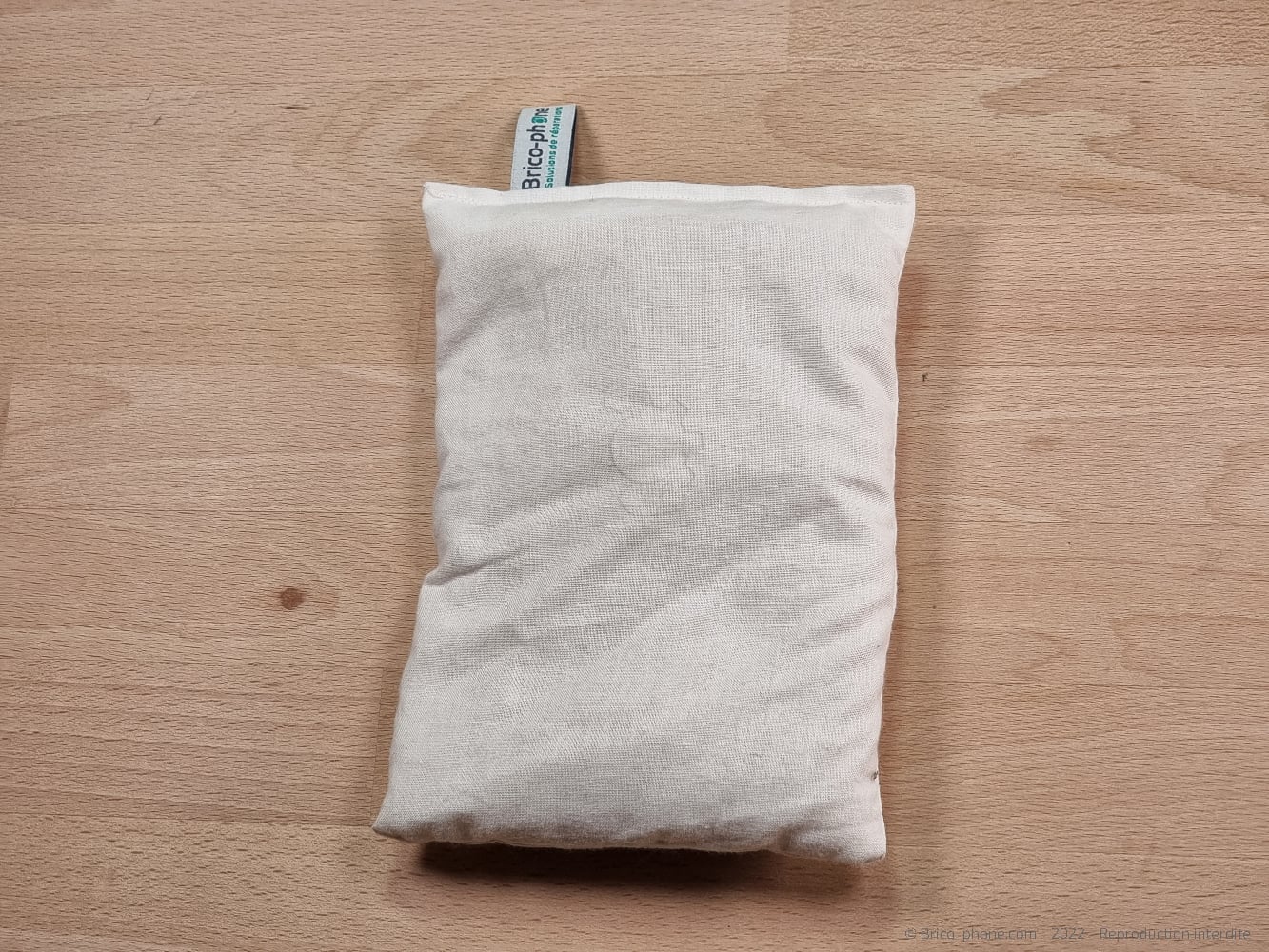

Etape 1 Créer un point d'insertion pour la vitre arrière

Afin d'ouvrir ce téléphone, il faut chauffer la vitre arrière afin de ramollir le sticker qui la maintient au châssis. Pour cela vous avez 2 méthodes, le coussin chauffant que vous passerais environ 1 minutes 30, puis laissez-le environ 45 secondes sur la face arrière. En ce qui concerne la seconde méthode, vous devez chauffer tout le pourtour de la vitre arrière avec un sèche-cheveux ou un décapeur thermique pendant 20/30 secondes.

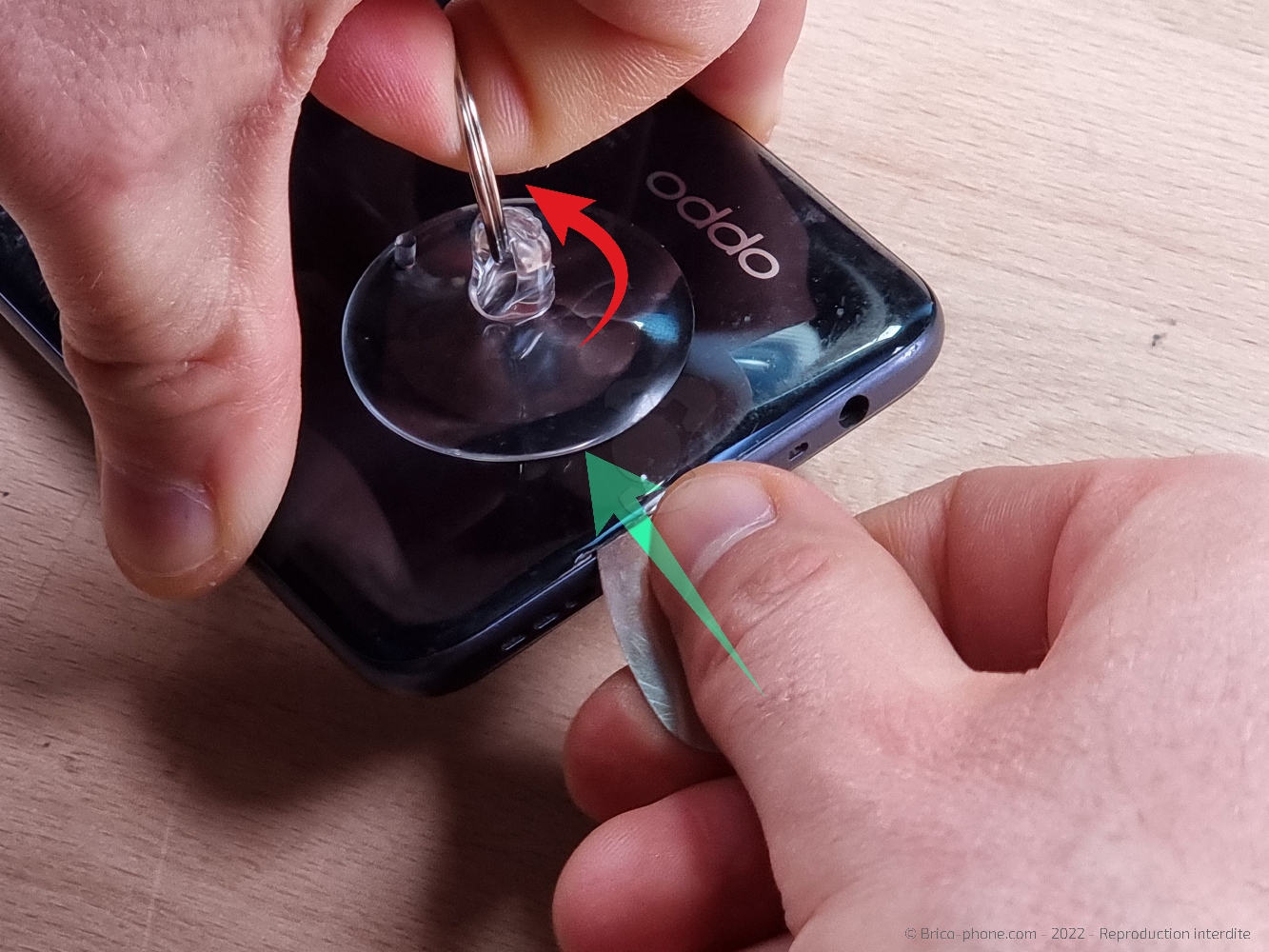

Positionnez la ventouse sur le bas de la partie arrière du téléphone, puis tout en tirant dessus insérez le médiator en métal troué entre le châssis et la vitre arrière.

Outils

Médiator

Ventouse

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 2

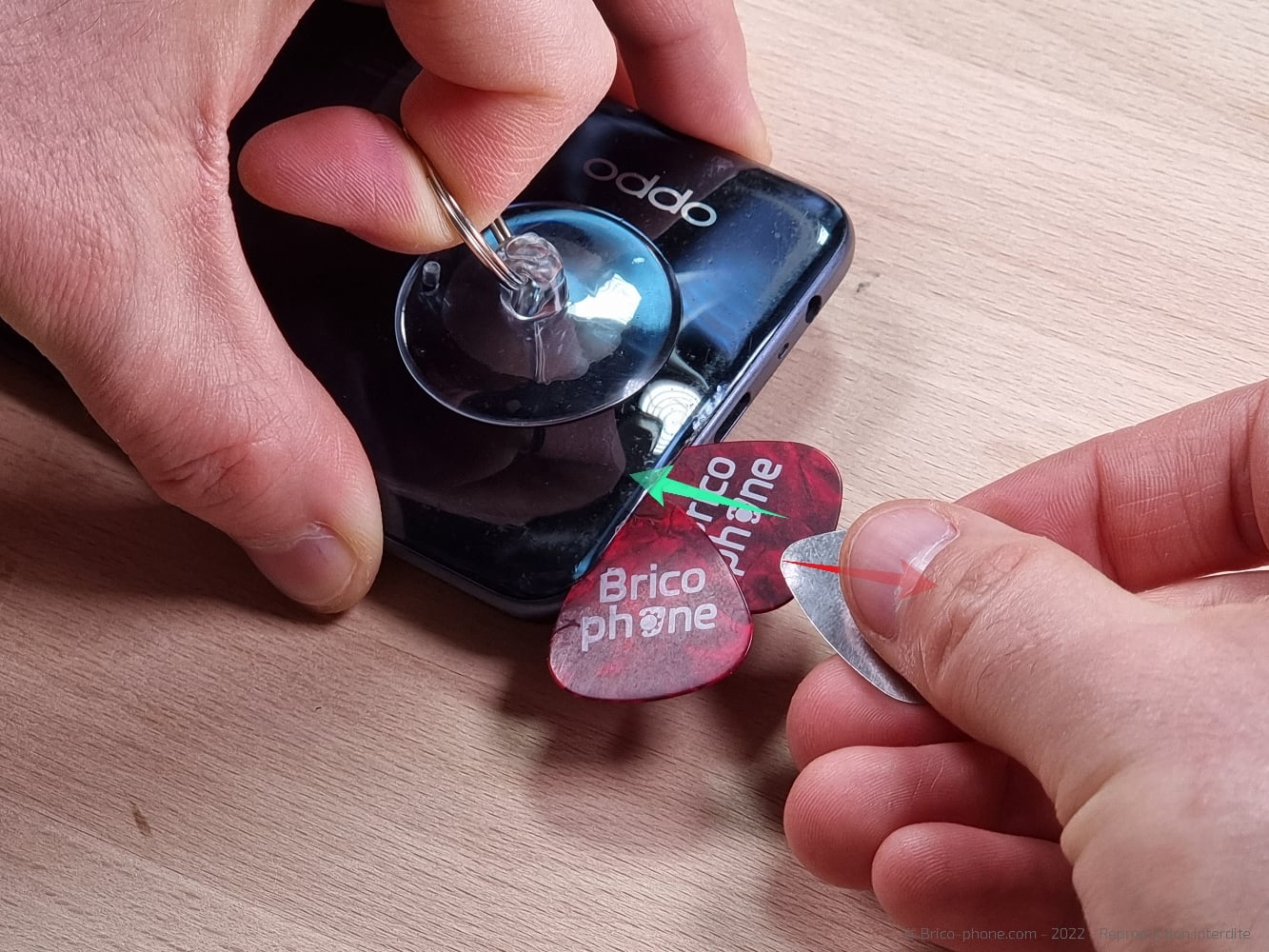

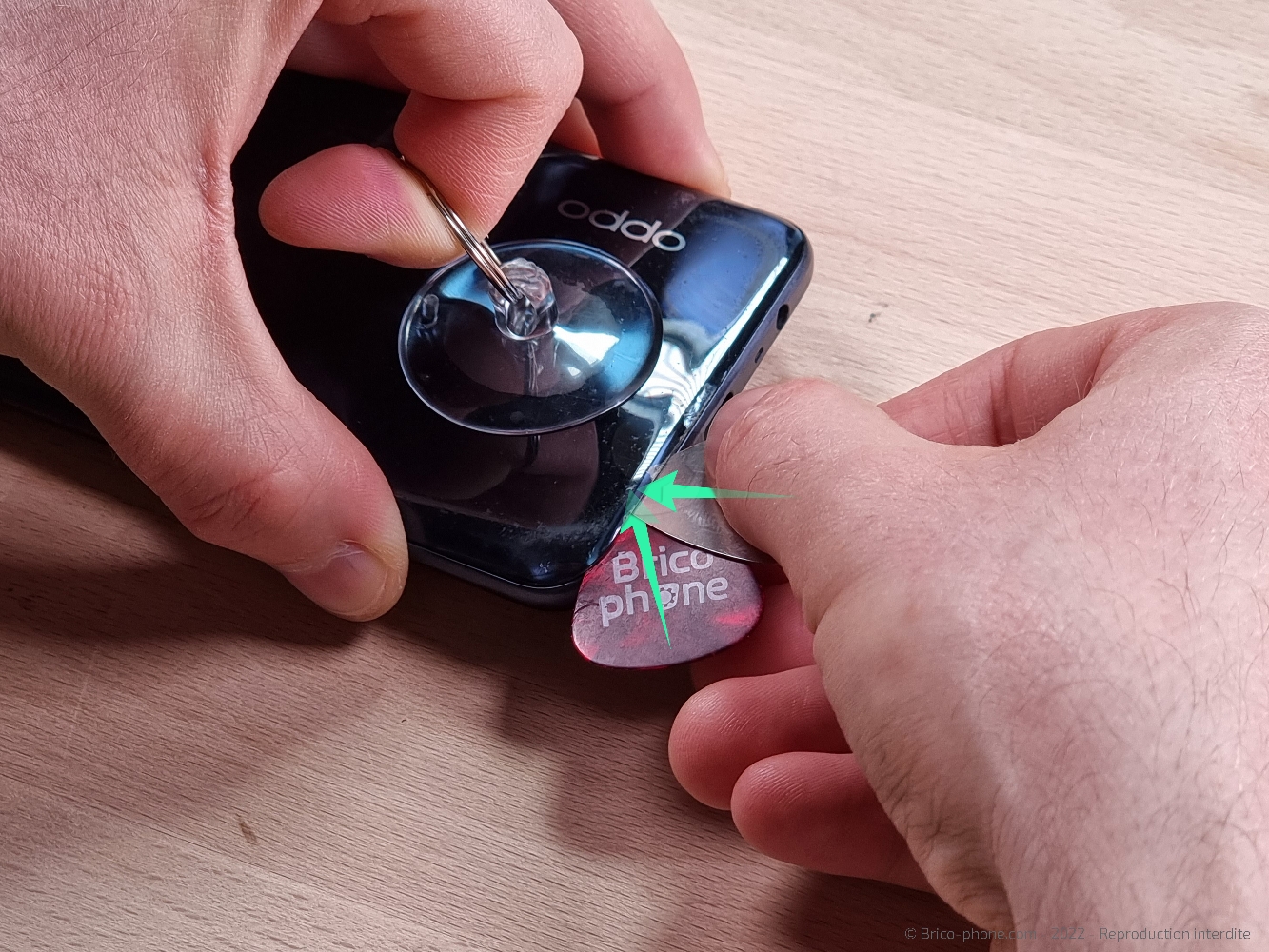

Etape 2 Commencer à décoller la vitre arrière

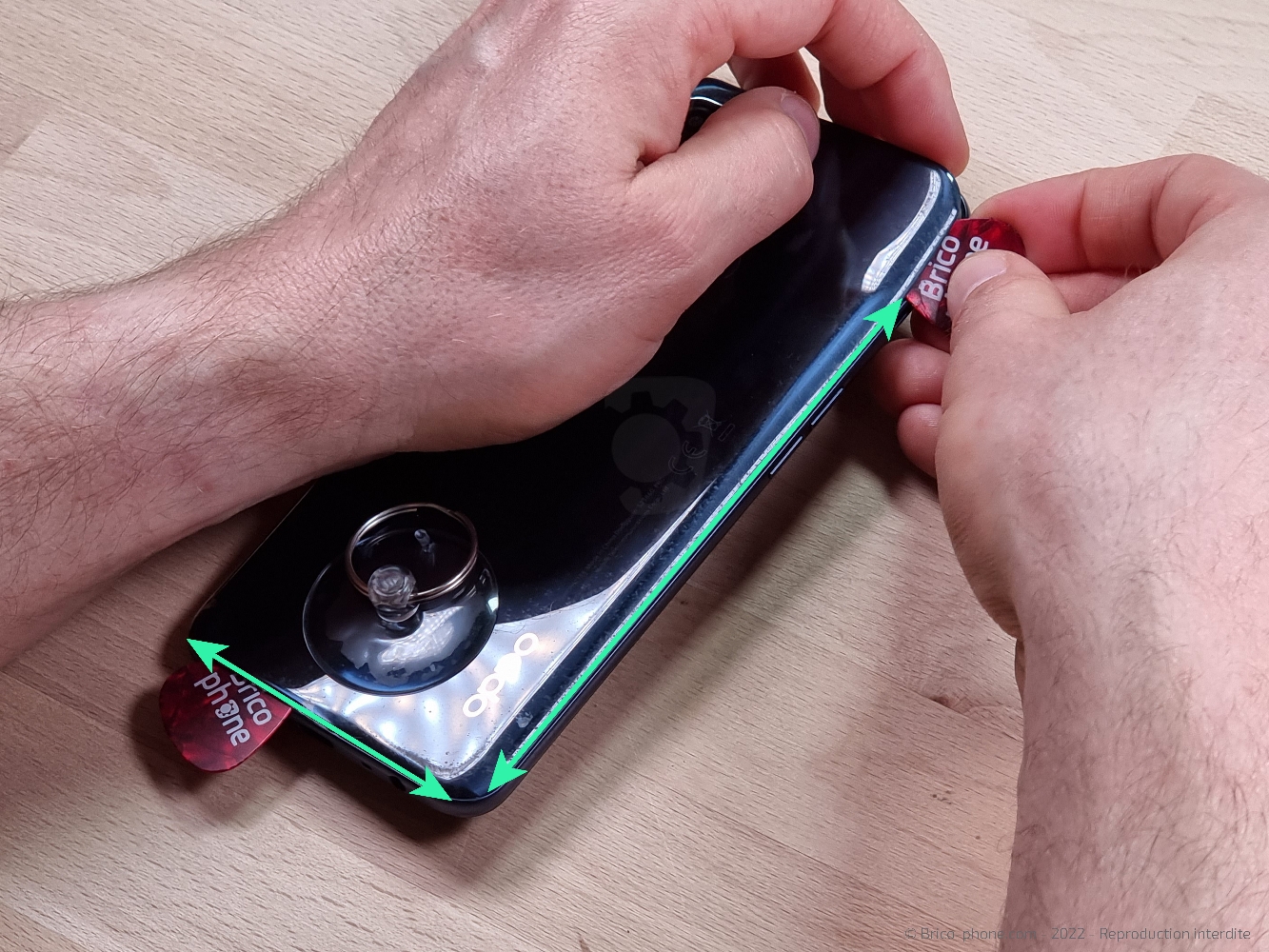

Une fois que vous aurez fait le point d'insertion, insérez les médiators en plastique rouge à la place de celui en métal afin de faire le tour de la vitre arrière pour la décoller.

Outils

Médiator

Ventouse

Etape 3

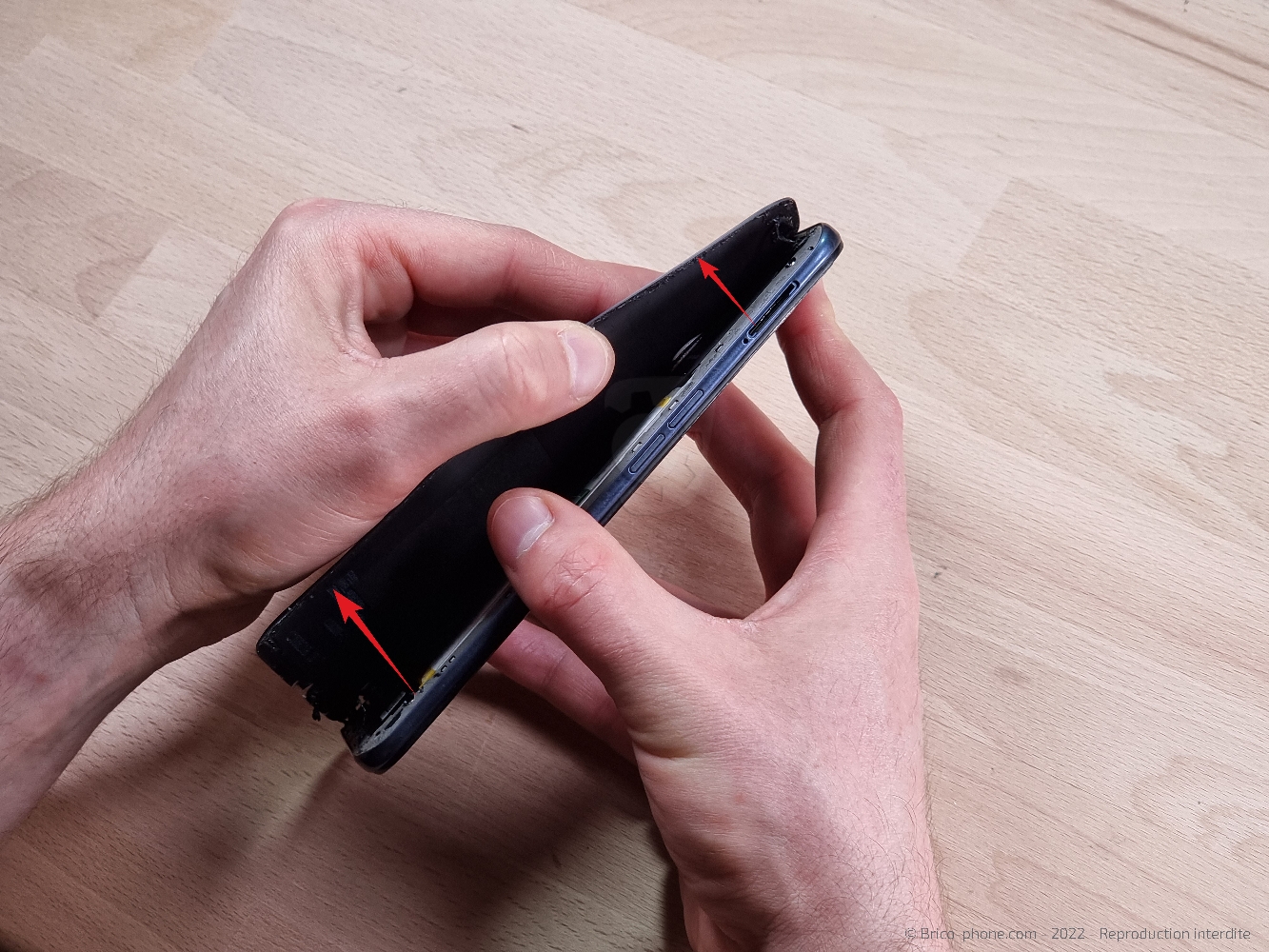

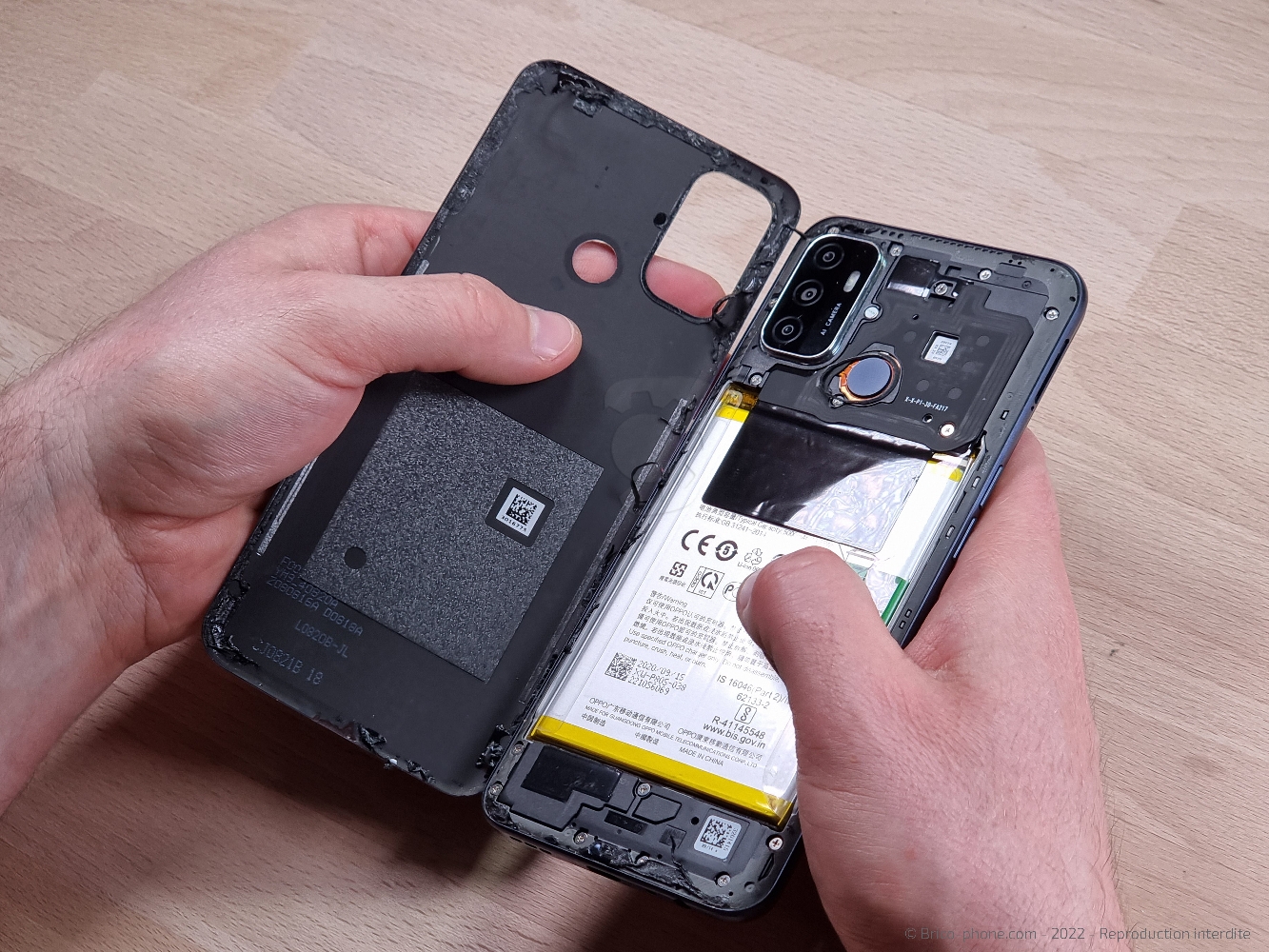

Etape 3 Retirer la vitre arrière

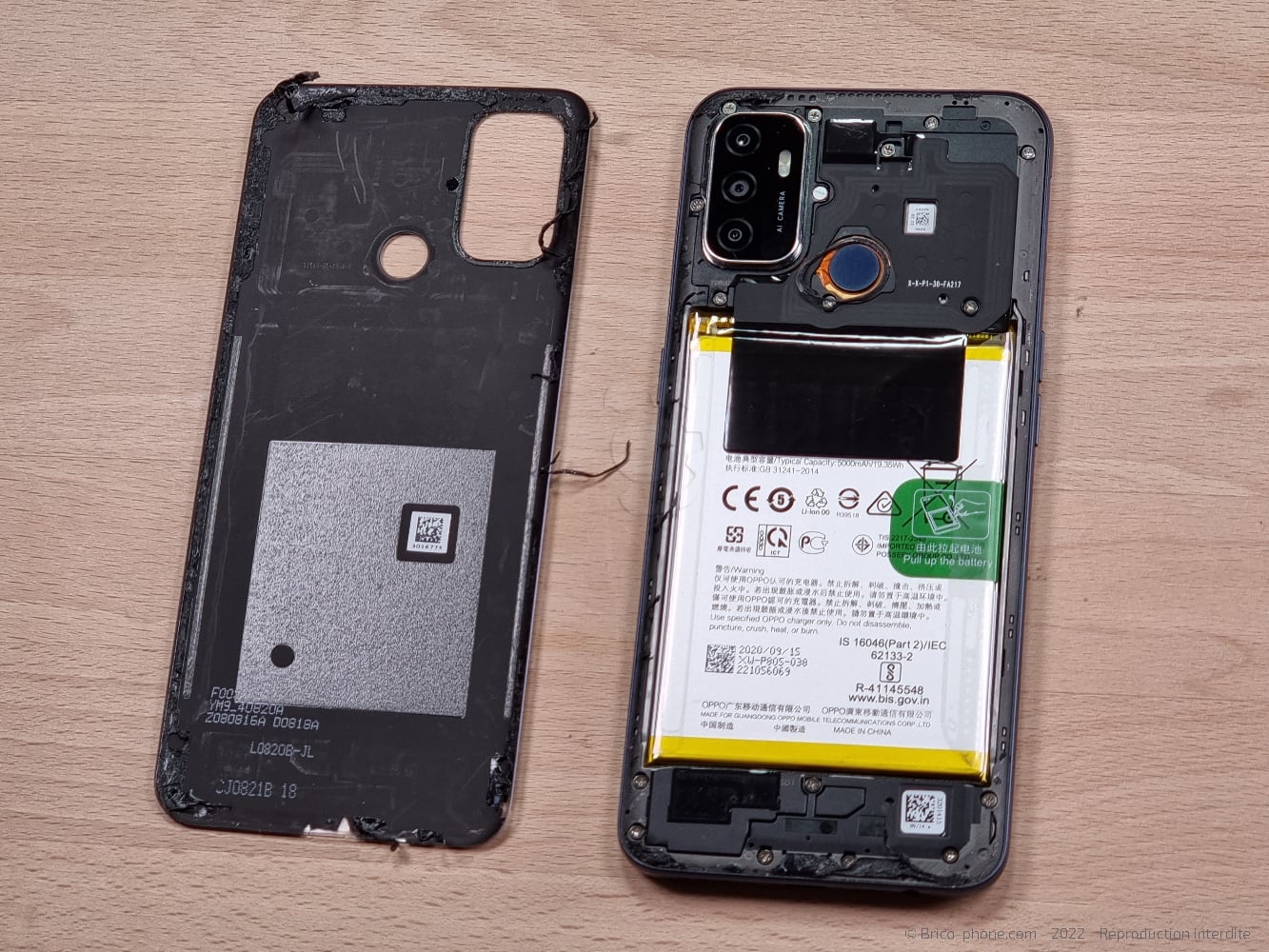

Une fois que la vitre arrière décollée, ôtez-la du téléphone. Si jamais vous sentez des points qui ne se décollent, vous pouvez chauffer de nouveau un peu la face arrière.

Pièces

Décapeur thermique petit modèle 14.90€

Etape 4

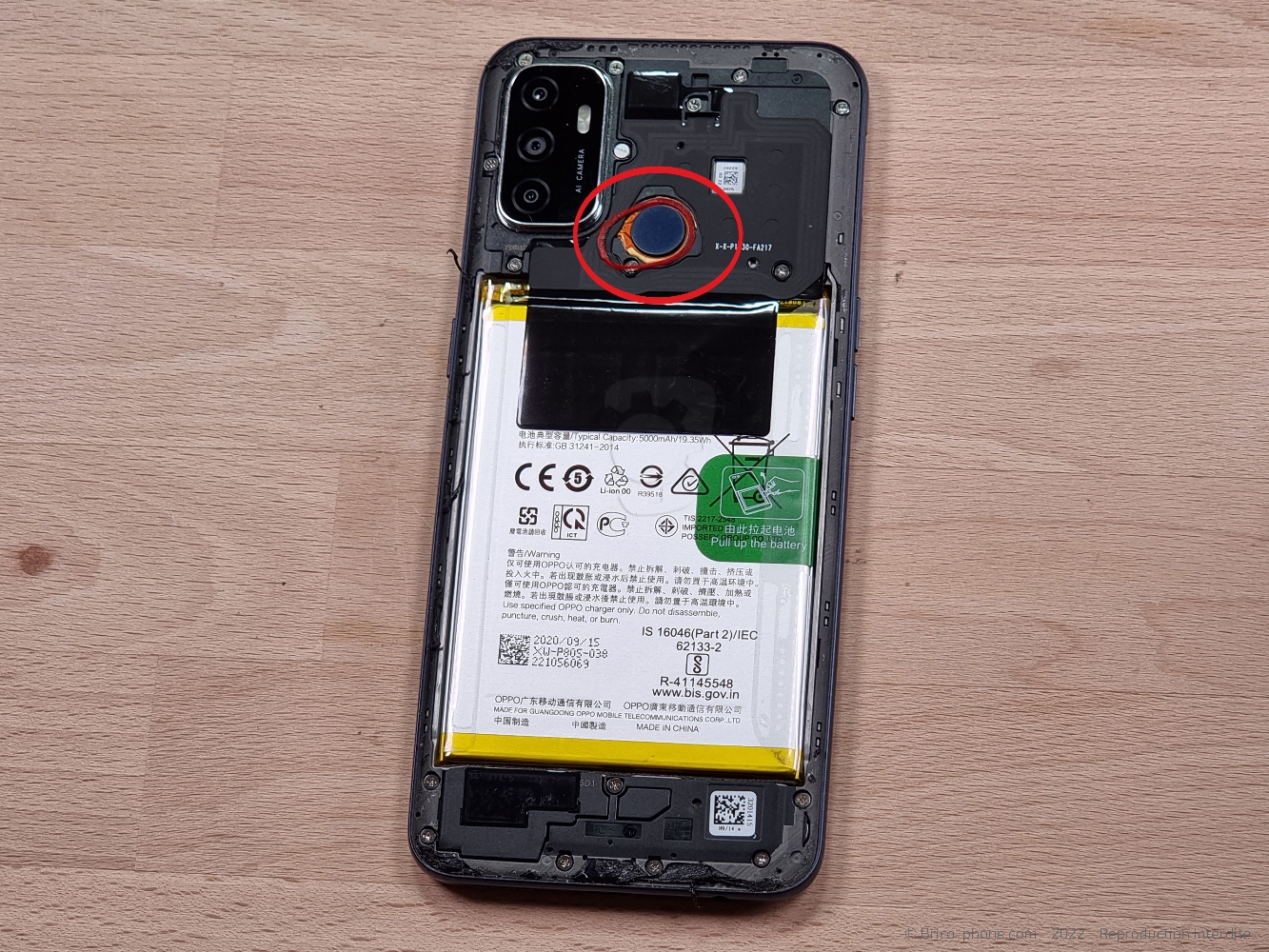

Etape 4 Ôter le joint du lecteur d'empreintes

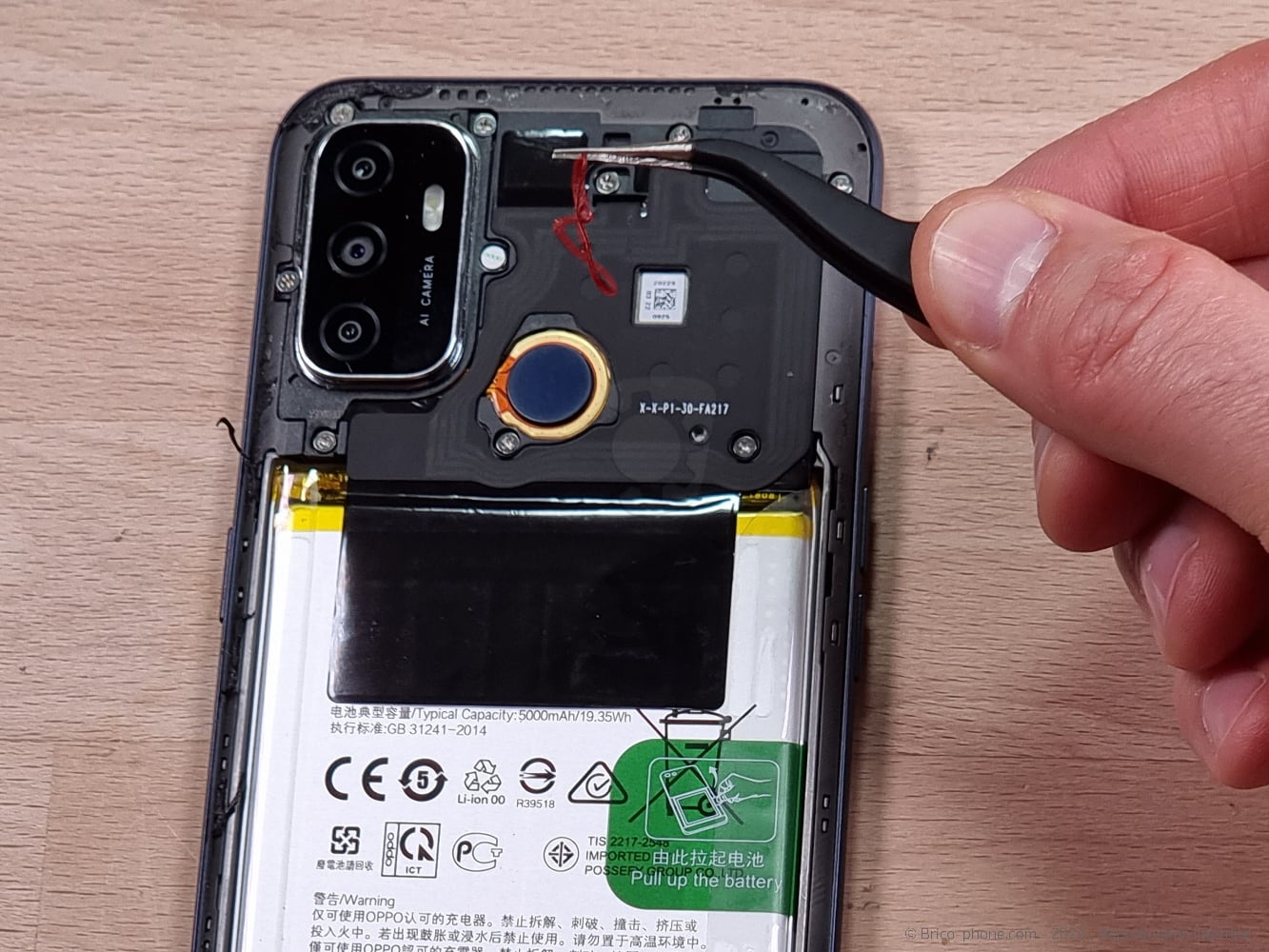

Avec la pincette en métal, retirez le joint qui se trouve autour du lecteur d'empreintes digitales.

Outils

Pince Brucelles

Etape 5

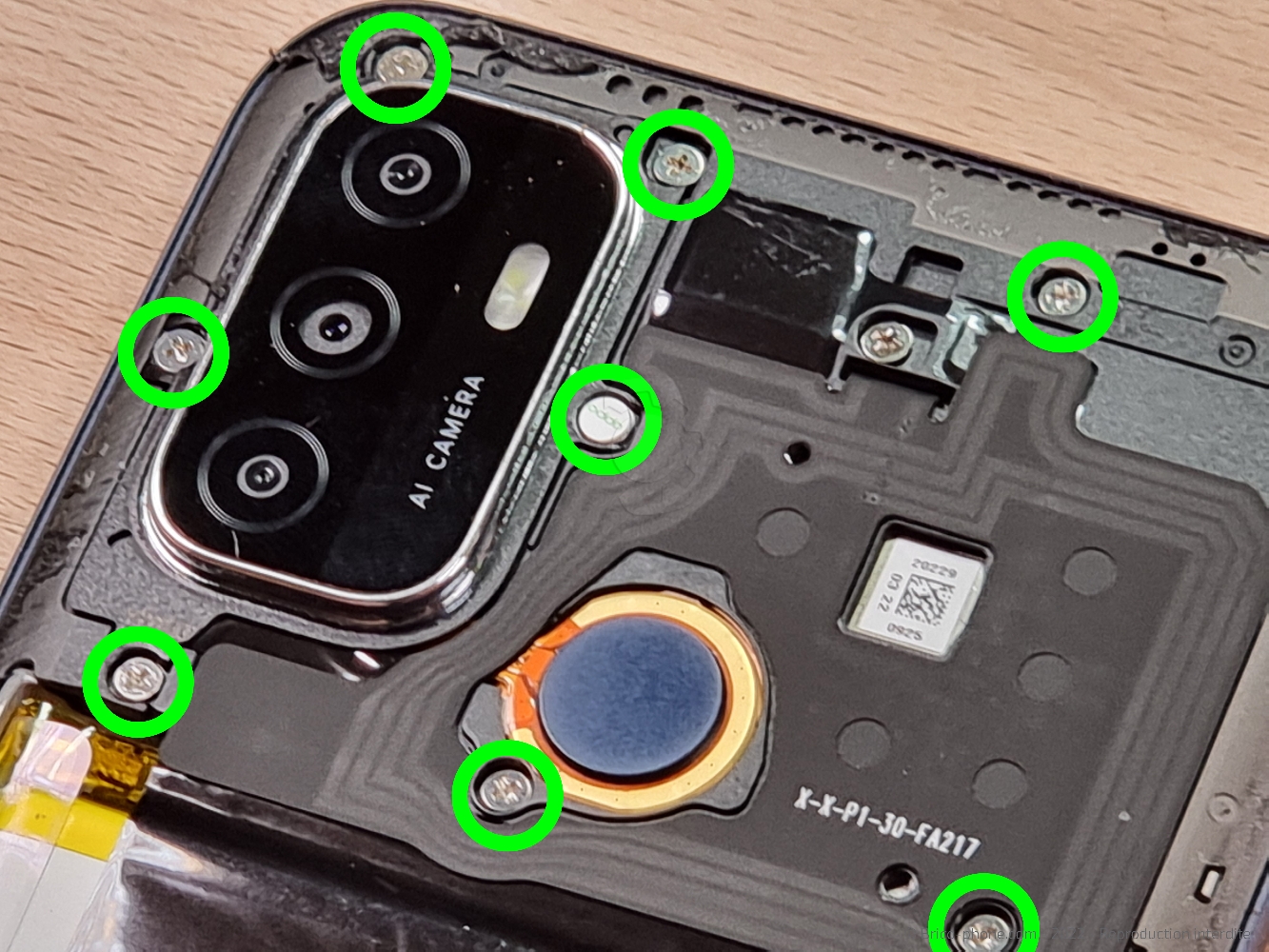

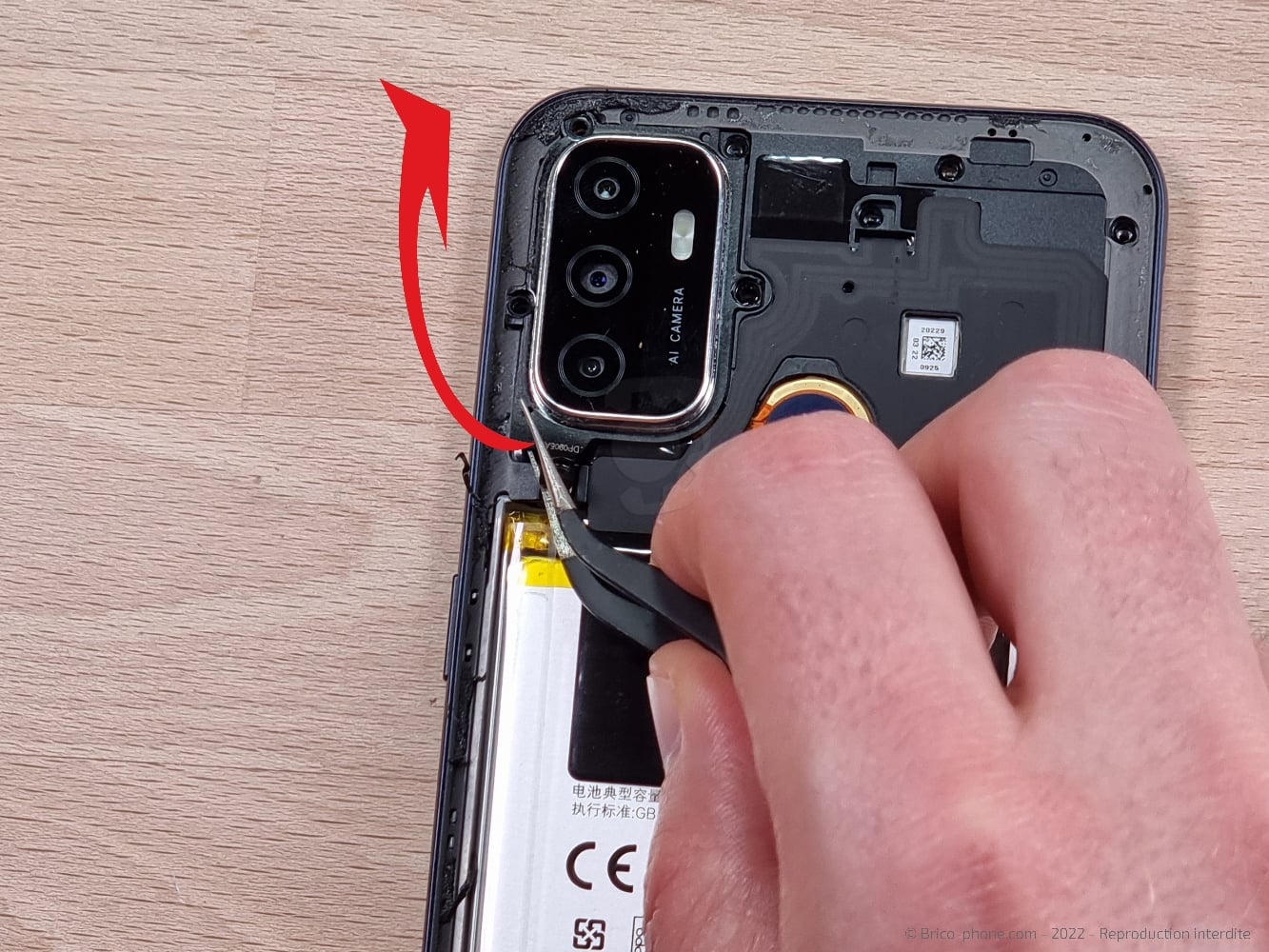

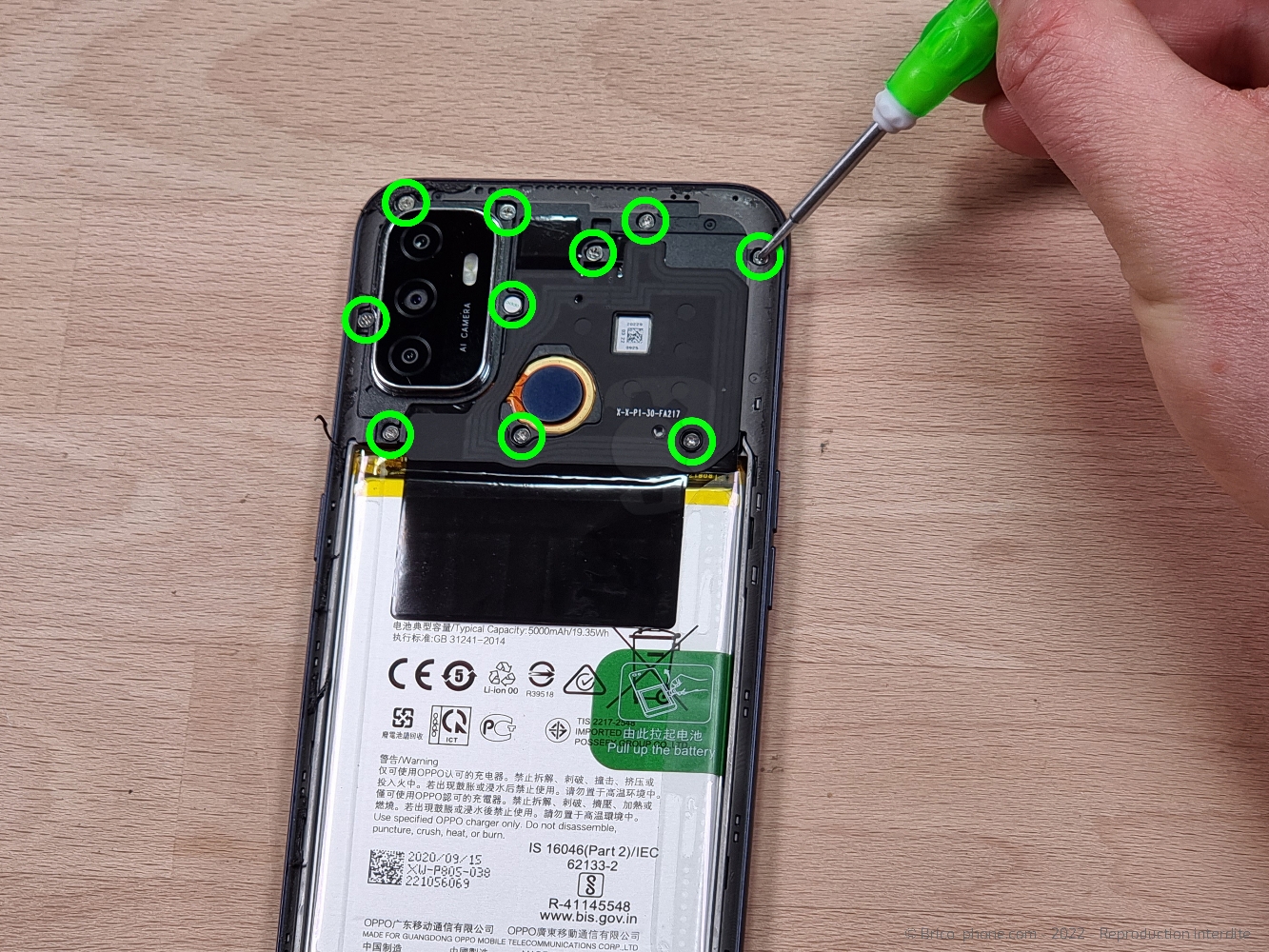

Etape 5 Préparer le châssis intermédiaire

Munissez-vous du tournevis cruciforme pour enlever les 10 vis qui maintiennent la plaquette au dessus de la carte-mère. Ôtez le support avec la lentille à l'aide de la pincette.

Outils

Tournevis Cruciforme

Pince Brucelles

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 6

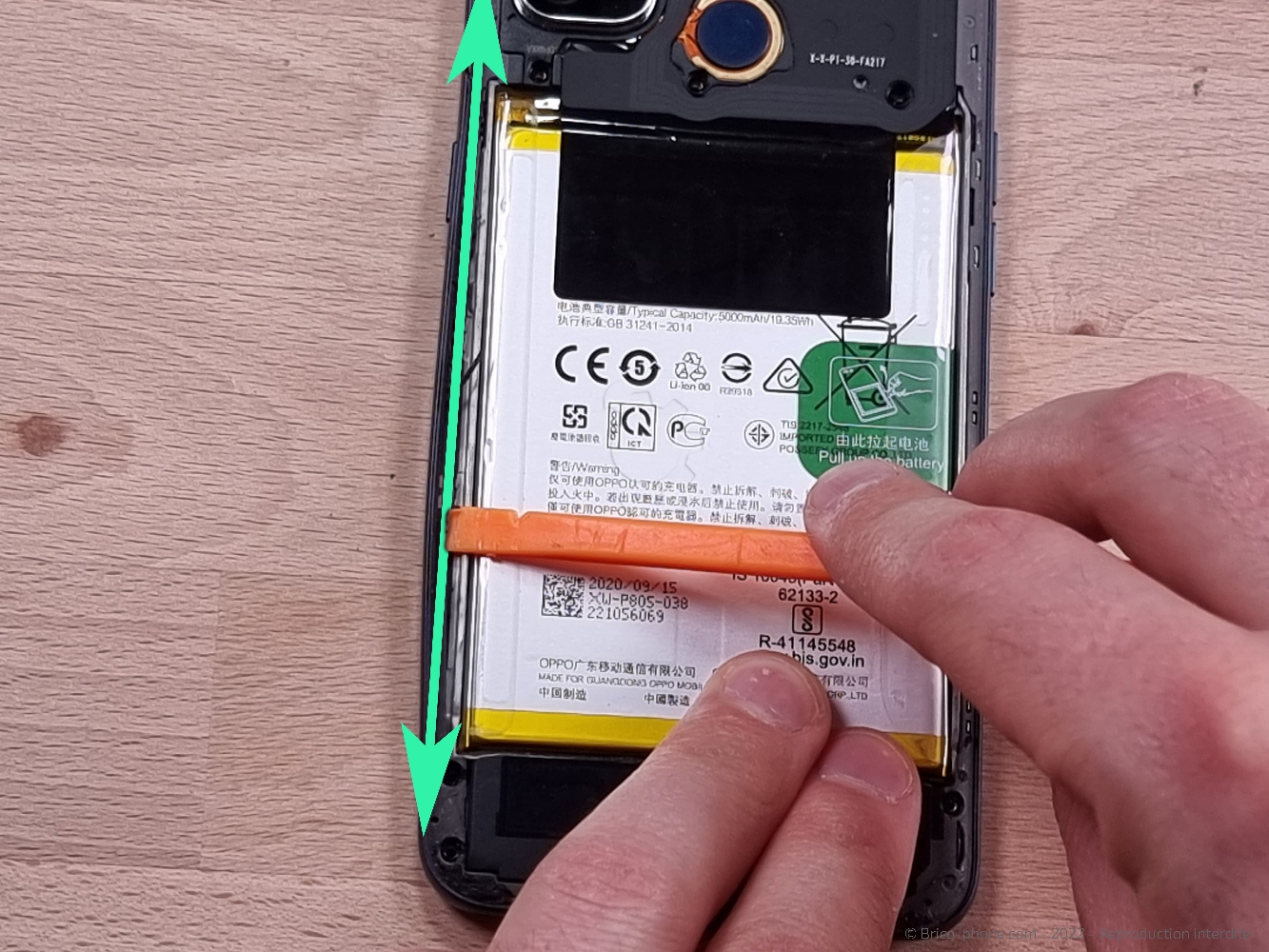

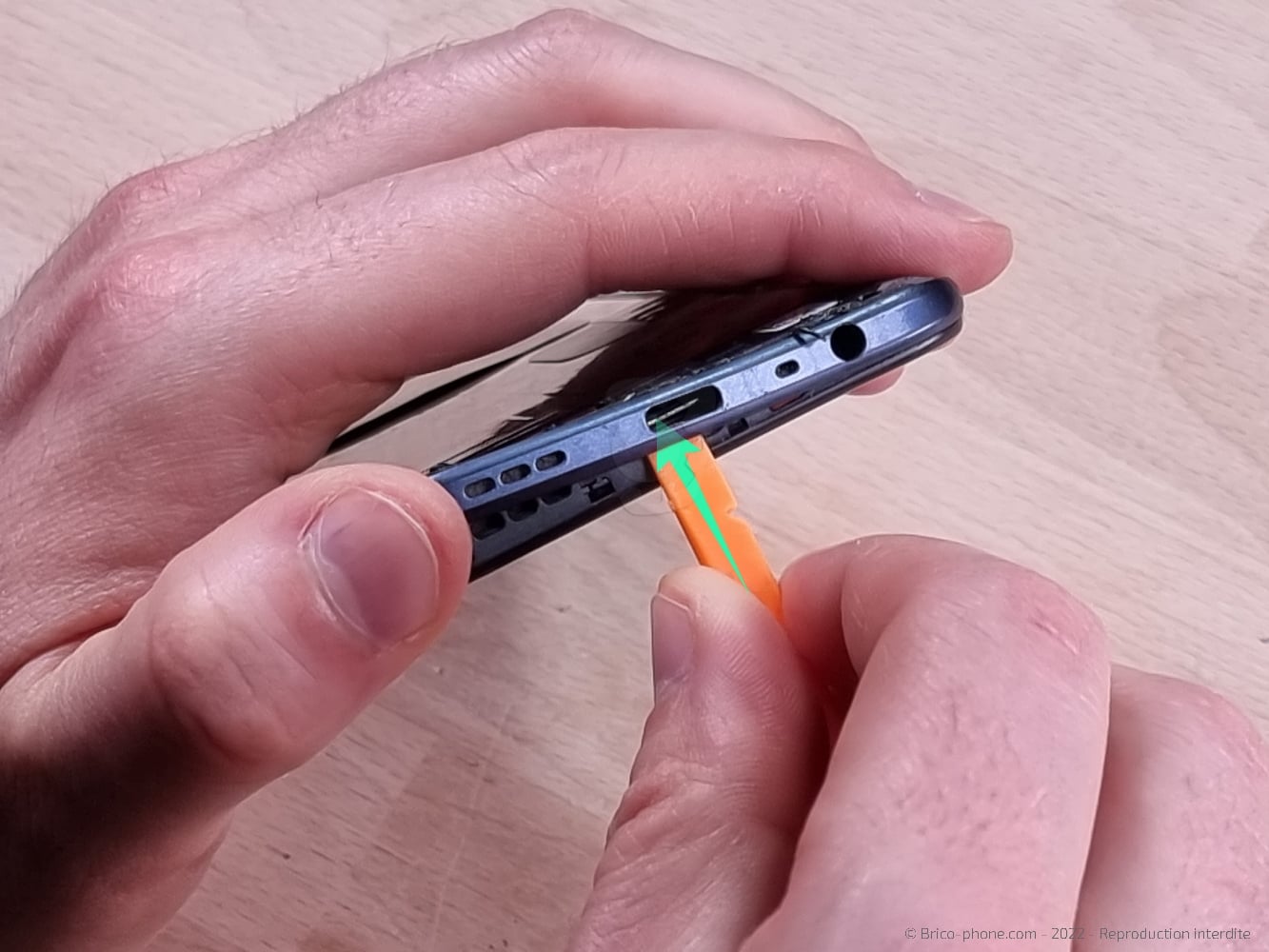

Etape 6 Extraire le châssis intermédiaire

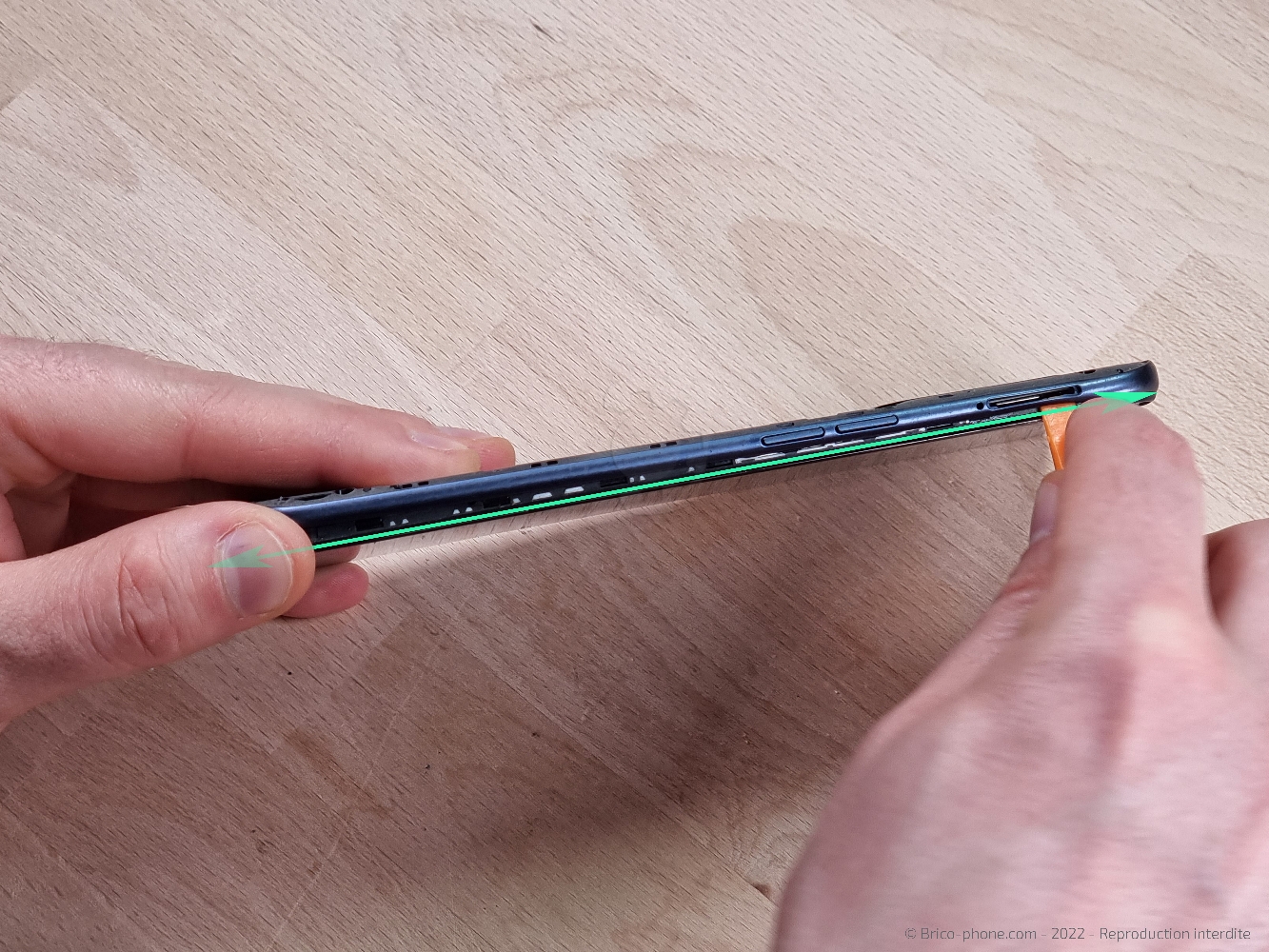

Avec le levier en nylon, déclipsez le châssis intermédiaire par l'intérieur, vous verrez un petit interstice à gauche de la batterie (photo 1). Une fois que vous l'aurez déclipsé, glissez le spudger entre le châssis intermédiaire et celui de l'écran afin de le retirer du téléphone.

Outils

Levier Nylon

Etape 7

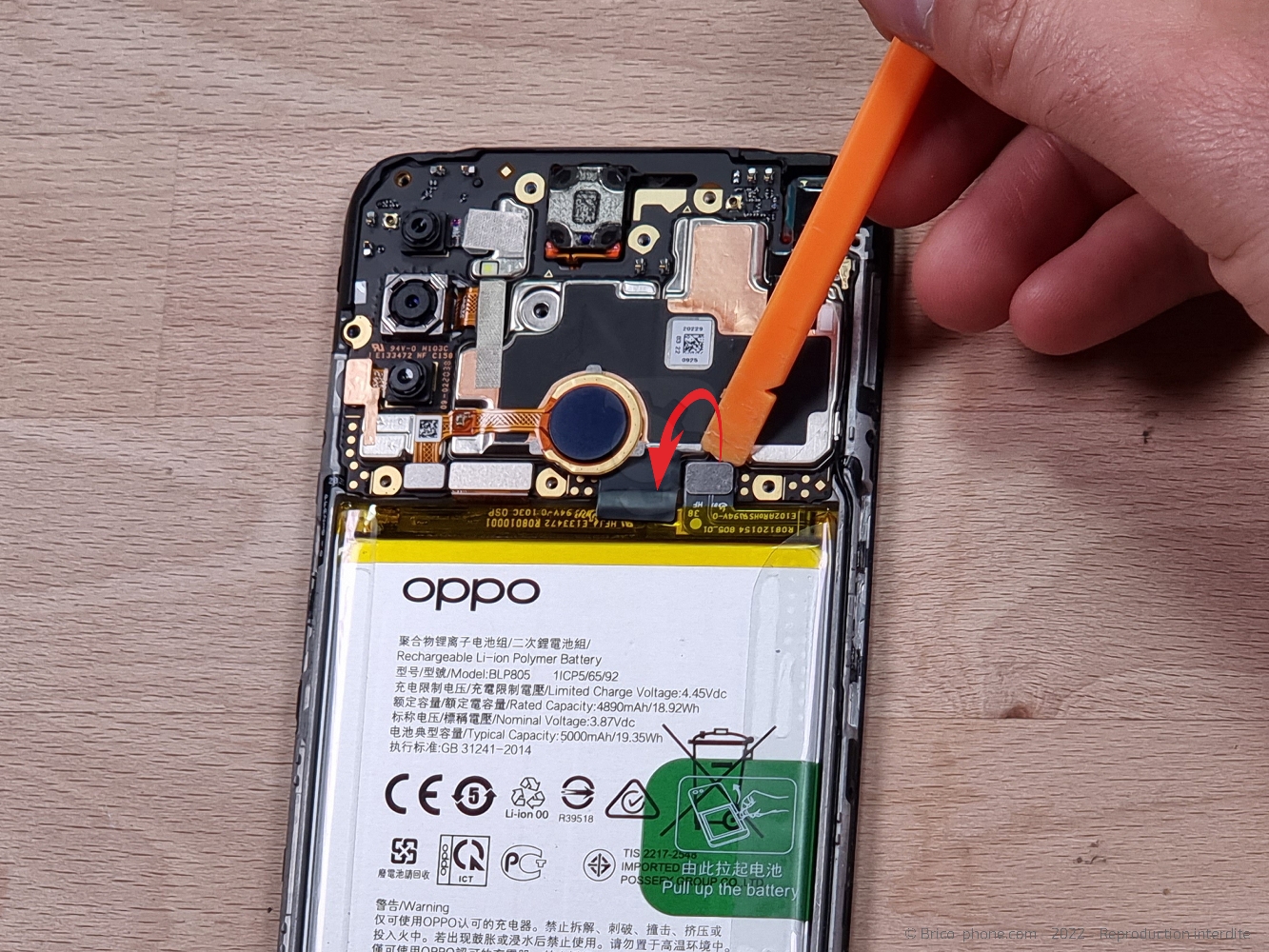

Etape 7 Déconnecter la batterie

Gardez le levier en main pour déconnecter la batterie.

Outils

Levier Nylon

Etape 8

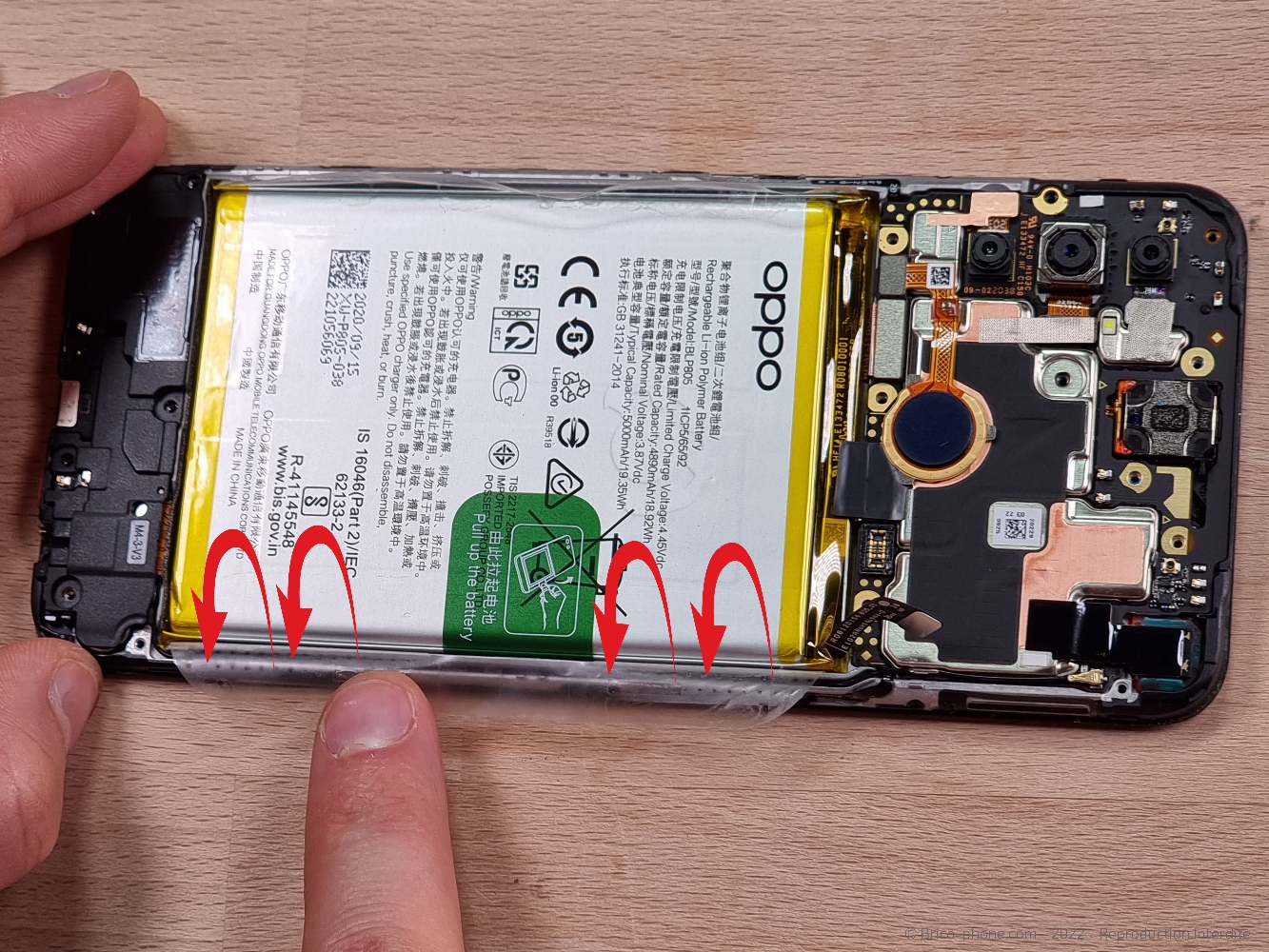

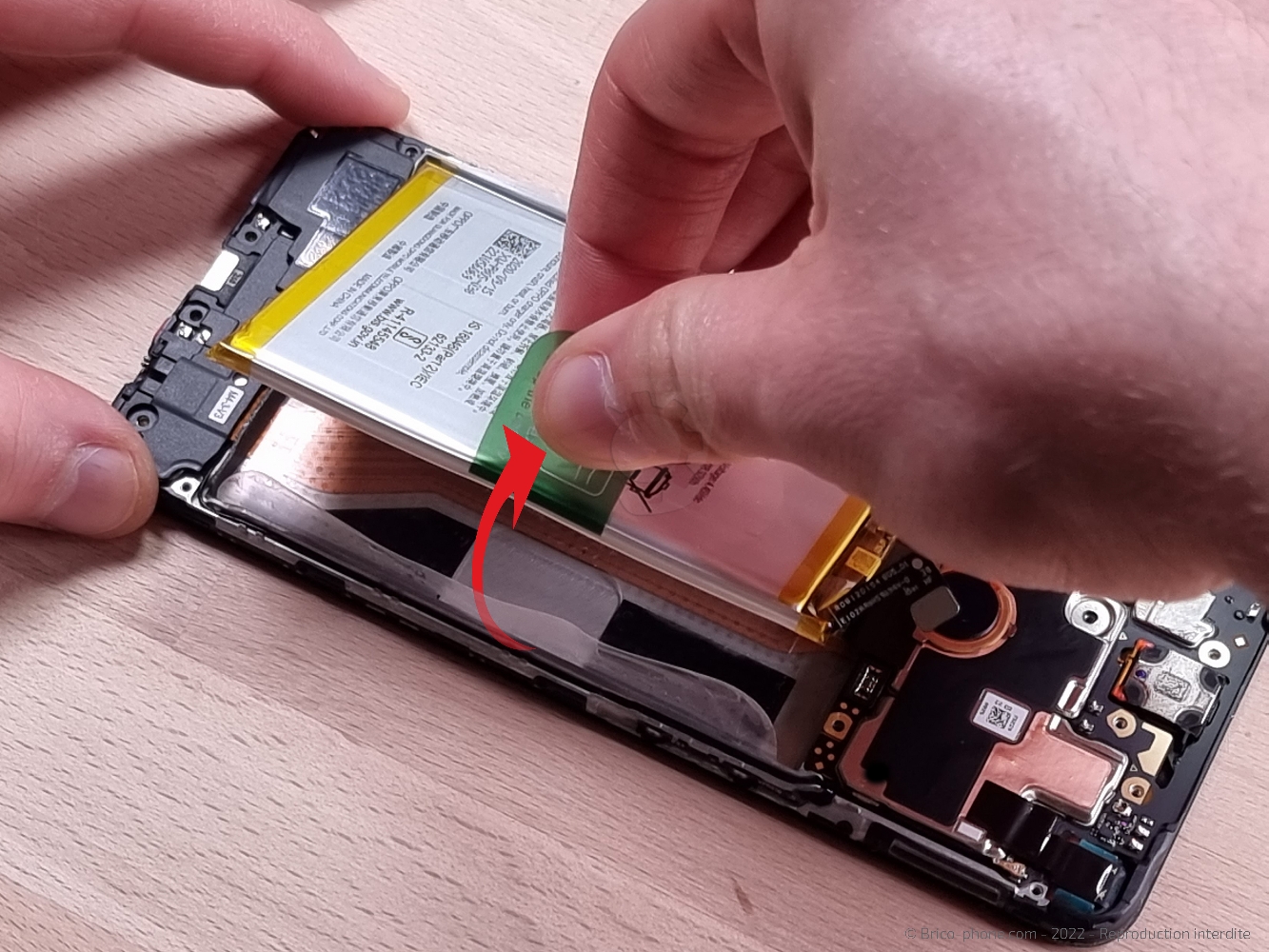

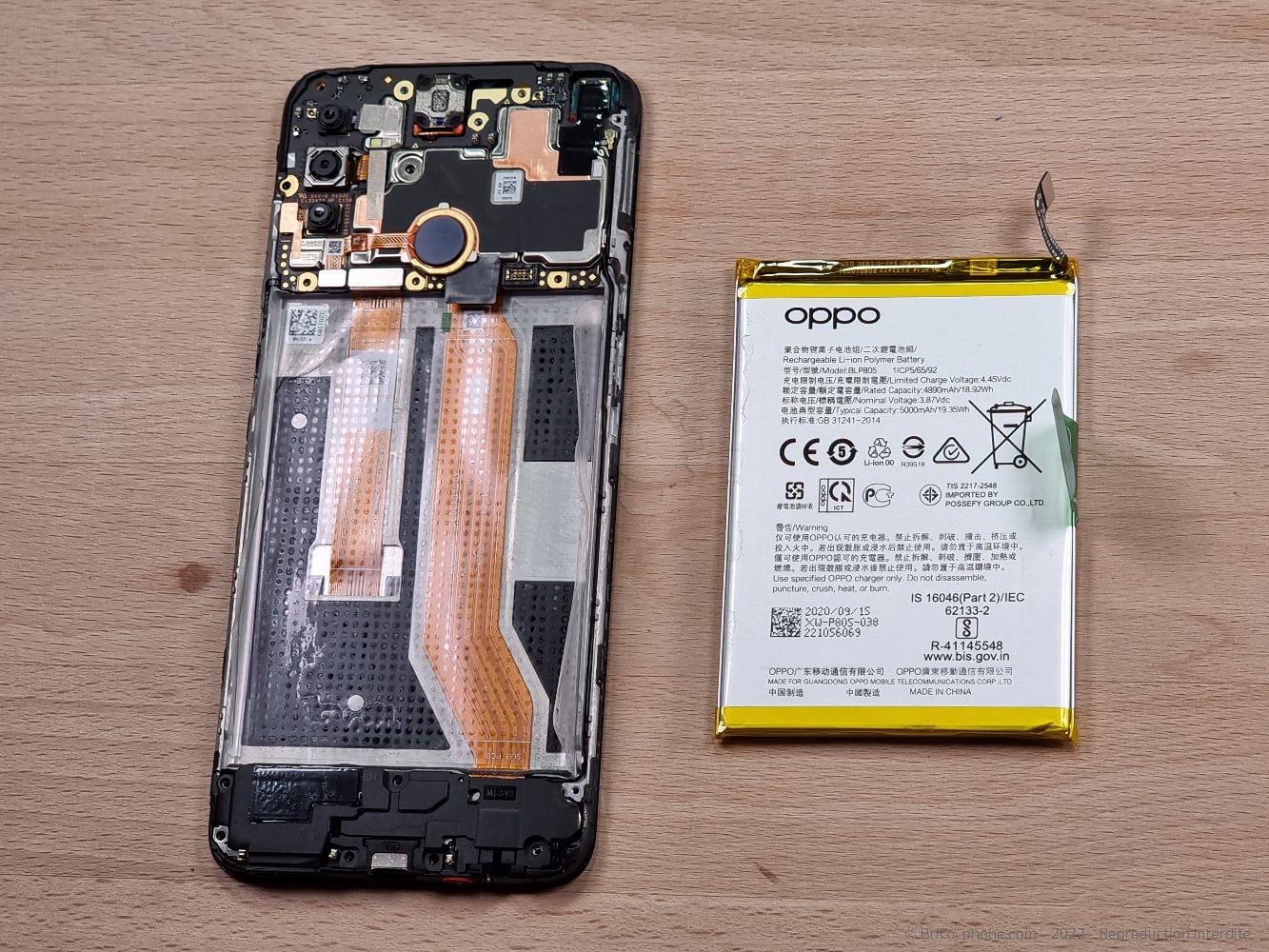

Etape 8 Enlever la batterie

Décollez les parties transparente qui se trouvent à gauche et à droite de la batterie puis soulevez la languette verte avec le même ustensile. Attrapez la languette afin de tirer la batterie en dehors du téléphone.

Outils

Levier Nylon

Etape 9

Etape 9 Retirer le sticker de la batterie

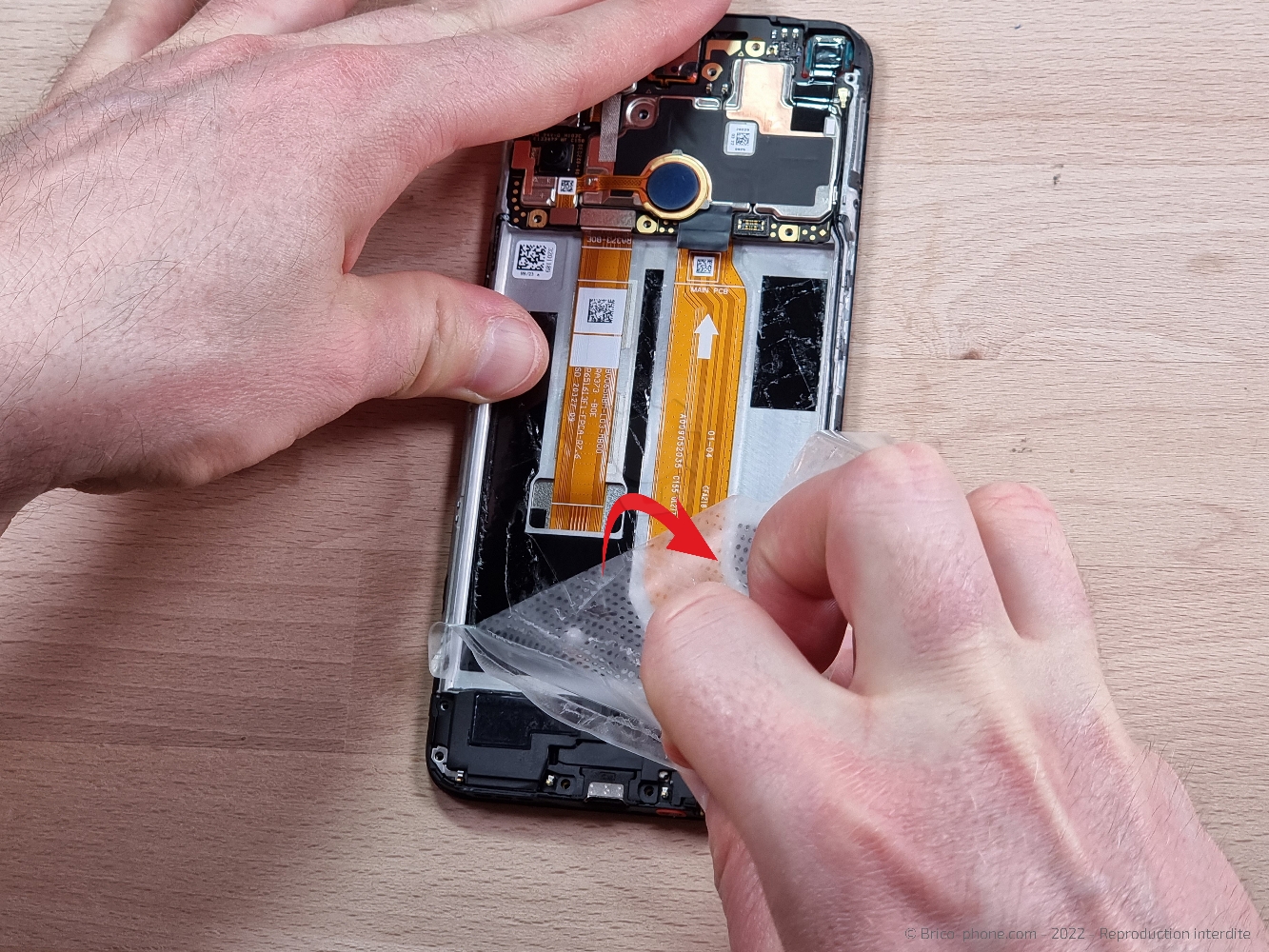

Pour retirer le sticker de la batterie qui est encore dans le châssis, il vous suffit de le tirer pour le décoller.

Etape 10

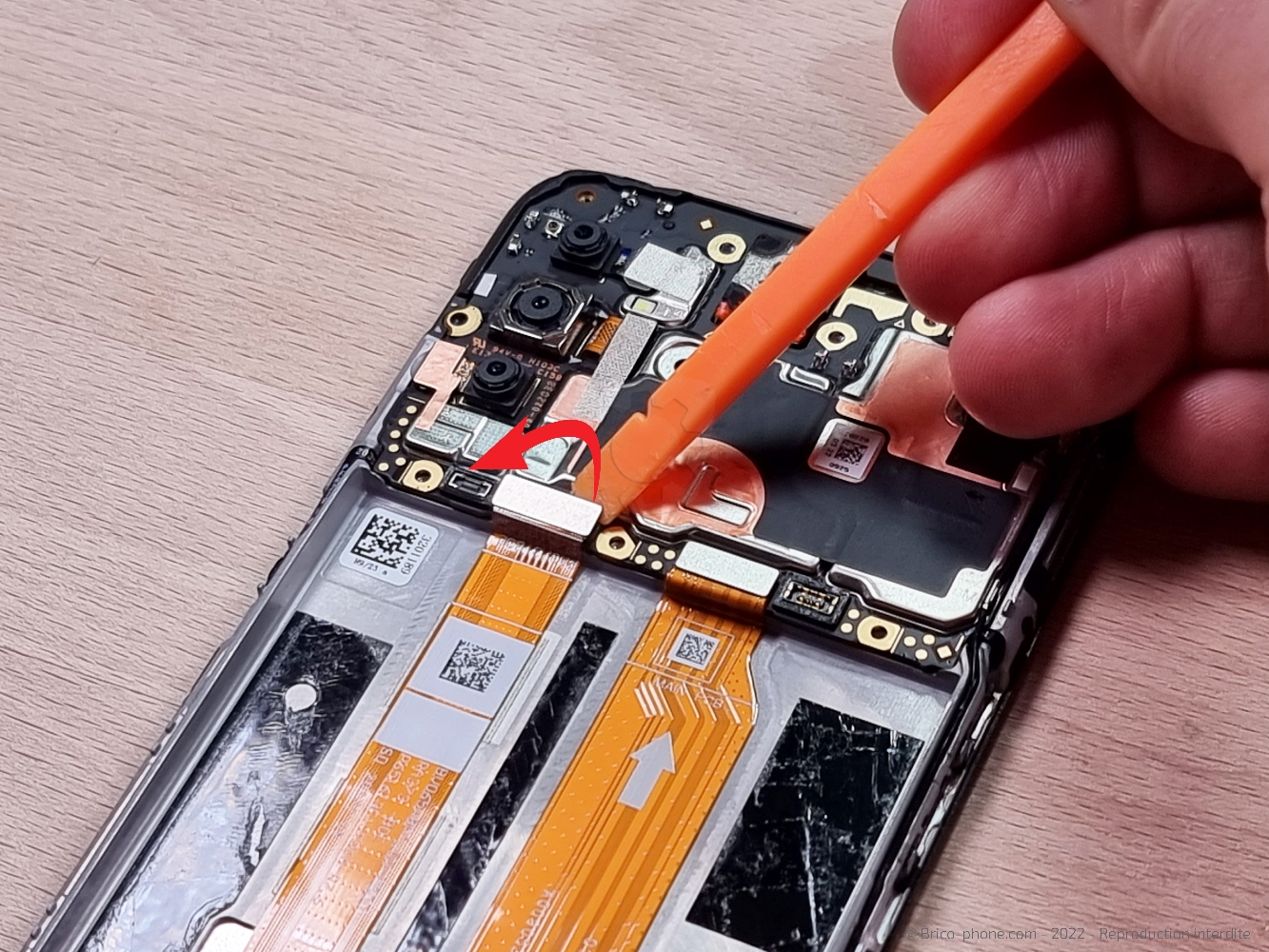

Etape 10 Déconnecter l'écran

Toujours avec le levier, déconnectez la nappe de l'écran.

Outils

Levier Nylon

Etape 11

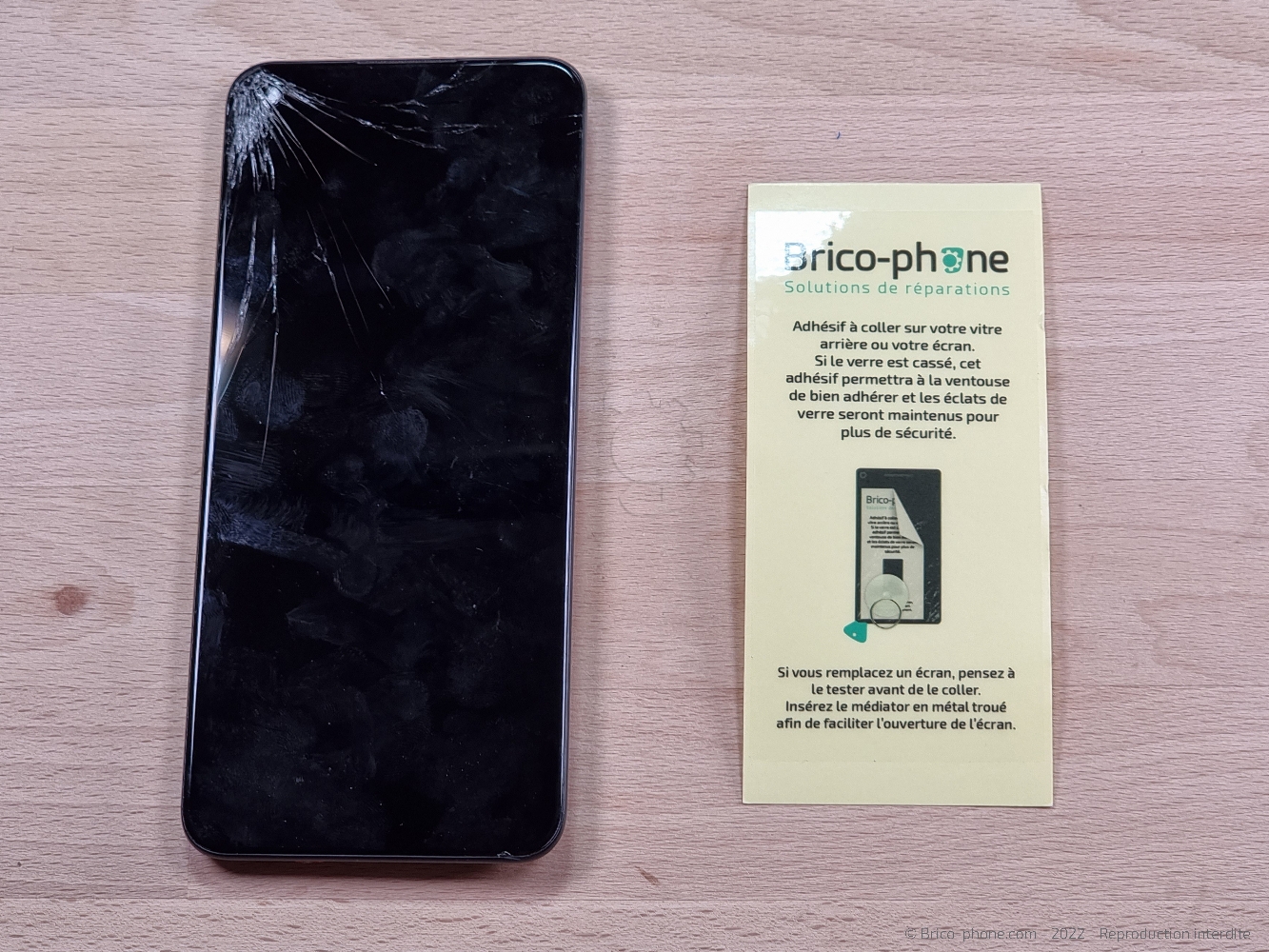

Etape 11 Préparer l'écran

Si votre écran est trop cassé, vous pouvez utiliser le sticker qui se trouve dans le kit outils sur la partie la plus casée.

Etape 12

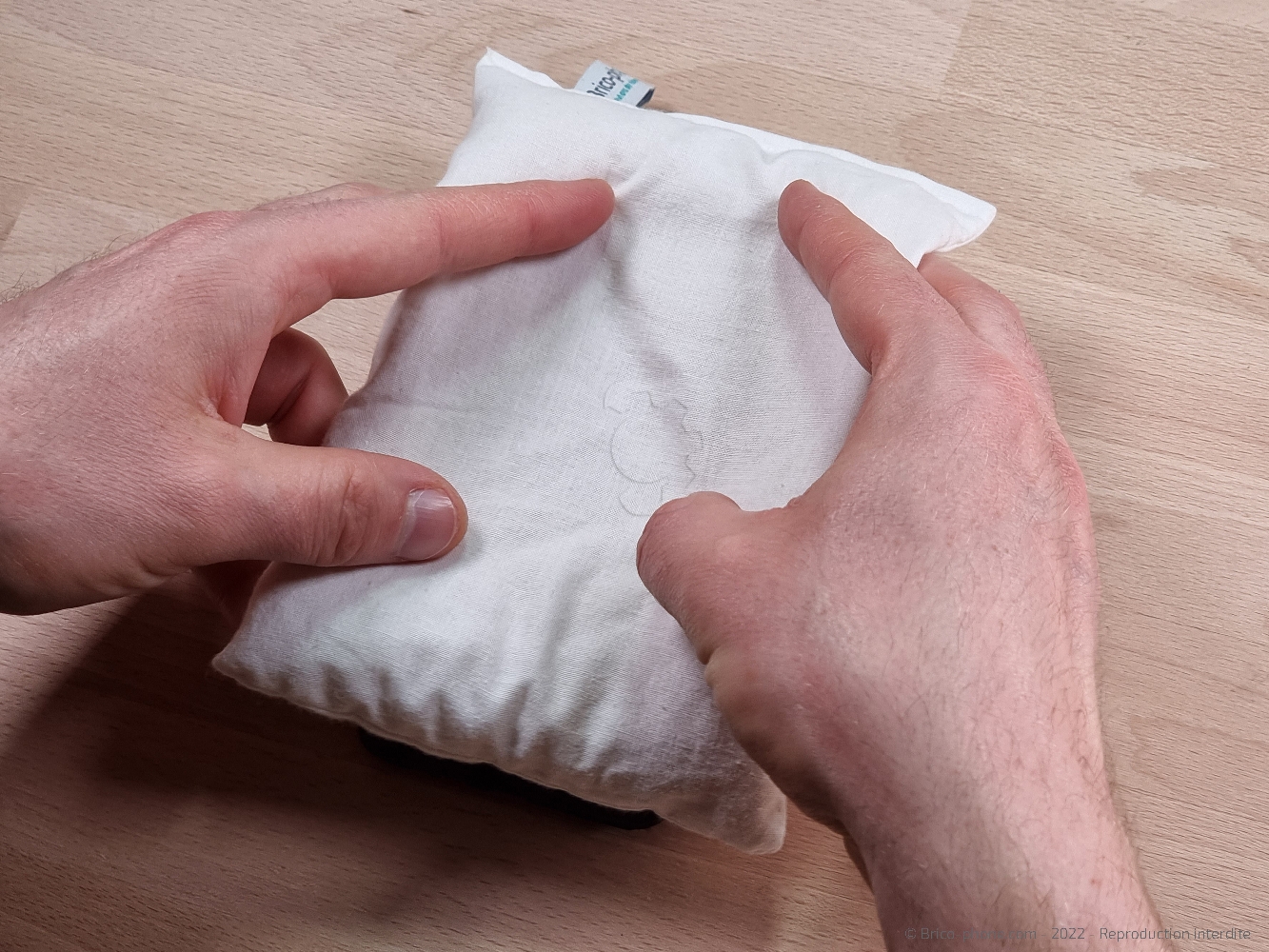

Etape 12 Chauffer l'écran

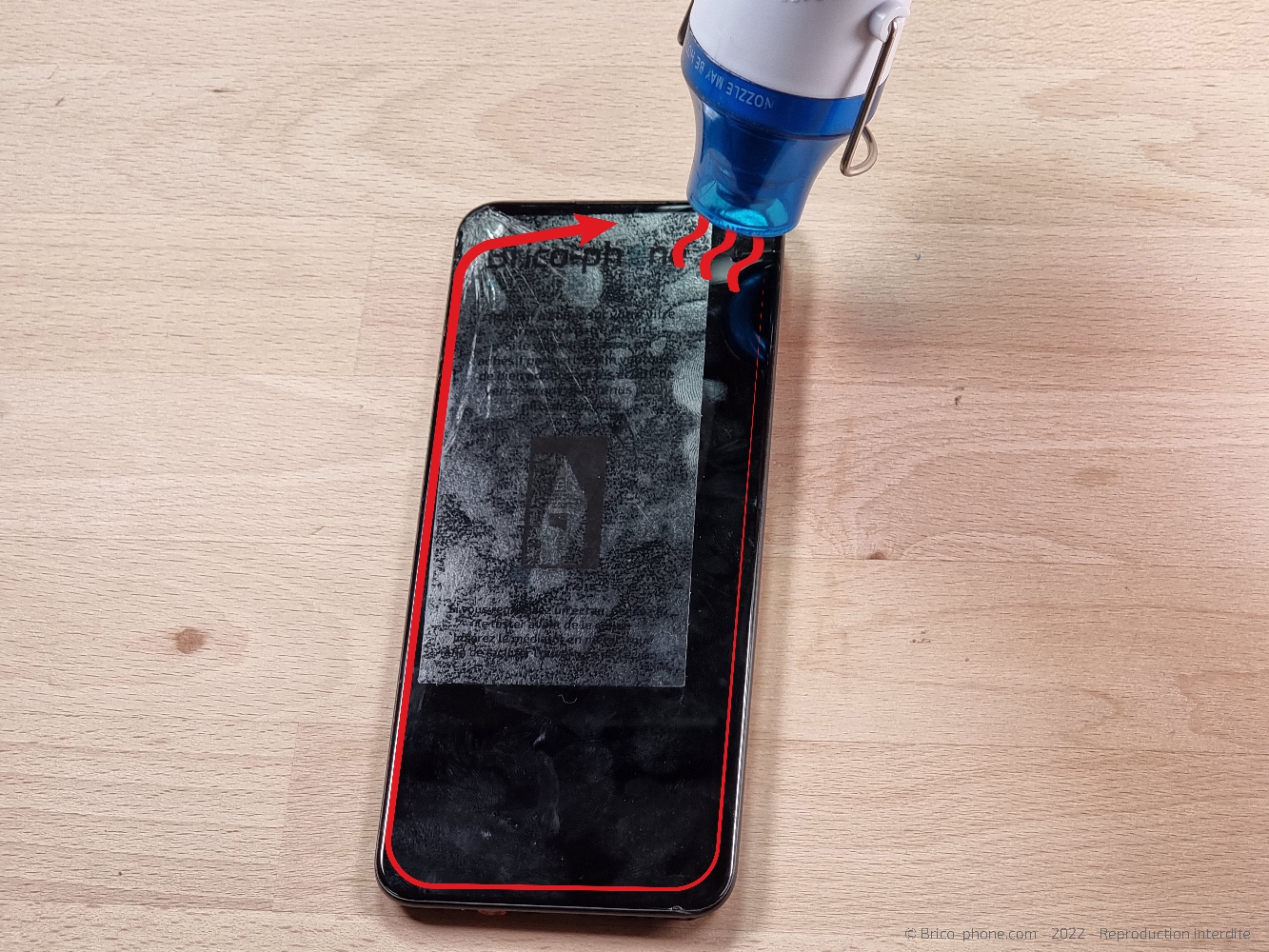

Même méthode que pour la vitre arrière, appliquez le coussin chauffant que vous aurez passé environ 1 minutes 30 au micro-onde pendant 45 secondes sur l'écran. Vous pouvez chauffer le contour de l'écran environ 30 secondes avec votre sèche-cheveux ou votre décapeur thermique. Cela permet de ramollir le sticker ou la colle de l'écran afin de le retirer du téléphone.

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 13

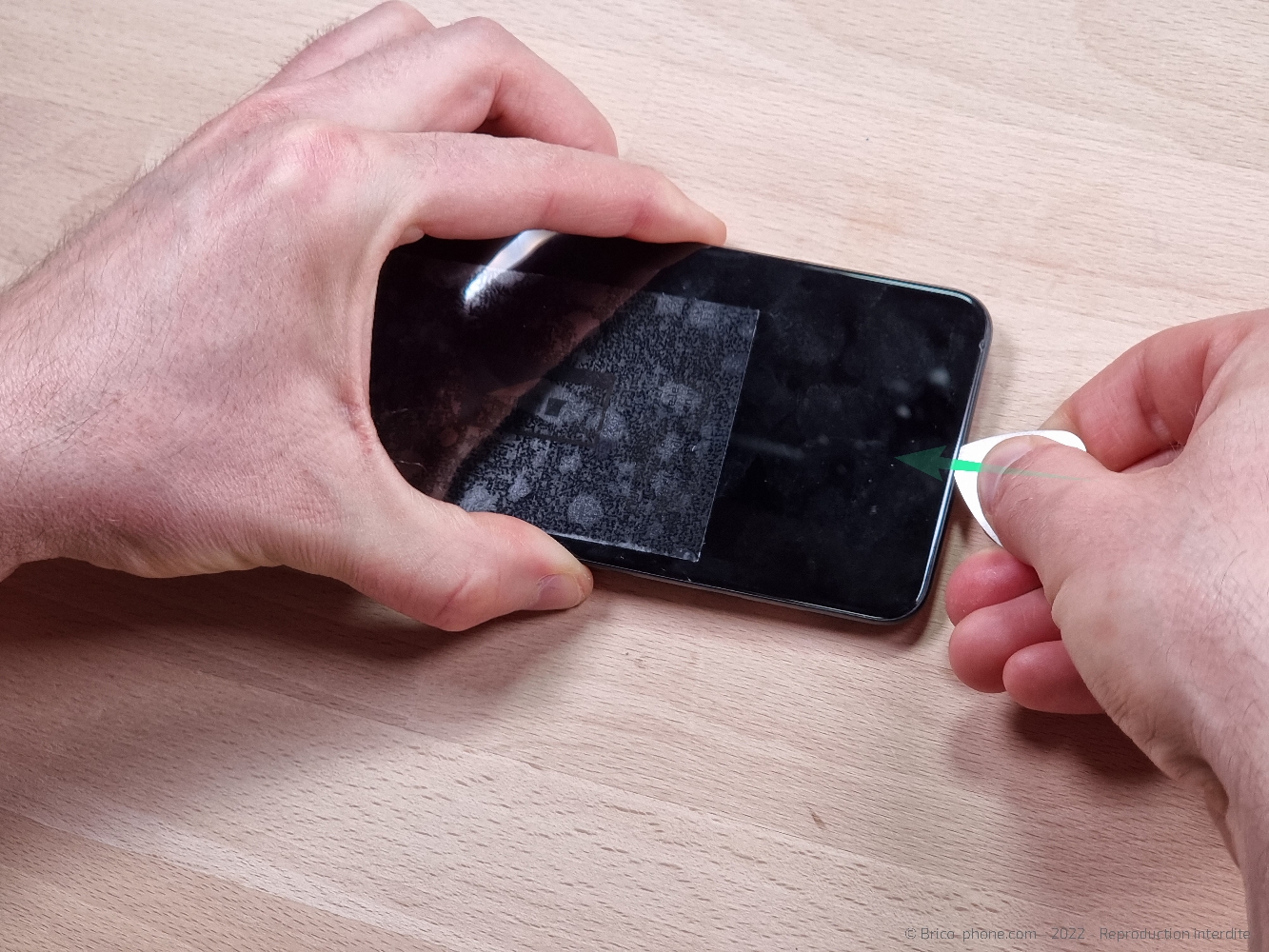

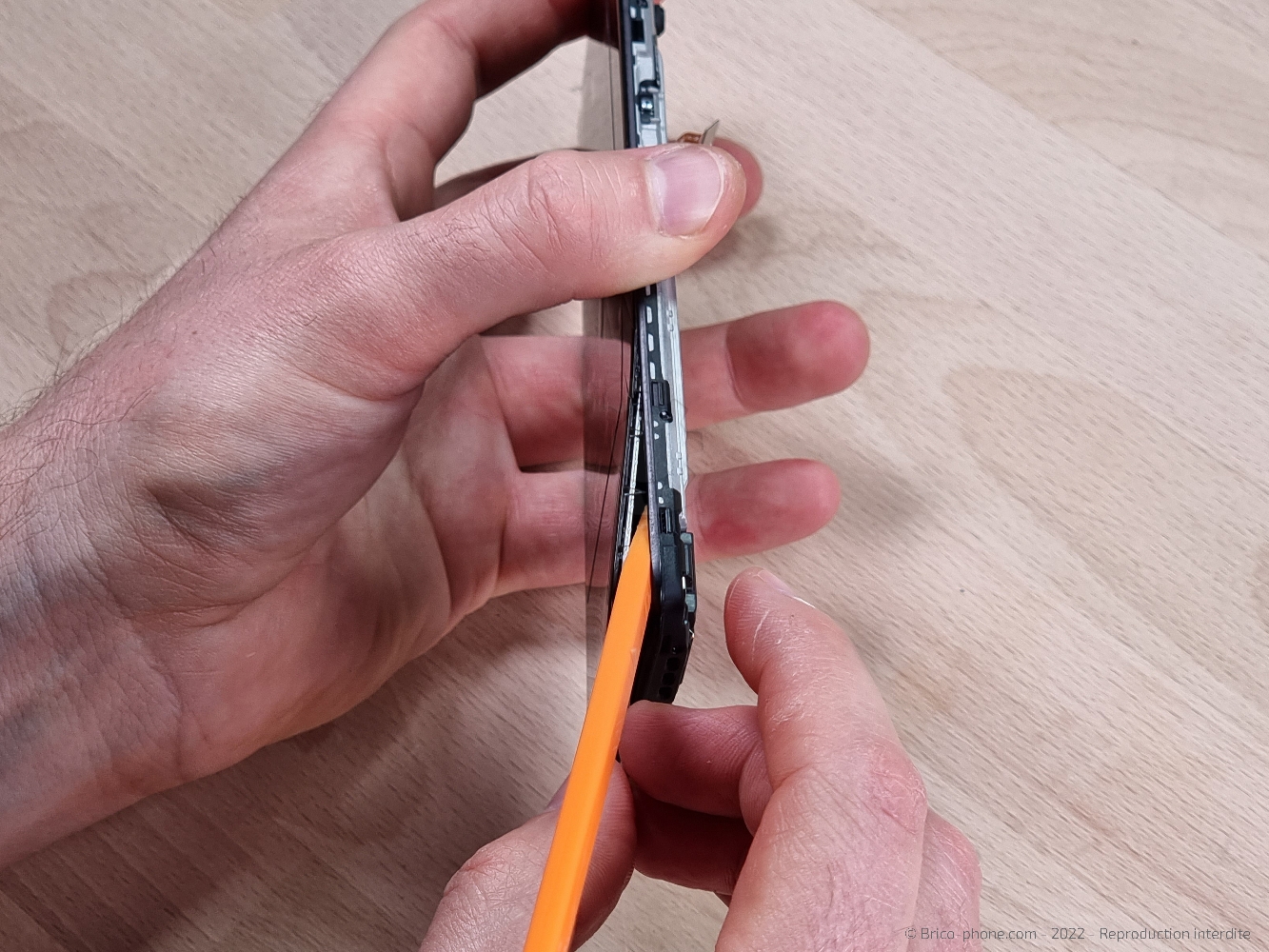

Etape 13 Créer un point d'insertion pour l'écran

Insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion, si vous pouvez décollez toute la partie basse afin de pouvoir glisser le levier en nylon sous le LCD.

Outils

Levier Nylon

Médiator

Etape 14

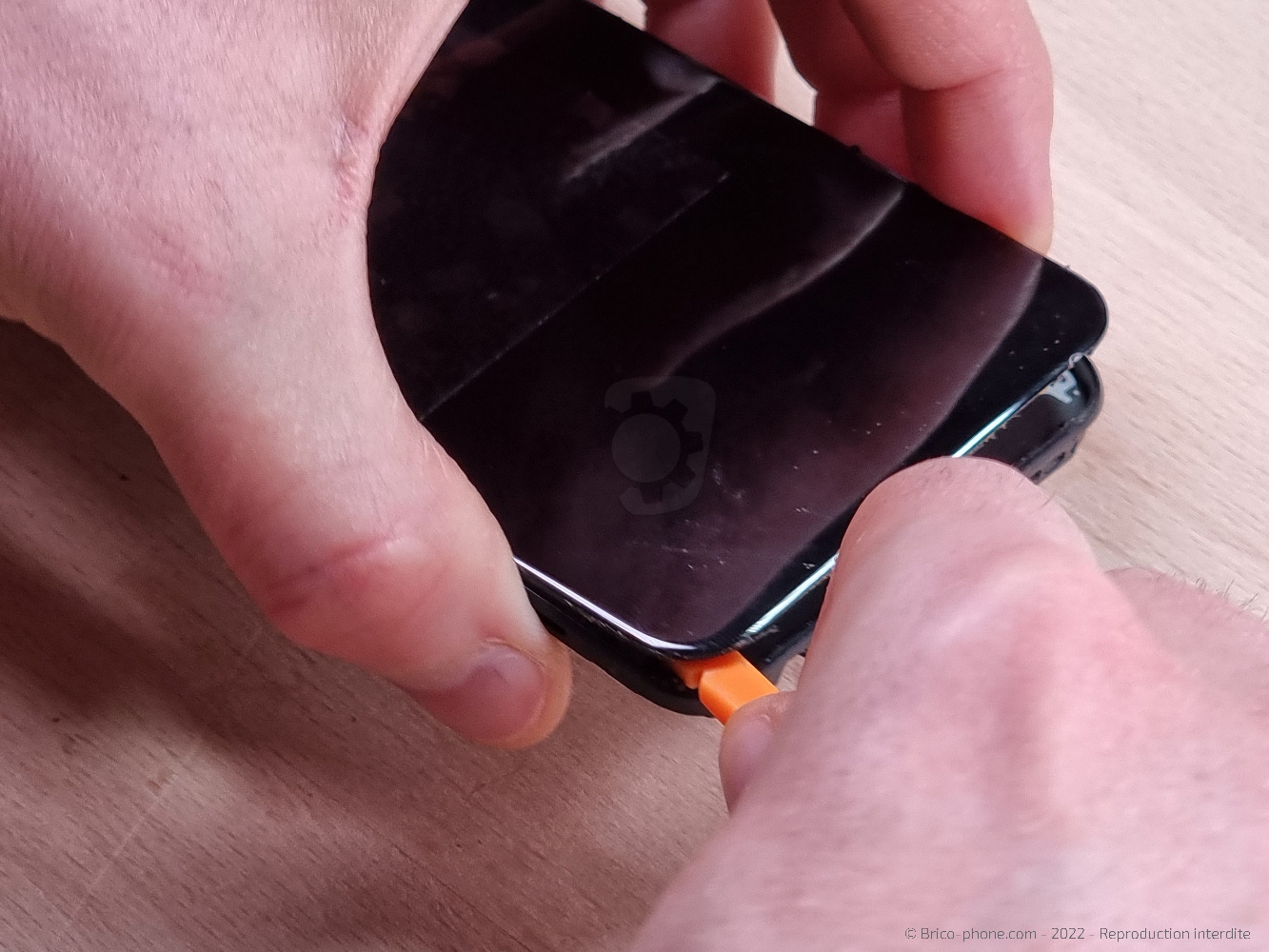

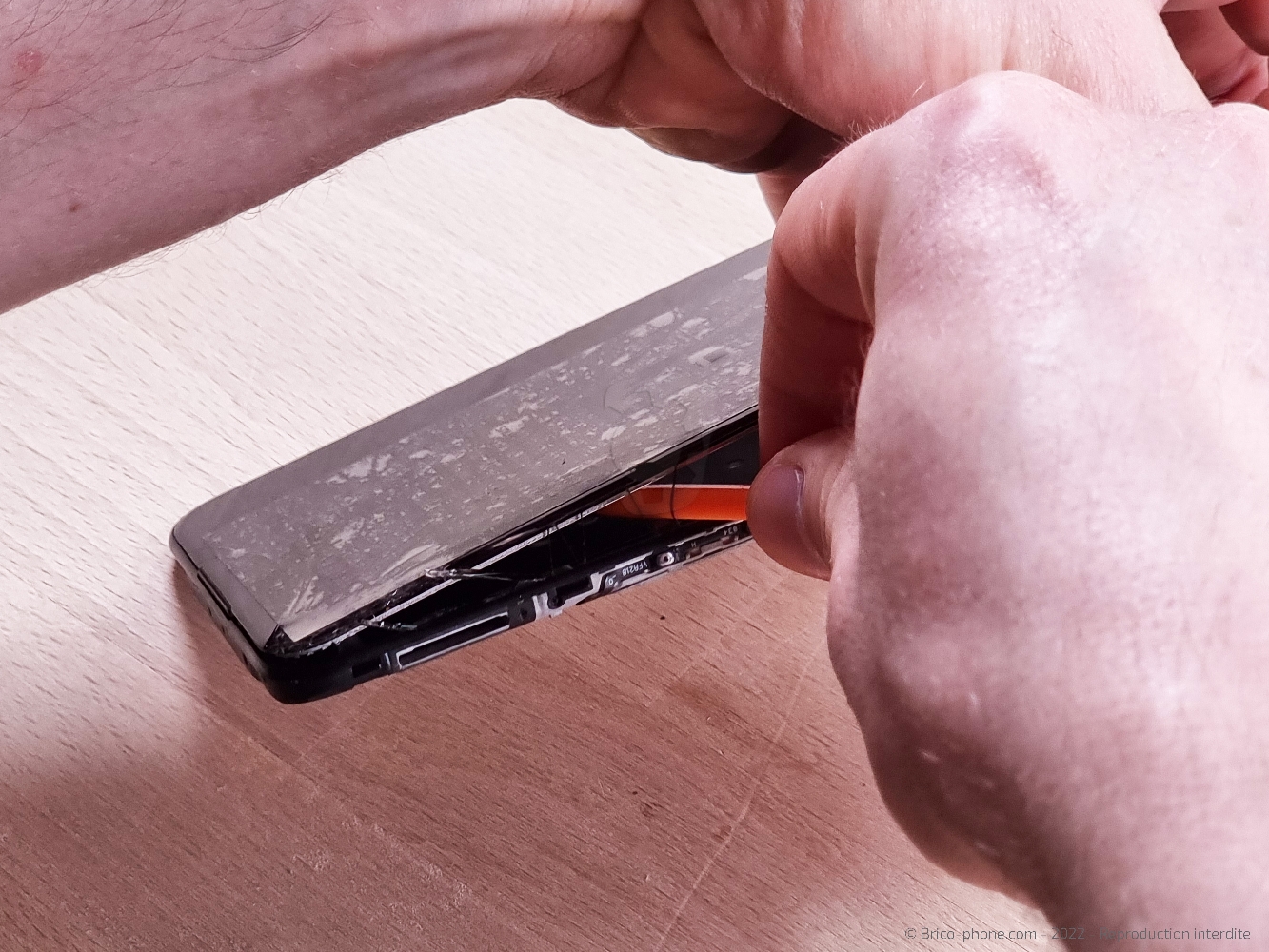

Etape 14 Décoller l'écran

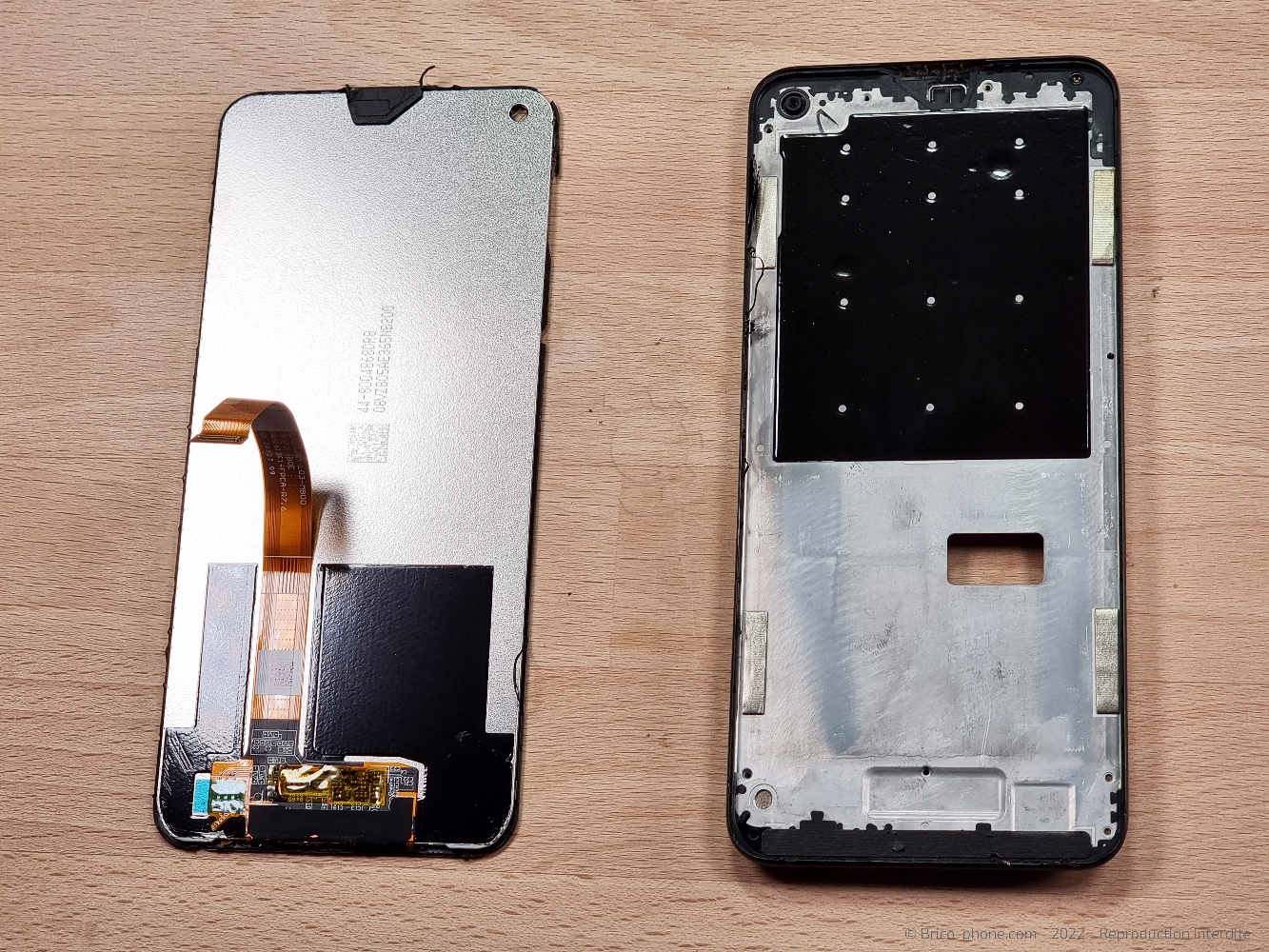

Une fois que vous serez passé sous le LCD, il ne reste plus qu'à faire le tour du téléphone afin de décoller l'écran de son châssis.

Outils

Levier Nylon

Etape 15

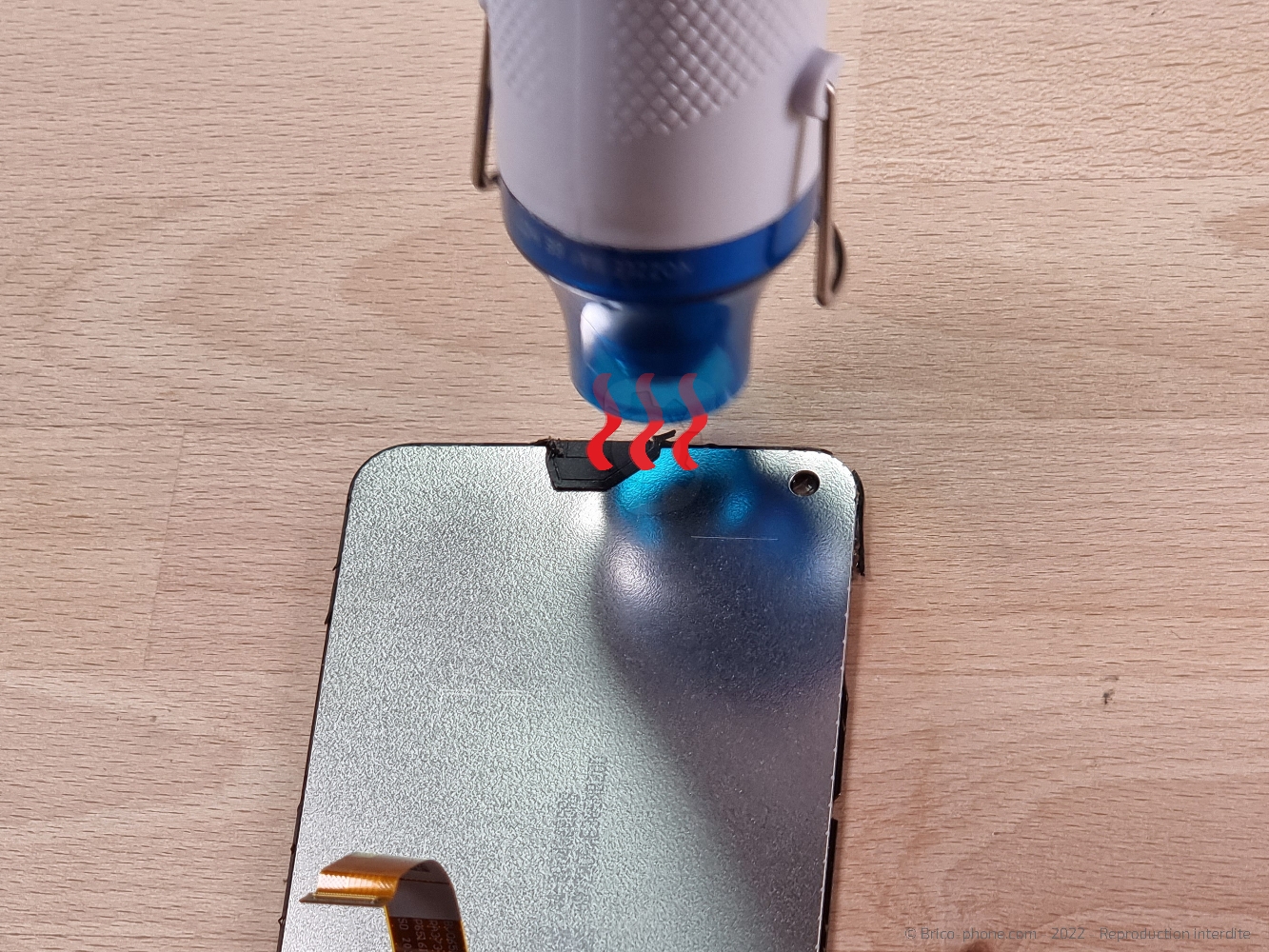

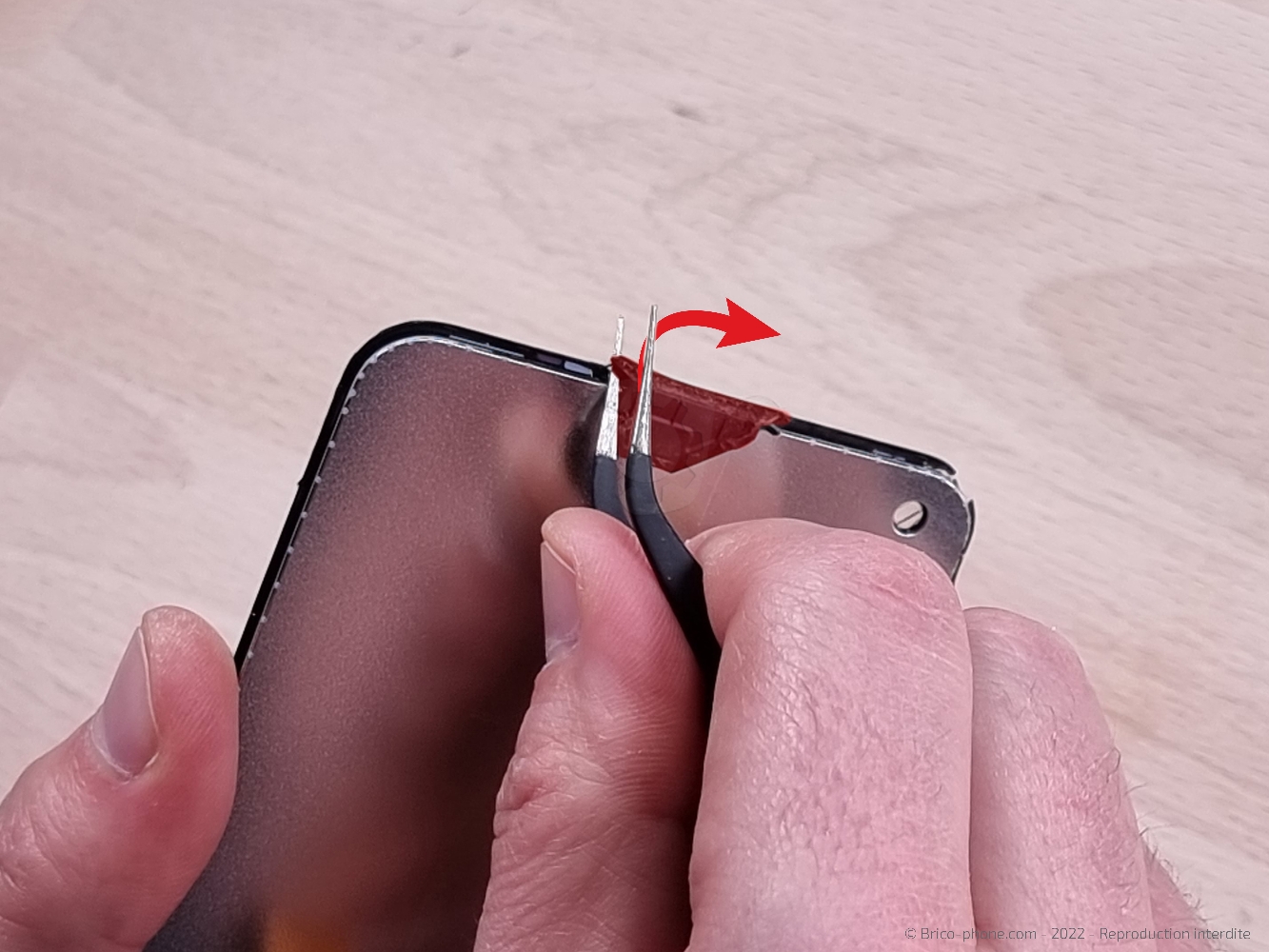

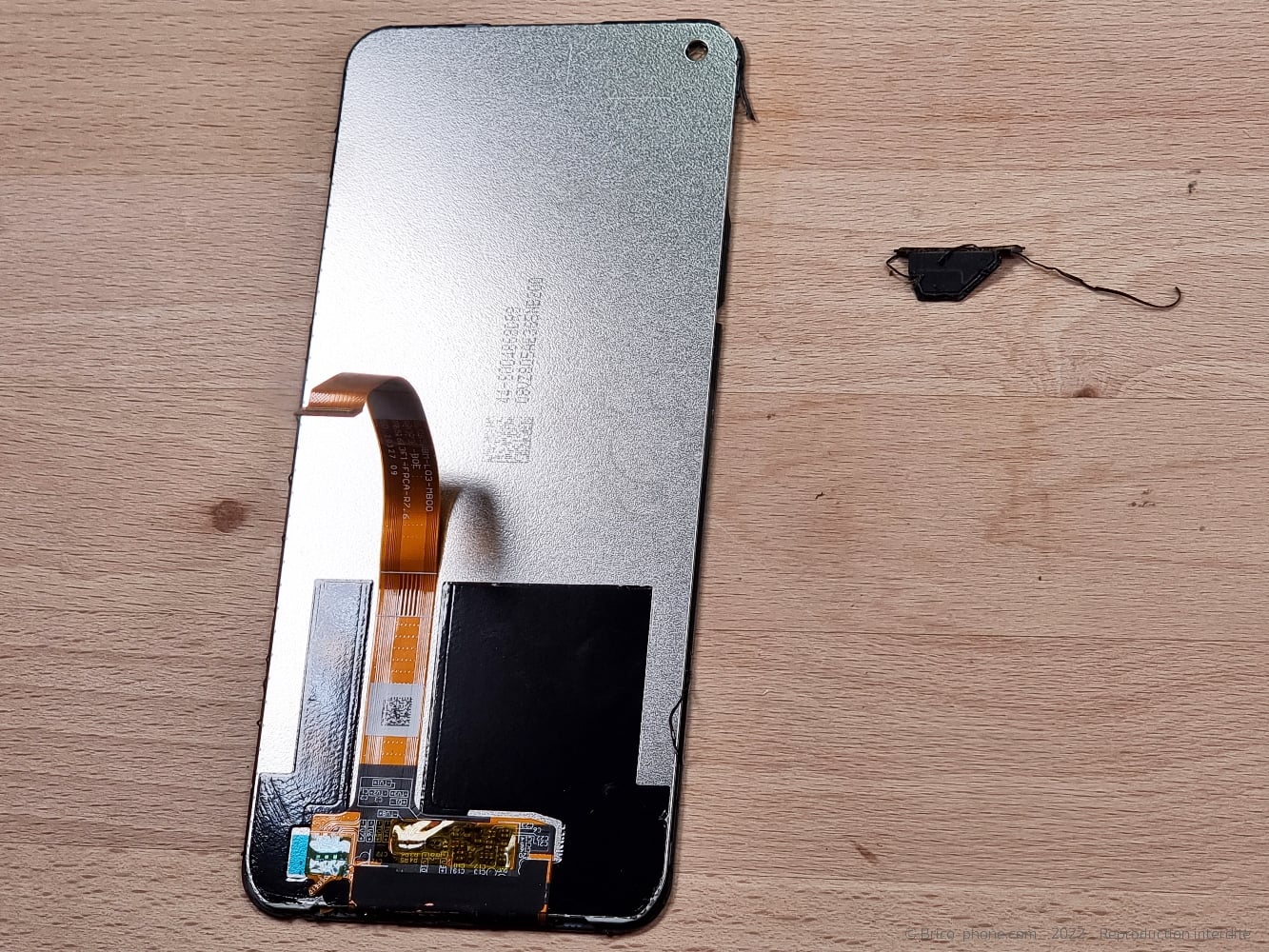

Etape 15 Récupérer la grille de l'écran

Chauffez légèrement la grille qui se trouve sur le haut de l'écran avant de l'ôter avec la pincette.

Outils

Pince Brucelles

Pièces

Décapeur thermique petit modèle 14.90€

Etape 16

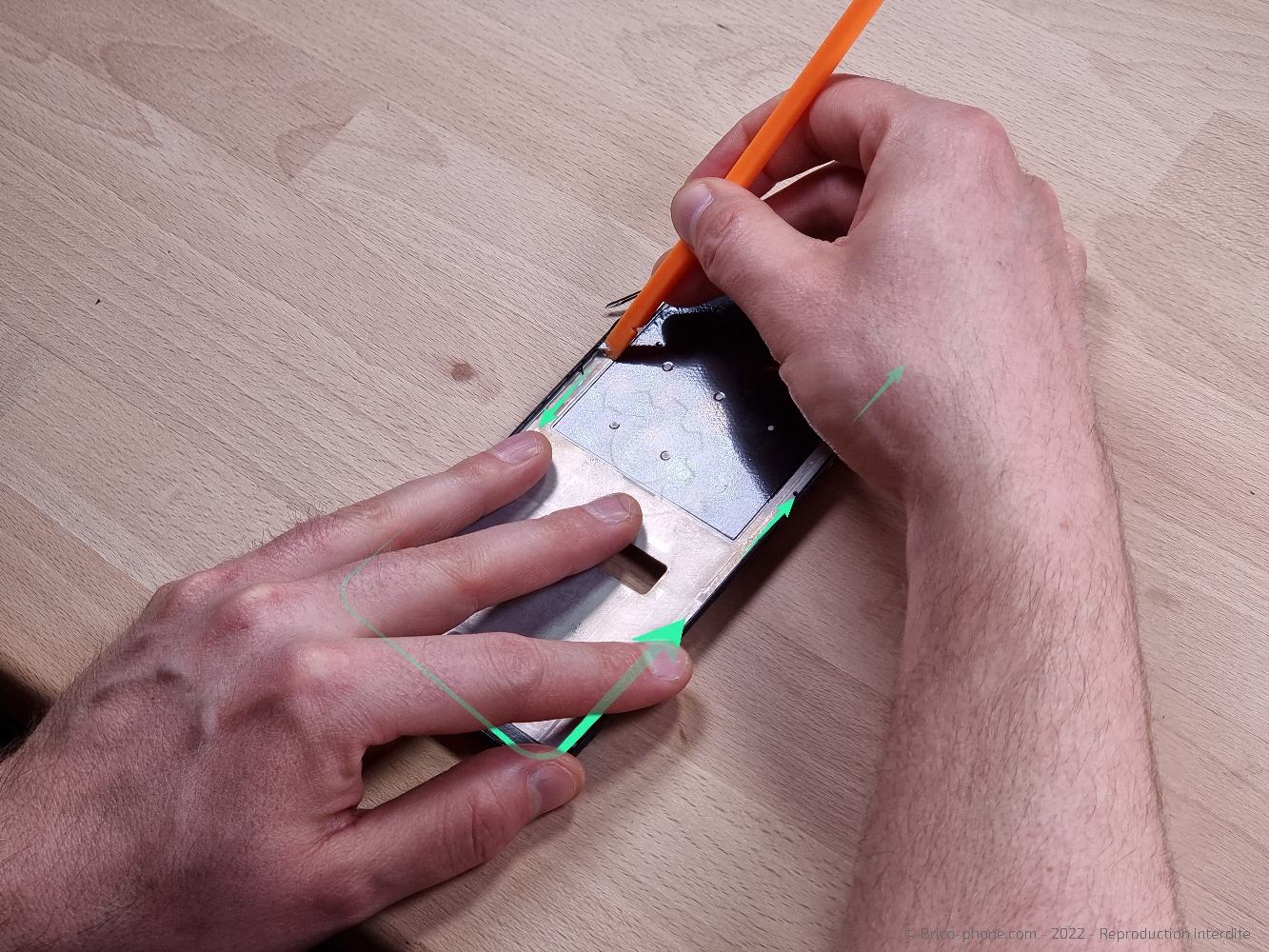

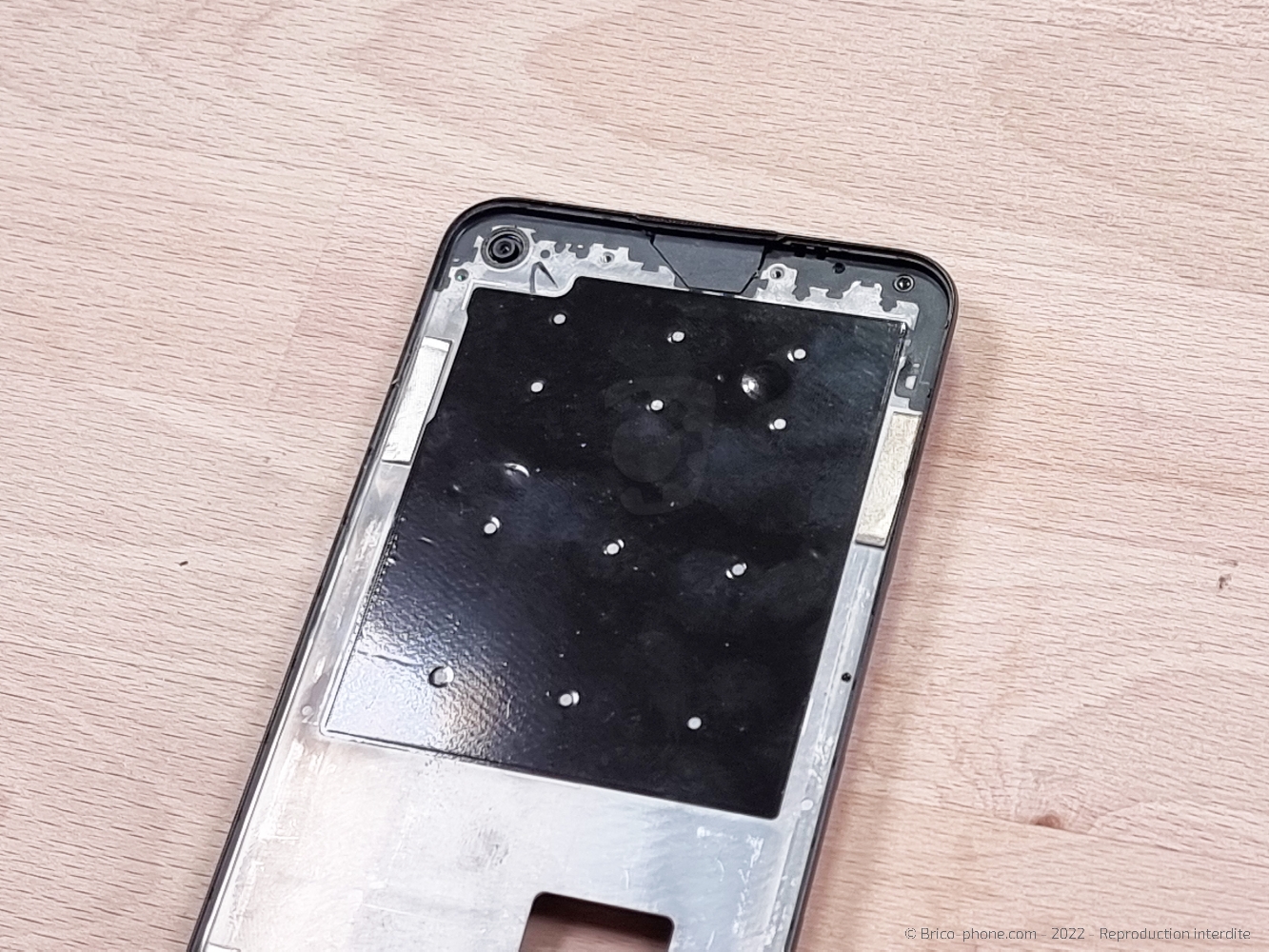

Etape 16 Nettoyer le châssis

Avec le levier en nylon, nettoyez le châssis des résidus de sticker et de verre qui seraient encore présent afin d'avoir un contour propre. Mettez en place la grille de l'écouteur directement dans le châssis, en haut de celui-ci.

Outils

Levier Nylon

Etape 17

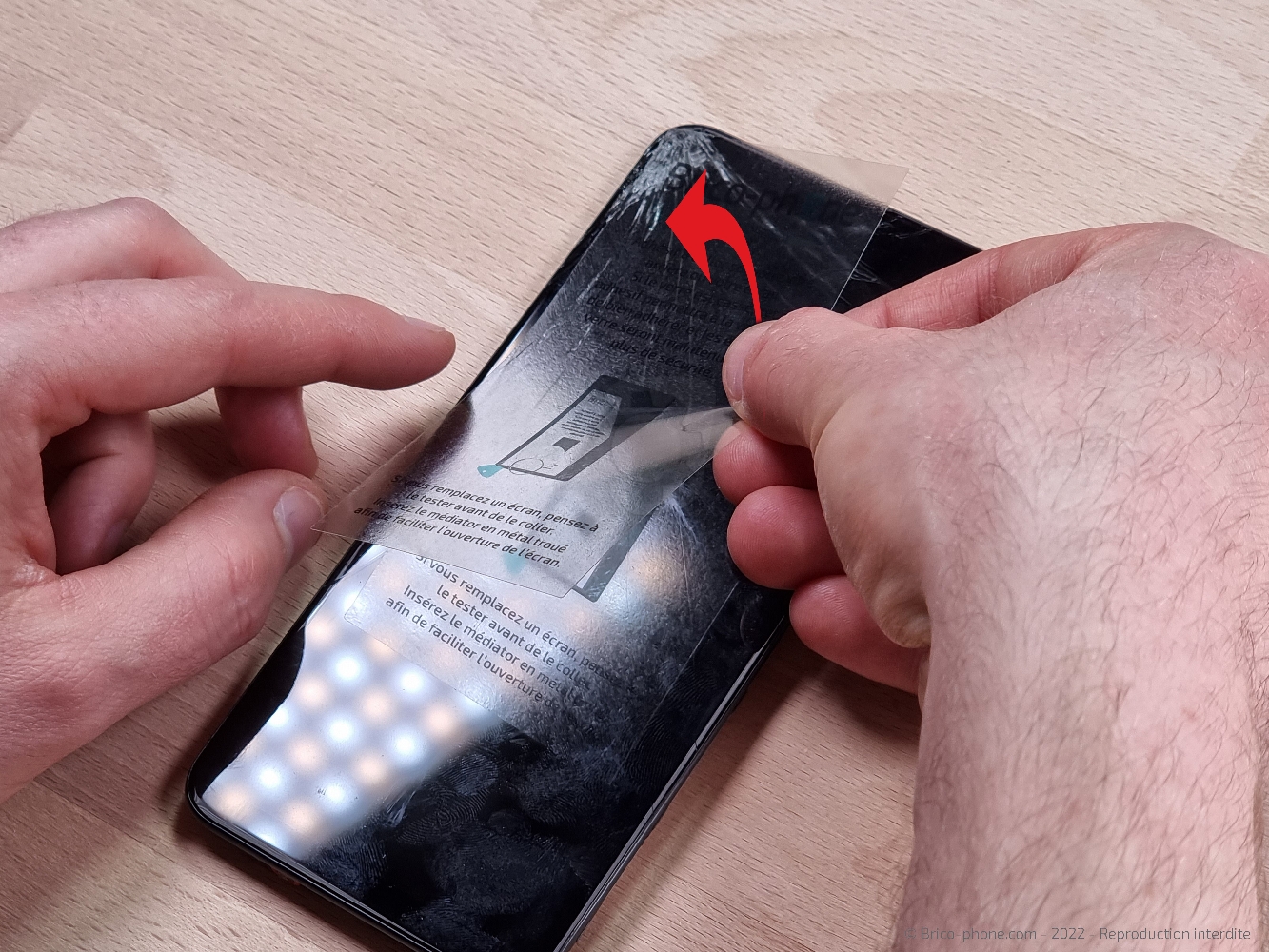

Etape 17 Préparer l'écran

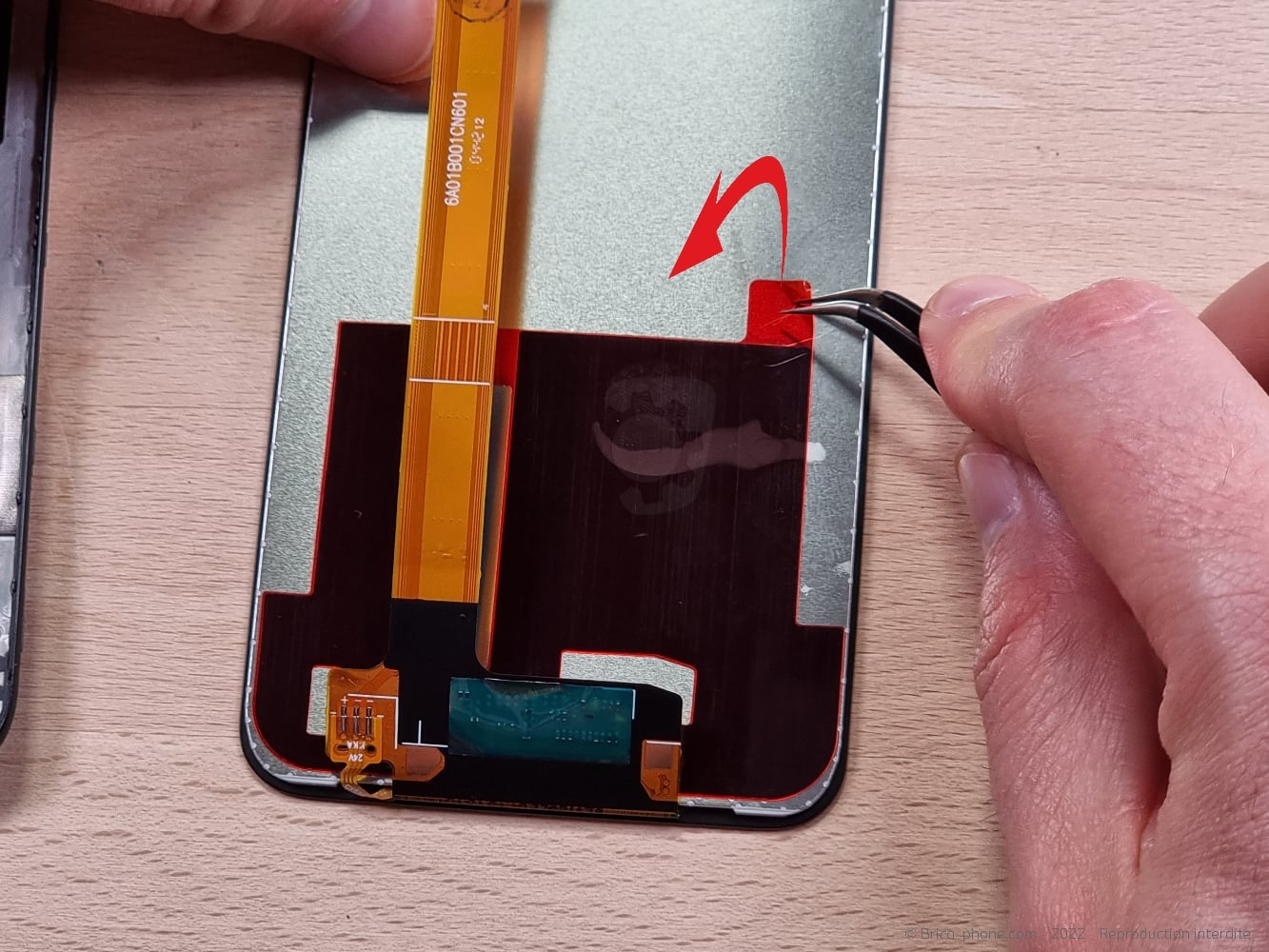

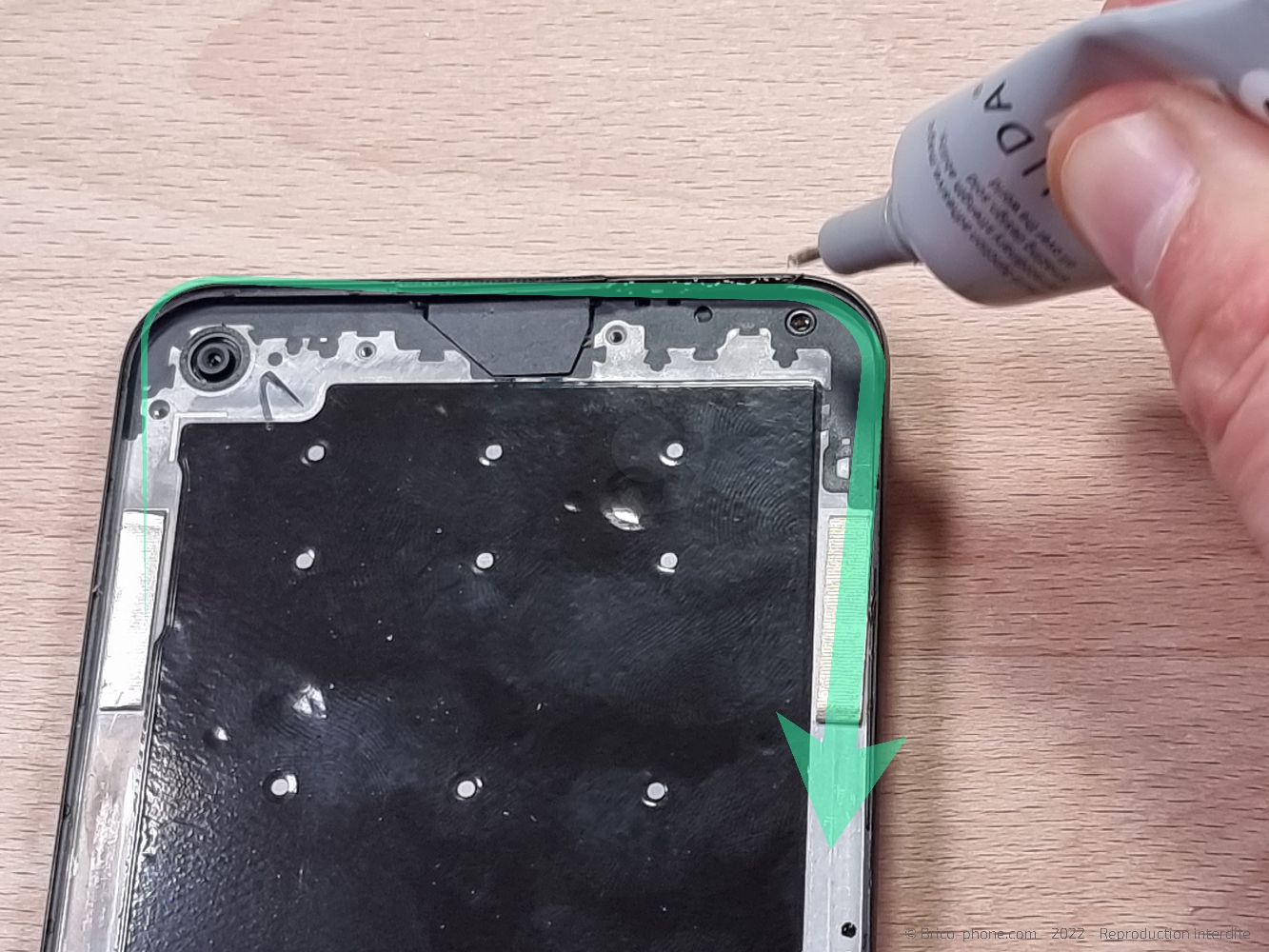

Appliquez la colle sur tout le pourtour du châssis, puis retirez les stickers de protection de l'écran à l'aide de la pincette.

Outils

Colle

Pince Brucelles

Etape 18

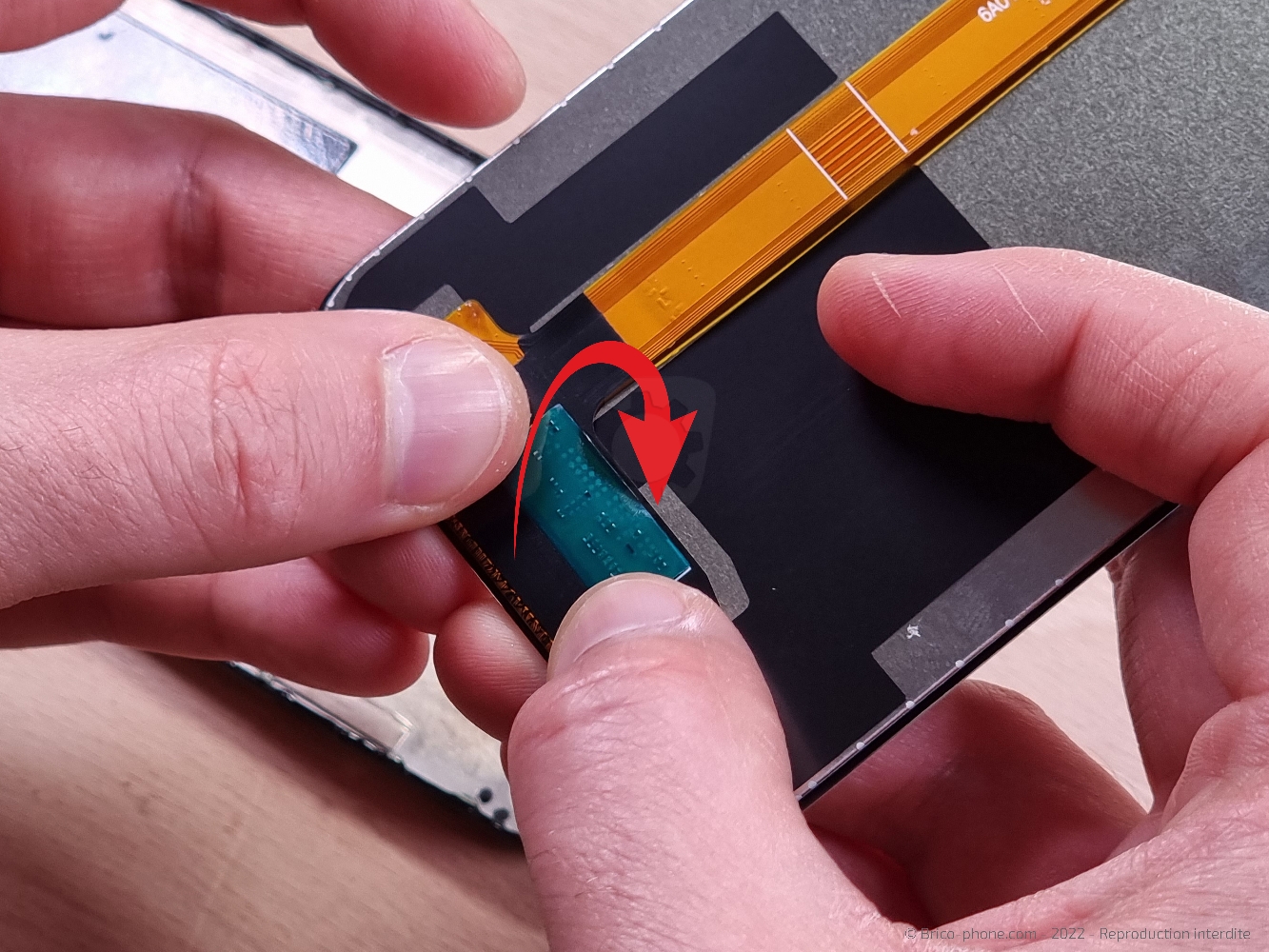

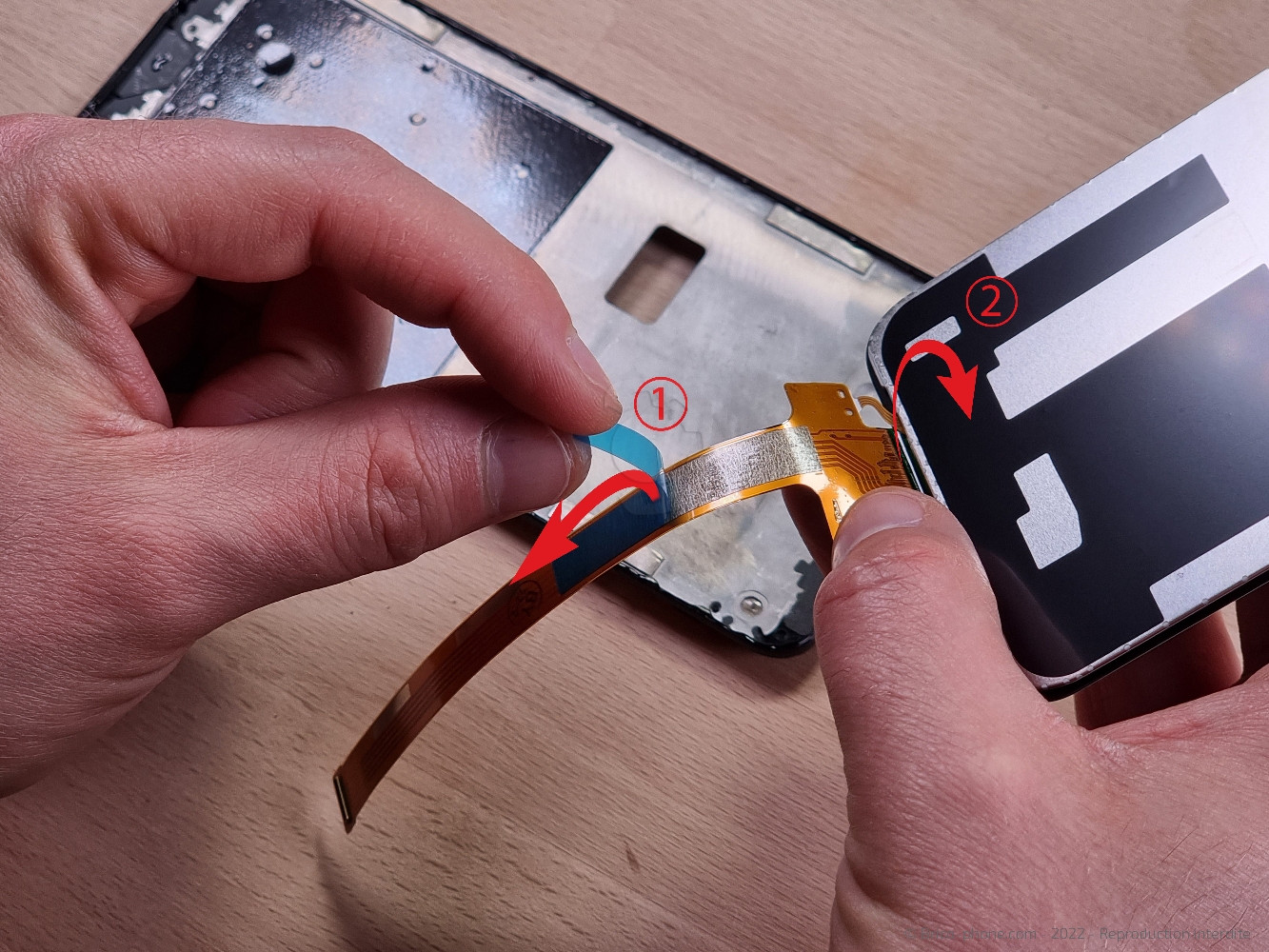

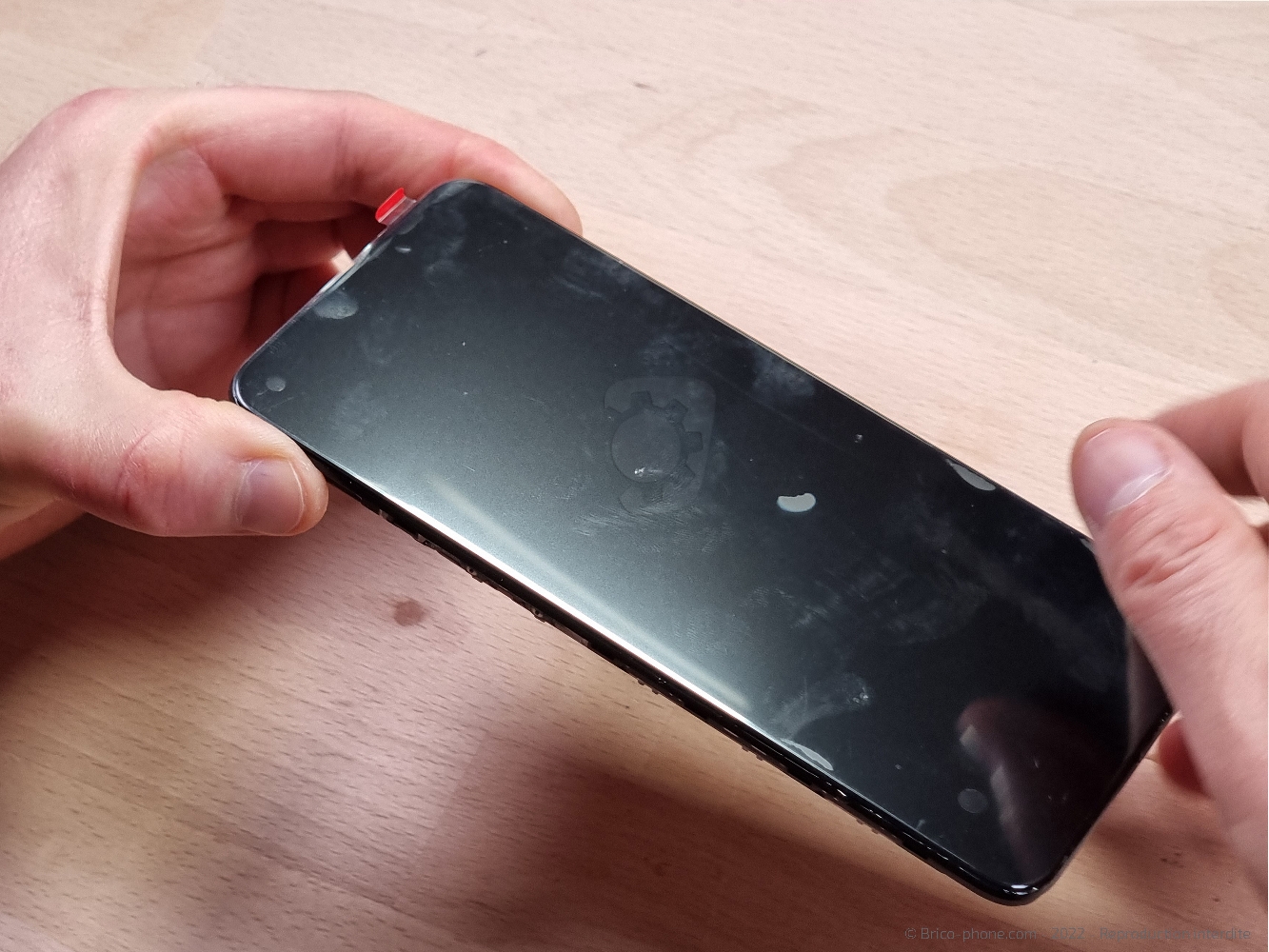

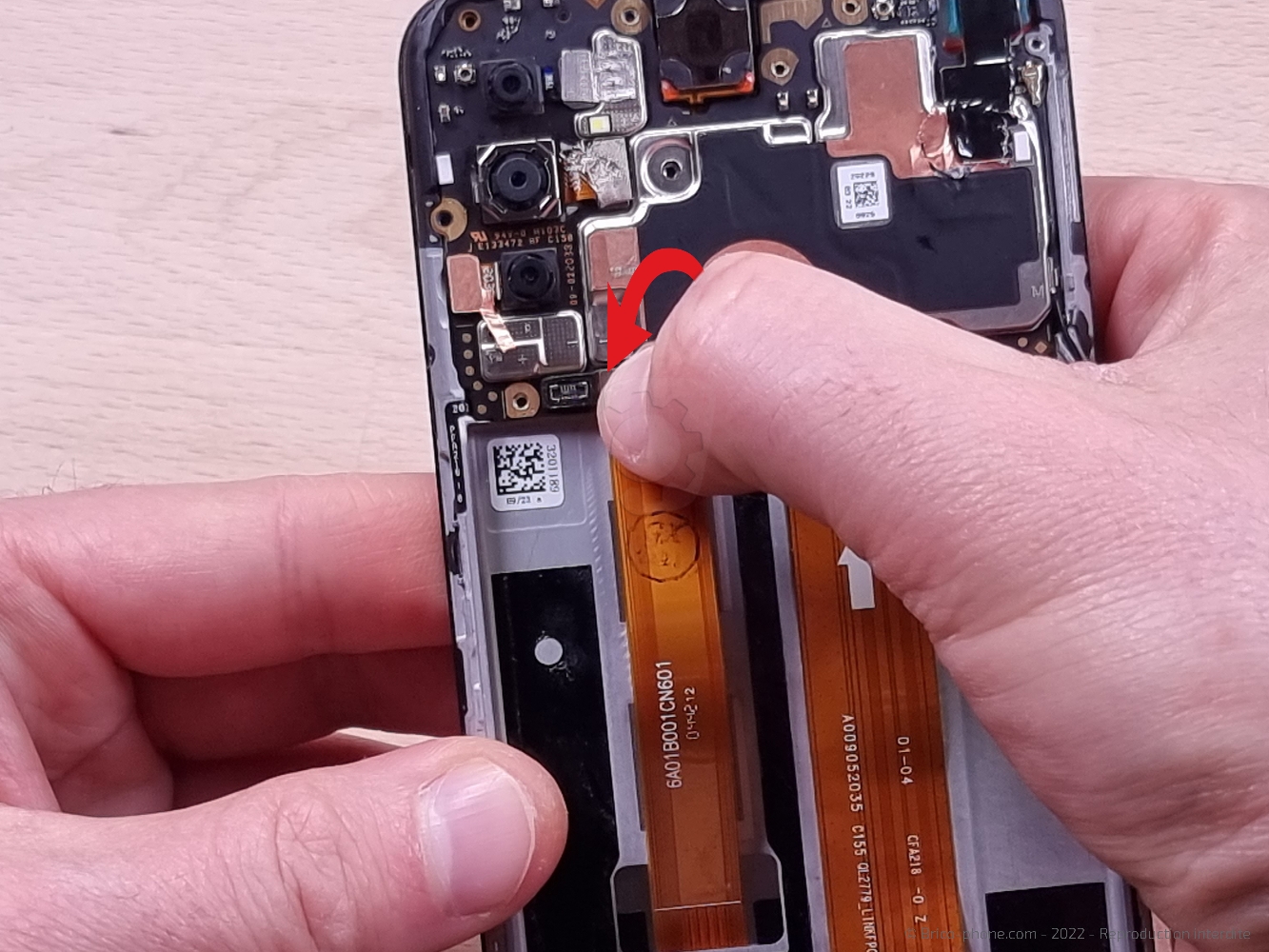

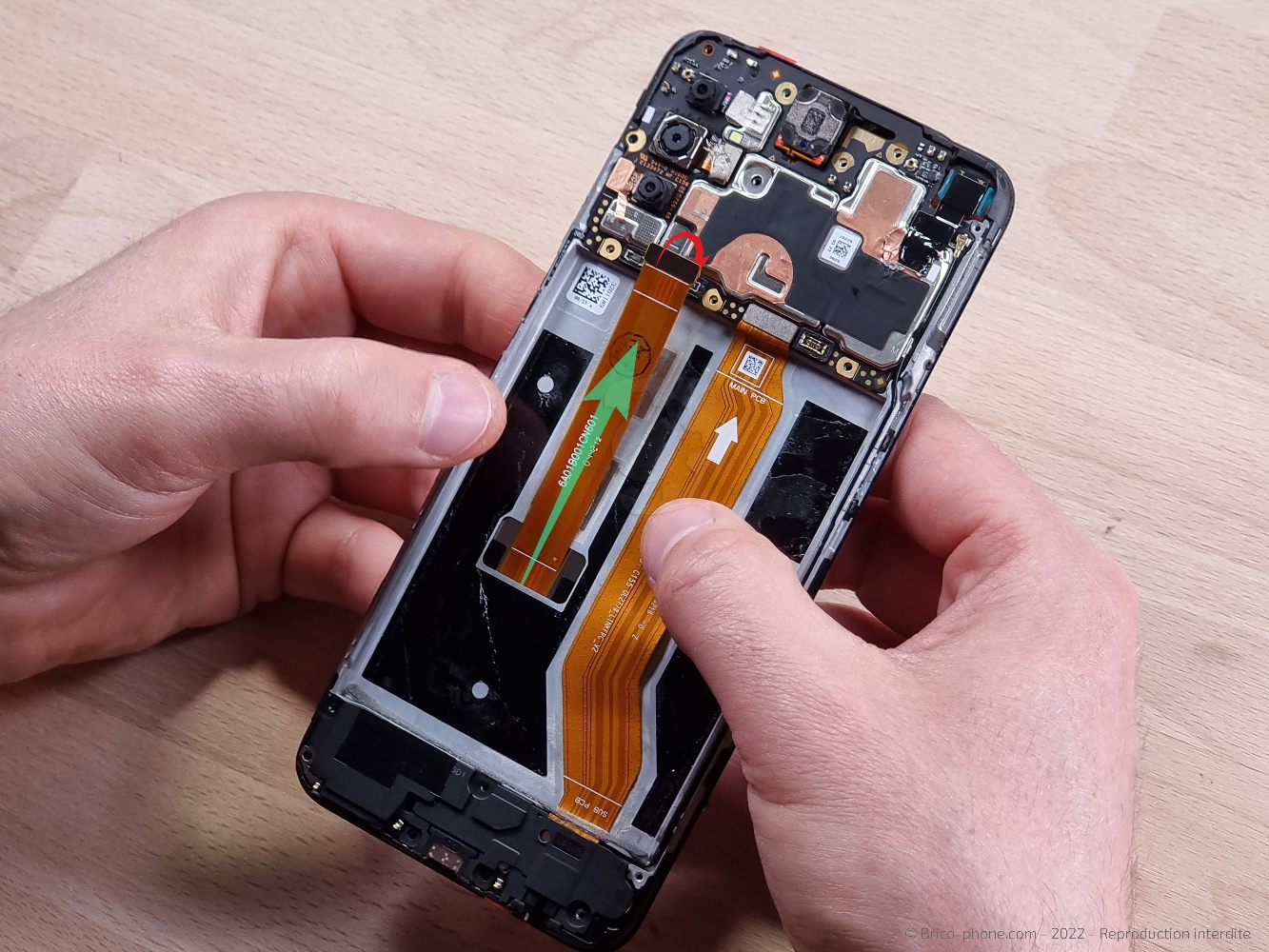

Etape 18 Installer le nouvel écran

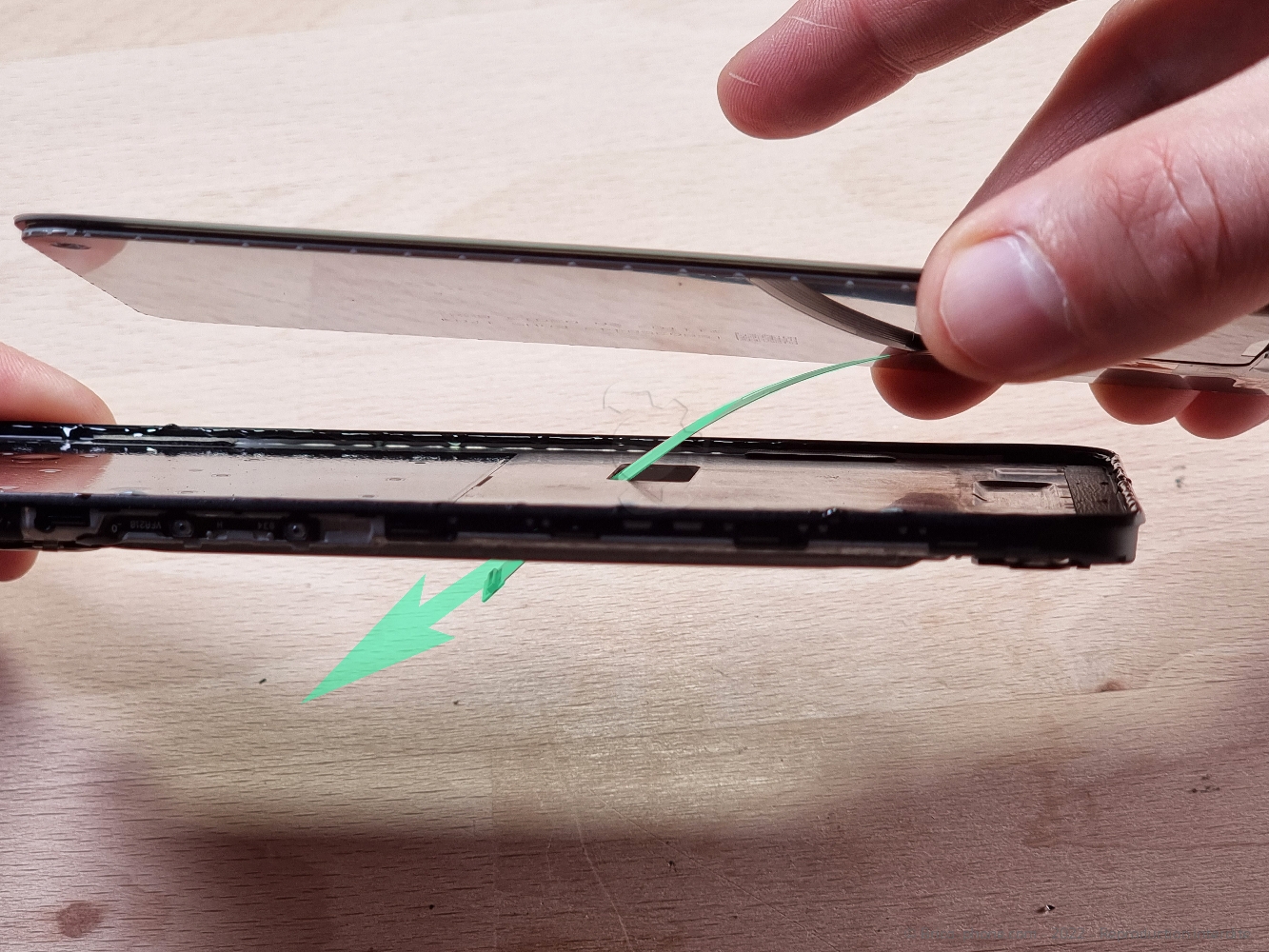

Sur l'intérieur de la nappe, retirez le sticker de protection afin que celle-ci vienne se coller dans le châssis. Passez la nappe à travers le châssis pour mettre en place l'écran et plaquez-le pour bien l'insérer dans le châssis.
