Changement du bloc d'alimentation sur Playstation 4

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Playstation 4
Réparation
Note de réparabilité 12/20
Temps estimé 40 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre console ne s'allume plus.

La prise secteur ne rentre plus dans votre console.

Vous êtes installé dans votre canapé et vous allez jouer avec votre Sony Playstation 4 de première génération mais celle-ci ne s'allume pas ? Vous n'arrivez plus à insérer le câble secteur dans votre console ?

Brico-Phone vous permet de résoudre ce problème en effectuant le changement de l'alimentation de votre console à l'aide de notre tutoriel photos et vidéo.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils

Avant de commencer

Avant de commencer, vous devez vous assurer de posséder la bonne console, en l'occurence la Playstation 4 de première génération. Afin de savoir si vous avez le bon modèle, Sous votre console vous devez retrouver l'inscription CUH-20XX.
Maintenant que vous avez le bon modèle, vous pouvez continuer.
Etape 1

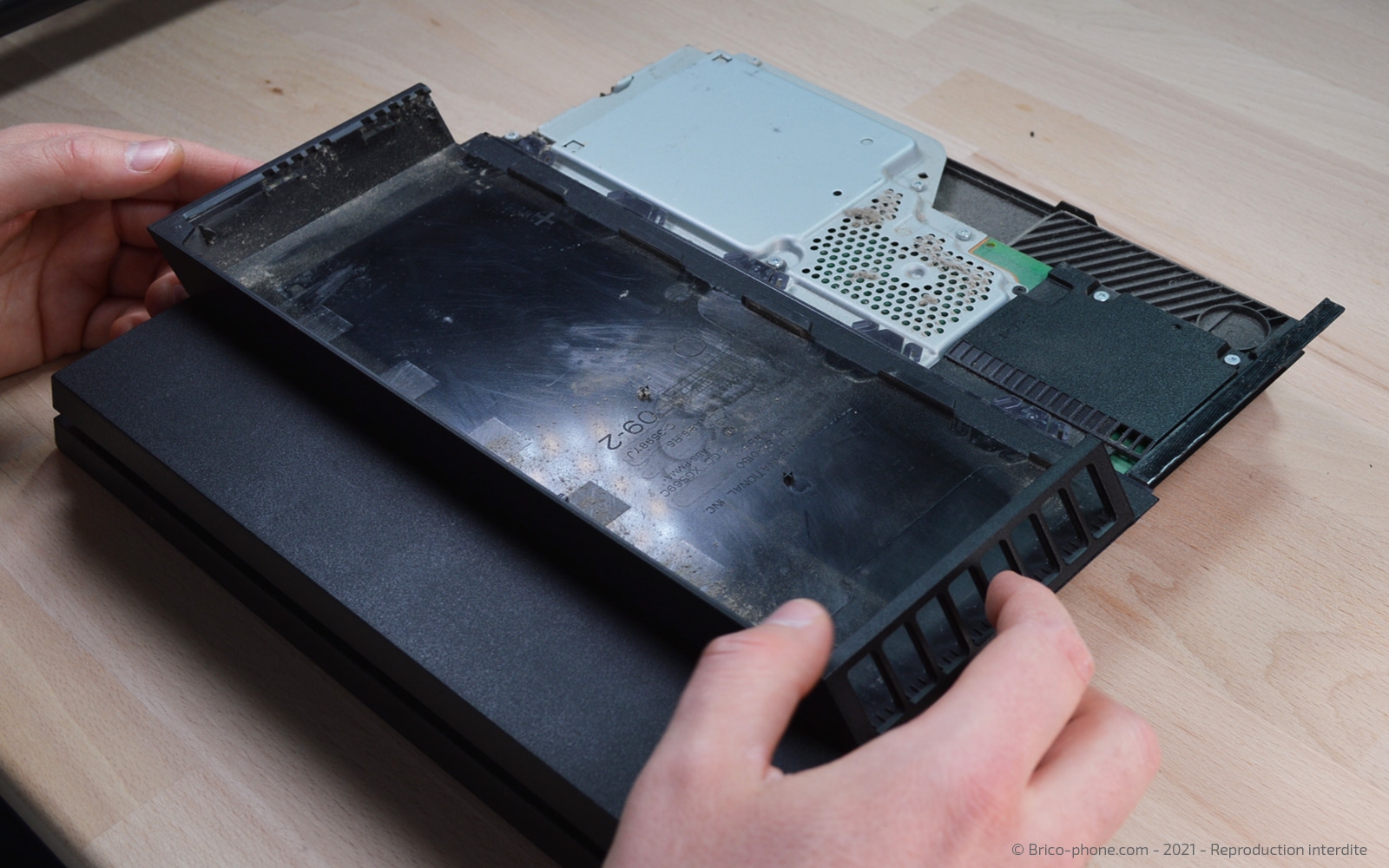

Etape 1 Retirer le capot côté HDD

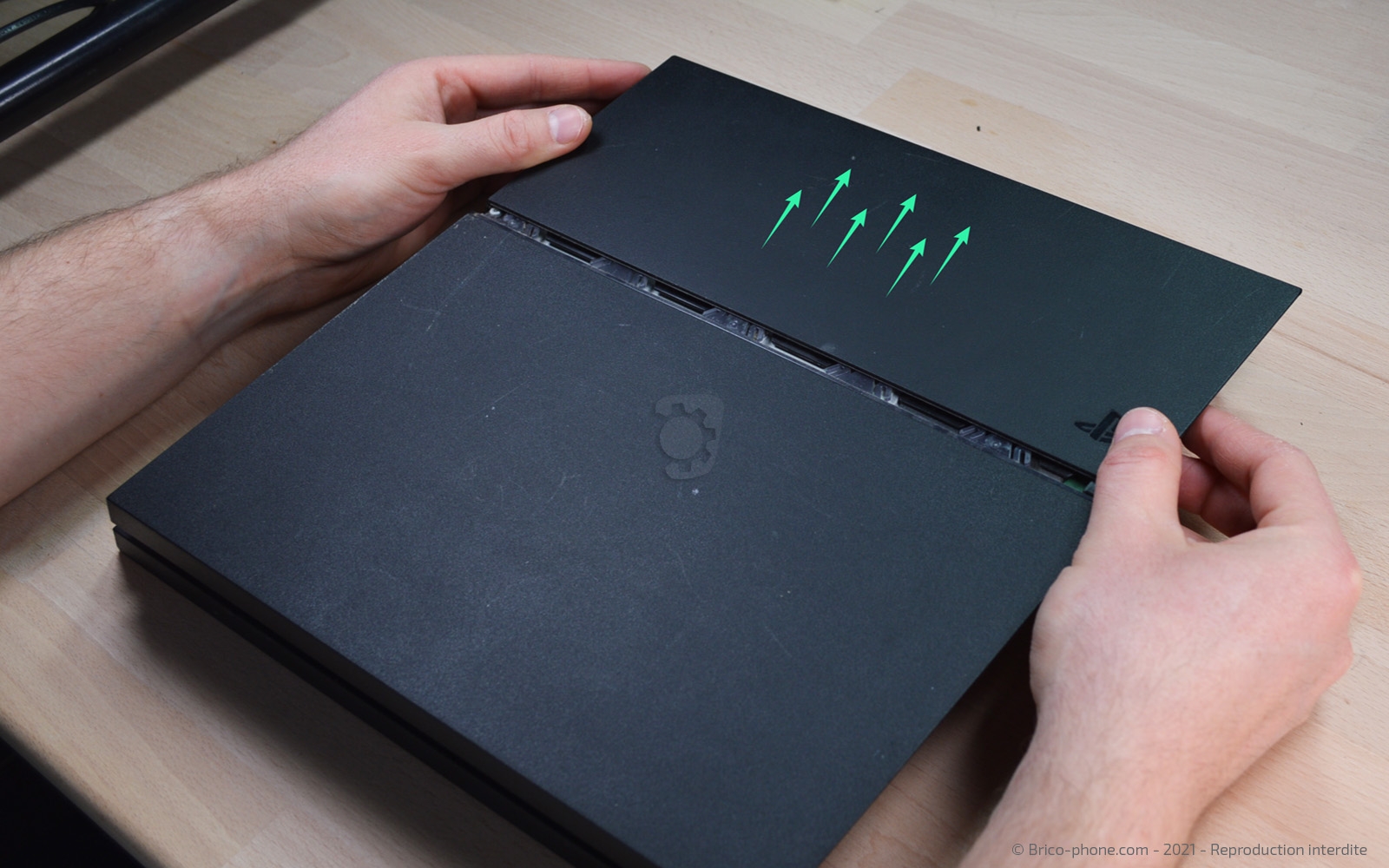

Positionnez votre console de façon à retrouver le petit capot vers le haut, puis poussez-le afin de le déclipser de la console.
Etape 2

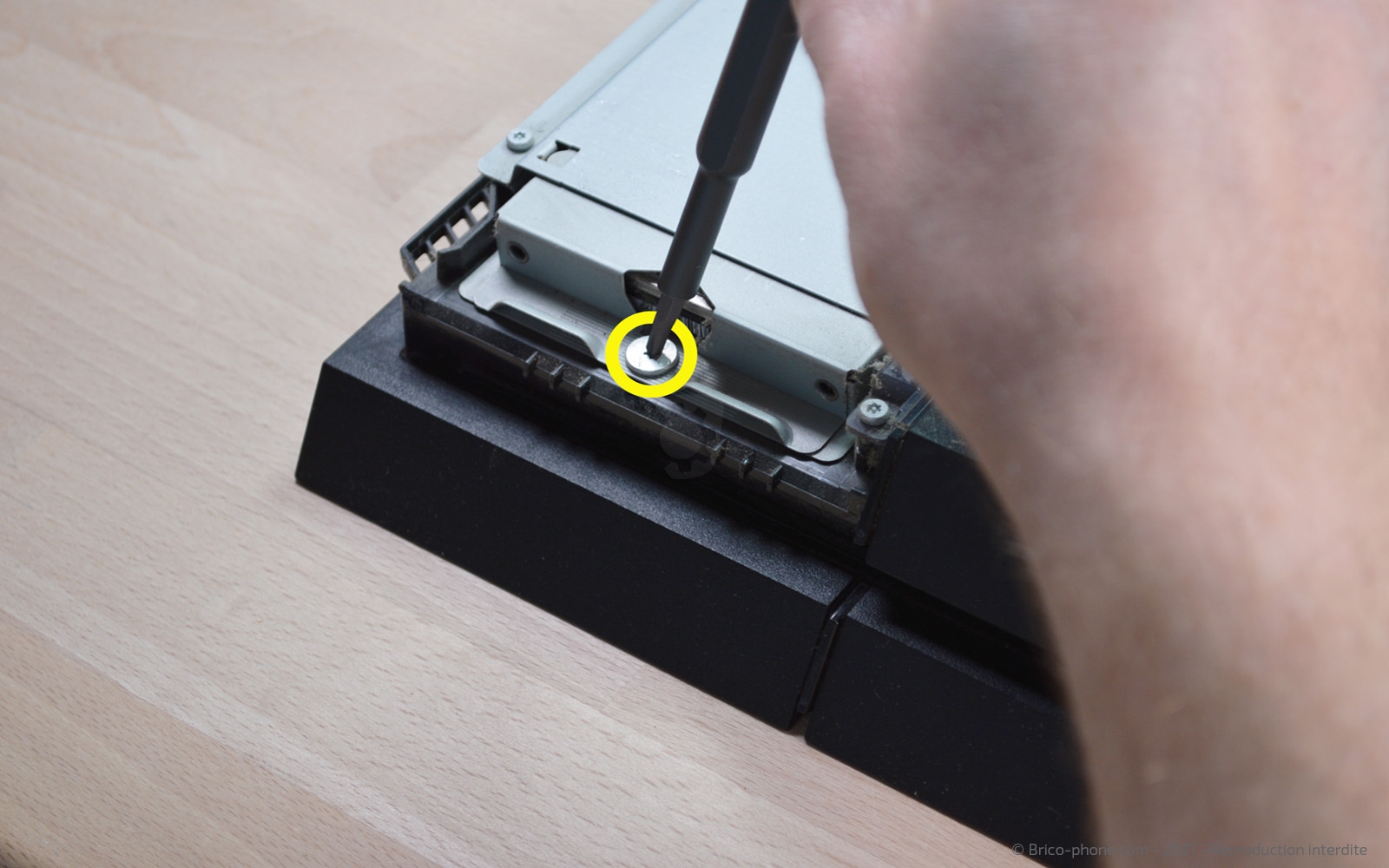

Etape 2 Retirer le HDD

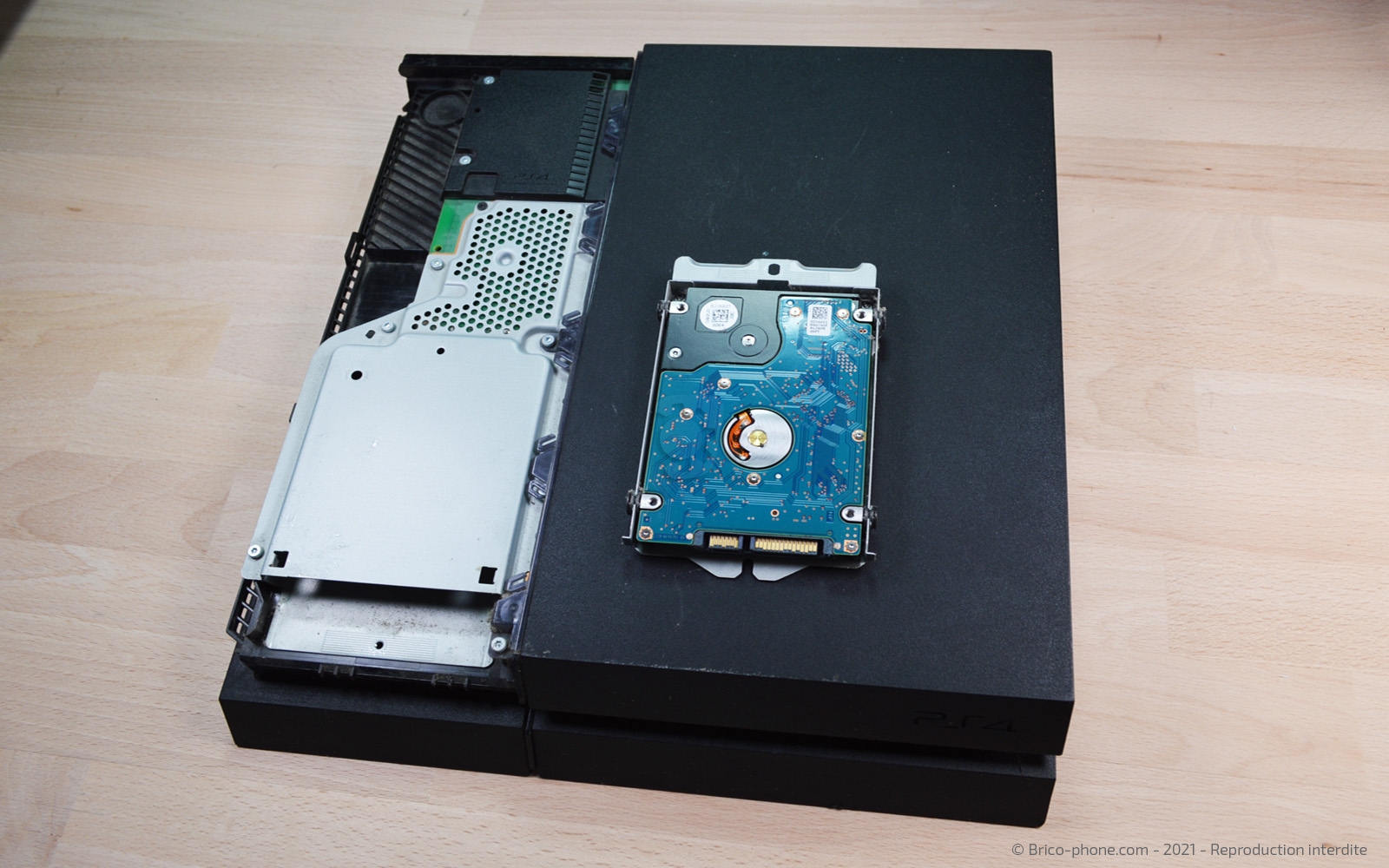

Si vous avez de la poussière, vous pouvez la souffler avec un souffleur, ensuite munissez-vous d'un cruciforme pour enlever la vis qui bloque le disque dur et enfin tirez sur le disque dur afin de l'extraire.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Souffleur antipoussière 6.90€
Etape 3

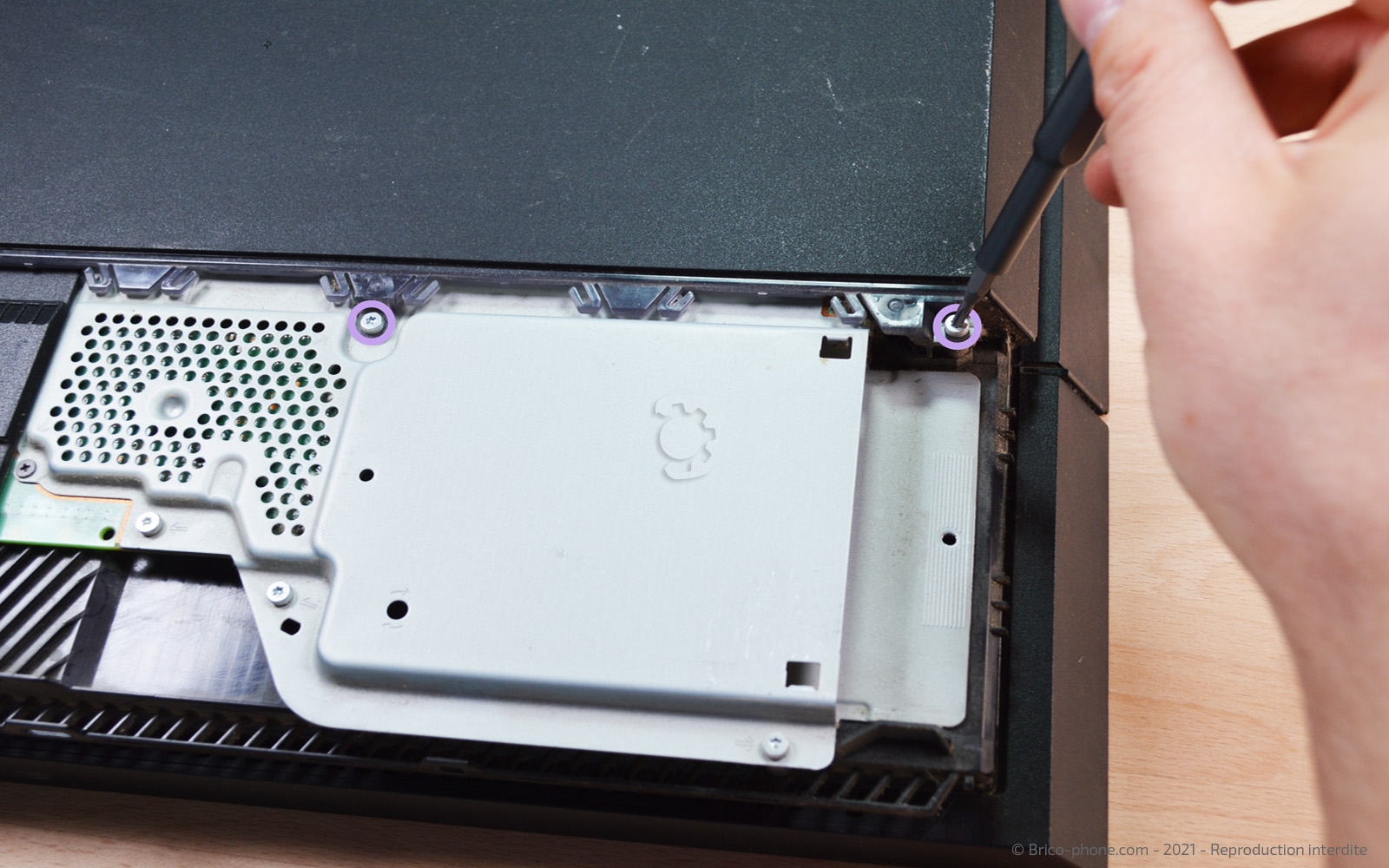

Etape 3 Préparer le capot supérieur

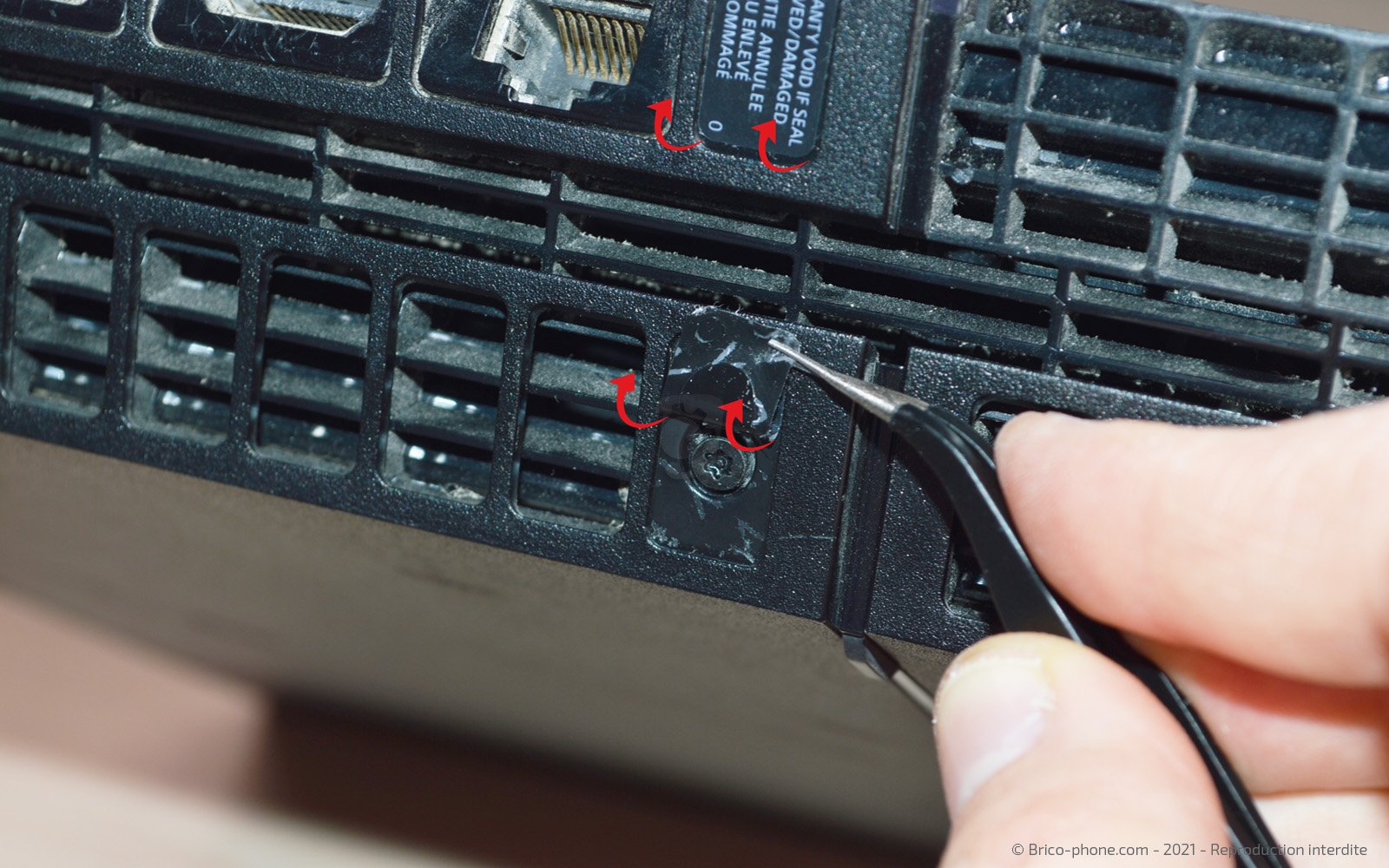

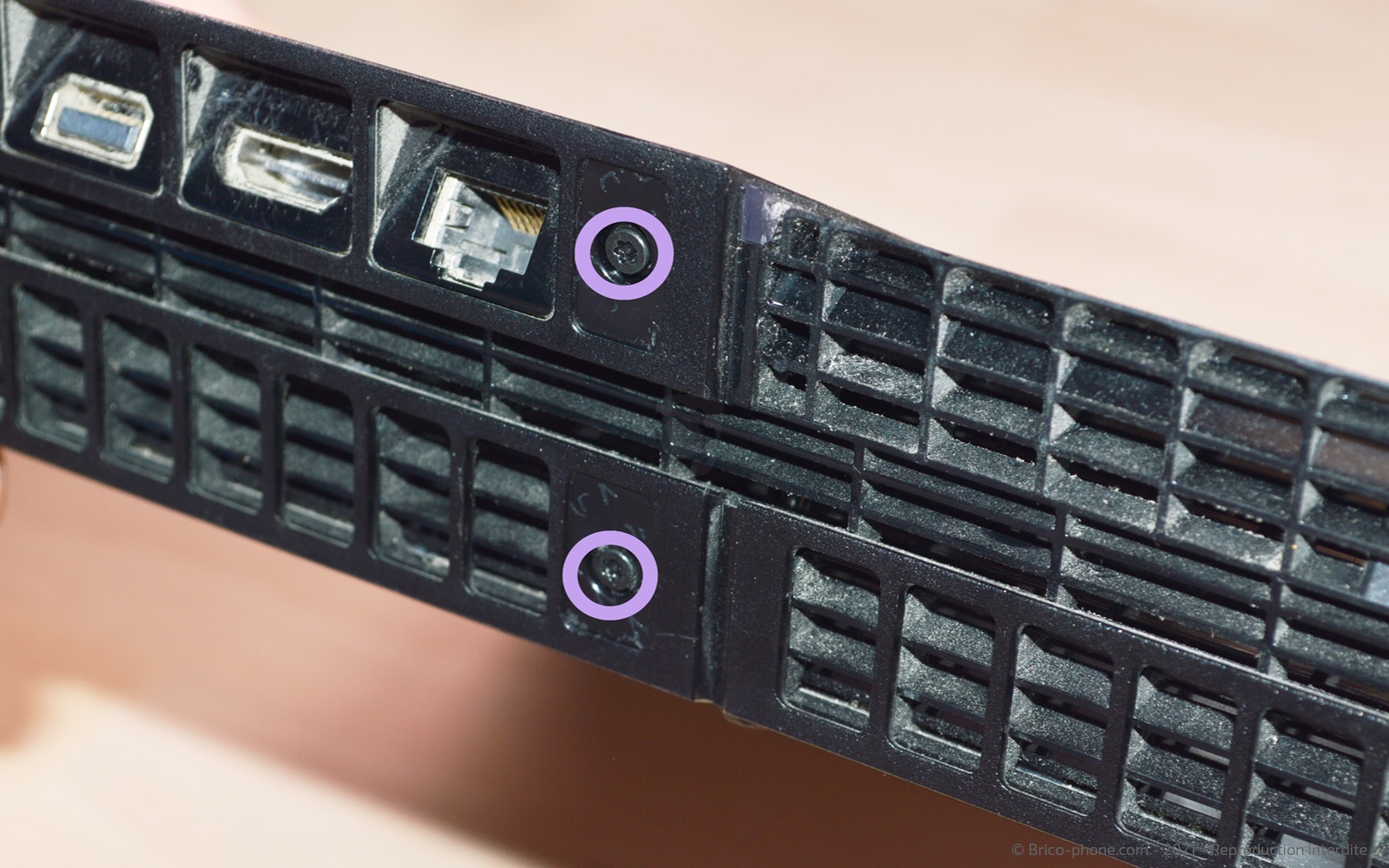

Au dos de la console (à l'endroit des connectiques), vous trouverez 2 stickers de garantis que vous devrez chauffer afin de les enlever avec la pincette. Ces stickers laissent apparaître 2 vis torx. Munissez-vous du tournevis torx 9 pour retirer ces 2 vis, puis sur le dessus de la console vous en trouverez encore 2 qui maintiennent le cache supérieur.
Outils
Pince Brucelles
Tournevis Torx
Pièces
Décapeur thermique petit modèle 14.90€
Etape 4

Etape 4 Ôter le capot supérieur

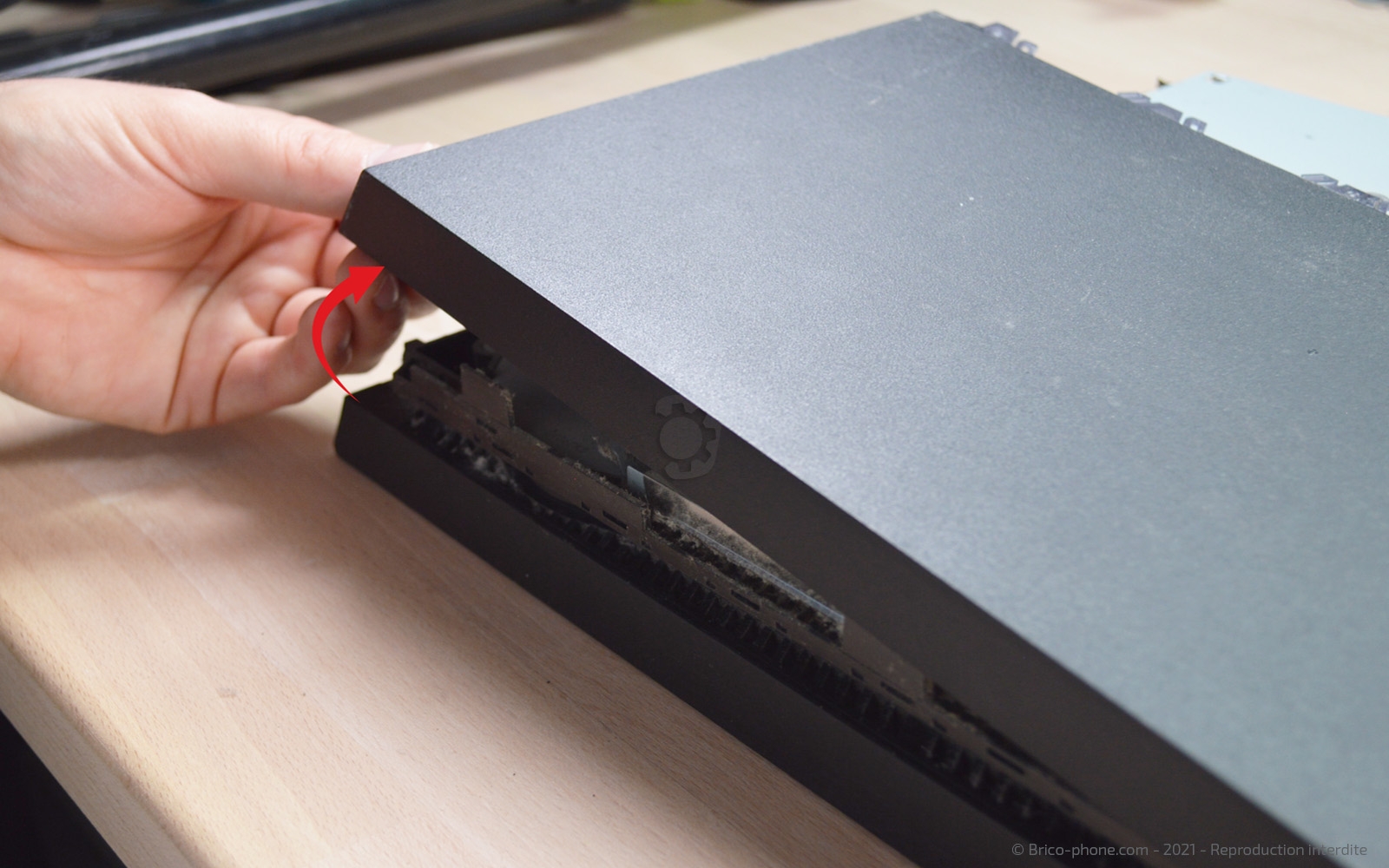

Commencez par éclipser le capot supérieur à l'aide du levier, puis commencez par déclipser à la main le devant, ensuite le côté puis l'arrière. Voilà le capot supérieur est retiré.
Outils
Levier Nylon
Etape 5

Etape 5 Retirer le capot inférieur

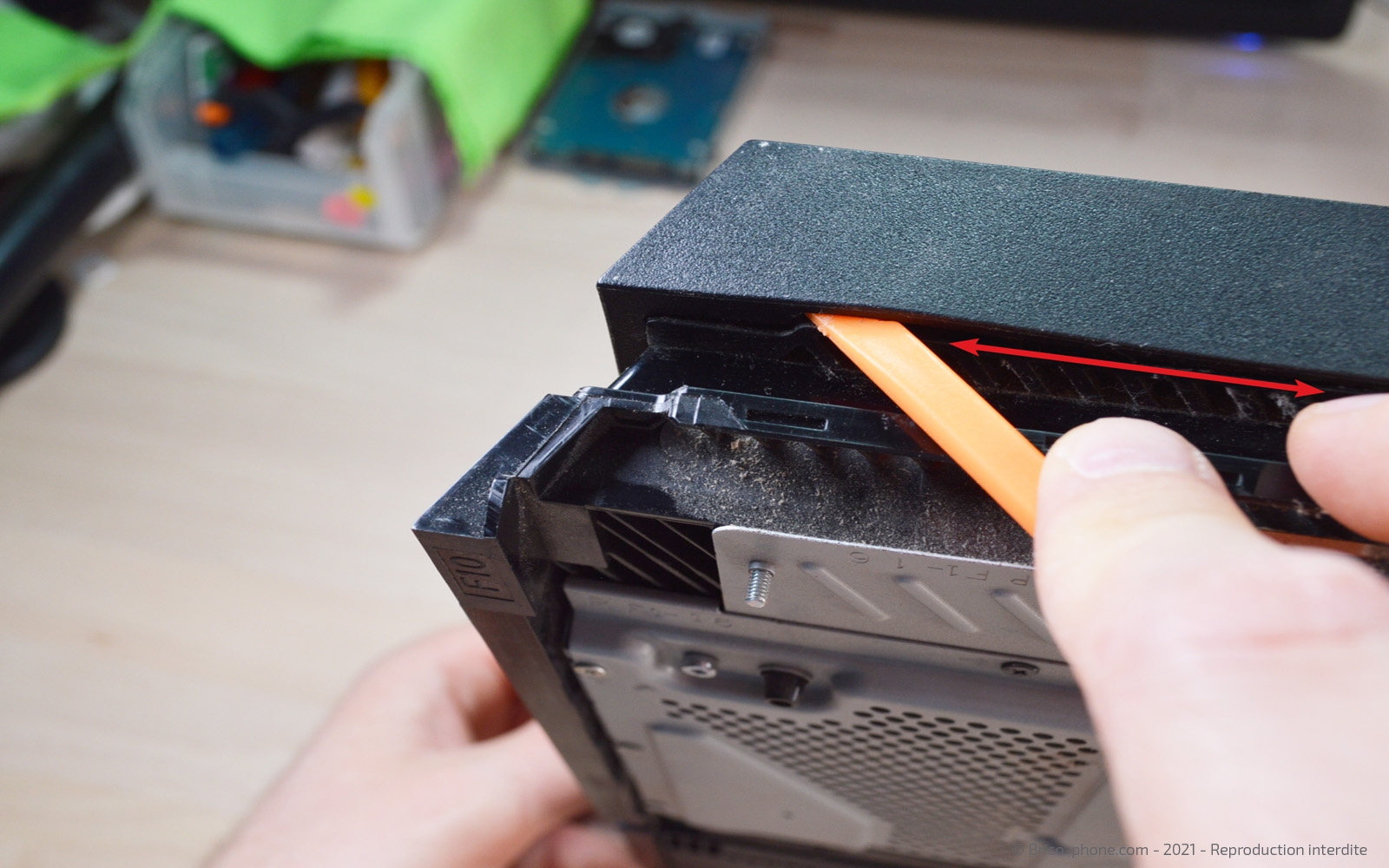

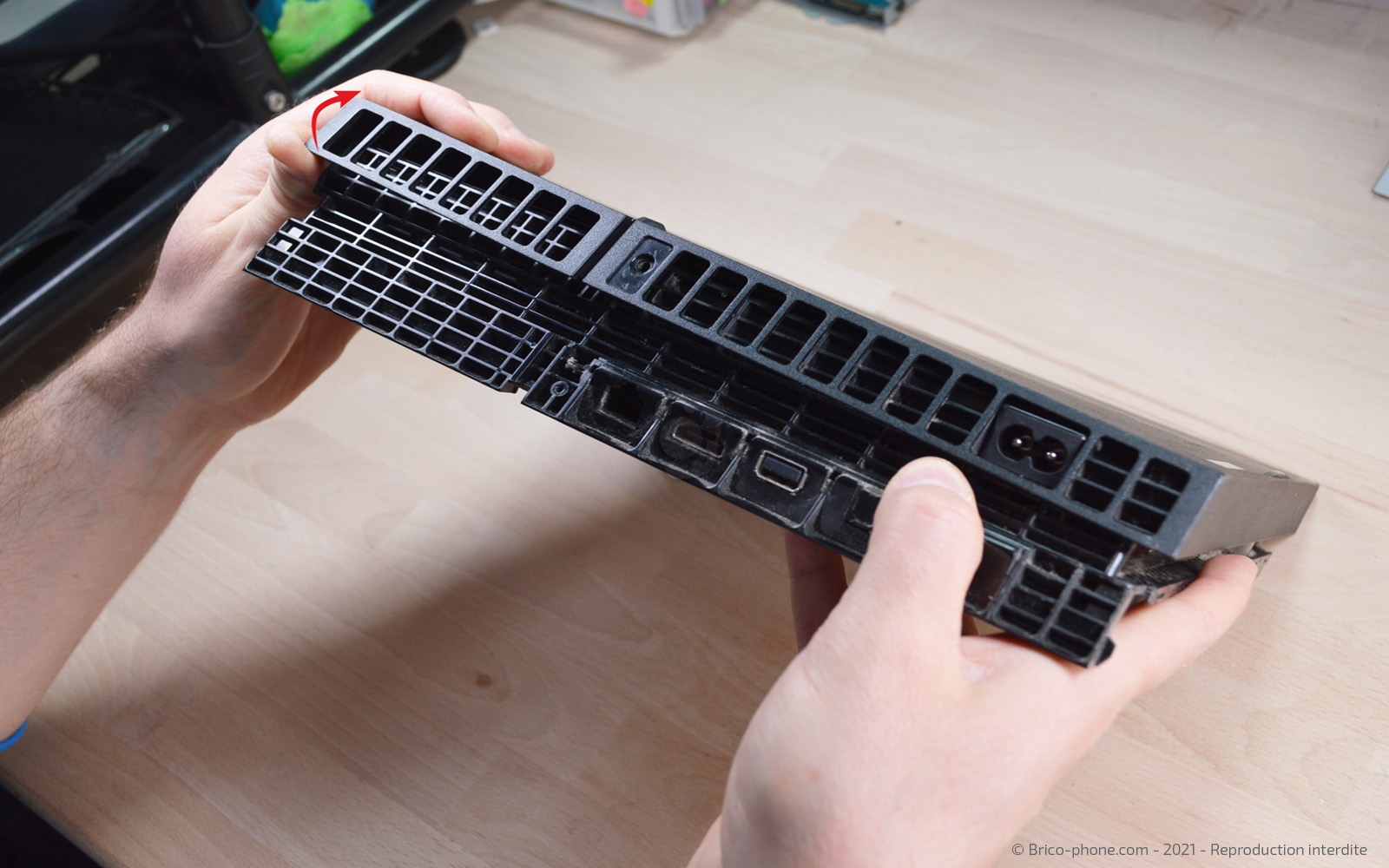

Retournez la console de façon à avoir le capot inférieur devant vous. Commencez par déclipser l'arrière (au niveau des prises), puis les côtés à l'aide du soudger, pour finir faites glissez la coque vers l'avant pour la retirer complètement.
Outils
Levier Nylon
Etape 6

Etape 6 Débrancher l'alimentation

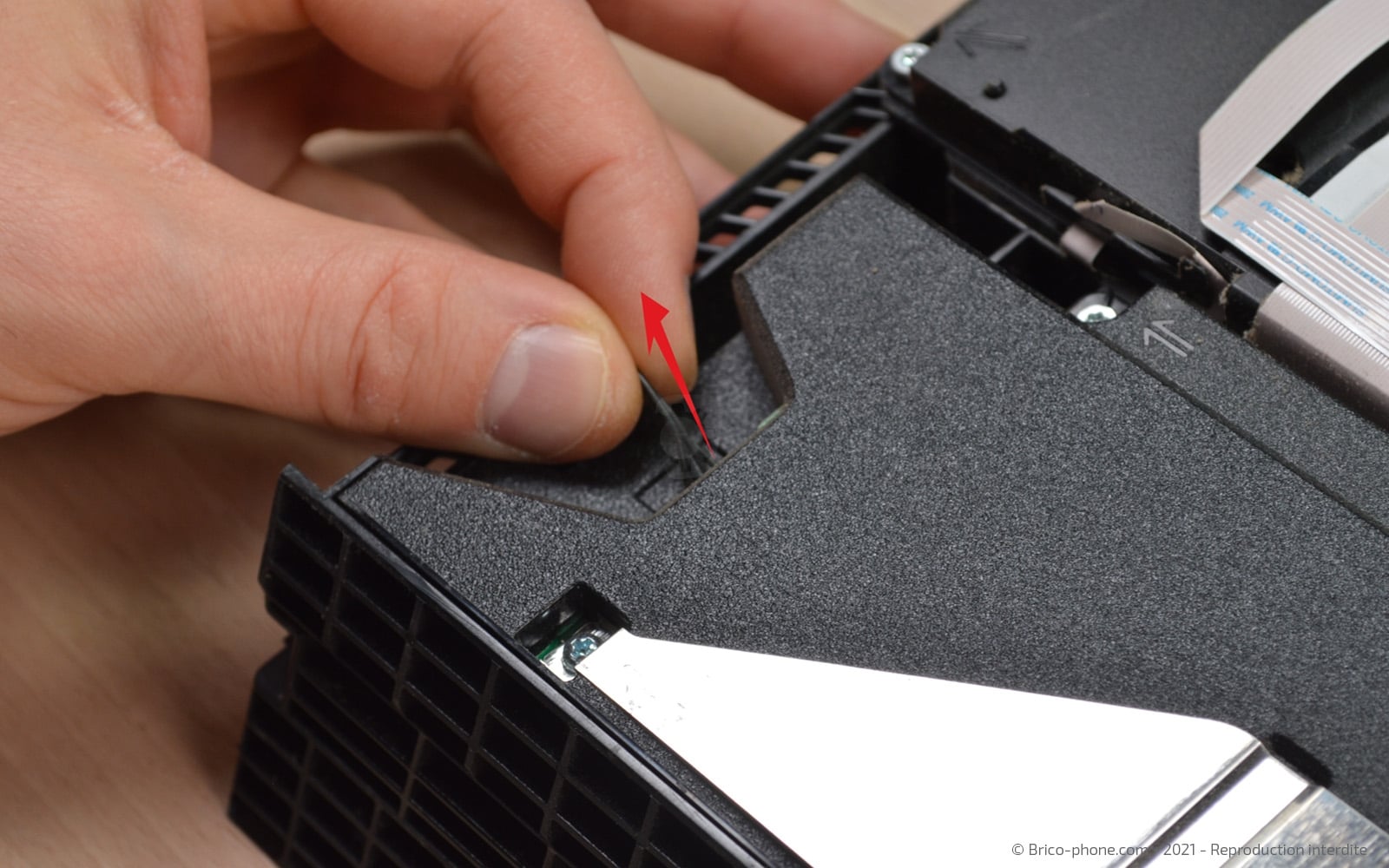

Déconnectez le câble qui est connecté sur la gauche de l'alimentation.
Etape 7

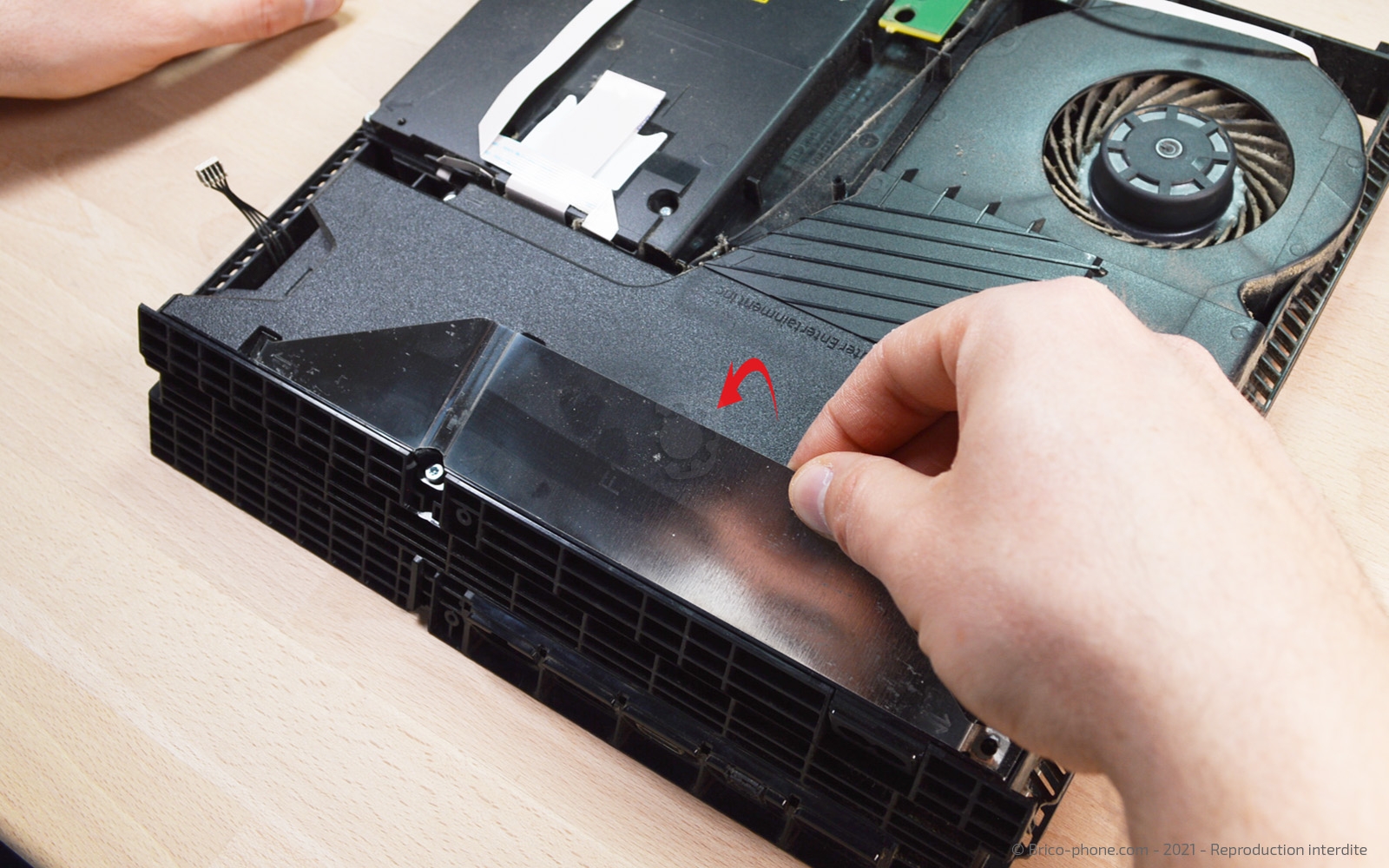

Etape 7 Retirer la plaquette métallique de l'alimentation

Avec le tournevis cruciforme, dévissez les 2 vis qui maintiennent la plaquette en alu avant de l'enlever.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

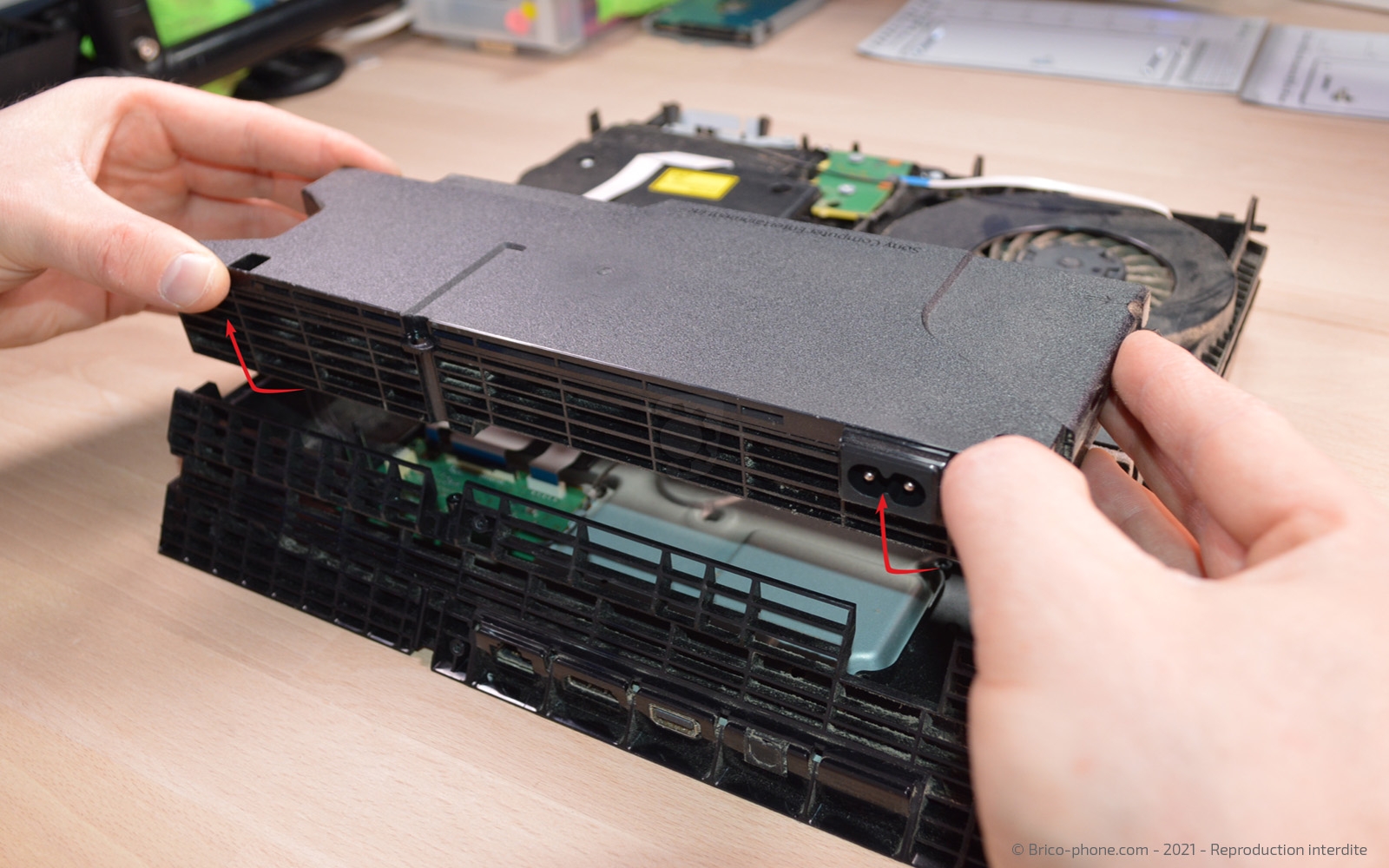

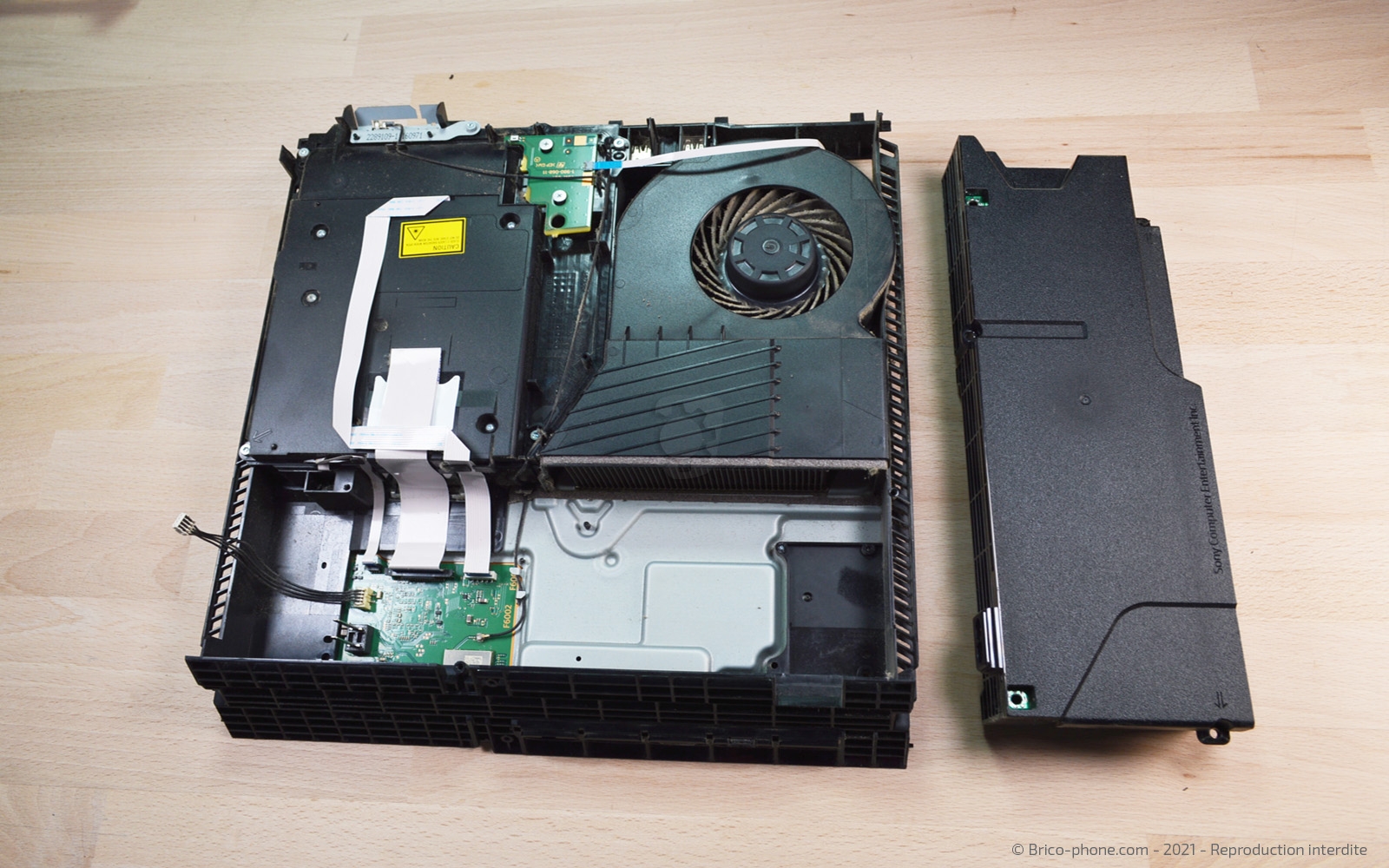

Etape 8 Extraire l'alimentation

Dévissez les 3 vis torx 9, puis tirez l'alimentation vers le haut afin de l'extraire.
Outils
Tournevis Torx

Conseil pour le remontage

Votre alimentation est sortie, vous pouvez reprendre le tutoriel en sens inverse afin d'installer votre nouvelle alimentation pour retrouver une console fonctionnelle.
