Découvrir les composants de la Sony playstation 4 Fat (1ère génération).

Changer l'alimentation de votre console.

Vous ne pouvez plus lire vos jeux.

Votre console Sony Playstation 4 de première génération (Fat) rencontre des problèmes ? Vous ne pouvez plus l'allumer ou le ventilateur ne tourne plus ? Elle ne prend plus vos Blu-Ray ?

Avec ce démontage complet, Brico-Phone vous permet de voir tout ce qui compose votre console et de changer la pièce défectueuse.

Outils nécessaires
Voir plus d'outils

Avant de commencer

Avant de commencer, vous devez vous assurer de posséder la bonne console, en l'occurence la Playstation 4 de première génération. Afin de savoir si vous avez le bon modèle, Sous votre console vous devez retrouver l'inscription CUH-20XX.
Maintenant que vous avez le bon modèle, vous pouvez continuer.
Etape 1

Etape 1 Retirer le capot côté HDD

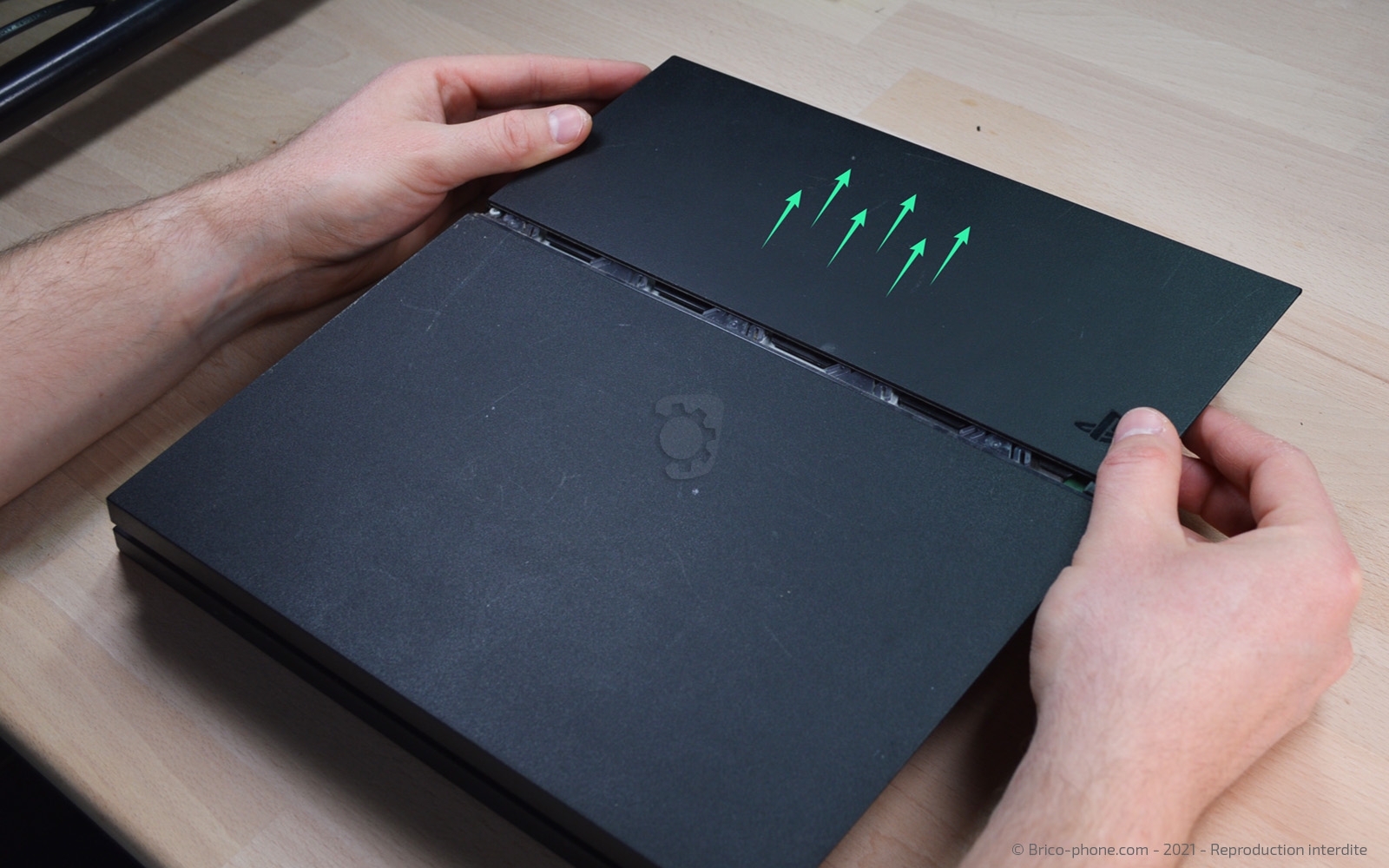

Positionnez votre console de façon à retrouver le petit capot vers le haut, puis poussez-le afin de le déclipser de la console.
Etape 2

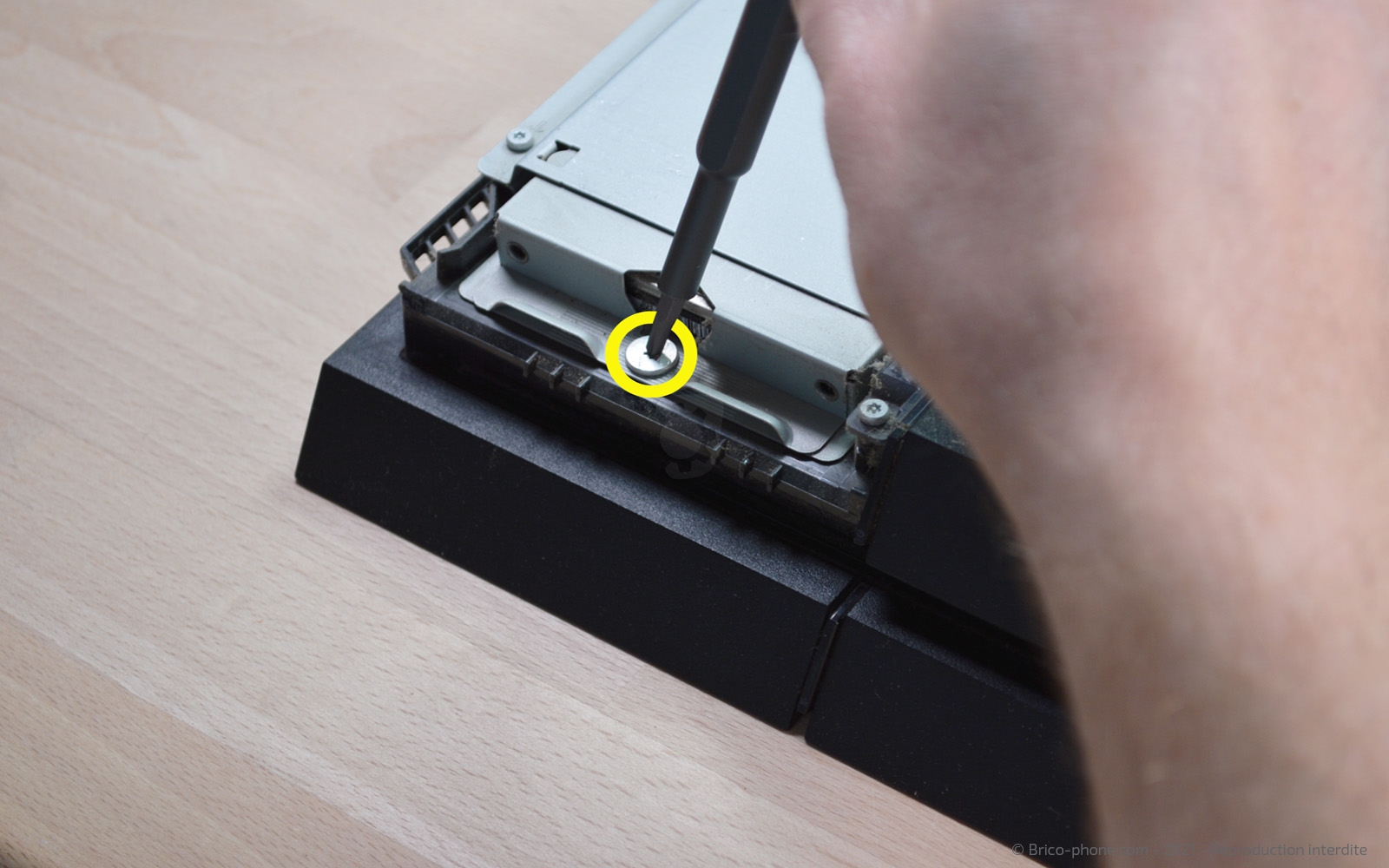

Etape 2 Retirer le HDD

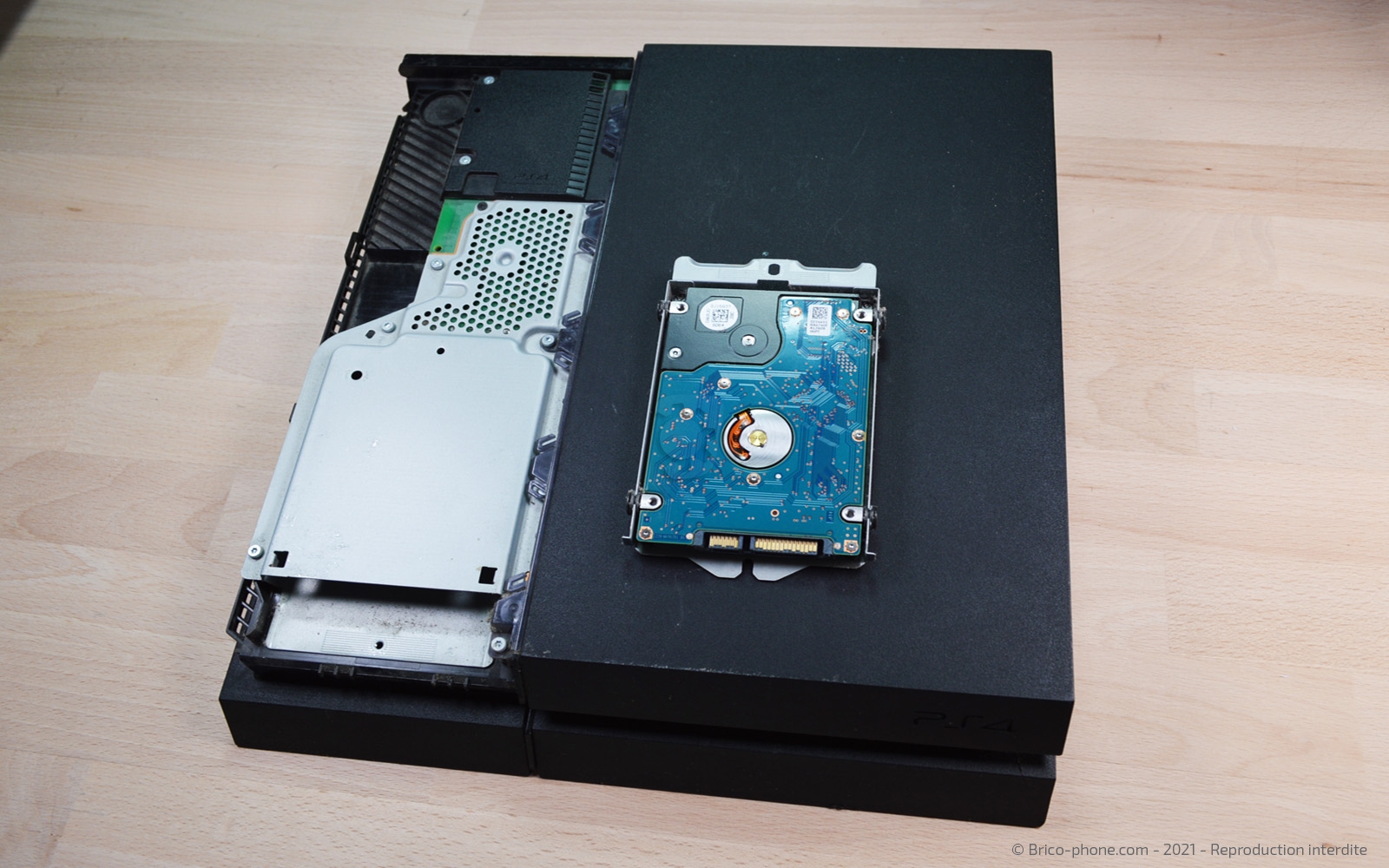

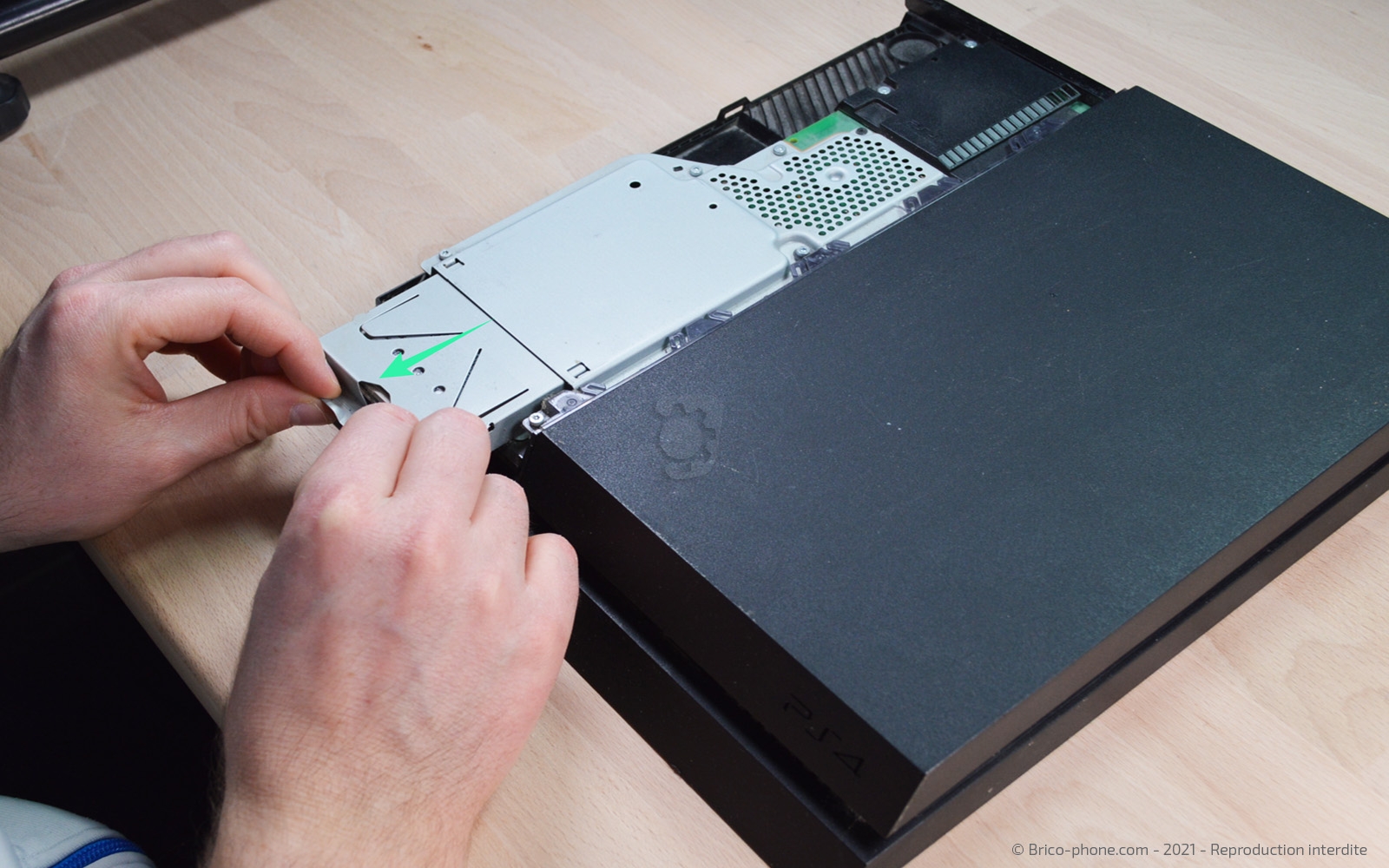

Si vous avez de la poussière, vous pouvez la souffler avec un souffleur, ensuite munissez-vous d'un cruciforme pour enlever la vis qui bloque le disque dur et enfin tirez sur le disque dur afin de l'extraire.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Souffleur antipoussière 6.90€
Etape 3

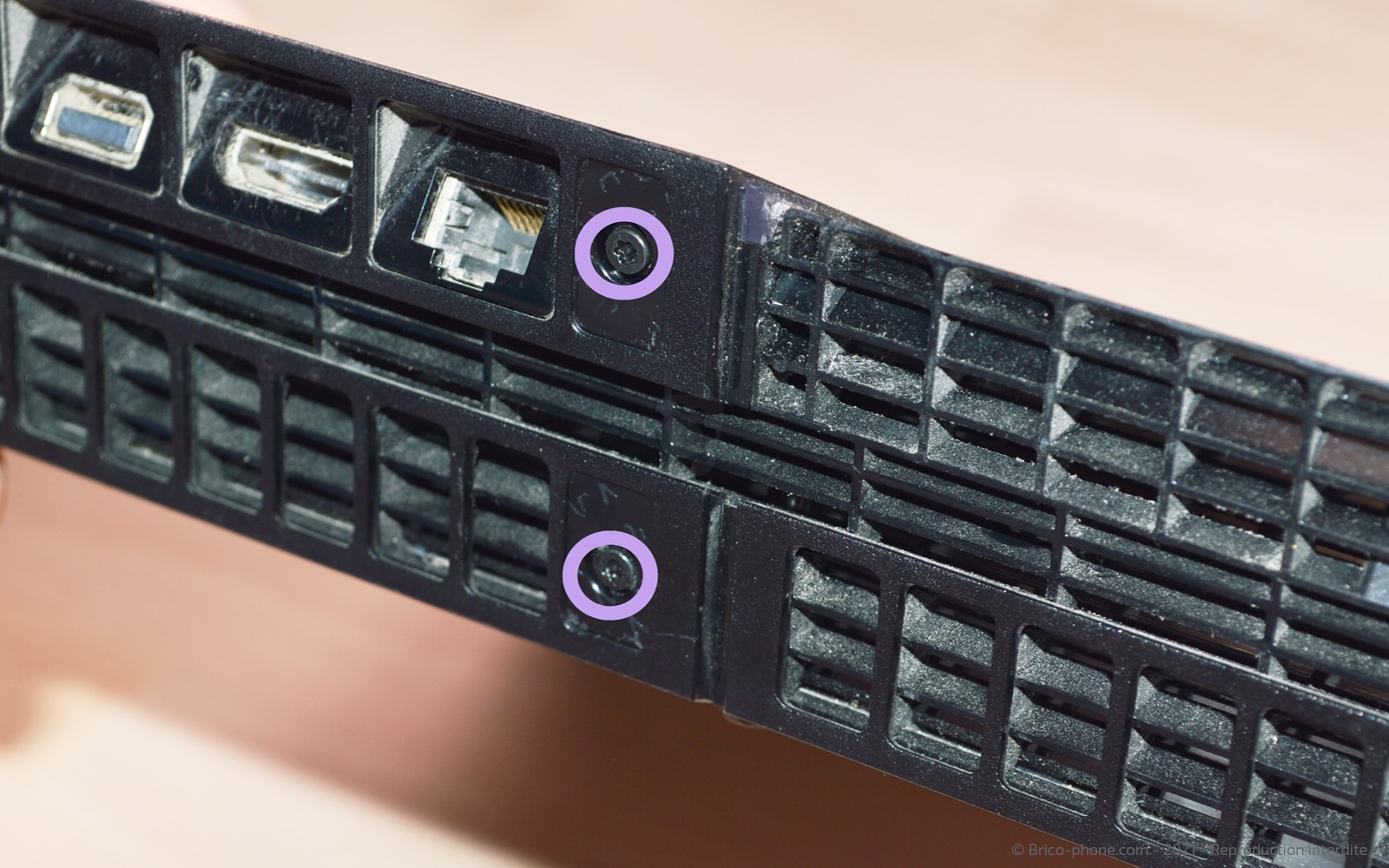

Etape 3 Préparer le capot supérieur

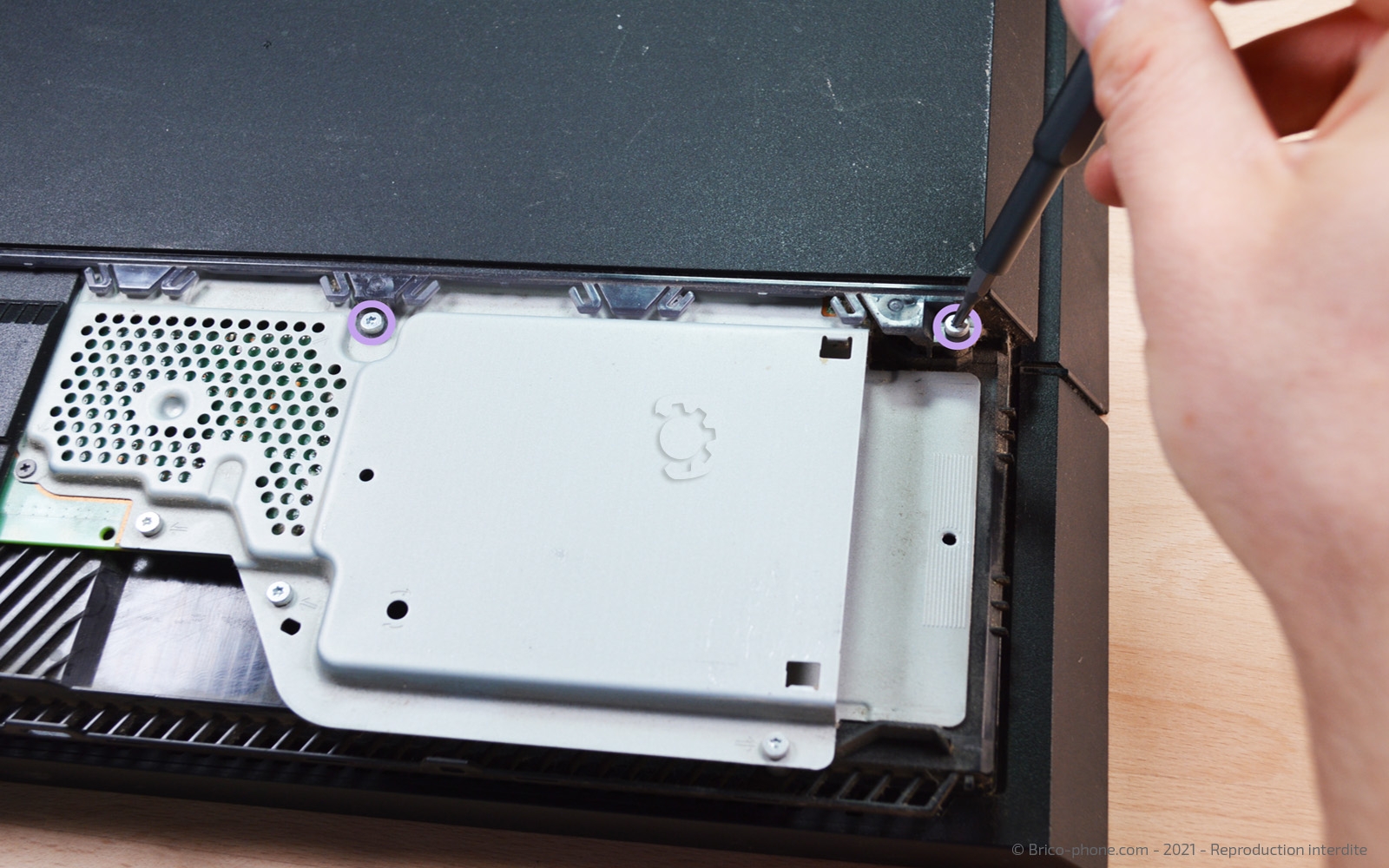

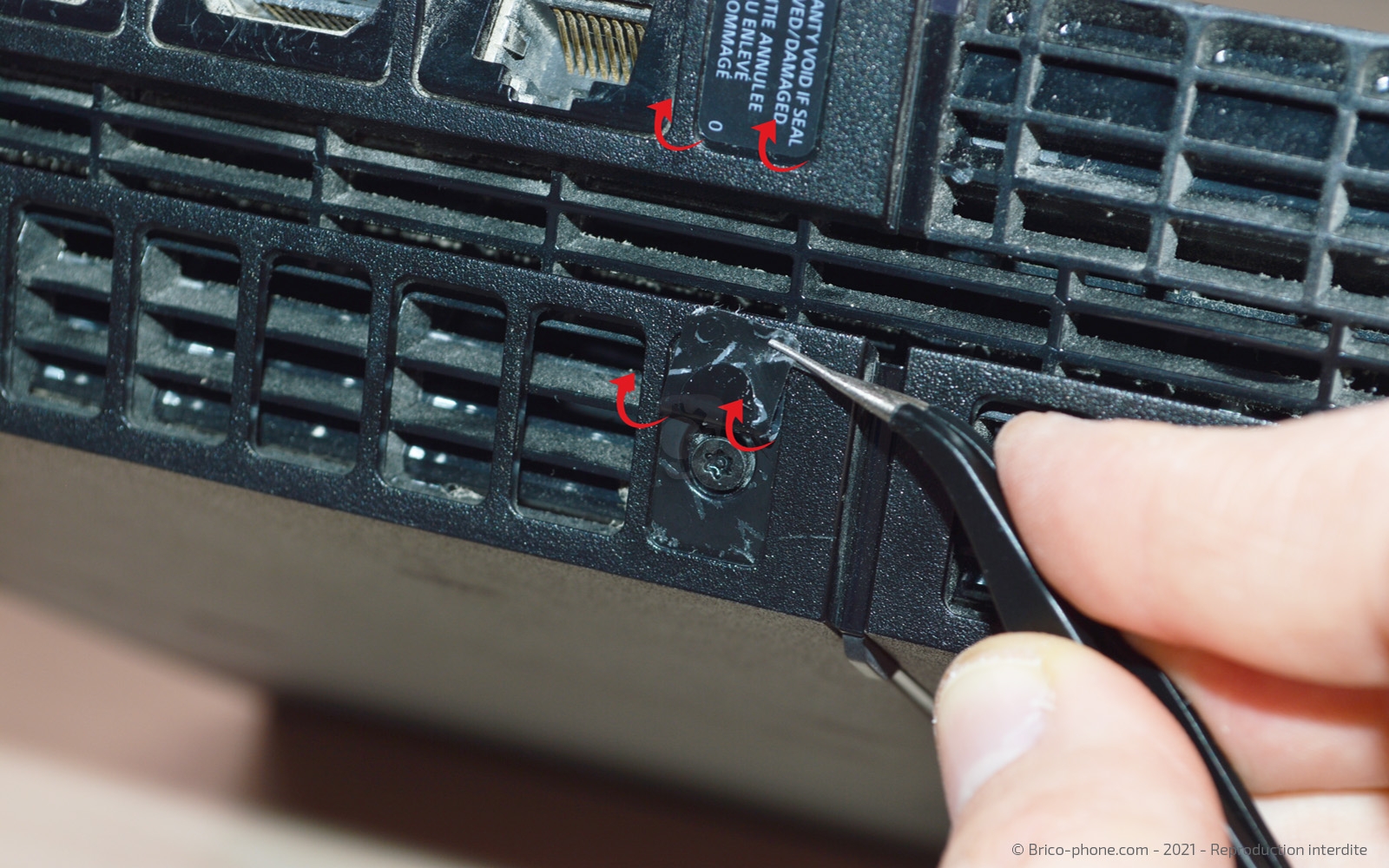

Au dos de la console (à l'endroit des connectiques), vous trouverez 2 stickers de garantis que vous devrez chauffer afin de les enlever avec la pincette. Ces stickers laissent apparaître 2 vis torx. Munissez-vous du tournevis torx 9 pour retirer ces 2 vis, puis sur le dessus de la console vous en trouverez encore 2 qui maintiennent le cache supérieur.
Outils
Pince Brucelles
Tournevis Torx
Pièces
Décapeur thermique petit modèle 14.90€
Etape 4

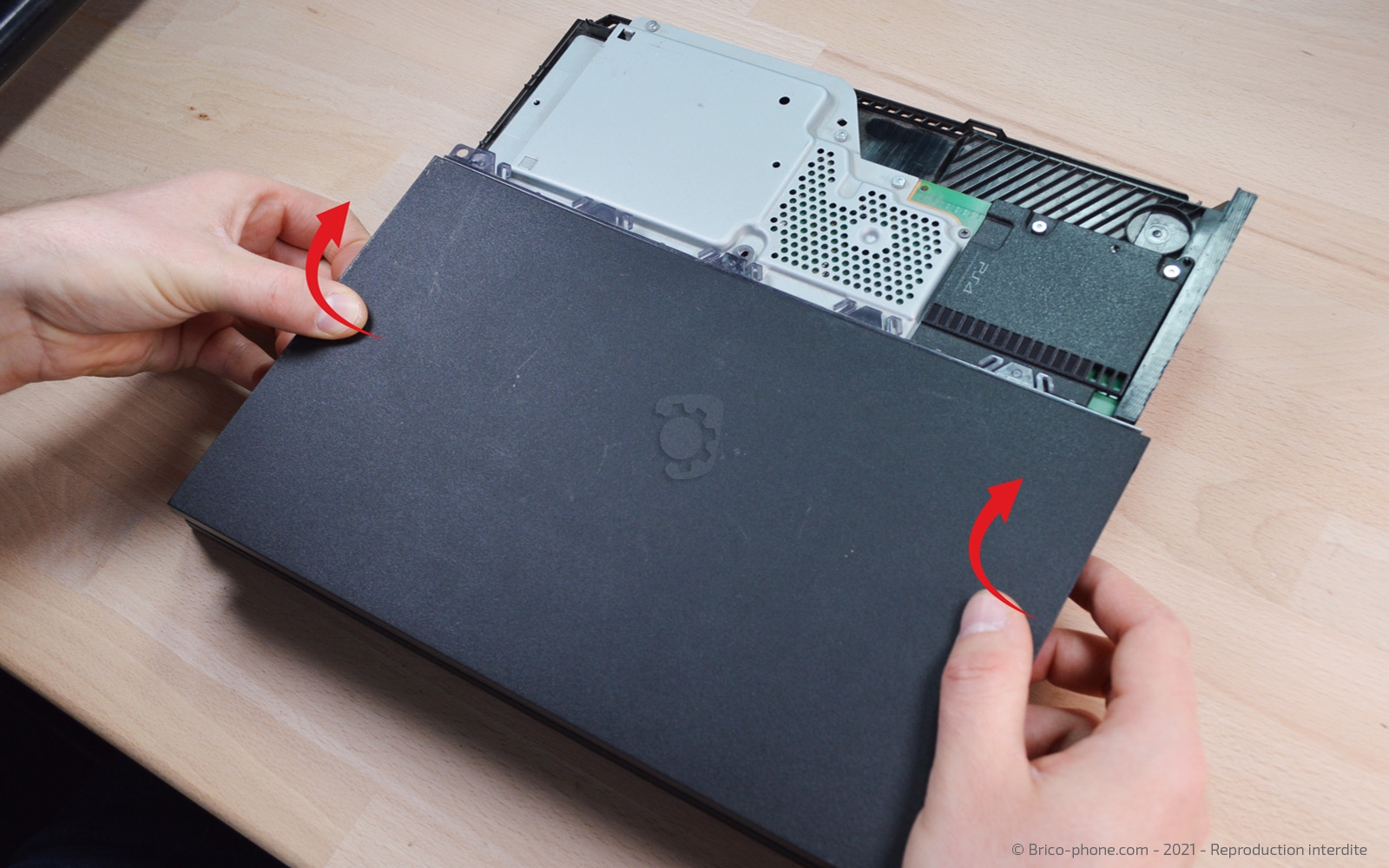

Etape 4 Ôter le capot supérieur

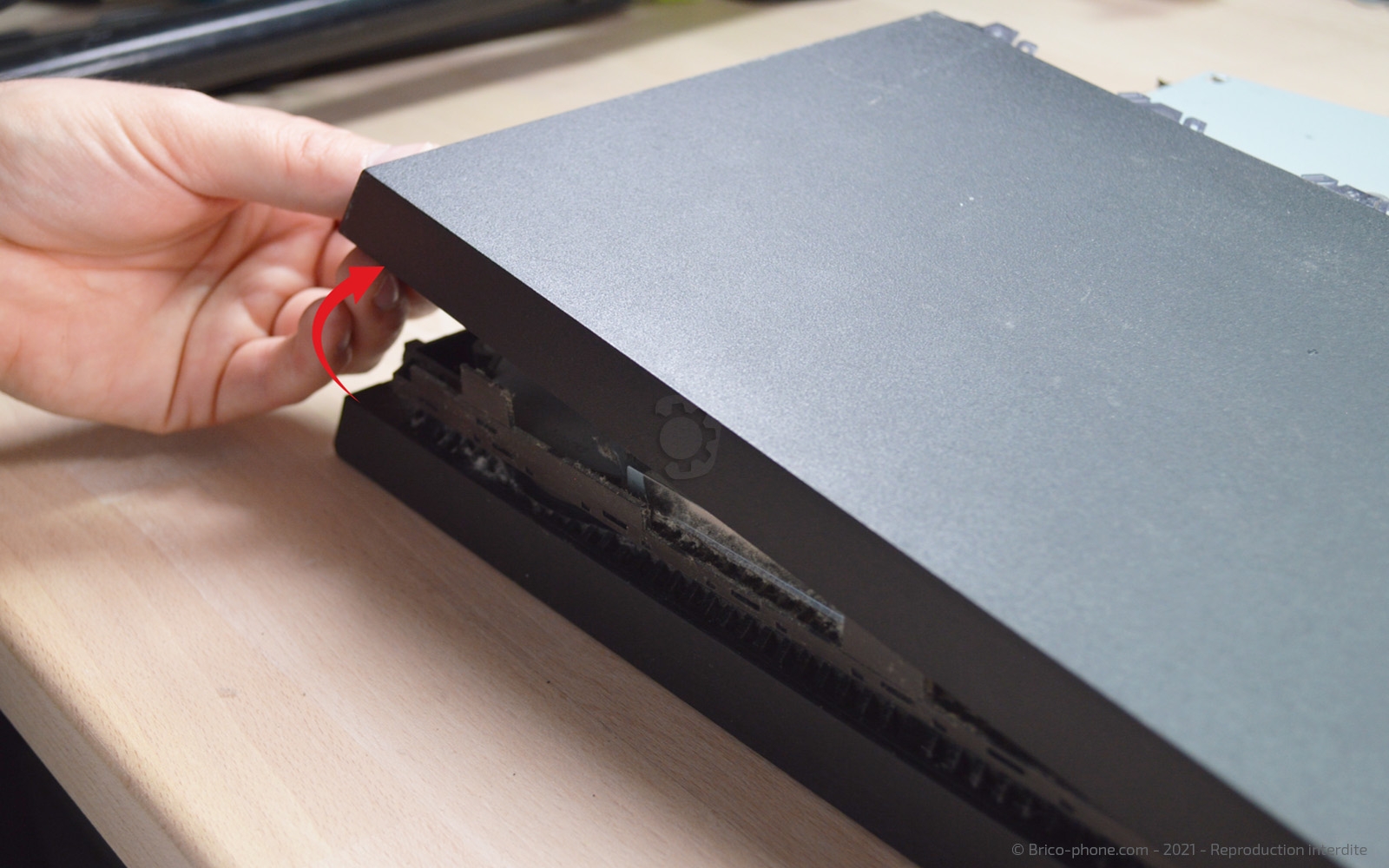

Commencez par éclipser le capot supérieur à l'aide du levier, puis commencez par déclipser à la main le devant, ensuite le côté puis l'arrière. Voilà le capot supérieur est retiré.
Outils
Levier Nylon
Etape 5

Etape 5 Retirer le capot inférieur

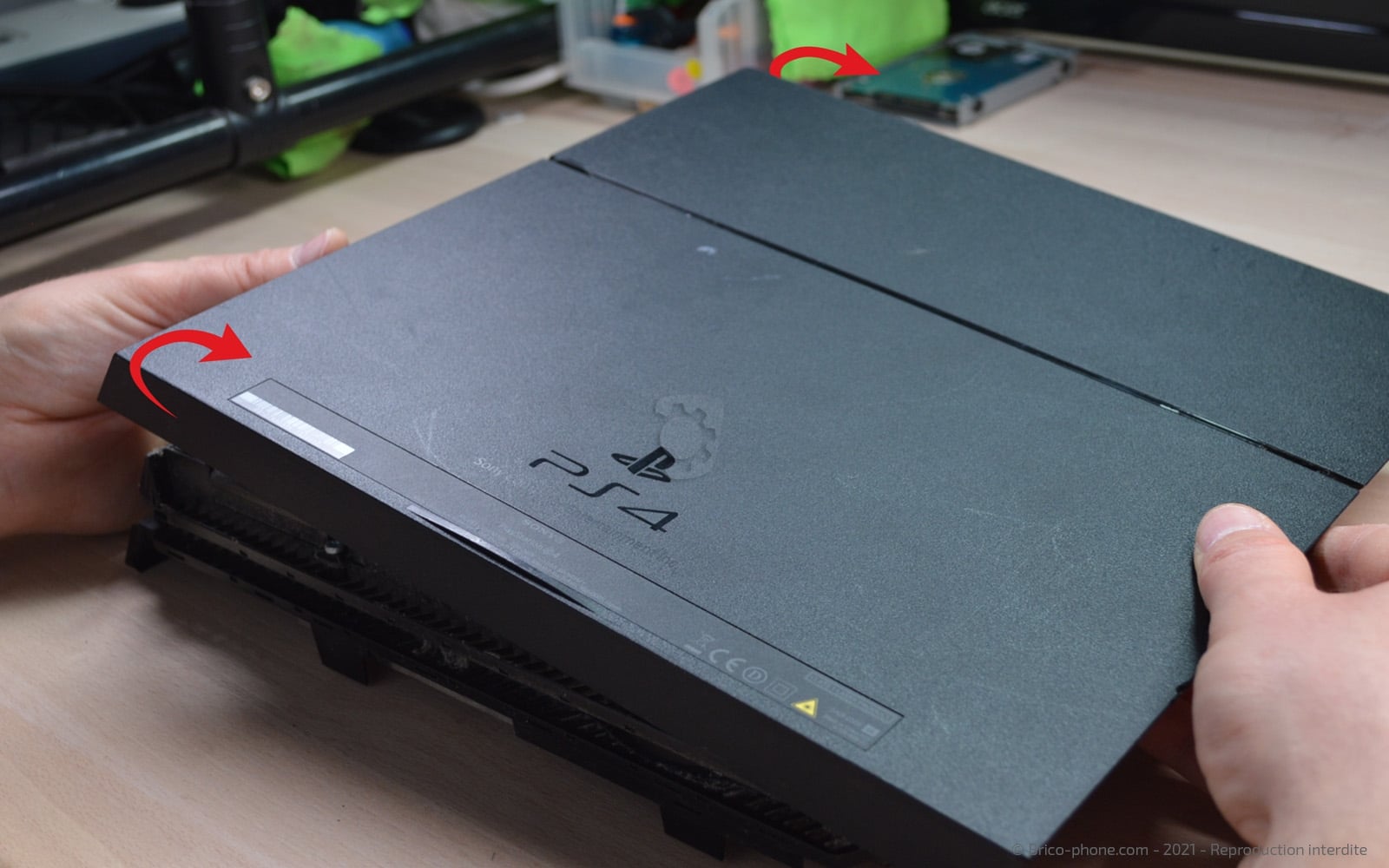

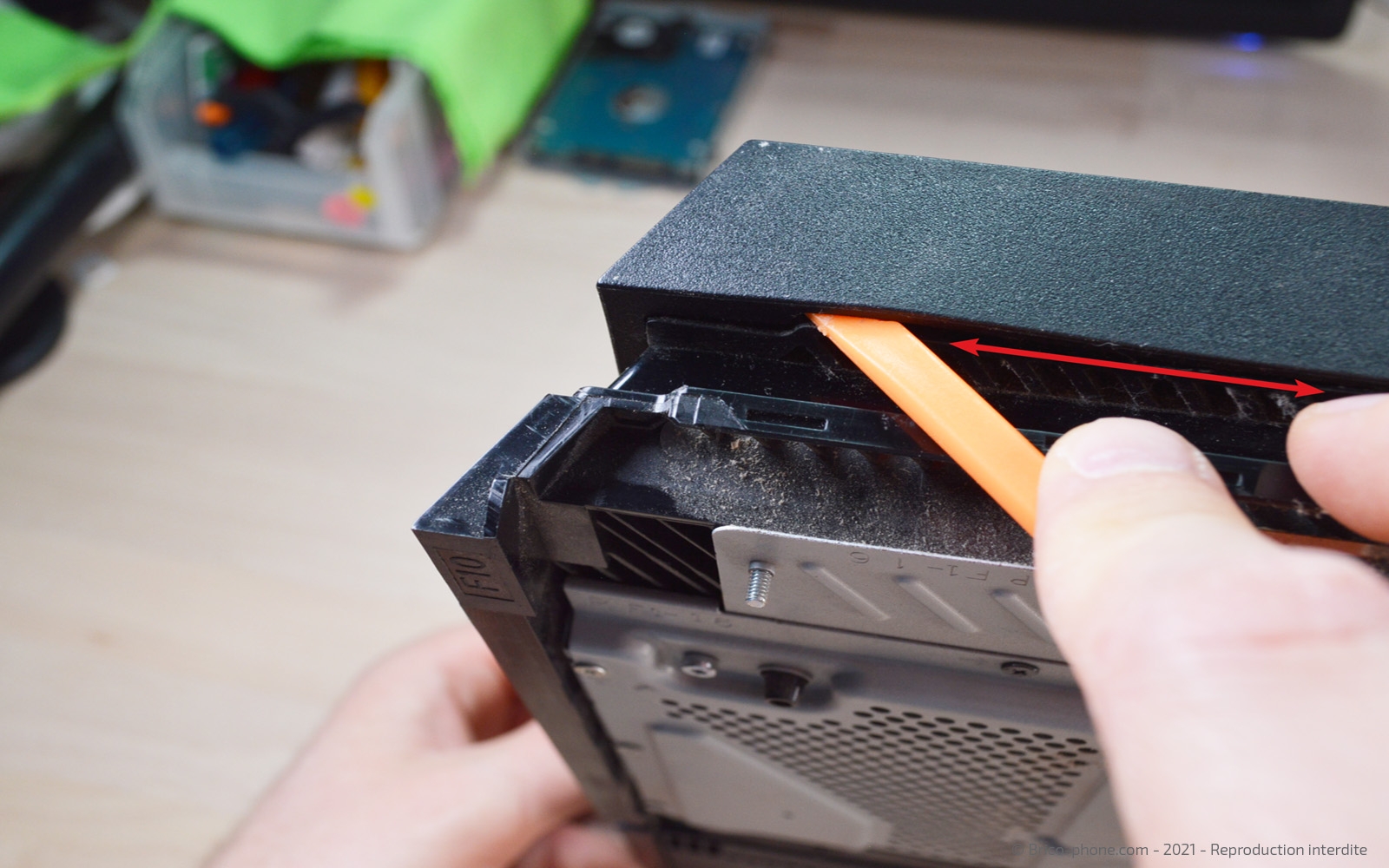

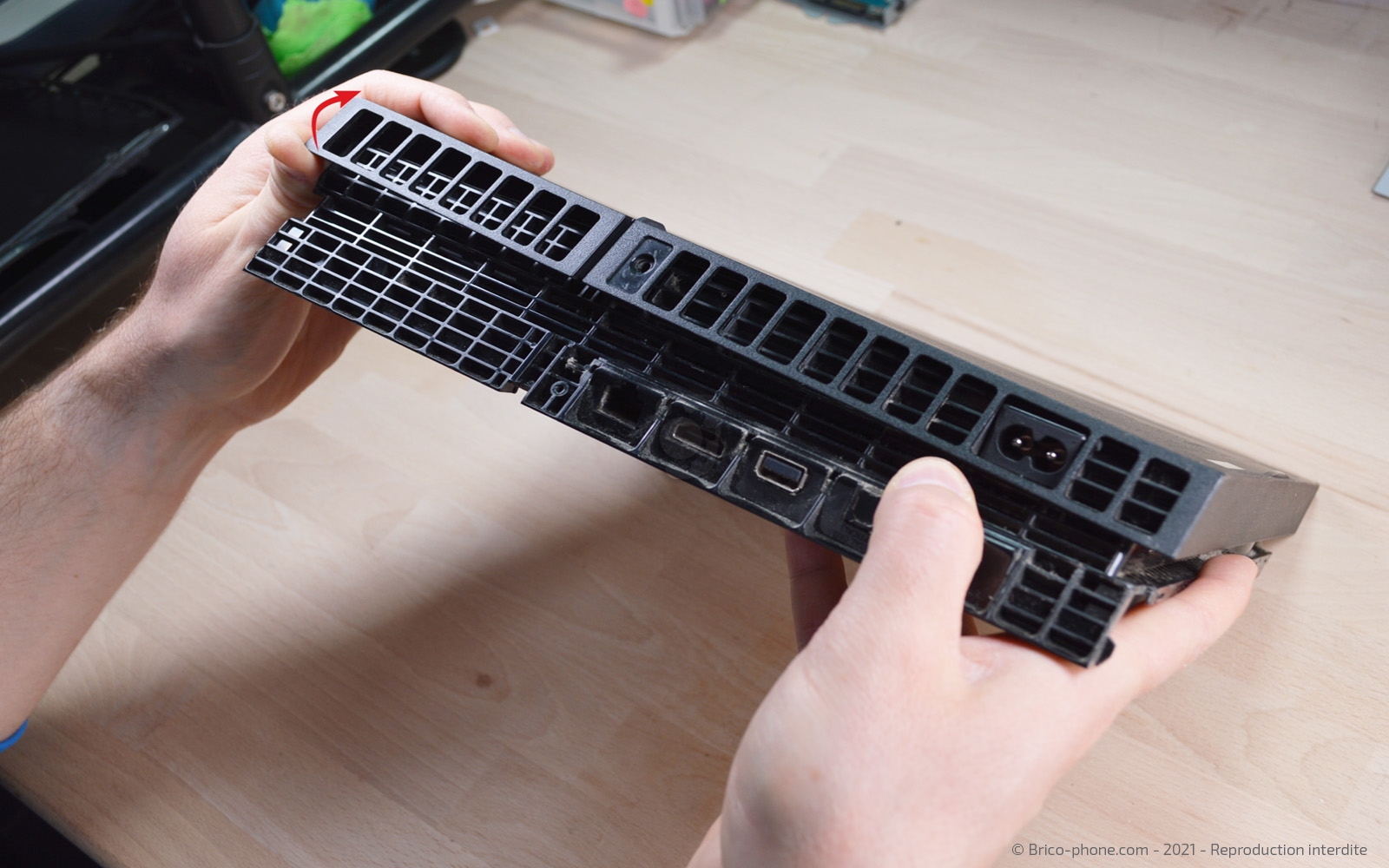

Retournez la console de façon à avoir le capot inférieur devant vous. Commencez par déclipser l'arrière (au niveau des prises), puis les côtés à l'aide du soudger, pour finir faites glissez la coque vers l'avant pour la retirer complètement.
Outils
Levier Nylon
Etape 6

Etape 6 Débrancher l'alimentation

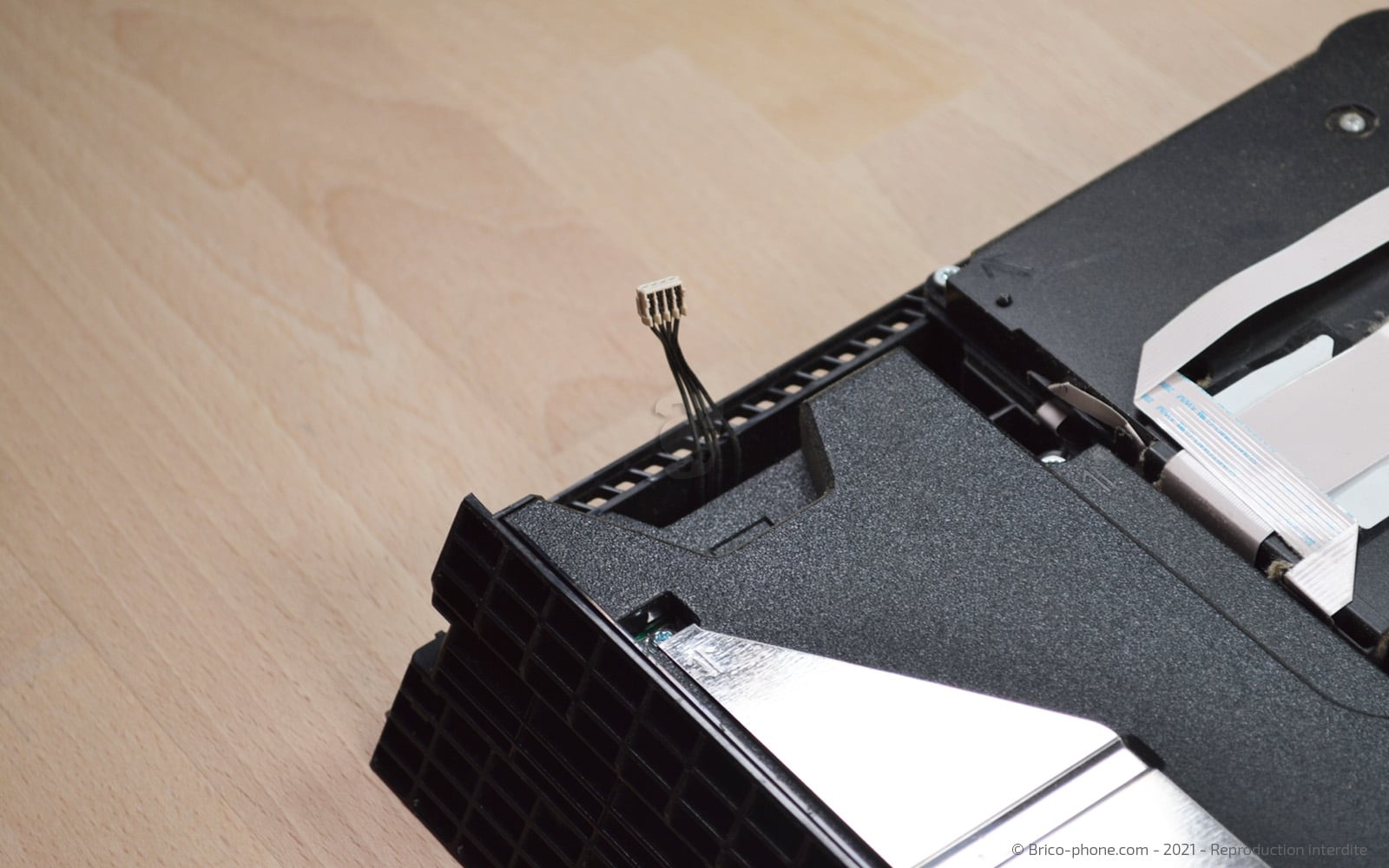

Déconnectez le câble qui est connecté sur la gauche de l'alimentation.
Etape 7

Etape 7 Retirer la plaquette métallique de l'alimentation

Avec le tournevis cruciforme, dévissez les 2 vis qui maintiennent la plaquette en alu avant de l'enlever.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

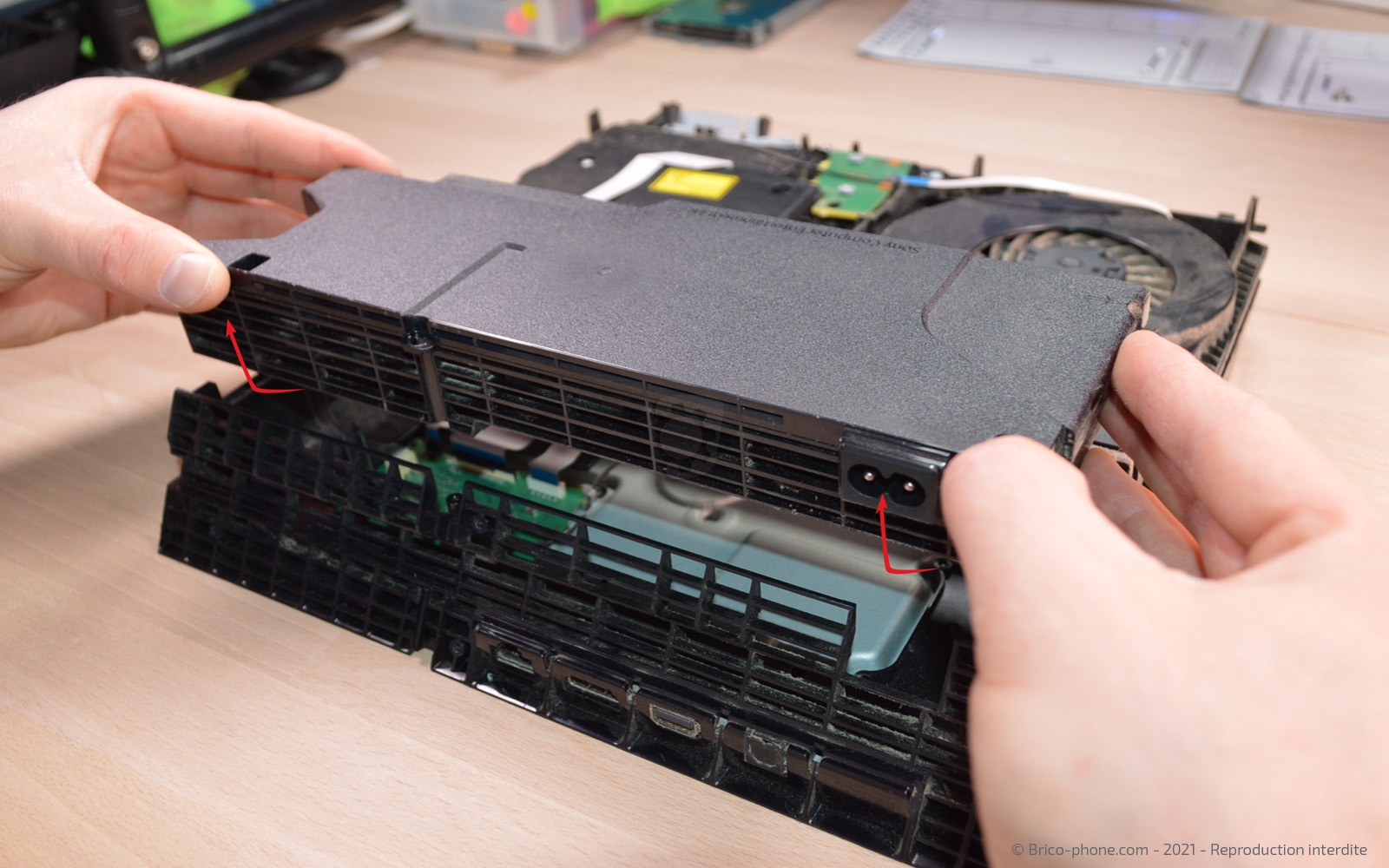

Etape 8 Extraire l'alimentation

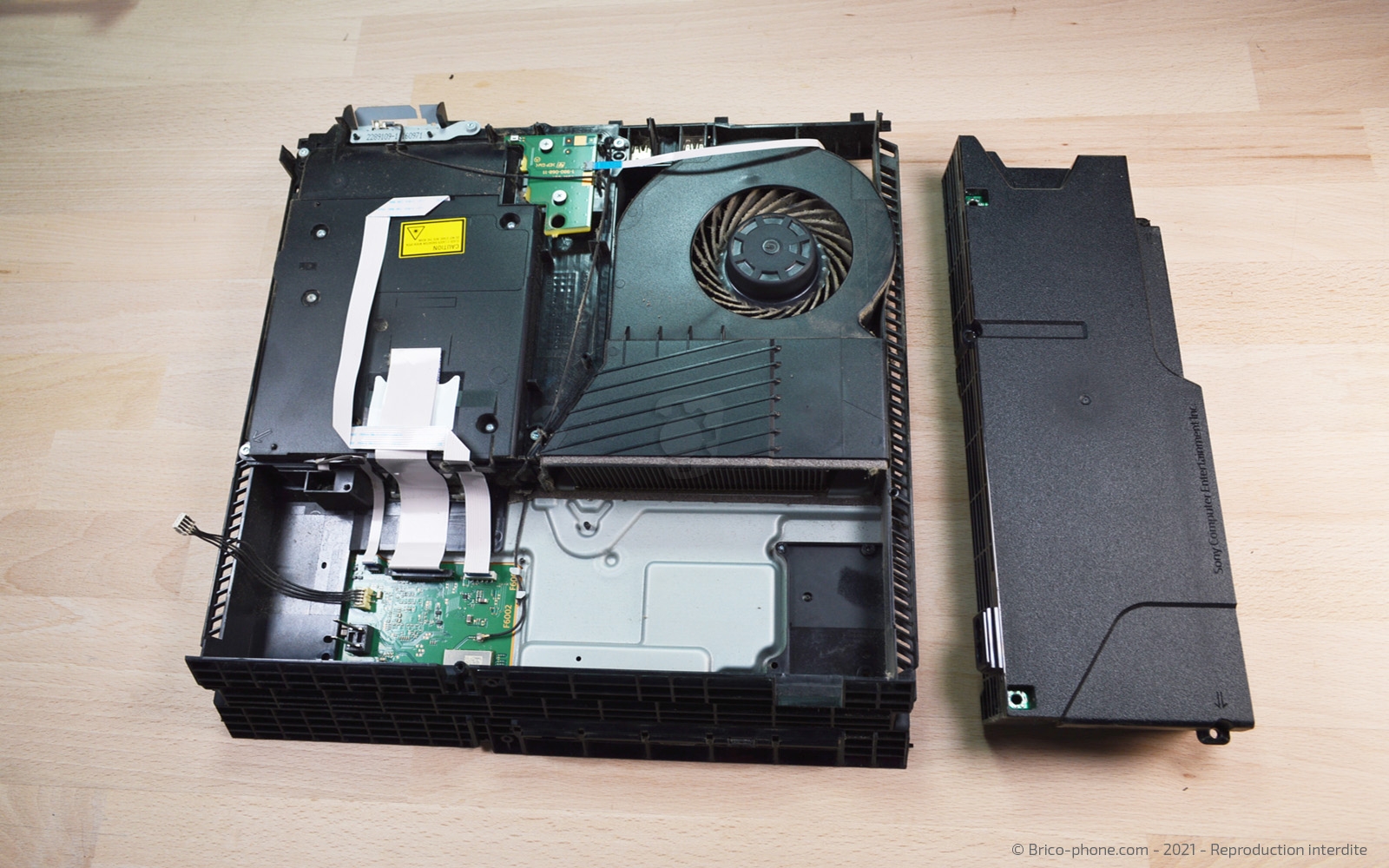

Dévissez les 3 vis torx 9, puis tirez l'alimentation vers le haut afin de l'extraire.
Outils
Tournevis Torx
Etape 9

Etape 9 Déconnecter les nappes du lecteur Blu-Ray

Avec la pincette, déconnectez les nappes du lecteur Blu-Ray, pour les 2 nappes extérieures, il suffit de tirer dessus alors que pour celle du milieu, il faut soulever la partie noire pour libérer la nappe puis la tirer.
Outils
Pince Brucelles
Etape 10

Etape 10 Retirer la carte power

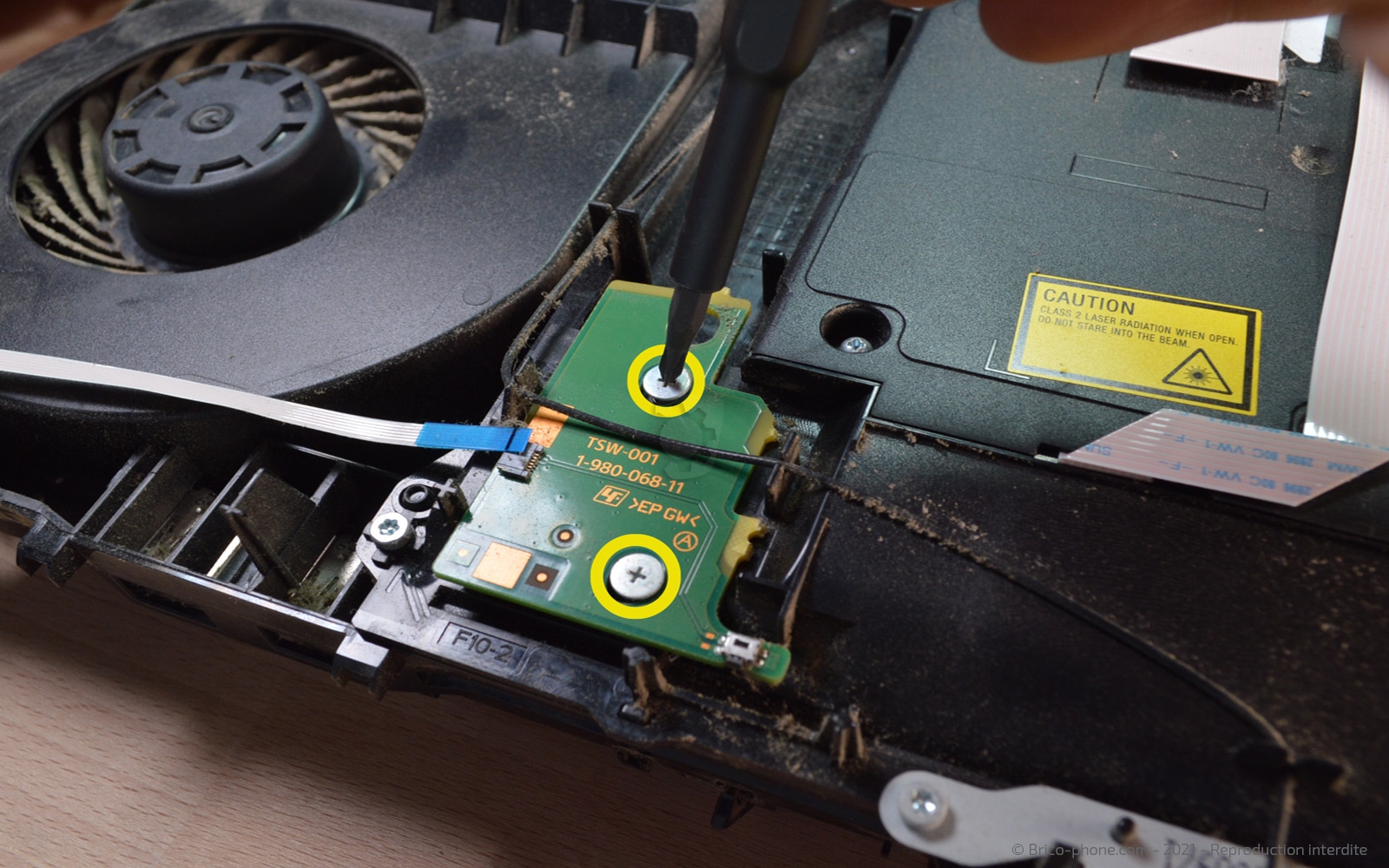

Avec la pincette tirez sur la nappe de la carte power pour la déconnecter, puis dévissez les 2 vis cruciforme avant de retirer la carte.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 11

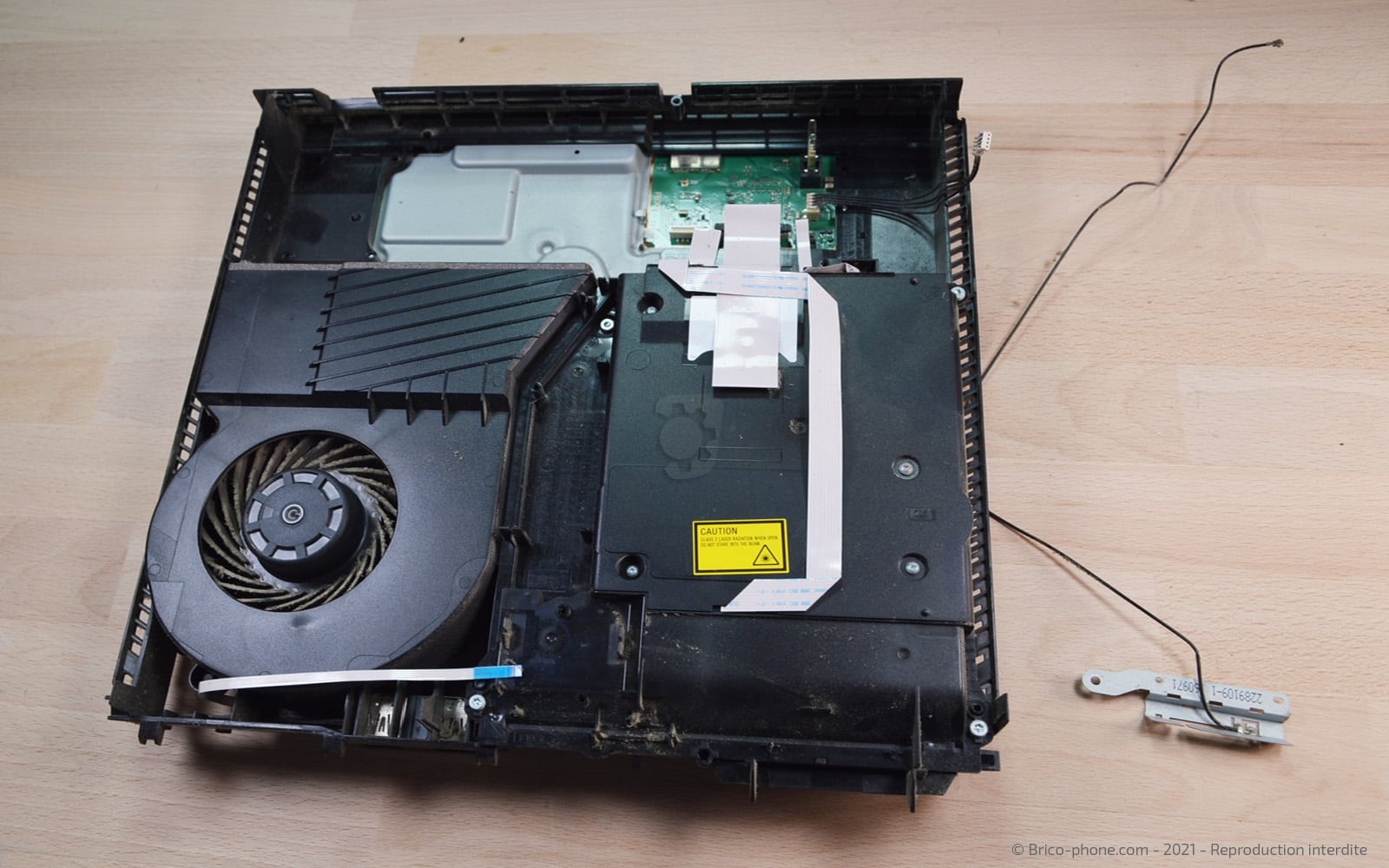

Etape 11 Retirer le câble coaxial

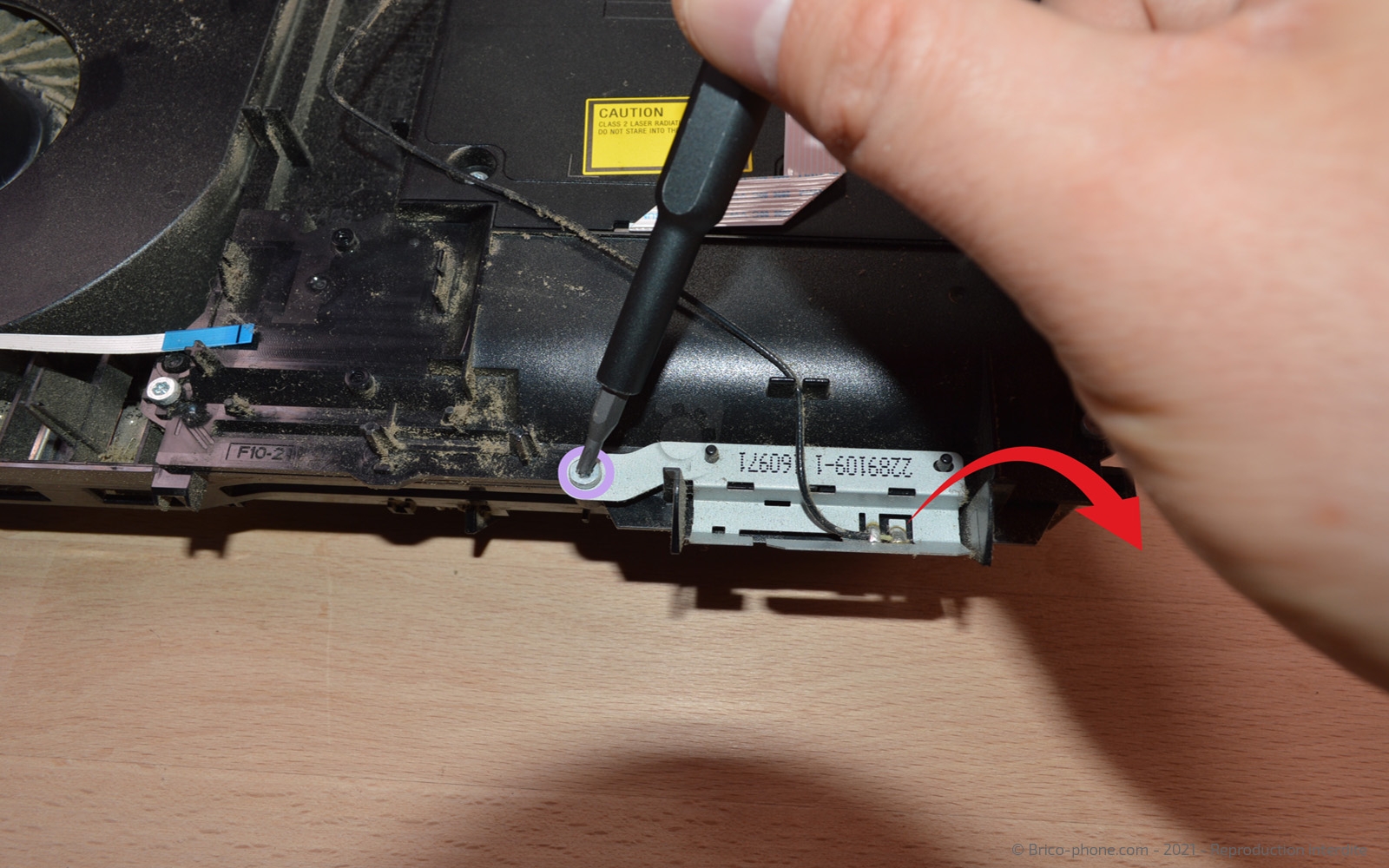

Avec la pincette, déconnectez le câble coaxial de la carte-mère, puis enlevez le câble coaxial des logements qui le bloque. Avec le tournevis torx 9, dévissez la vis qui maintient la plaquette avant de l'ôter.
Outils
Pince Brucelles
Tournevis Torx
Etape 12

Etape 12 Extraire le lecteur Blu-Ray

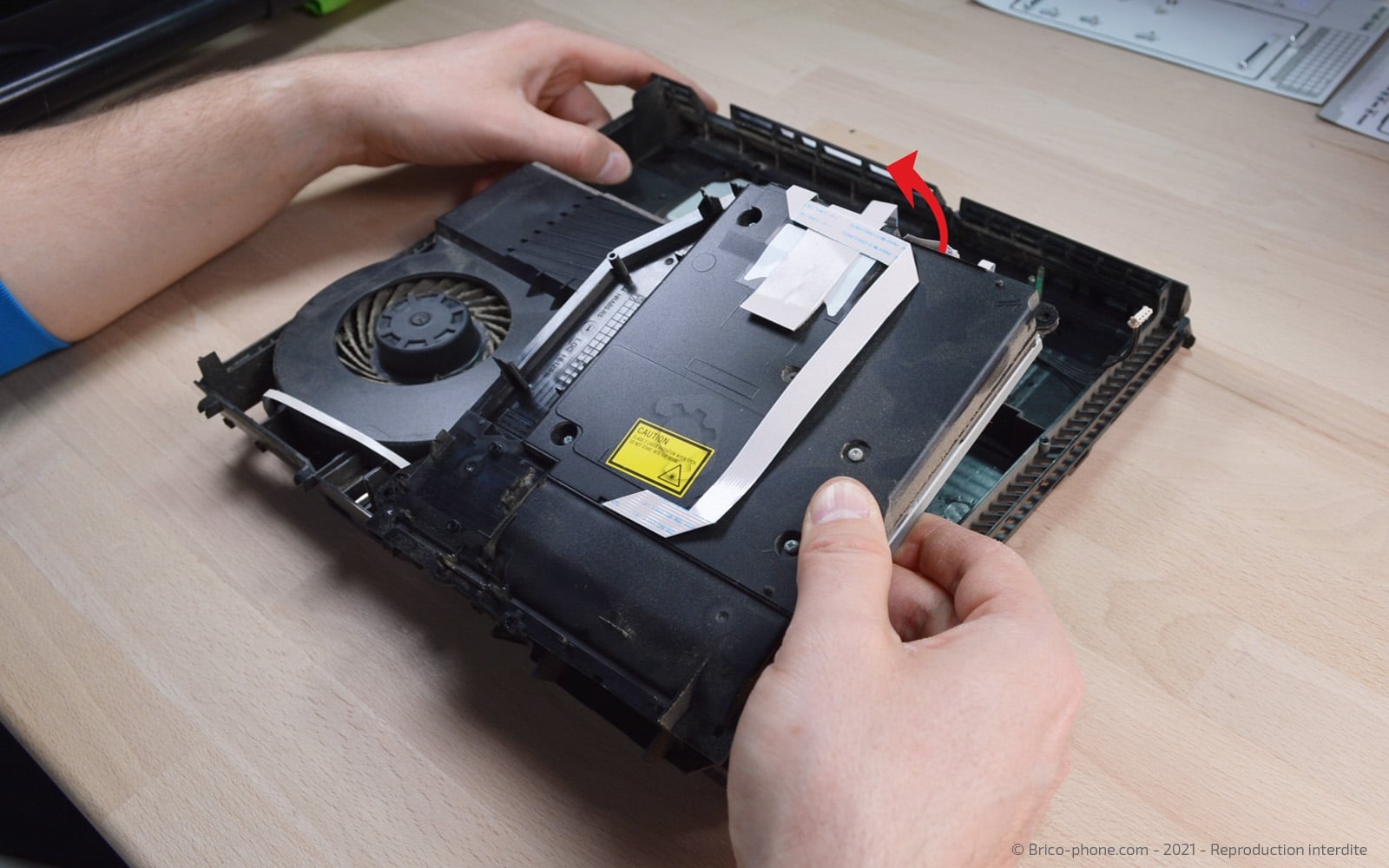

Munissez-vous du tournevis torx 9 afin de dévisser les 4 vis du lecteur Blu-Ray avant de l'extraire en le soulevant.
Outils
Tournevis Torx
Etape 13

Etape 13 Ôtez la grille

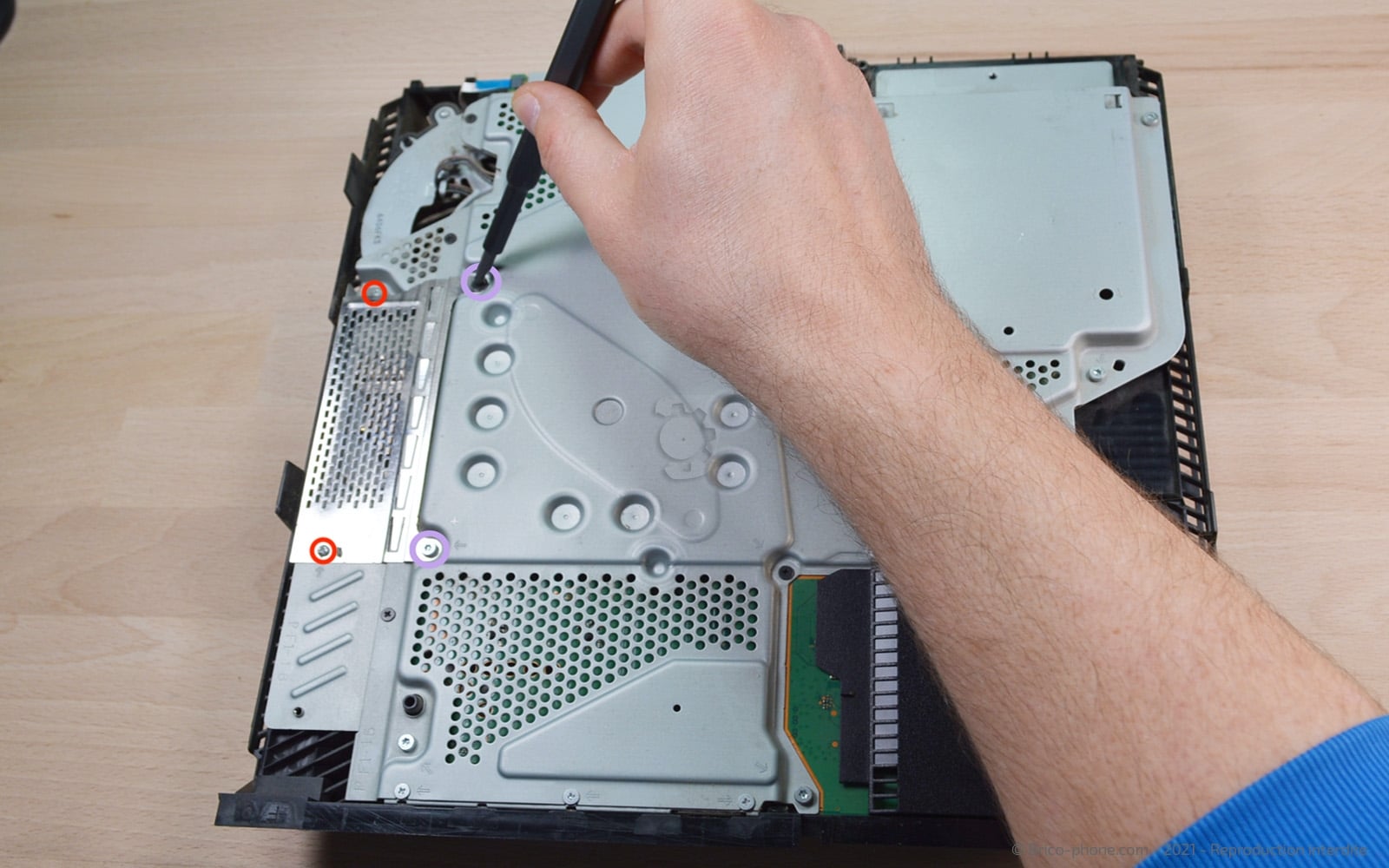

Retournez la console afin de passez sur la plaque en métal qui recouvre la carte-mère. Dévissez les 2 vis cruciformes ainsi que les 2 vis torx 9, puis ôtez la petite plaque.
Outils
Tournevis Cruciforme
Tournevis Torx
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

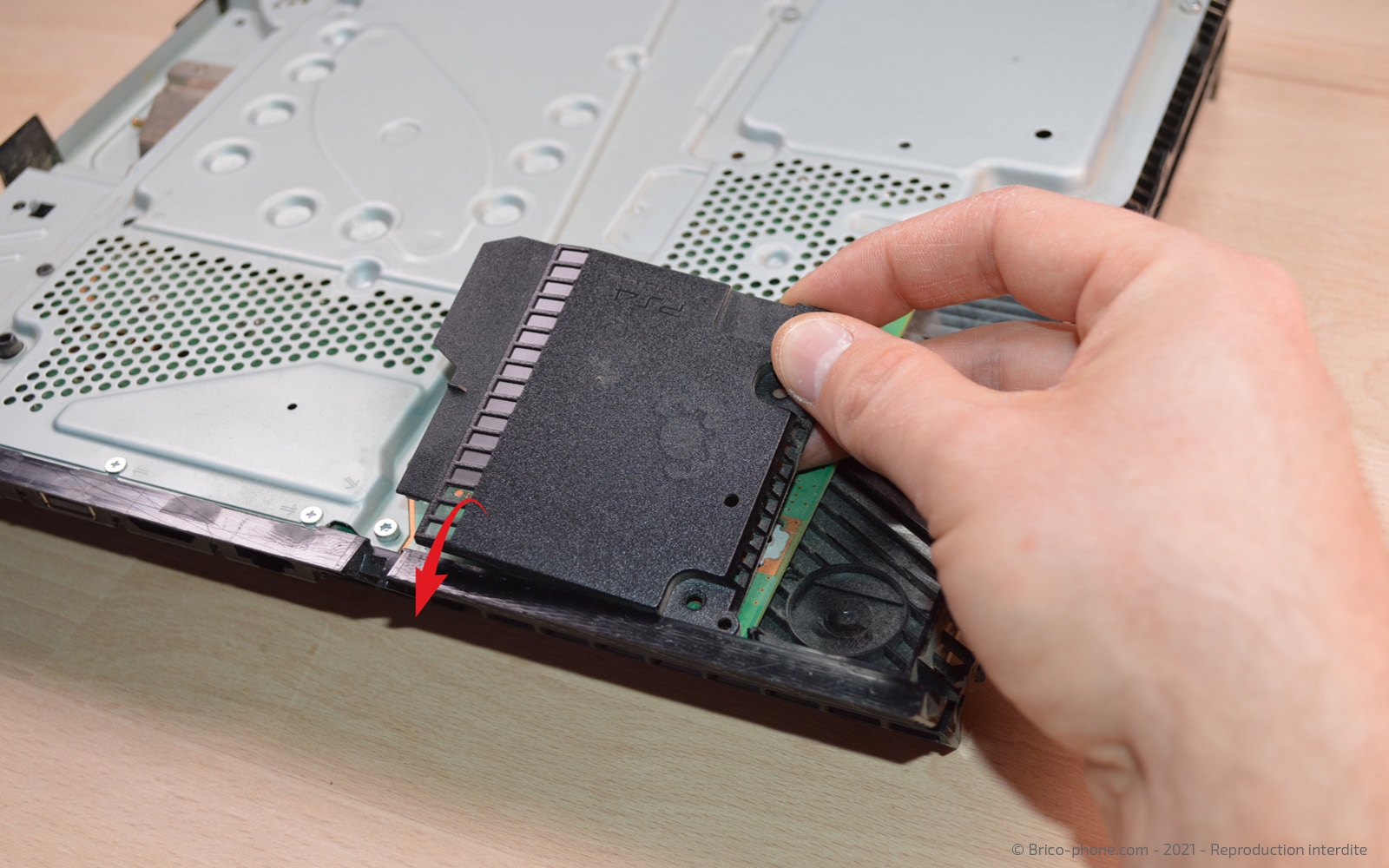

Etape 14 Enlever le cache noir

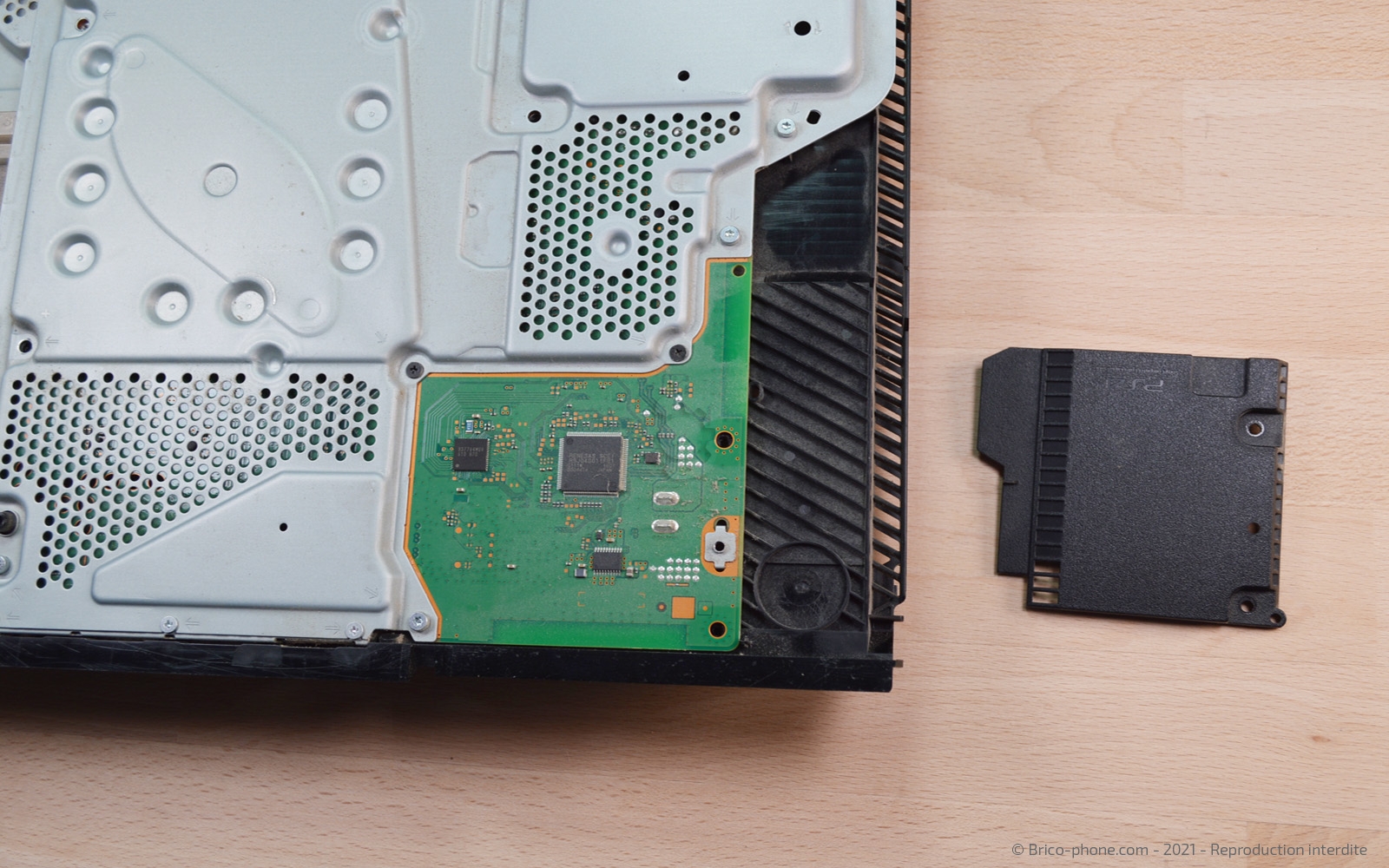

Toujours avec le torx 9, dévissez les 2 vis puis enlever le cache noir.
Outils
Tournevis Torx
Etape 15

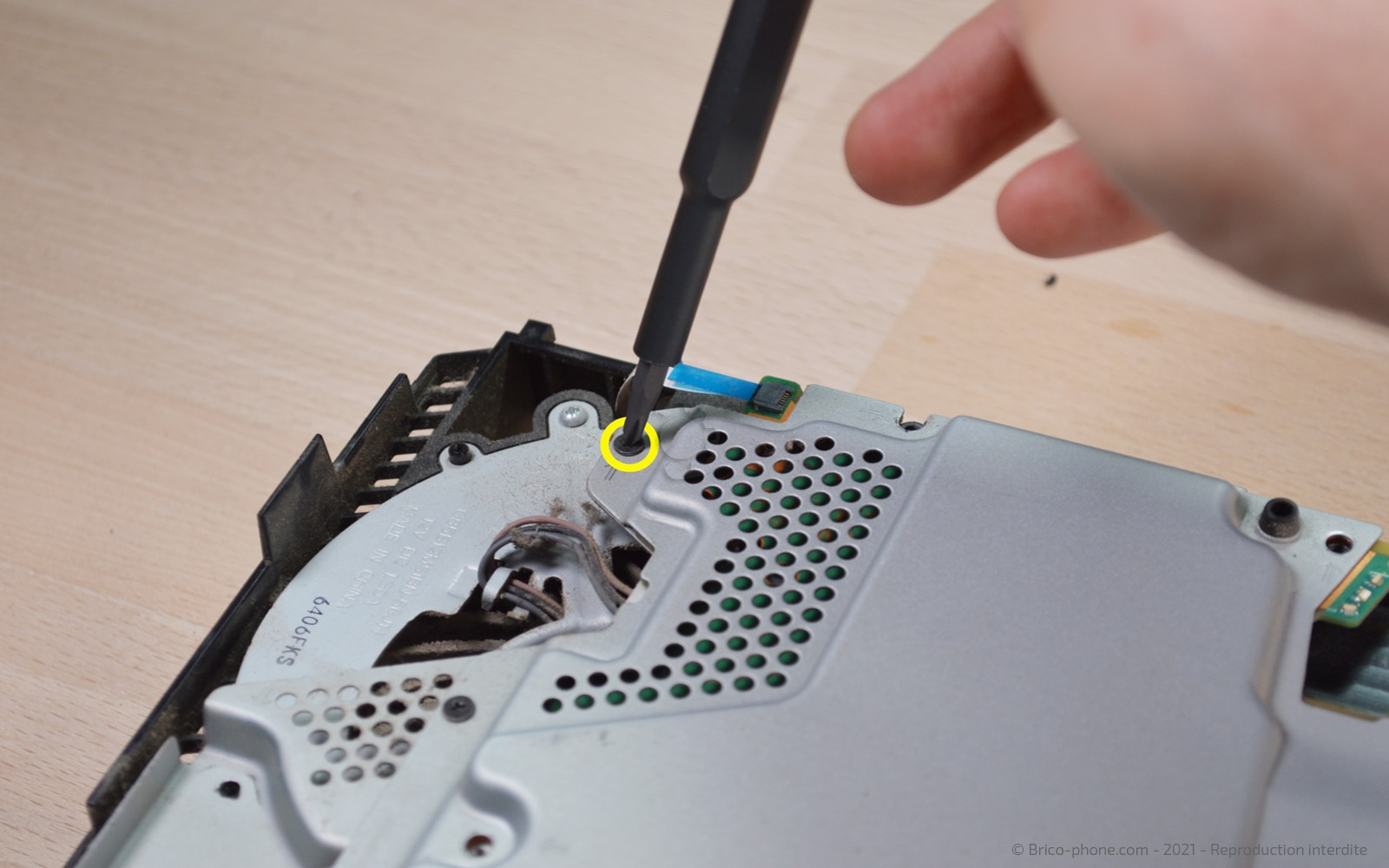

Etape 15 Préparer la plaque métallique de la carte-mère

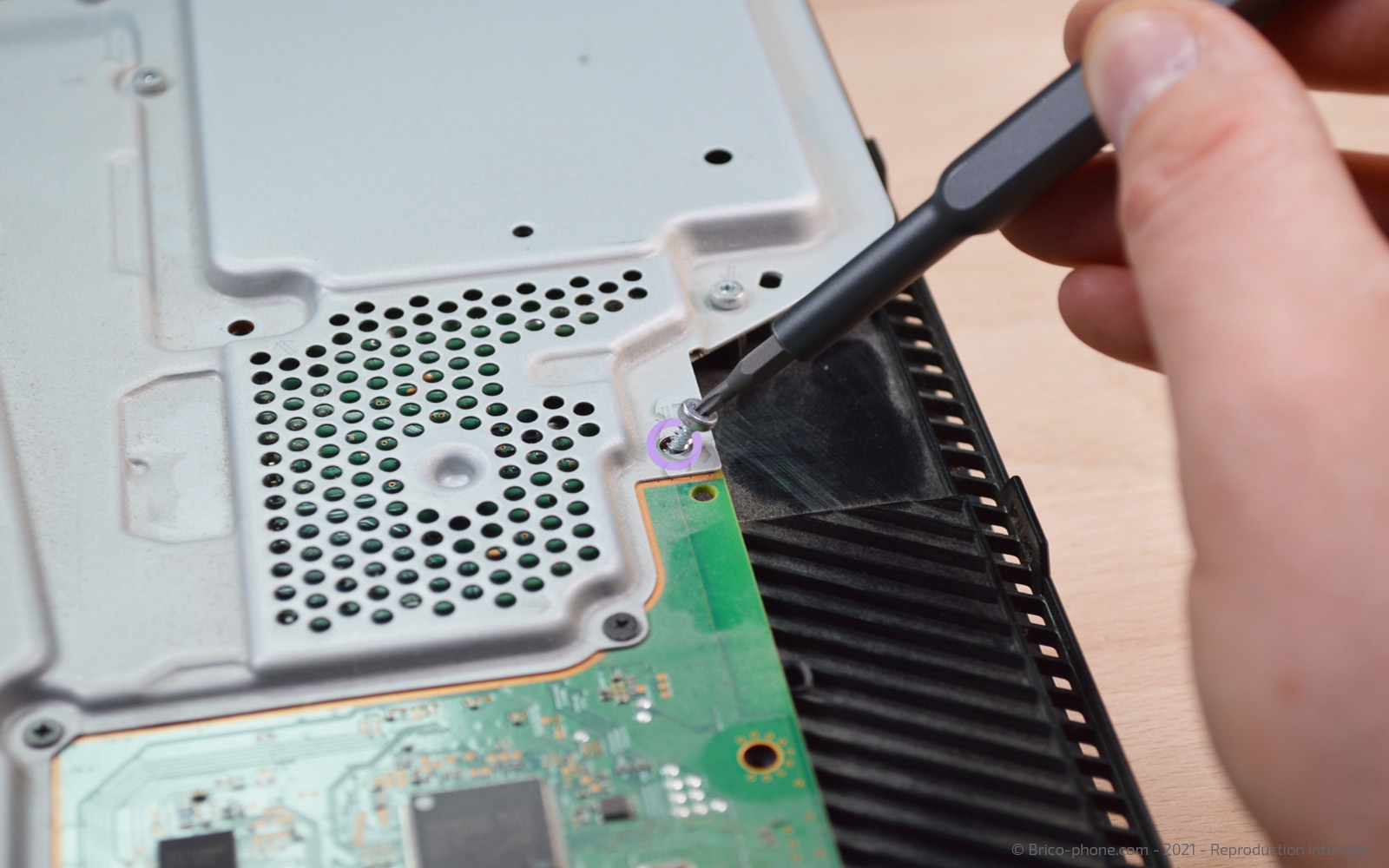

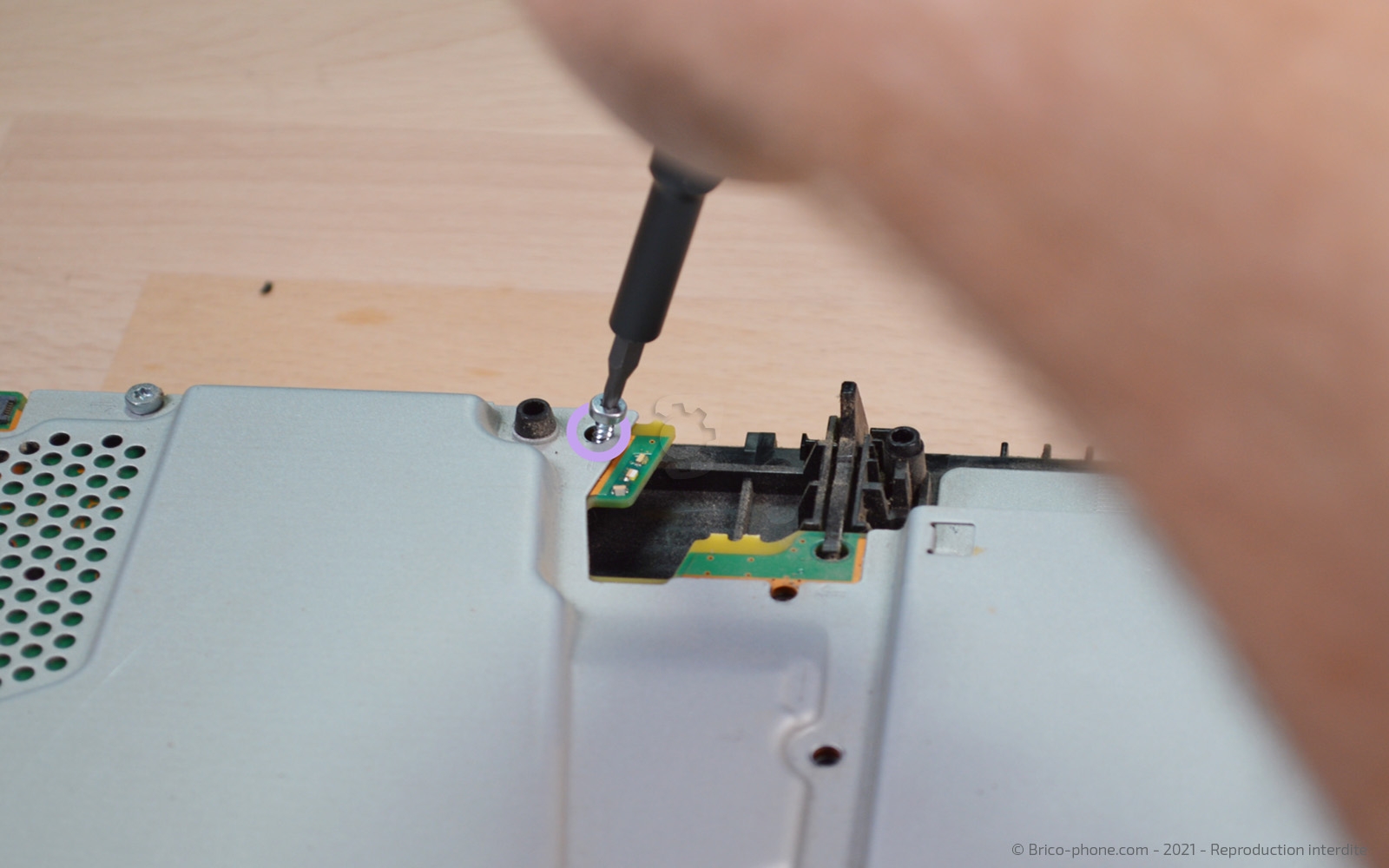

Pour avoir accès à la carte-mère, vous devez ôter la plaque métallique qui la recouvre, pour cela il vous faudra retirer 9 vis torx 9 et 8 vis cruciforme.
Outils
Tournevis Cruciforme
Tournevis Torx
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 16

Etape 16 Ôter la plaque métallique

Vous pouvez maintenant ôter la plaque.
Etape 17

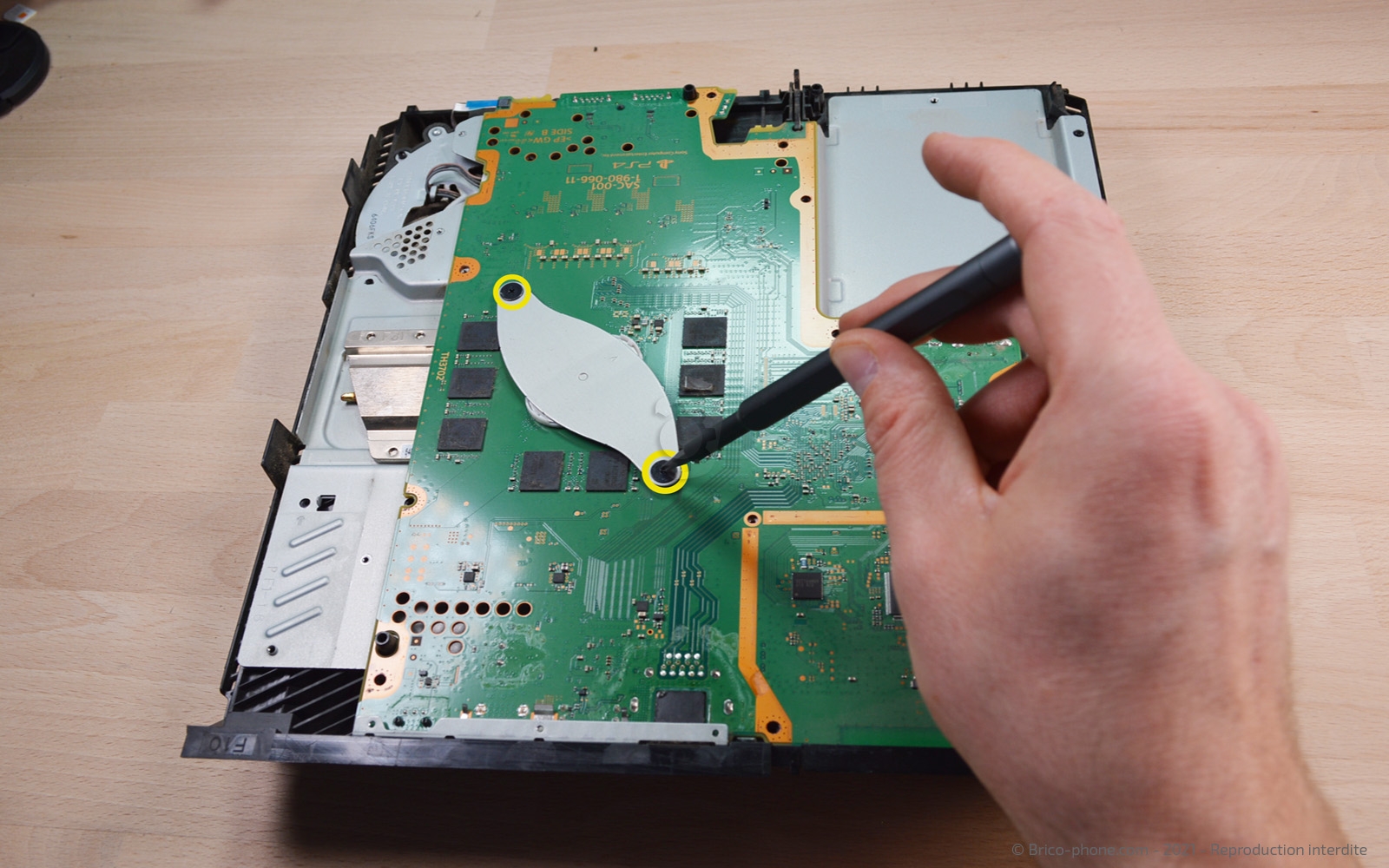

Etape 17 Enlever le support du processeur

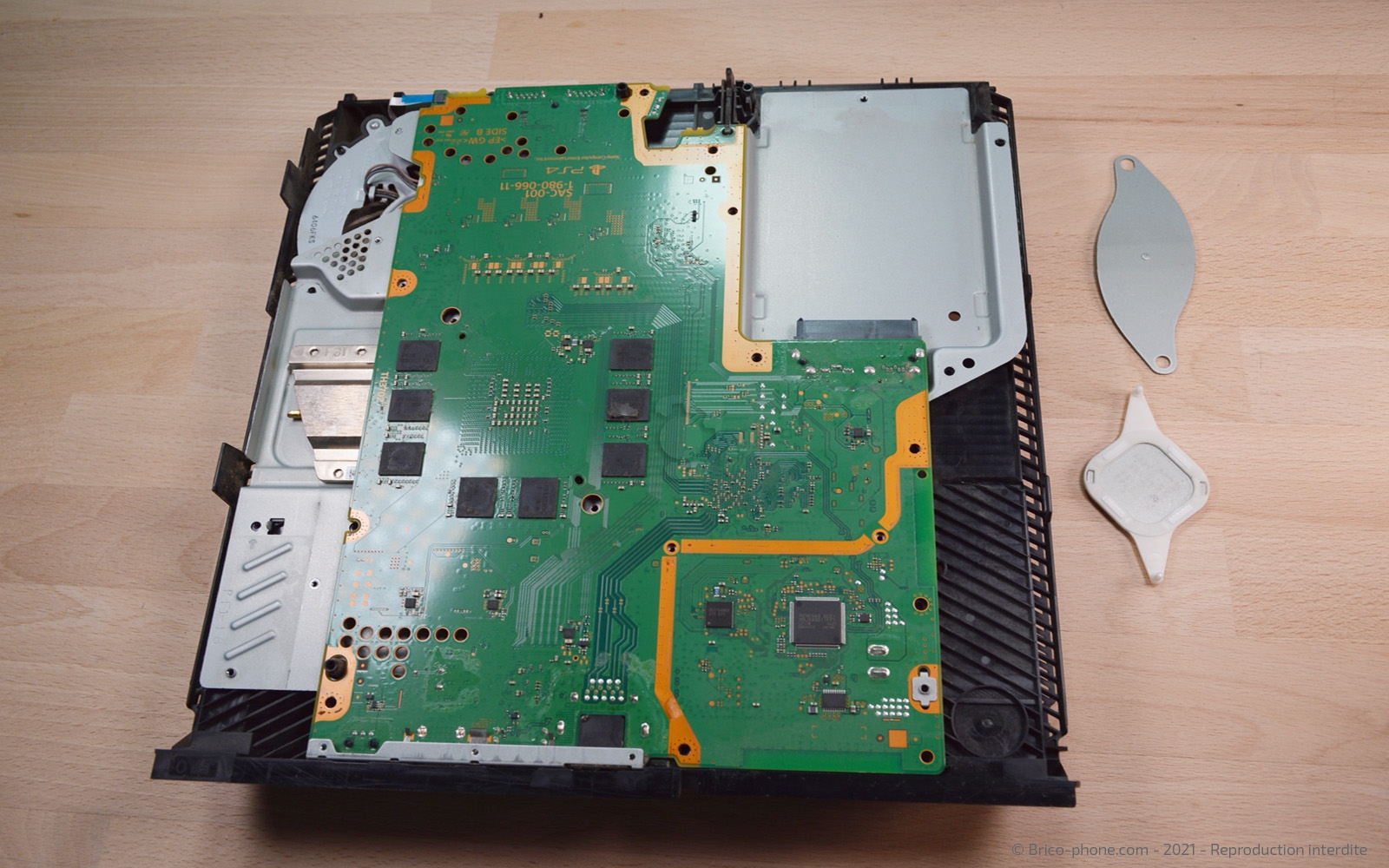

Retirez les 2 vis à l'aide du tournevis cruciforme, puis retirez le support du processeur.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 18

Etape 18 Dégager la carte-mère

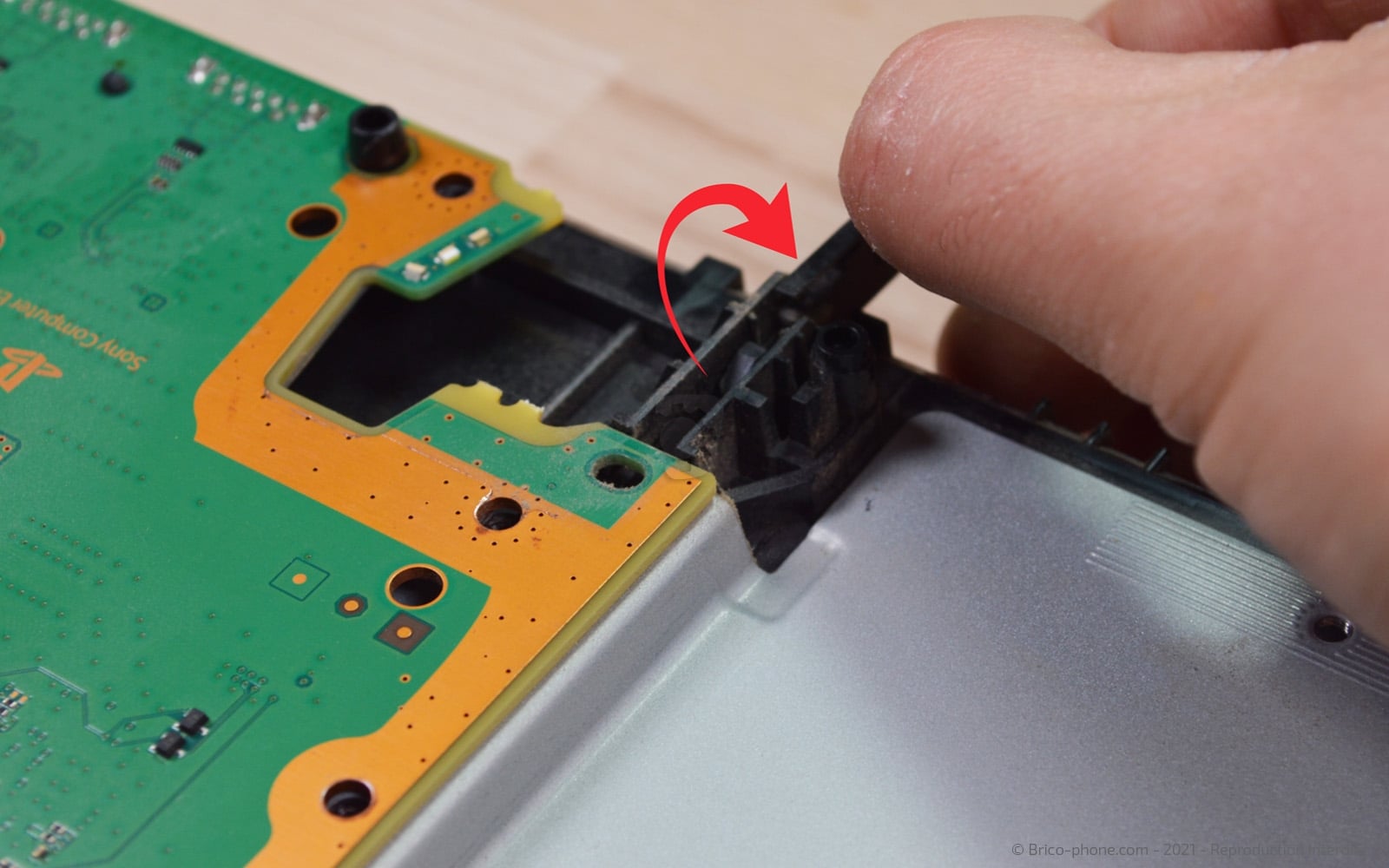

Déconnectez le ventilateur qui est connecté sur la gauche de la carte-mère et tirez le bouton vers l'extérieur afin de libérer la carte-mère.
Etape 19

Etape 19 Extraire la carte-mère

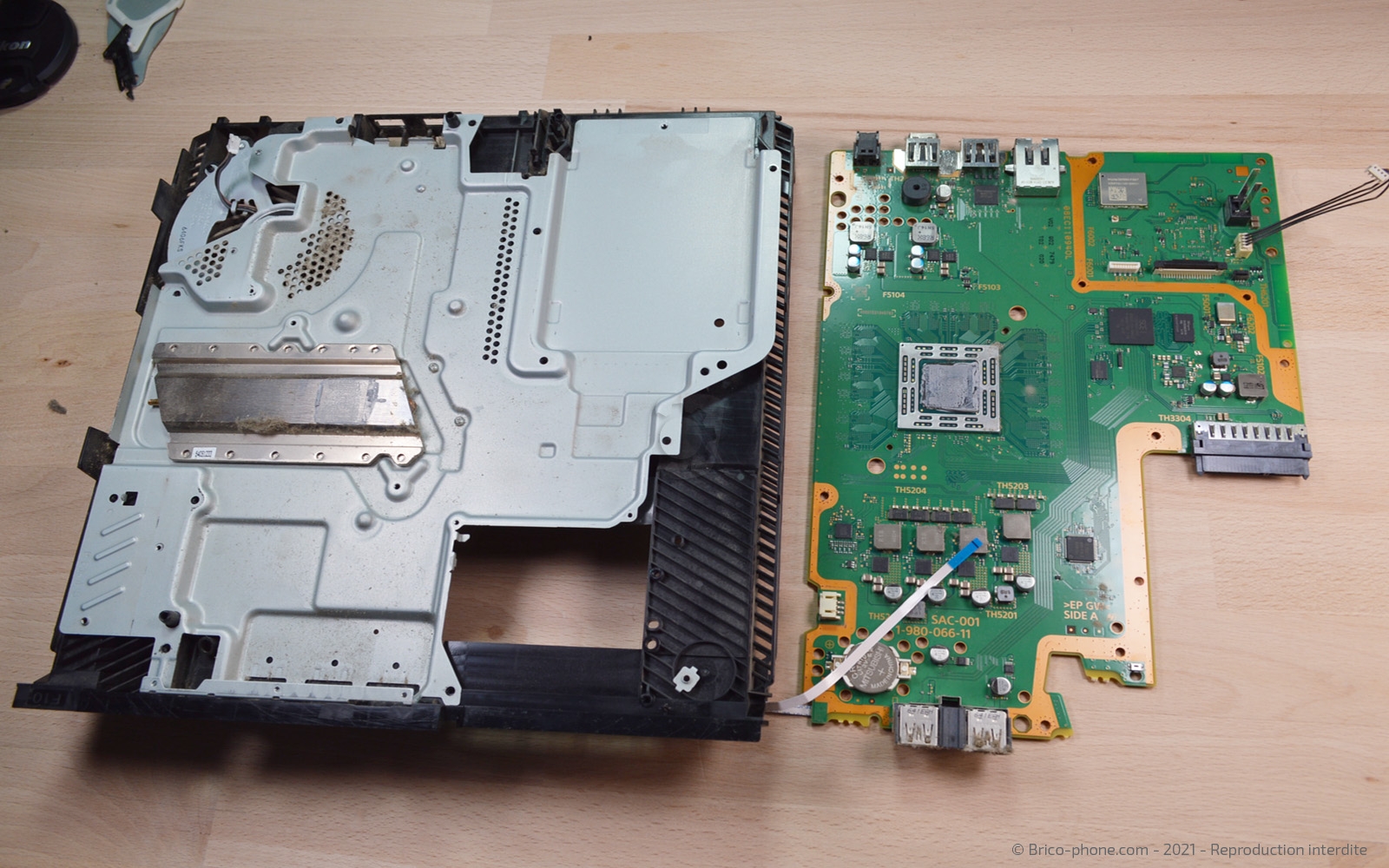

Soulevez la carte-mère par le haut comme sur la photo puis tirez-la afin de dégager les ports USB coincés dans le châssis. La carte-mère est extraite de la console.
Etape 20

Etape 20 Enlever le dissipateur thermique

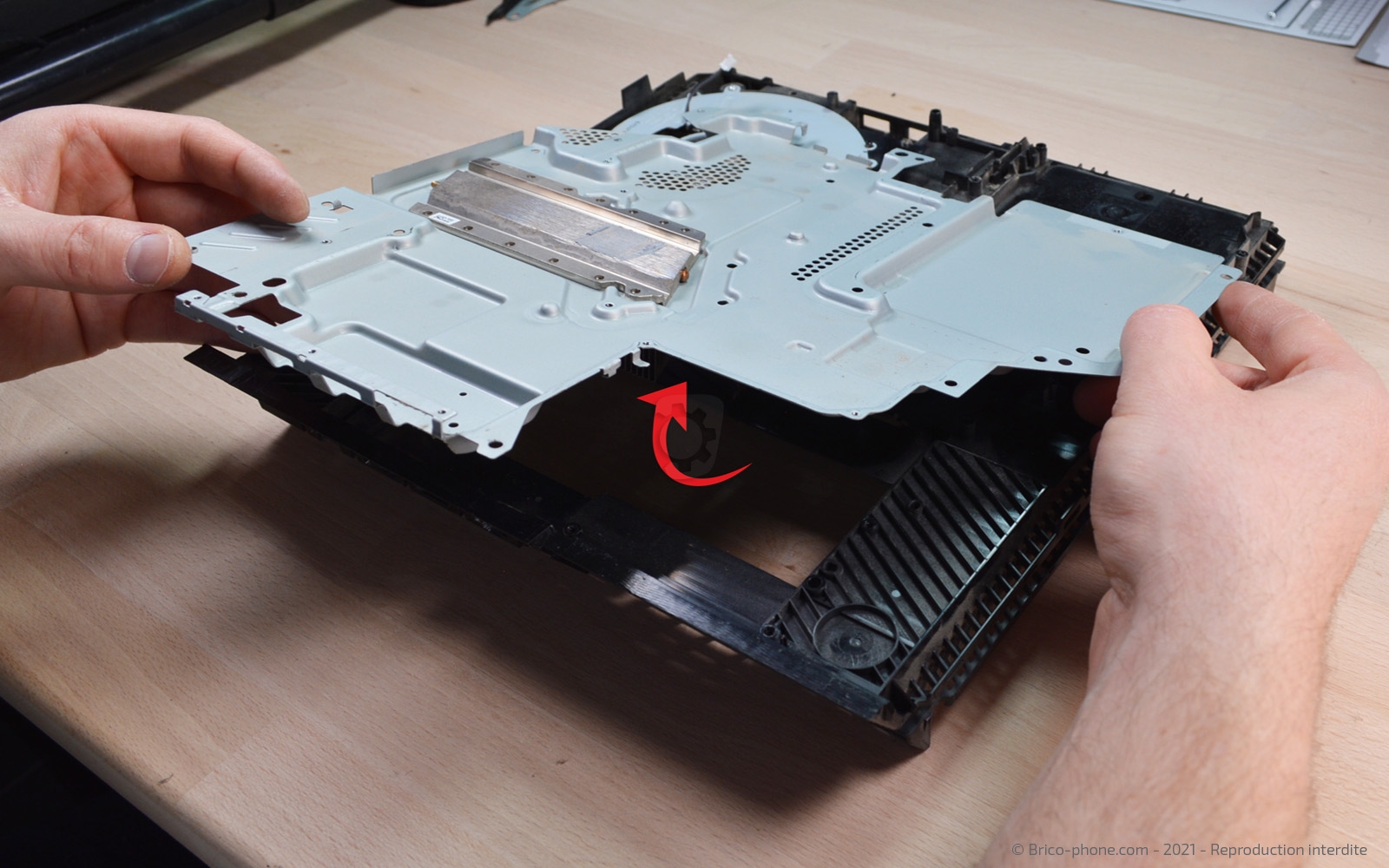

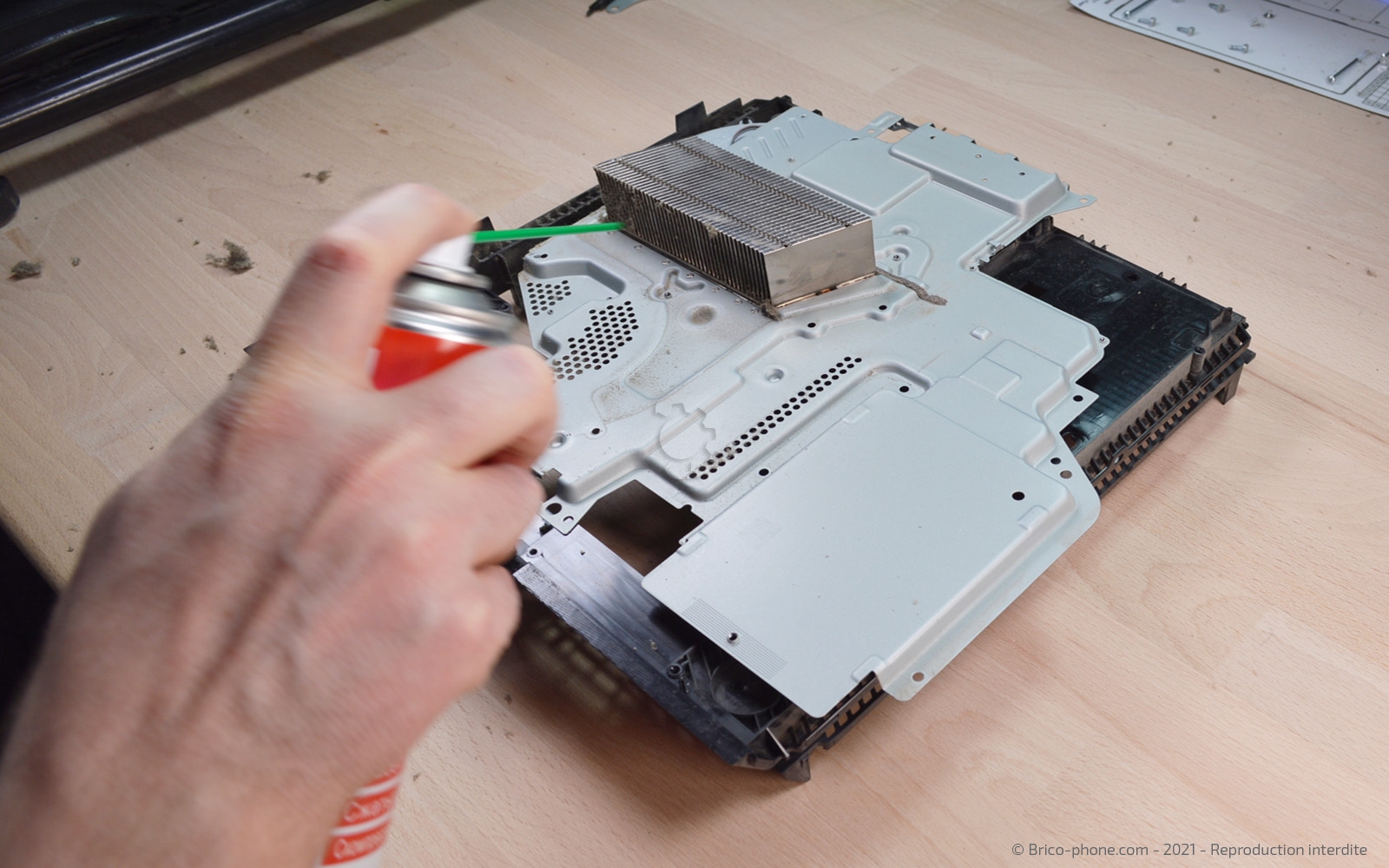

Dévissez les 3 vis cruciformes afin d'extraire la plaque du dissipateur thermique. Si vous voyez un peu de poussière, vous pouvez la nettoyer avec une bombe d'air sec.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 21

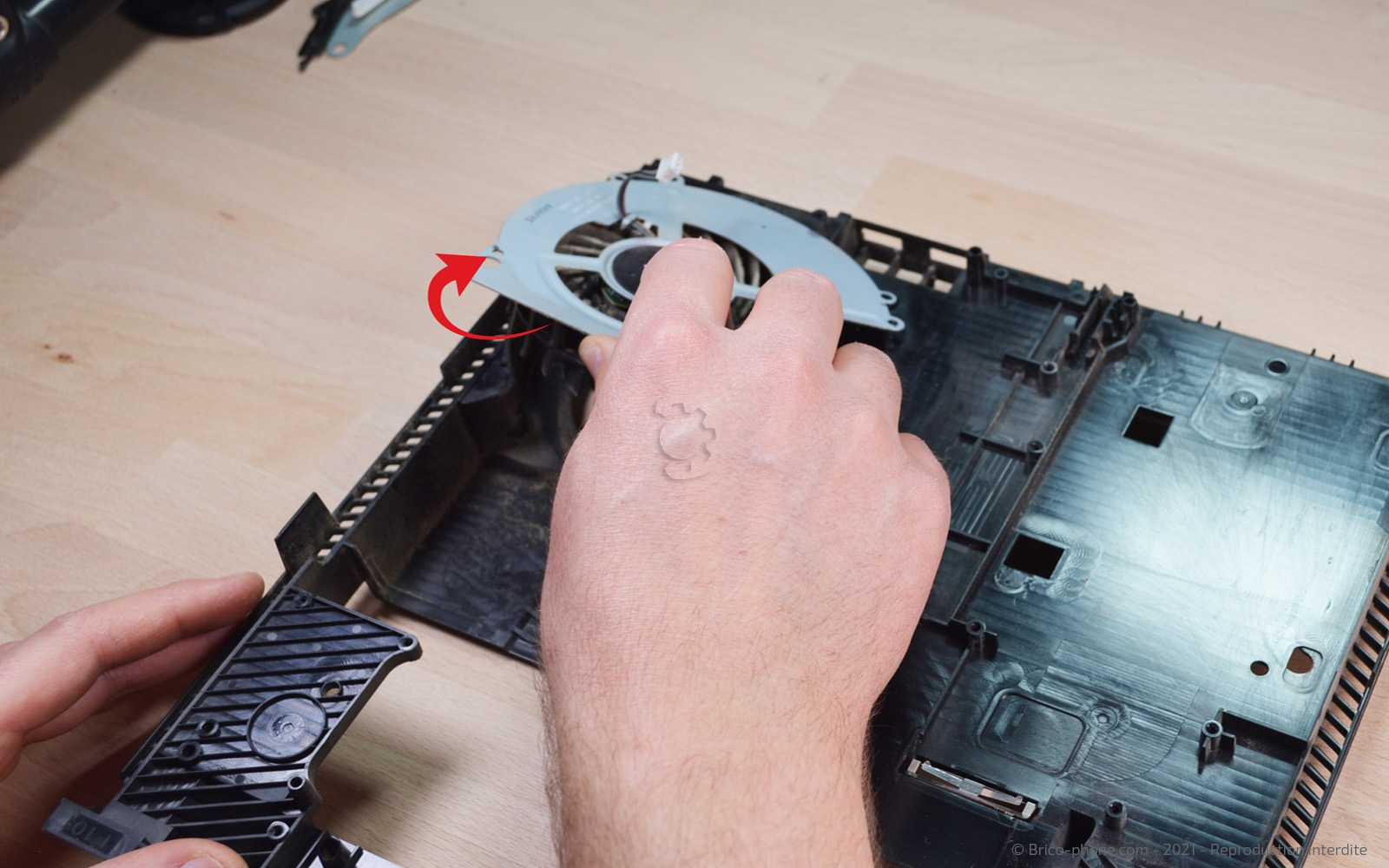

Etape 21 Extraire le ventilateur

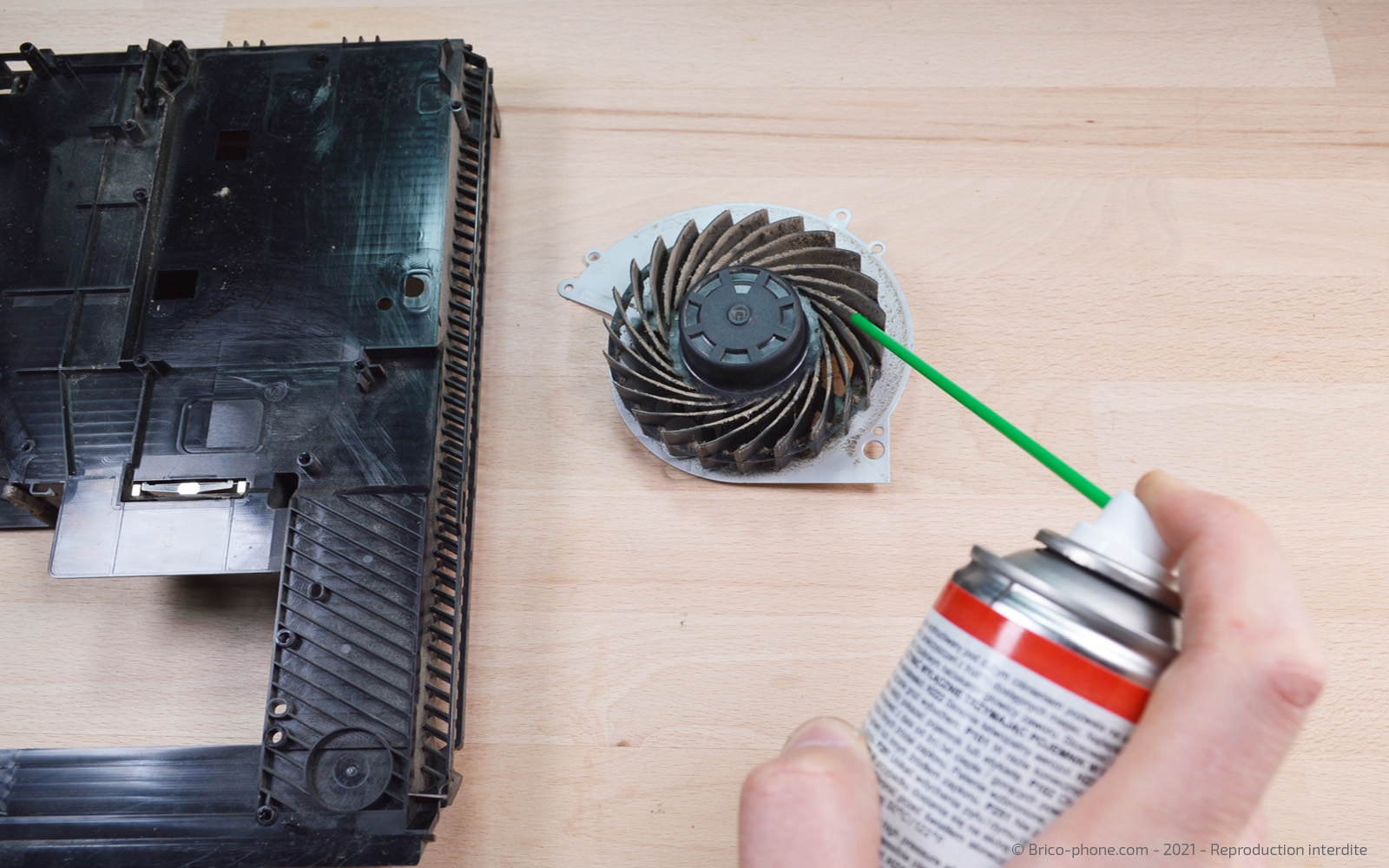

Toujours avec le tournevis cruciforme, enlevez la seule vis qui maintient le ventilateur avent de l'enlever. Si celui-ci est plein de poussière, vous pouvez le nettoyer avec une bombe d'air sec, des lingettes micro-fibre par exemple.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€

Vue éclatée

Le démontage de la console est maintenant terminé, vous avez un aperçus de ce qui compose votre Sony Playstation 4 de première génération et de toutes les réparations possibles. Au remontage vous pouvez nettoyer le dissipateur ainsi que le processeur de la pâte thermique afin d'en remettre de la nouvelle.
