Changement des Joysticks de la manette sur Playstation 4 SLIM

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Playstation 4 SLIM
Réparation
Note de réparabilité 12/20
Temps estimé 30 min
Difficulté 3/5 (Moyen)
Diagnostic

Vos joysticks sont usés.

Vos joysticks sont cassés.

Les joysticks de votre manette DualShock 4 sont usés ? Vous ne pouvez plus vous en servir car ceux-ci sont cassés ?

Remplacez vos joysticks à l'aide de ce guide, qui vous aidera pas à pas pour effectuer le remplacement.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils

Avant de commencer

Attention, il existe 5 versions de DualShock 4 différentes :

- Gen 1 : JDM 001 ou JDM 011
- Gen 2 : JDM 020
- Gen 3 : JDM 030
- Gen 4 : JDM 040
- Gen 5 : JDM 050

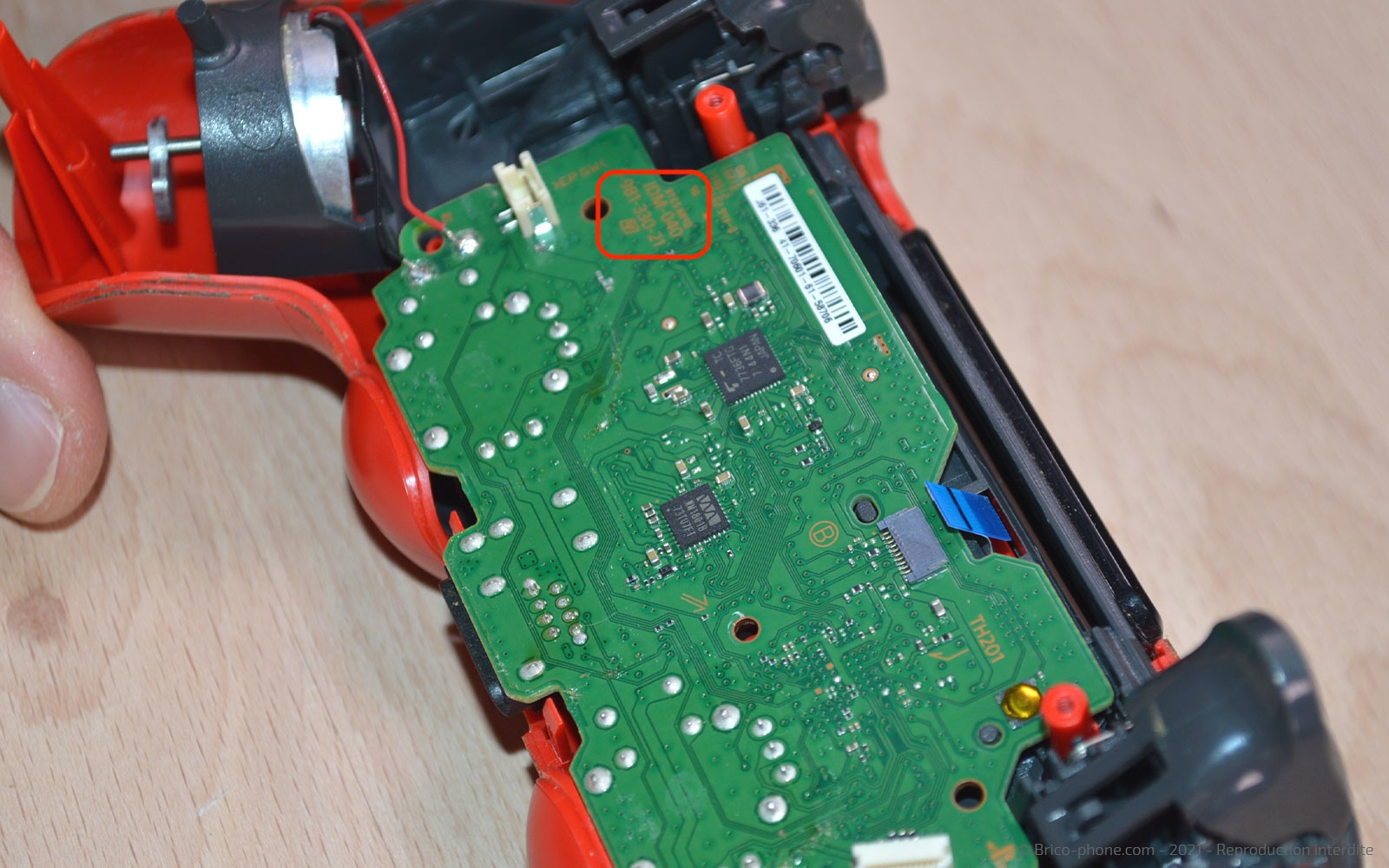

Vous trouverez l'information sur la carte-mère de votre manette, pour ce tutoriel, nous avons le modèle Gen 4 : JDM 040.
Etape 1

Etape 1 Ouvrir la manette

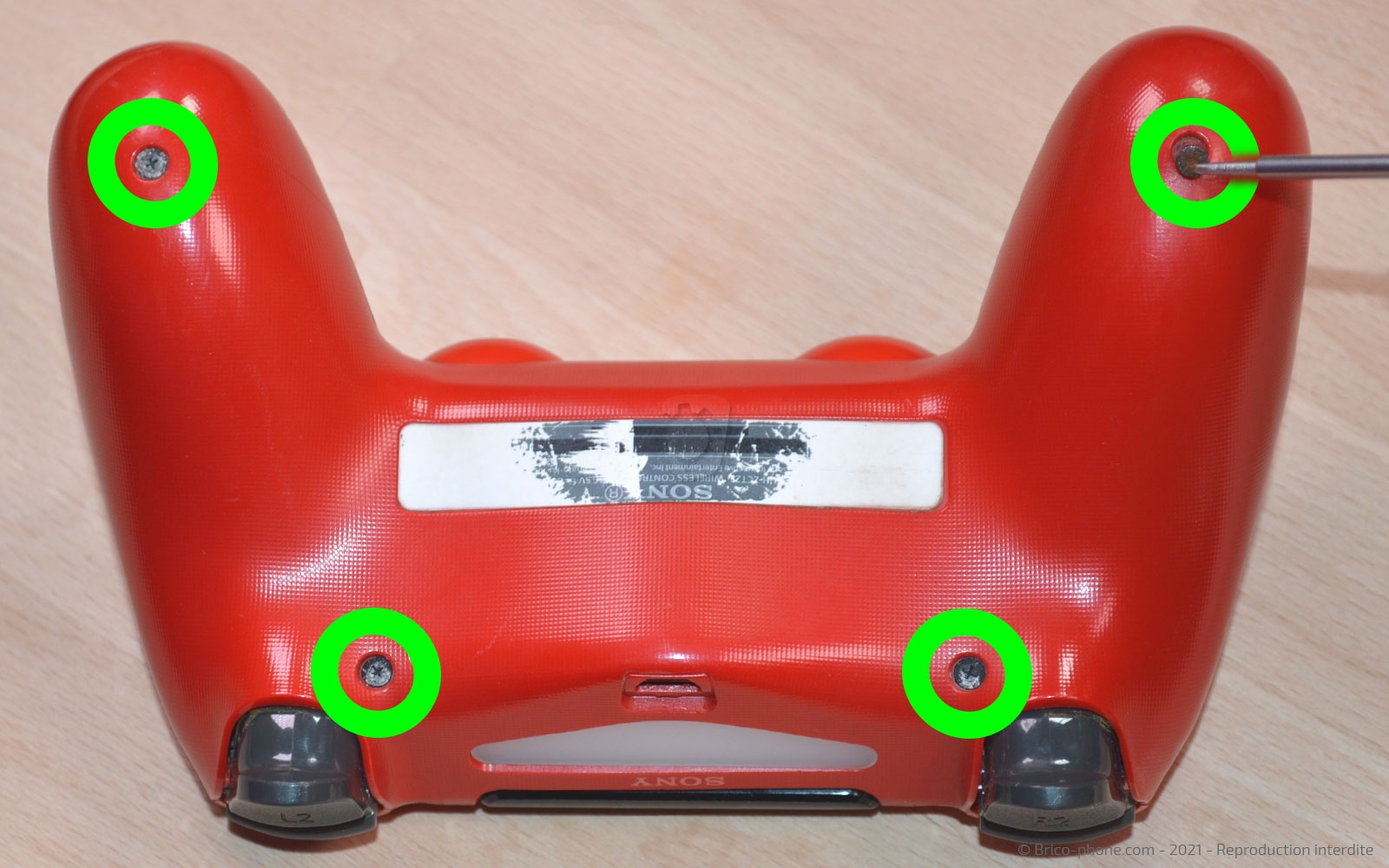

Commencez par dévisser les 4 vis cruciformes, puis séparez les 2 parties de la manette avec le levier en nylon. Faites bien attention car elles sont connectées par un fil, ne tirez donc pas trop fort.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 2

Etape 2 Séparer les deux coques

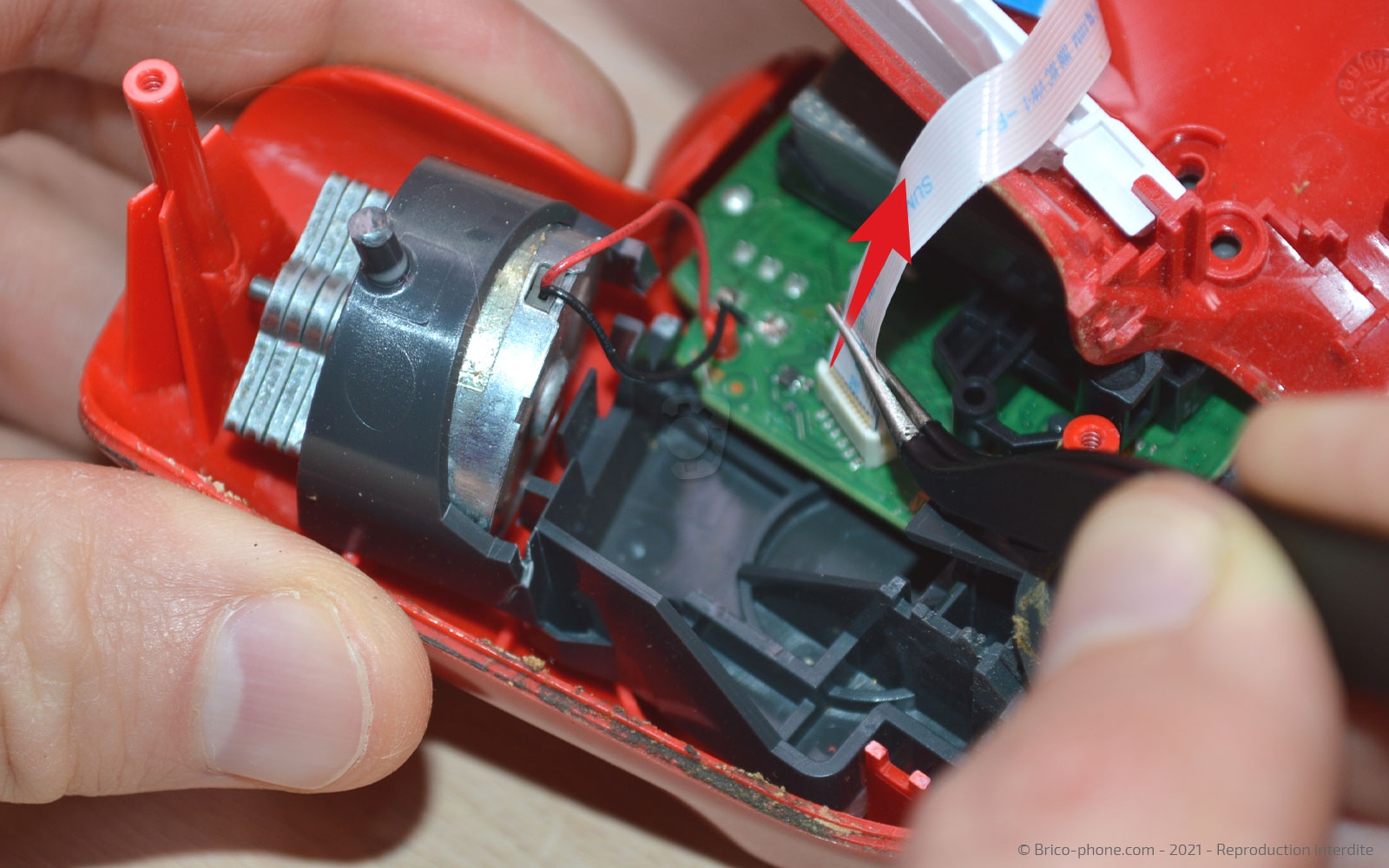

Avec la pincette en métal, déconnectez la nappe du connecteur de charge de la carte-mère afin de séparer les 2 coques.
Outils
Pince Brucelles
Etape 3

Etape 3 Retirer la batterie et son support

Avec la pincette en métal, déconnectez la nappe de la batterie, puis sortez la ainsi que son support. Attention certaines manette ont le support visé.
Outils
Pince Brucelles
Etape 4

Etape 4 Préparer la carte-mère

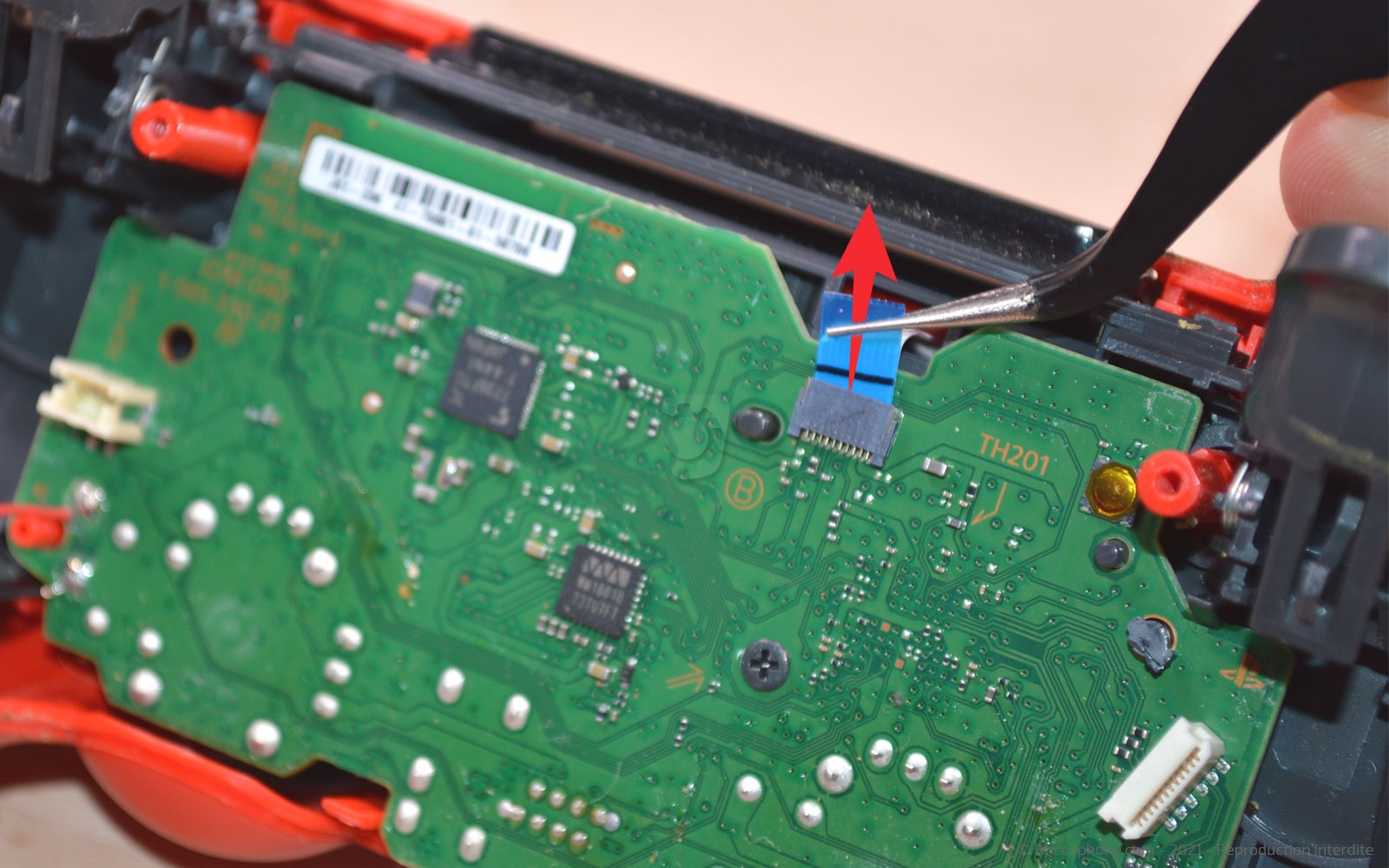

Déconnectez la nappe du pavé tactile avec la pincette, puis dévissez la vis cruciforme de la carte-mère.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Extraire la carte-mère

Poussez sur les joysticks afin de dégager la carte-mère mais ne tirez pas trop dessus car les vibreur soudés à la carte-mère sont encore dans le châssis intermédiaire. une fois la carte-mère dégagée, vous pouvez sortir le châssis intermédiaire.
Etape 6

Etape 6 Enlever les capuchons

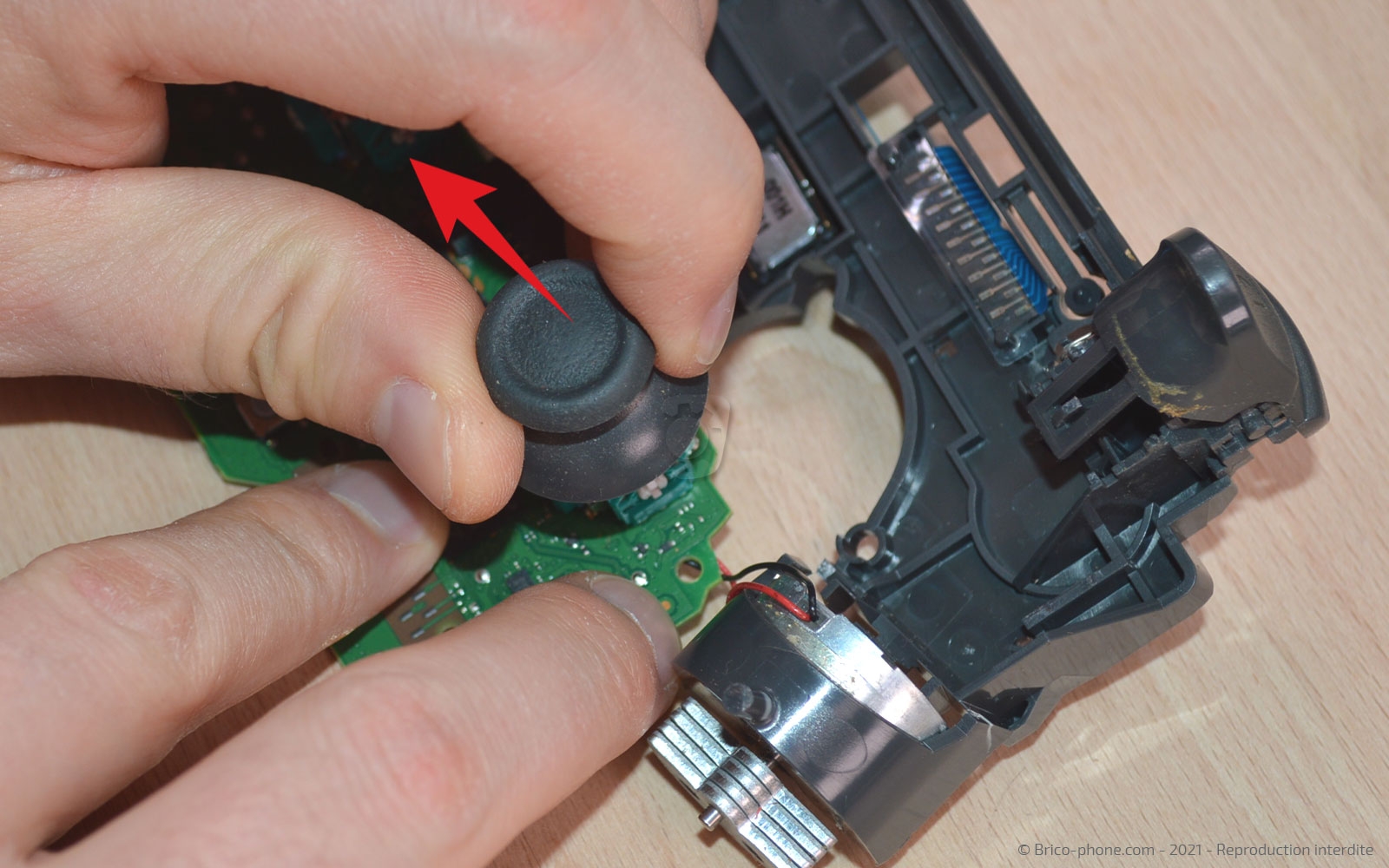

Pour retirer les capuchons des joysticks, il vous suffit de tirer dessus.

Conseil pour le remontage

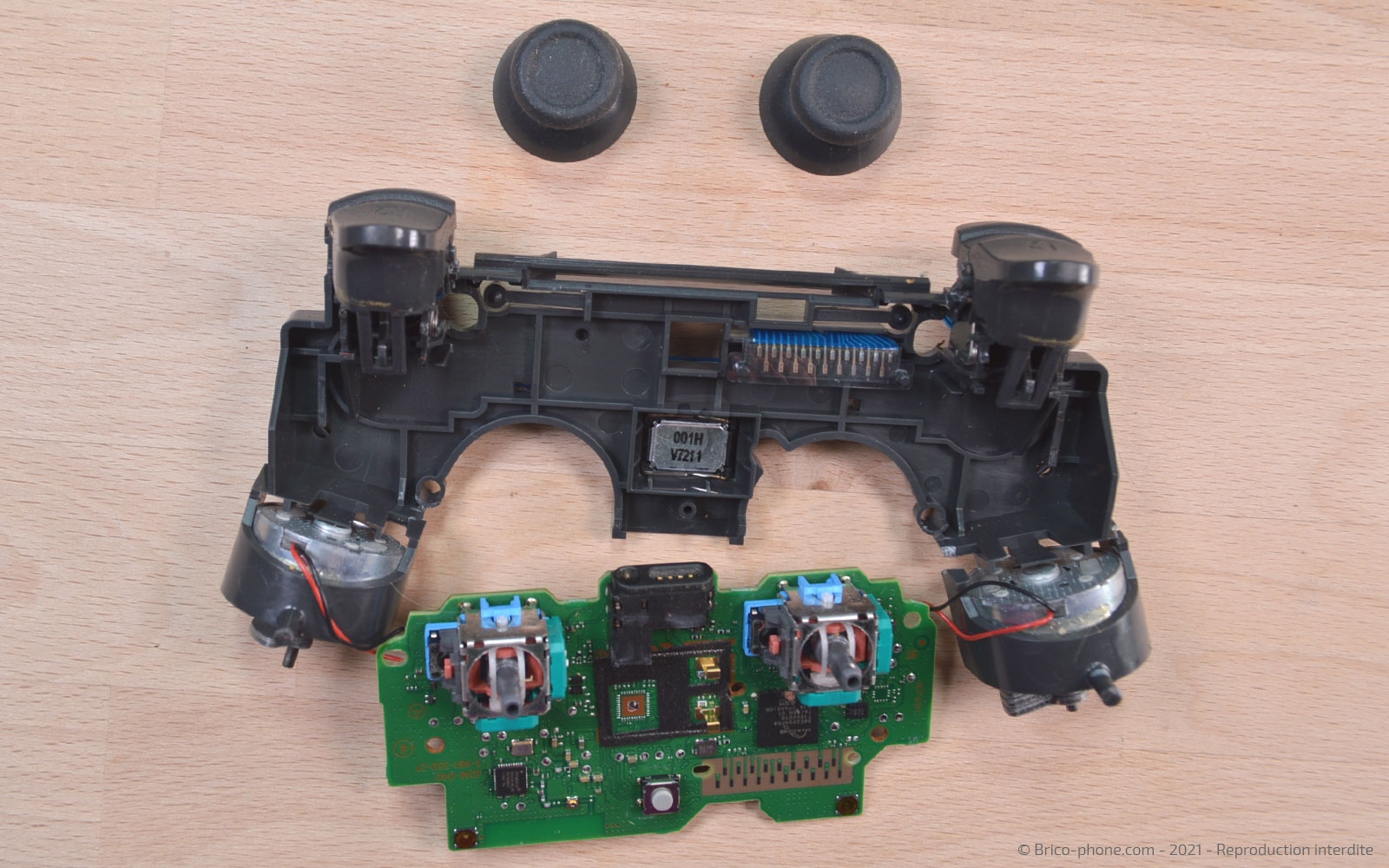

Vous pouvez reprendre le tutoriel en sens inverse afin d'installer vos nouveaux capuchons de joysticks.
