Démontage complet de la manette sur Playstation 4 SLIM

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Playstation 4 SLIM
Réparation
Note de réparabilité 11/20
Temps estimé 50 min
Difficulté 4/5 (Difficile)
Diagnostic

Découvrir les composants de la manette de la Playstation 4 Slim.

Votre batterie ne tient plus la charge.

Vos boutons ne fonctionnent plus.

La manette de votre Playstation 4 Slim ne fonctionne plus ? Vous avez un problème d'autonomie ? Un des boutons ne fonctionne plus ? Les joysticks sont abîmés ?

Avec ce démontage complet, vous allez voir les différentes pièces qui composent votre manette et changer la pièce défectueuse.

Outils nécessaires
Voir plus d'outils

Avant de commencer

Attention, il existe 5 versions de DualShock 4 différentes :

- Gen 1 : JDM 001 ou JDM 011
- Gen 2 : JDM 020
- Gen 3 : JDM 030
- Gen 4 : JDM 040
- Gen 5 : JDM 050

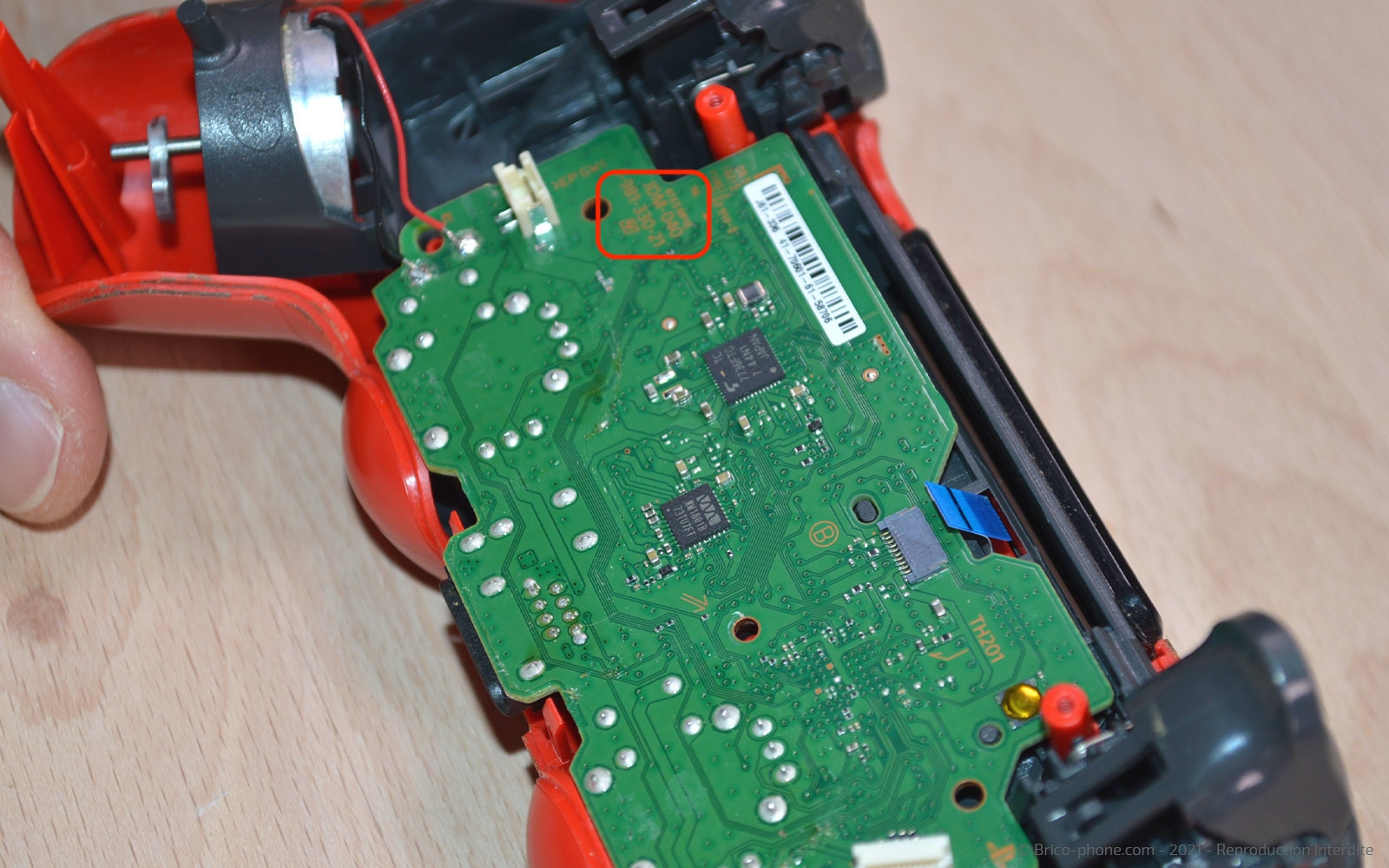

Vous trouverez l'information sur la carte-mère de votre manette, pour ce tutoriel, nous avons le modèle Gen 4 : JDM 040.
Etape 1

Etape 1 Ouvrir la manette

Commencez par dévisser les 4 vis cruciformes, puis séparez les 2 parties de la manette avec le levier en nylon. Faites bien attention car elles sont connectées par un fil, ne tirez donc pas trop fort.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 2

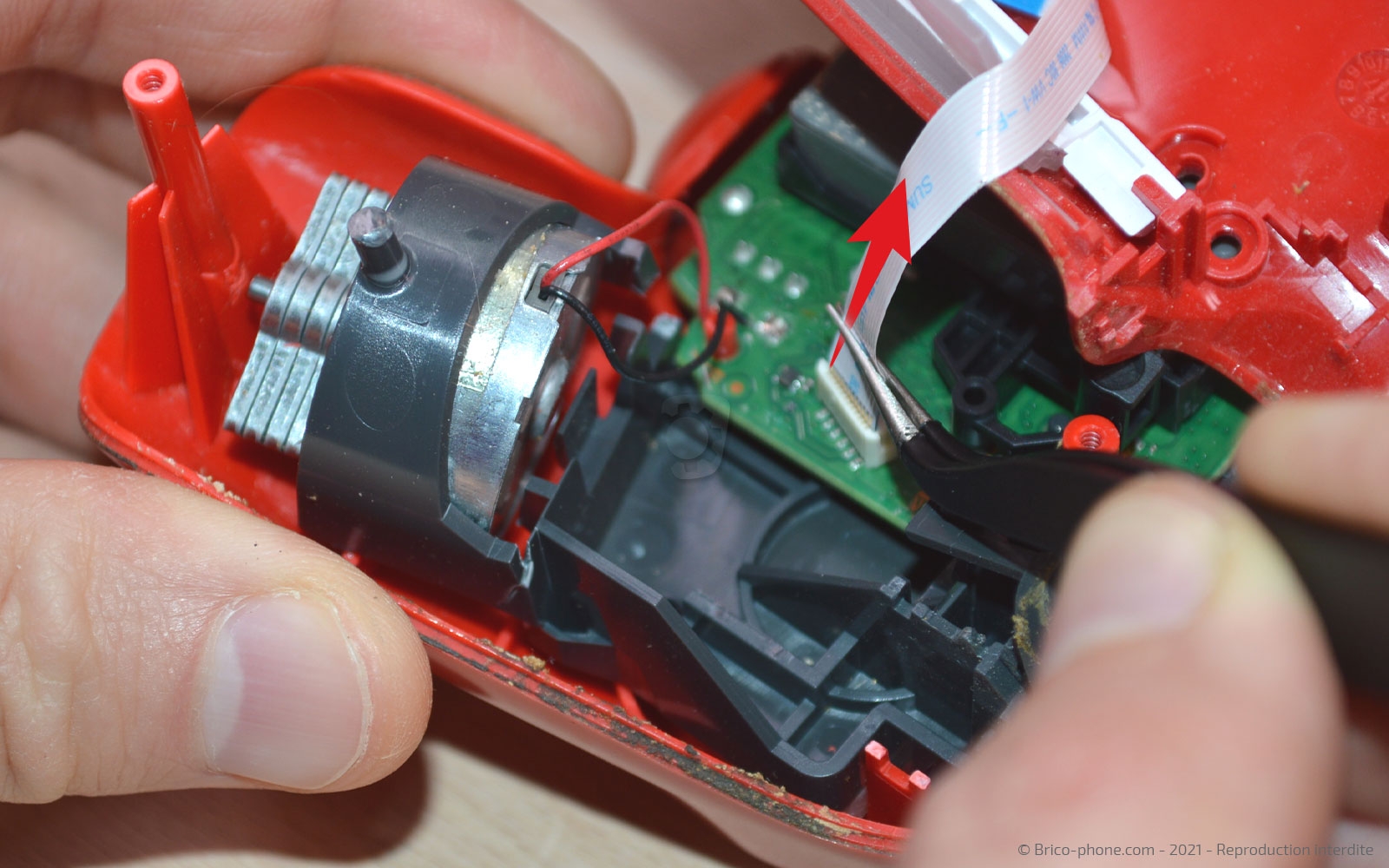

Etape 2 Séparer les deux coques

Avec la pincette en métal, déconnectez la nappe du connecteur de charge de la carte-mère afin de séparer les 2 coques.
Outils
Pince Brucelles
Etape 3

Etape 3 Enlever le bloc lumière

Gardez en main la coque qui contient le connecteur de charge. Avec le spudger, retirez la barre blanche qui bloque la partie transparente. Ôtez le joint mousse avec la pincette, avant d'enlever la partie transparente.
Outils
Levier Nylon
Pince Brucelles
Etape 4

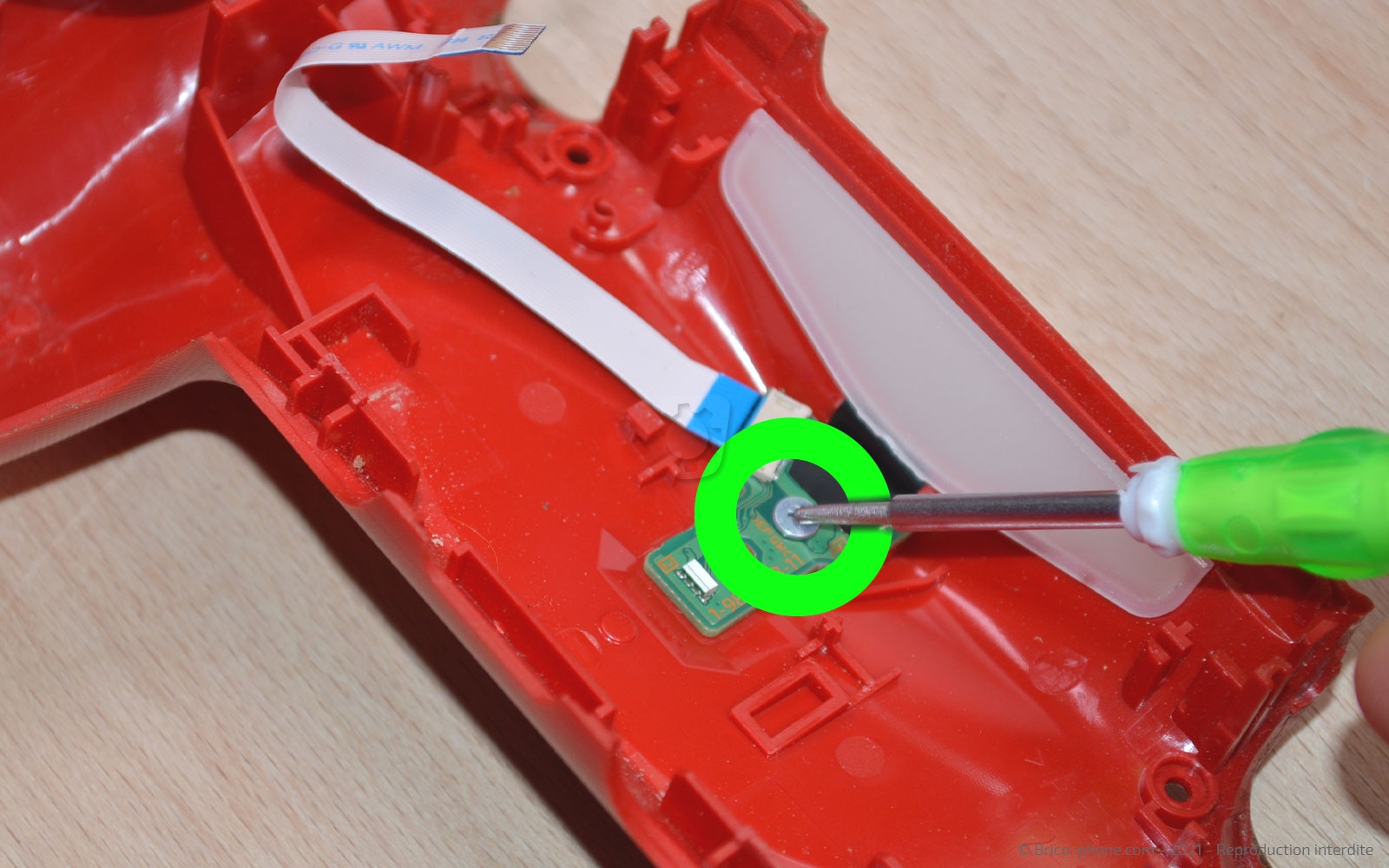

Etape 4 Retirer la prise de charge

Dévissez la vis cruciforme qui maintient en place le connecteur de charge, puis ôtez la plaque opaque à l'aide de la pincette en métal. Il ne vous reste plus qu'à faire levier pour extraire le connecteur de charge.

Nous avons finis avec la partie basse de la manette.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

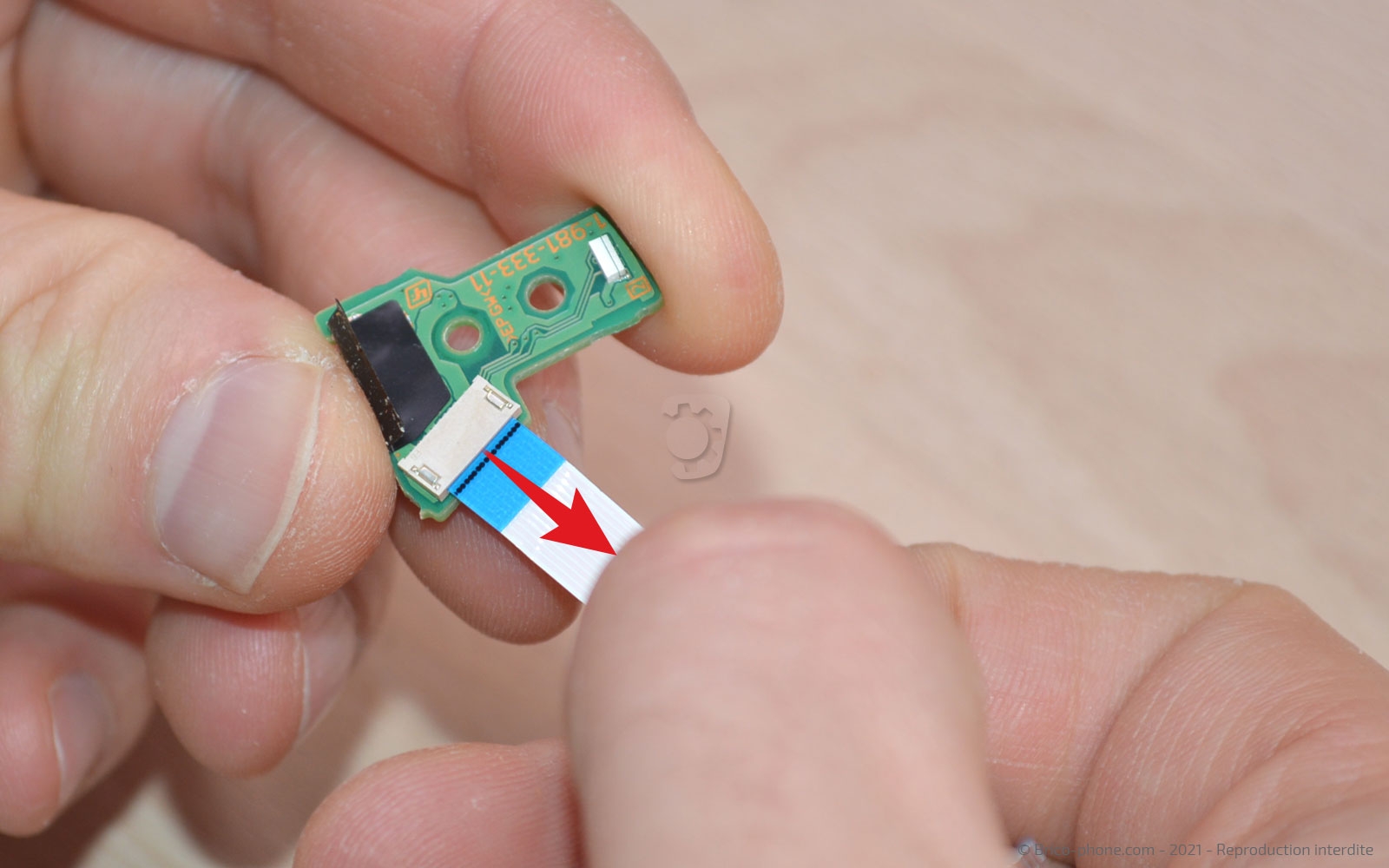

Etape 5 Ôter la nappe de la prise de charge

Vous pouvez déconnecter la nappe qui relie le dock de charge à la carte-mère en tirant dessus.
Etape 6

Etape 6 Retirer la batterie et son support

Avec la pincette en métal, déconnectez la nappe de la batterie, puis sortez la ainsi que son support. Attention certaines manette ont le support visé.
Outils
Pince Brucelles
Etape 7

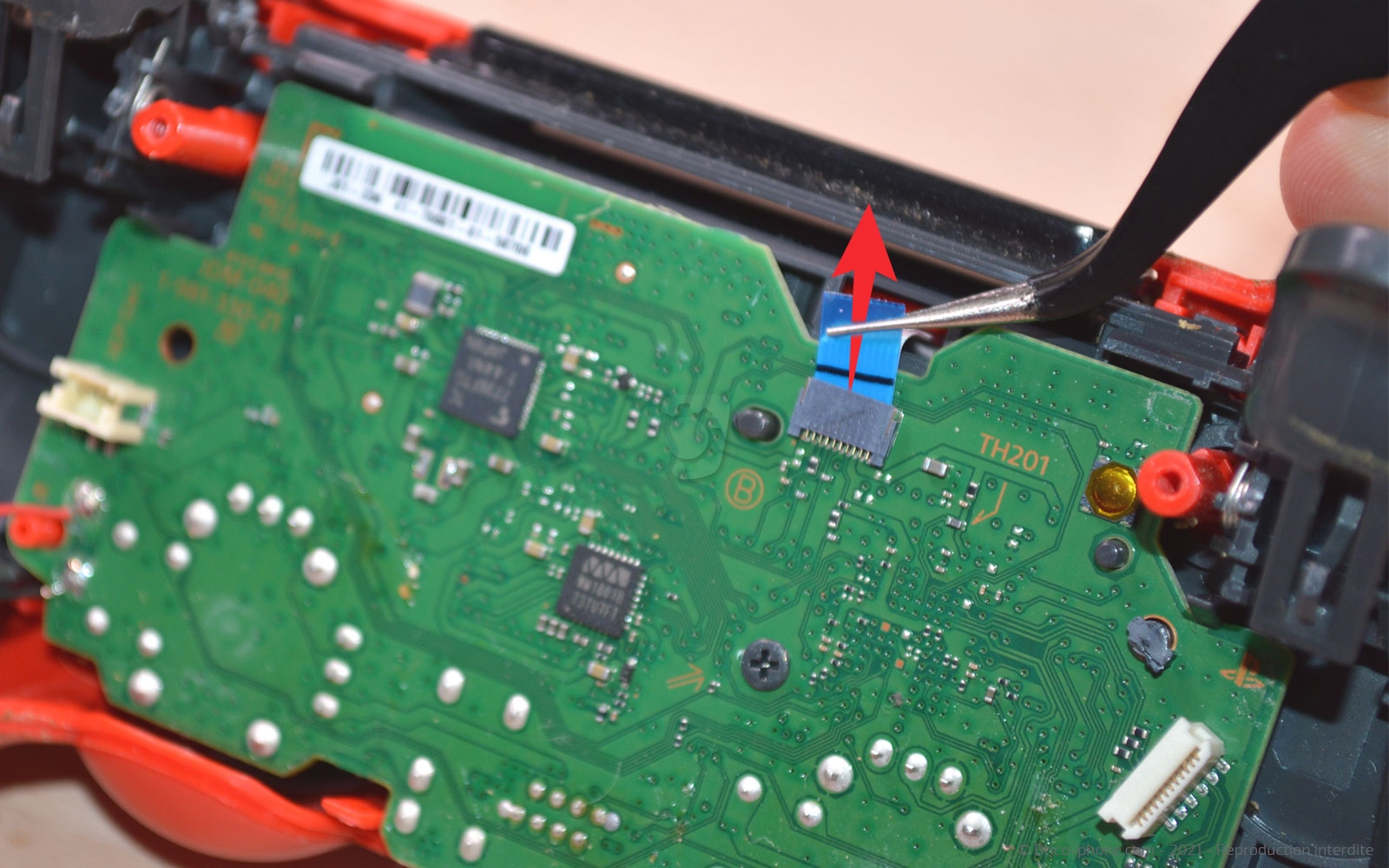

Etape 7 Préparer la carte-mère

Déconnectez la nappe du pavé tactile avec la pincette, puis dévissez la vis cruciforme de la carte-mère.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

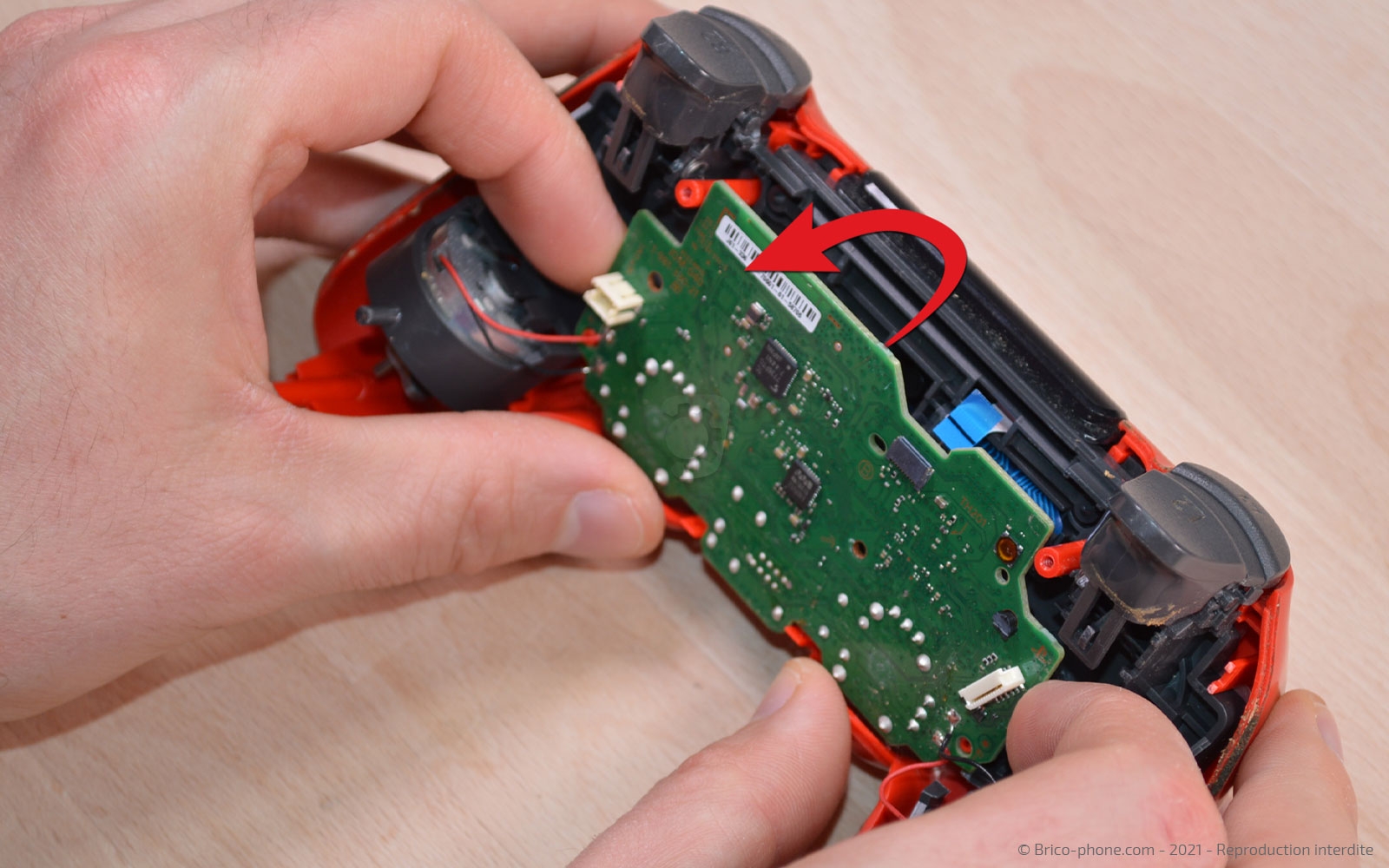

Etape 8 Extraire la carte-mère

Poussez sur les joysticks afin de dégager la carte-mère mais ne tirez pas trop dessus car les vibreur soudés à la carte-mère sont encore dans le châssis intermédiaire. une fois la carte-mère dégagée, vous pouvez sortir le châssis intermédiaire.
Etape 9

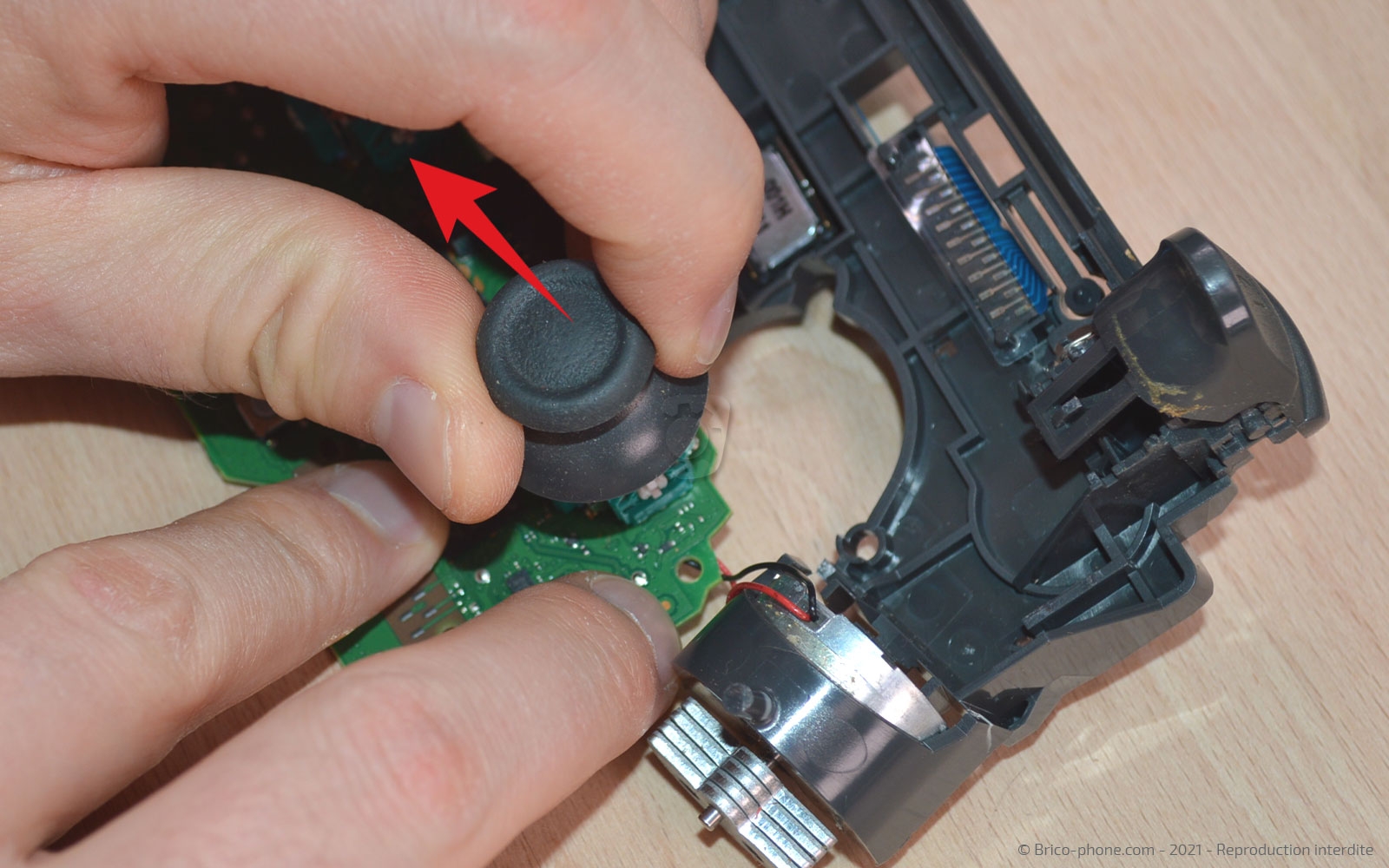

Etape 9 Enlever les capuchons

Pour retirer les capuchons des joysticks, il vous suffit de tirer dessus.
Etape 10

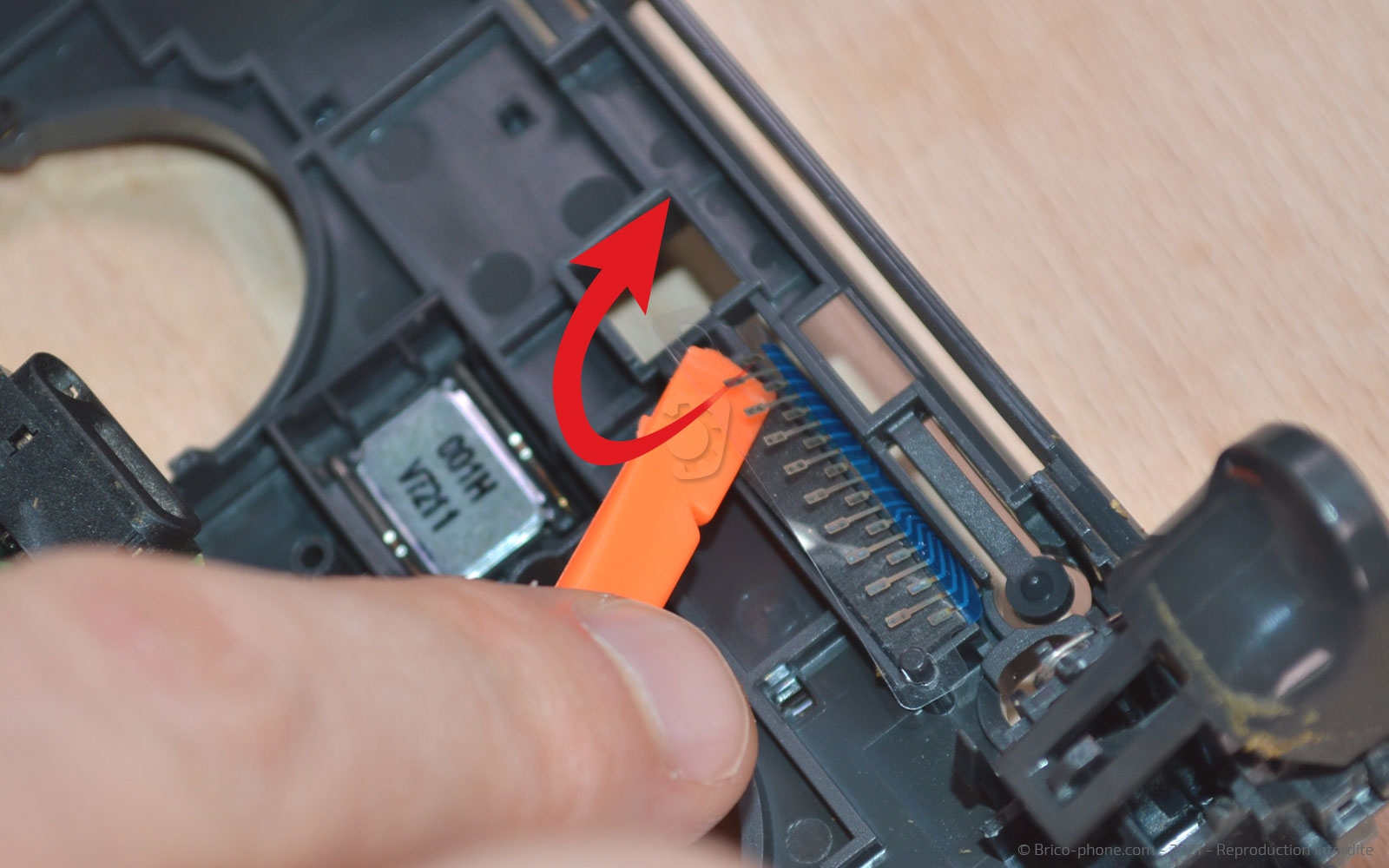

Etape 10 Enlever les gâchettes

Sous le châssis intermédiaire, soulevez la nappe des boutons avec le spudger pour la dégager. Pour les gâchettes R2 et L2, il faut la pousser, puis lever la partie qui est bloquée par un petit crochet, une fois débloqué, vous pouvez la soulever avec le levier. Avec la pincette, récupérer le ressort.
Outils
Levier Nylon
Pince Brucelles
Etape 11

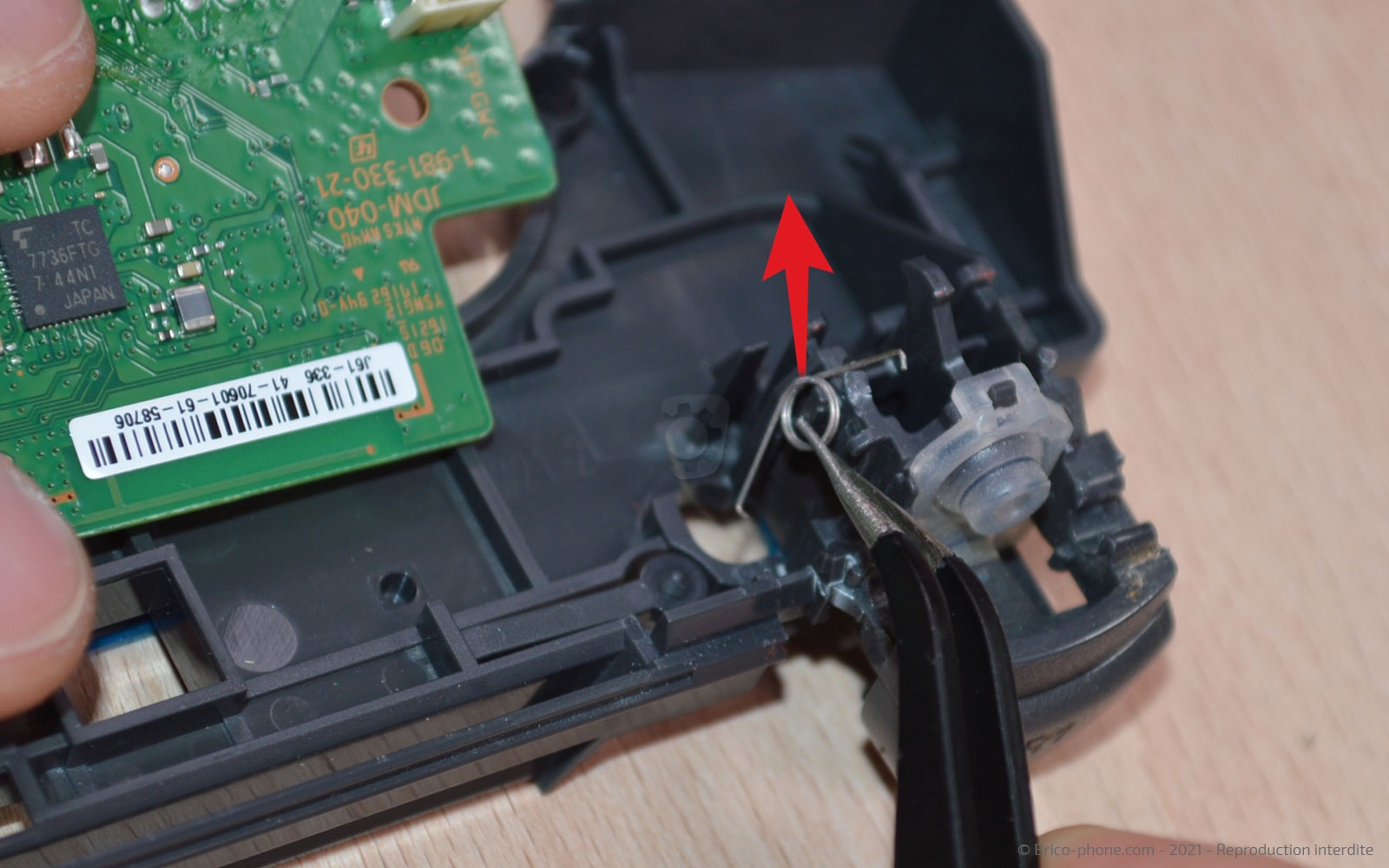

Etape 11 Enlever les gâchettes Bis

Une fois le ressort enlevé, tirez sur la gâchette L1 ou R1 pour l'ôter et ainsi retirer la partie en caoutchouc avec la pincette.

Faites de mêmes pour les secondes gâchettes.
Outils
Pince Brucelles
Etape 12

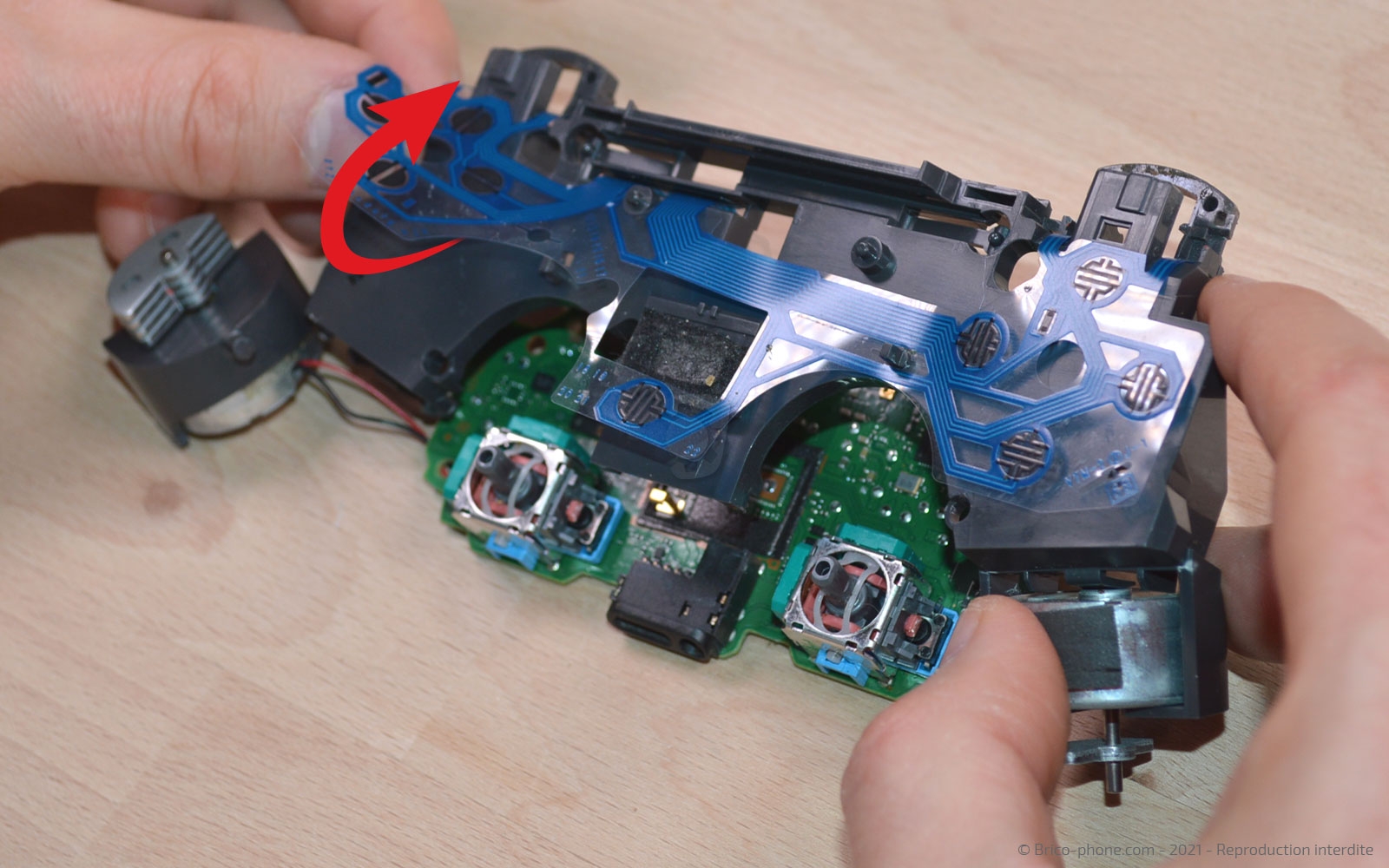

Etape 12 Enlever la nappe des boutons

Retirez la nappe des boutons du châssis intermédiaire.
Etape 13

Etape 13 Enlever l'écouteur

Retournez le châssis intermédiaire afin d'ôter le joint en mousse. Toujours avec le même ustensile, soulevez l'écouteur et pour finir récupérez la mousse qui le protège.
Outils
Pince Brucelles
Etape 14

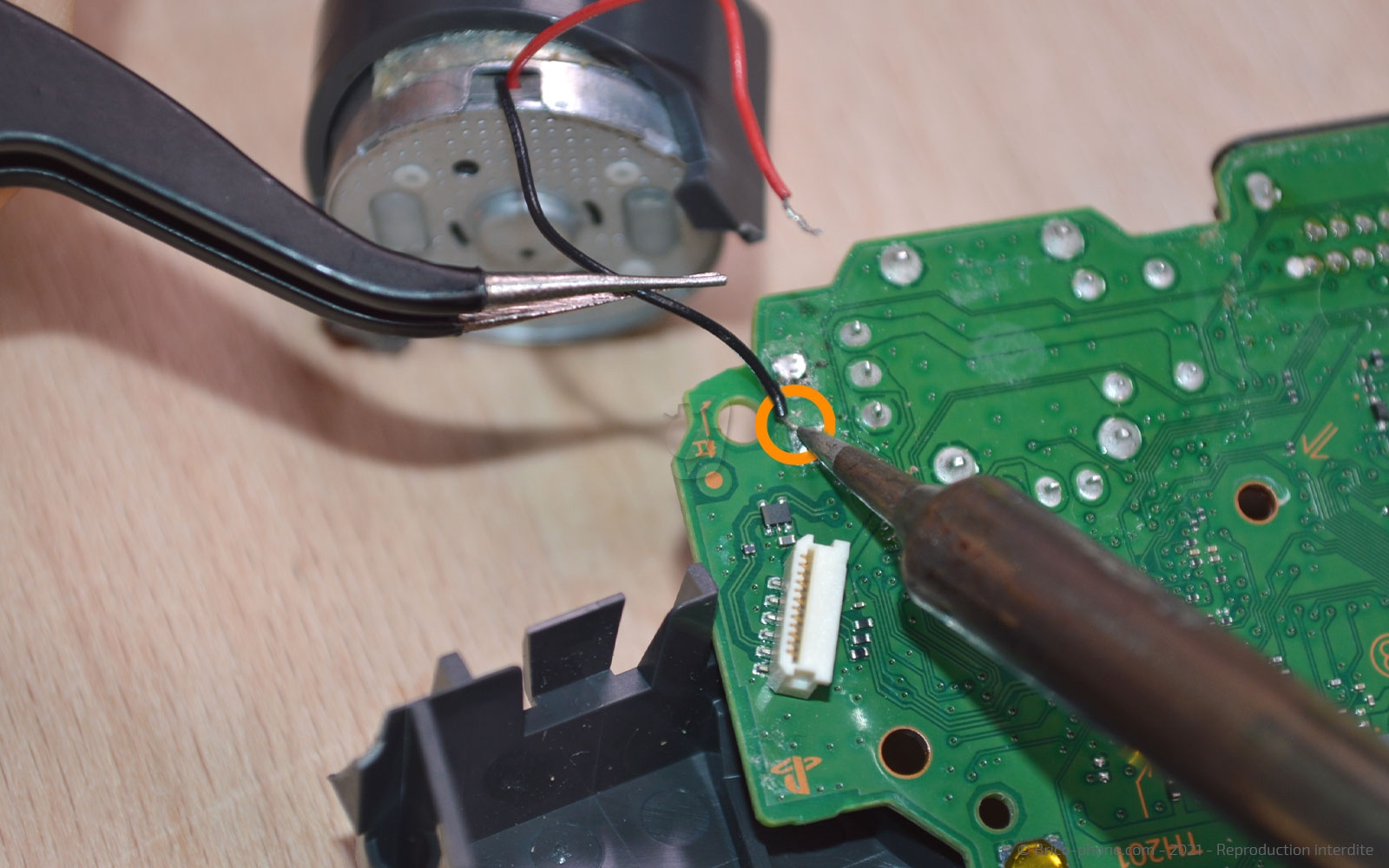

Etape 14 Déssouder les vibreur

Afin de libérer la carte-mère, il faut déssouder les vibreur de celle-ci à l'aide de la pincette et du fer à souder.
Outils
Pince Brucelles
Etape 15

Etape 15 Enlever les vibreur des supports

Chauffer légèrement les vibreurs afin de ramollir l'adhésif qui les maintient au châssis, ensuite faites levier avec le spudger pour les extraire.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 16

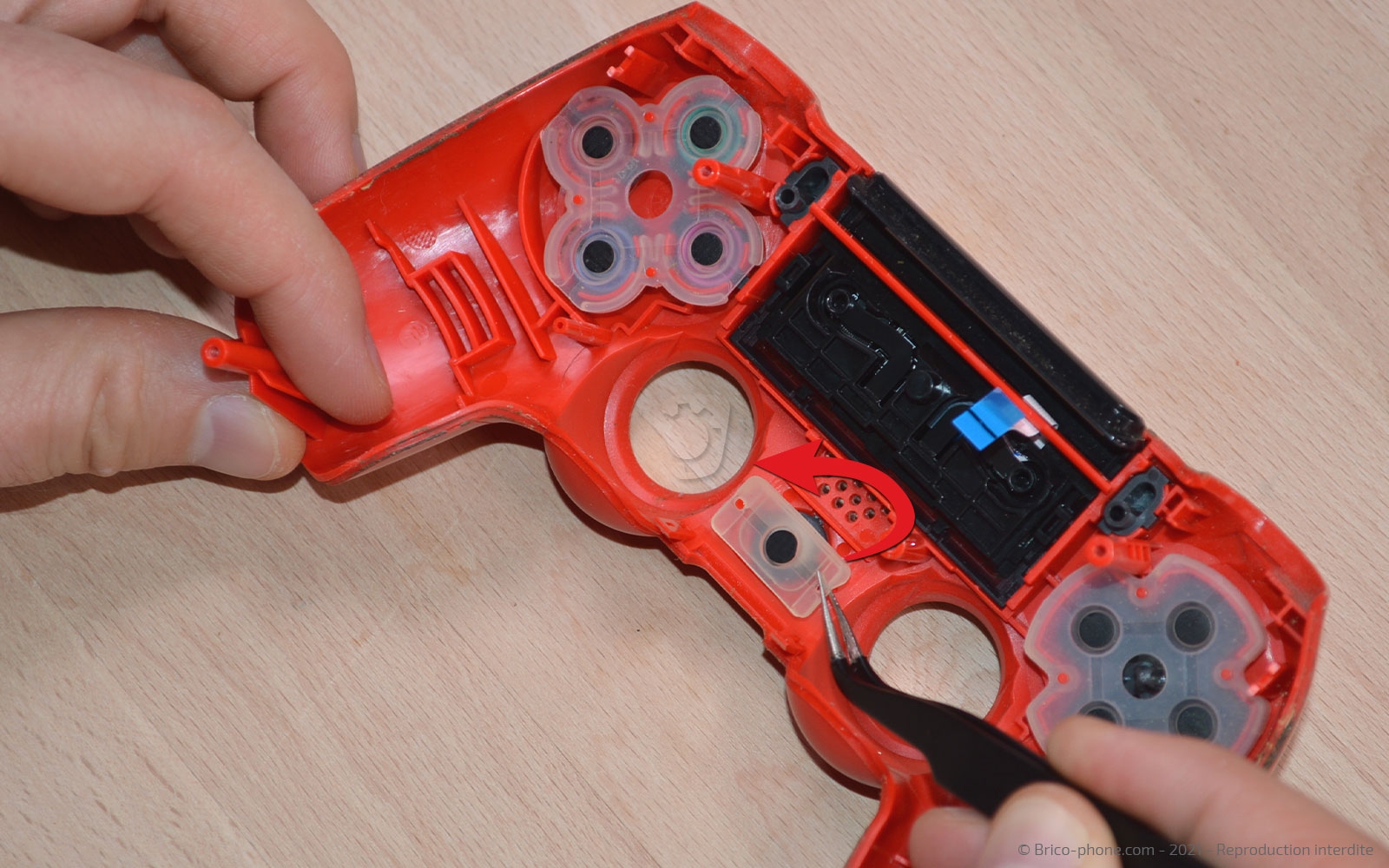

Etape 16 Retirer les boutons

Il ne vous reste plus qu'à retirer les boutons de la coque supérieur et pour le pavé tactile, il faut le faire basculer vers l'intérieur afin de l'extraire.
Outils
Pince Brucelles

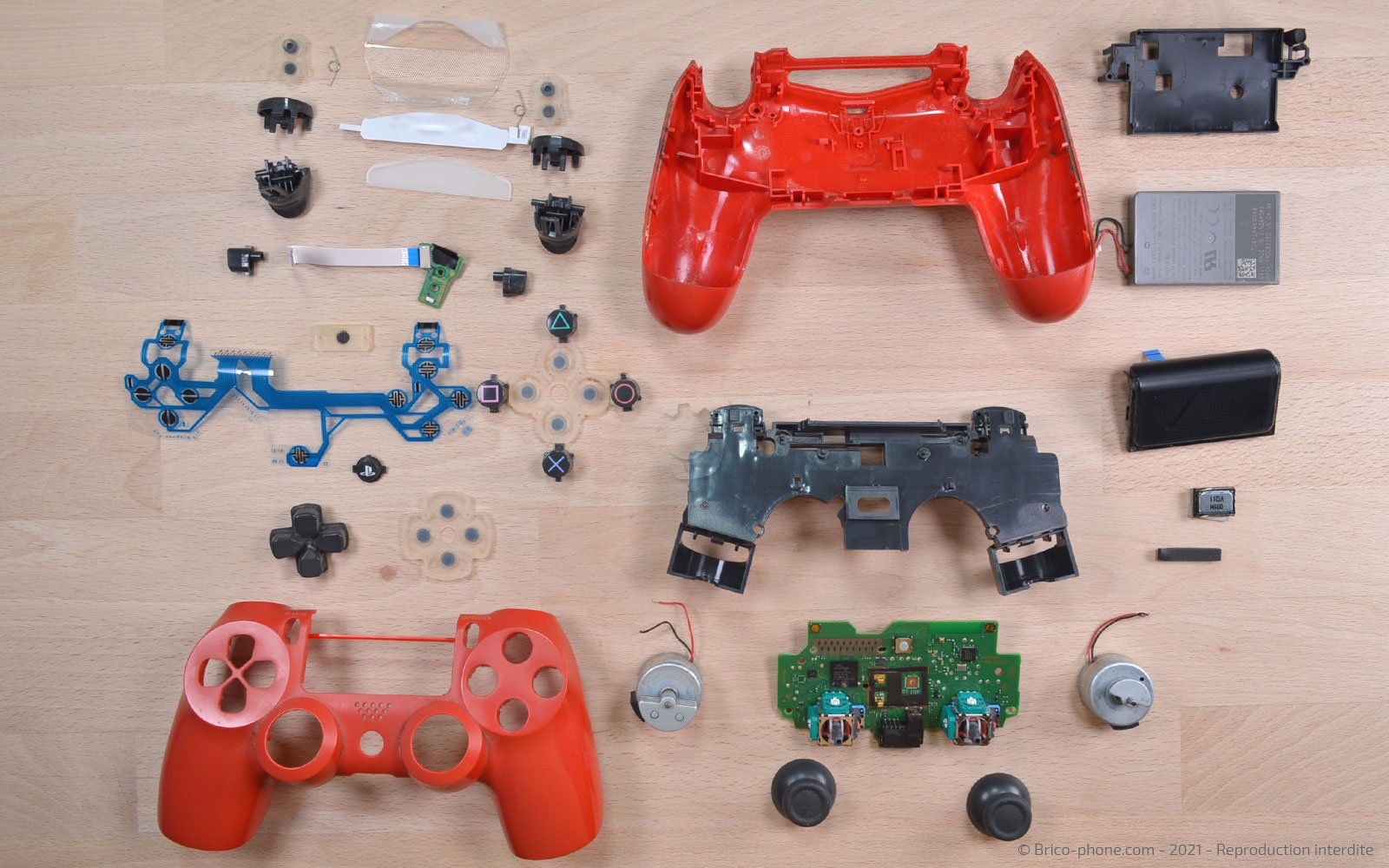

Vue éclatée

Le démontage complet de la manette est terminé, vous avez un aperçus de ce qui compose votre manette.
