Changement du bloc d'alimentation sur Playstation 4 SLIM

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Playstation 4 SLIM
Réparation
Note de réparabilité 12/20
Temps estimé 40 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre console ne s'allume plus.

La prise secteur ne rentre plus dans votre console.

Lorsque vous appuyez sur le bouton power, votre console ne démarre pas ? Elle ne donne pas de signe, ni de lumière ? Le câble secteur ne s'insère plus dans votre Playstation 4 Slim ?

Brico-Phone vous permet de résoudre ce problème en changeant l'alimentation de votre console à l'aide de notre tutoriel.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils

Avant de débuter

Avant de vous lancer dans votre réparation, il faut regarder si vous avez le bon modèle.

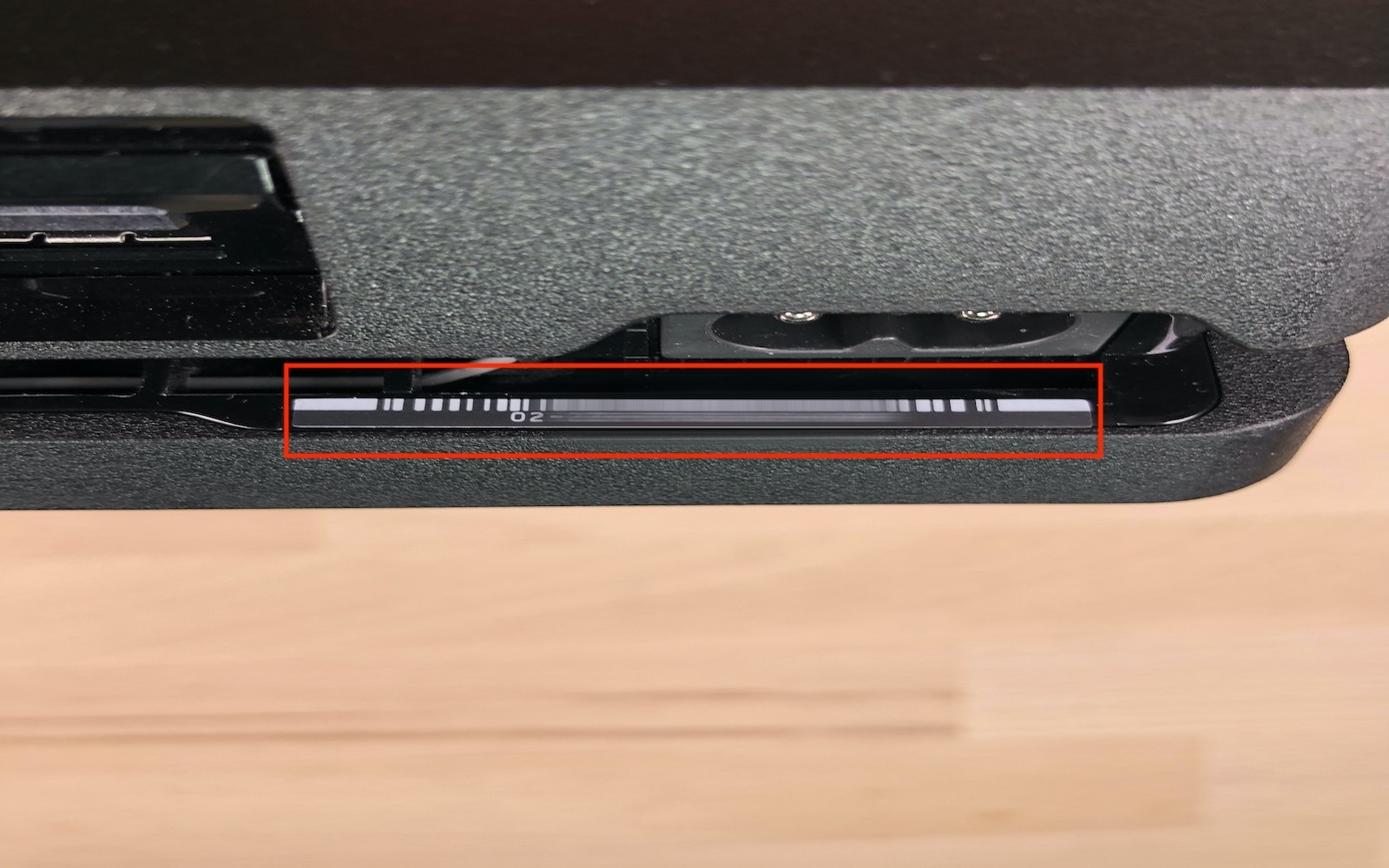

Regardez au dos de votre console, au dessus du port d'alimentation, vous aurez 17 chiffres avec un code barre ou à droite du port d'alimentation, vous trouvez l'inscription CUH-20XX, qui montre bien que vous possédez bien une Playstation 4 Slim.
Etape 1

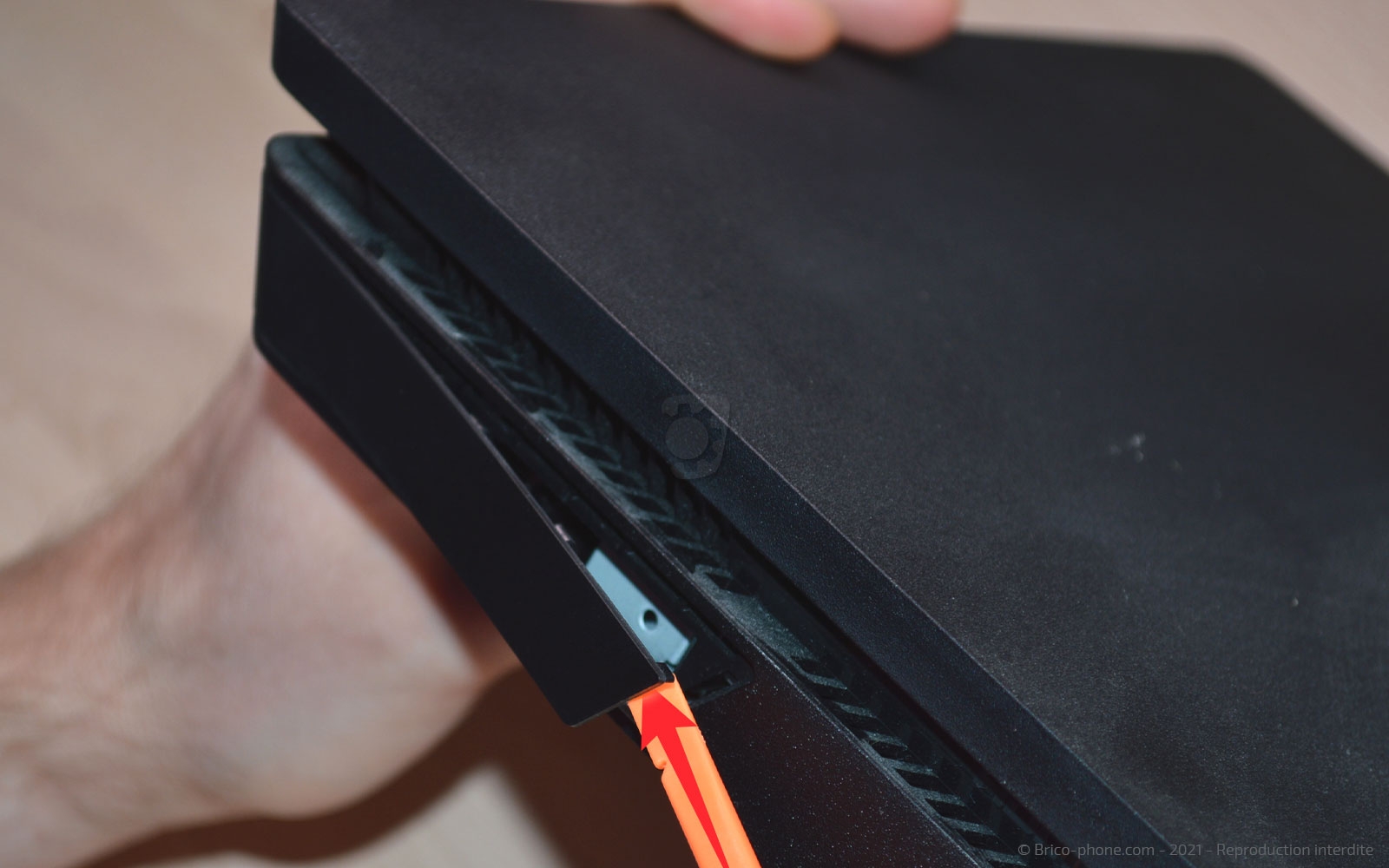

Etape 1 Retirer le cache HDD

Déclipsez le cache avec le levier puis faites-le glisser pour l'ôter.
Outils
Levier Nylon
Etape 2

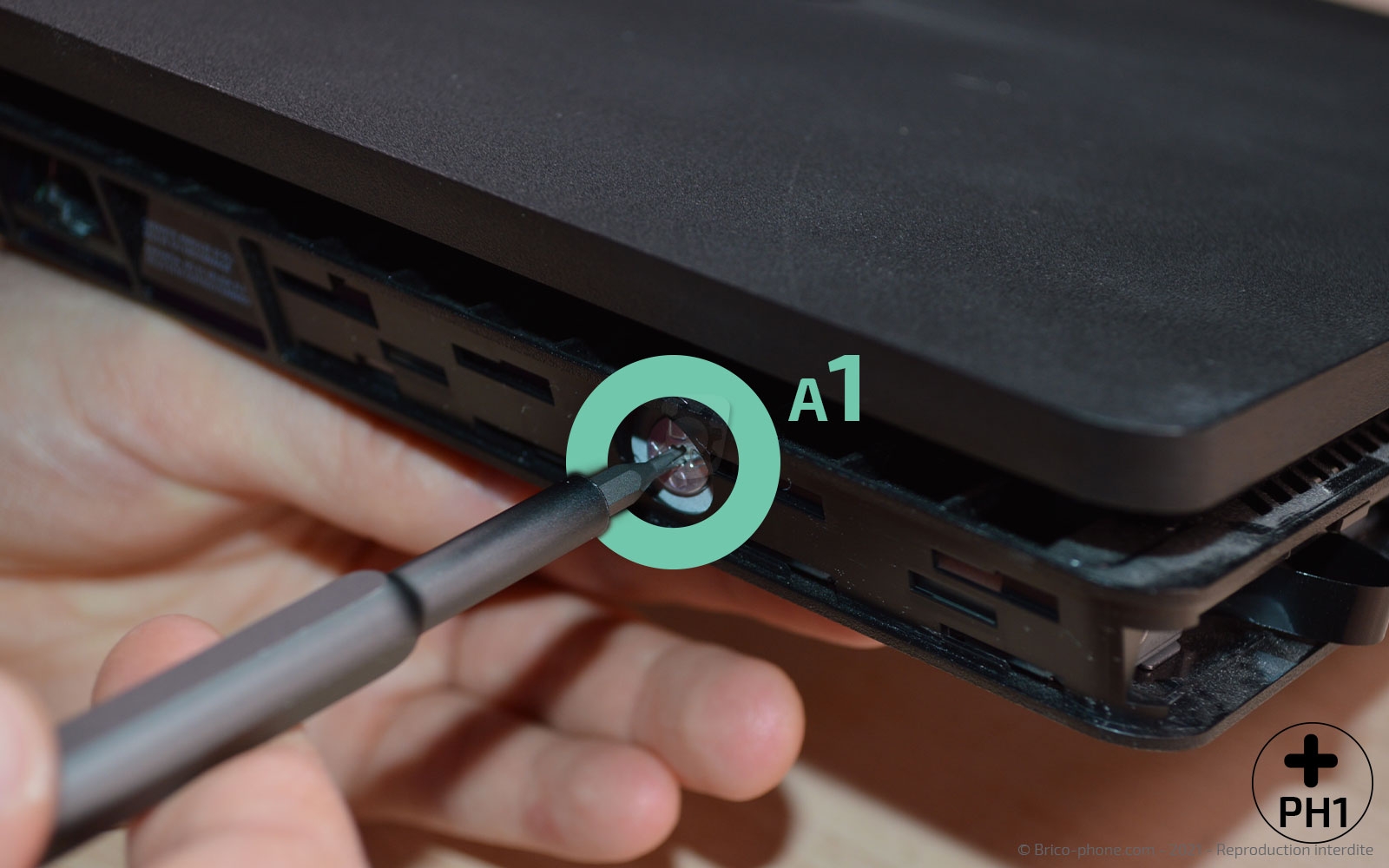

Etape 2 Ôter le HDD

Dévissez la vis cruciforme, puis tirez sur la languette noire afin d'extraire le disque dur de la console.
Outils
Tournevis Cruciforme
Etape 3

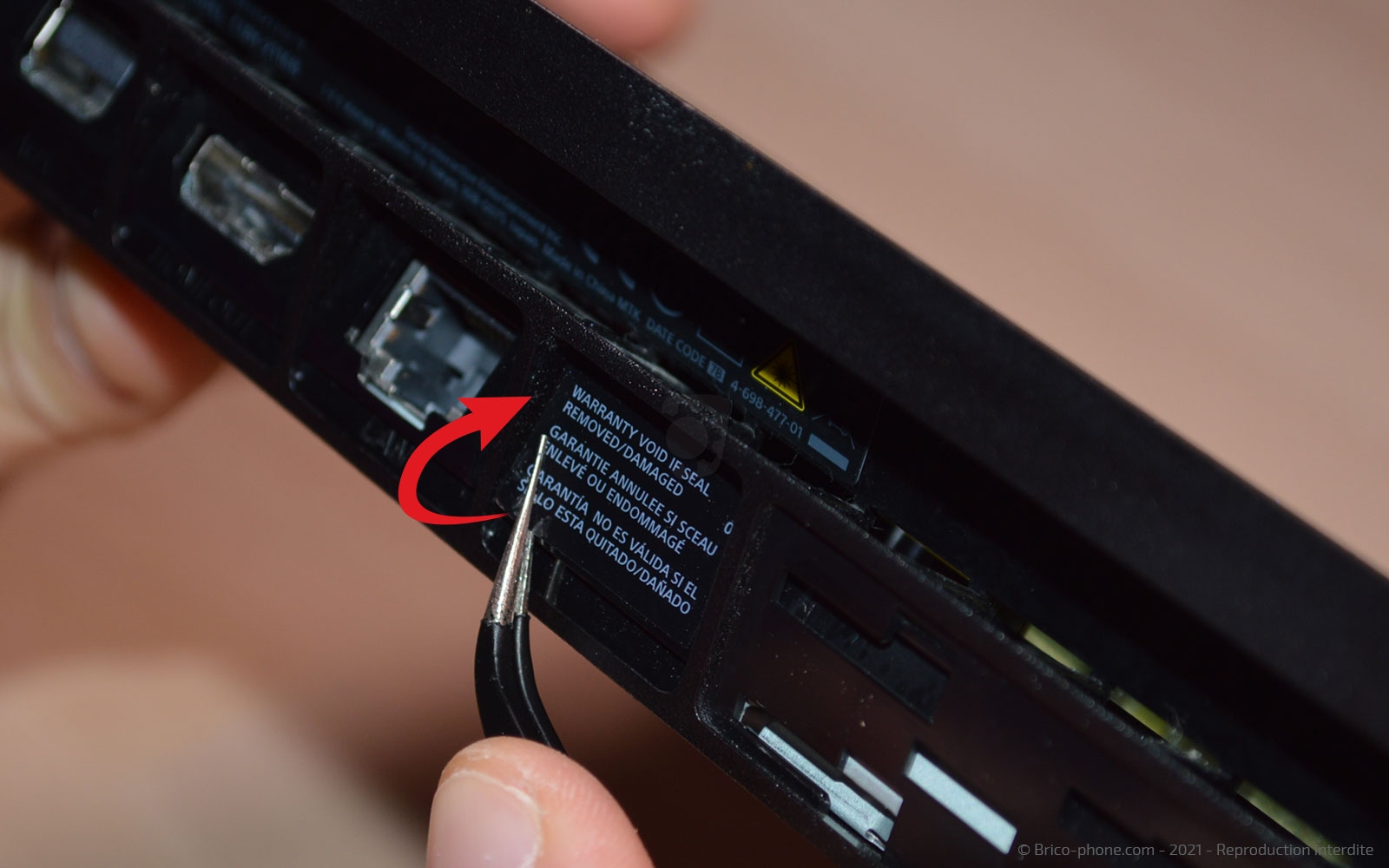

Etape 3 Dévisser la vis du capot inférieur

Avec la pincette en métal, retirez l'autocollant de garantis, puis dévissez la vis Torx 8.
Outils
Pince Brucelles
Tournevis Torx
Etape 4

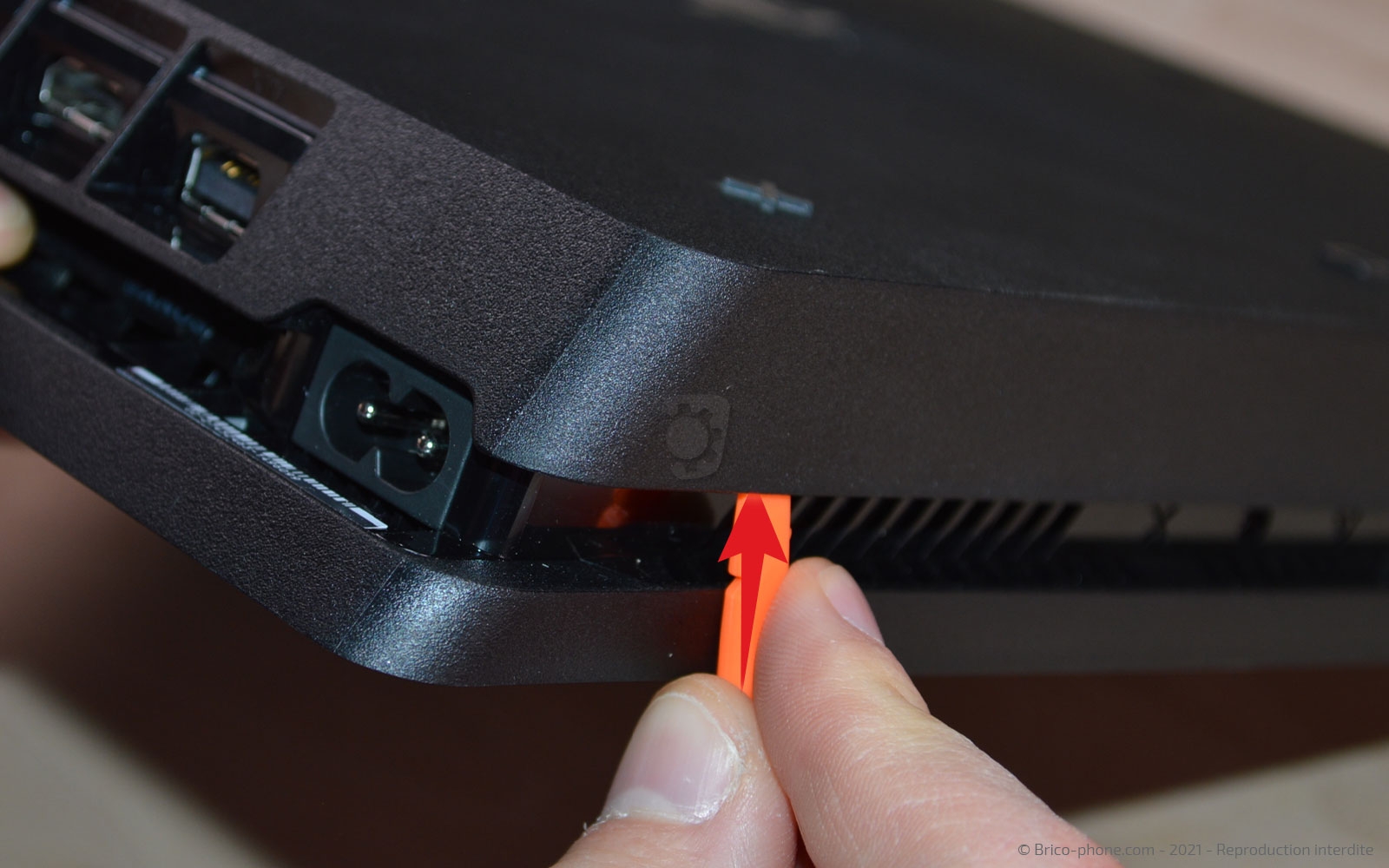

Etape 4 Enlever le capot inférieur

Retournez la console et déclipsez tout le tour de la coque avec le spudger, une fois les côté et l'arrière enlevez, faites-la glisser vers vous pour la retirer.
Outils
Levier Nylon
Etape 5

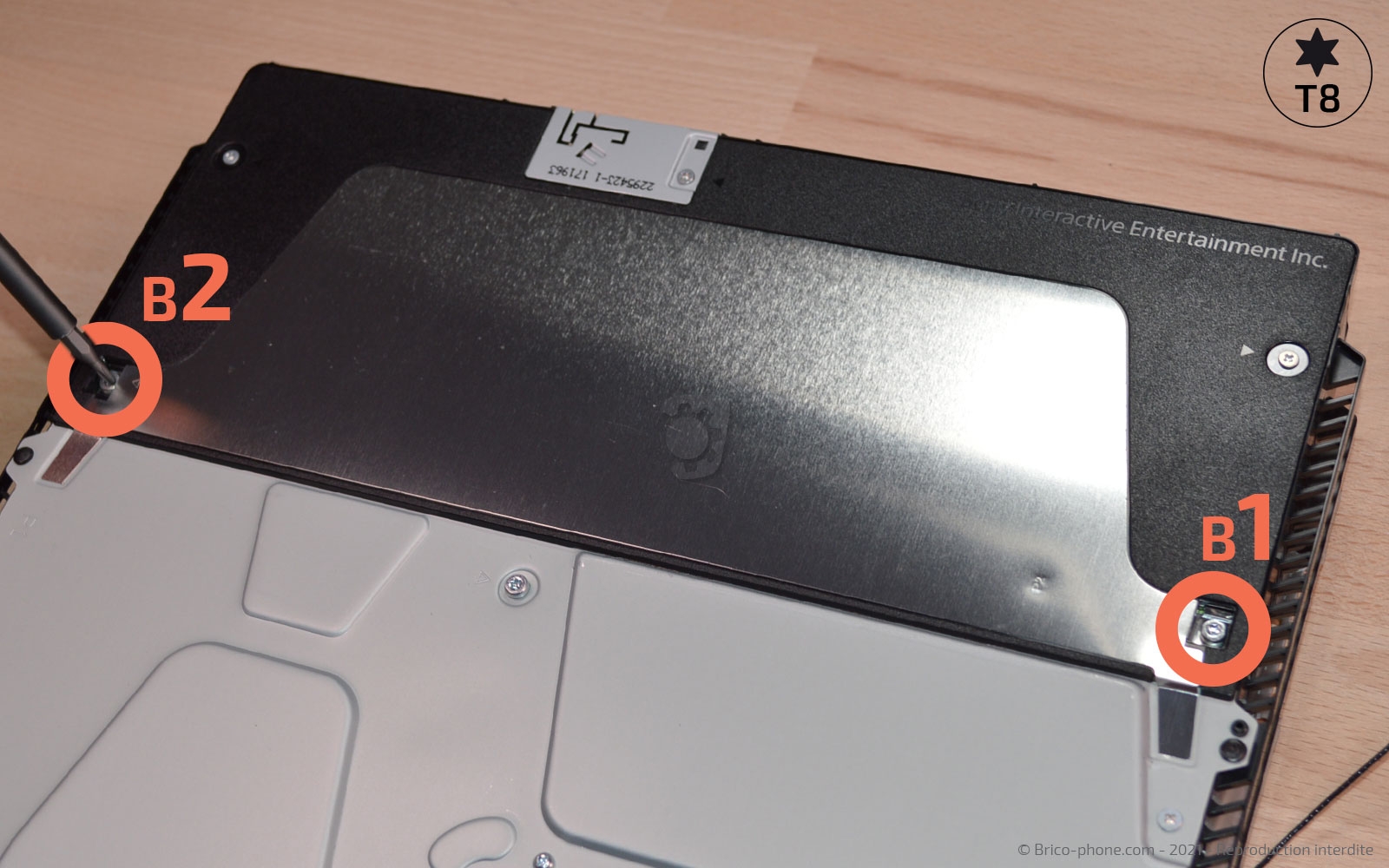

Etape 5 Retirer la plaquette de l'alimentation

Dévissez les 2 vis Torx 8 qui retiennent la plaquette de l'alimentation avant de la retirer.
Outils
Tournevis Torx
Etape 6

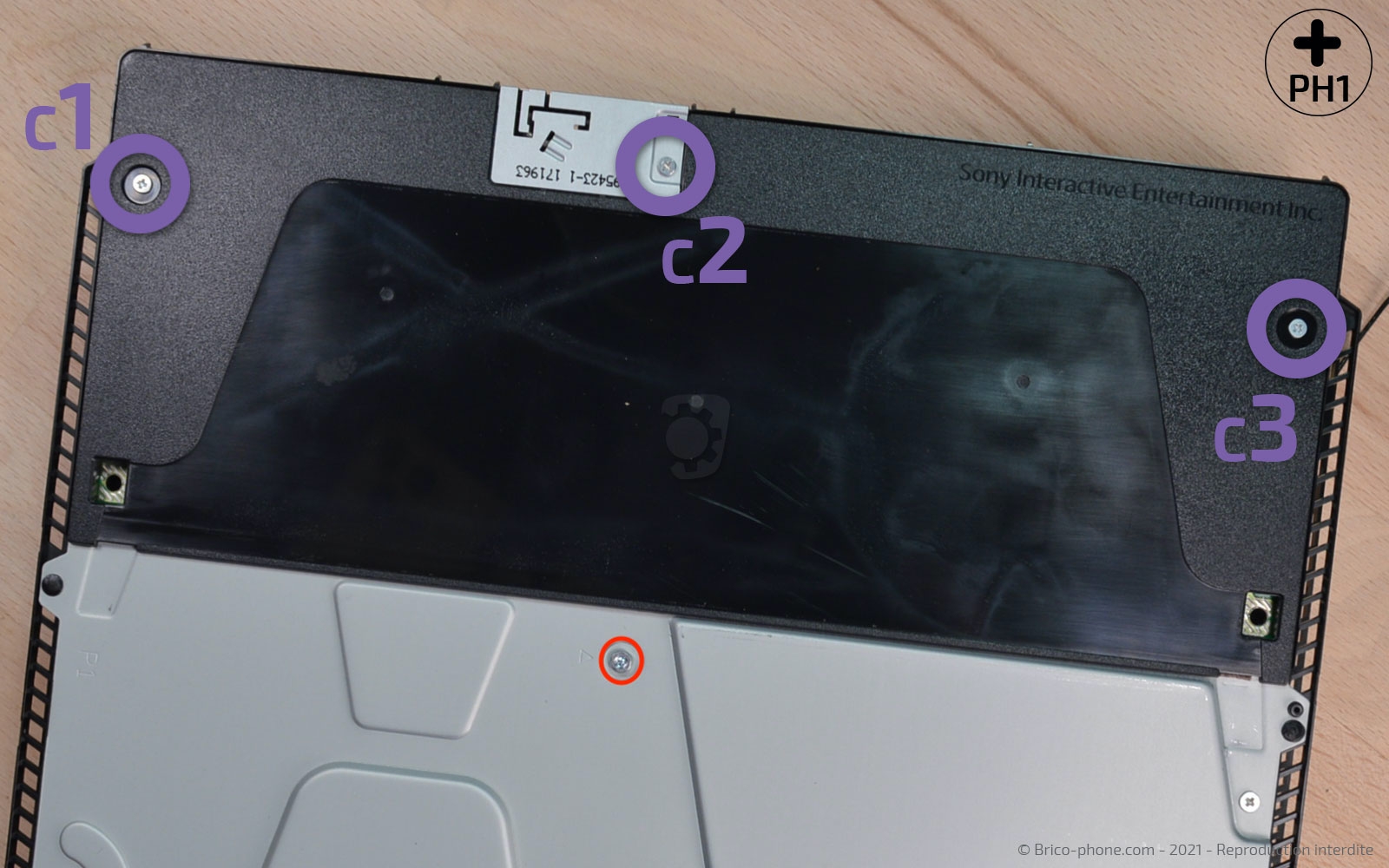

Etape 6 Retirer l'antenne de l'alimentation

Il ne vous reste plus qu'à dévisser les vis C1 à C3 avec un tournevis cruciforme afin de retirer la plaquette métallique de l'alimentation. Dévissez aussi la vis qui se trouve sur la plaquette métallique.
Etape 7

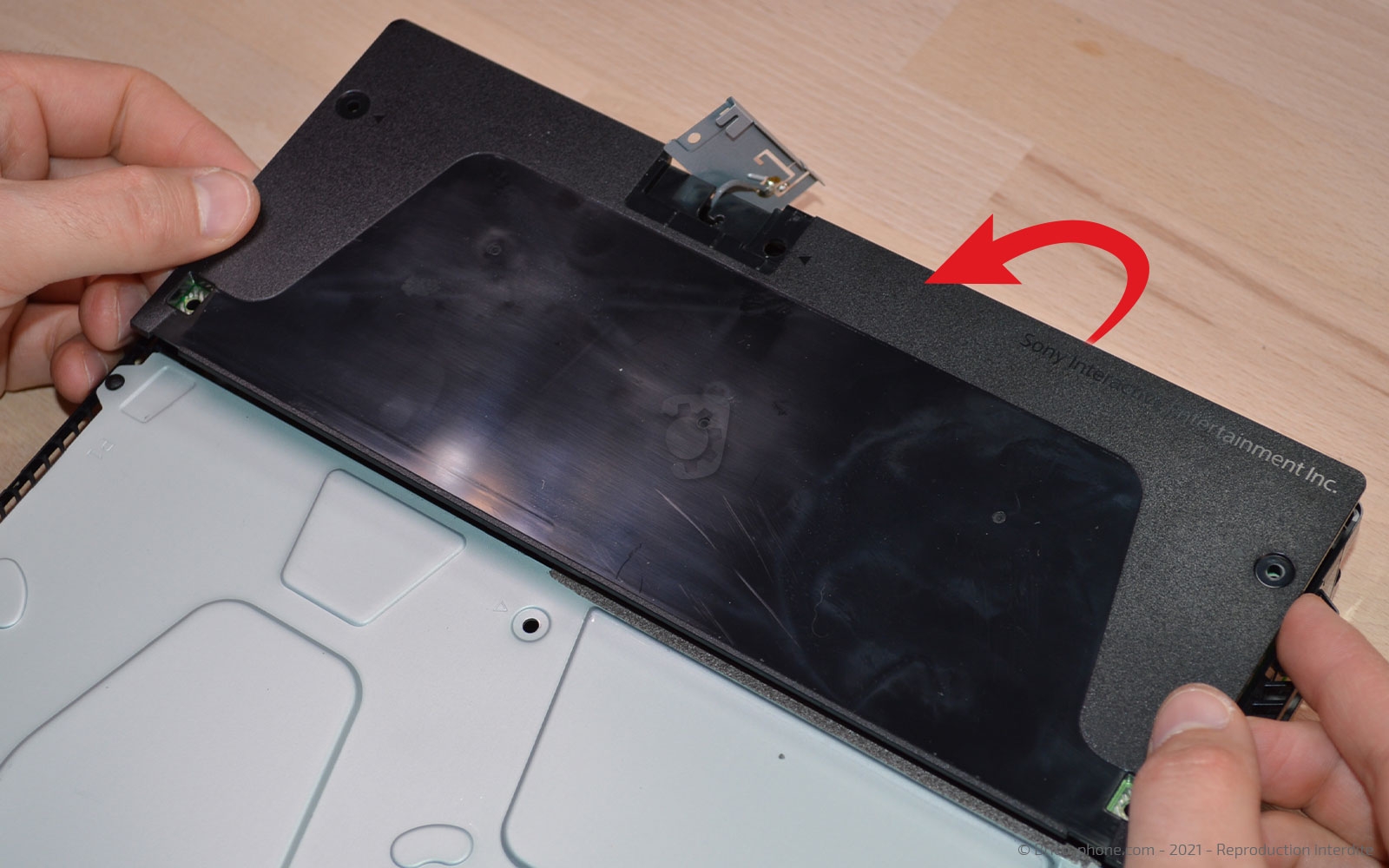

Etape 7 Enlever l'alimentation

Soulevez l'alimentation pour la sortir et n'oubliez pas de déconnecter la nappe qui est dessus.

Conseil pour le remontage

Vous pouvez maintenant reprendre le tutoriel en sens inverse afin de monter le nouveau bloc alimentation.
