Changement du lecteur Blu-Ray sur Playstation 4 SLIM

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Playstation 4 SLIM
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Vous ne pouvez plus lire vos jeux.

Le lecteur ne prend plus vos jeux.

Les jeux restent bloqués dans le lecteur.

Vous allumez votre console Sony Playstation 4 Slim pour vous faire une partie mais celle-ci refuse de lire vos jeux ? Impossible d'insérer un jeux dans le lecteur ?

Avec ce tutoriel, Brico-Phone vous propose d'effectuer le changement du lecteur Blu-Ray afin de pouvoir jouer à vos jeux !

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils

Avant de débuter

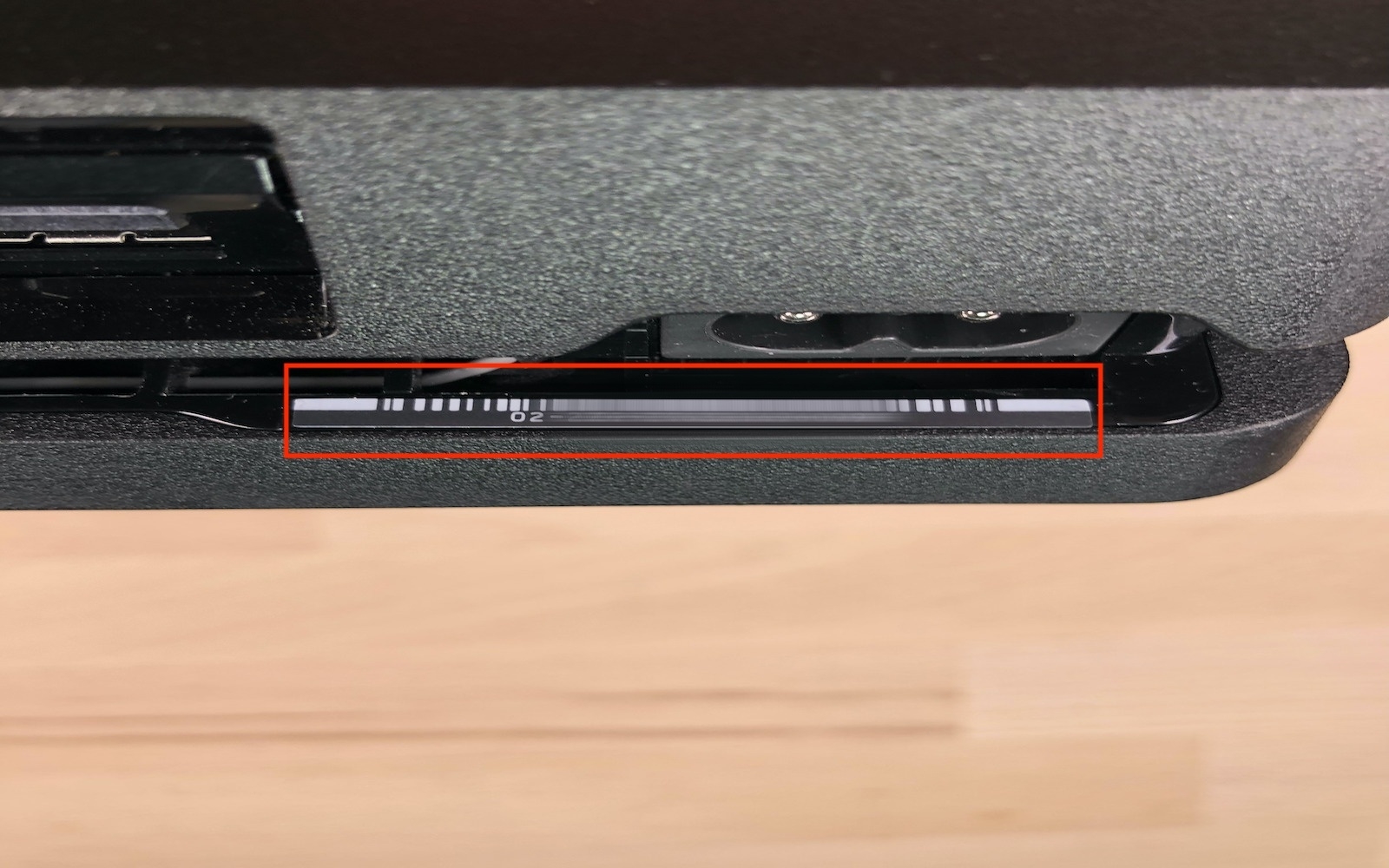

Avant de vous lancer dans votre réparation, il faut regarder si vous avez le bon modèle.
Regardez au dos de votre console, au dessus du port d'alimentation, vous aurez 17 chiffres avec un code barre ou à droite du port d'alimentation, vous trouvez l'inscription CUH-20XX, qui montre bien que vous possédez bien une Playstation 4 Slim.
Etape 1

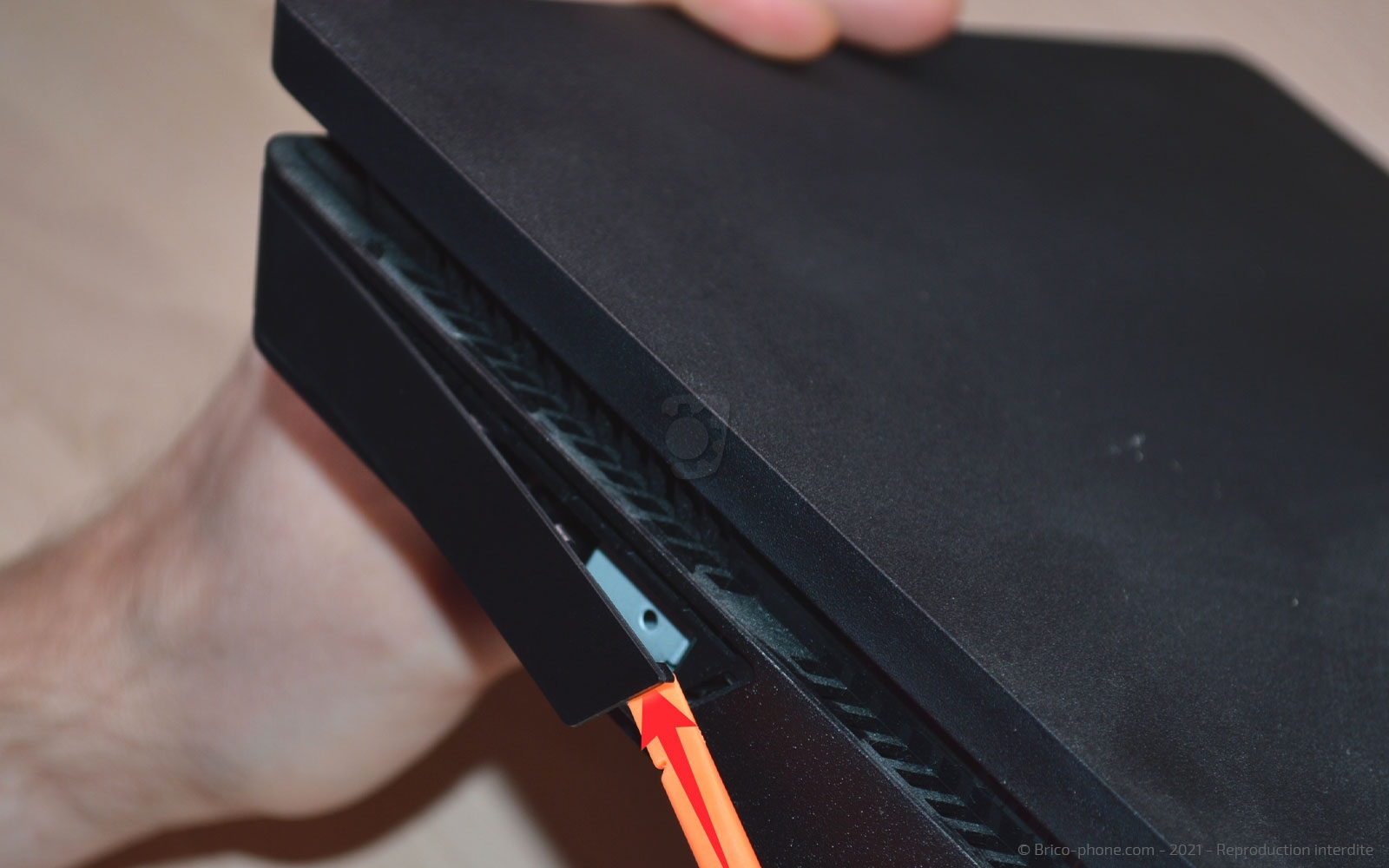

Etape 1 Retirer le cache HDD

Déclipsez le cache avec le levier puis faites-le glisser pour l'ôter.
Outils
Levier Nylon
Etape 2

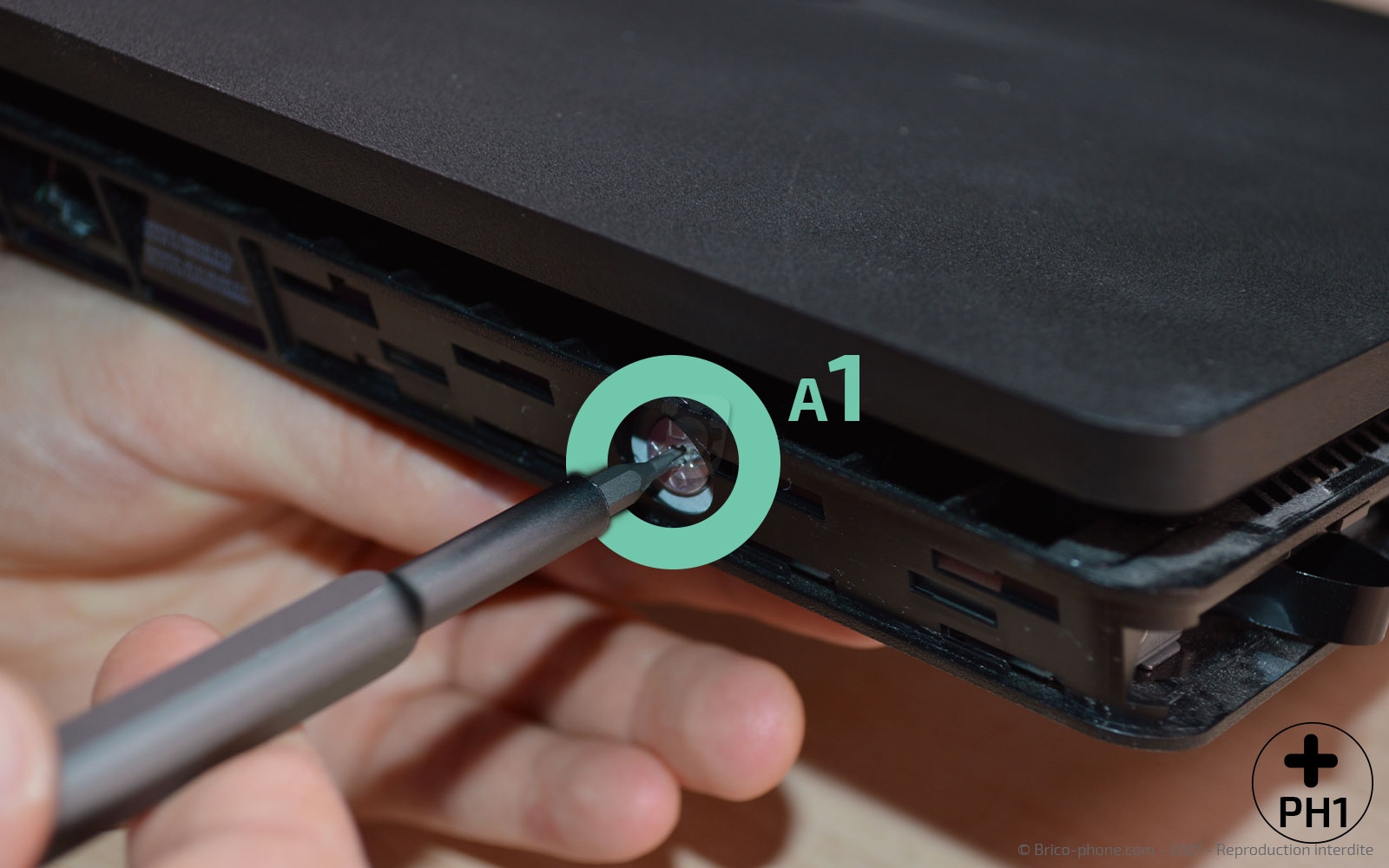

Etape 2 Ôter le HDD

Dévissez la vis cruciforme, puis tirez sur la languette noire afin d'extraire le disque dur de la console.
Outils
Tournevis Cruciforme
Etape 3

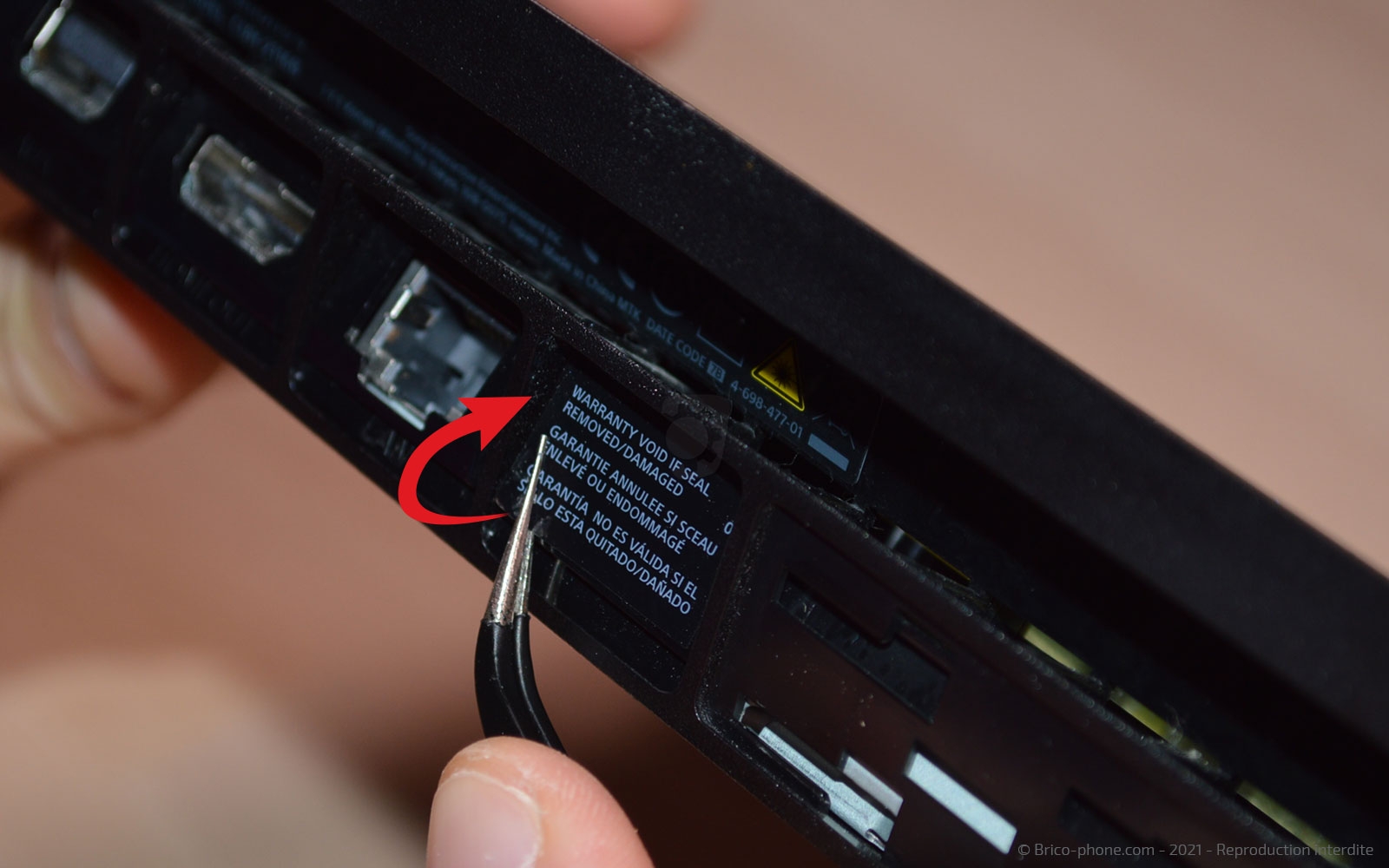

Etape 3 Dévisser la vis du capot inférieur

Avec la pincette en métal, retirez l'autocollant de garantis, puis dévissez la vis Torx 8.
Outils
Pince Brucelles
Tournevis Torx
Etape 4

Etape 4 Enlever le capot inférieur

Retournez la console et déclipsez tout le tour de la coque avec le spudger, une fois les côté et l'arrière enlevez, faites-la glisser vers vous pour la retirer.
Outils
Levier Nylon
Etape 5

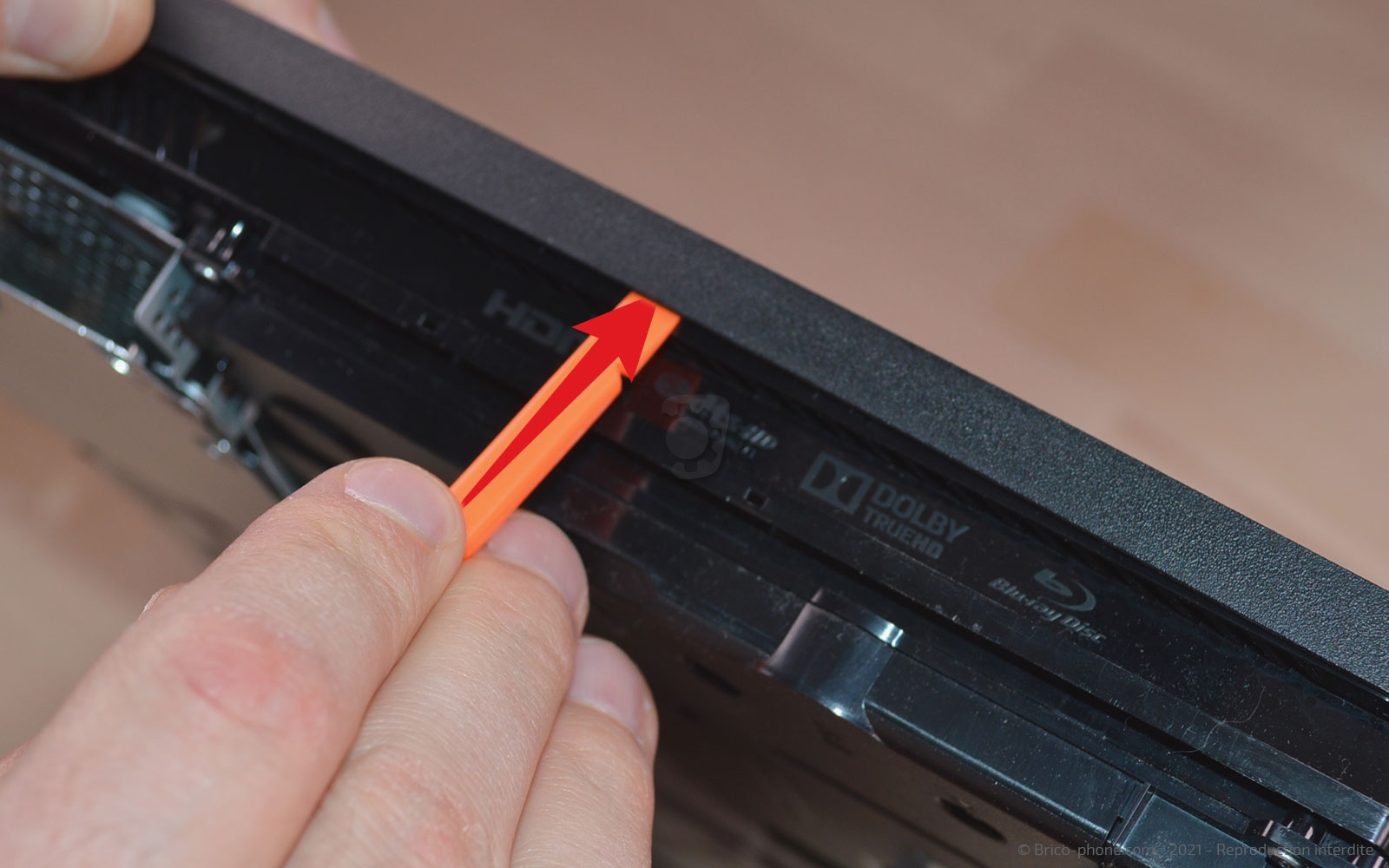

Etape 5 Ôter le capot supérieur

Retirez le capot supérieur avec le spudger.
Outils
Levier Nylon
Etape 6

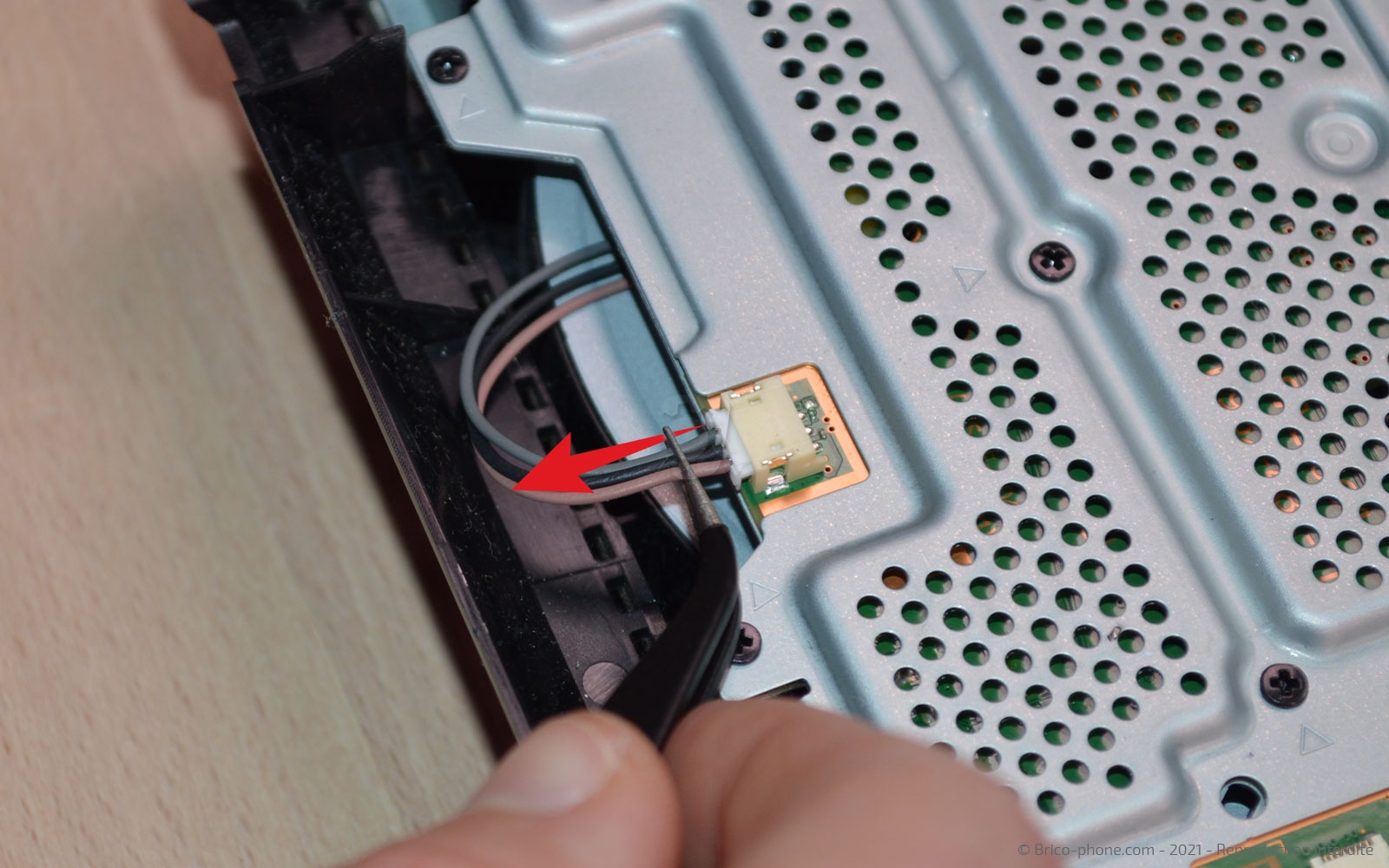

Etape 6 Déconnecter la carte-mère

Avec la pincette, déconnectez la nappe avec les fils, puis les nappes bleues. Pour la plus grande, il faudra soulever le clapet afin de la libérer avant de la tirer.
Outils
Levier Nylon
Pince Brucelles
Etape 7

Etape 7 Déconnecter la carte-mère Bis

Toujours avec la pincette, déconnectez la dernière nappe bleue et le câble coaxial noir.
Outils
Pince Brucelles
Etape 8

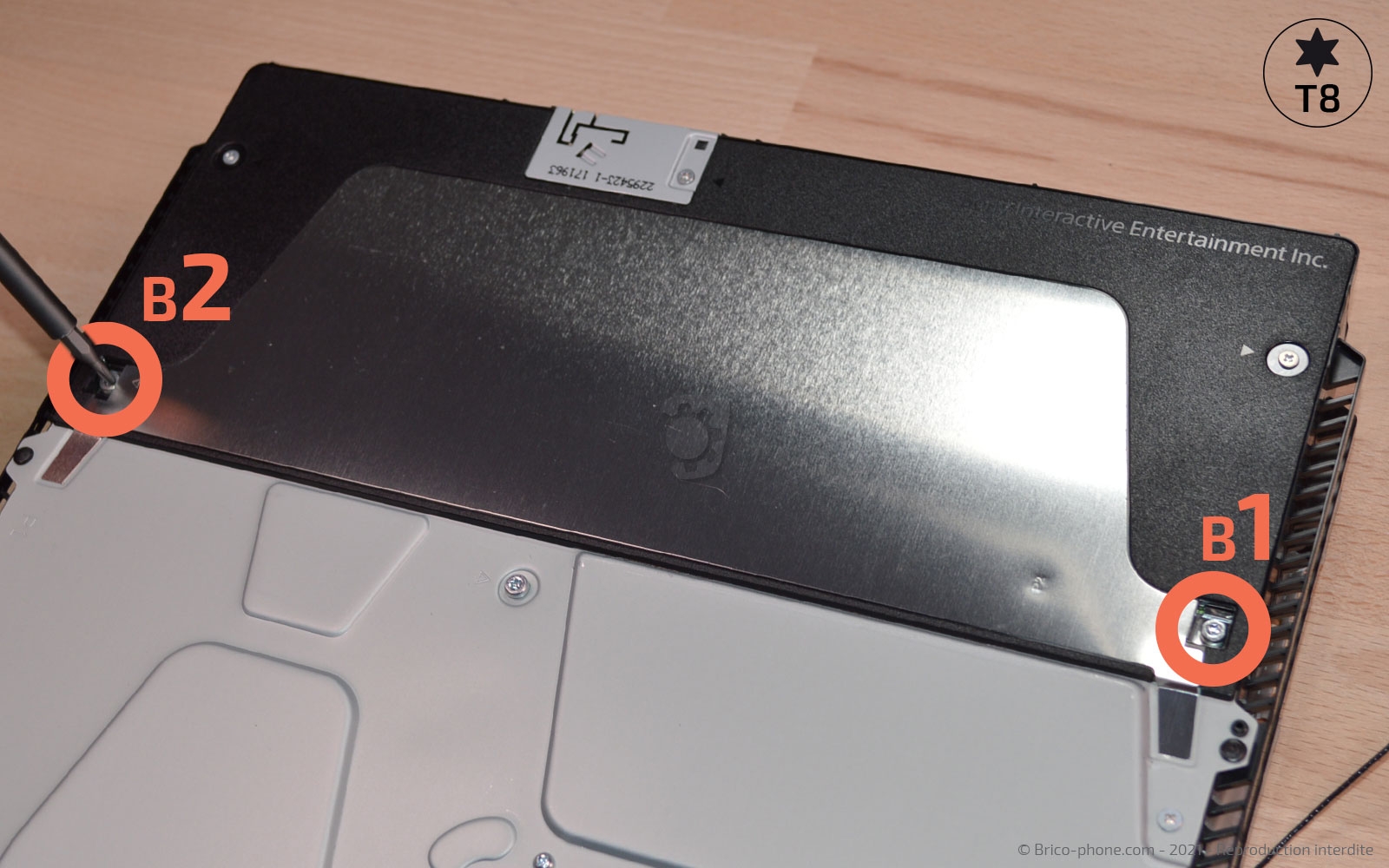

Etape 8 Retirer la plaquette de l'alimentation

Dévissez les 2 vis Torx 8 qui retiennent la plaquette de l'alimentation avant de la retirer.
Outils
Tournevis Torx
Etape 9

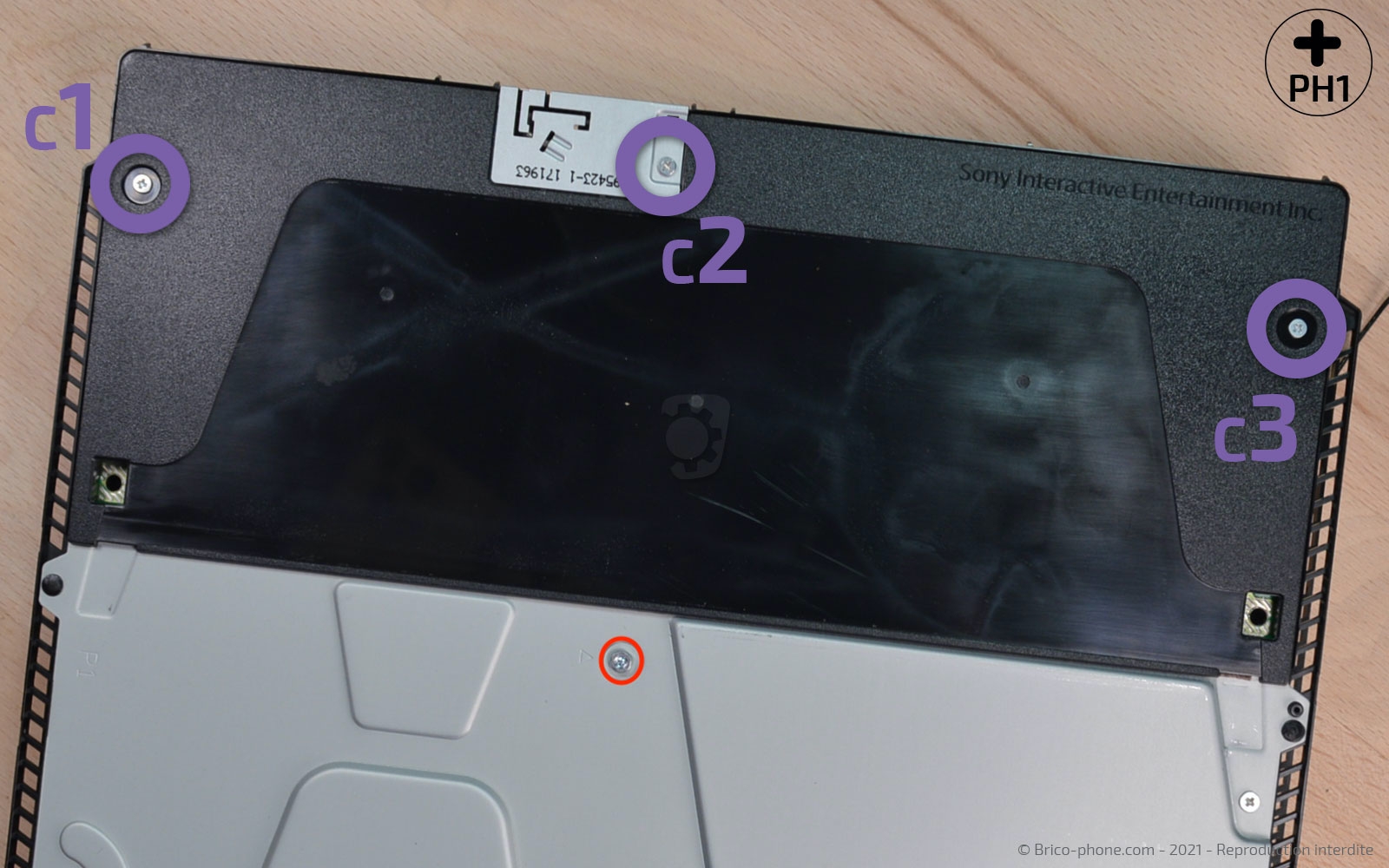

Etape 9 Retirer l'antenne de l'alimentation

Il ne vous reste plus qu'à dévisser les vis C1 à C3 avec un tournevis cruciforme afin de retirer la plaquette métallique de l'alimentation. Dévissez aussi la vis qui se trouve sur la plaquette métallique.
Etape 10

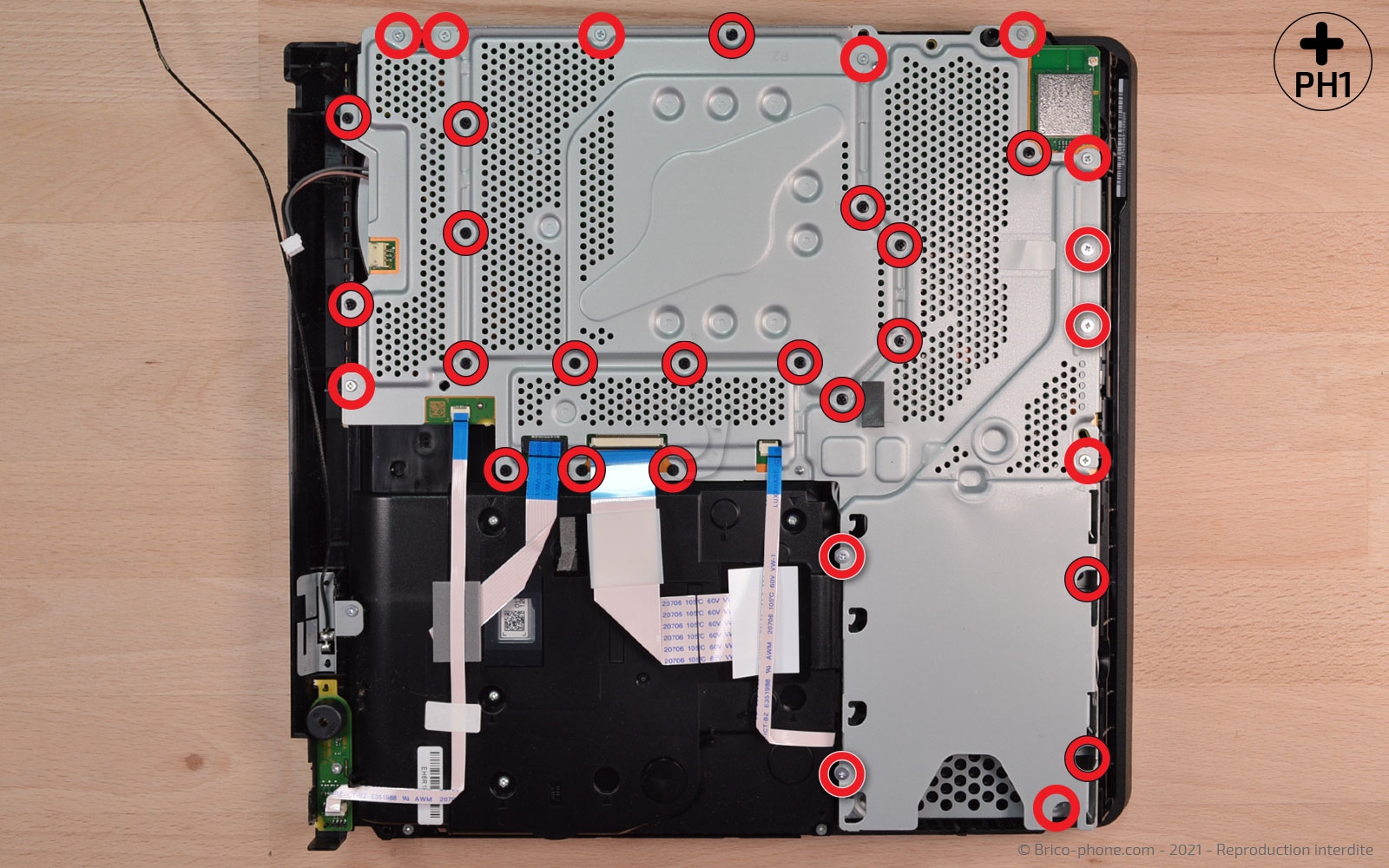

Etape 10 Libérer la plaquette en métal

Dévissez les 32 vis cruciforme de la plaquette métallique.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 11

Etape 11 Enlever l'alimentation

Soulevez l'alimentation pour la sortir et n'oubliez pas de déconnecter la nappe qui est dessus.
Etape 12

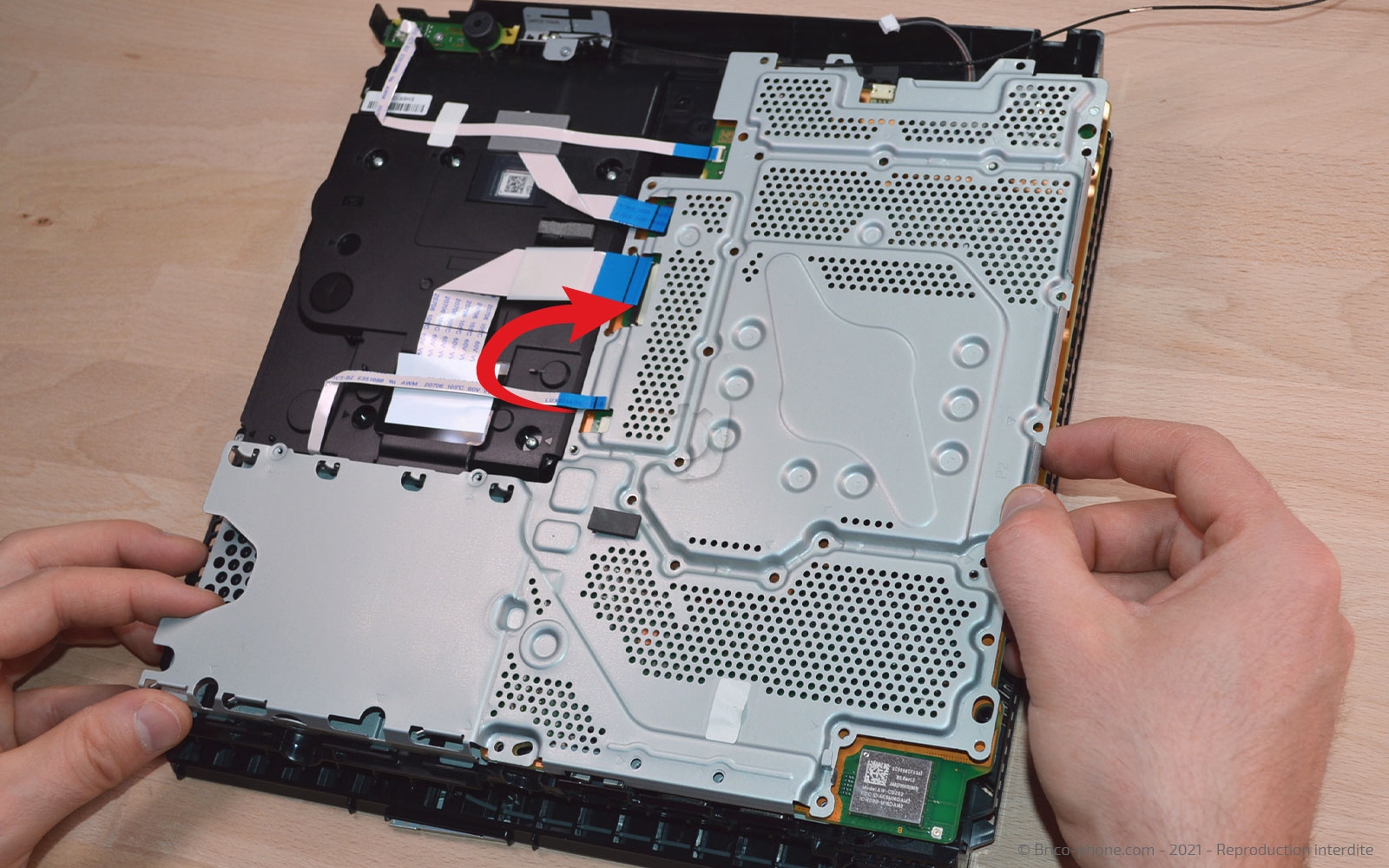

Etape 12 Enlever la plaquette en métal

Vous pouvez ôter la plaquette métallique qui se trouve au dessus de la carte-mère.
Etape 13

Etape 13 Enlever le support du processeur

Toujours avec le tournevis cruciforme, dévissez les 2 vis du support du processeur avant de le retirer.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

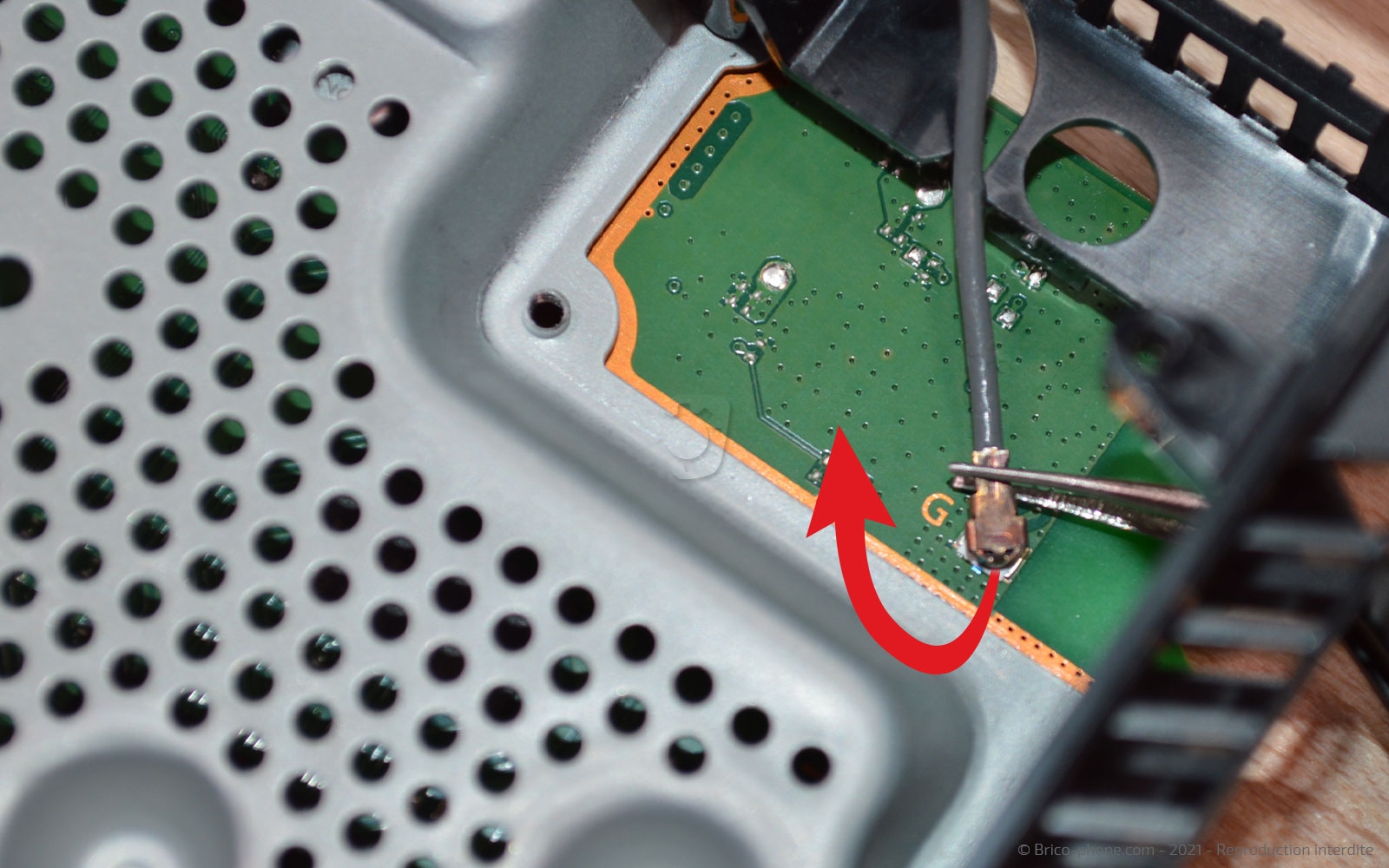

Etape 14 Retirer l'antenne

Déconnectez le câble coaxial, puis ôtez l'antenne.
Outils
Pince Brucelles
Etape 15

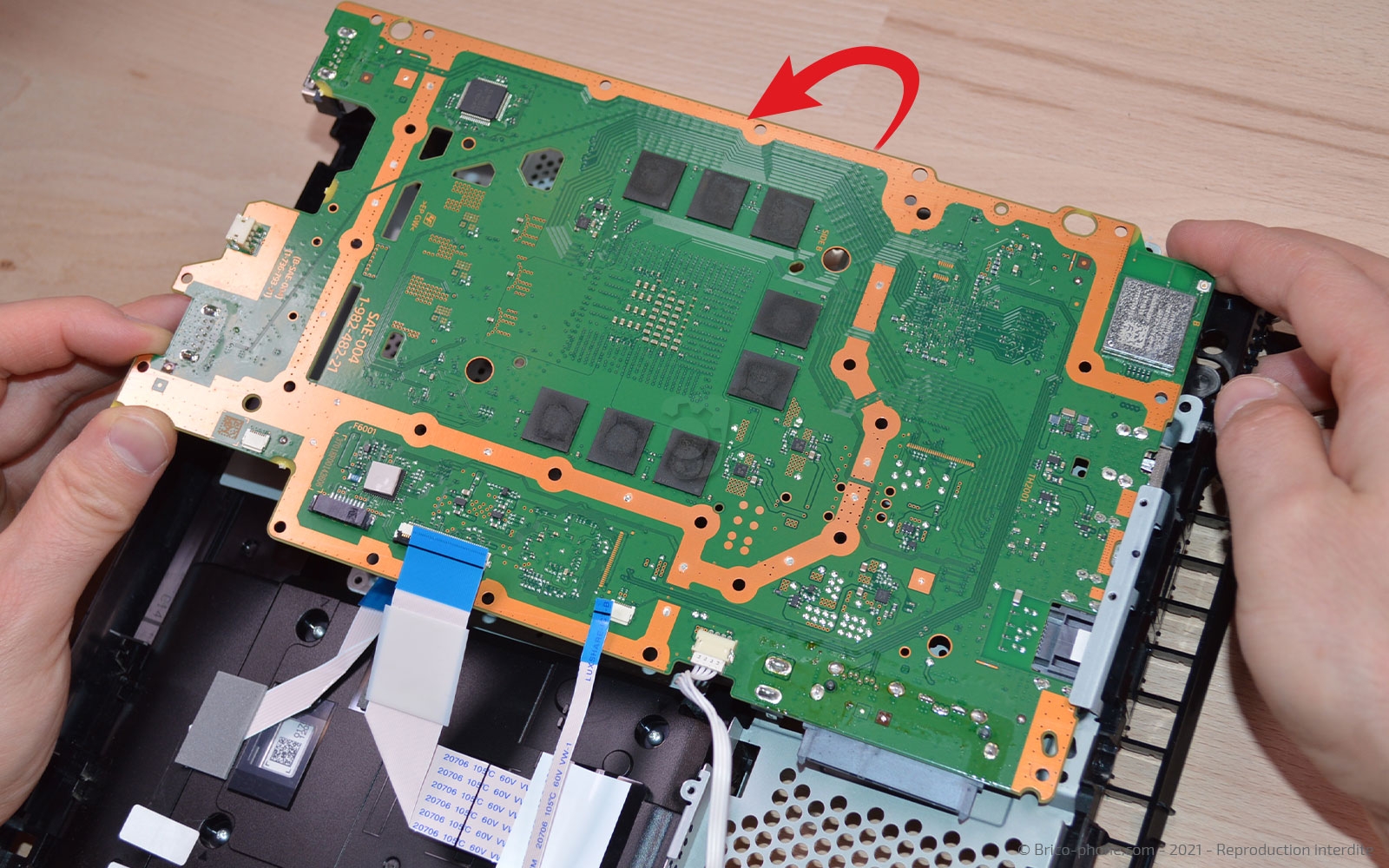

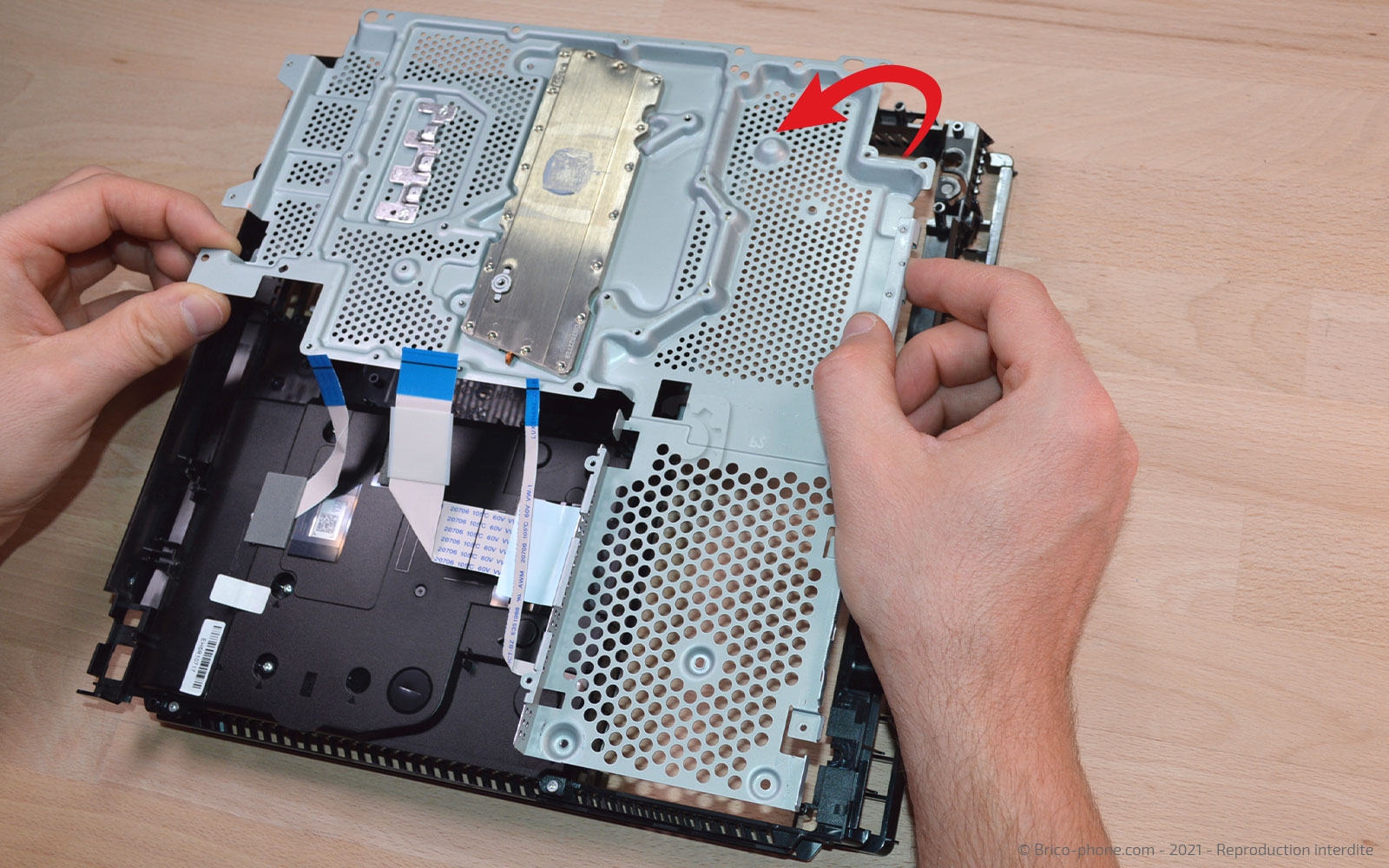

Etape 15 Extraire la carte-mère

Vous pouvez maintenant extraire la carte-mère, puis la plaquette métallique avec le dissipateur thermique.
Etape 16

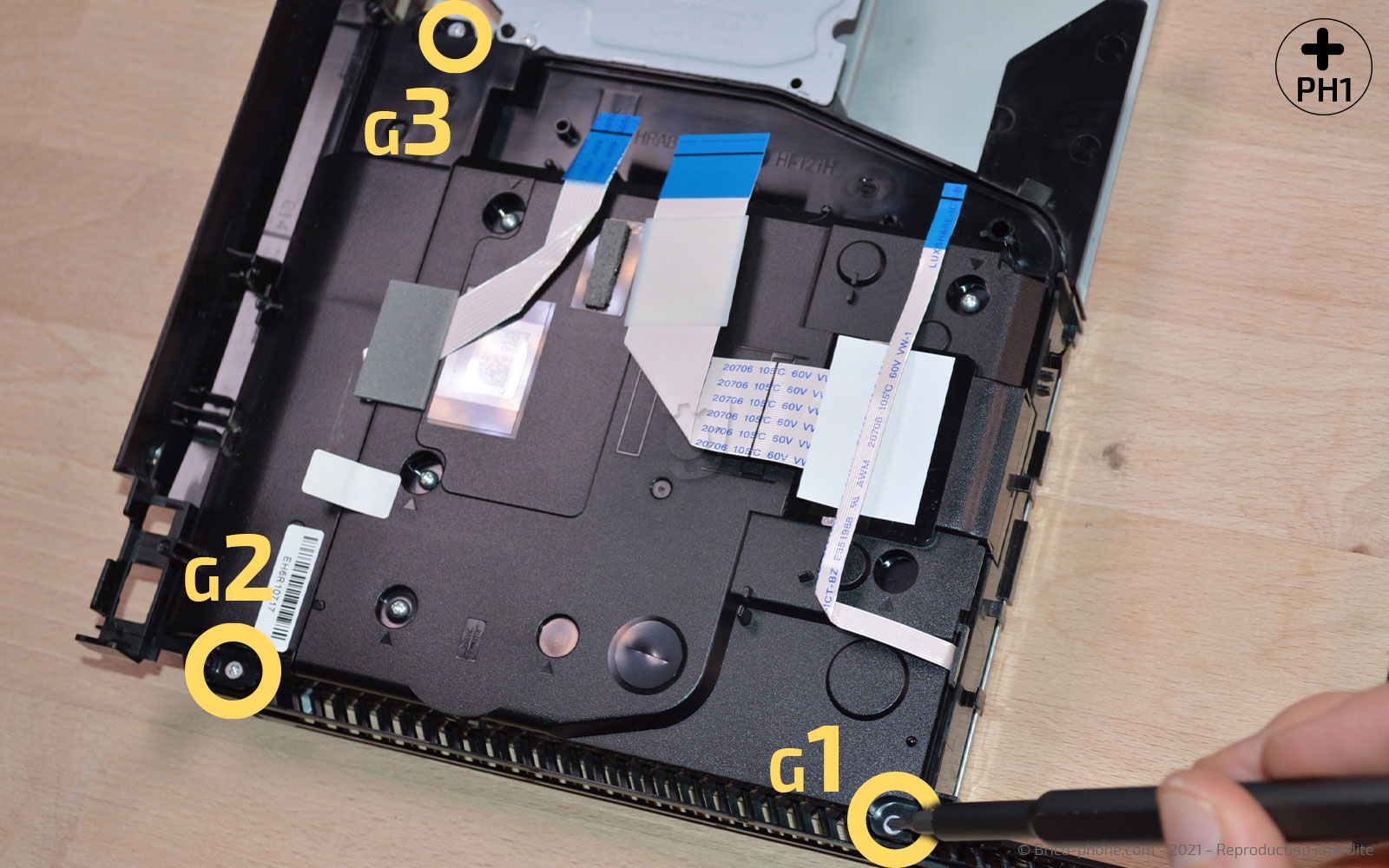

Etape 16 Retirer le lecteur Blu-ray

Avec le tournevis cruciforme, dévissez les vis G1 à G3, puis soulevez le lecteur blu-ray afin de le sortir de la console.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€

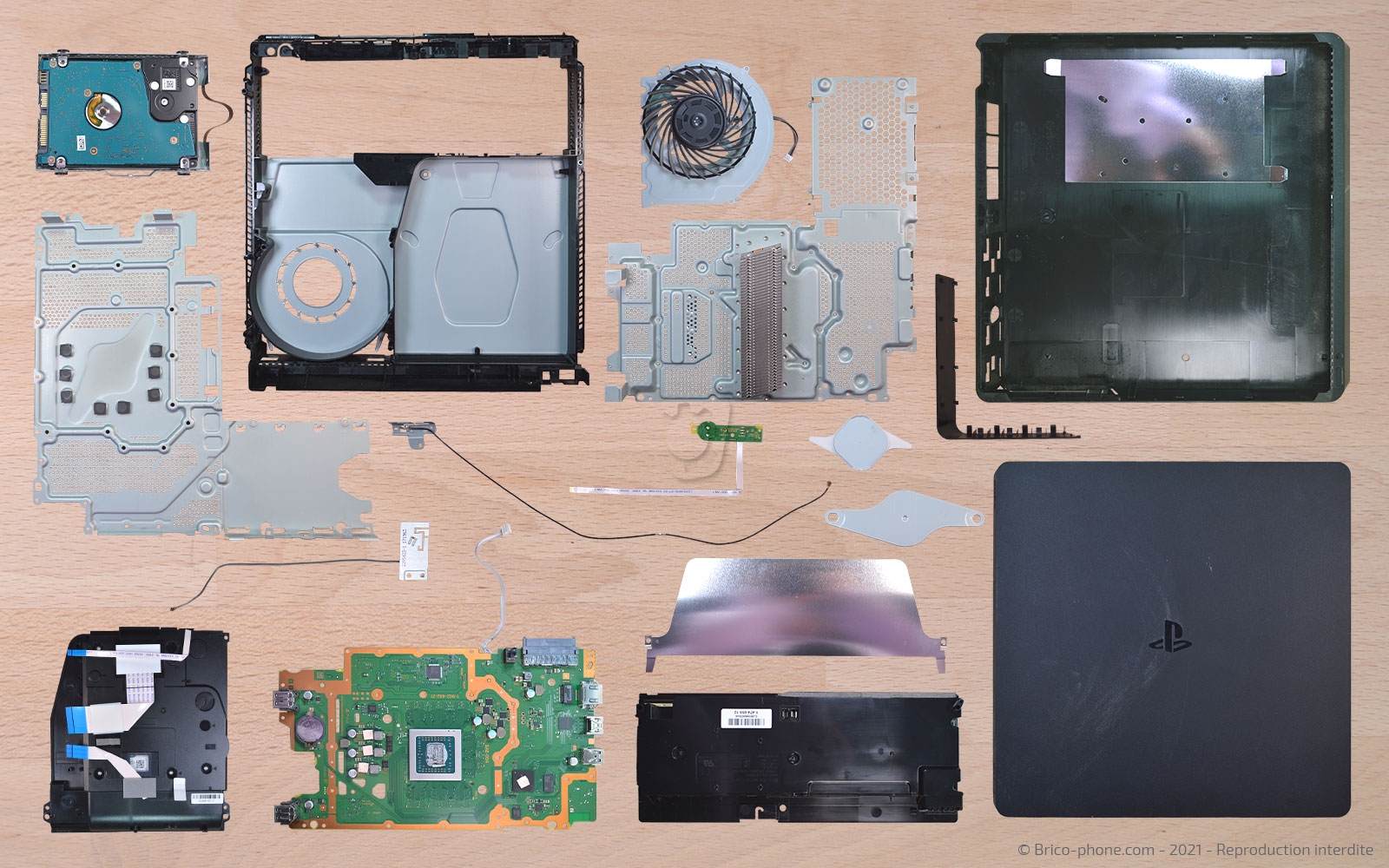

Conseil pour le remontage

Vous pouvez maintenant reprendre le tutoriel en sens inverse afin de monter le nouveau lecteur Blu-ray et pouvoir jouer à vos jeux préférés.
