Sony Playstation Playstation 4 SLIM

Démontage complet de la Console sur Playstation 4 SLIM

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 14/20

Temps estimé 60 min

Difficulté 4/5 (Difficile)

Diagnostic

Découvrir les composants de la Sony playstation 4 Slim.

Changer l'alimentation de votre console.

Vous ne pouvez plus lire vos jeux.

Vous avez un problème avec votre console Sony Playstation 4 Slim ? Vous ne pouvez plus l'allumer ? Vous ne pouvez plus lire vos jeux préférés ? Votre console chauffe anormalement ?

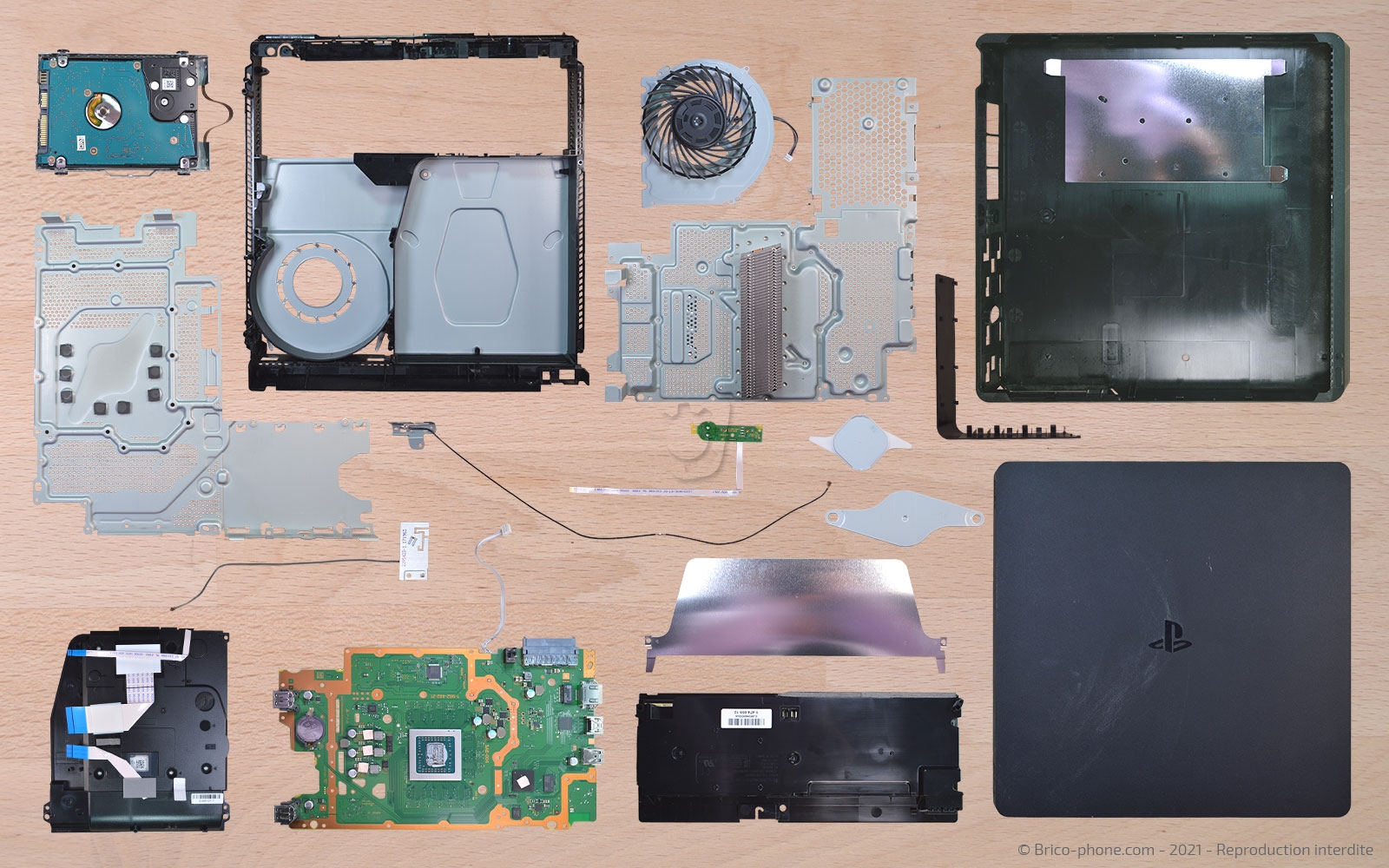

Ce démontage complet vous permet de voir tous les éléments qui composent votre console et de changer la pièce défectueuse.

Outils nécessaires

Kit d'outils pour PS5 spécialement composé par nos techniciens

9.90 €

Voir plus d'outils

Avant de débuter

Avant de vous lancer dans votre réparation, il faut regarder si vous avez le bon modèle.

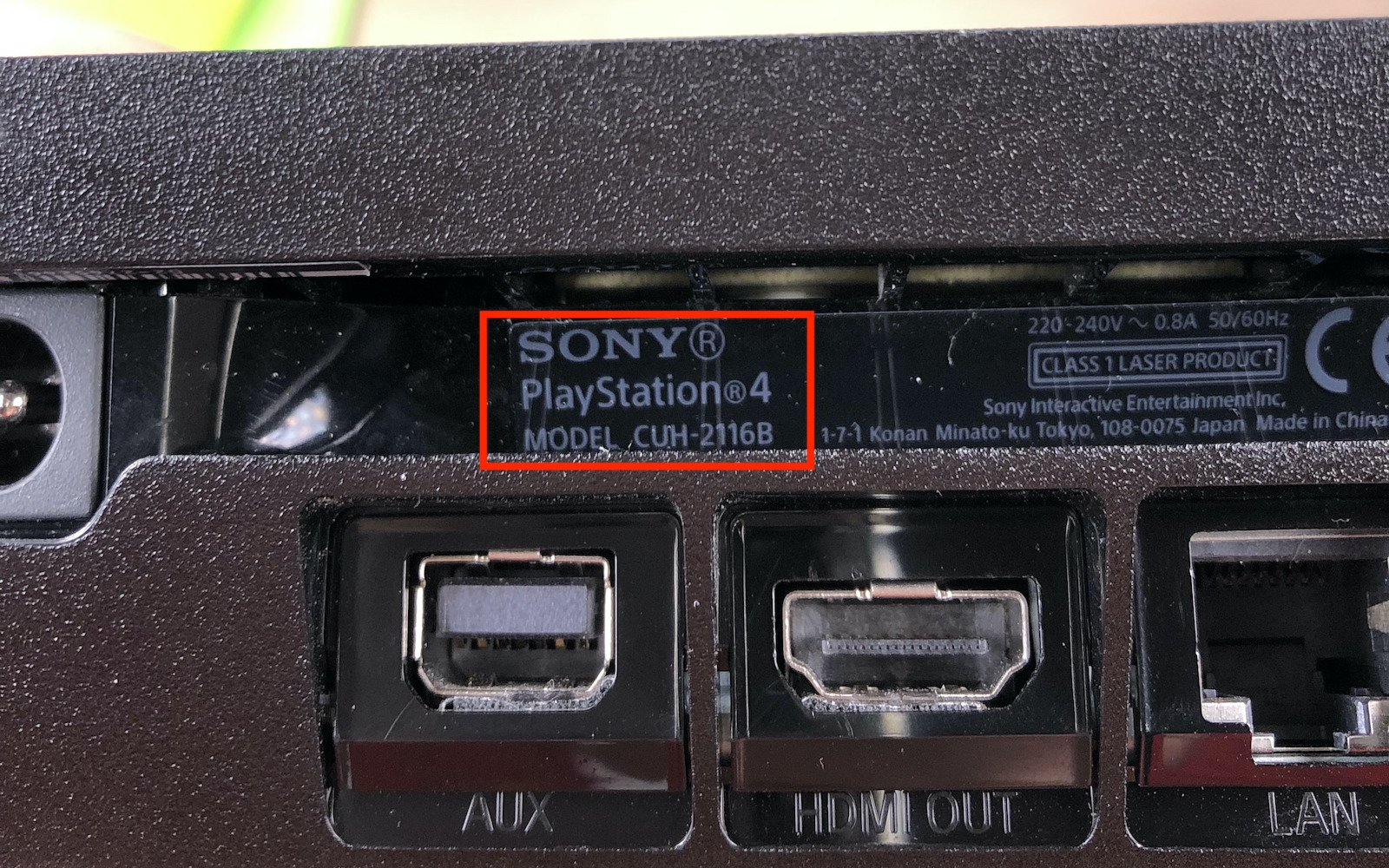

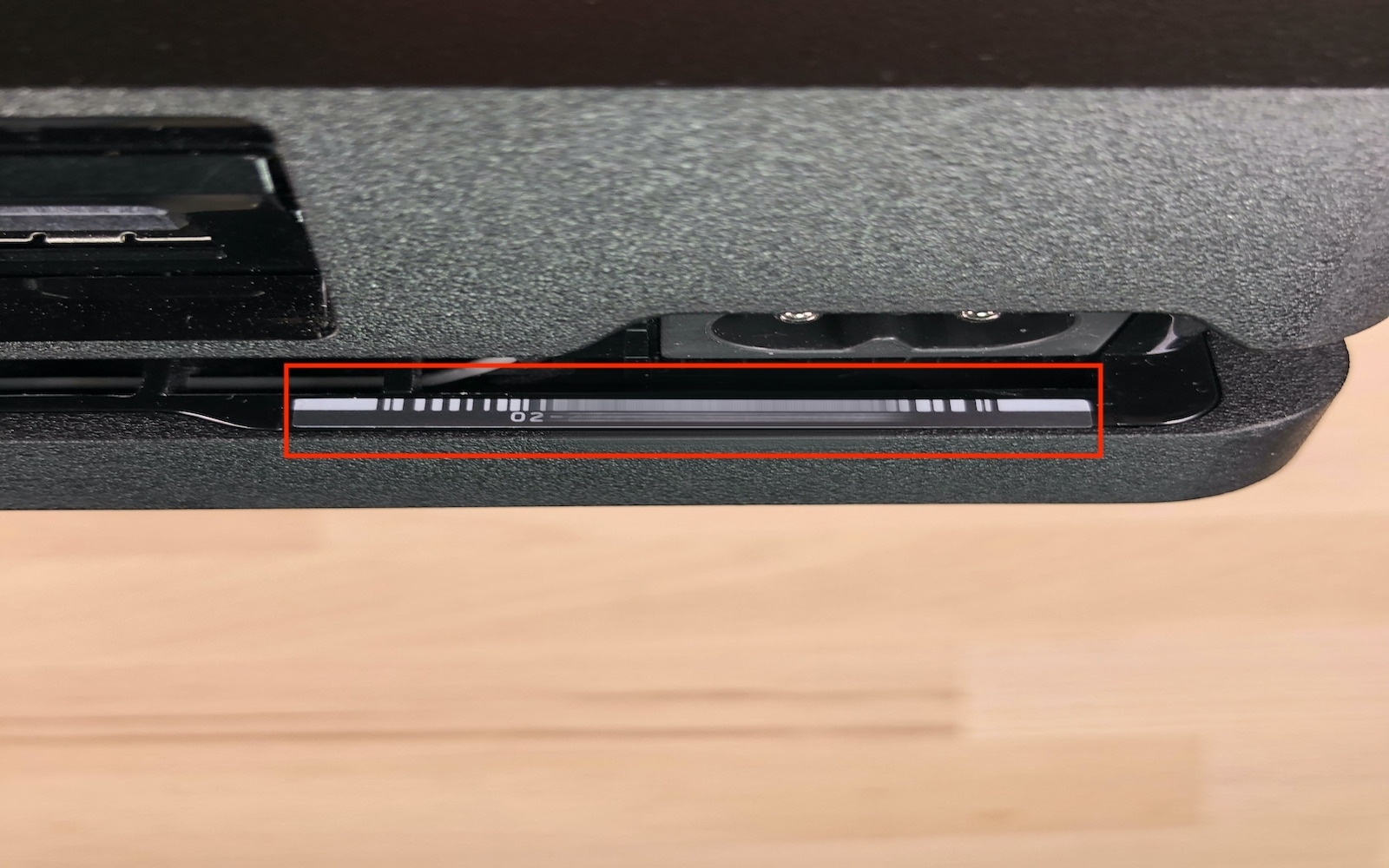

Regardez au dos de votre console, au dessus du port d'alimentation, vous aurez 17 chiffres avec un code barre ou à droite du port d'alimentation, vous trouvez l'inscription CUH-20XX, qui montre bien que vous possédez bien une Playstation 4 Slim.

Etape 1

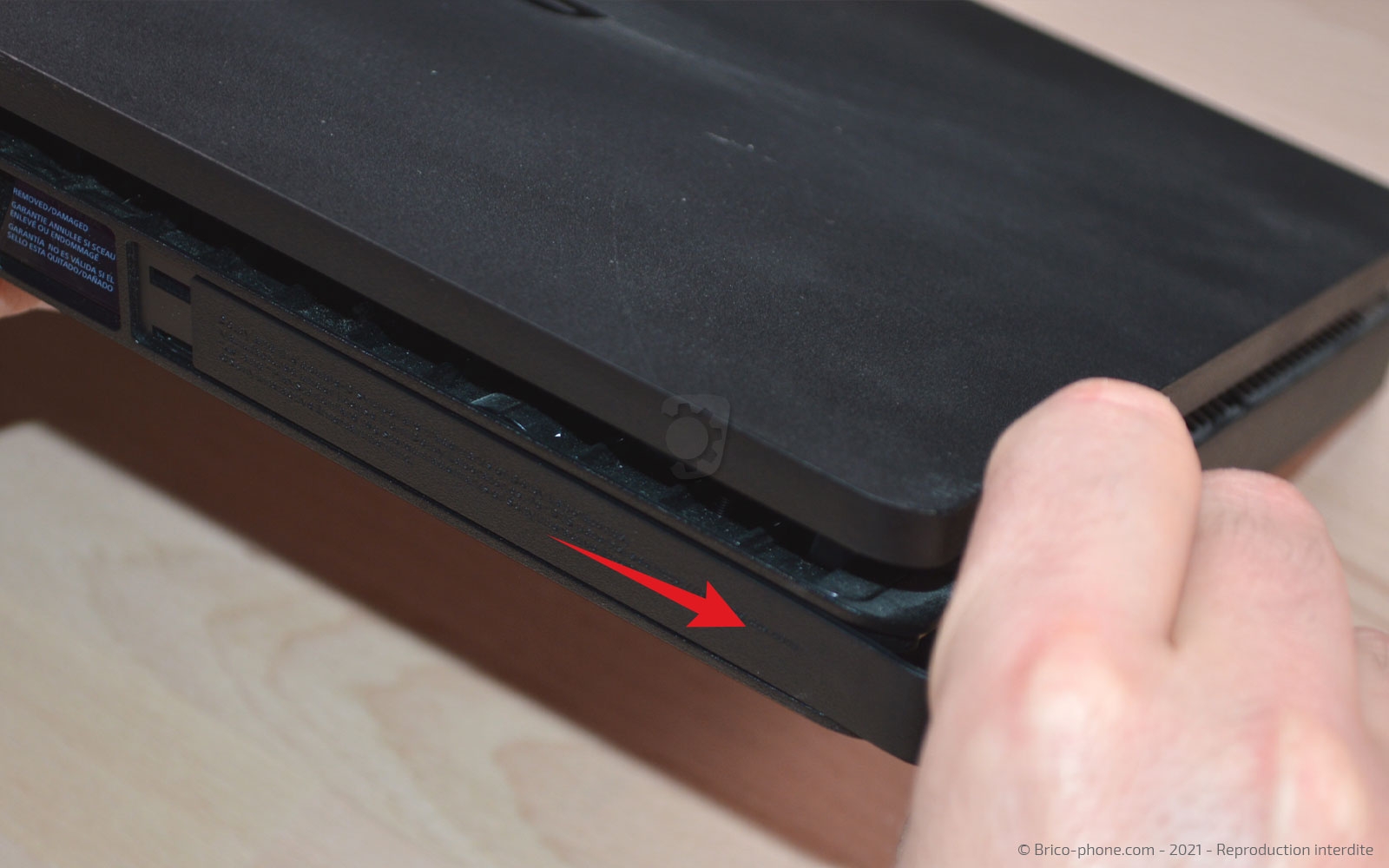

Etape 1 Retirer le cache HDD

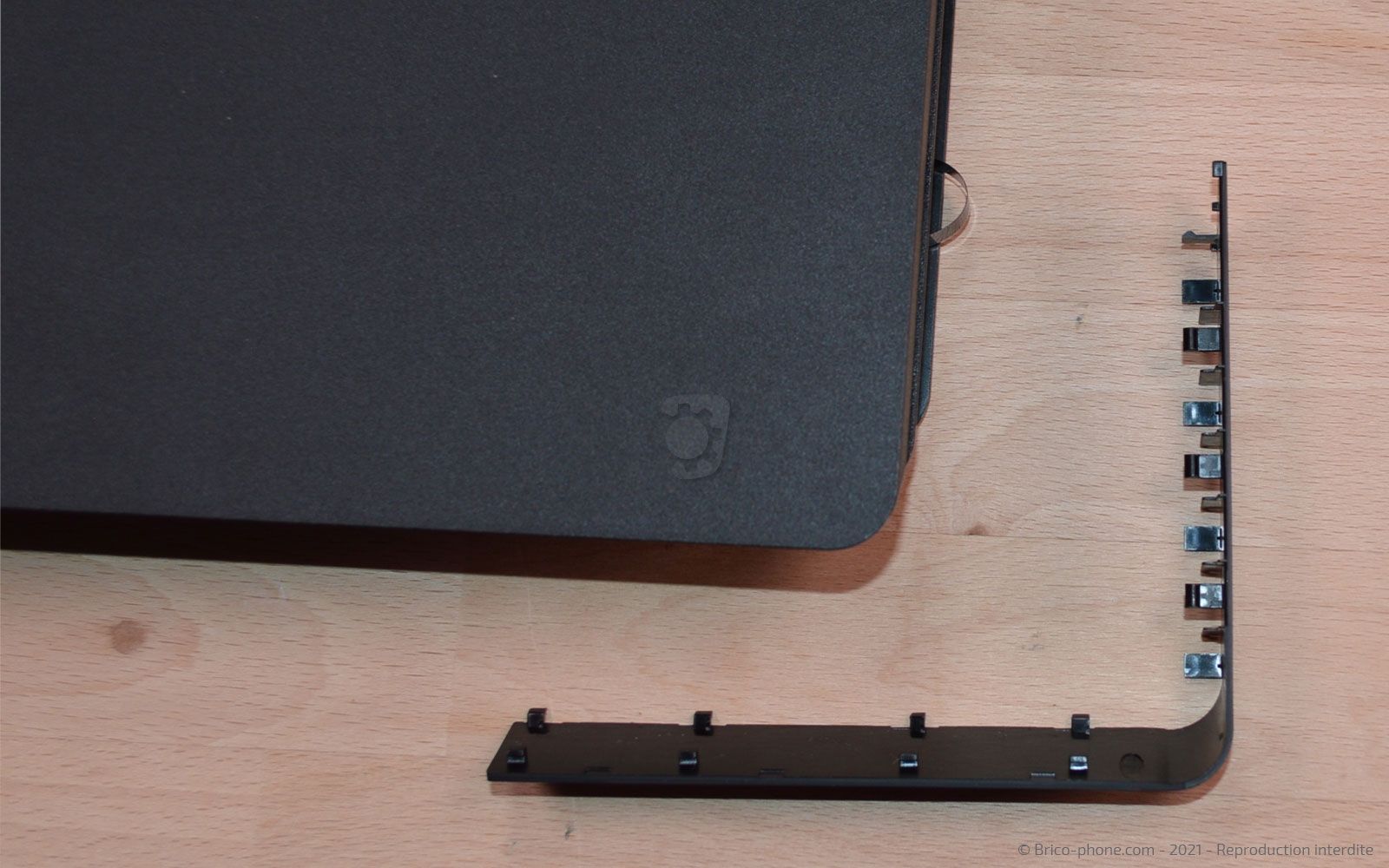

Déclipsez le cache avec le levier puis faites-le glisser pour l'ôter.

Outils

Levier Nylon

Etape 2

Etape 2 Ôter le HDD

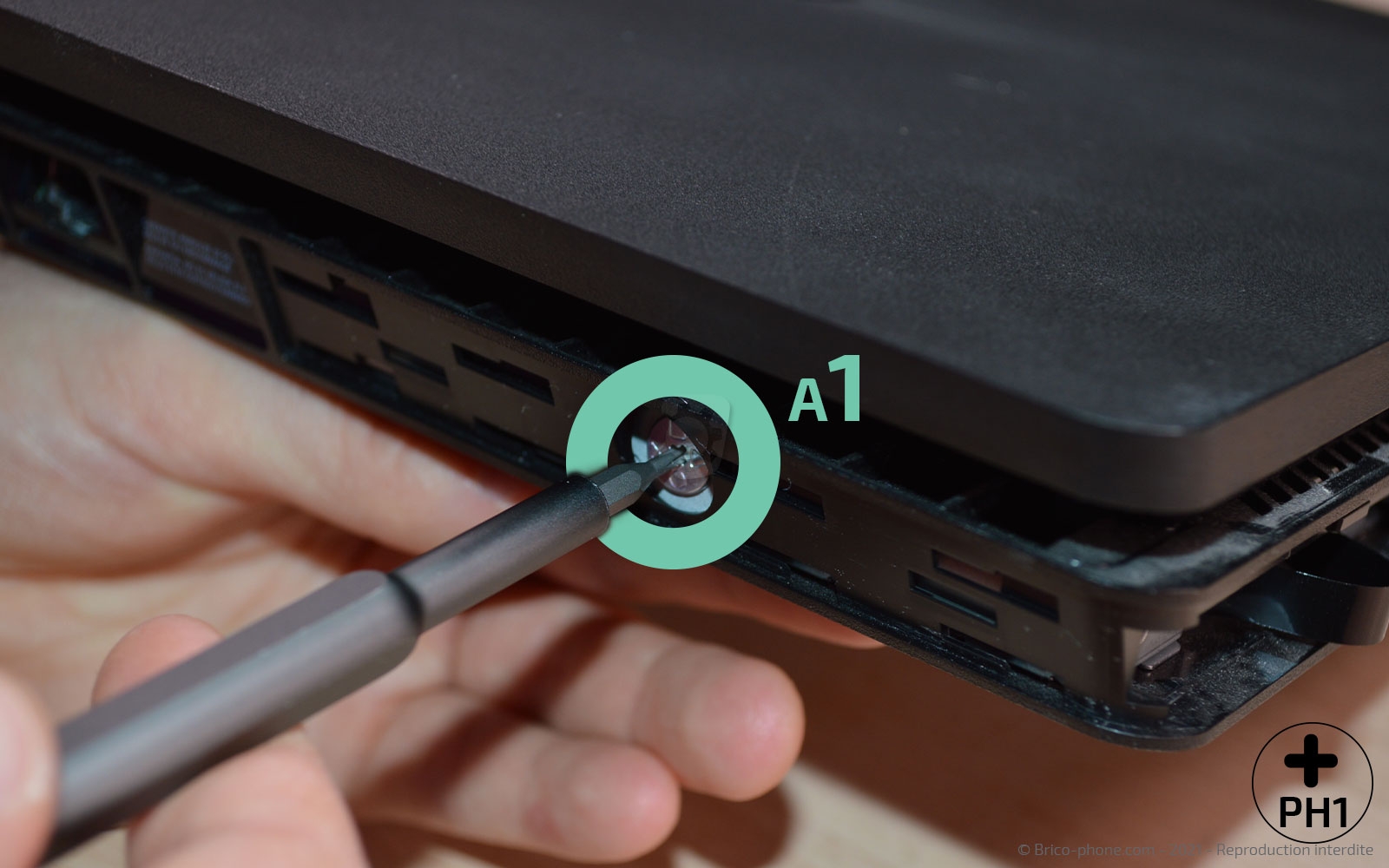

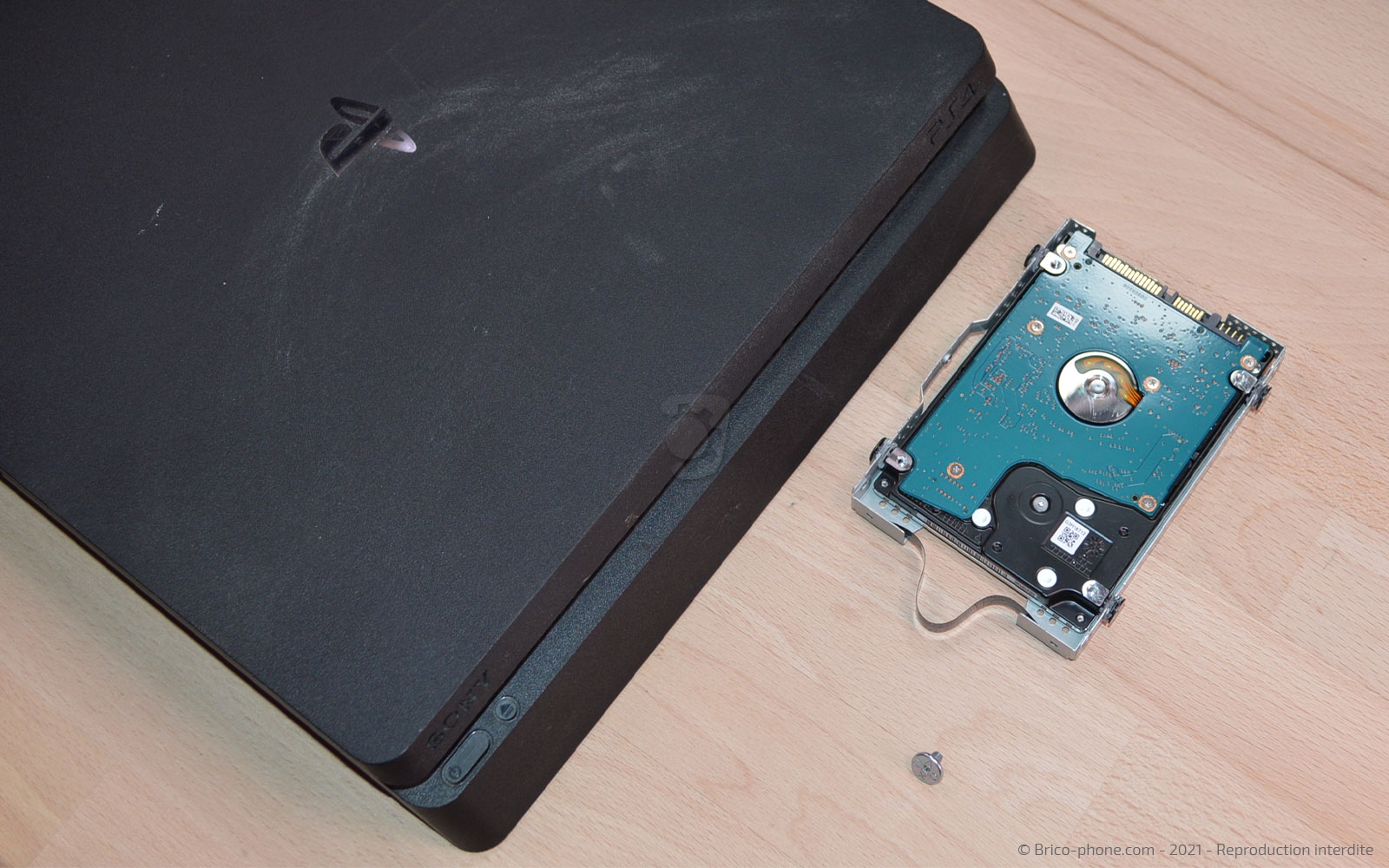

Dévissez la vis cruciforme, puis tirez sur la languette noire afin d'extraire le disque dur de la console.

Outils

Tournevis Cruciforme

Etape 3

Etape 3 Dévisser la vis du capot inférieur

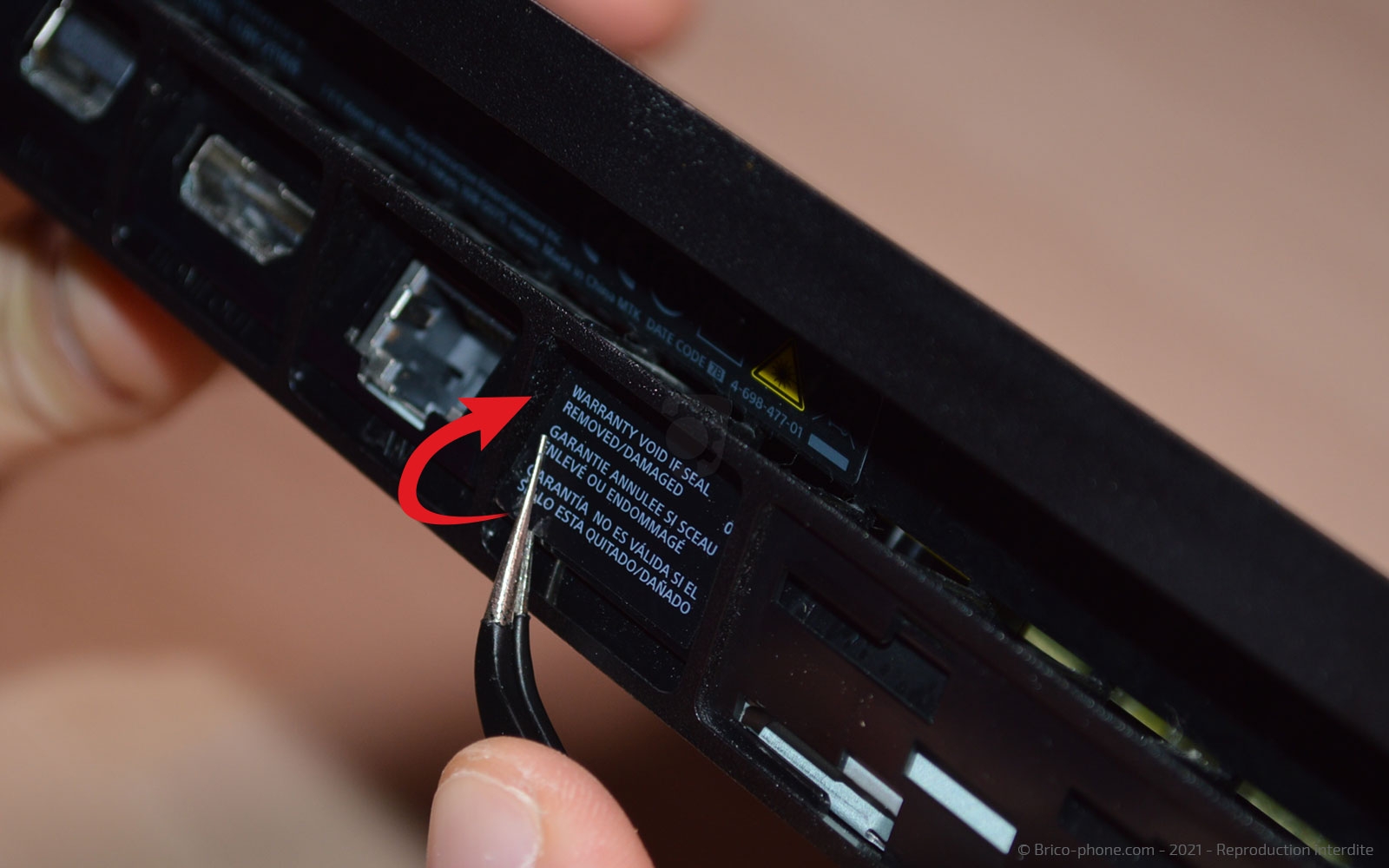

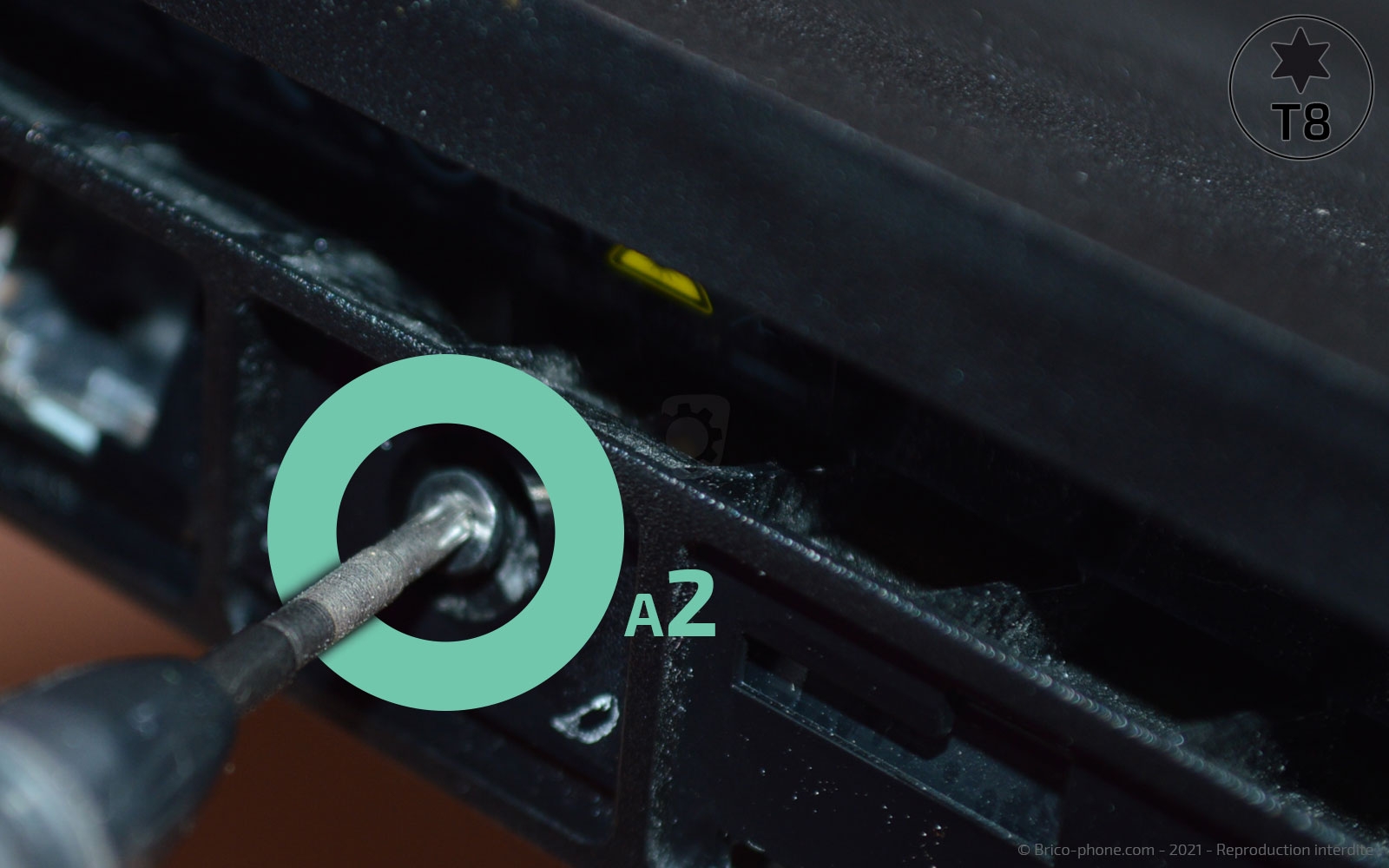

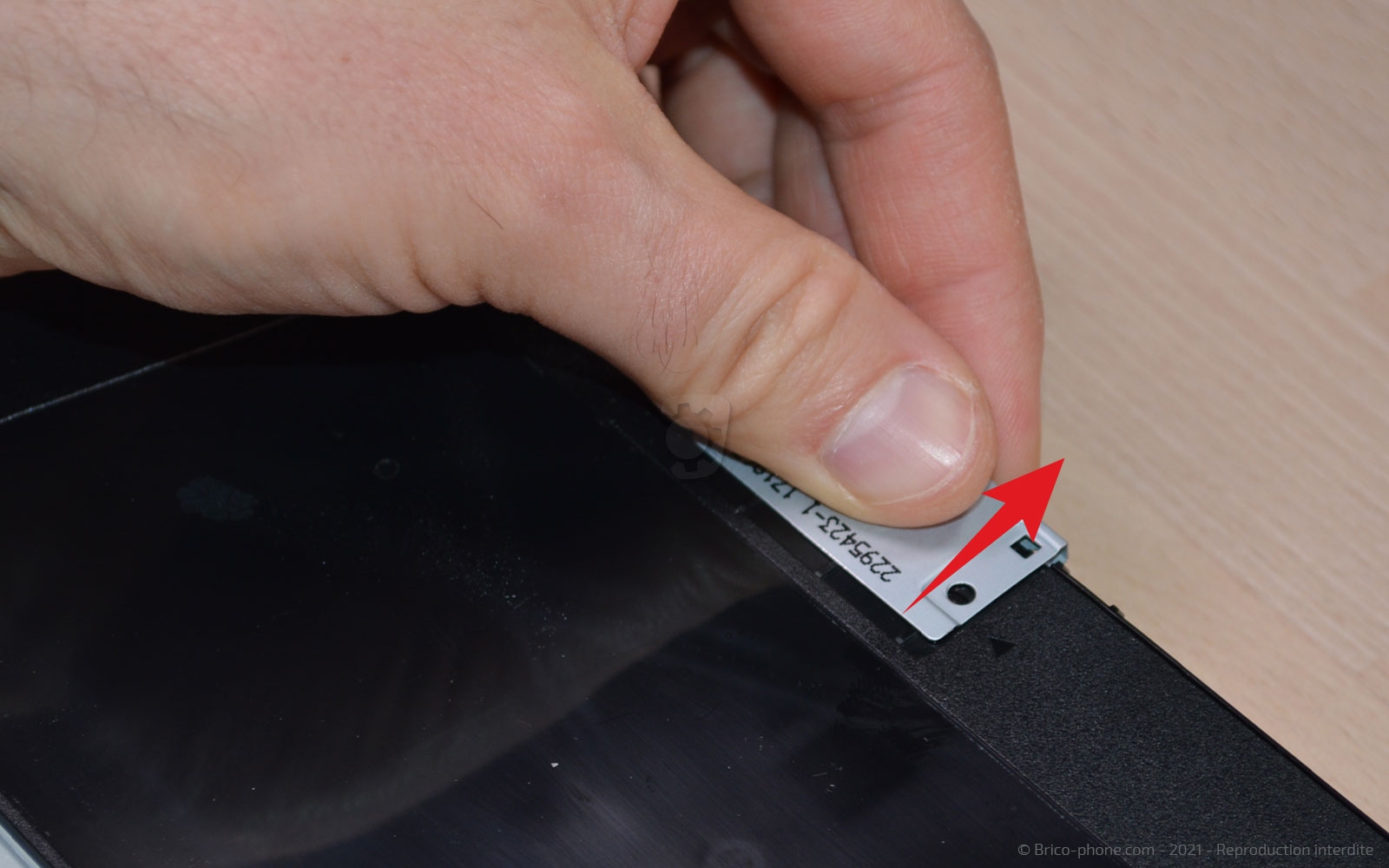

Avec la pincette en métal, retirez l'autocollant de garantis, puis dévissez la vis Torx 8.

Outils

Pince Brucelles

Tournevis Torx

Etape 4

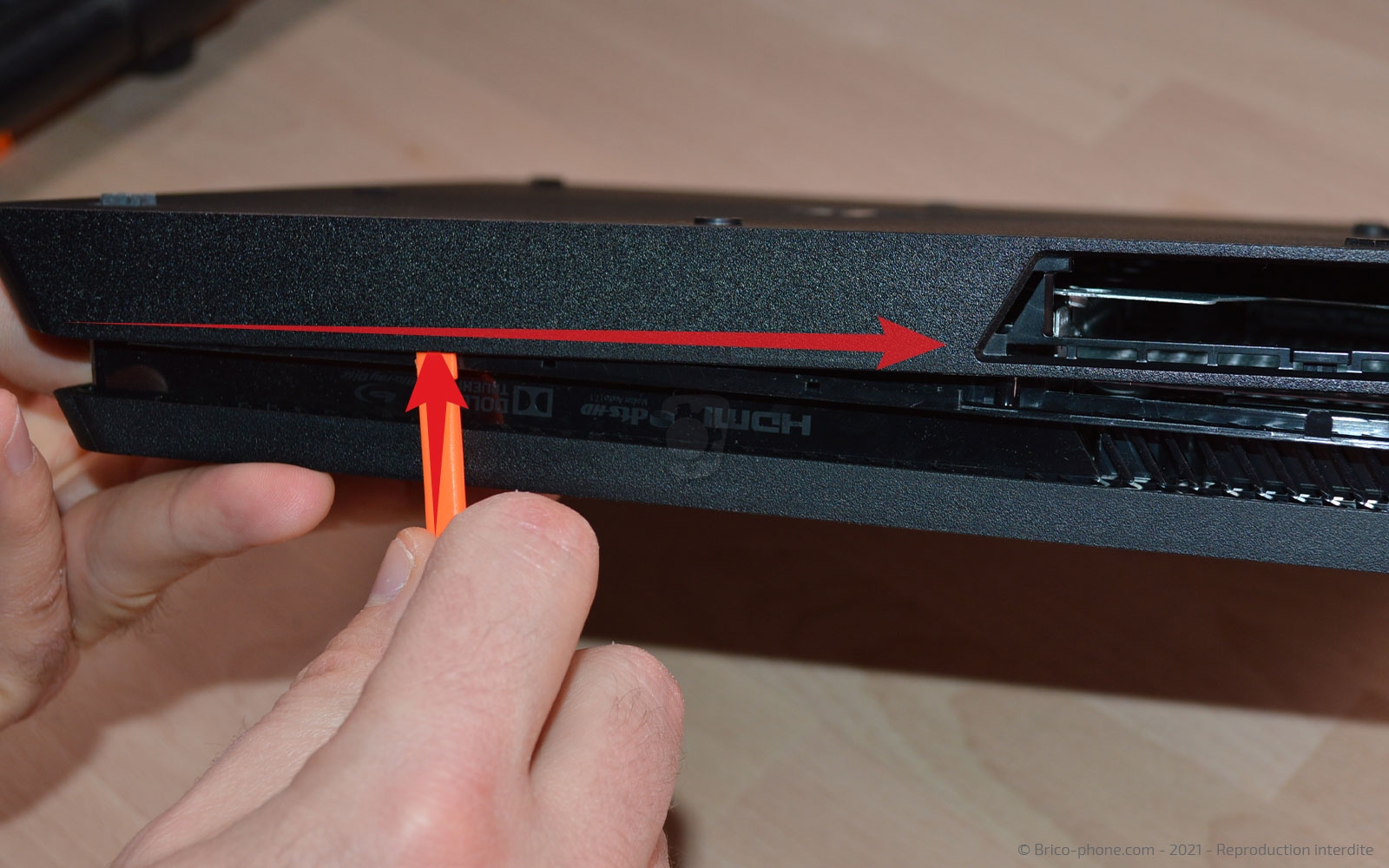

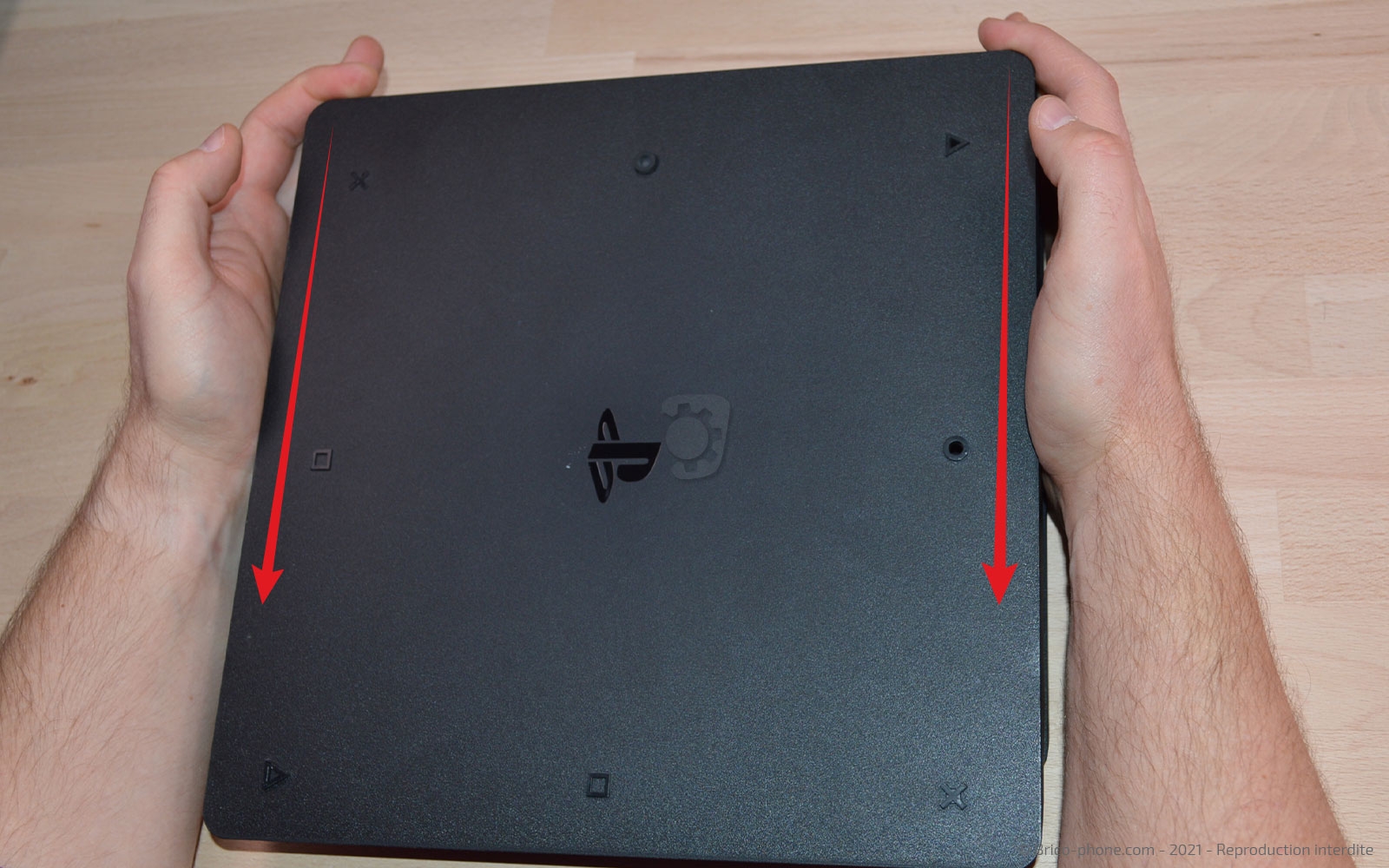

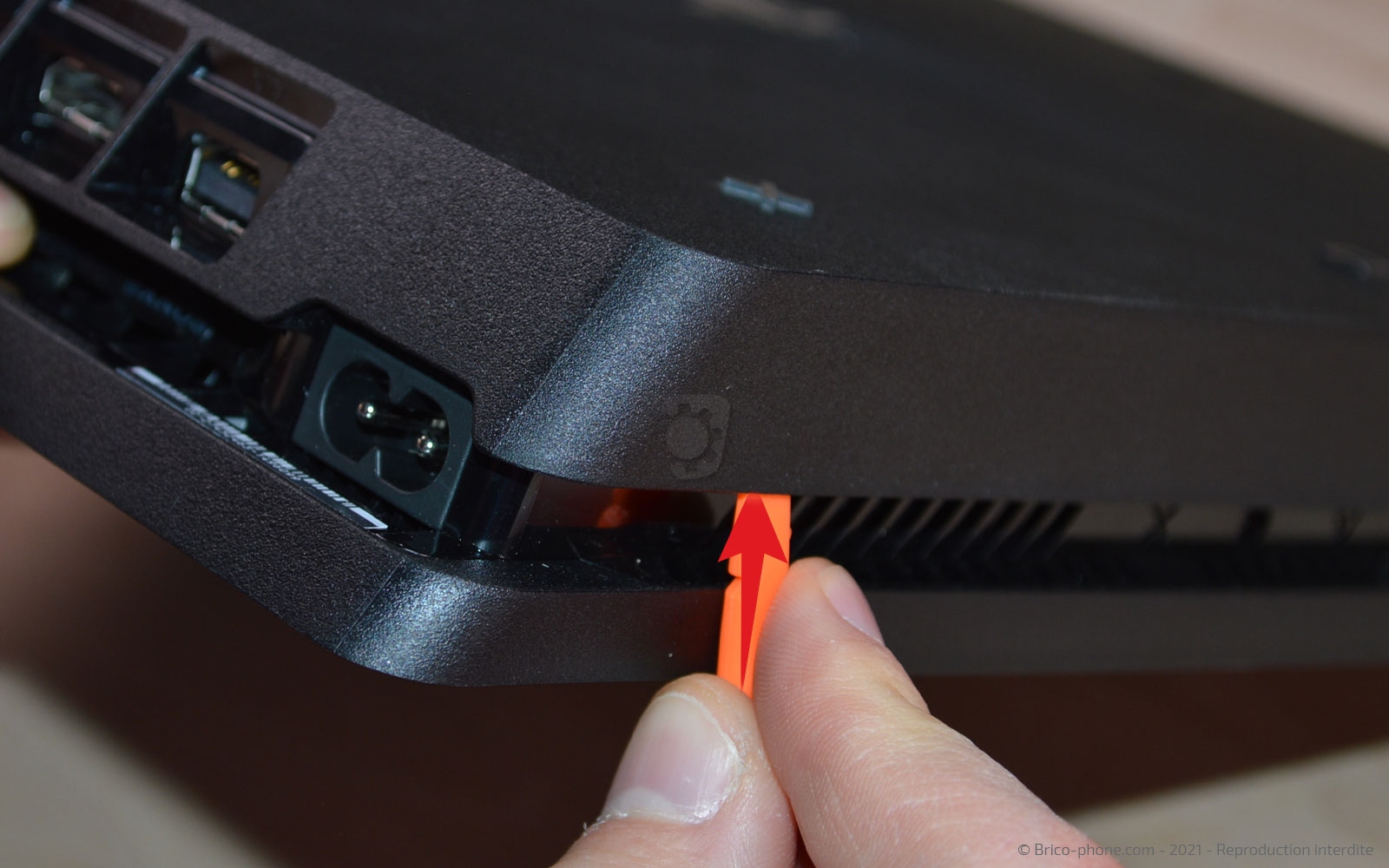

Etape 4 Enlever le capot inférieur

Retournez la console et déclipsez tout le tour de la coque avec le spudger, une fois les côté et l'arrière enlevez, faites-la glisser vers vous pour la retirer.

Outils

Levier Nylon

Etape 5

Etape 5 Ôter le capot supérieur

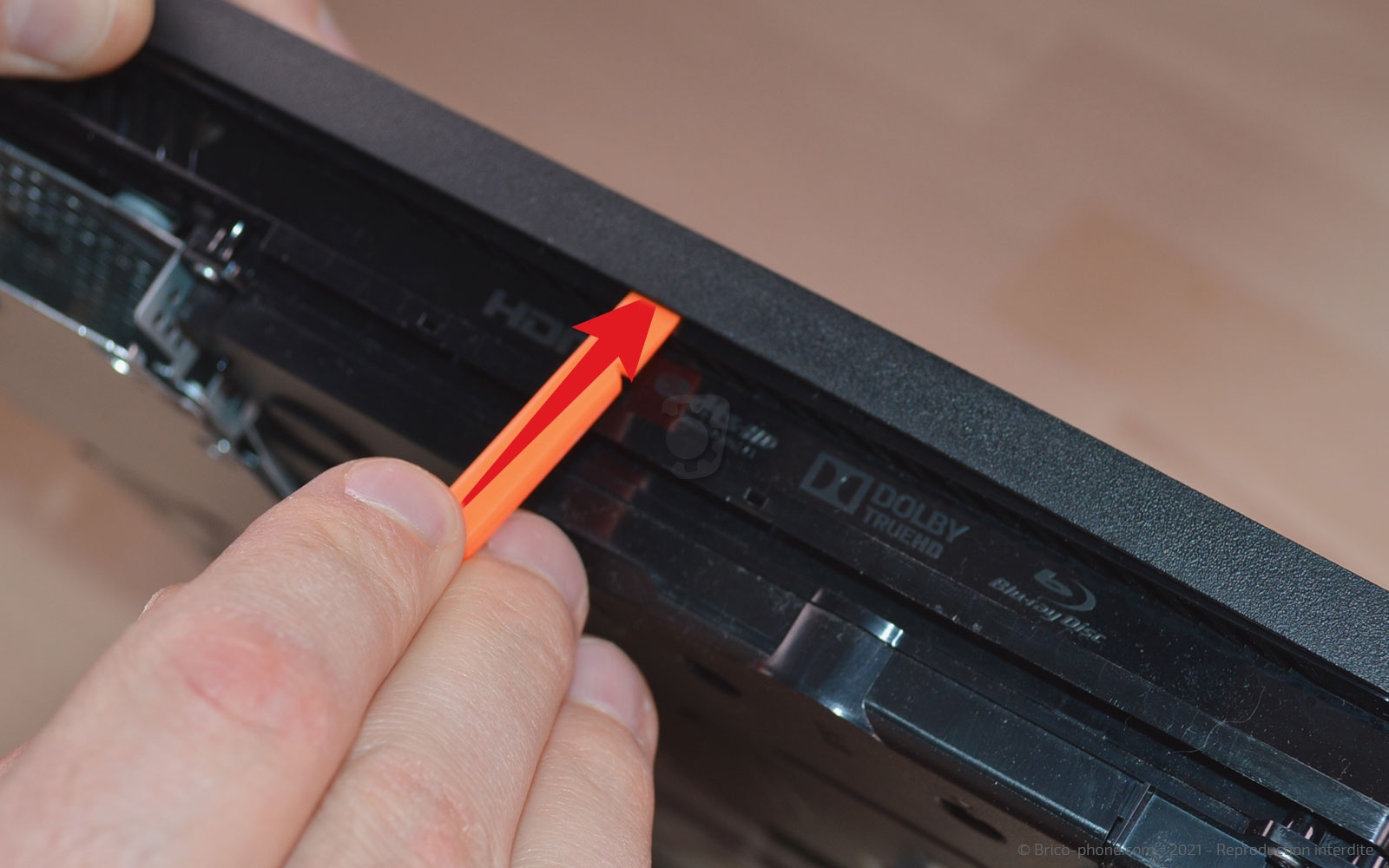

Retirez le capot supérieur avec le spudger.

Outils

Levier Nylon

Etape 6

Etape 6 Déconnecter la carte-mère

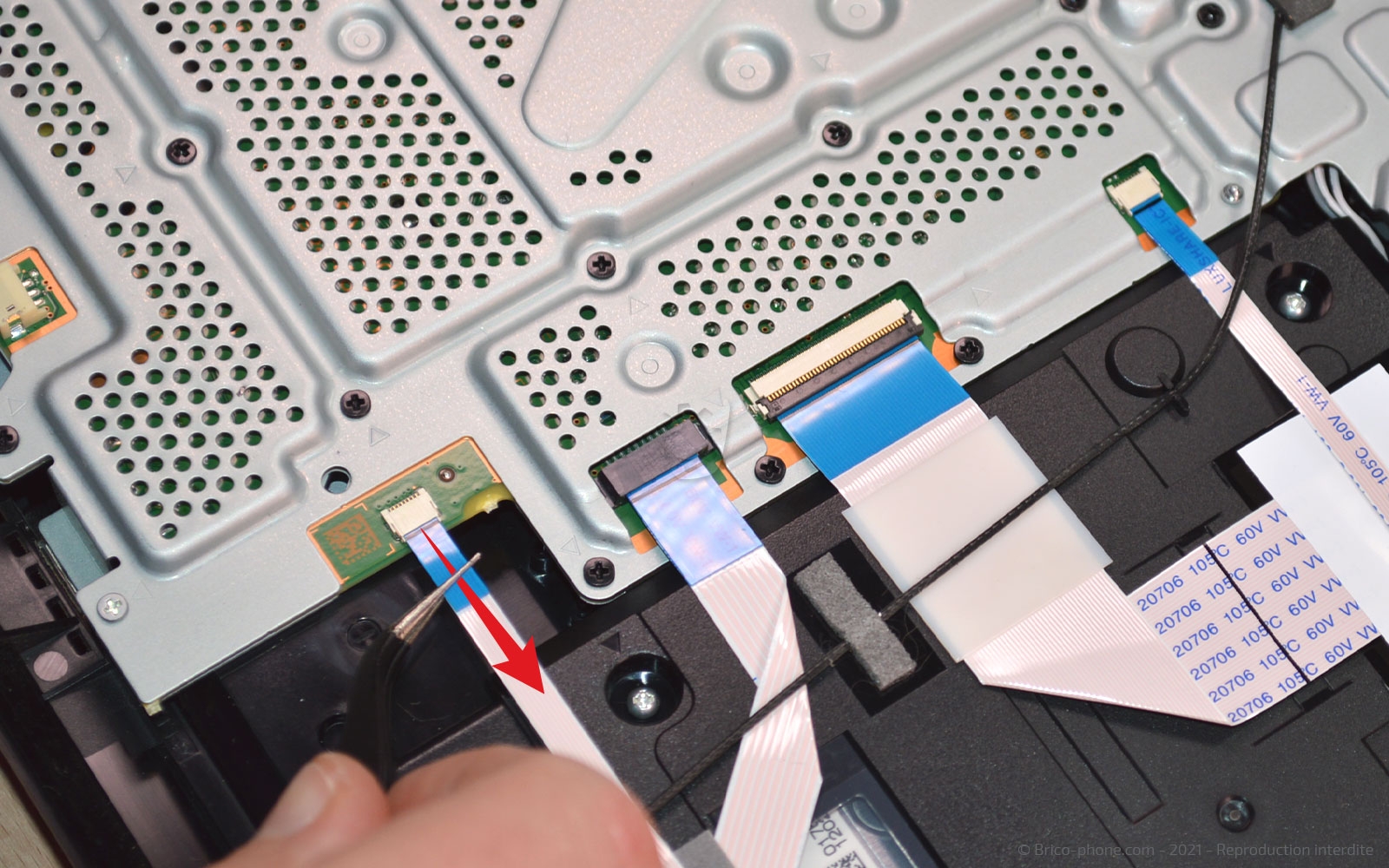

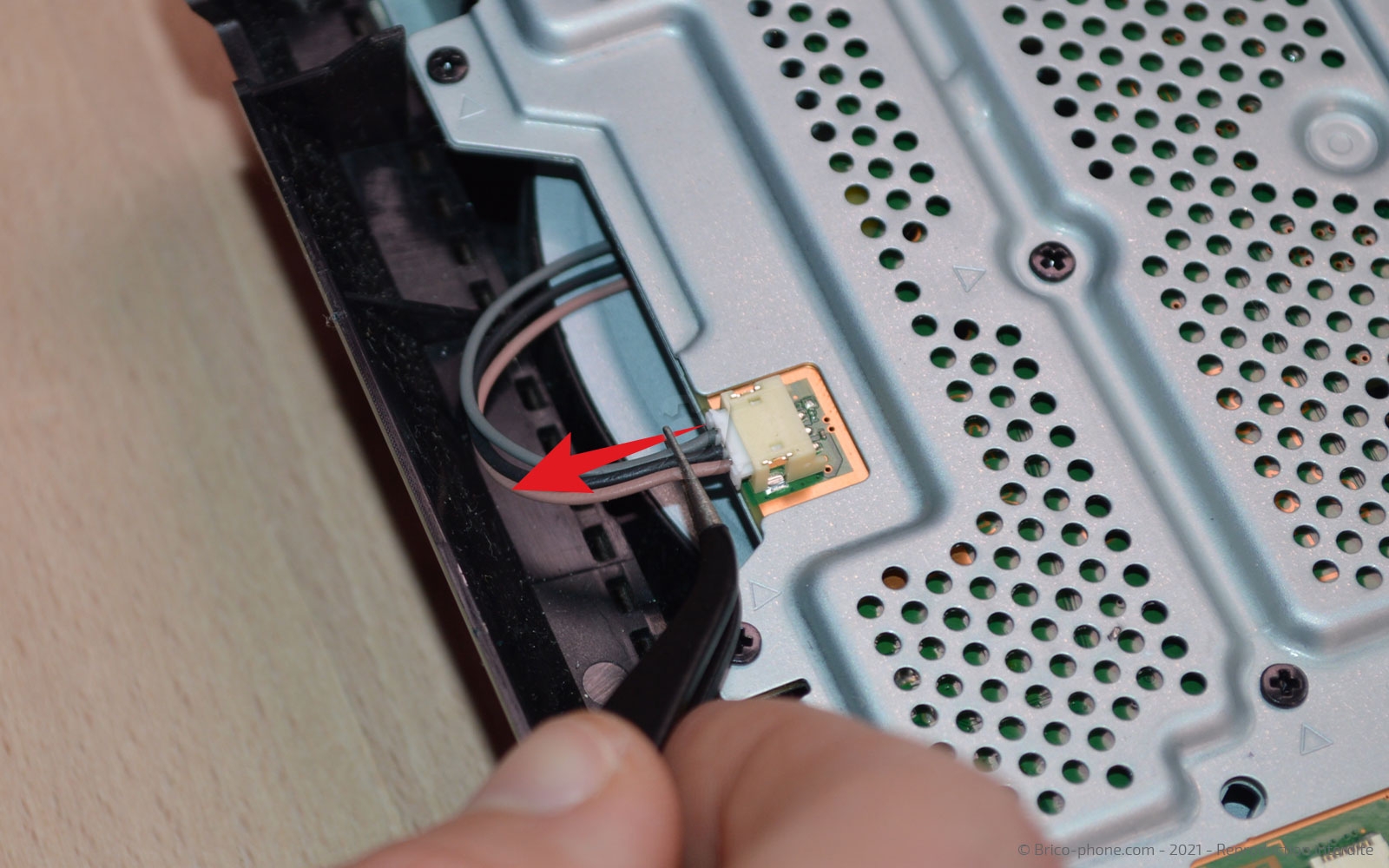

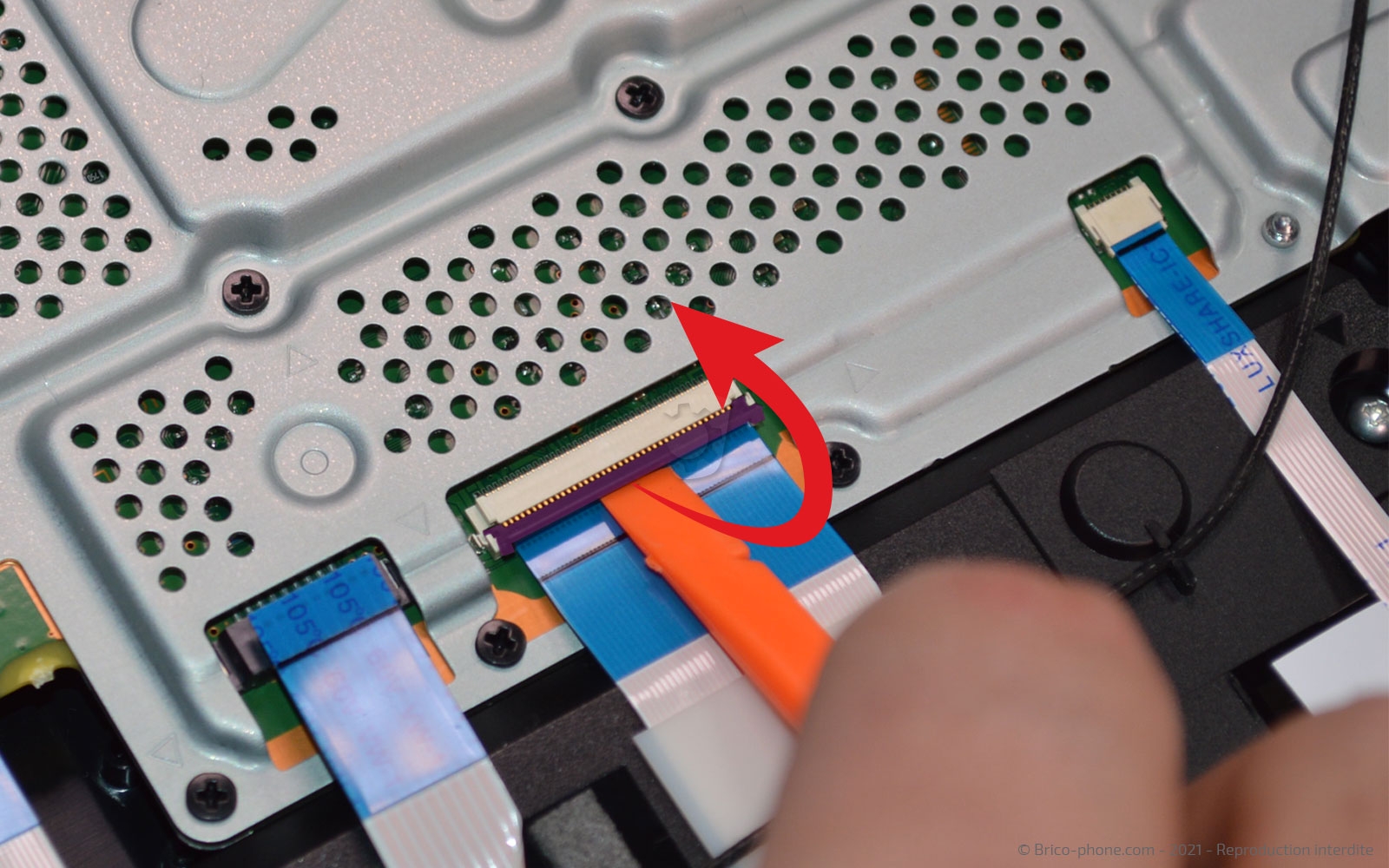

Avec la pincette, déconnectez la nappe avec les fils, puis les nappes bleues. Pour la plus grande, il faudra soulever le clapet afin de la libérer avant de la tirer.

Outils

Levier Nylon

Pince Brucelles

Etape 7

Etape 7 Déconnecter la carte-mère Bis

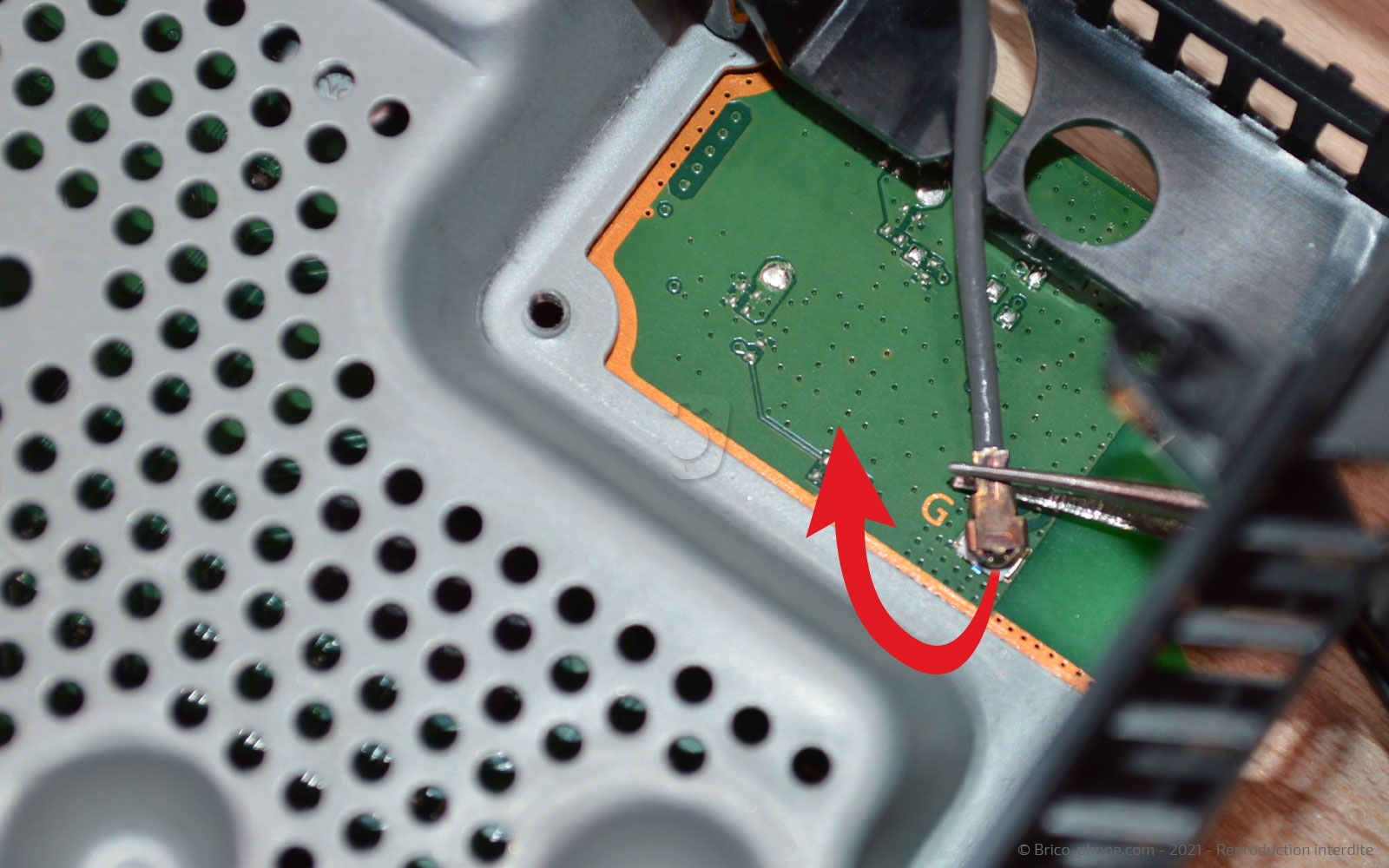

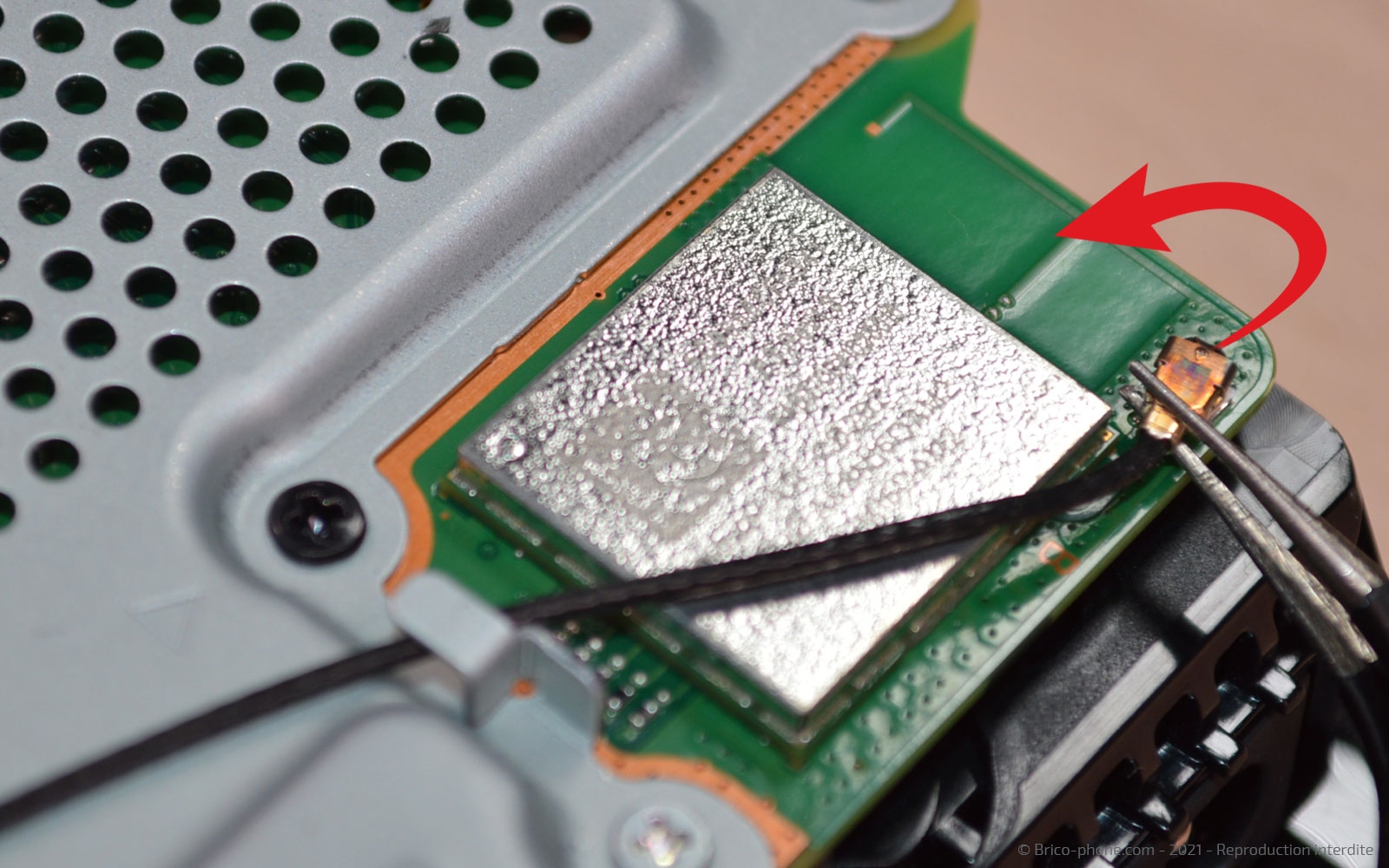

Toujours avec la pincette, déconnectez la dernière nappe bleue et le câble coaxial noir.

Outils

Pince Brucelles

Etape 8

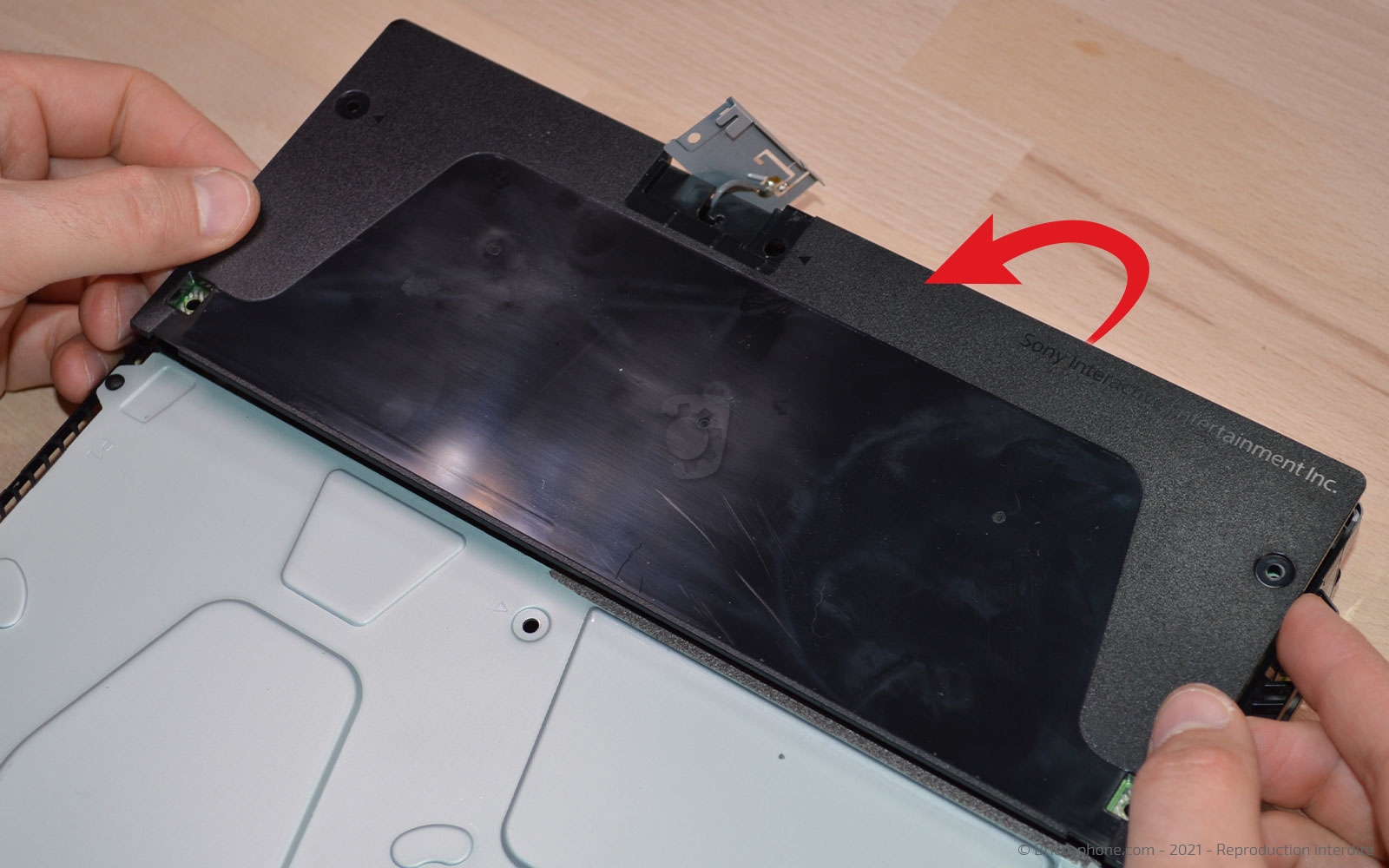

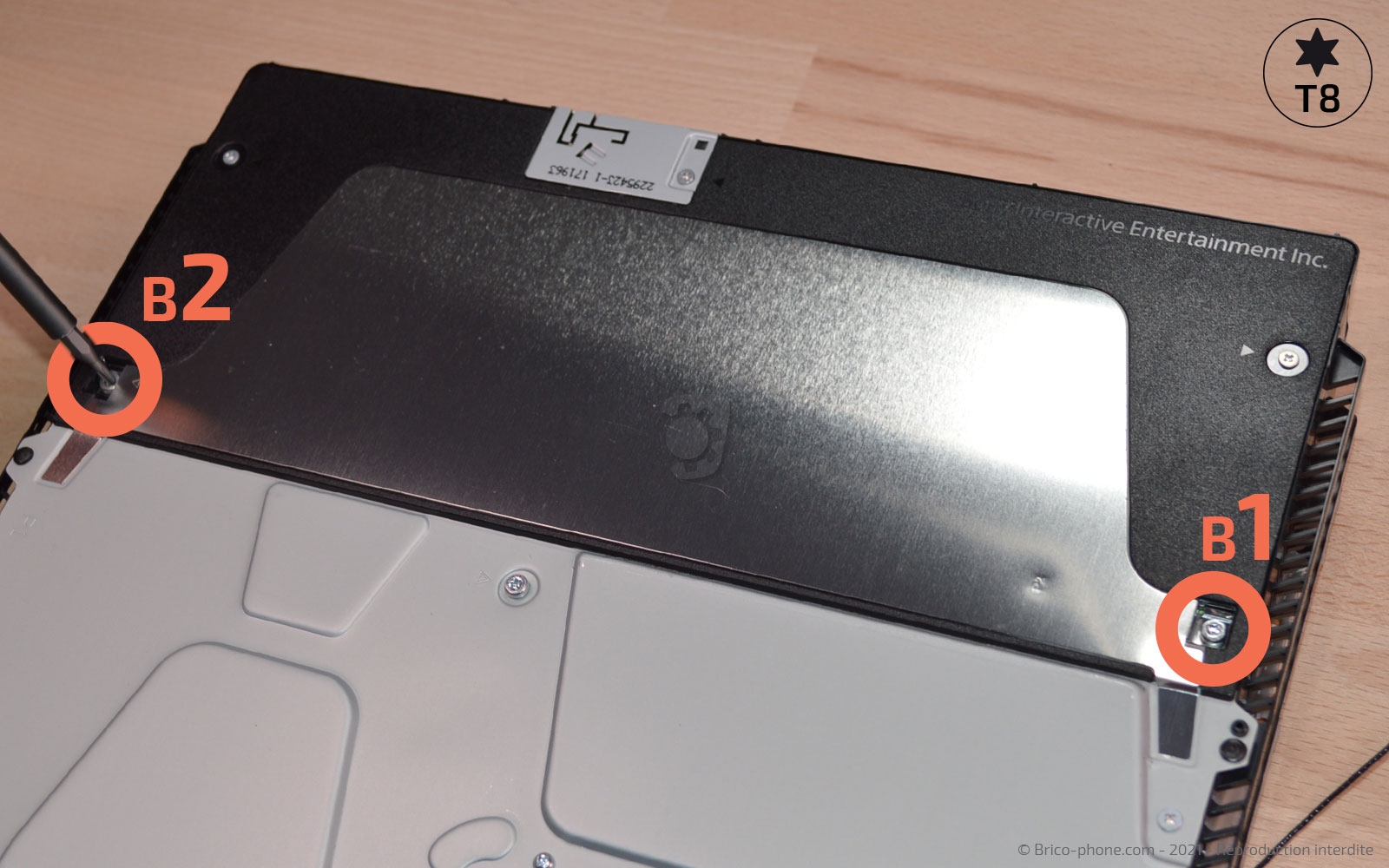

Etape 8 Retirer la plaquette de l'alimentation

Dévissez les 2 vis Torx 8 qui retiennent la plaquette de l'alimentation avant de la retirer.

Outils

Tournevis Torx

Etape 9

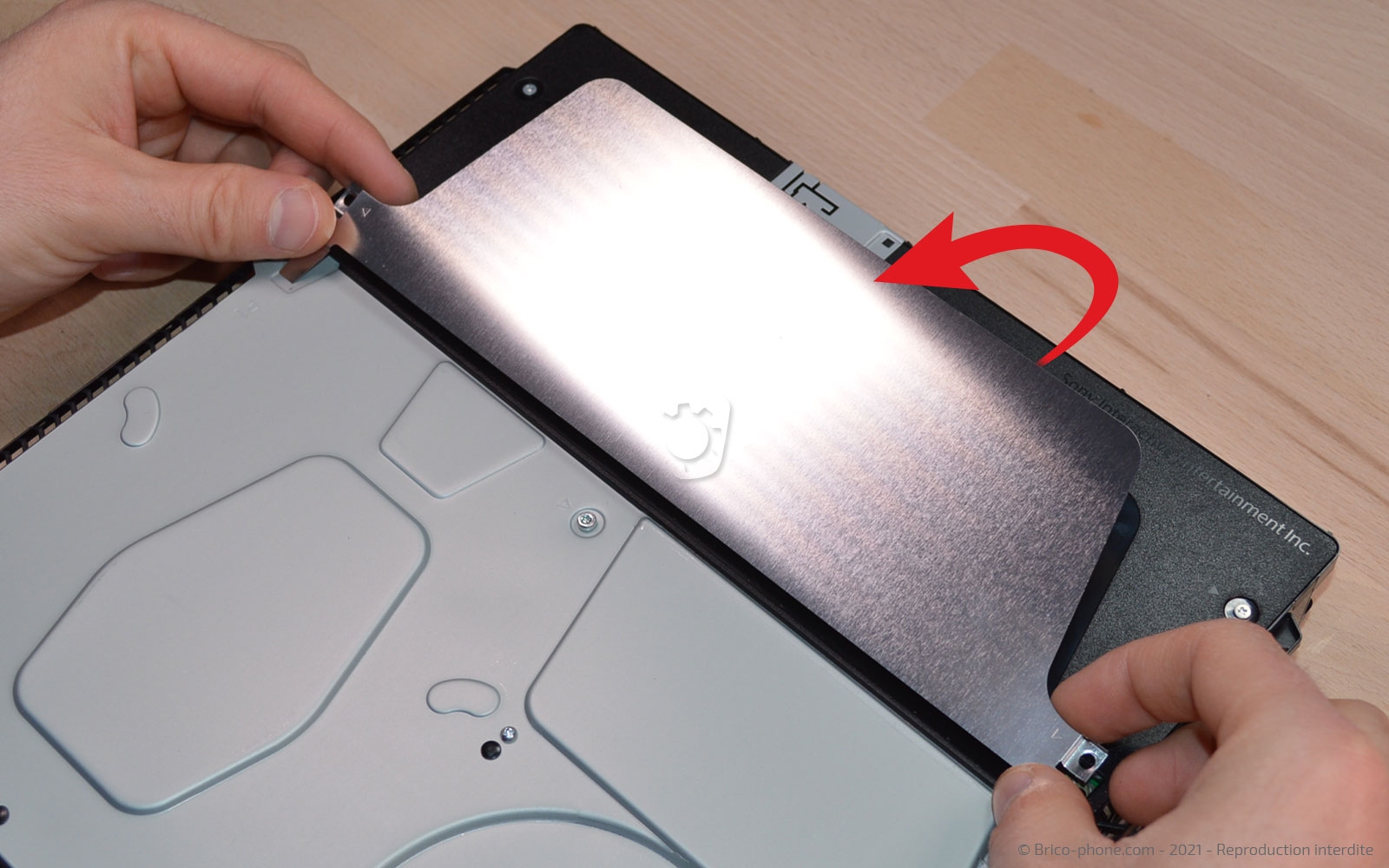

Etape 9 Retirer l'antenne de l'alimentation

Il ne vous reste plus qu'à dévisser les vis C1 à C3 avec un tournevis cruciforme afin de retirer la plaquette métallique de l'alimentation. Dévissez aussi la vis qui se trouve sur la plaquette métallique.

Etape 10
