Apple iPhone 3G au 5S iPhone 5

Remise à neuf sur iPhone 5

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 5
Réparation
Note de réparabilité NC
Temps estimé 30 min
Difficulté 3/5 (Moyen)
Diagnostic

Votre iPhone 5 est endommagé en plusieurs points (vitre, batterie, coque)

Vous souhaitez remettre à neuf votre iPhone 5 en toute simplicité

Ce guide photos vous explique comment remettre à neuf votre iPhone 5 avec un châssis complet.
Outils nécessaires
Voir plus d'outils
En option
Etape 1

Etape 1 Retirer les 2 vis du bas du téléphone

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 2a

Etape 2a Retirer la vitre

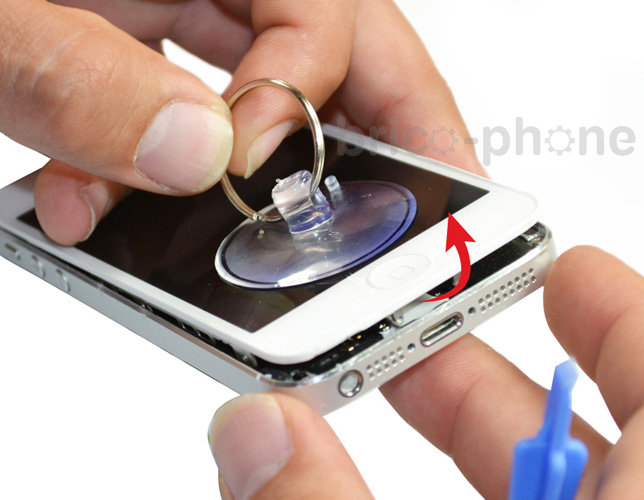

A l'aide d'une ventouse placée près du bouton Home, tirer jusqu'à qu'apparaisse un petit jour entre le châssis et la vitre.
Etape 2b

Etape 2b Retirer la vitre

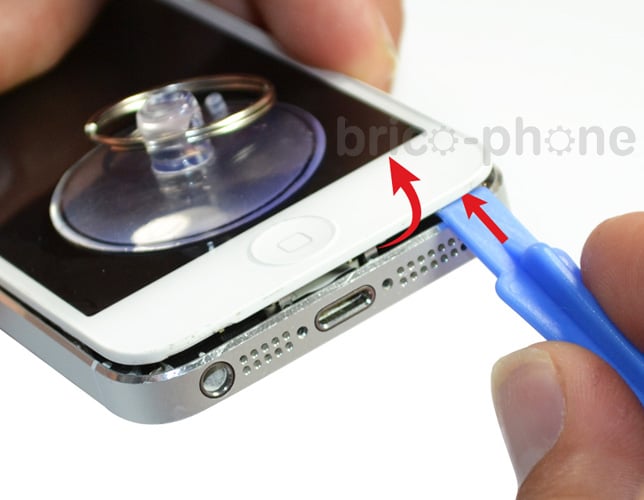

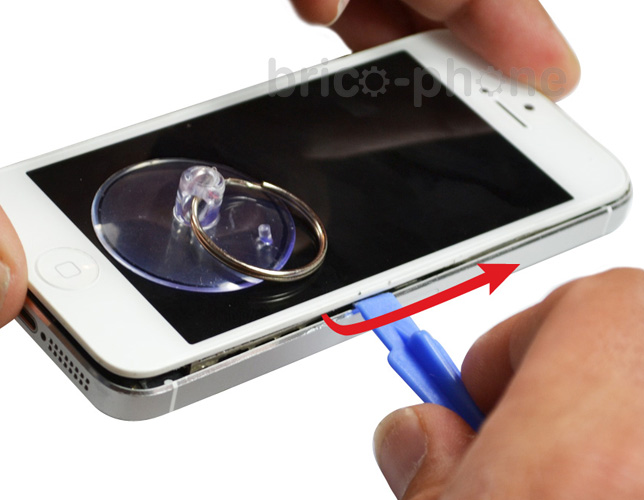

A présent, insérer le levier plastique et faites levier sur l'ensemble des contours de la vitre puis vous pourrez la lever délicatement.
Etape 2c

Etape 2c Retirer la vitre

Etape 3a

Etape 3a Déconnecter les nappes de l'écran

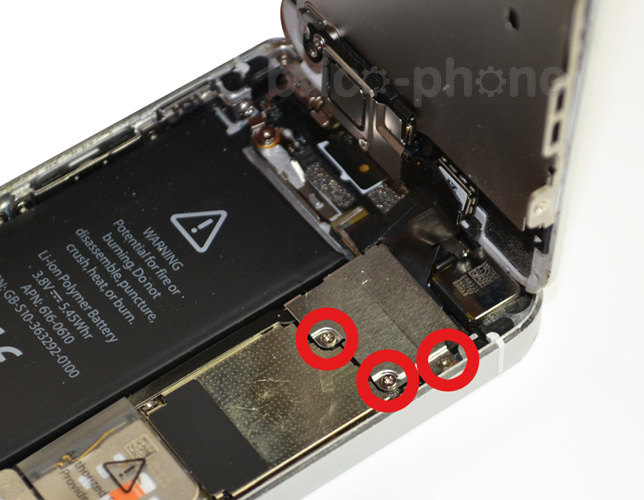

Les nappes de l'écran sont situées derrière une plaquette métallique qu'il vous faut dévisser. Il s'agit des 3 vis B1, B2 et B3.
Etape 3b

Etape 3b Déconnecter les nappes de l'écran

Retirer la plaquette métallique de protection.
Etape 3c

Etape 3c Déconnecter les nappes de l'écran

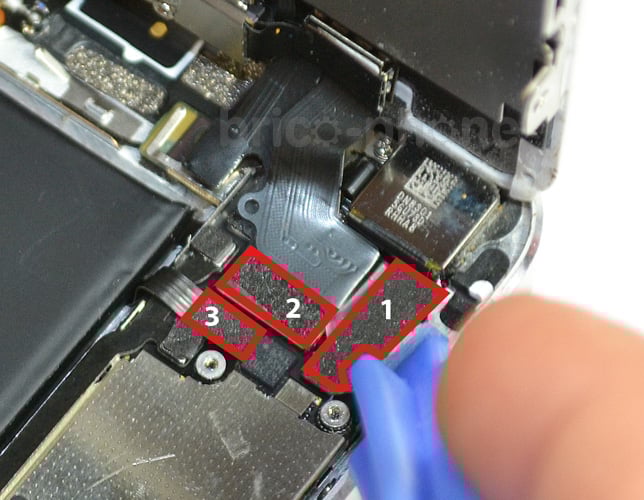

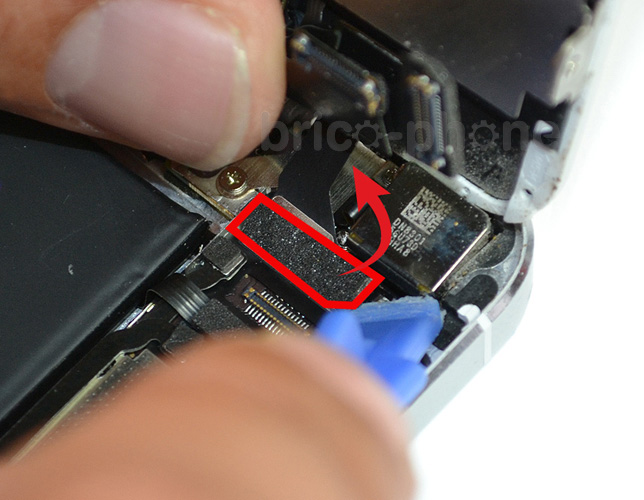

Déconnecter les nappes de l'écran à l'aide d'un levier plastique en commençant par celle de droite (nappes LCD, tactile, puis de la caméra avant).
Etape 3d

Etape 3d Déconnecter les nappes de l'écran

Etape 4a

Etape 4a Retirer la batterie

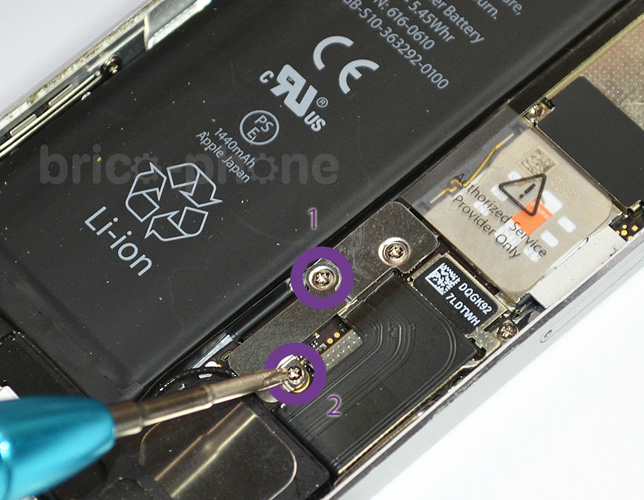

Retirer les vis F1 et F2 pour pouvoir enlever la plaquette métallique.
Etape 4b

Etape 4b Retirer la batterie

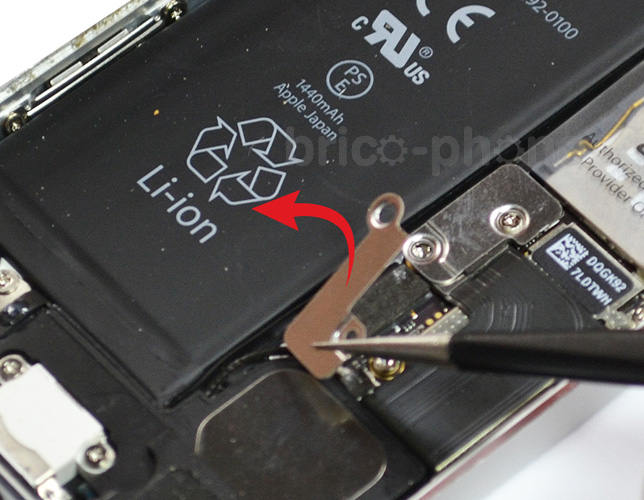

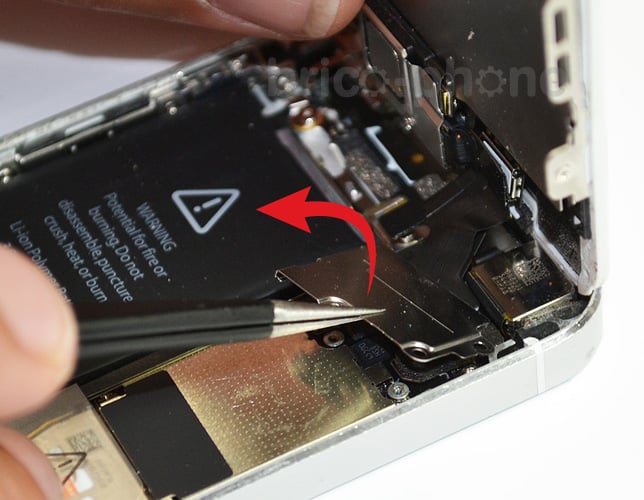

Retirer la plaquette métallique.
Etape 4c

Etape 4c Retirer la batterie

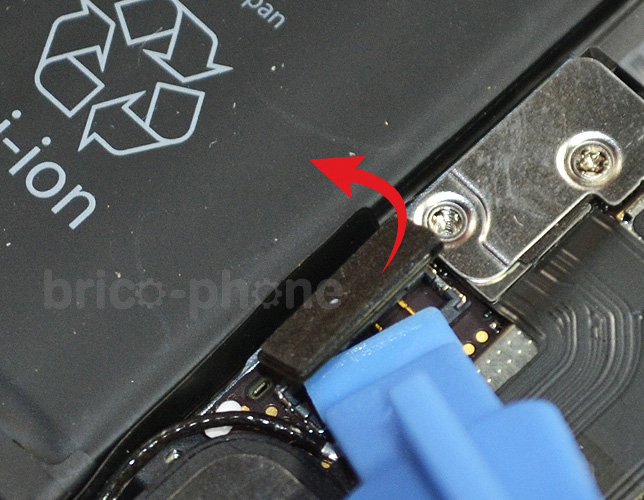

Soulever le connecteur de la batterie de la carte mère.
Etape 4d

Etape 4d Retirer la batterie

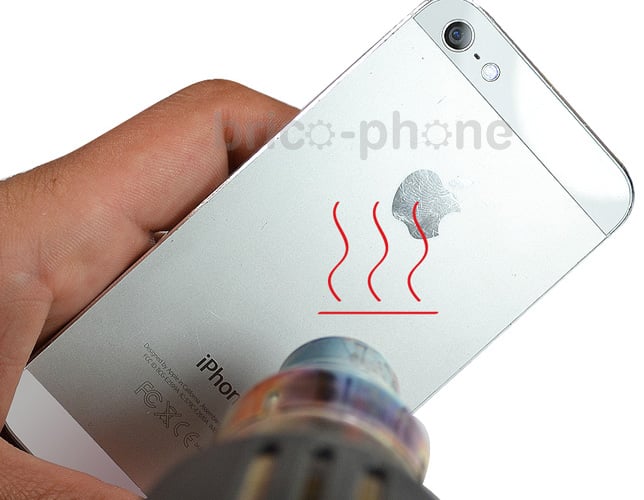

Chauffer légèrement le dos de votre iPhone au niveau de la batterie afin de la décoller plus facilement.
Etape 4e

Etape 4e Retirer la batterie

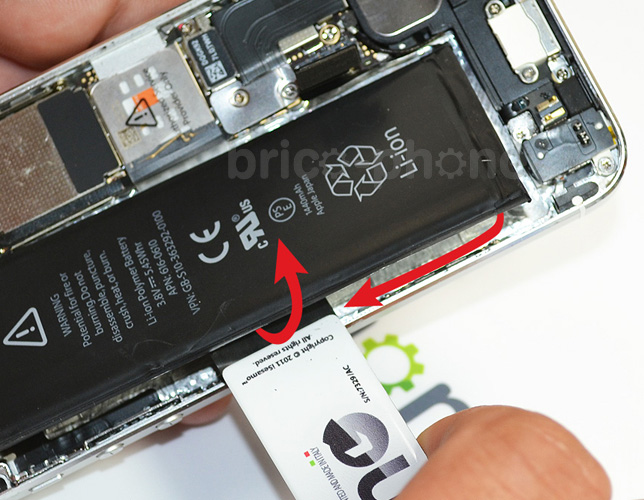

A l'aide d'un iSesamo ou d'une spatule, soulever la batterie en décollant progressivement de bas en haut. Attention : ne pas forcer au risque d'endommager la batterie. Ne pas tordre. Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Etape 5a

Etape 5a Retirer la carte mère

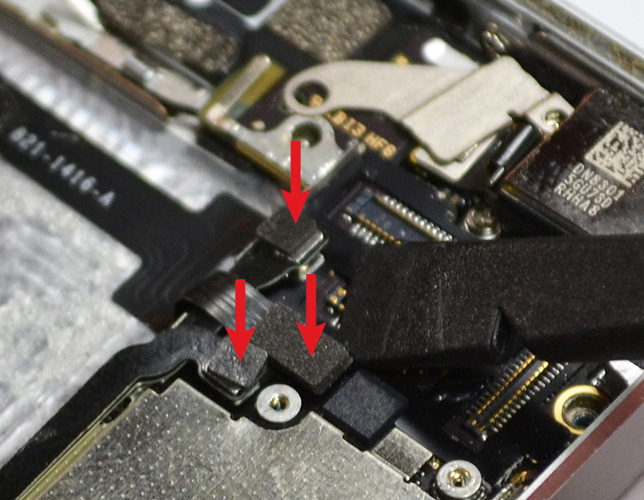

Retirer les 3 connecteurs de la carte mère : les deux câbles interconnexion supérieur et inférieur ainsi que le câble du power.
Etape 5b

Etape 5b Retirer la carte mère

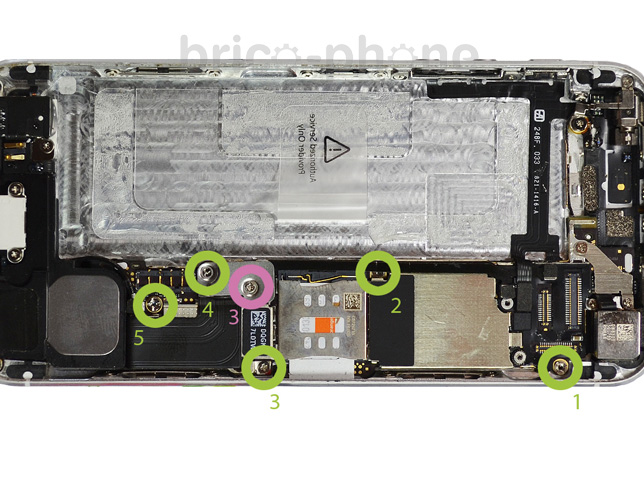

Retirer les 5 vis entourées en vert I1 à I5. Ainsi que la vis H3 en rose.
Etape 5c

Etape 5c Retirer la carte mère

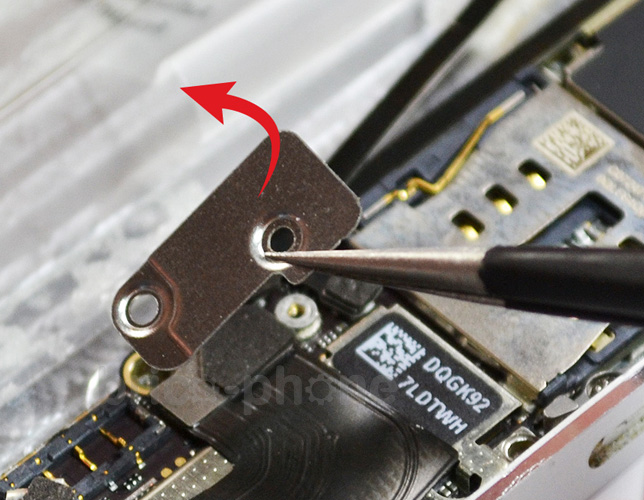

A l'aide d'une pince, retirer la plaquette métallique.
Etape 5d

Etape 5d Retirer la carte mère

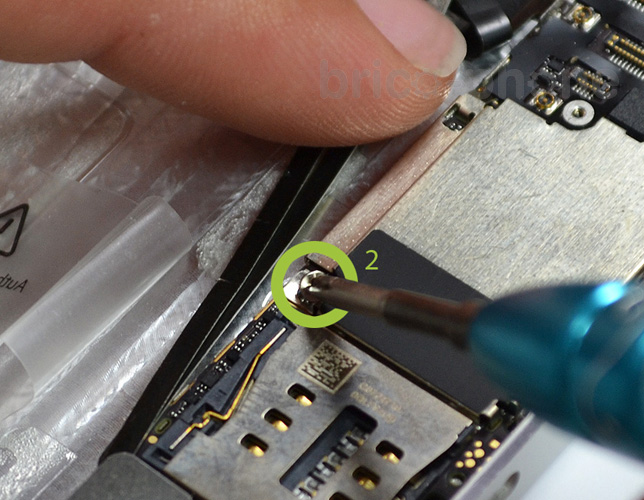

Attention la vis I2 est partiellement masquée par des câbles.
Etape 5e

Etape 5e Retirer la carte mère

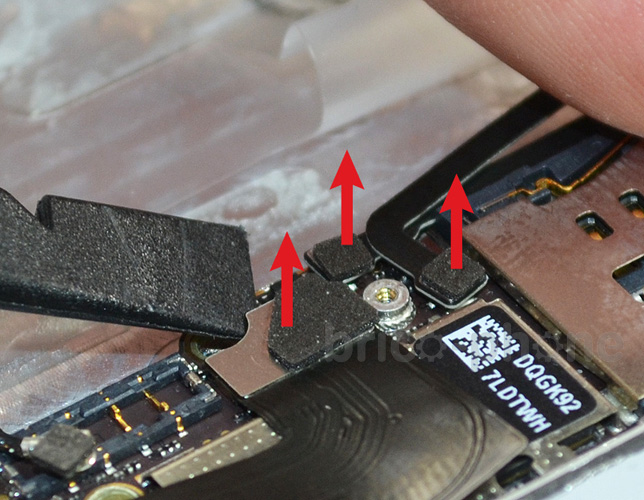

Soulever 3 autres connecteurs dont le plus gros, celui du connecteur dock.
Etape 5f

Etape 5f Retirer la carte mère

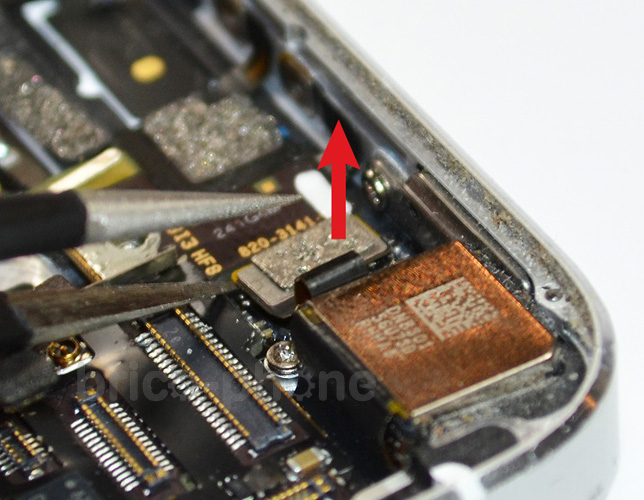

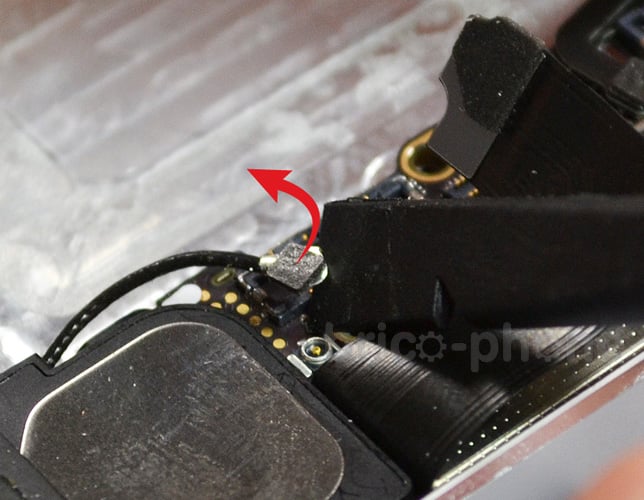

Déconnecter le câble coaxial de l'antenne GSM.
Etape 5g

Etape 5g Retirer la carte mère

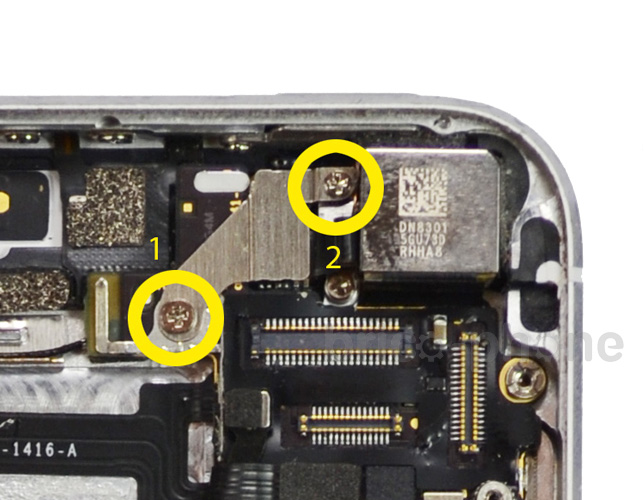

Retirer les deux vis entourées en jaune G1 et G2.
Etape 5h

Etape 5h Retirer la carte mère

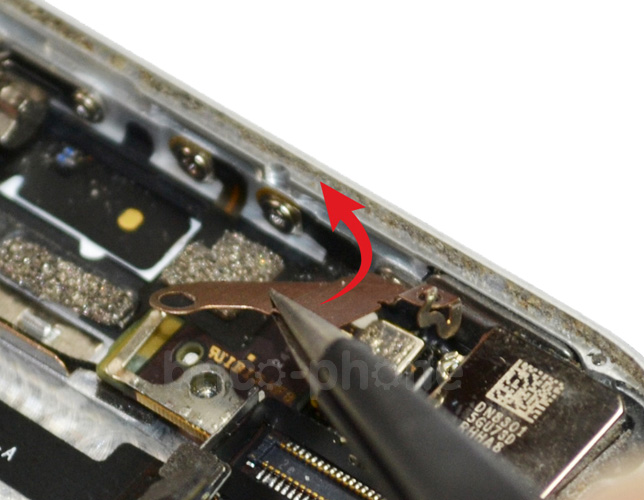

A l'aide d'une pince, dégager la plaquette métallique.
Etape 5i

Etape 5i Retirer la carte mère

Retirer les deux vis entourées en rose H1 et H2 qui maintiennent la nappe power sur le châssis.
Etape 5j

Etape 5j Retirer la carte mère

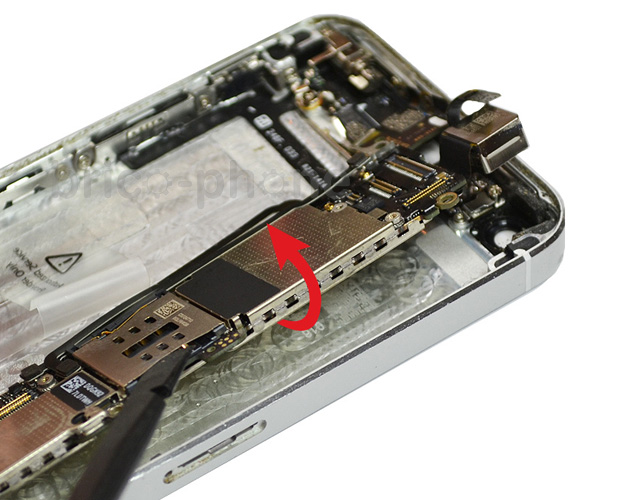

Soulever délicatement la carte mère depuis la droite.
Etape 5k

Etape 5k Retirer la carte mère

Attention à ne pas tirer sur la carte mère. Il reste un câble coaxial fixé en dessous. A l'aide d'une spatule, retirer le connecteur. La carte mère peut maintenant être complètement dégagée.
Etape 6

Etape 6 Récupérer le flash

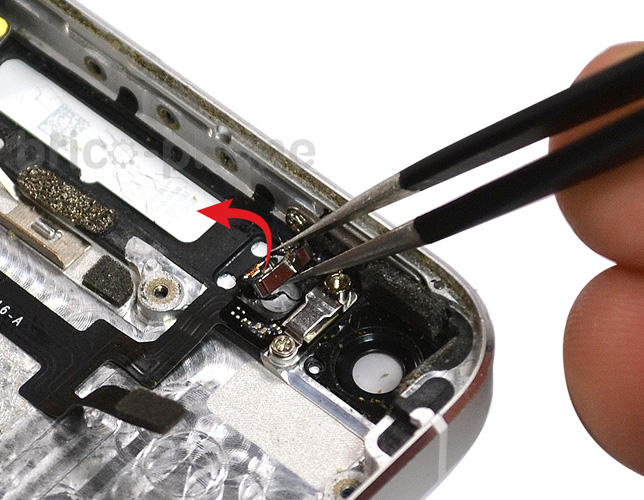

A l'aide d'une pince, retirer le flash. Le mettre de côté en attendant de le replacer.
