Comment changer le buzzer (HP interne) sur iPhone 13 Pro Max

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 13 Pro Max
Réparation
Note de réparabilité 12/20
Temps estimé 40 min
Difficulté 3/5 (Moyen)
Diagnostic

Vous n'avez plus de son à l'oreille lors de vos communications.

Lorsque vous regardez une vidéo en mode paysage, vous n'avez plus de son au niveau des caméras avant.

Vous recevez un appel mais vous n'entendez plus vos correspondants à l'oreille ? Ne paniquez pas, vous n'avez pas de problème d'audition, c'est juste votre pièce qui ne fonctionne plus.

Avec Brico-Phone et ce tutoriel photos, effectuer le remplacement de la pièce défectueuse en suivant toutes les étapes du début à la fin pour retrouver le son, est un jeu d'enfant.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commencer votre réparation, êtes-vous sûre d'avoir le bon modèle ?

Allez dans les réglages puis dans Général et Informations. Vous devez retrouver dans le Nom du modèle, iPhone 13 Pro Max et dans N° du modèle, A2643 pour posséder un iPhone 13 Pro Max.

Si vous n'avez plus d'affichage, à l'emplacement du tiroir sim, vous devez retrouver la référence A2643.

Eteignez votre téléphone en appuyant sur power et volume moins et slidez "éteindre".
Etape 1

Etape 1 Ejecter le tiroir sim 01

Commencez par éjecter le tiroir sim #01 à l'aide de l'outil sim.
Outils
SIM
Etape 2

Etape 2 Retirer les vis pentalobe

Retirez les 2 vis pentalobes qui maintiennent l'écran dans le châssis.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Chauffez l'écran

Pour ramollir le joint d'étanchéité, il va falloir chauffer l'écran, pour cela nous vous proposons 2 méthodes :
- Passez le coussin chauffant au micro-ondes pendant 2 minutes, puis appliquez-le environ 40 secondes sur l'écran.
- Chauffez pendant 20 secondes tout le pourtour de l'écran à l'aide de votre sèche-cheveux ou votre décapeur thermique.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir l'iPhone

Appliquez la ventouse sur l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion.

Insérez le levier vert à la place du médiator et faites le tour de l'écran pour le séparer du châssis, attention aux nappes de celui-ci qui se trouvent sur la gauche.
Outils
Médiator
Spatule
Ventouse
Etape 5

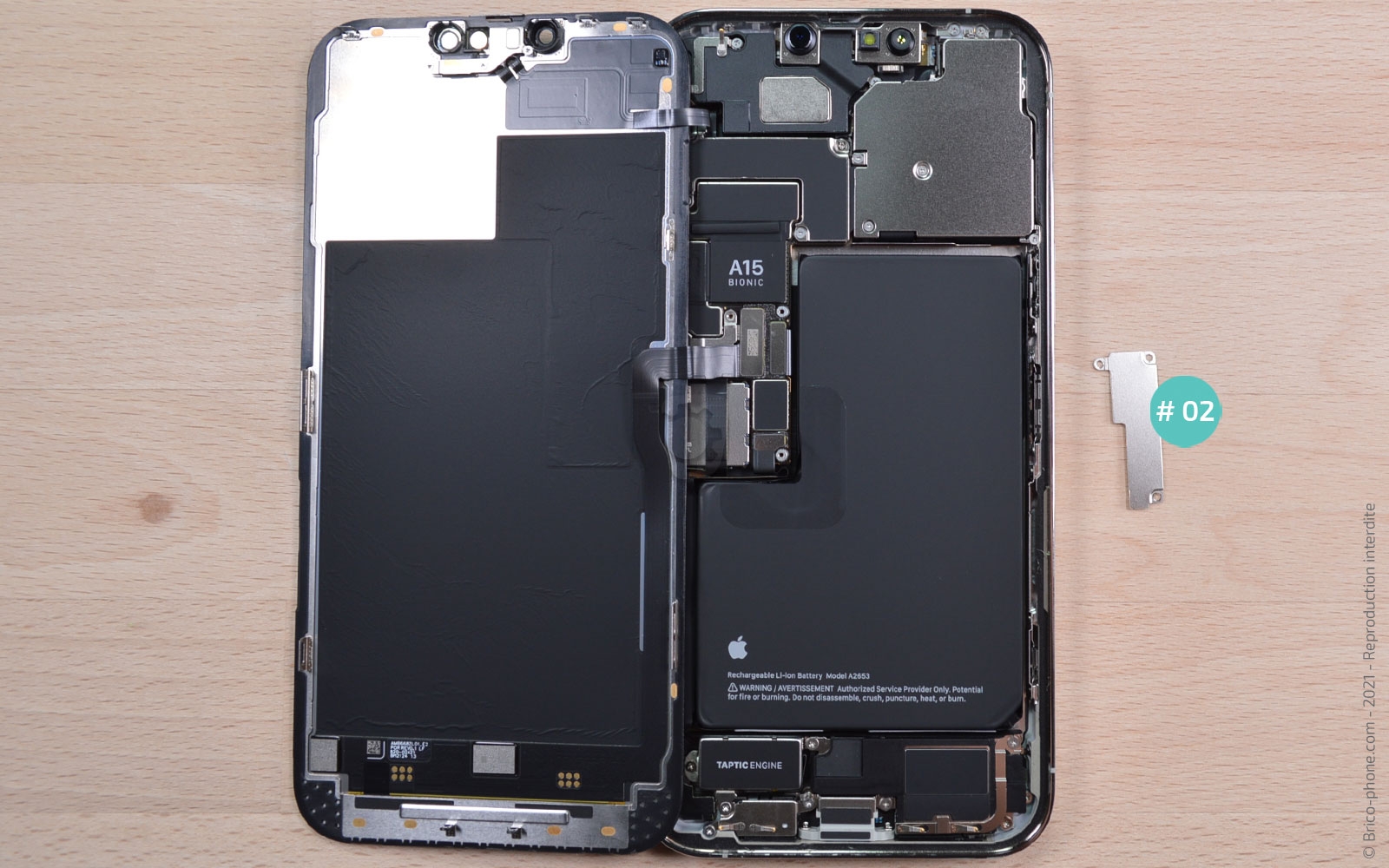

Etape 5 Ôter la plaquette 02

Dévissez les 3 vis triwing avant de retirer la plaquette #02 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 6

Etape 6 Déconnecter la batterie

Déconnectez la nappe de la batterie avec le levier en nylon.
Outils
Levier Nylon
Etape 7

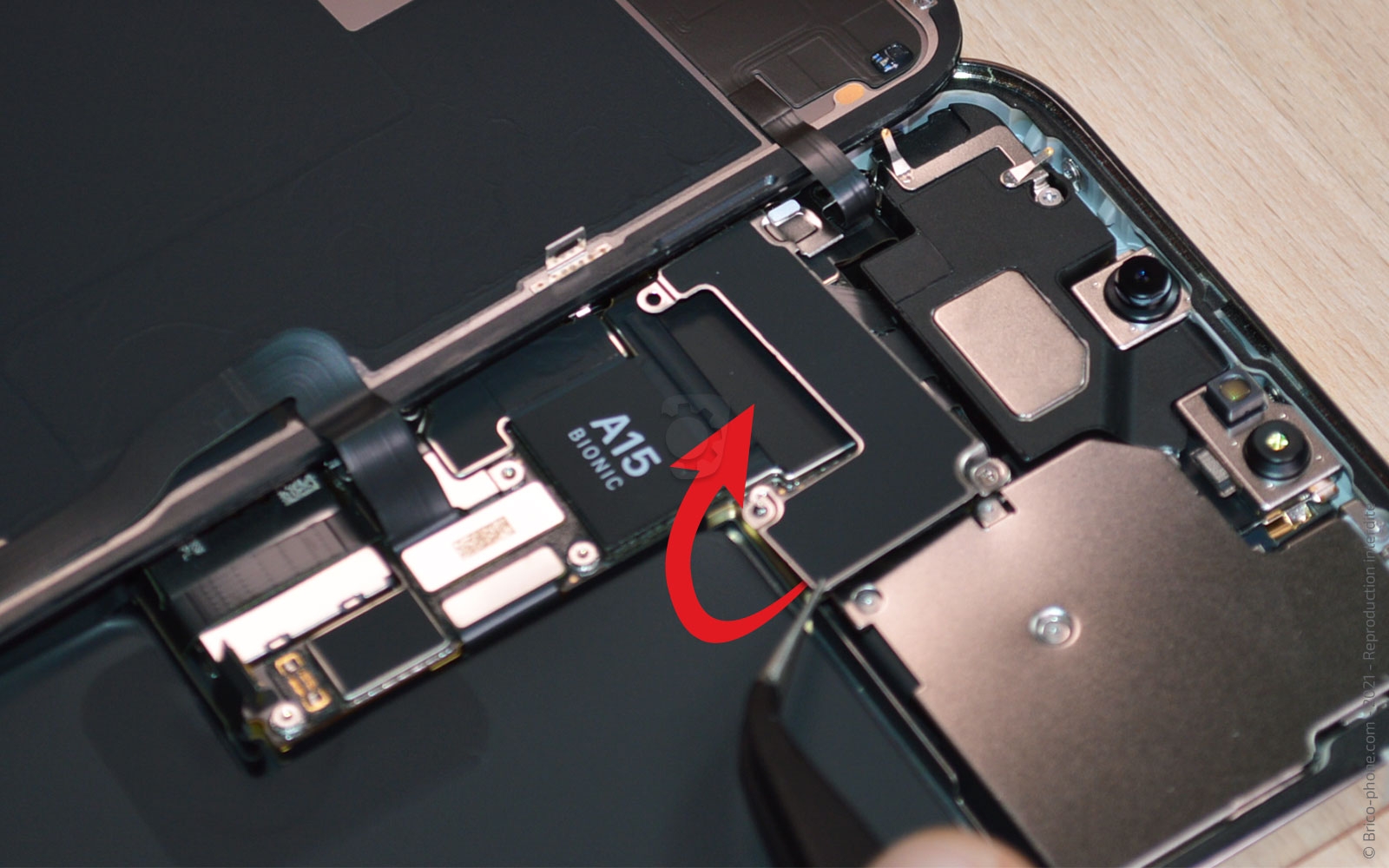

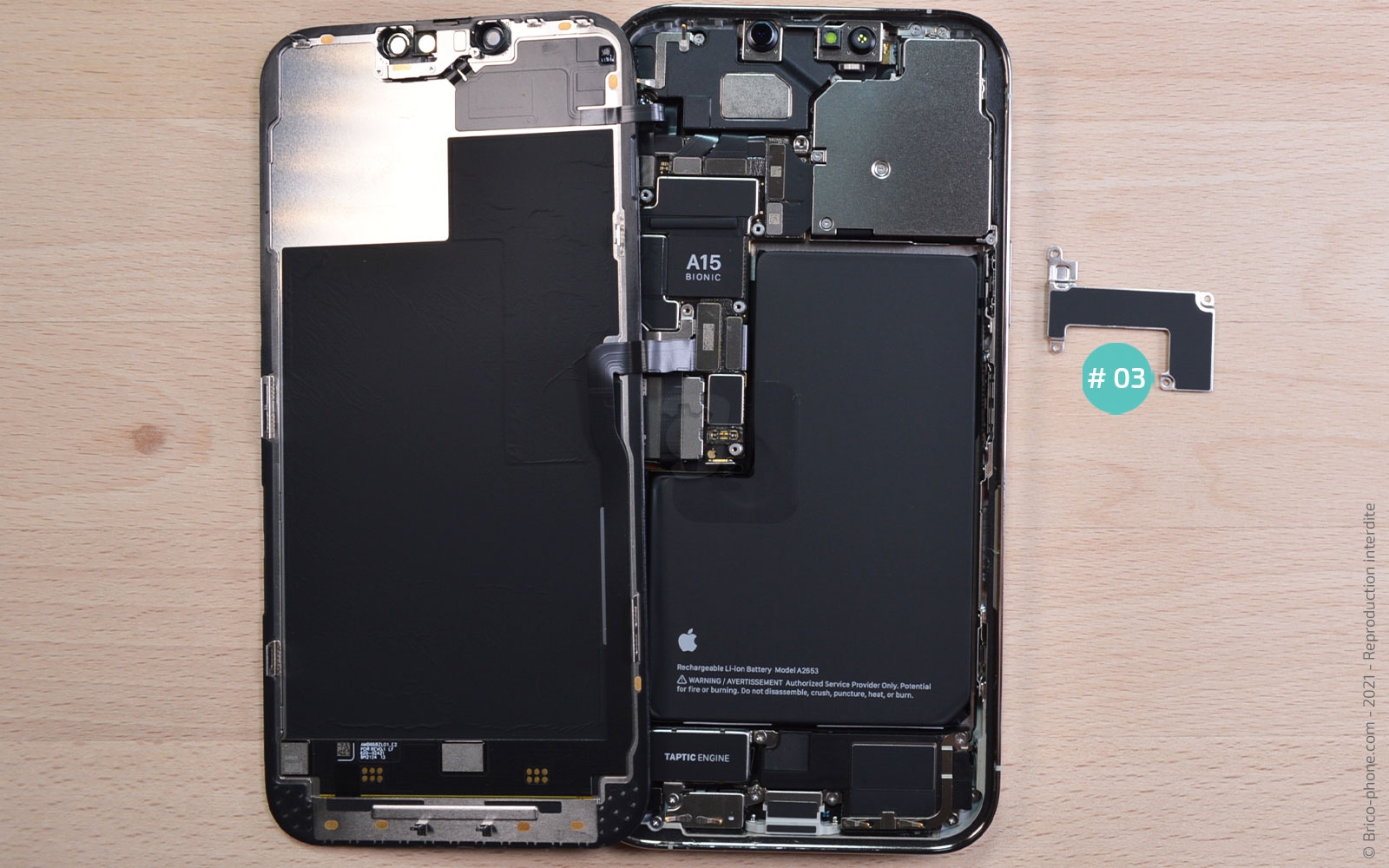

Etape 7 Ôter la plaquette 03

Commencez par dévisser les 2 vis du bas avec le tournevis triwing, puis celles du haut avec le tournevis cruciforme.

Ensuite, ôtez la plaquette #03 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis en métal Triwing 0.6 10.90€
Etape 8

Etape 8 Séparer l'écran du châssis

Vous pouvez maintenant déconnecter les nappes de l'écran #04 avec le spudger, vous en trouverez une en haut et une en bas.
Outils
Levier Nylon
Etape 9

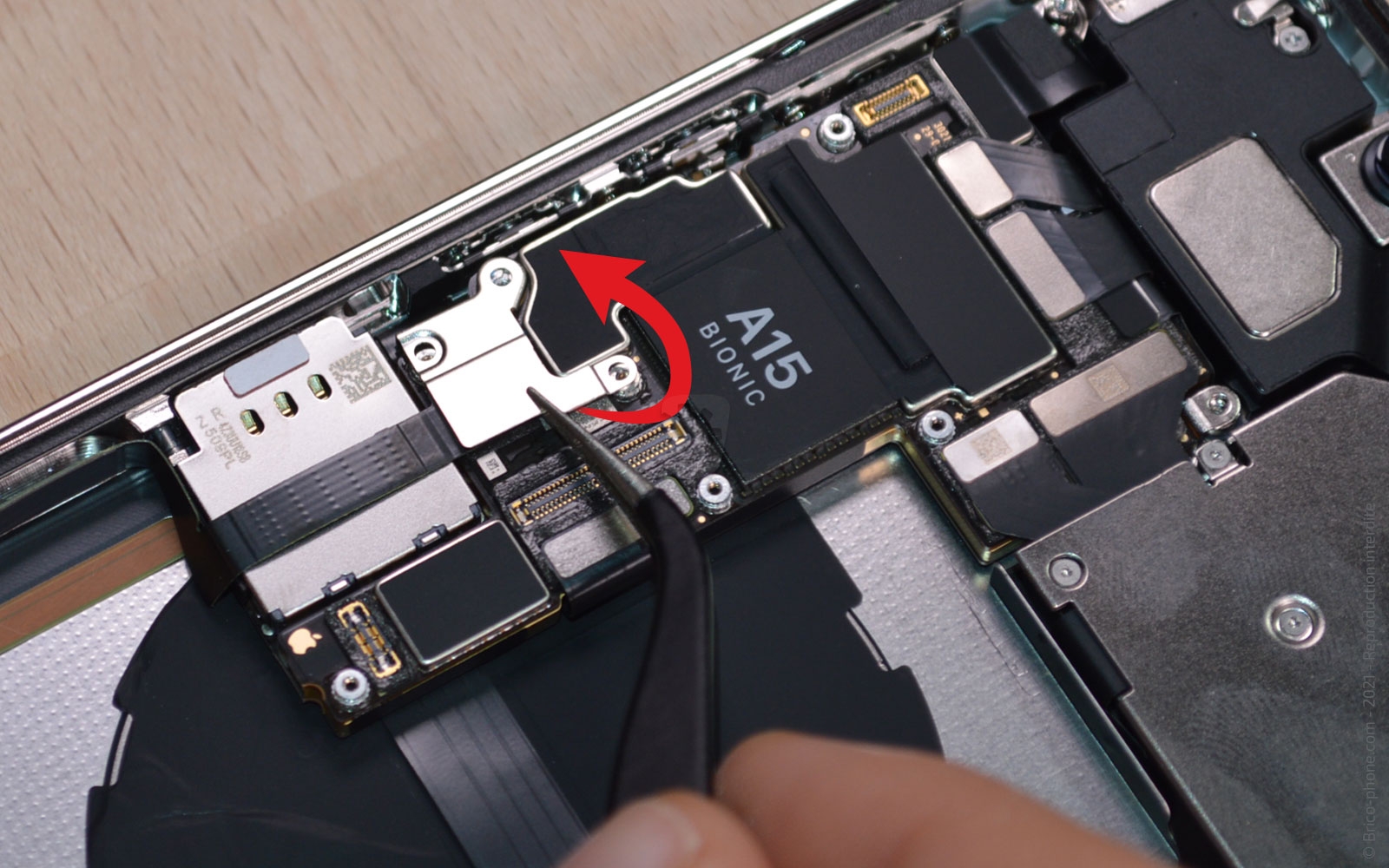

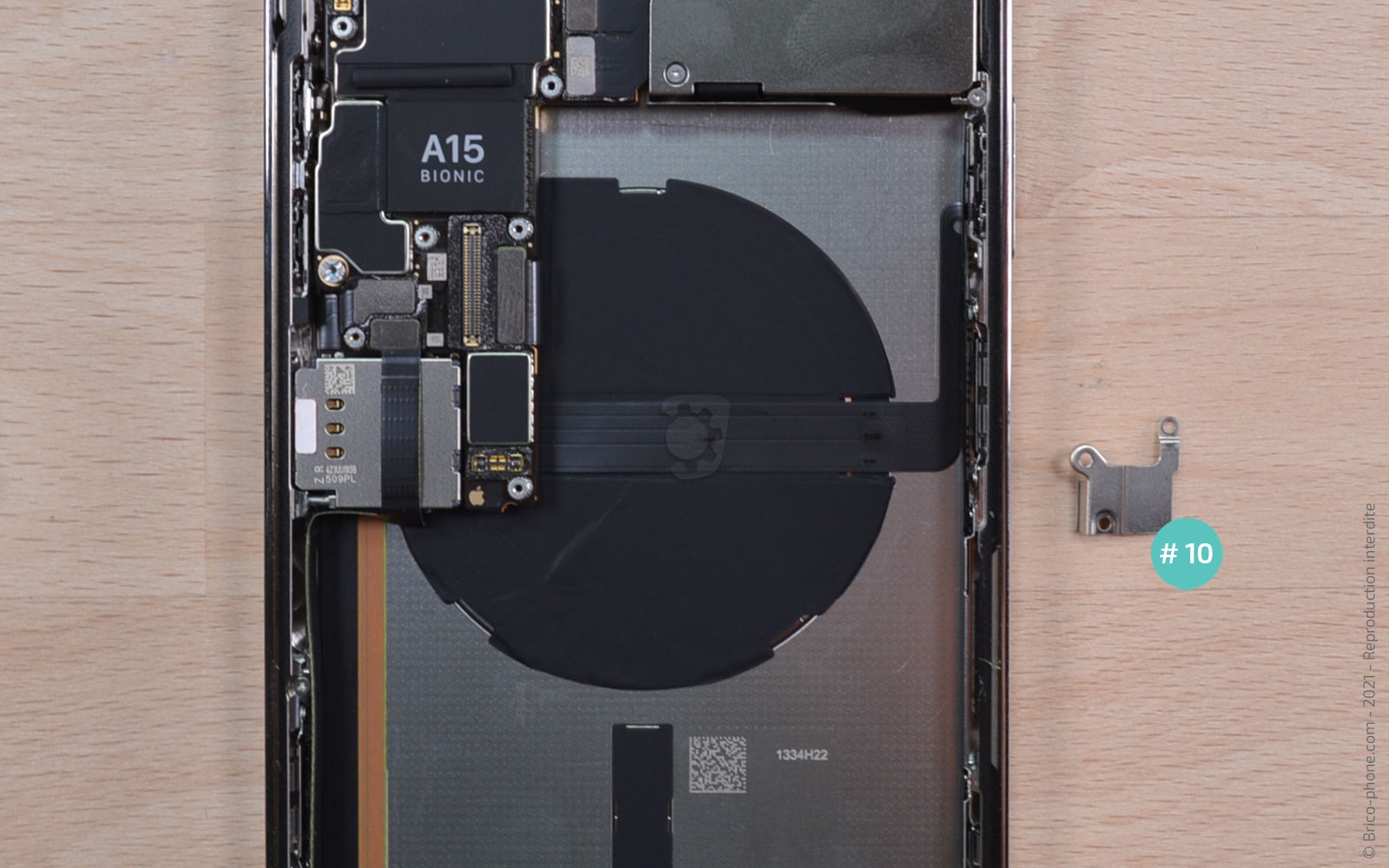

Etape 9 Retirer la plaquette 10

Enlever les 2 vis triwing, puis ôtez la plaquette #10 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 10

Etape 10 Dévisser les vis de la carte-mère

Avant de pouvoir retirer la carte-mère, il faut dévisser les 2 vis plates.
Outils
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 11

Etape 11 Déconnecter les nappes de la carte-mère

Afin de pouvoir sortir la carte-mère du châssis, il faut déconnecter toutes les nappes qui sont connectées dessus.

Avec le levier en nylon, débranchez les nappes du connecteur de charge, de la nappe power/volume/vibreur/induction, des nappes réseaux, des caméras, ...
Outils
Levier Nylon
Etape 12

Etape 12 Extraire la carte-mère

Maintenant que la carte-mère #11 est libérée, vous pouvez l'extraire du téléphone, si celle-ci bloque, poussez le poinceau qui permet d'éjecter la carte sim.
Outils
Levier Nylon
Etape 13

Etape 13 Retirer le contact sur l'écouteur

Dévissez les 2 vis cruciformes, puis ôtez le contact #17 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

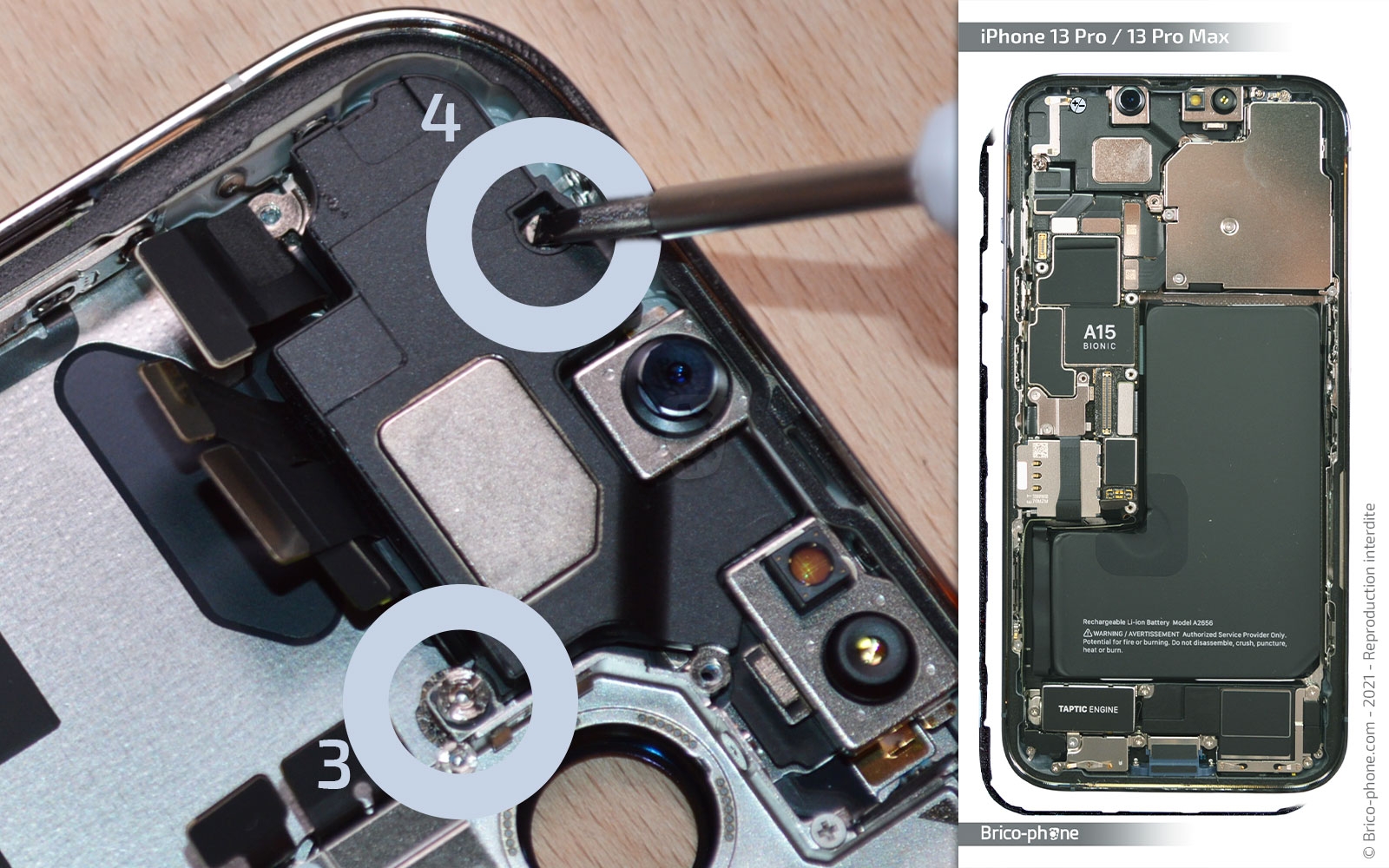

Etape 14 Retirer l'écouteur de l'oreille

Avec le tournevis plat, dévissez les 2 vis, puis avec le levier, sortez l'écouteur de l'oreille #18 .
Outils
Levier Nylon
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€

Conseils pour le remontage

Pour remonter votre iPhone 13 Pro Max, il vous suffit de suivre les étapes précédentes dans le sens contraire.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
Pièces
Joint d'étanchéité pour écran d'iPhone 13 Pro Max 4.90€
