Changement du module triple caméras arrière sur iPhone 13 Pro Max

Temps estimé : 3 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
iPhone 13 Pro Max | Temps estimé : 3 min | Difficulté : 2.5/5

Vous ne pouvez plus prendre de photos avec votre iPhone et ses objectifs arrière ? Vous ne pouvez plus faire de mise au point, vos photos sont floues ? Afin de retrouver des photos nettes et des caméras fonctionnelles, il faudra procéder au changement du module triple caméras à l'aide de notre tutoriel qui vous guidera étape par étape.

Diagnostic

›  Vous ne pouvez plus faire de vidéos
›  La mise au point ne fonctionne plus
›  Les photos de votre iPhone 13 Pro Max sont floues
›  Un des capteurs ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Module de caméra arrière pour iPhone 13 Pro & 13 Pro Max
99,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant de commencer votre réparation, êtes-vous sûre d'avoir le bon modèle ?

Allez dans les réglages puis dans Général et Informations. Vous devez retrouver dans le Nom du modèle, iPhone 13 Pro Max et dans N° du modèle, A2643 pour posséder un iPhone 13 Pro Max.

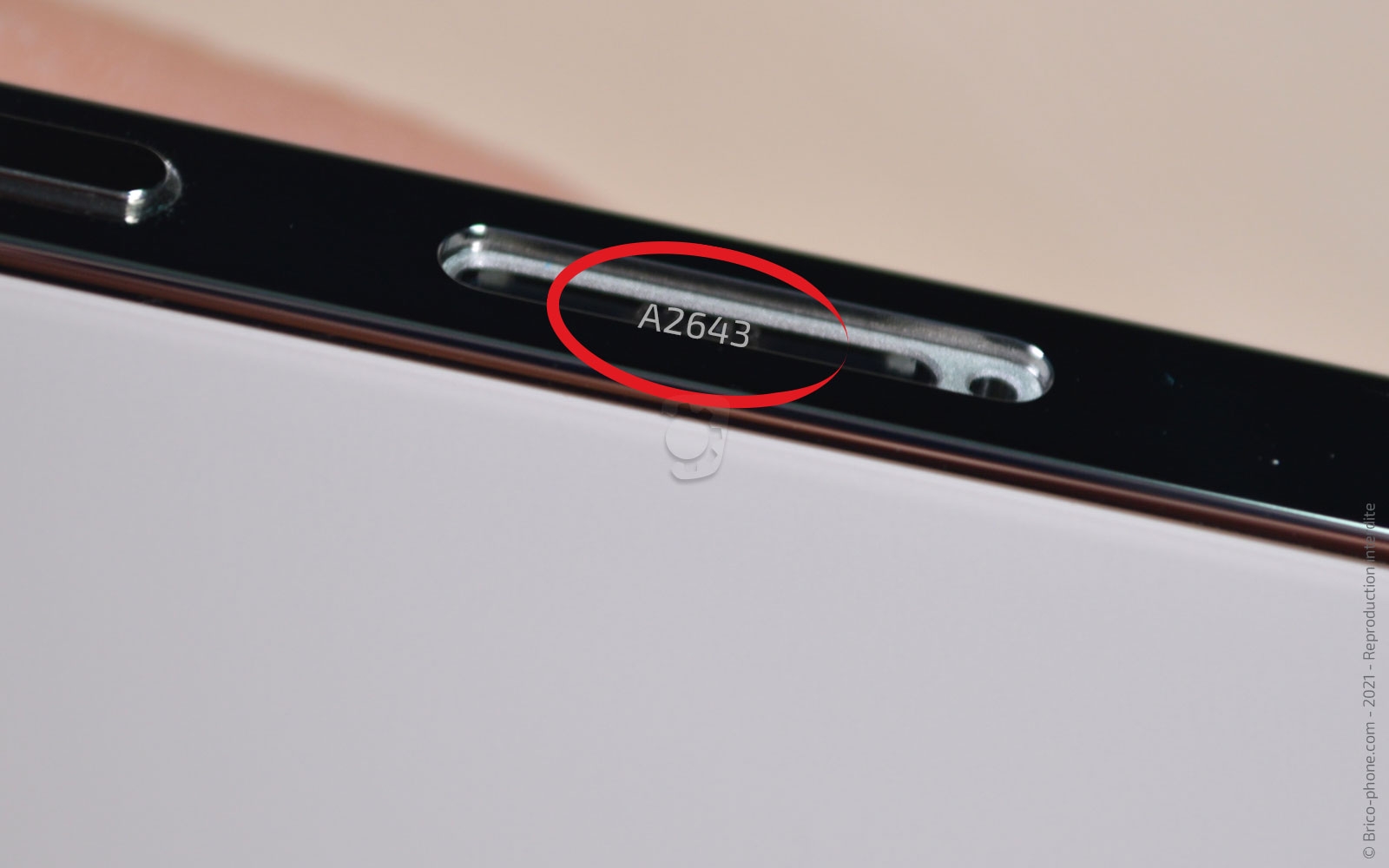

Si vous n'avez plus d'affichage, à l'emplacement du tiroir sim, vous devez retrouver la référence A2643.

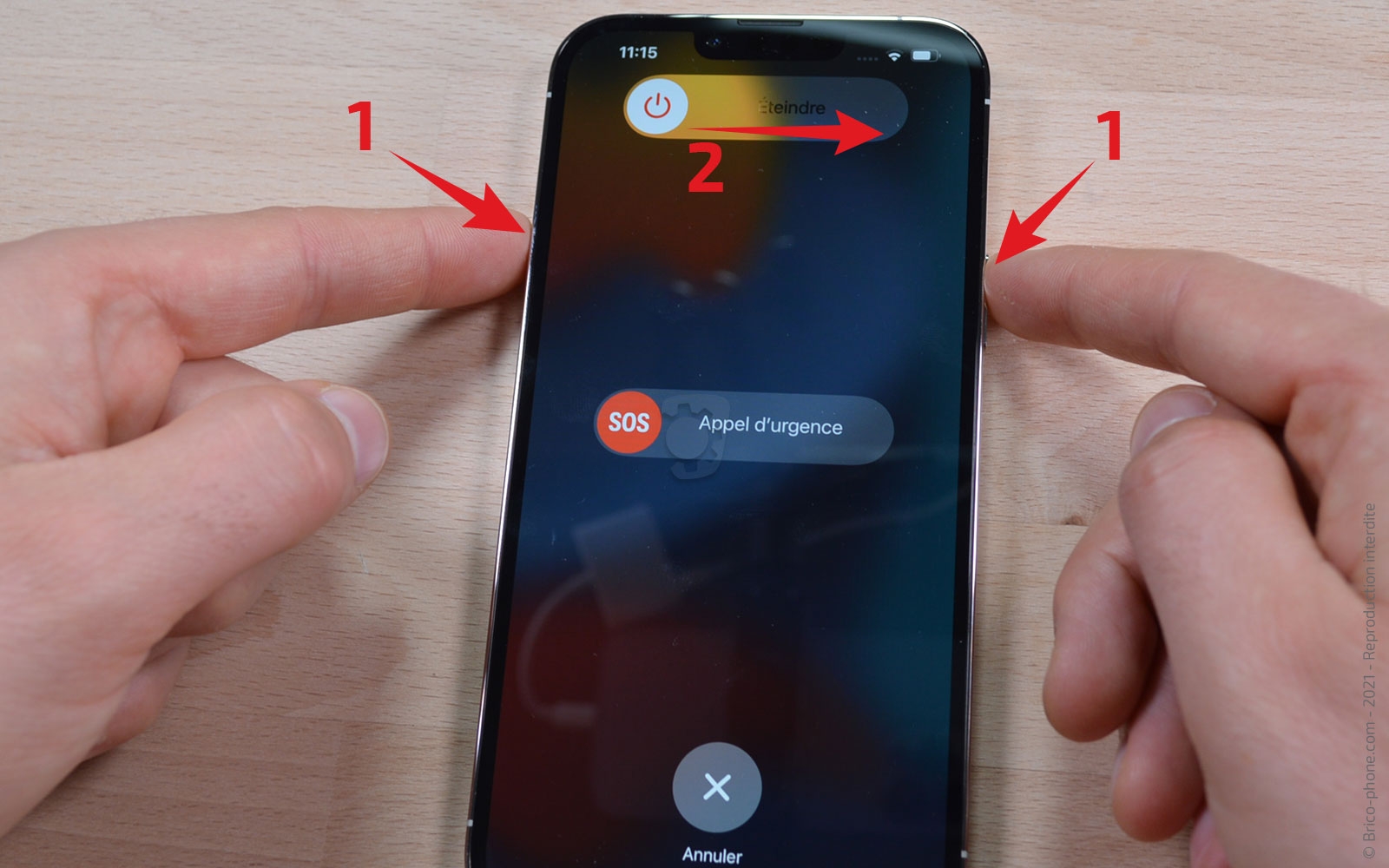

Eteignez votre téléphone en appuyant sur power et volume moins et slidez "éteindre".

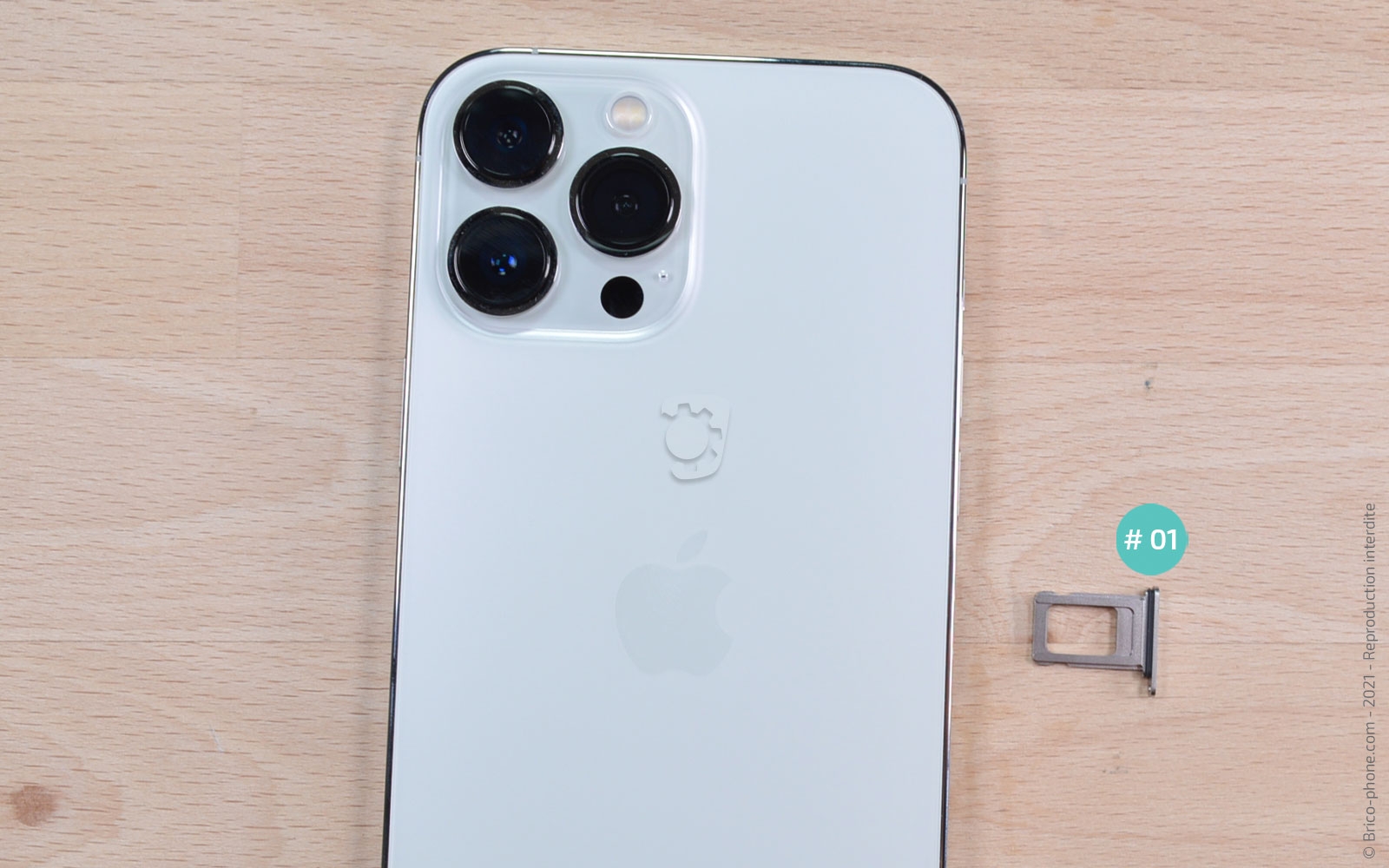

Etape 1 : Ejecter le tiroir sim 01
Commencez par éjecter le tiroir sim #01 à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Retirer les vis pentalobe
Retirez les 2 vis pentalobes qui maintiennent l'écran dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €

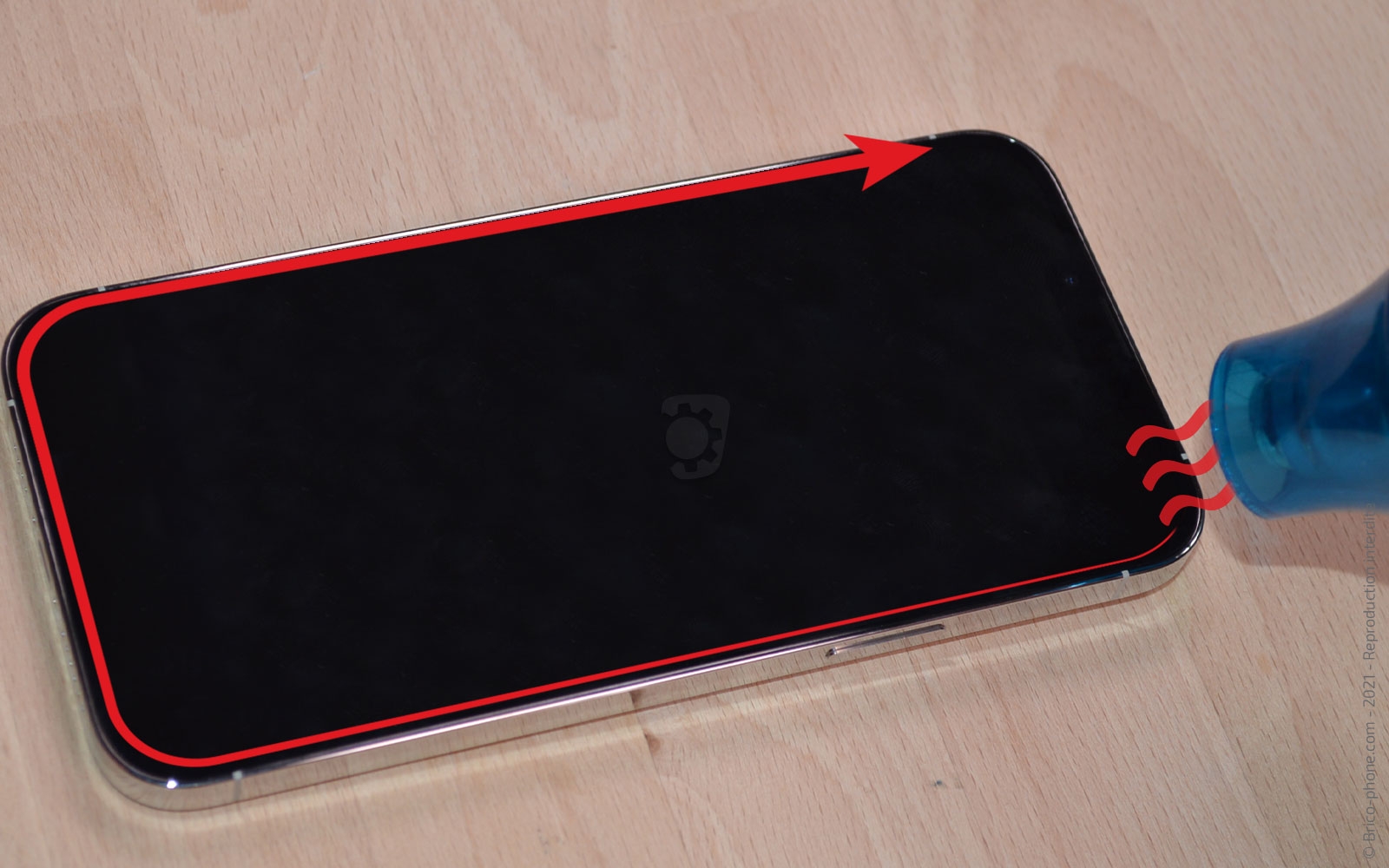

Etape 3 : Chauffez l'écran
Pour ramollir le joint d'étanchéité, il va falloir chauffer l'écran, pour cela nous vous proposons 2 méthodes :
- Passez le coussin chauffant au micro-ondes pendant 2 minutes, puis appliquez-le environ 40 secondes sur l'écran.
- Chauffez pendant 20 secondes tout le pourtour de l'écran à l'aide de votre sèche-cheveux ou votre décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

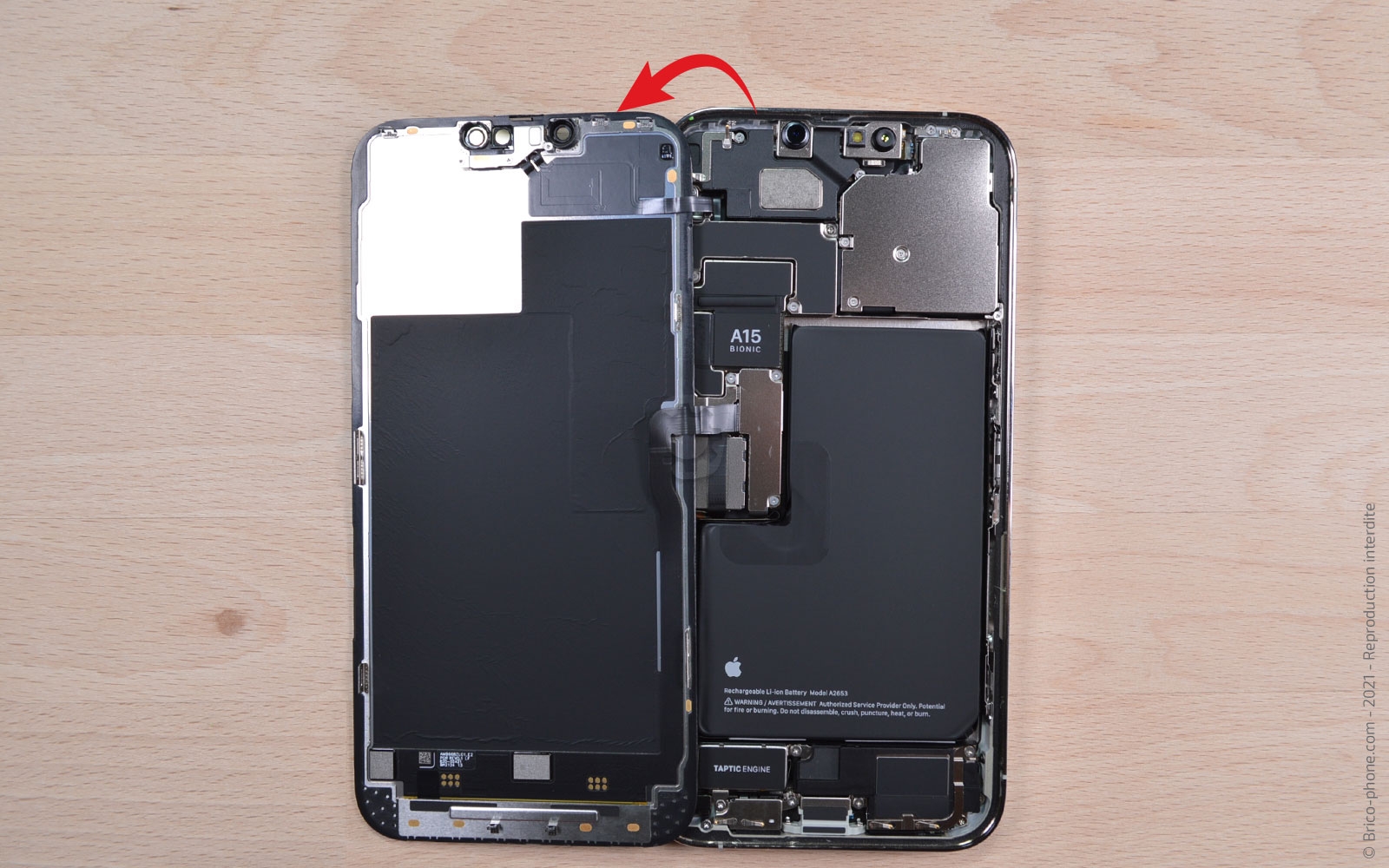

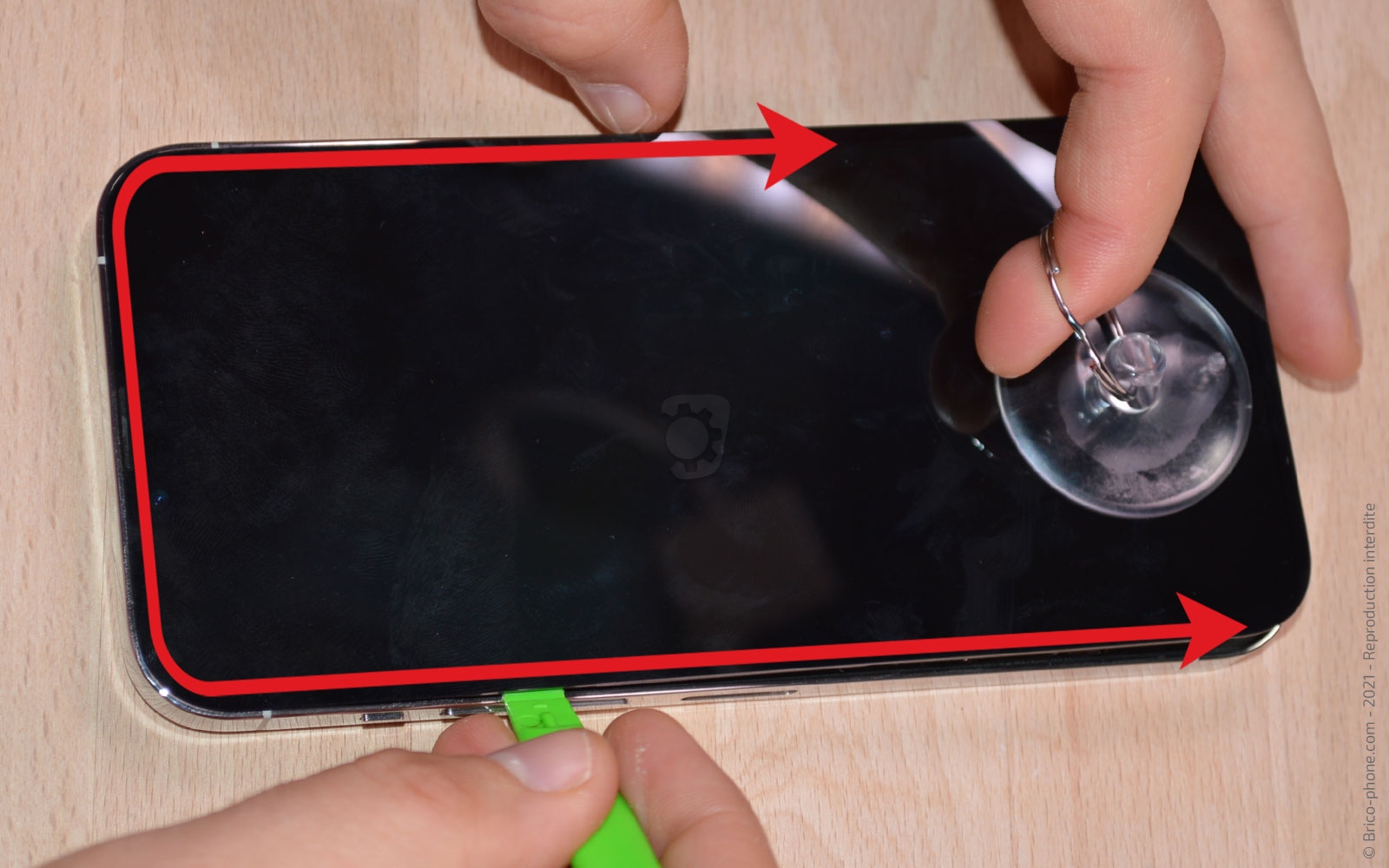

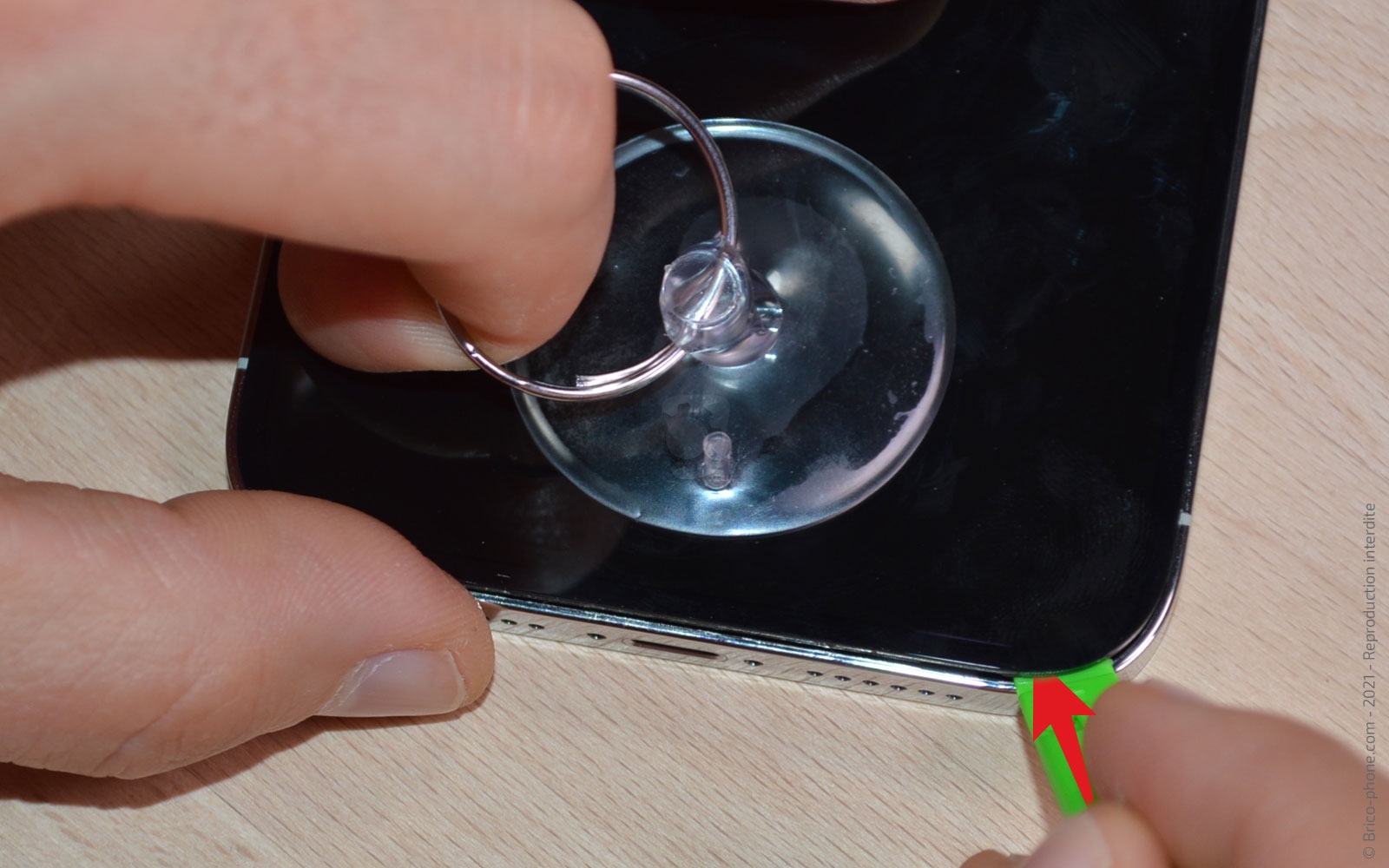

Etape 4 : Ouvrir l'iPhone
Appliquez la ventouse sur l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion.

Insérez le levier vert à la place du médiator et faites le tour de l'écran pour le séparer du châssis, attention aux nappes de celui-ci qui se trouvent sur la gauche.
Outils du kit utilisés
Outils du kit utilisés

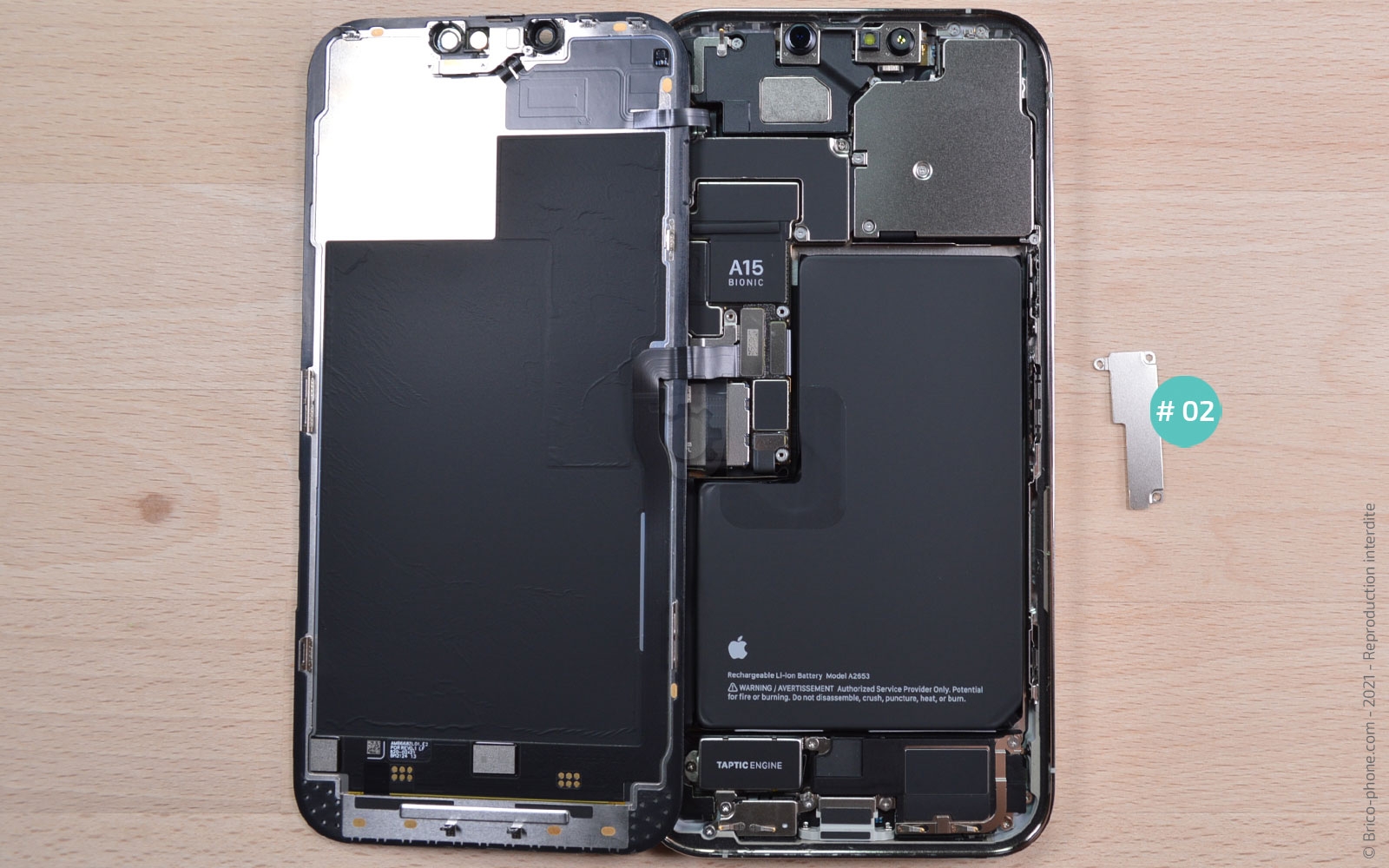

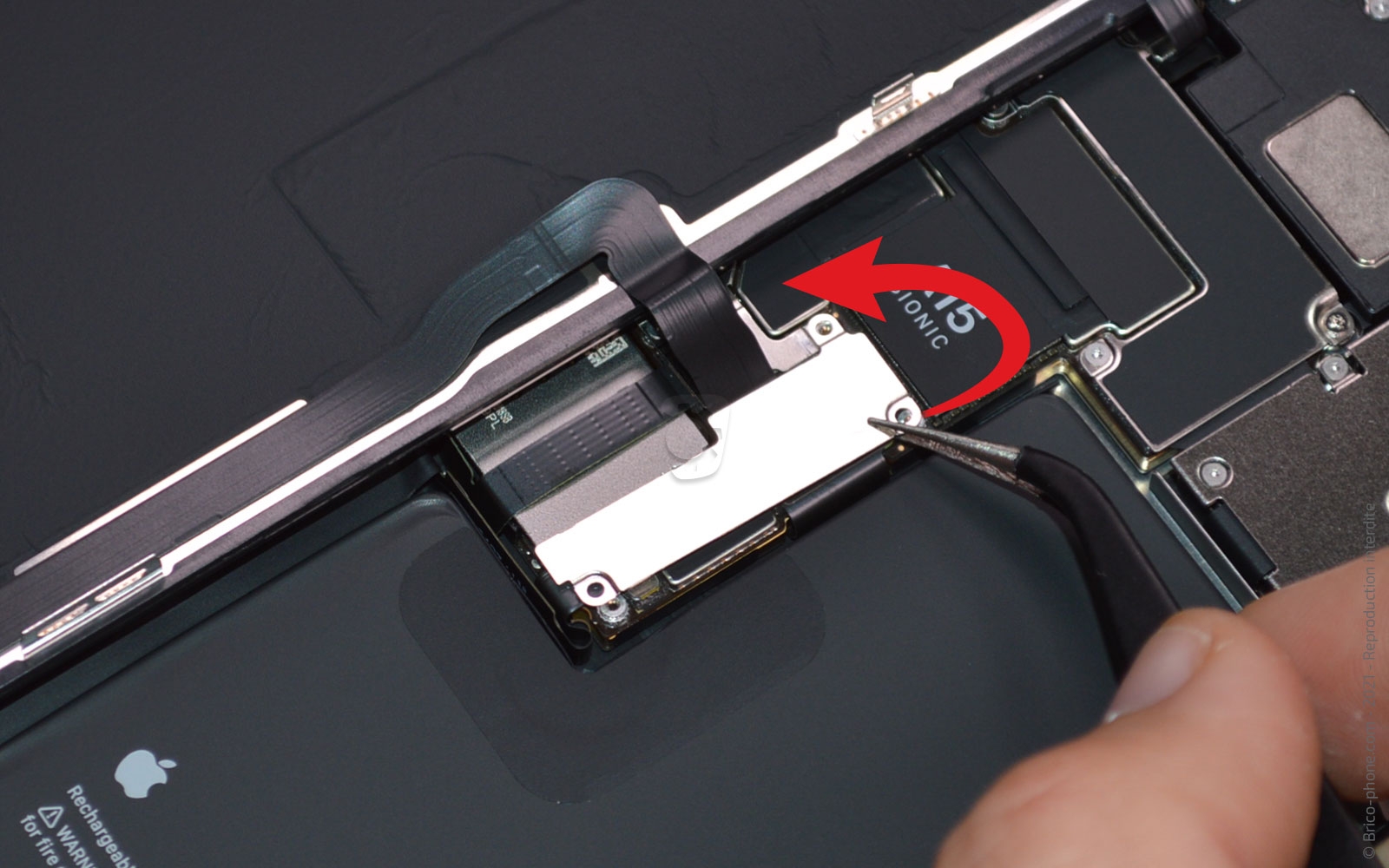

Etape 5 : Ôter la plaquette 02
Dévissez les 3 vis triwing avant de retirer la plaquette #02 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 6 : Déconnecter la batterie
Déconnectez la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

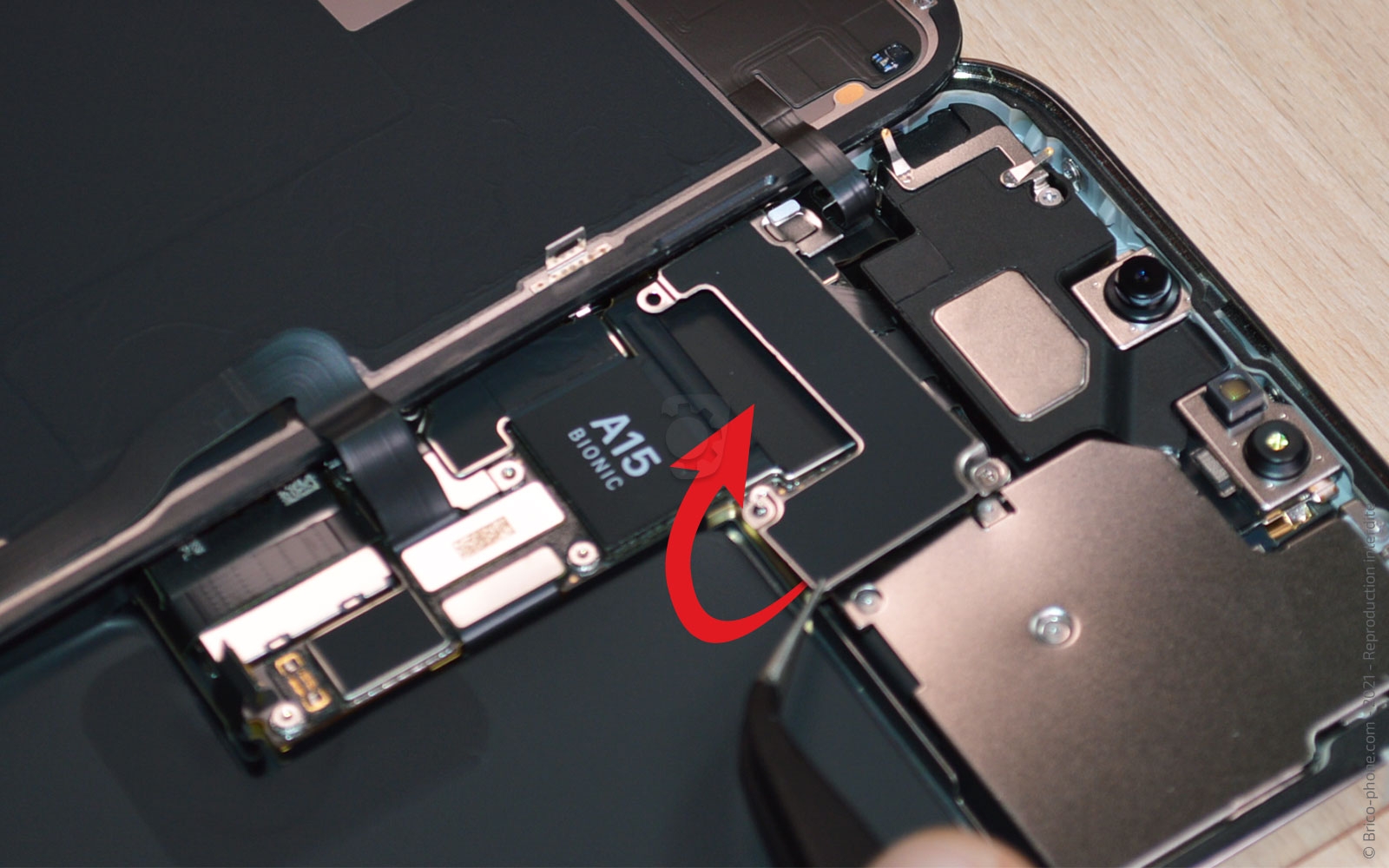

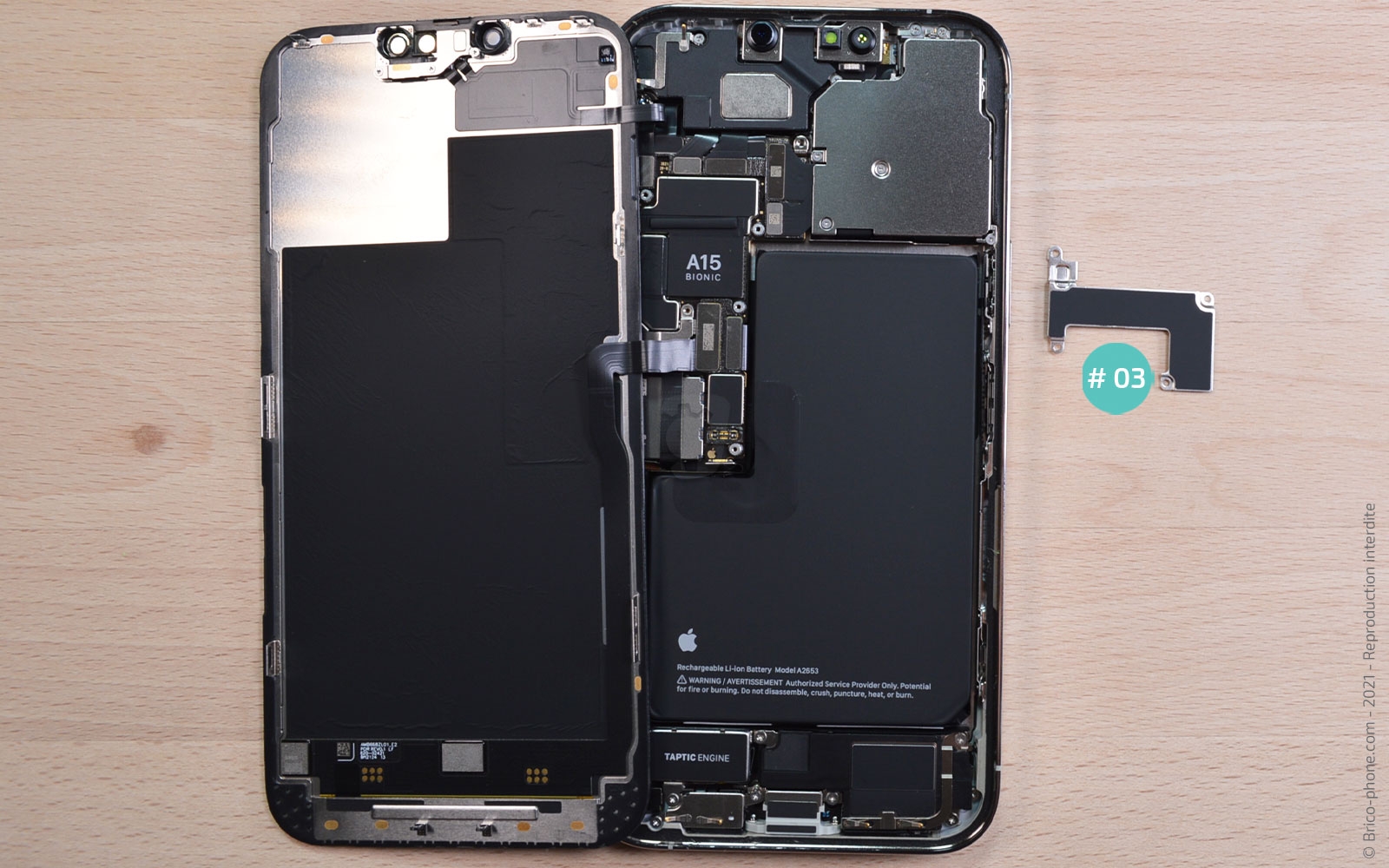

Etape 7 : Ôter la plaquette 03

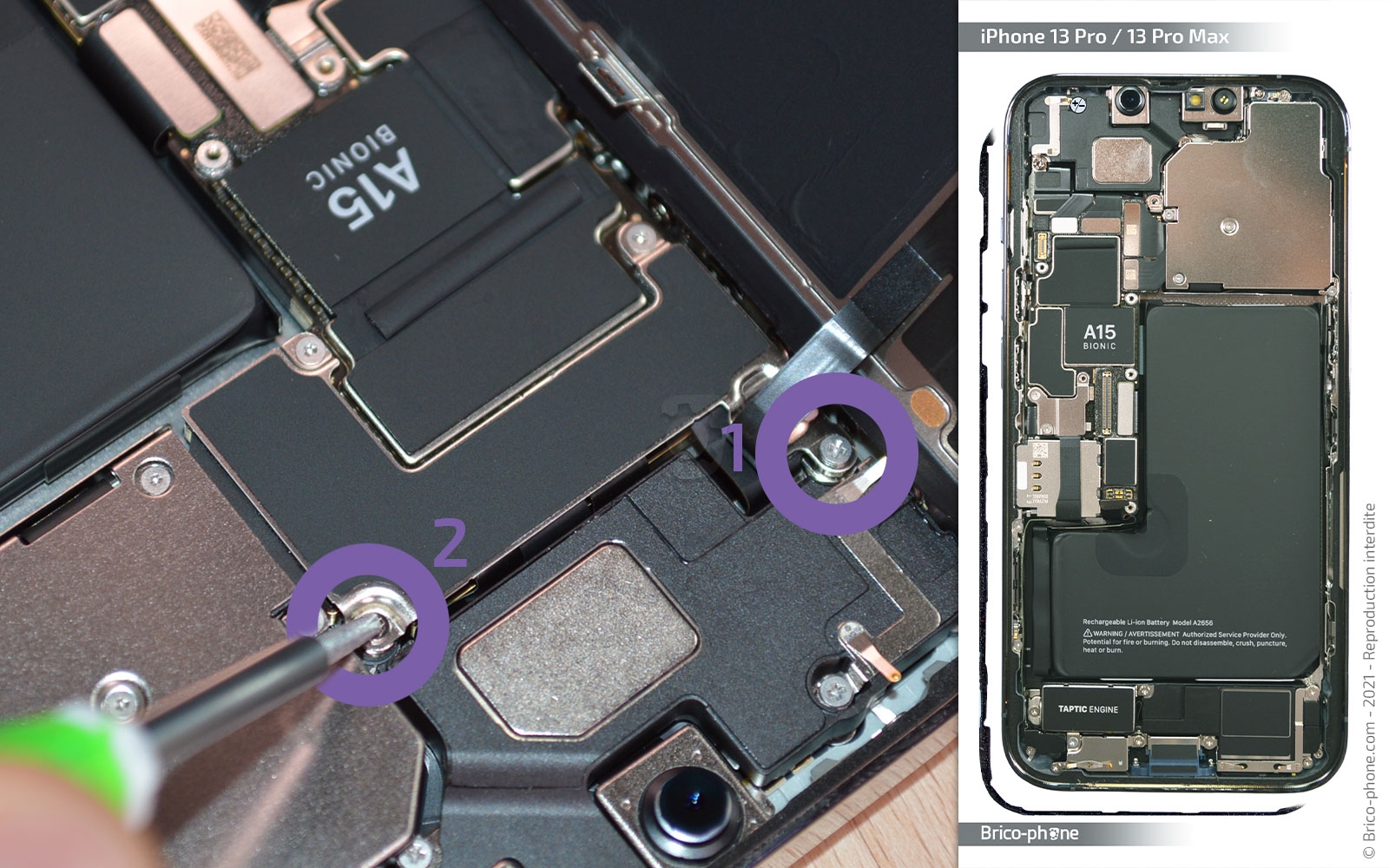

Commencez par dévisser les 2 vis du bas avec le tournevis triwing, puis celles du haut avec le tournevis cruciforme.

Ensuite, ôtez la plaquette #03 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Tournevis en métal Triwing 0.6
10,90 €

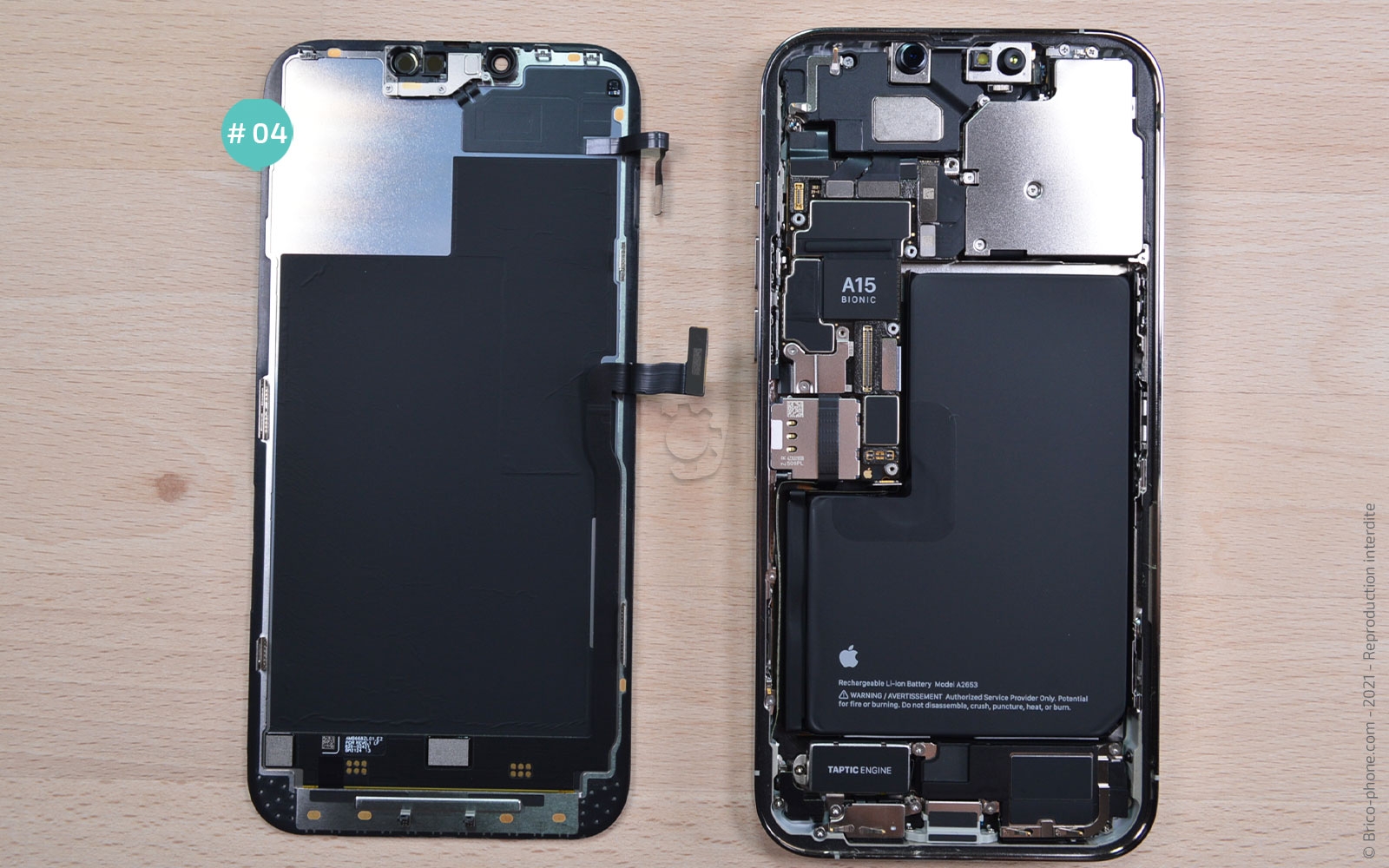

Etape 8 : Séparer l'écran du châssis

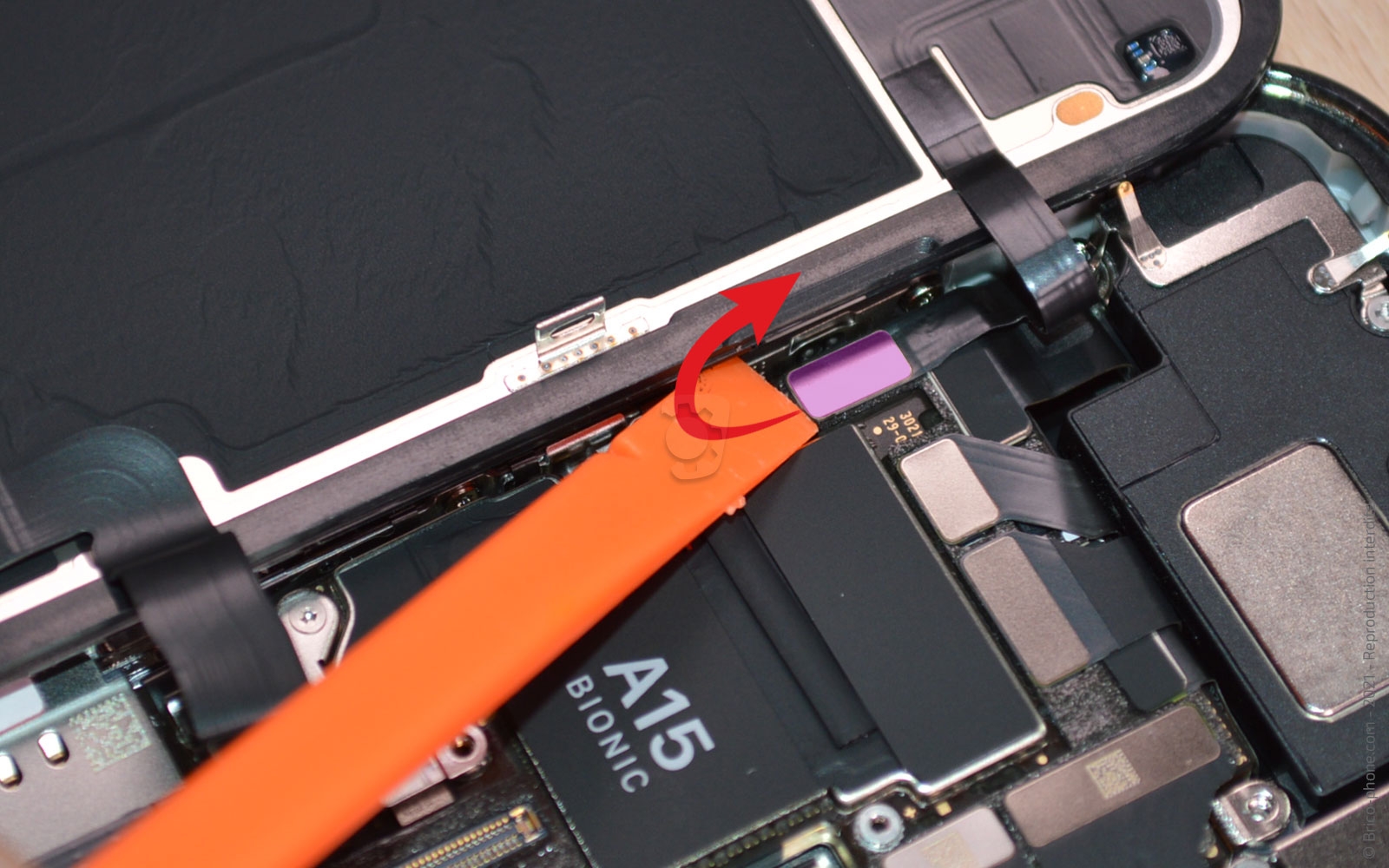

Vous pouvez maintenant déconnecter les nappes de l'écran #04 avec le spudger, vous en trouverez une en haut et une en bas.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Ôter la plaquette des caméras arrière
Commencez par dévisser la vis cruciforme qui se trouve en haut de la plaquette #15, puis les 4 vis triwing restantes.

Il ne vous reste plus qu'à la retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 10 : Extraire les caméras arrière
Déconnectez les nappes des différentes caméras et sortez le module arrière #16 avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Pour remonter votre iPhone 13 Pro Max, il vous suffit de suivre les étapes précédentes dans le sens contraire.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
