Votre iPhone 13 Pro Max ne recharge plus via la prise lightning

Vous ne pouvez plus brancher vos écouteurs sur la prise

Votre prise lightning ne fonctionne plus

Vous rencontrez des problèmes de micros lors de vos conversations

Il vous est impossible d'insérer votre câble lightning ou vos écouteurs ? Cela vous empêche de recharger votre iPhone 13 Pro Max ? Lors de vos appels, vos correspondants ne vous entendent pas ? Tous ces problèmes sont liés au connecteur de charge, vous allez devoir le remplacer pour retrouver un iPhone fonctionnel.

En suivant notre tutoriel photos ou vidéo, vous allez pouvoir effectuer le remplacement.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commencer votre réparation, êtes-vous sûre d'avoir le bon modèle ?

Allez dans les réglages puis dans Général et Informations. Vous devez retrouver dans le Nom du modèle, iPhone 13 Pro Max et dans N° du modèle, A2643 pour posséder un iPhone 13 Pro Max.

Si vous n'avez plus d'affichage, à l'emplacement du tiroir sim, vous devez retrouver la référence A2643.

Eteignez votre téléphone en appuyant sur power et volume moins et slidez "éteindre".
Etape 1

Etape 1 Ejecter le tiroir sim 01

Commencez par éjecter le tiroir sim #01 à l'aide de l'outil sim.
Outils
SIM
Etape 2

Etape 2 Retirer les vis pentalobe

Retirez les 2 vis pentalobes qui maintiennent l'écran dans le châssis.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Chauffez l'écran

Pour ramollir le joint d'étanchéité, il va falloir chauffer l'écran, pour cela nous vous proposons 2 méthodes :
- Passez le coussin chauffant au micro-ondes pendant 2 minutes, puis appliquez-le environ 40 secondes sur l'écran.
- Chauffez pendant 20 secondes tout le pourtour de l'écran à l'aide de votre sèche-cheveux ou votre décapeur thermique.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir l'iPhone

Appliquez la ventouse sur l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion.

Insérez le levier vert à la place du médiator et faites le tour de l'écran pour le séparer du châssis, attention aux nappes de celui-ci qui se trouvent sur la gauche.
Outils
Médiator
Spatule
Ventouse
Etape 5

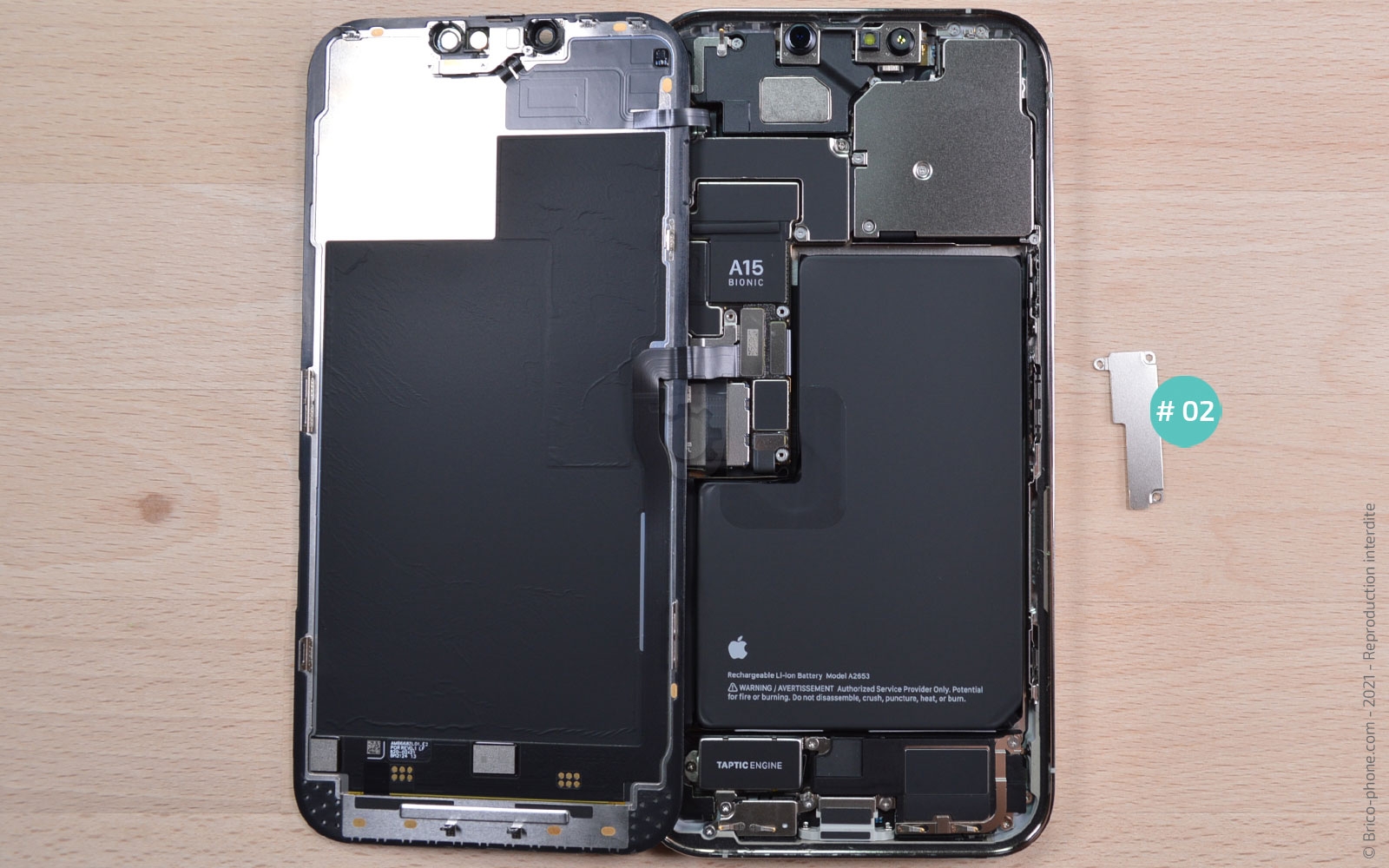

Etape 5 Ôter la plaquette 02

Dévissez les 3 vis triwing avant de retirer la plaquette #02 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 6

Etape 6 Déconnecter la batterie

Déconnectez la nappe de la batterie avec le levier en nylon.
Outils
Levier Nylon
Etape 7

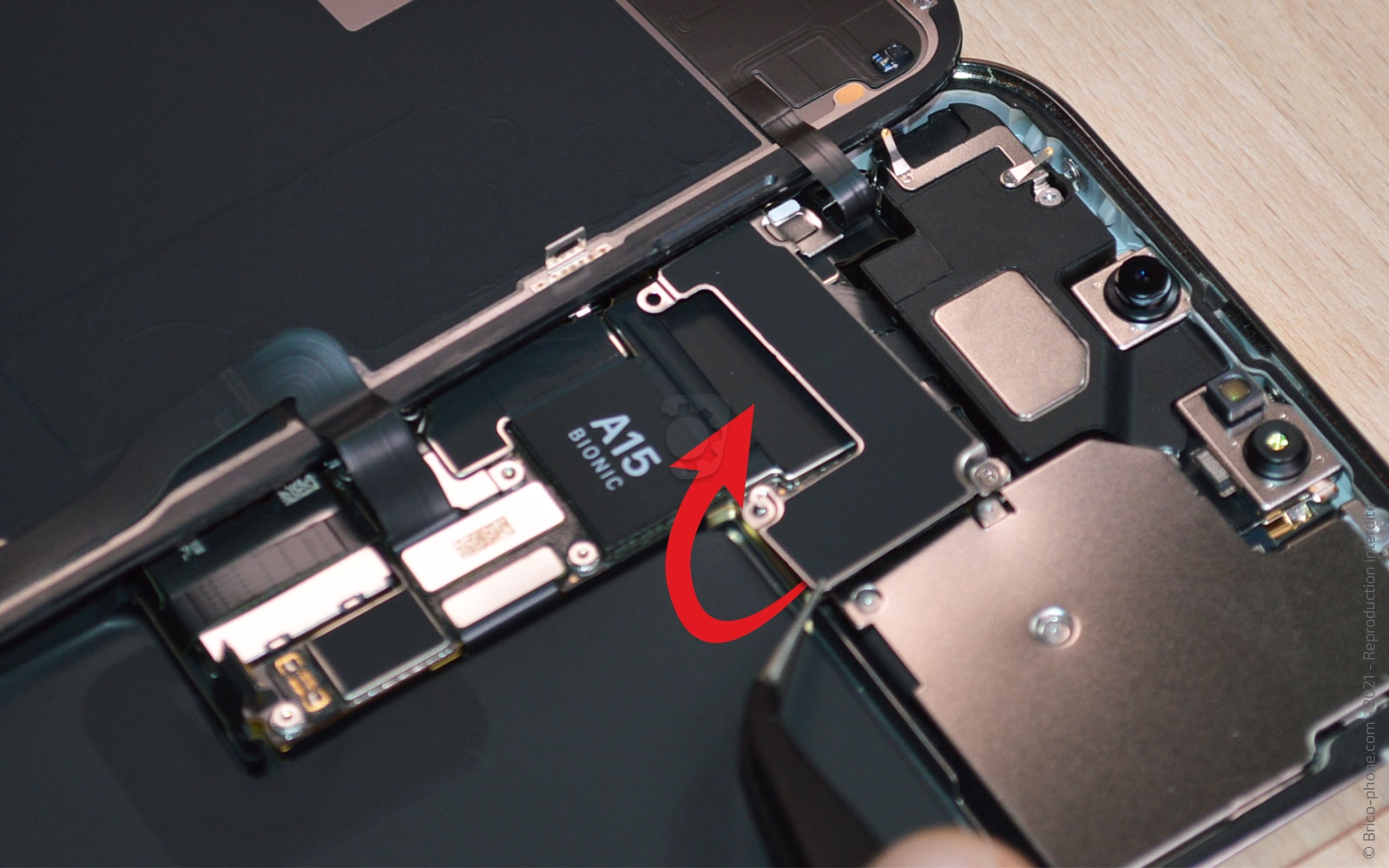

Etape 7 Ôter la plaquette 03

Commencez par dévisser les 2 vis du bas avec le tournevis triwing, puis celles du haut avec le tournevis cruciforme.

Ensuite, ôtez la plaquette #03 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis en métal Triwing 0.6 10.90€
Etape 8

Etape 8 Séparer l'écran du châssis

Vous pouvez maintenant déconnecter les nappes de l'écran #04 avec le spudger, vous en trouverez une en haut et une en bas.
Outils
Levier Nylon
Etape 9

Etape 9 Retirer le HP externe 07

Commencez par dévisser les 4 vis cruciforme avec le tournevis, puis ôtez le HP externe #07 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 10

Etape 10 Dévisser les vis du TapTic Engine

Avant de retirer le vibreur, dévissez les 2 vis cruciforme et la vis plate.
Outils
Tournevis Cruciforme
Tournevis Plat
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 11

Etape 11 Extraire le vibreur

Déconnectez la nappe avec le spudger, puis enlevez le vibreur #08 et la protection #27 avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 12

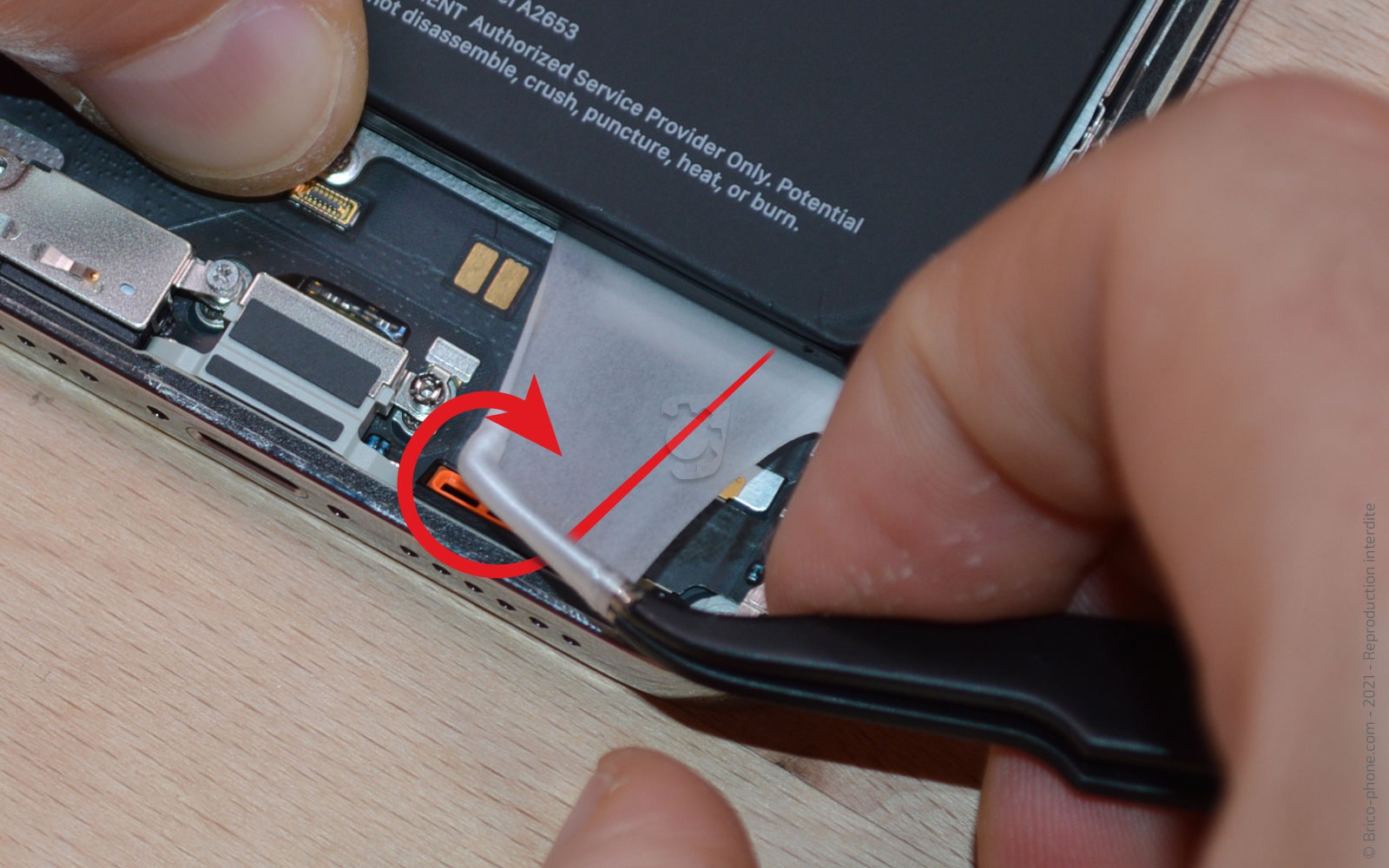

Etape 12 Retirer les languettes de la batterie

Pour le retrait de la batterie, utilisez la pincette pour décoller les languettes.

Attrapez la partie noire des languettes, puis tout en tirant dessus, enroulez-la autour de la pincette.
Faites de même pour les autres languettes et soulevez la batterie avec le spudger.
Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Sortir la batterie

Une fois la batterie #09 soulevée, il ne vous reste plus qu'à l'extraire du châssis.
Outils
Levier Nylon
Etape 14

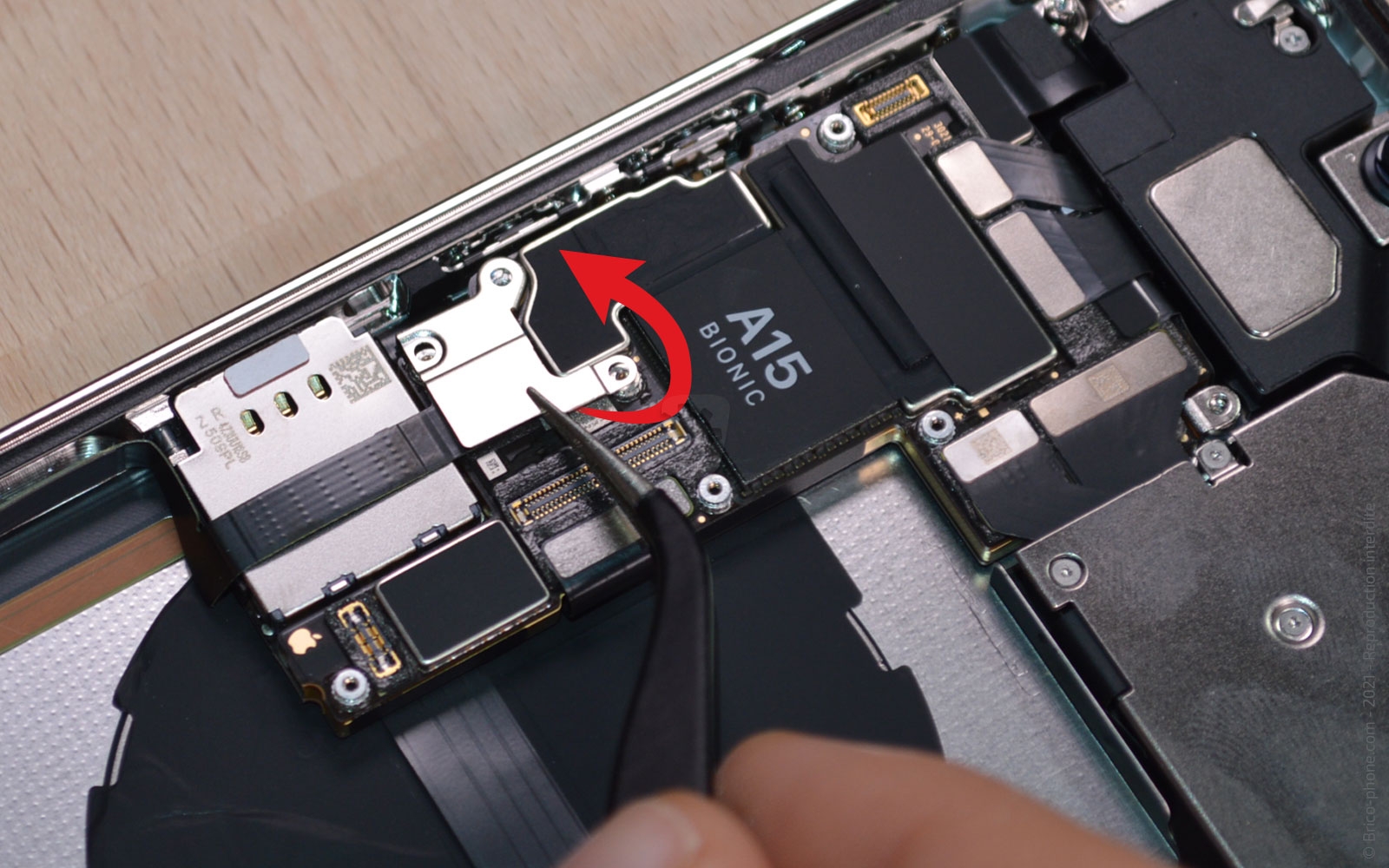

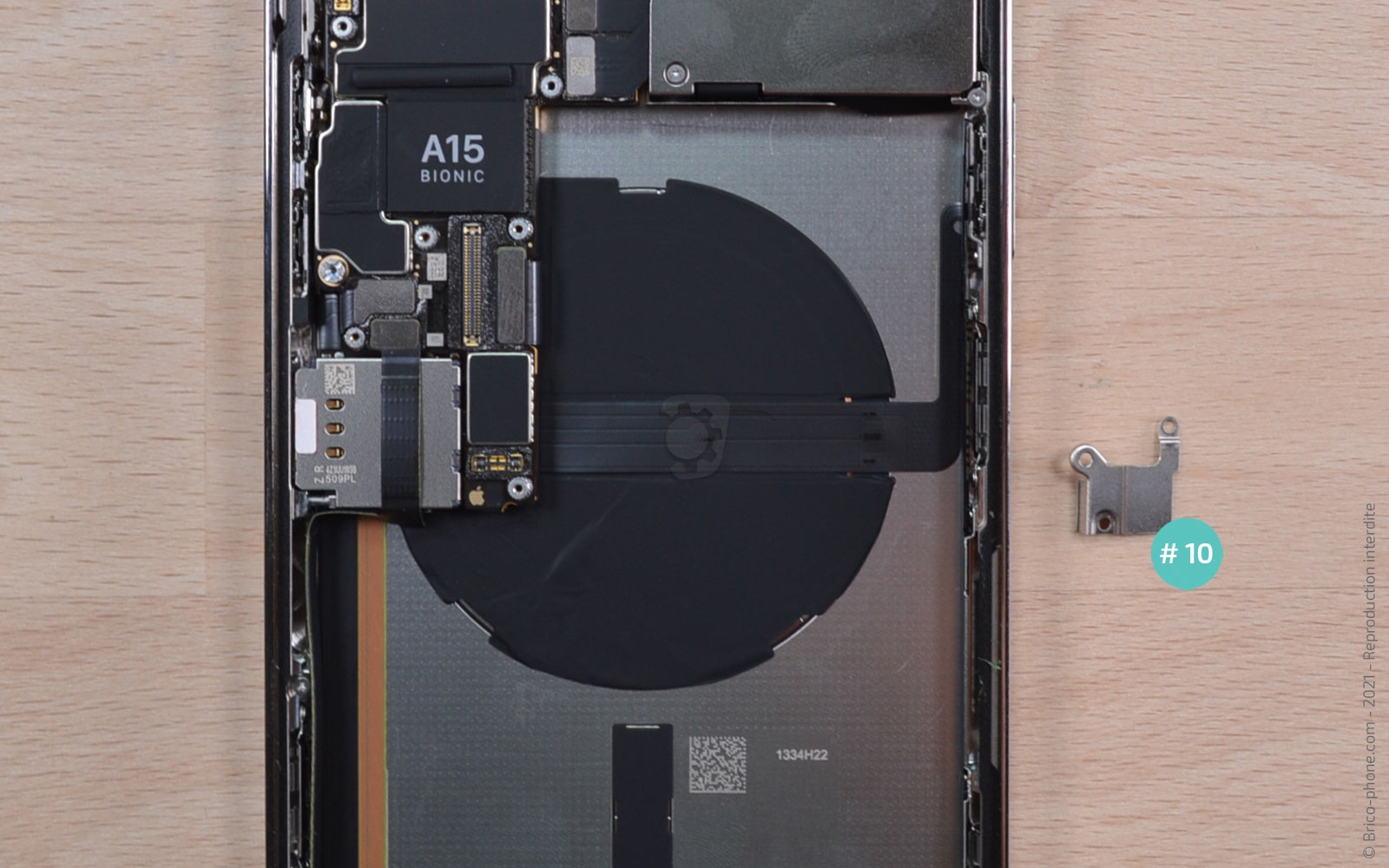

Etape 14 Retirer la plaquette 10

Enlever les 2 vis triwing, puis ôtez la plaquette #10 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 15

Etape 15 Dévisser les vis de la carte-mère

Avant de pouvoir retirer la carte-mère, il faut dévisser les 2 vis plates.
Outils
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 16

Etape 16 Déconnecter les nappes de la carte-mère

Afin de pouvoir sortir la carte-mère du châssis, il faut déconnecter toutes les nappes qui sont connectées dessus.

Avec le levier en nylon, débranchez les nappes du connecteur de charge, de la nappe power/volume/vibreur/induction, des nappes réseaux, des caméras, ...
Outils
Levier Nylon
Etape 17

Etape 17 Extraire la carte-mère

Maintenant que la carte-mère #11 est libérée, vous pouvez l'extraire du téléphone, si celle-ci bloque, poussez le poinceau (photo 1) qui permet d'éjecter la carte sim.
Outils
Levier Nylon
Etape 18

Etape 18 Retirer le cache micro

Dévissez les 2 vis cruciformes, puis chauffez légèrement la plaquette #12 du micro afin de la retirer avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 19

Etape 19 Décoller le micro et le capteur gyroscope

Avec la pincette, décollez le micro et le capteur gyroscope de son support.
Outils
Pince Brucelles
Etape 20

Etape 20 Dévisser les vis plate

Dévissez les 4 vis plates du connecteur de charge.
Outils
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 21

Etape 21 Retirer le support micro

Vous pouvez maintenant enlever le support micro #13 du châssis avec la pincette.
Outils
Pince Brucelles
Etape 22

Etape 22 Dévisser les vis du dock

Afin de pouvoir extraire le connecteur de charge, il faut dévisser les vis, vous aurez 4 vis cruciformes et 4 vis triwing.
Outils
Tournevis Cruciforme
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 23

Etape 23 Sortir le dock du châssis

Chauffez un peu le connecteur de charge #14 car celui-ci est maintenu par des stickers, puis décollez-le à l'aide du levier.
Pensez également à décoller le micro avec la pincette.

Vous pouvez maintenant, retirer le dock du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 24

Etape 24 Appliquez les stickers de batterie

Retirez la protection bleue des stickers, puis venez poser la batterie dessus.

Une fois en place, rabattez les languettes noires sur la batterie et retirez la protection rose avant de l'insérer dans le châssis.

Conseils pour le remontage

Pour remonter votre iPhone 13 Pro Max, il vous suffit de suivre les étapes précédentes dans le sens contraire.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
Pièces
Joint d'étanchéité pour écran d'iPhone 13 Pro Max 4.90€
