Comment changer l'écran (vitre + Oled) sur iPhone 13 Pro Max

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 13 Pro Max
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Le tactile ne fonctionne plus sur une zone précise ou sur l'ensemble de l'écran.

L'affichage présente des tâches noires ou des traits.

La vitre avant de votre smartphone est brisée.

Brico-Phone vous propose ce tutoriel photos et vidéo pour vous aider à remplacer l'écran abimé de votre iPhone 13 Pro Max, afin de le faire vous-même de chez vous et à moindre coût.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commencer votre réparation, êtes-vous sûre de connaitre le modèle de votre iPhone ?

Pour vérifier, allez dans les réglages puis dans Général et Informations. Vous devez retrouver dans le Nom du modèle, iPhone 13 Pro Max et dans N° du modèle : A2643 pour posséder un iPhone 13 Pro Max.

Si vous n'avez plus d'affichage, à l'emplacement du tiroir sim, vous devez retrouver la référence A2643.

Ensuite, pour débuter la réparation, il est important d'éteindre votre téléphone en appuyant sur power et volume moins et de slider "éteindre".
Etape 1

Etape 1 Ejecter le tiroir sim 01

Commencez par éjecter le tiroir sim #01 à l'aide de l'outil sim.
Outils
SIM
Etape 2

Etape 2 Retirer les vis pentalobe

Retirez les 2 vis pentalobes qui maintiennent l'écran dans le châssis.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Chauffez l'écran

Pour ramollir le joint d'étanchéité, il va falloir chauffer l'écran. Pour cela, nous vous proposons 2 méthodes :
- Passez le coussin chauffant au micro-ondes pendant 2 minutes, puis appliquez-le environ 40 secondes sur l'écran.
- Chauffez pendant 20 secondes tout le pourtour de l'écran à l'aide de votre sèche-cheveux ou votre décapeur thermique.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir l'iPhone

Appliquez la ventouse sur l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion.

Insérez le levier vert à la place du médiator et faites le tour de l'écran pour le séparer du châssis, attention aux nappes de celui-ci qui se trouvent sur la gauche.
Outils
Médiator
Spatule
Ventouse
Etape 5

Etape 5 Ôter la plaquette 02

Dévissez les 3 vis triwing avant de retirer la plaquette #02 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 6

Etape 6 Déconnecter la batterie

Déconnectez la nappe de la batterie avec le levier en nylon.
Outils
Levier Nylon
Etape 7

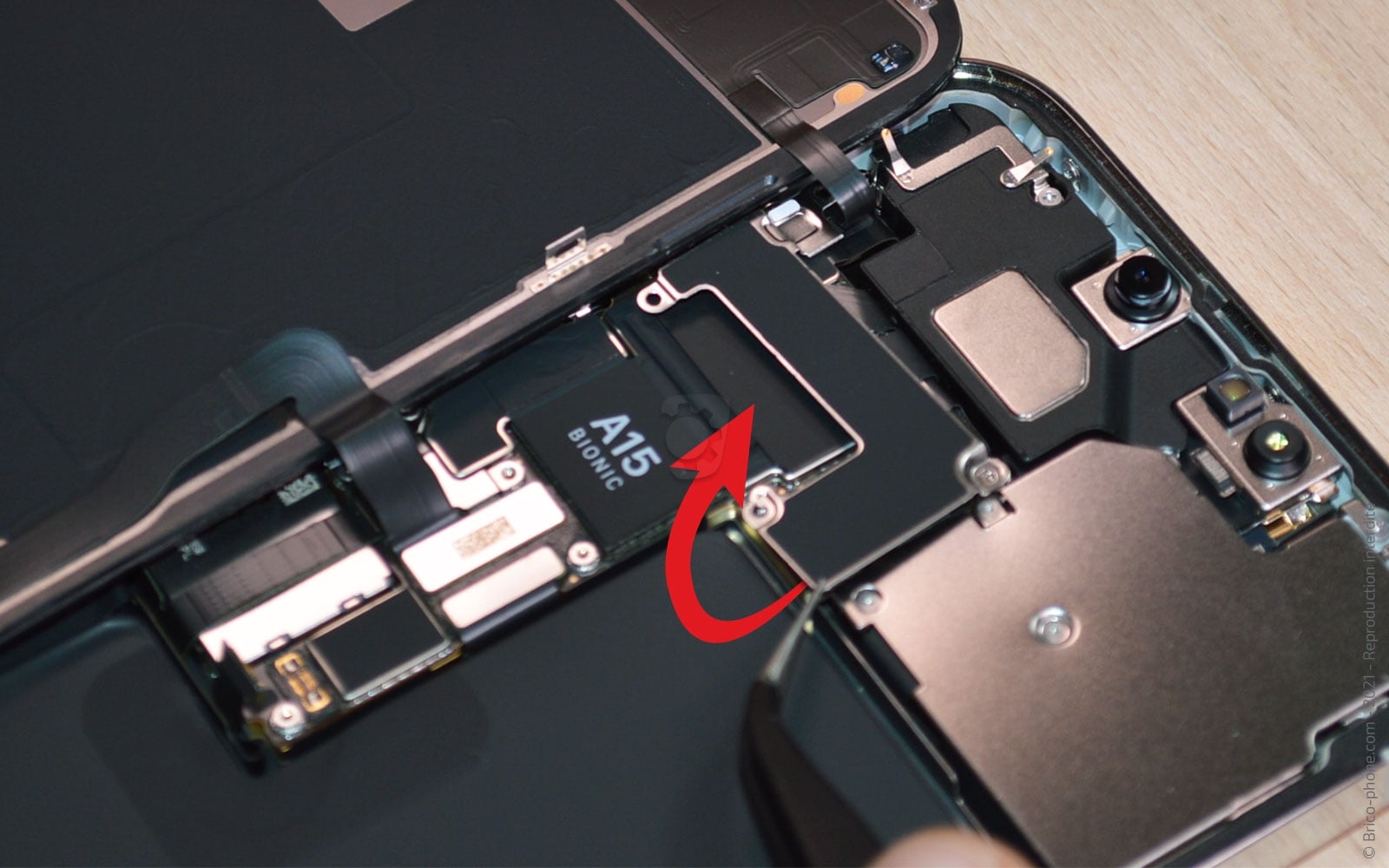

Etape 7 Ôter la plaquette 03

Commencez par dévisser les 2 vis du bas avec le tournevis triwing, puis celles du haut avec le tournevis cruciforme.

Ensuite, ôtez la plaquette #03 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis en métal Triwing 0.6 10.90€
Etape 8

Etape 8 Séparer l'écran du châssis

Vous pouvez maintenant déconnecter les nappes de l'écran #04 avec le spudger, vous en trouverez une en haut et une en bas.
Outils
Levier Nylon
Etape 9

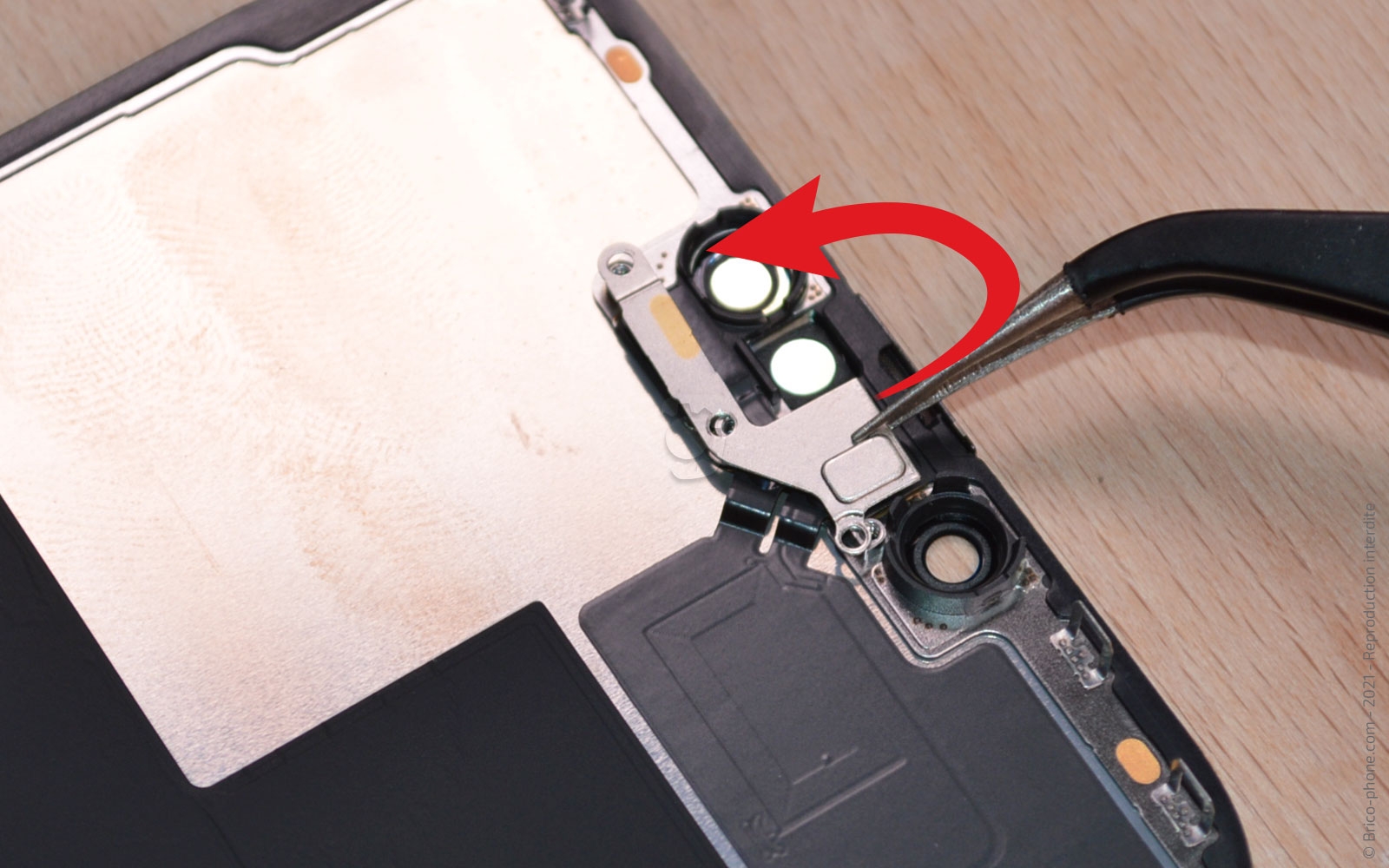

Etape 9 Retirer la plaquette 05 de l'écran

Prenez le triwing pour dévisser les 3 vis de la plaquette #05, puis enlevez-la avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 10

Etape 10 Chauffer la nappe des capteurs

Chauffez la nappe des capteurs avec votre sèche-cheveux ou le décapeur thermique pendant 10/15 secondes.
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Décoller la nappe des capteurs

Vous pouvez maintenant décoller la nappe #06 avec le levier en nylon.

Si vous n'arrivez pas à la décoller, n'hésitez pas à rechauffer.
Outils
Levier Nylon

Conseils pour le remontage

Pour remonter votre iPhone 13 Pro Max, il vous suffit de suivre les étapes précédentes dans le sens contraire.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
Pièces
Joint d'étanchéité pour écran d'iPhone 13 Pro Max 4.90€
