Apple iPhone 13 Mini au 15 Pro Max iPhone 13 Pro

Changement du buzzer (HP interne) sur iPhone 13 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 13 Pro
Réparation
Note de réparabilité 12/20
Temps estimé 40 min
Difficulté 3/5 (Moyen)
Diagnostic

Vous n'avez plus de son à l'oreille lors de vos communications.

Vous avez un appel mais vous n'entendez pas vos correspondants à l'oreille ? Cela vous embête lors de vos appels ?

Avec Brico-Phone et ce tutoriel photos et vidéo, procédez au remplacement de la pièce défectueuse étape par étape afin de retrouver du son lors des appels.

C'est parti pour votre réparation !

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter, vous devez savoir si vous possédez le bon modèle.

Allez dans les réglages, Général et Informations.
Quand vous cliquez sur la ligne N° de modèle et que la référence A2638 apparaît ou que sur la ligne nom du modèle vous avez iPhone 13 Pro, vous avez le bon modèle pour suivre ce tutoriel.

Vous pouvez également retrouver le numéro de modèle gravé à l'intérieur de l'emplacement du tiroir de la carte Sim.
Etape 1

Etape 1 Eteindre et retirer le tiroir sim

Commencez par éteindre votre iPhone en restant appuyé sur les touches power et volume Plus afin de slider le bouton "éteindre".
Munissez-vous de l'outil pour éjecter le tiroir sim.
Outils
SIM
Etape 2

Etape 2 Retirer les vis pentalobe

Dévissez les 2 vis placées de part et d'autre du connecteur de charge à l'aide du tournevis pentalobe.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Créer un point d'insertion

Afin de ramollir le sticker d'étanchéité de l'écran, vous pouvez utiliser le coussin chauffant que vous appliquerez 40 secondes sur l'écran en l'ayant au préalable passé au micro-ondes pendant 1 minutes 30.

Autrement, vous pouvez chauffer le pourtour de l'écran avec votre sèche-cheveux ou un décapeur thermique pendant 20 secondes.
Appliquez la ventouse sur le bas de l'écran afin de tirer sur celle-ci et d'insérer le médiator en métal troué entre l'écran et le châssis.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 4

Etape 4 Ouvrir l'écran

Une fois le point d'insertion créé, insérez le levier vert à la place du médiator en métal.

Faites le tour du téléphone à l'aide de l'outil pour soulever l'écran. Faites attention sur la gauche de celui-ci car vous y trouverez les nappes.

Une fois l'écran décollé, basculez-le vers la gauche.
Outils
Spatule
Ventouse
Etape 5

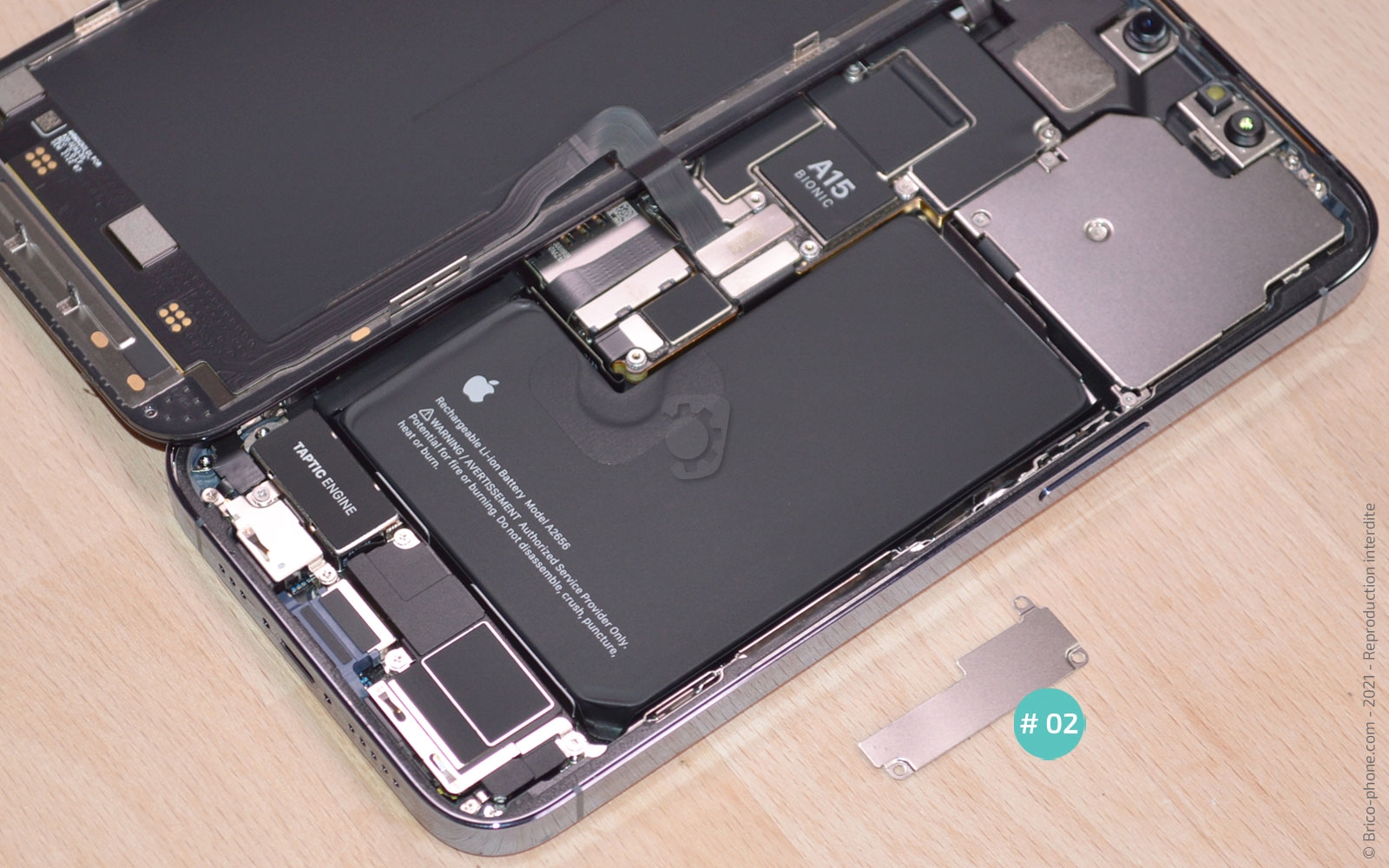

Etape 5 Enlever la plaquette des nappes

Munissez-vous du tournevis triwing afin de dévisser les 3 vis de la plaquette #02.

Vous pouvez maintenant la retirer avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 6

Etape 6 Déconnecter la batterie et l'écran

Déconnectez la nappe de la batterie ainsi que celle de l'écran à l'aide du spudger.
Outils
Levier Nylon
Etape 7

Etape 7 Retirer la plaquette du haut

Commencez par dévisser les 2 vis triwing puis les 2 vis cruciformes avant de retirer la plaquette #03 avec la pincette.
Outils
Tournevis Cruciforme
Tournevis Pentalobe
Pince Brucelles
Pièces
Tournevis en métal Triwing 0.6 10.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Retirer l'écran

Il ne vous reste plus qu'à déconnecter la nappe des capteurs avec le levier en nylon.
Outils
Levier Nylon
Etape 9

Etape 9 Retirer la plaquette 10

Dévissez les 2 vis triwing pour retirer avec la pincette la plaquette #10.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 10

Etape 10 Déconnecter les nappes de la carte-mère

Munissez-vous du levier en nylon pour déconnecter les nappes du connecteur de charge, de la nappe induction/power/volume/vibreur et des caméras avant.

Débranchez également celles de la nappe réseau, de l'antenne, de la nappe flash et des caméras arrière.
Outils
Levier Nylon
Etape 11

Etape 11 Extraire la carte-mère

Dévissez les 2 vis plate qui maintiennent la carte-mère #11, puis sortez-la du châssis en faisant levier avec le spudger.
Outils
Levier Nylon
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 12

Etape 12 Ôter la plaquette des caméras arrière

Passons sur la partie haute du téléphone, dévissez les 4 vis triwing puis la seule vis cruciforme avant d'enlever la plaquette #15 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis en métal Triwing 0.6 10.90€
Etape 13

Etape 13 Retirer le contact de l'écouteur de l'oreille

Dévissez les 2 vis cruciformes pour extraire le contact #17 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

Etape 14 Ôter l'écouter de l'oreille

Munissez-vous du tournevis plat pour retirer les 2 vis qui maintiennent l'écouteur de l'oreille #18, puis retirez-le.
Outils
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€

Conseil pour le remontage

Vous pouvez maintenant reprendre le tutoriel en sens inverse afin d'installer le nouveau composant.

N'oubliez pas avant de remettre l'écran en place de nettoyer le châssis des résidus de stickers et d'installer un nouveau joint d'étanchéité.
Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos
