Remplacement du Taptic Engine (vibreur) sur iPhone 13 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 13 Pro
Réparation
Note de réparabilité 12/20
Temps estimé 40 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Le mode silencieux ne fait plus vibrer votre téléphone

Votre iPhone 13 Pro ne vibre plus

Vous n'avez plus de vibration lors d'un appui prolongé sur l'écran

Lorsque vous recevez des appels, des messages ou des notifications, votre iPhone 13 Pro ne vibre plus ? Cela est lié au TapTic Engine (nom du vibreur chez Apple), vous allez devoir effectuer son changement.

Afin de réussir cette réparation, Brico-Phone met à disposition ce tutoriel photos et vidéo qui vous guidera tout au long du remplacement de la pièce défectueuse.

Retrouvez un vibreur fonctionnel !

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter, vous devez savoir si vous possédez le bon modèle.

Allez dans les réglages, Général et Informations.
Quand vous cliquez sur la ligne N° de modèle et que la référence A2638 apparaît ou que sur la ligne nom du modèle vous avez iPhone 13 Pro, vous avez le bon modèle pour suivre ce tutoriel.

Vous pouvez également retrouver le numéro de modèle gravé à l'intérieur de l'emplacement du tiroir de la carte Sim.
Etape 1

Etape 1 Eteindre et retirer le tiroir sim

Commencez par éteindre votre iPhone en restant appuyé sur les touches power et volume Plus afin de slider le bouton "éteindre".
Munissez-vous de l'outil pour éjecter le tiroir sim.
Outils
SIM
Etape 2

Etape 2 Retirer les vis pentalobe

Dévissez les 2 vis placées de part et d'autre du connecteur de charge à l'aide du tournevis pentalobe.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Créer un point d'insertion

Afin de ramollir le sticker d'étanchéité de l'écran, vous pouvez utiliser le coussin chauffant que vous appliquerez 40 secondes sur l'écran en l'ayant au préalable passé au micro-ondes pendant 1 minutes 30.

Autrement, vous pouvez chauffer le pourtour de l'écran avec votre sèche-cheveux ou un décapeur thermique pendant 20 secondes.

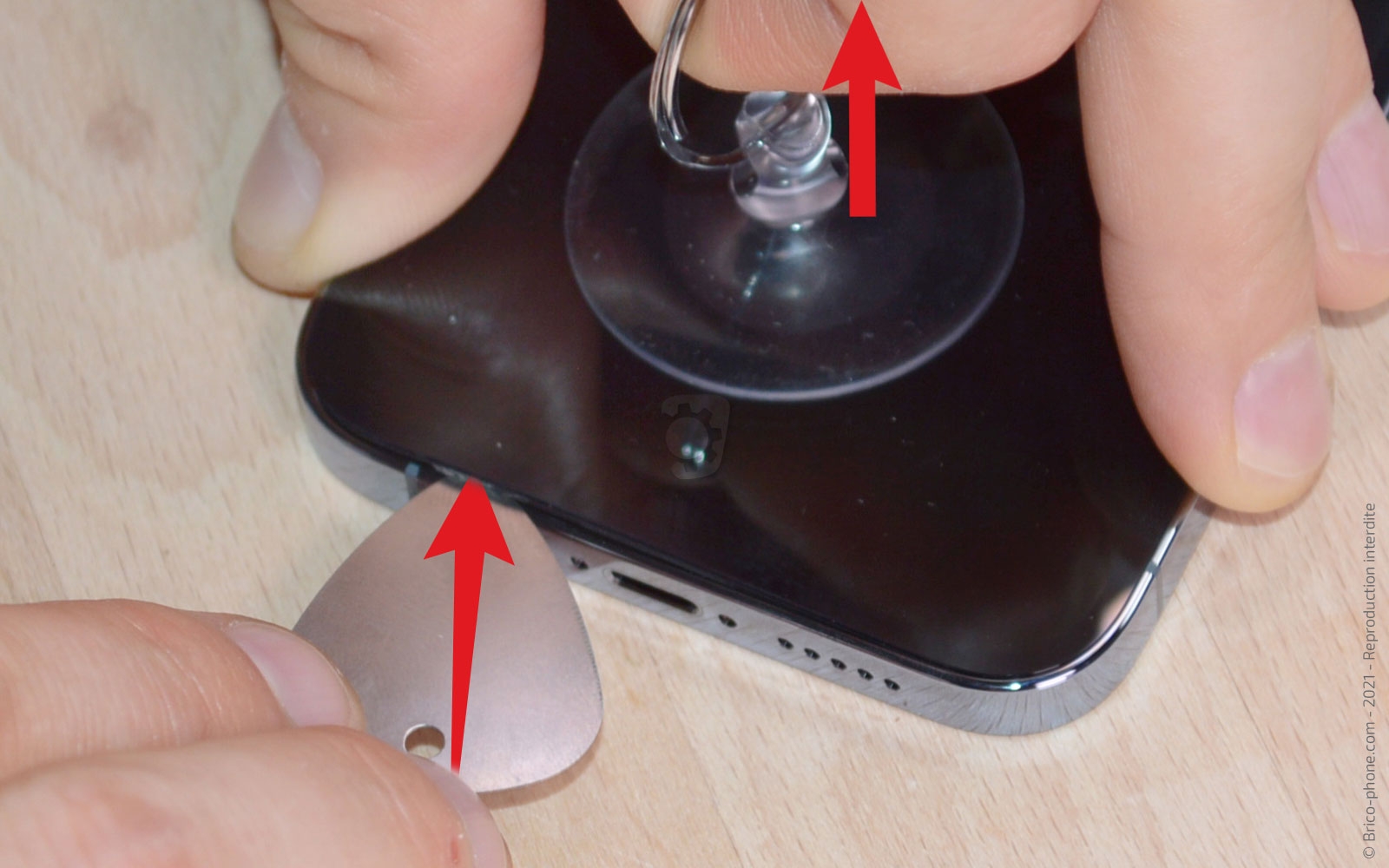

Appliquez la ventouse sur le bas de l'écran afin de tirer sur celle-ci et d'insérer le médiator en métal troué entre l'écran et le châssis.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 4

Etape 4 Ouvrir l'écran

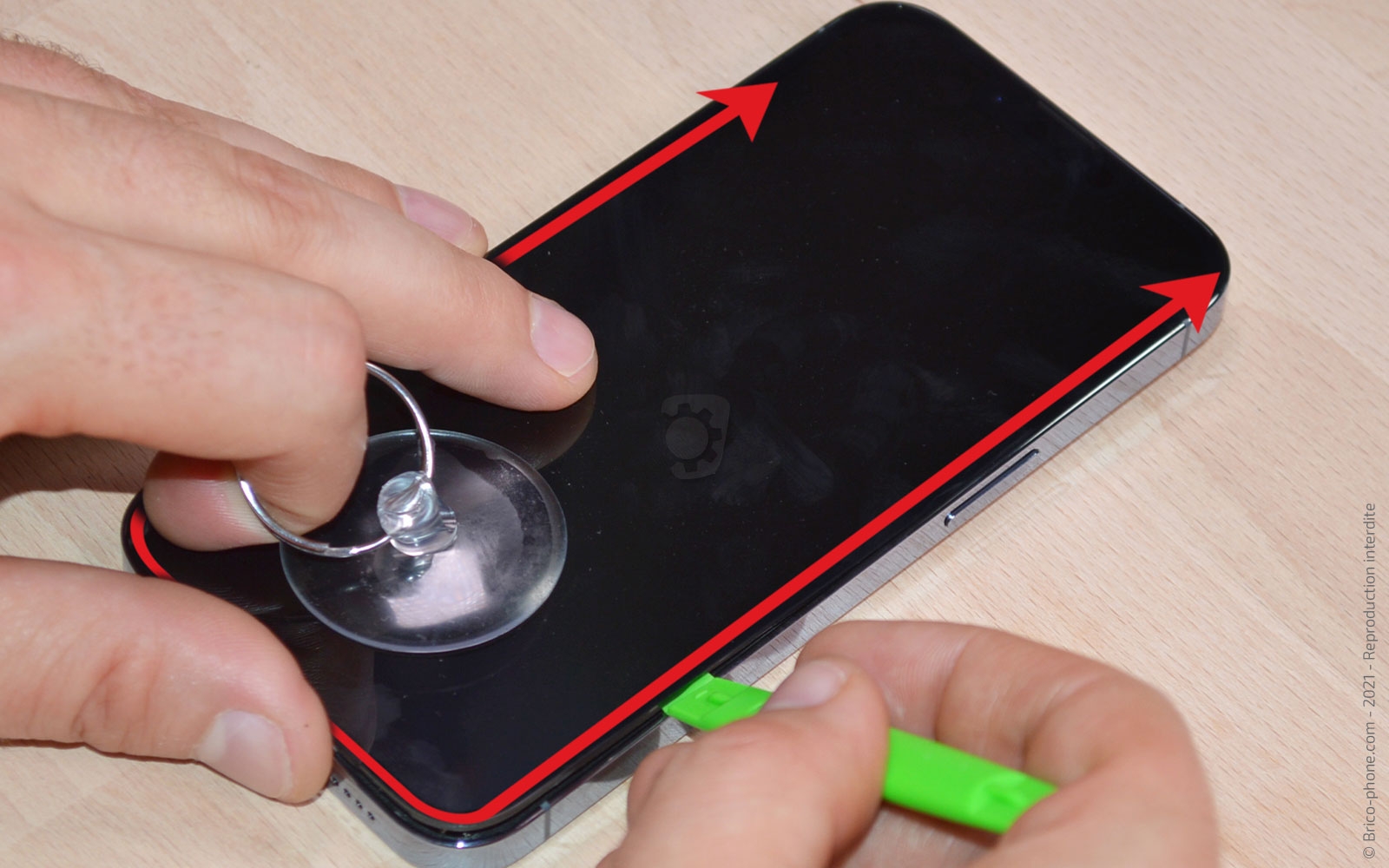

Une fois le point d'insertion créé, insérez le levier vert à la place du médiator en métal.

Faites le tour du téléphone à l'aide de l'outil pour soulever l'écran. Faites attention sur la gauche de celui-ci car vous y trouverez les nappes.

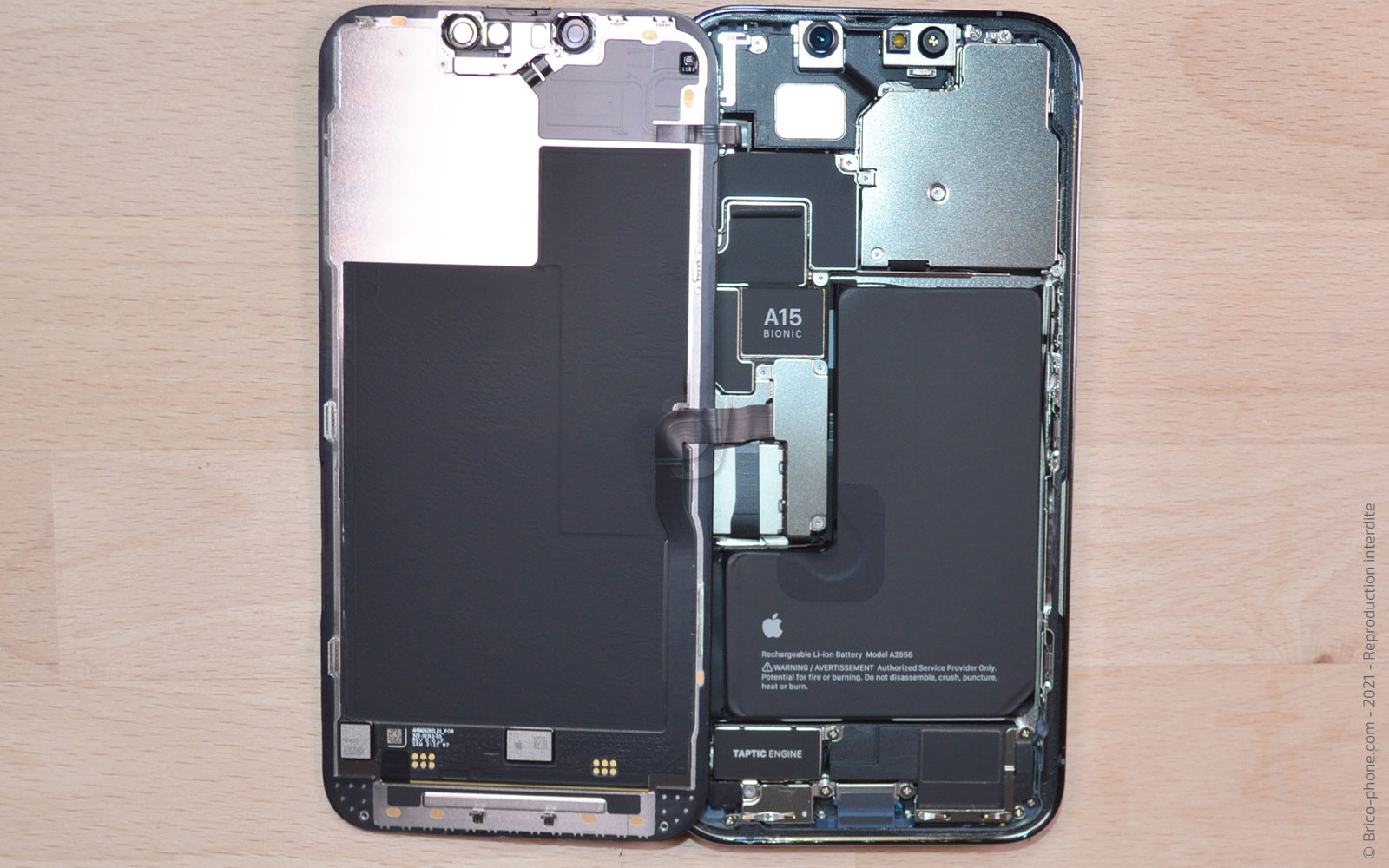

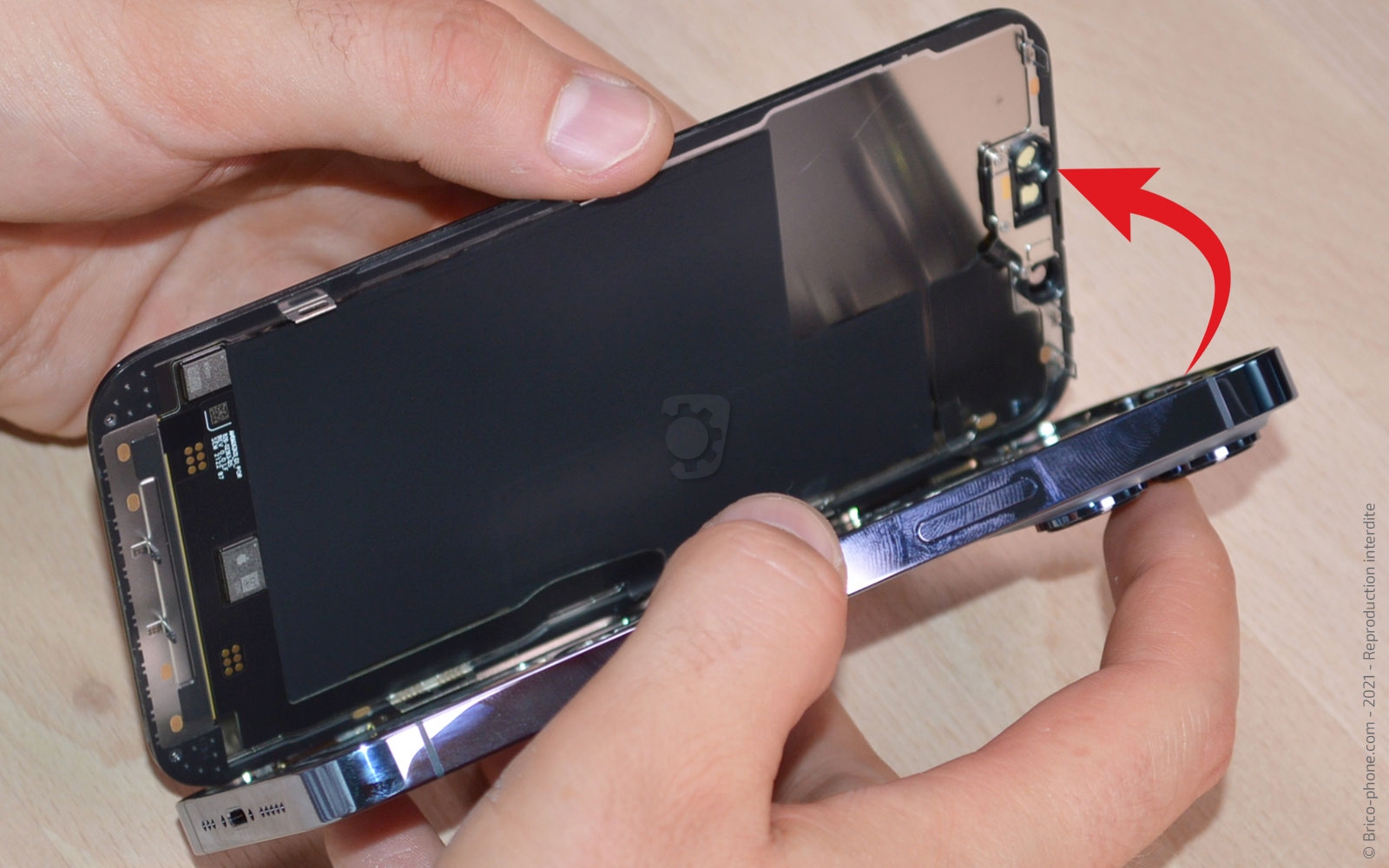

Une fois l'écran décollé, basculez-le vers la gauche.
Outils
Spatule
Ventouse
Etape 5

Etape 5 Enlever la plaquette des nappes

Munissez-vous du tournevis triwing afin de dévisser les 3 vis de la plaquette #02.

Vous pouvez maintenant la retirer avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 6

Etape 6 Déconnecter la batterie et l'écran

Déconnectez la nappe de la batterie ainsi que celle de l'écran à l'aide du spudger.
Outils
Levier Nylon
Etape 7

Etape 7 Retirer la plaquette du haut

Commencez par dévisser les 2 vis triwing puis les 2 vis cruciformes avant de retirer la plaquette #03 avec la pincette.
Outils
Tournevis Cruciforme
Tournevis Pentalobe
Pince Brucelles
Pièces
Tournevis en métal Triwing 0.6 10.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Retirer l'écran

Il ne vous reste plus qu'à déconnecter la nappe des capteurs avec le levier en nylon.
Outils
Levier Nylon
Etape 9

Etape 9 Retirer le HP externe

Dévissez les 4 vis cruciforme afin d'extraire le bloc HP externe #07 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 10

Etape 10 Déconnecter le Taptic Engine

Déconnectez la nappe du Taptic Engine avec le levier en nylon.
Outils
Levier Nylon
Etape 11

Etape 11 Extraire le Taptic Engine

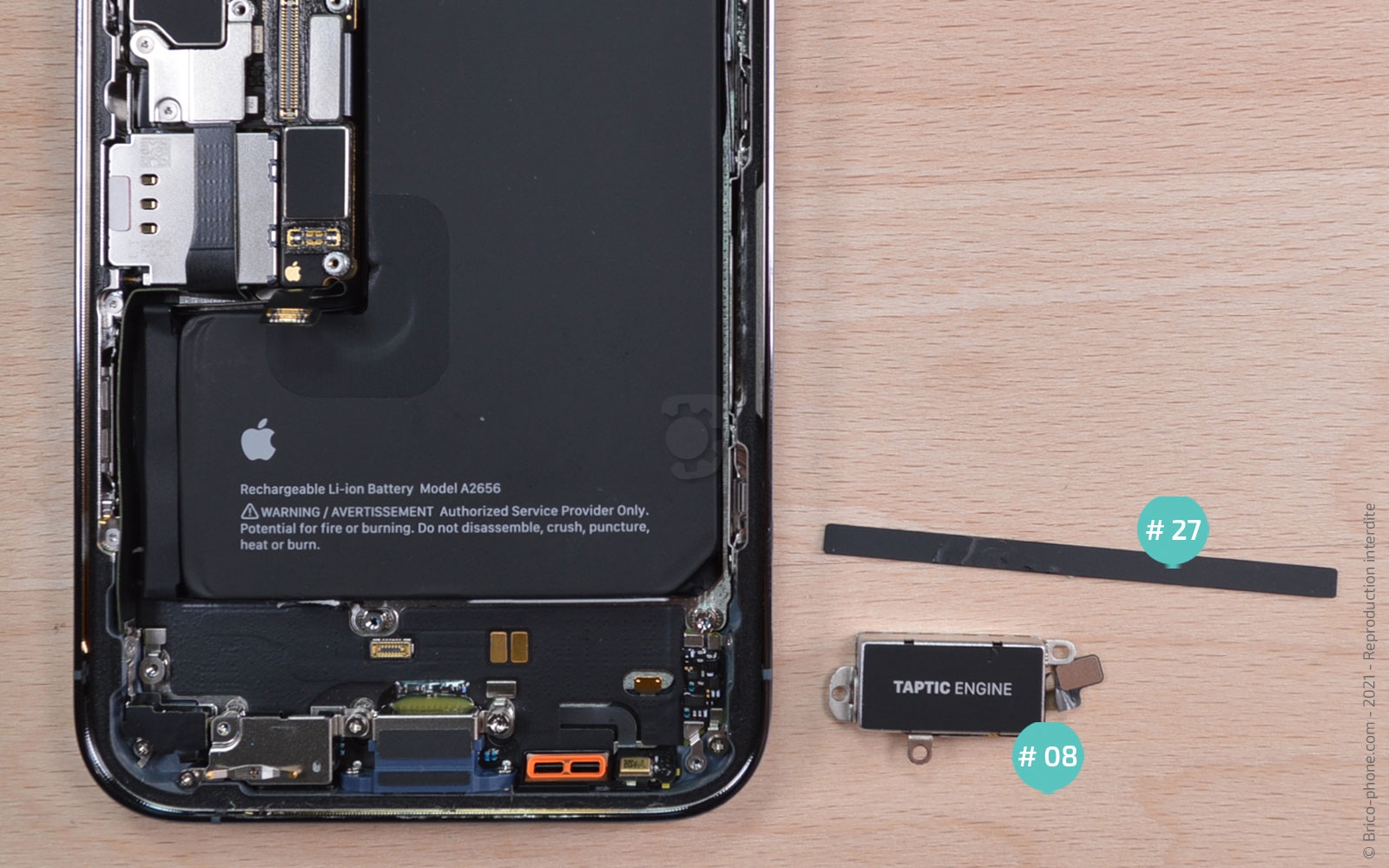

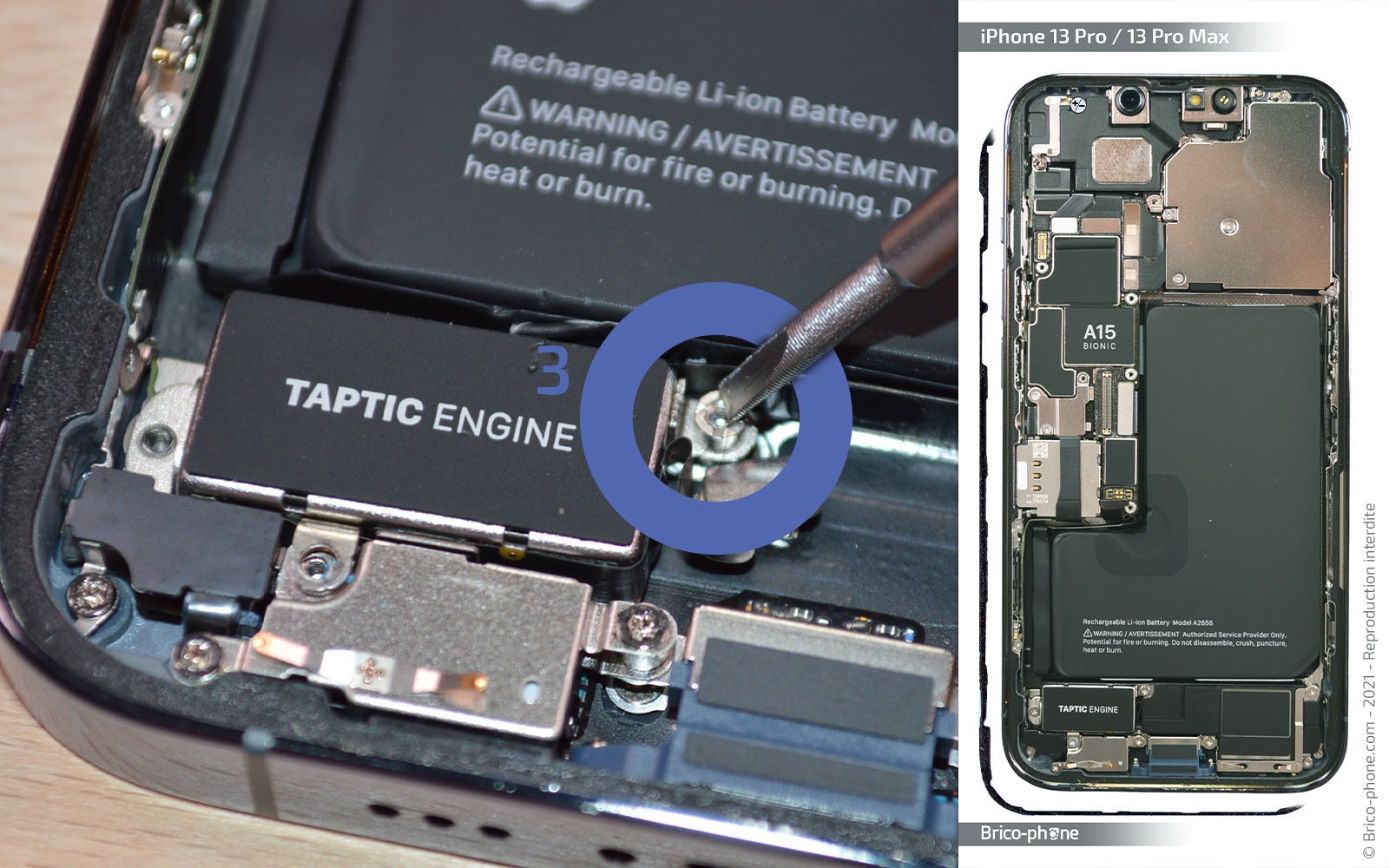

Pour retirer le vibreur #08, vous devez dévisser les 2 vis cruciformes, puis la plate.

Une fois les vis enlevées, ôtez le Taptic Engine avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€

Conseil pour le remontage

Vous pouvez maintenant reprendre le tutoriel en sens inverse afin d'installer la nouvelle pièce.

Avant de refermer votre iPhone 13 Pro, n'oubliez pas de nettoyer le châssis des résidus de stickers et d'installer le nouveau joint d'étanchéité.
Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos
