Changement du connecteur de charge sur iPhone 13 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 13 Pro
Réparation
Note de réparabilité 10/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

Votre prise lightning ne fonctionne plus

Vous ne pouvez plus brancher vos écouteurs sur la prise

Vous rencontrez des problèmes de micros lors de vos conversations

Votre iPhone 13 Pro ne recharge plus via la prise lightning

Vous ne pouvez plus charger votre iPhone 13 Pro ? Le câble ou vos écouteurs ne rentrent plus dans la prise ? Vos interlocuteurs ne vous entendent pas lors de vos conversations ? Toutes ces pannes sont dues au connecteur de charge, il va falloir le changer pour retrouver un smartphone fonctionnel.

En suivant notre tutoriel photos ou vidéo, vous allez pouvoir procéder au remplacement du dock.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter, vous devez savoir si vous possédez le bon modèle.

Allez dans les réglages, Général et Informations.
Quand vous cliquez sur la ligne N° de modèle et que la référence A2638 apparaît ou que sur la ligne nom du modèle vous avez iPhone 13 Pro, vous avez le bon modèle pour suivre ce tutoriel.

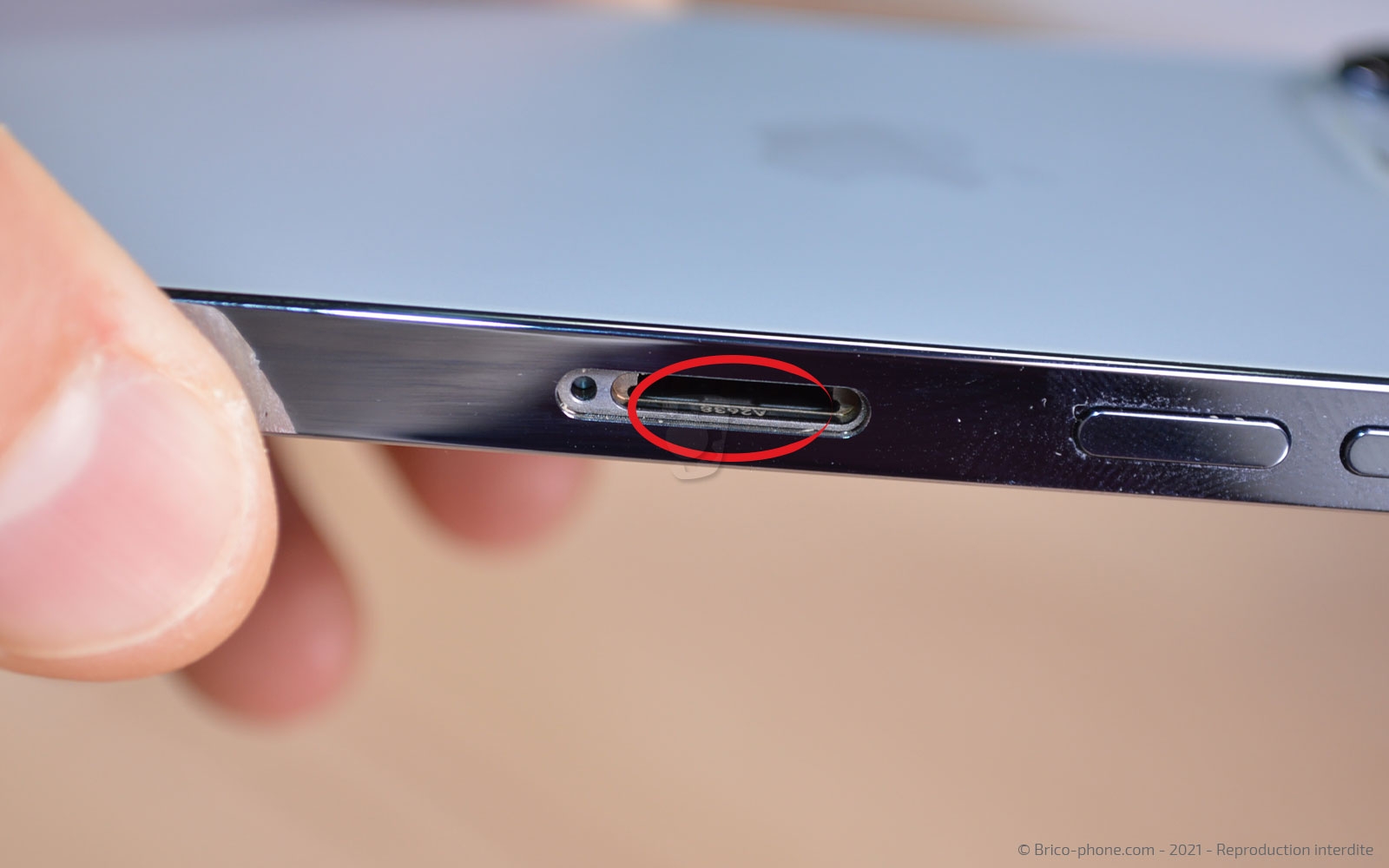

Vous pouvez également retrouver le numéro de modèle gravé à l'intérieur de l'emplacement du tiroir de la carte Sim.
Etape 1

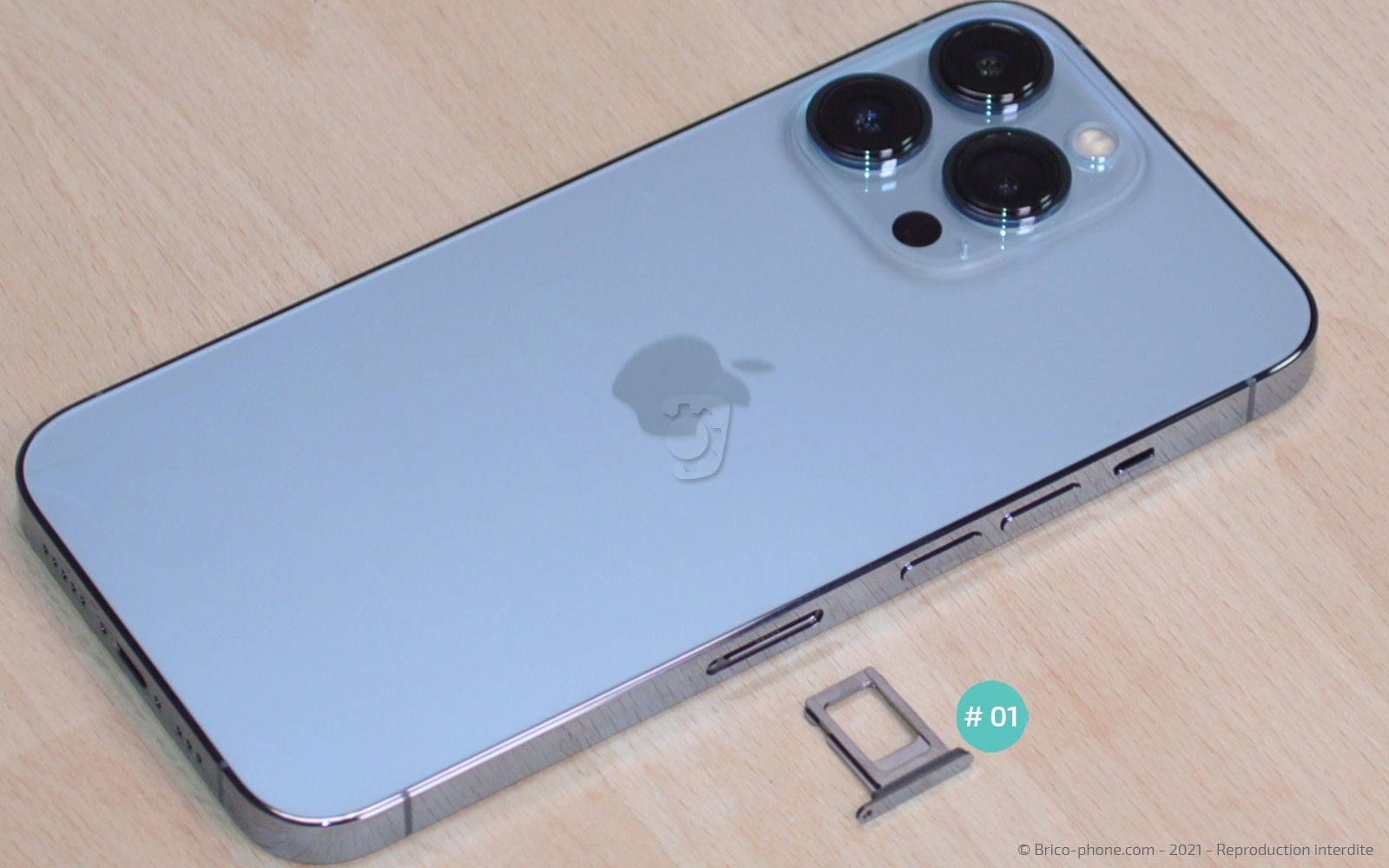

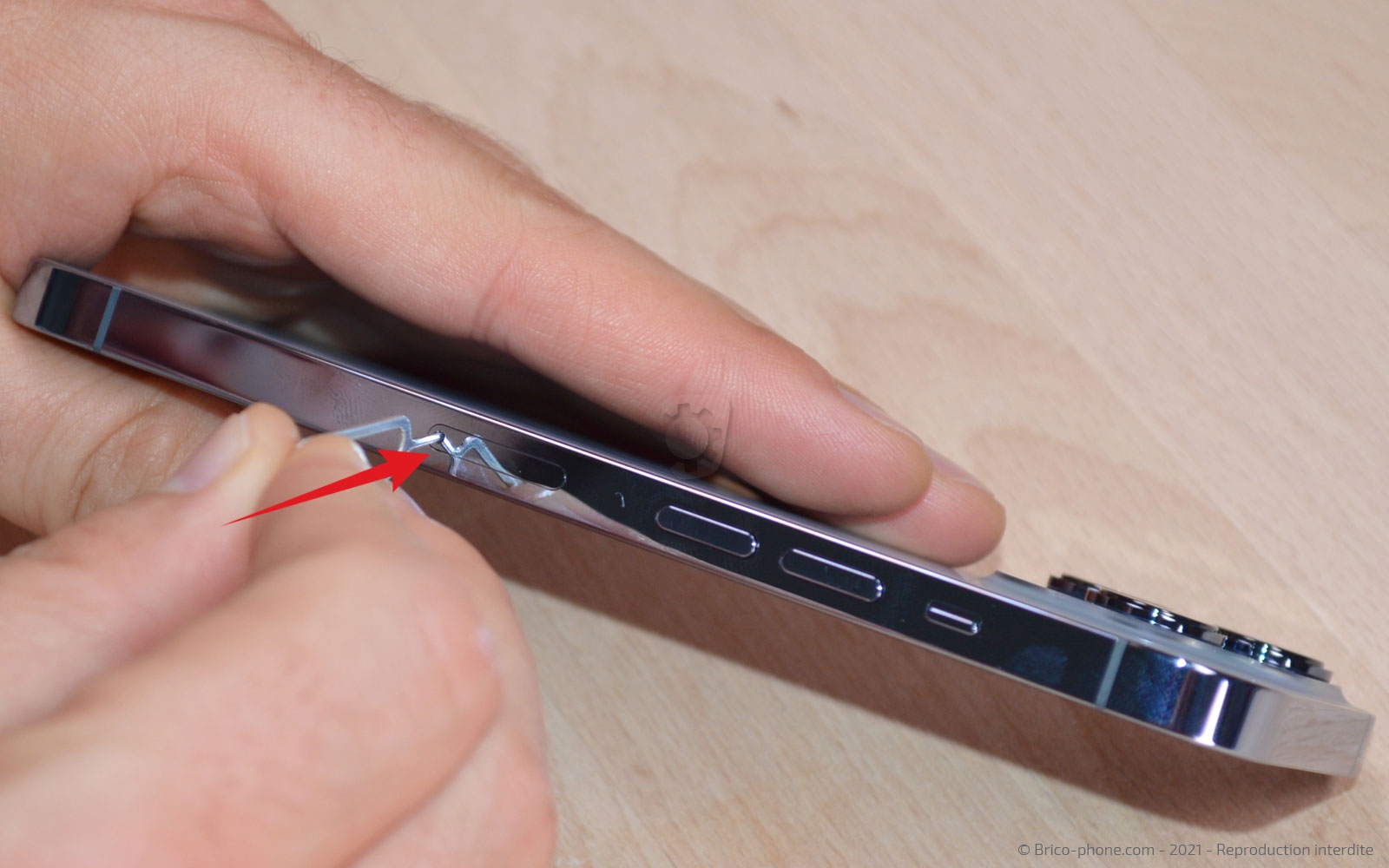

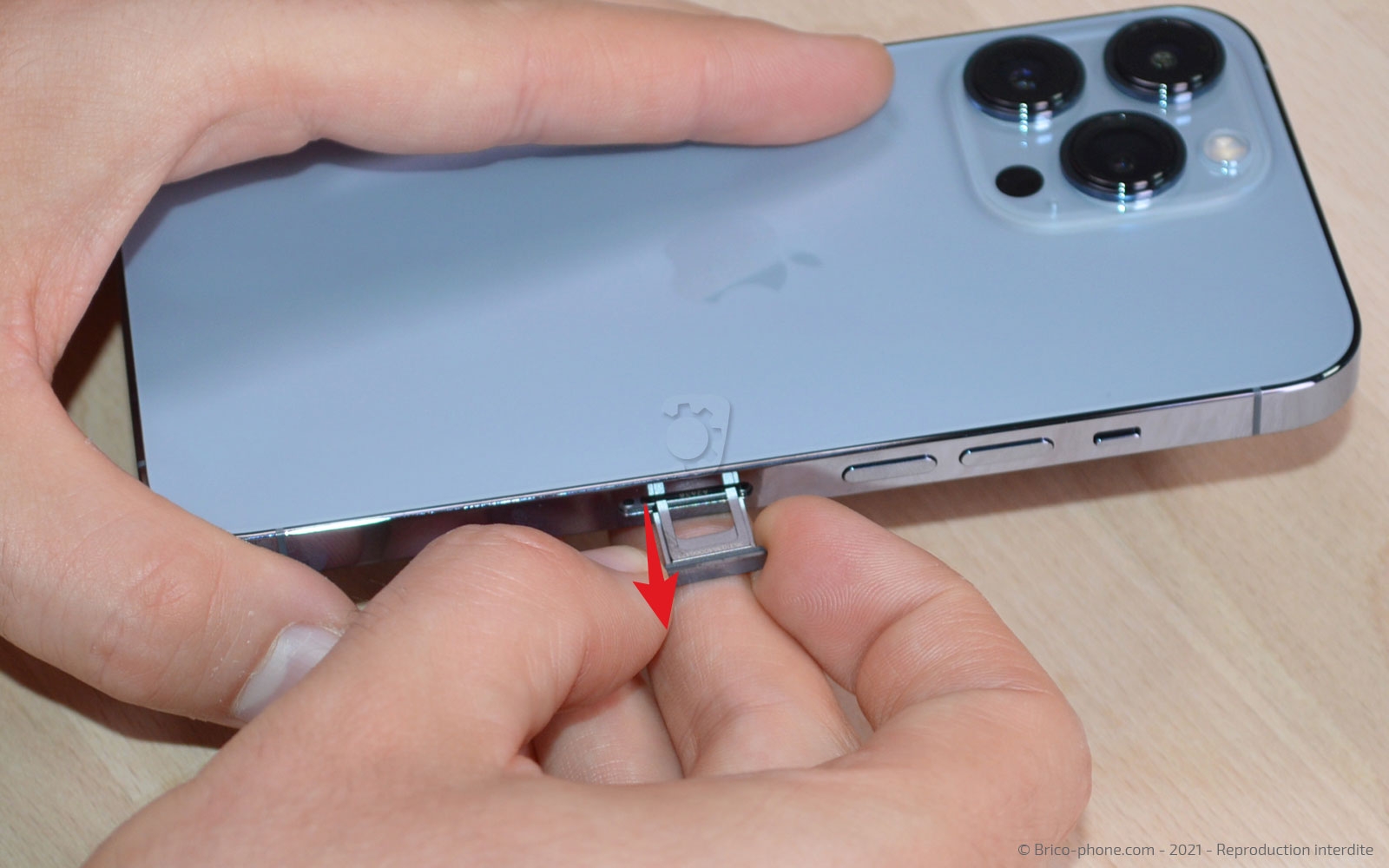

Etape 1 Eteindre et retirer le tiroir sim

Commencez par éteindre votre iPhone en restant appuyé sur les touches power et volume Plus afin de slider le bouton "éteindre".
Munissez-vous de l'outil pour éjecter le tiroir sim.
Outils
SIM
Etape 2

Etape 2 Retirer les vis pentalobe

Dévissez les 2 vis placées de part et d'autre du connecteur de charge à l'aide du tournevis pentalobe.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

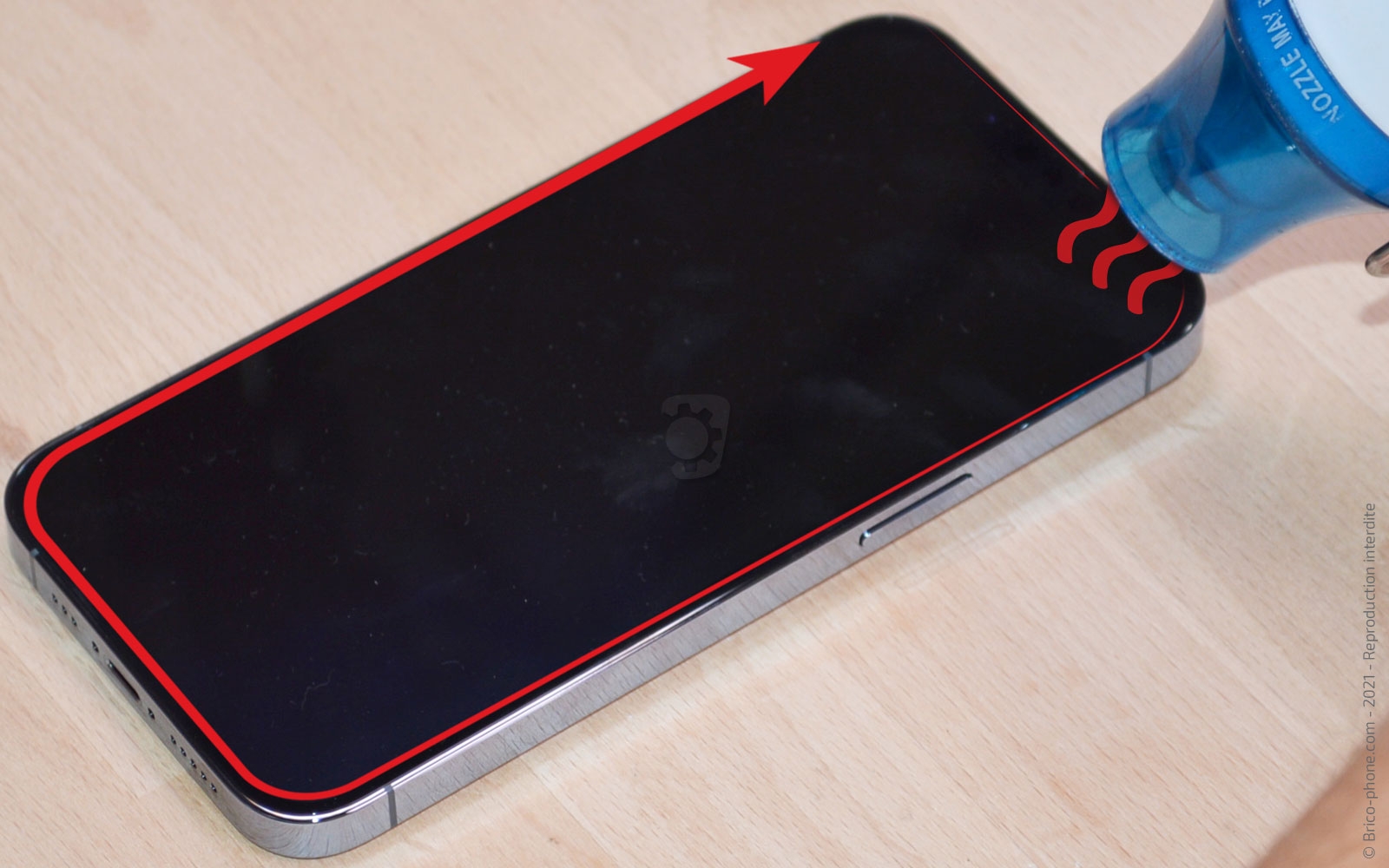

Etape 3 Créer un point d'insertion

Afin de ramollir le sticker d'étanchéité de l'écran, vous pouvez utiliser le coussin chauffant que vous appliquerez 40 secondes sur l'écran en l'ayant au préalable passé au micro-ondes pendant 1 minutes 30.

Autrement, vous pouvez chauffer le pourtour de l'écran avec votre sèche-cheveux ou un décapeur thermique pendant 20 secondes.
Appliquez la ventouse sur le bas de l'écran afin de tirer sur celle-ci et d'insérer le médiator en métal troué entre l'écran et le châssis.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 4

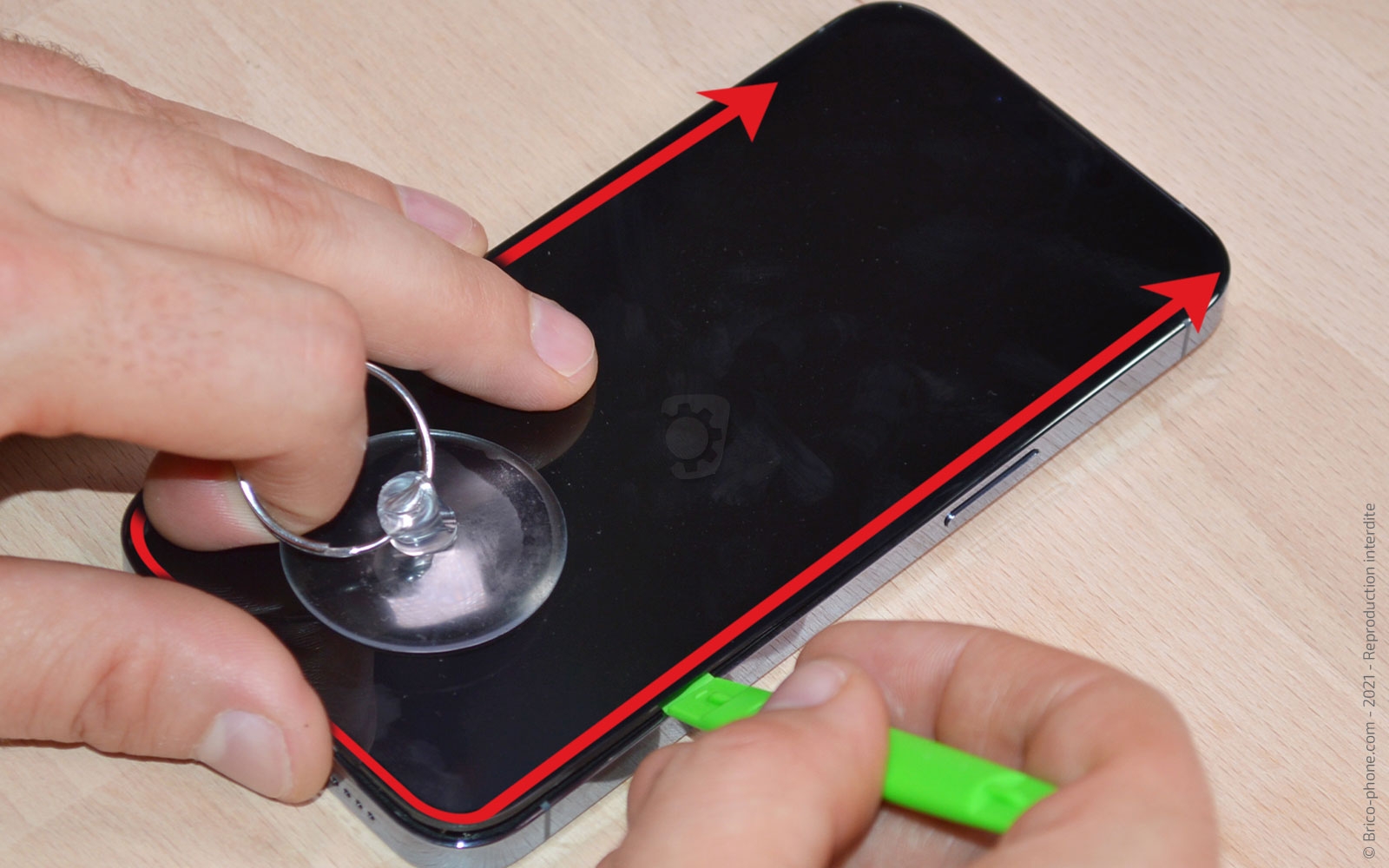

Etape 4 Ouvrir l'écran

Une fois le point d'insertion créé, insérez le levier vert à la place du médiator en métal.

Faites le tour du téléphone à l'aide de l'outil pour soulever l'écran. Faites attention sur la gauche de celui-ci car vous y trouverez les nappes.

Une fois l'écran décollé, basculez-le vers la gauche.
Outils
Spatule
Ventouse
Etape 5

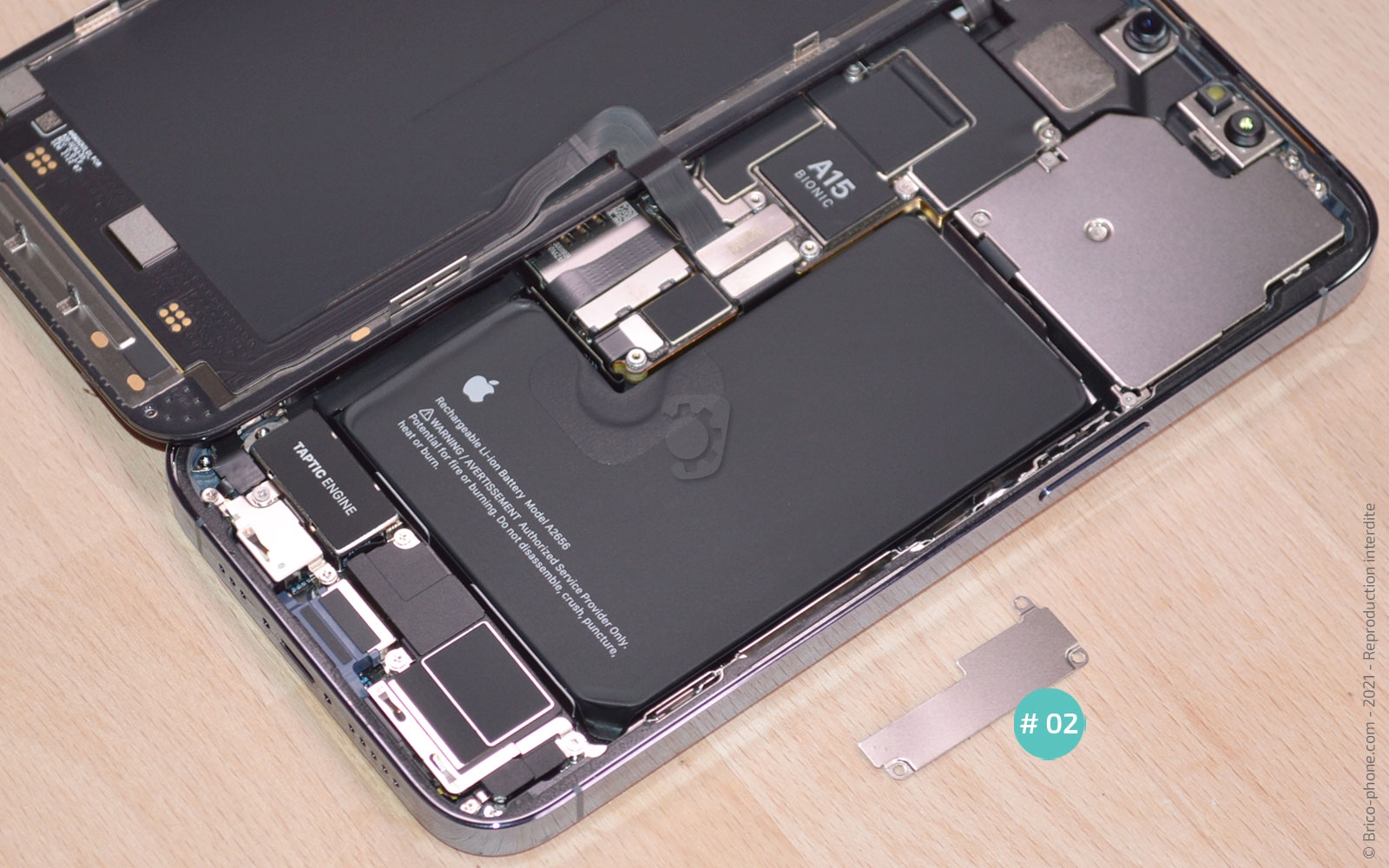

Etape 5 Enlever la plaquette des nappes

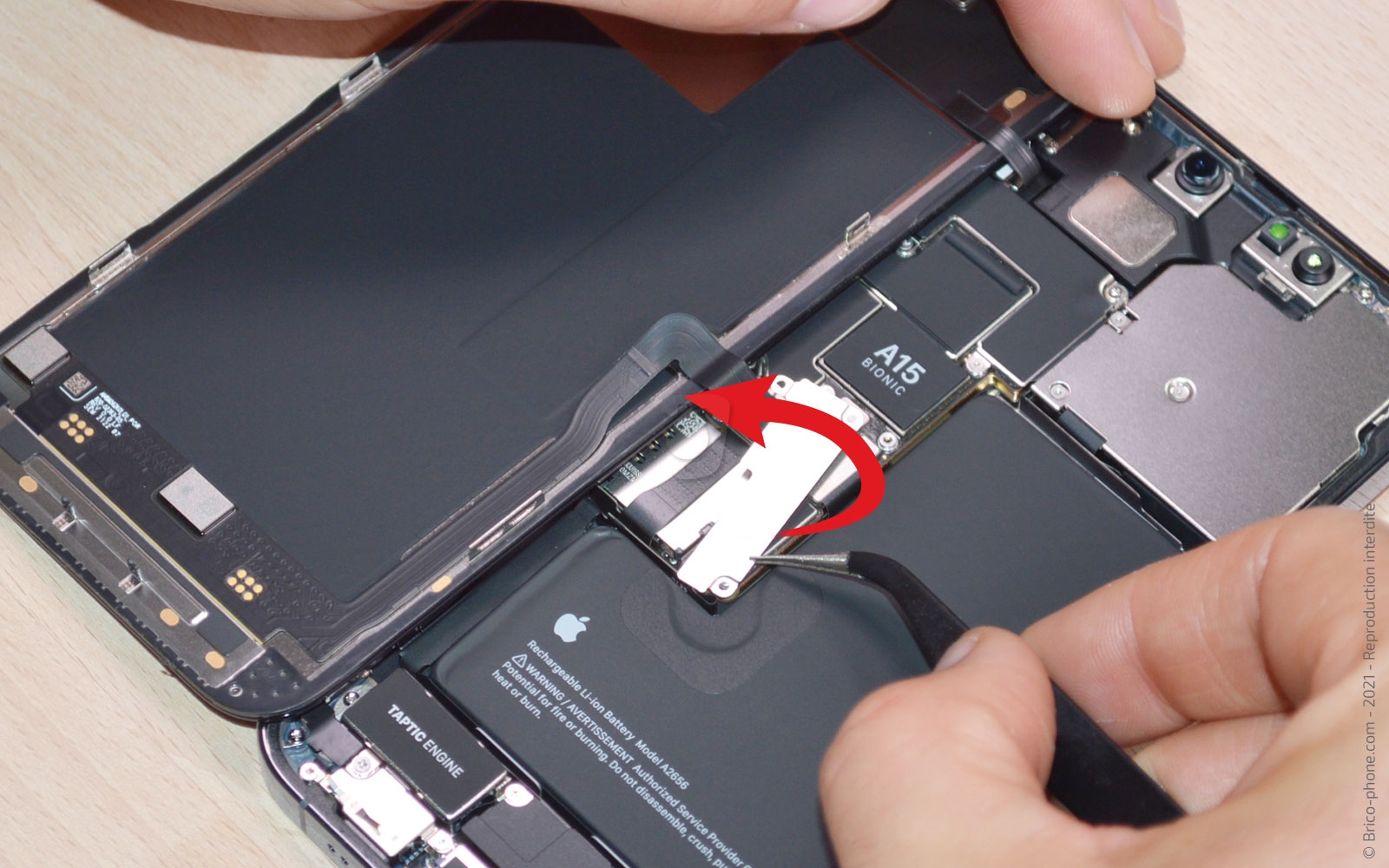

Munissez-vous du tournevis triwing afin de dévisser les 3 vis de la plaquette #02.

Vous pouvez maintenant la retirer avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 6

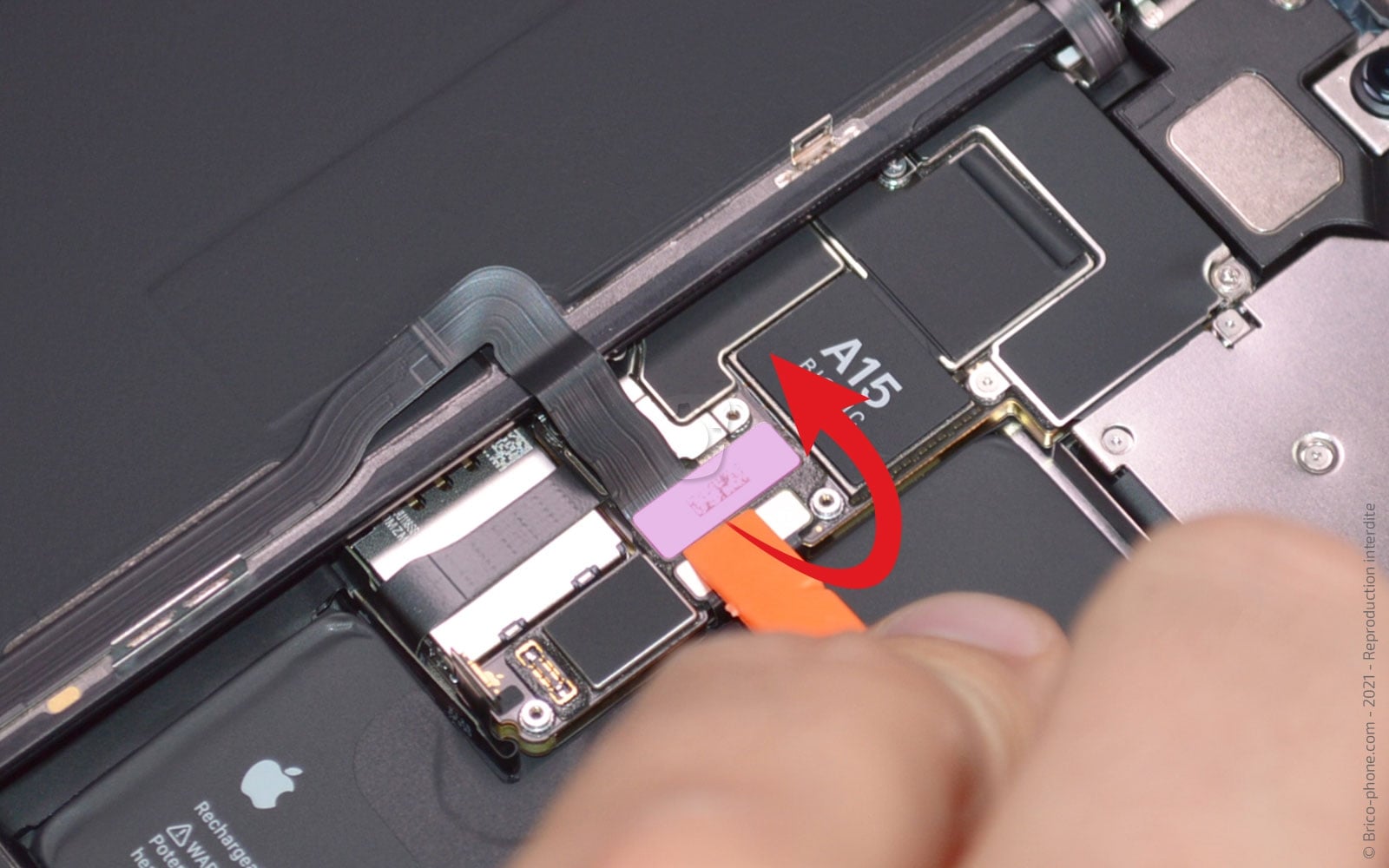

Etape 6 Déconnecter la batterie et l'écran

Déconnectez la nappe de la batterie ainsi que celle de l'écran à l'aide du spudger.
Outils
Levier Nylon
Etape 7

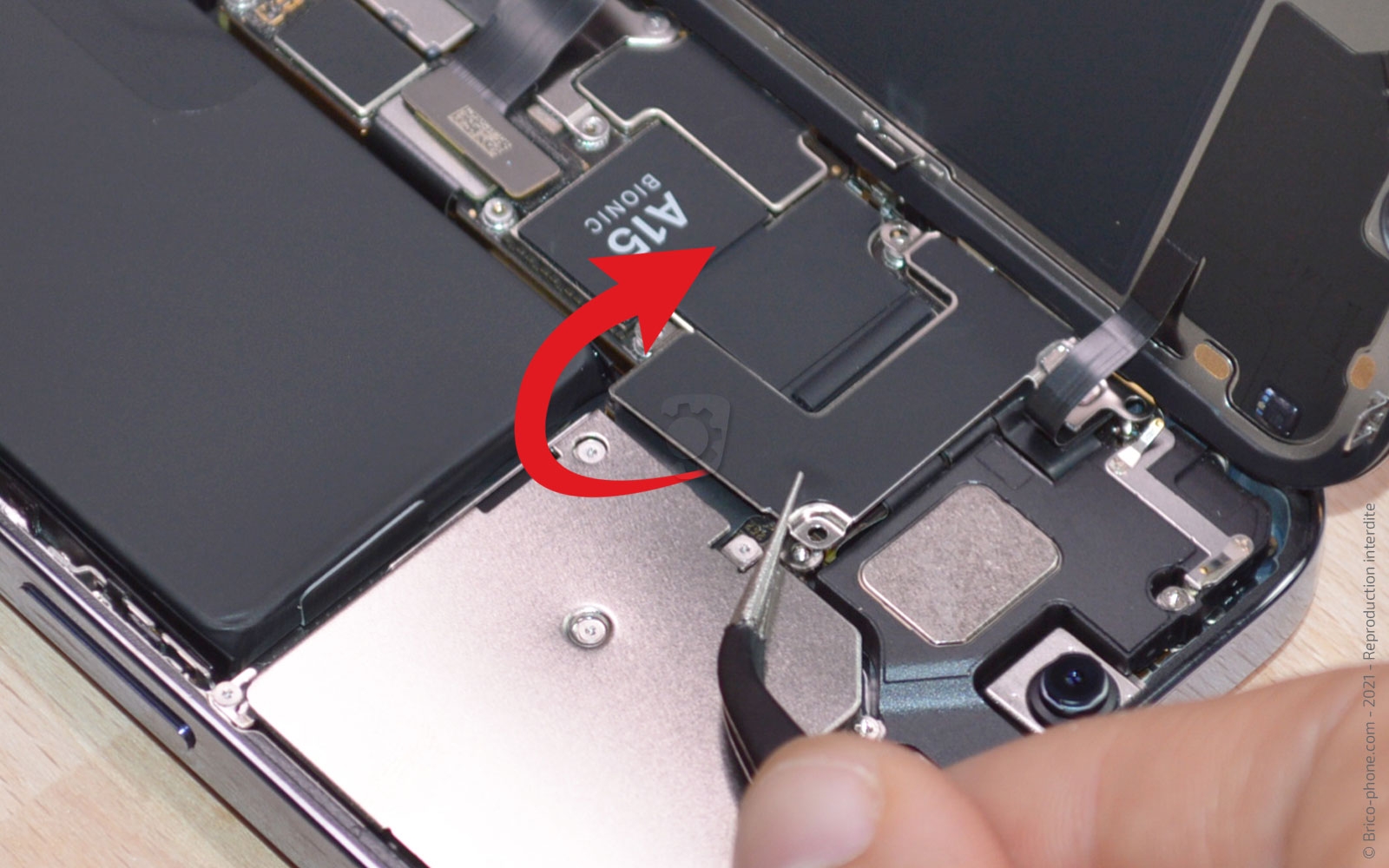

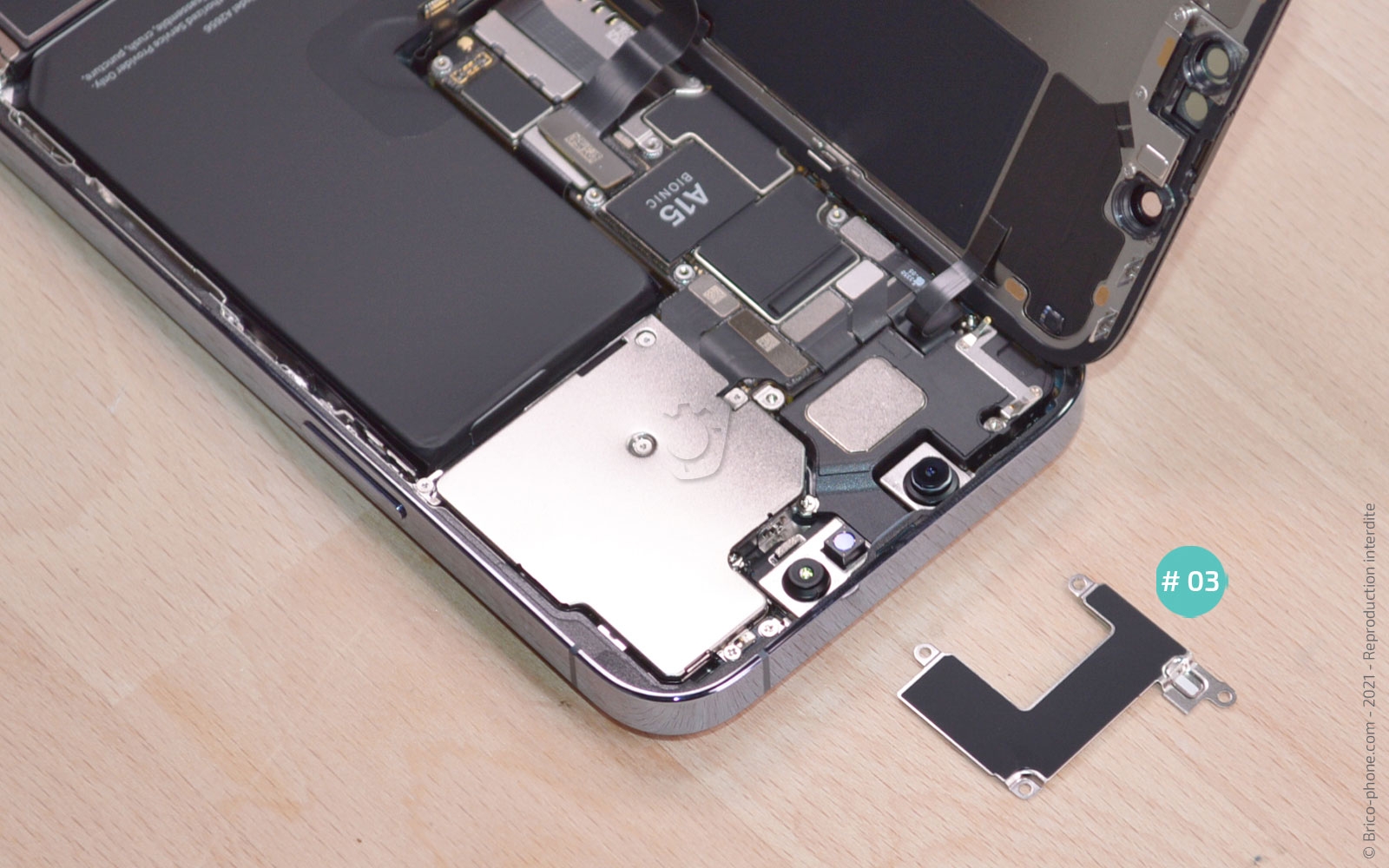

Etape 7 Retirer la plaquette du haut

Commencez par dévisser les 2 vis triwing puis les 2 vis cruciformes avant de retirer la plaquette #03 avec la pincette.
Outils
Tournevis Cruciforme
Tournevis Pentalobe
Pince Brucelles
Pièces
Tournevis en métal Triwing 0.6 10.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Retirer l'écran

Il ne vous reste plus qu'à déconnecter la nappe des capteurs avec le levier en nylon.
Outils
Levier Nylon
Etape 9

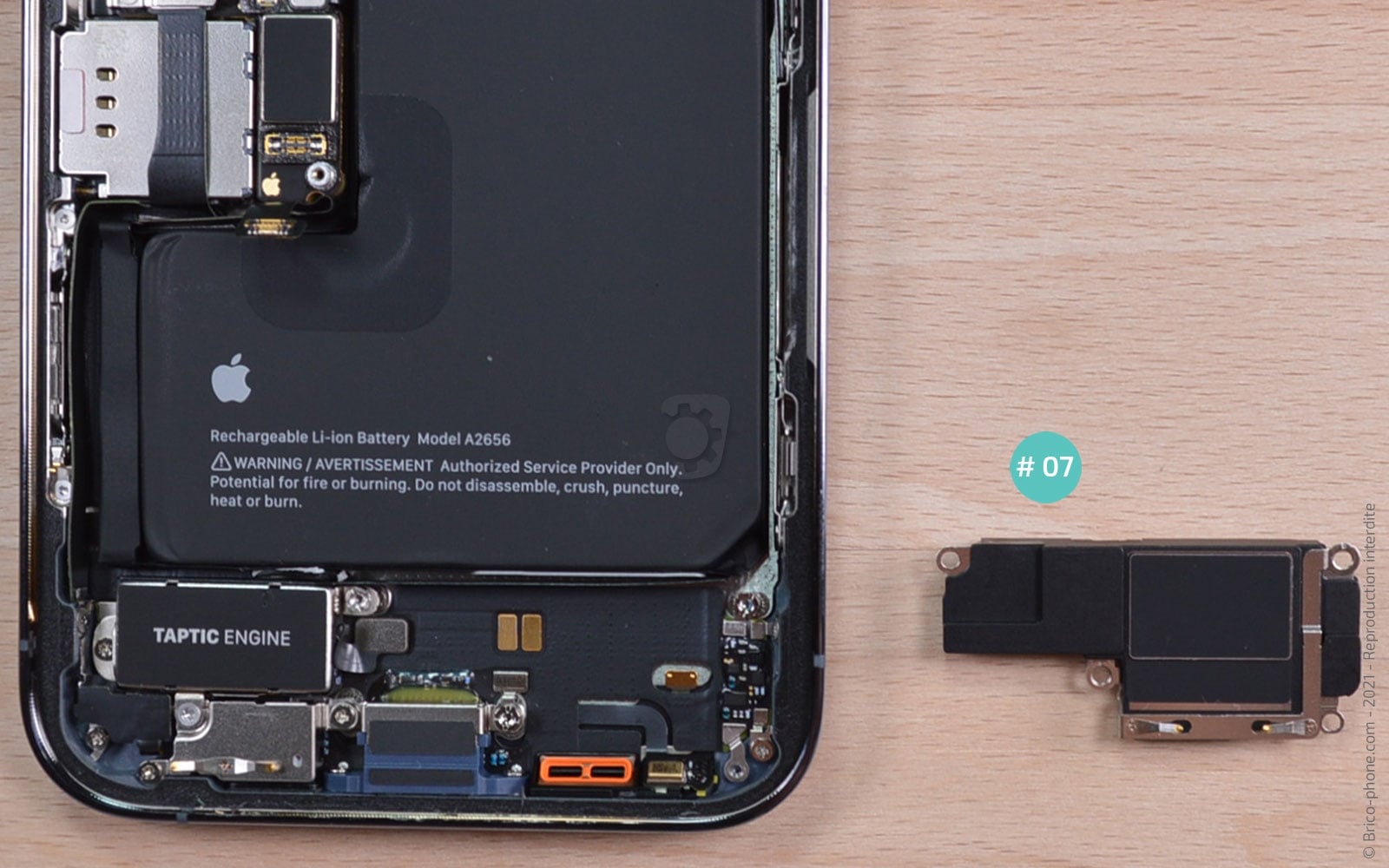

Etape 9 Retirer le HP externe

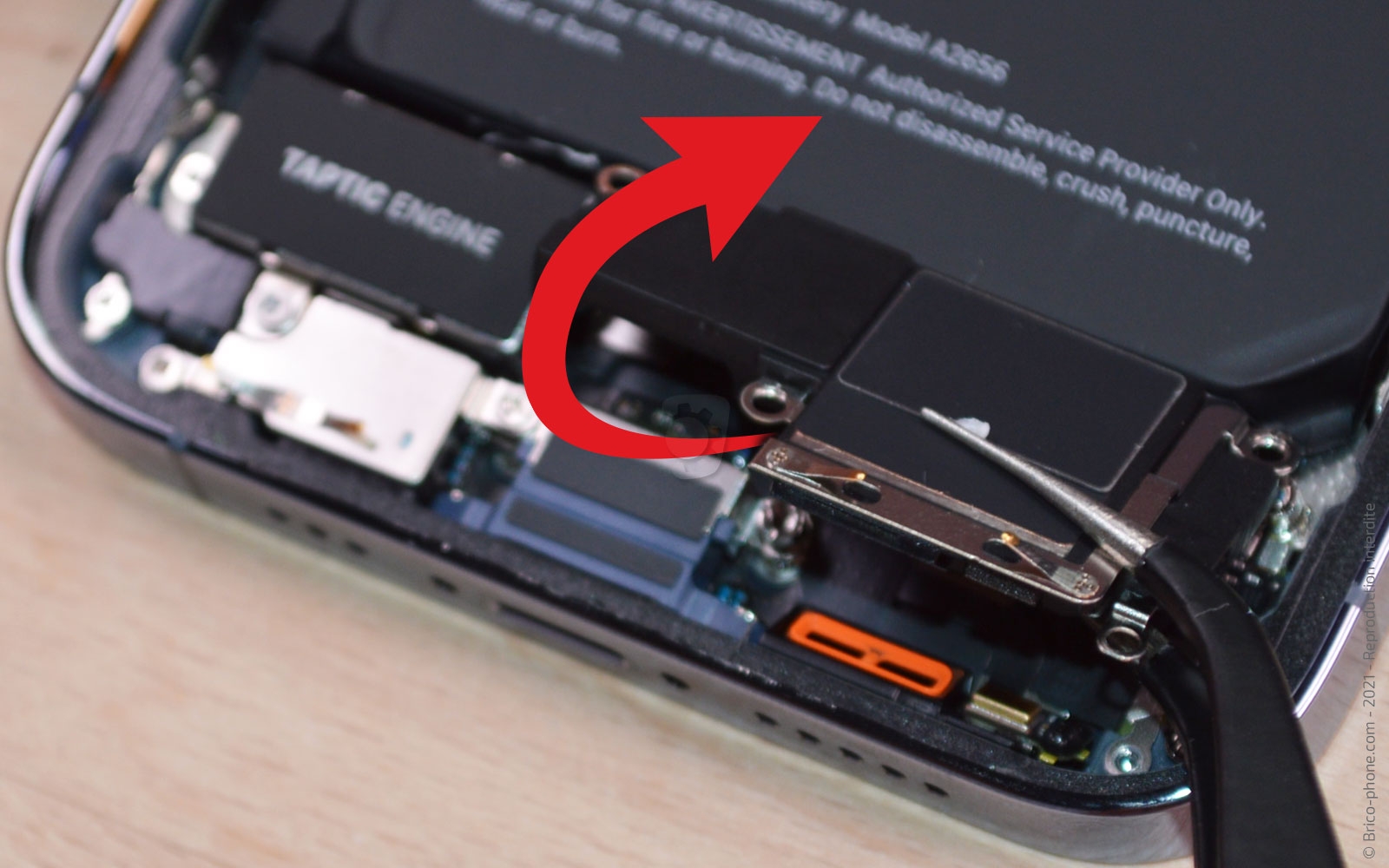

Dévissez les 4 vis cruciforme afin d'extraire le bloc HP externe #07 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 10

Etape 10 Déconnecter le Taptic Engine

Déconnectez la nappe du Taptic Engine avec le levier en nylon.
Outils
Levier Nylon
Etape 11

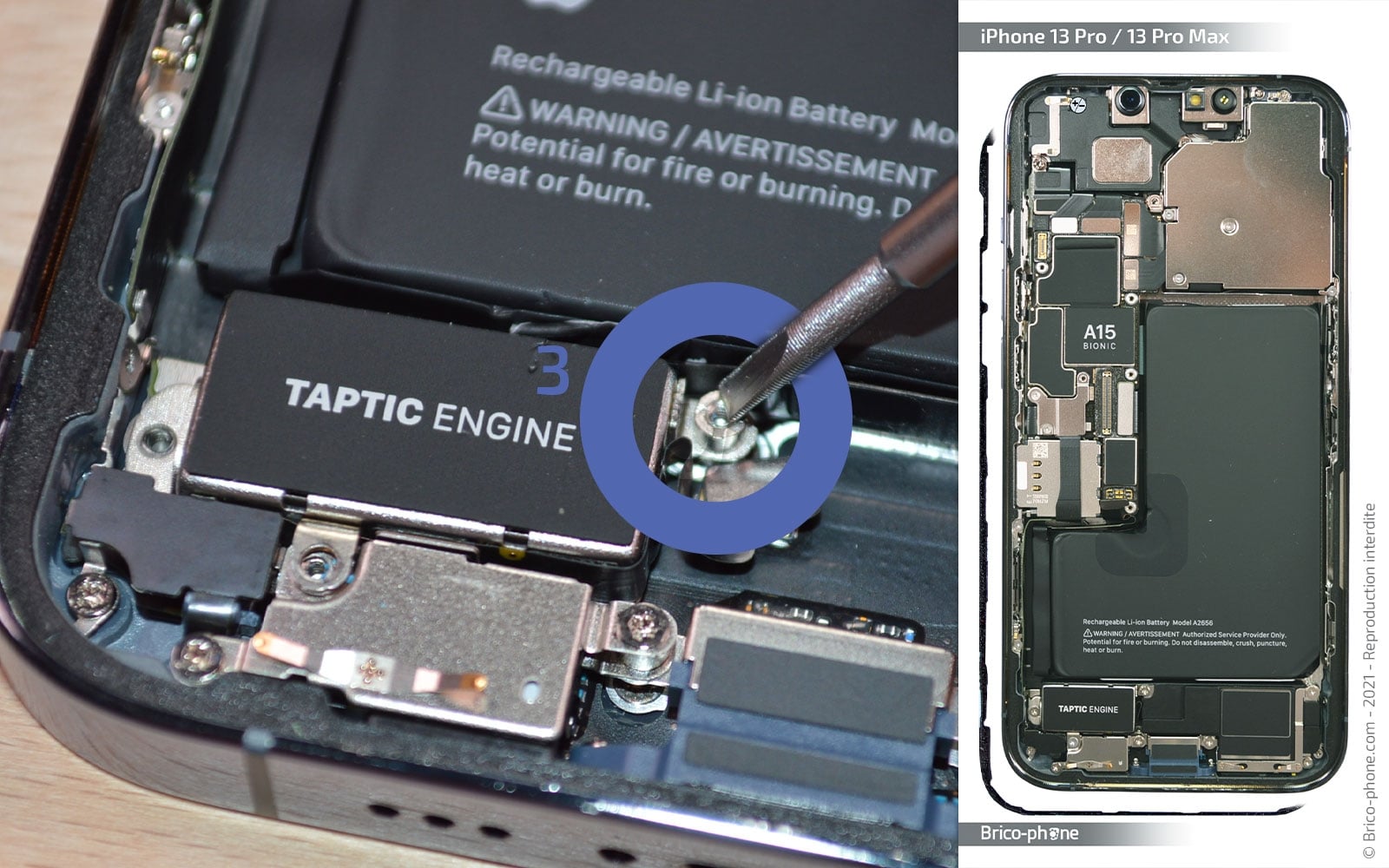

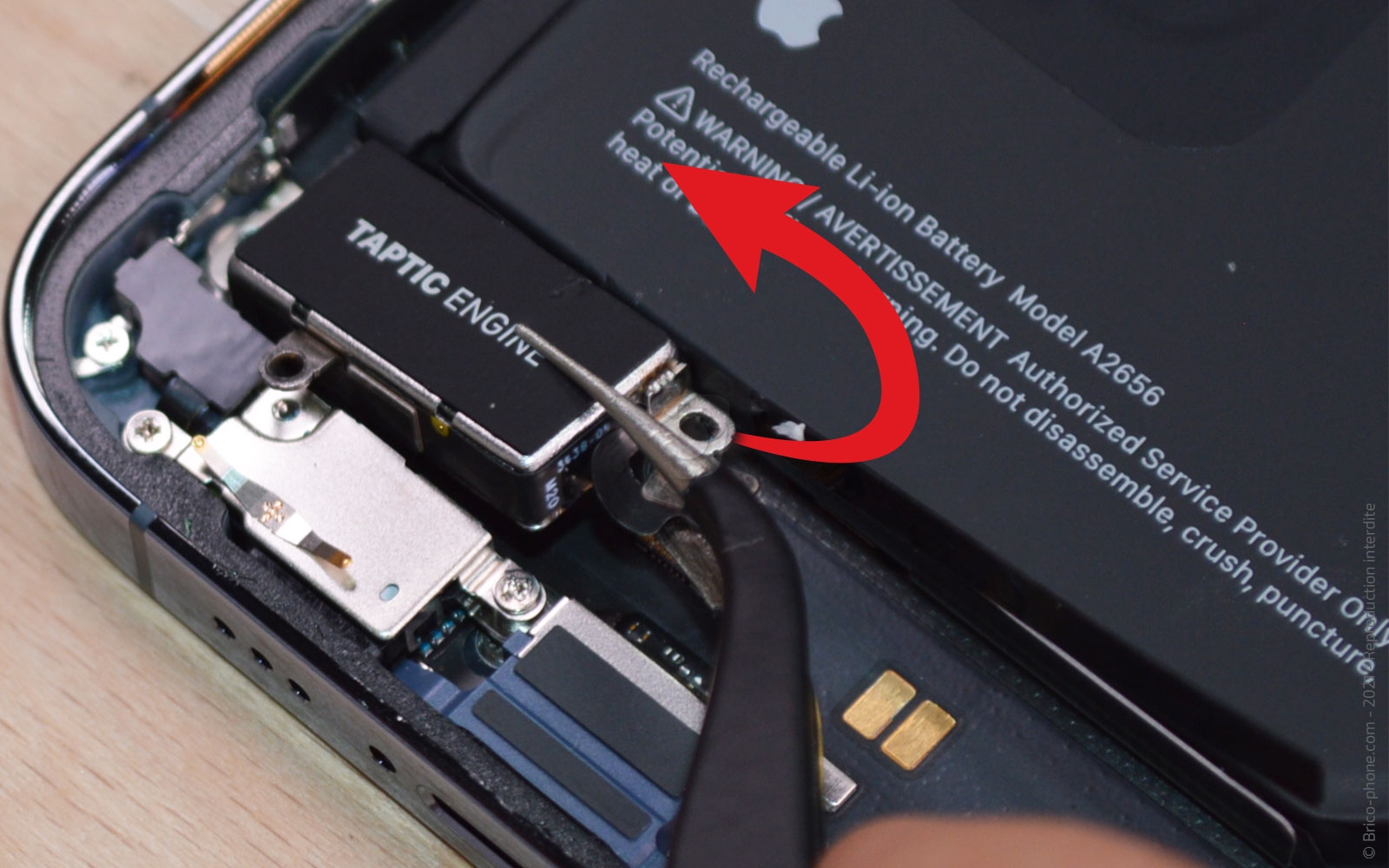

Etape 11 Extraire le Taptic Engine

Pour retirer le vibreur #08, vous devez dévisser les 2 vis cruciformes, puis la plate.

Une fois les vis enlevées, ôtez le Taptic Engine avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 12

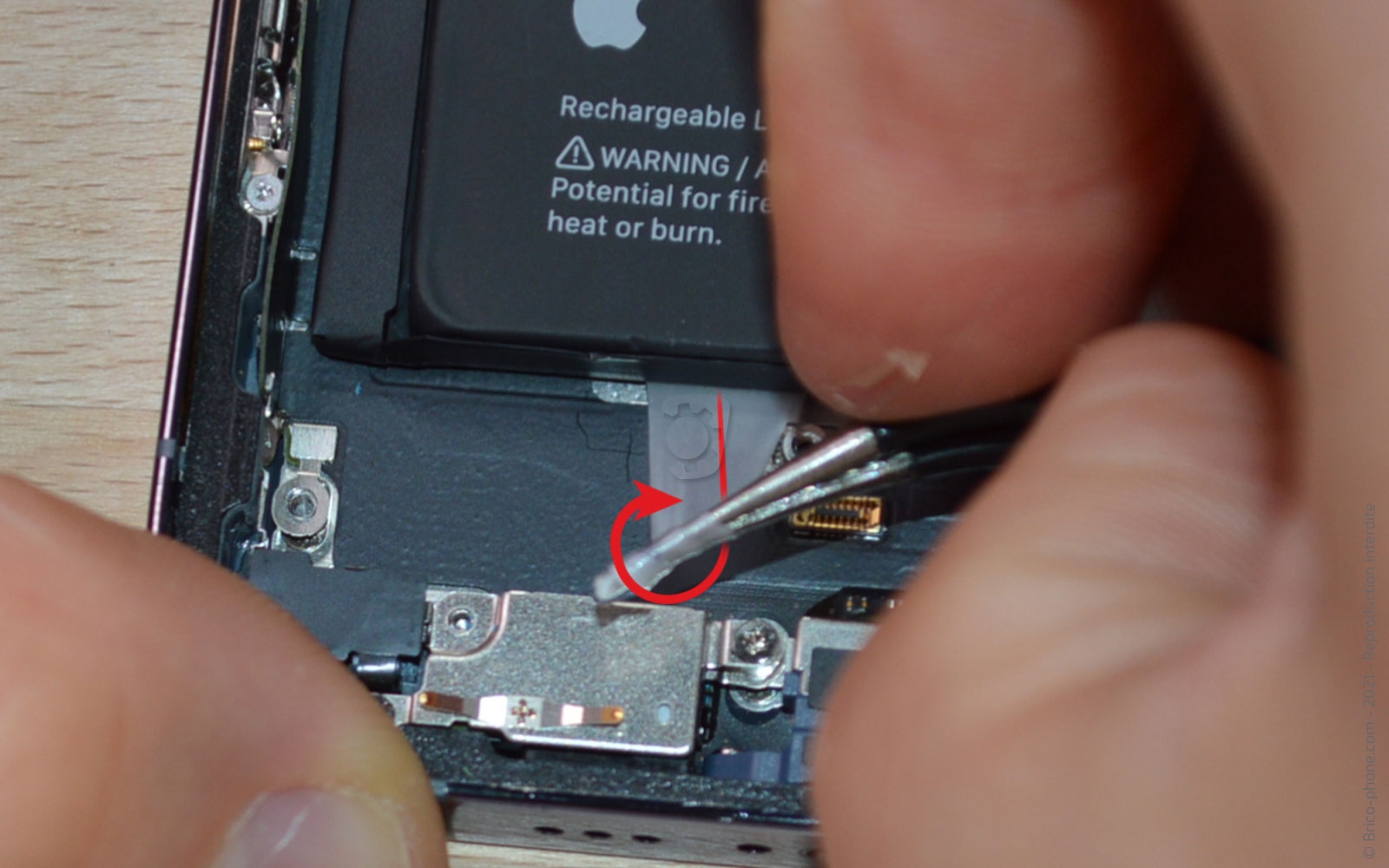

Etape 12 Retirer les languettes de la batterie

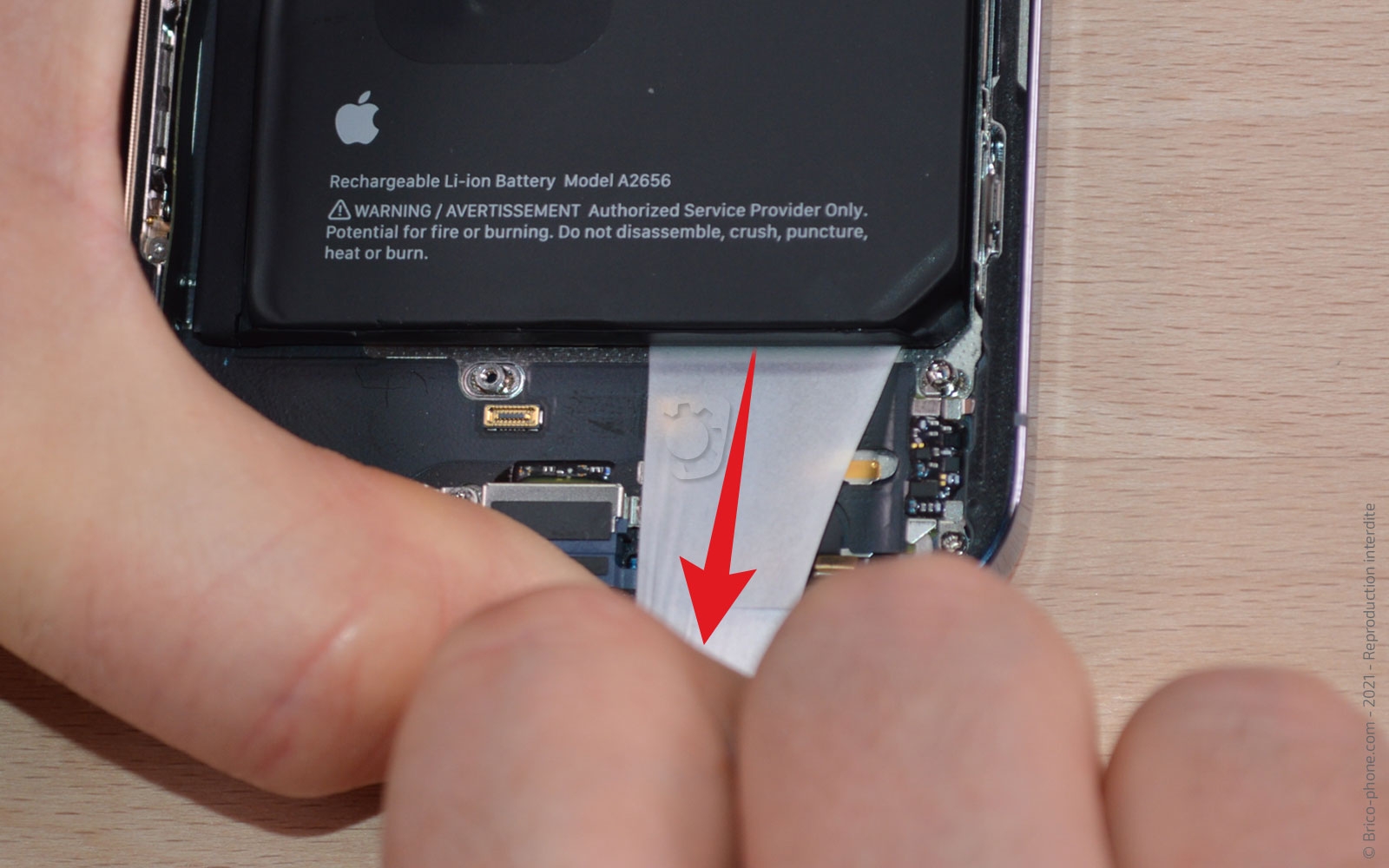

Passons au retrait de la batterie qui pour faciliter son décollage, possède des languettes situées en haut et en bas du composant.

De ce fait, décollez les languettes de la batterie, puis tirez dessus avec la pincette tout en les enroulants autour de celle-ci, faites de même pour les 2 autres.
Outils
Levier Nylon
Pince Brucelles
Etape 13

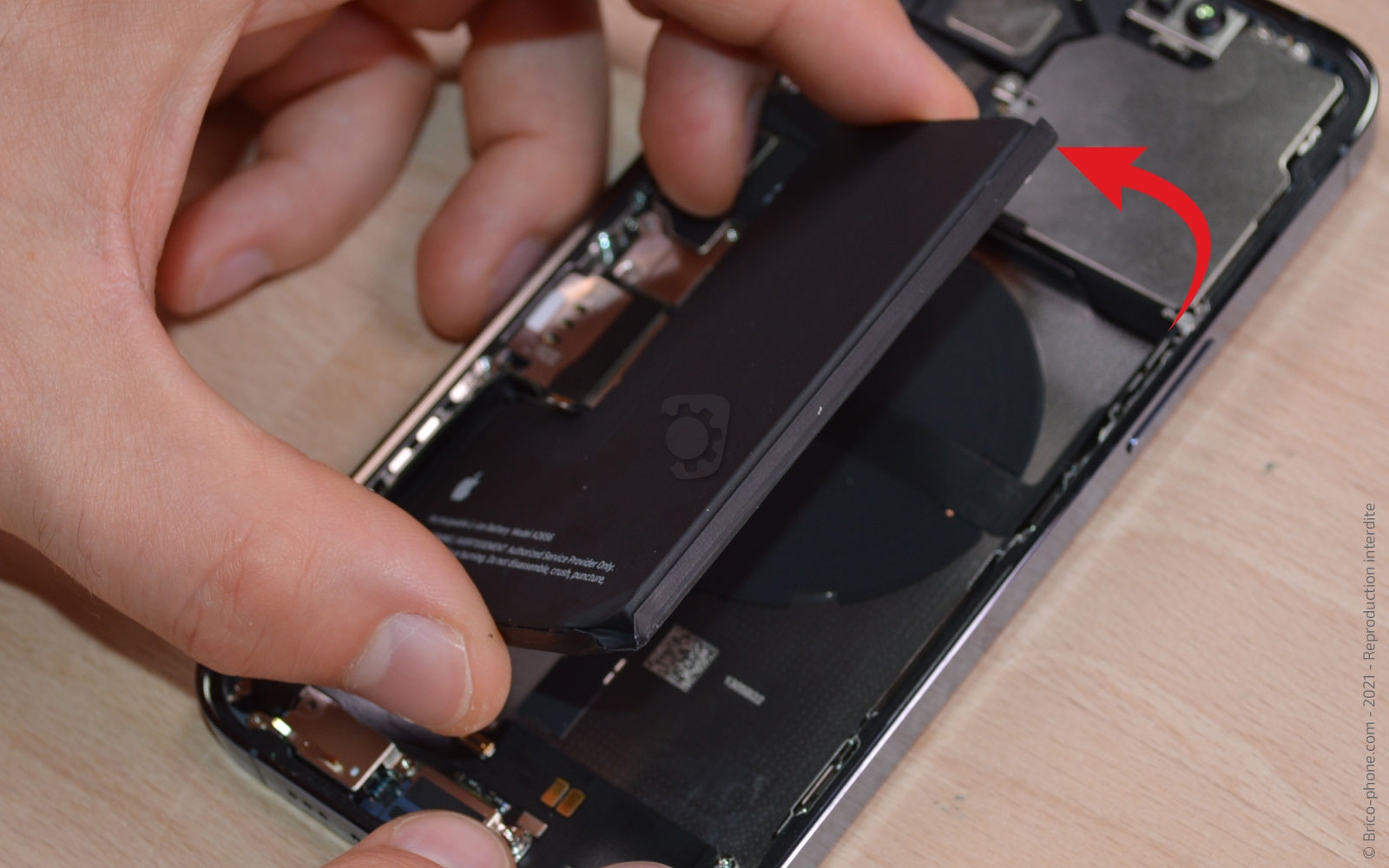

Etape 13 Ôter la batterie

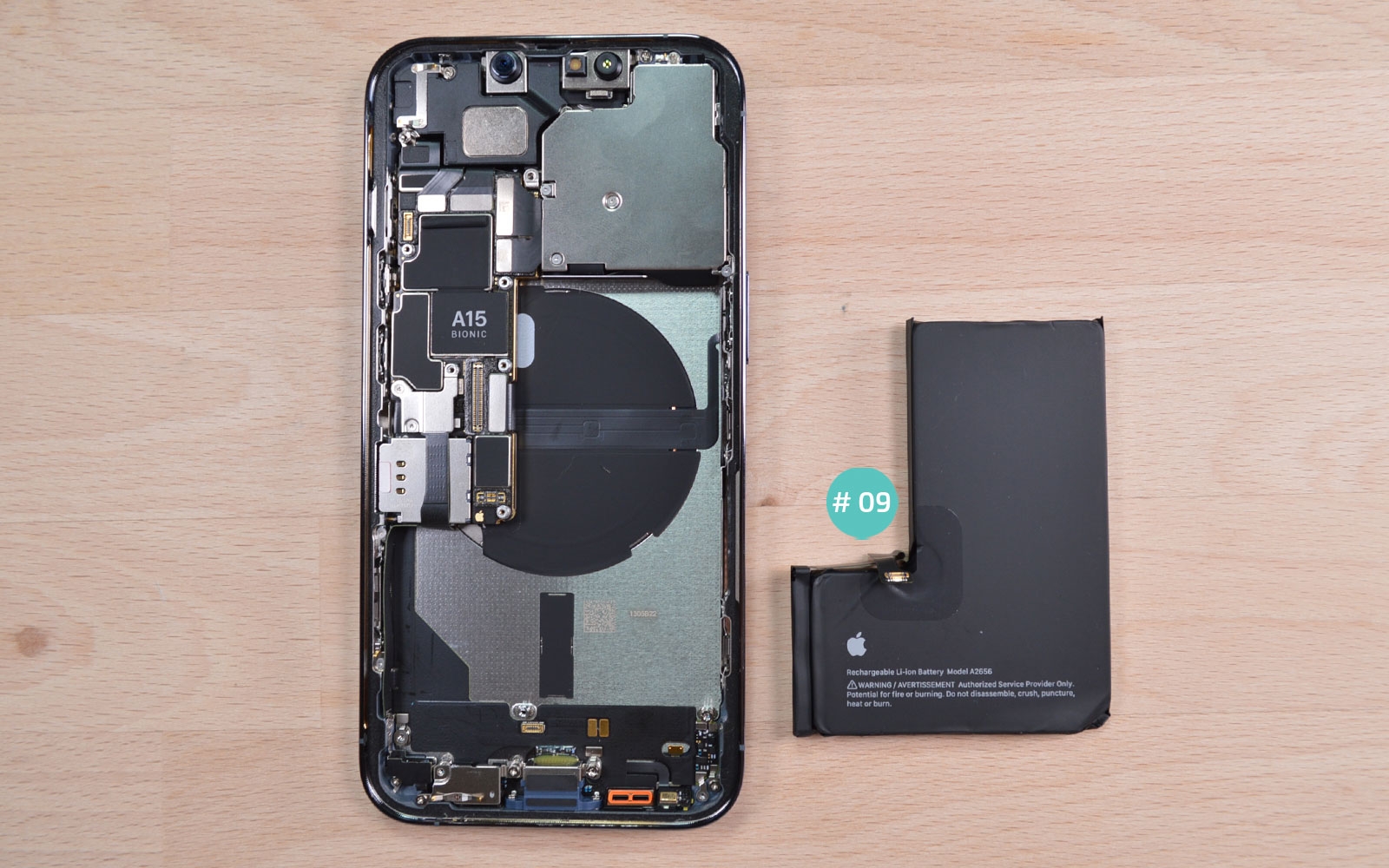

Si jamais il vous reste des stickers, vous pouvez soulever la batterie #09 avec la carte PVC tout en faisant attention à la nappe induction placée sous celle-ci.
Outils
Carte PVC
Etape 14

Etape 14 Retirer la plaquette 10

Dévissez les 2 vis triwing pour retirer avec la pincette la plaquette #10.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 15

Etape 15 Déconnecter les nappes de la carte-mère

Munissez-vous du levier en nylon pour déconnecter les nappes du connecteur de charge, de la nappe induction/power/volume/vibreur et des caméras avant.
Débranchez également celles de la nappe réseau, de l'antenne, de la nappe flash et des caméras arrière.
Outils
Levier Nylon
Etape 16

Etape 16 Extraire la carte-mère

Dévissez les 2 vis plate qui maintiennent la carte-mère #11, puis sortez-la du châssis en faisant levier avec le spudger.
Outils
Levier Nylon
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 17

Etape 17 Enlever la plaquette du micro

Avec le tournevis cruciforme, retirez les 2 vis situées sur la plaquette #12.

Ensuite, chauffez légèrement l'élément métallique avant de l'ôter avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 18

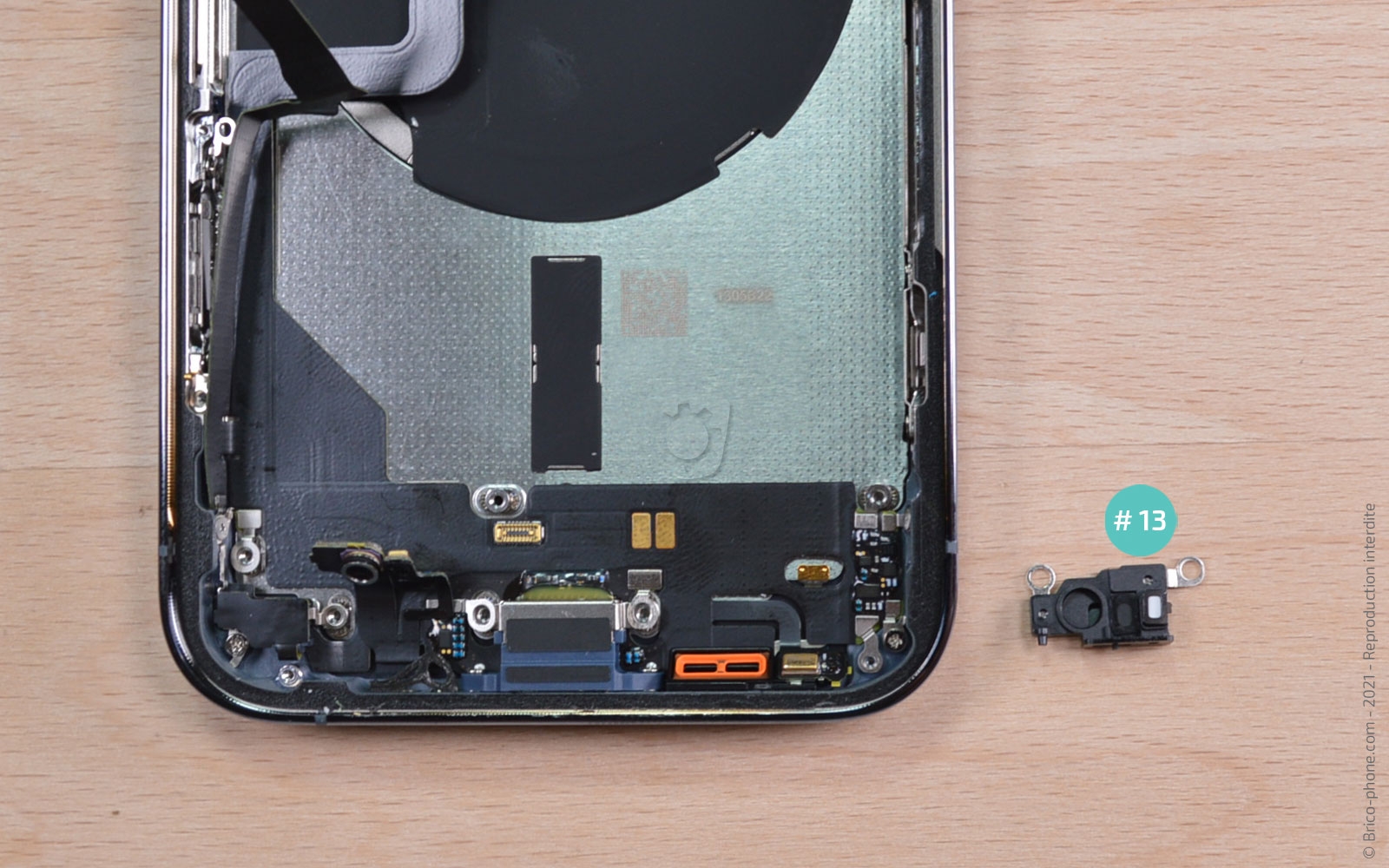

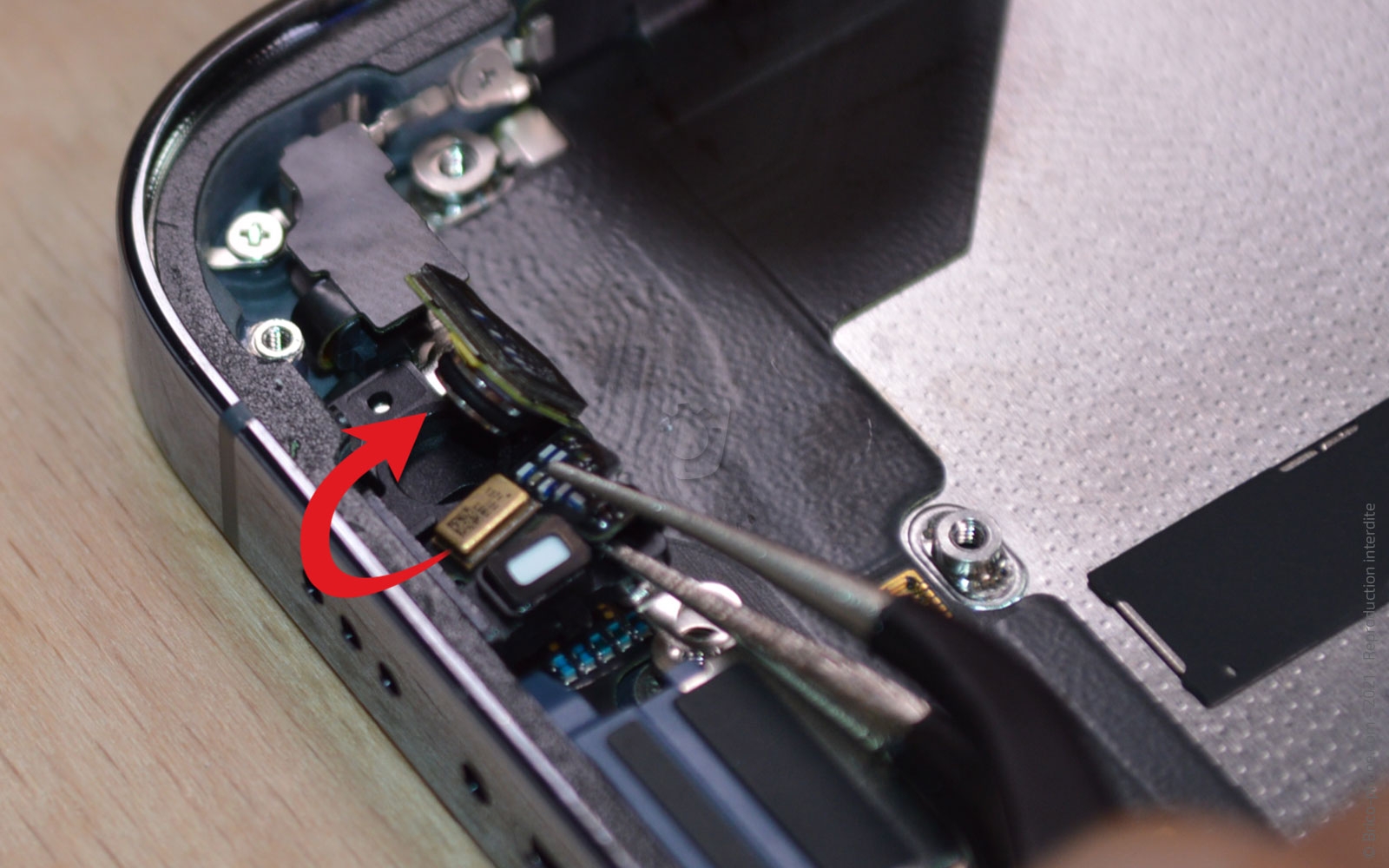

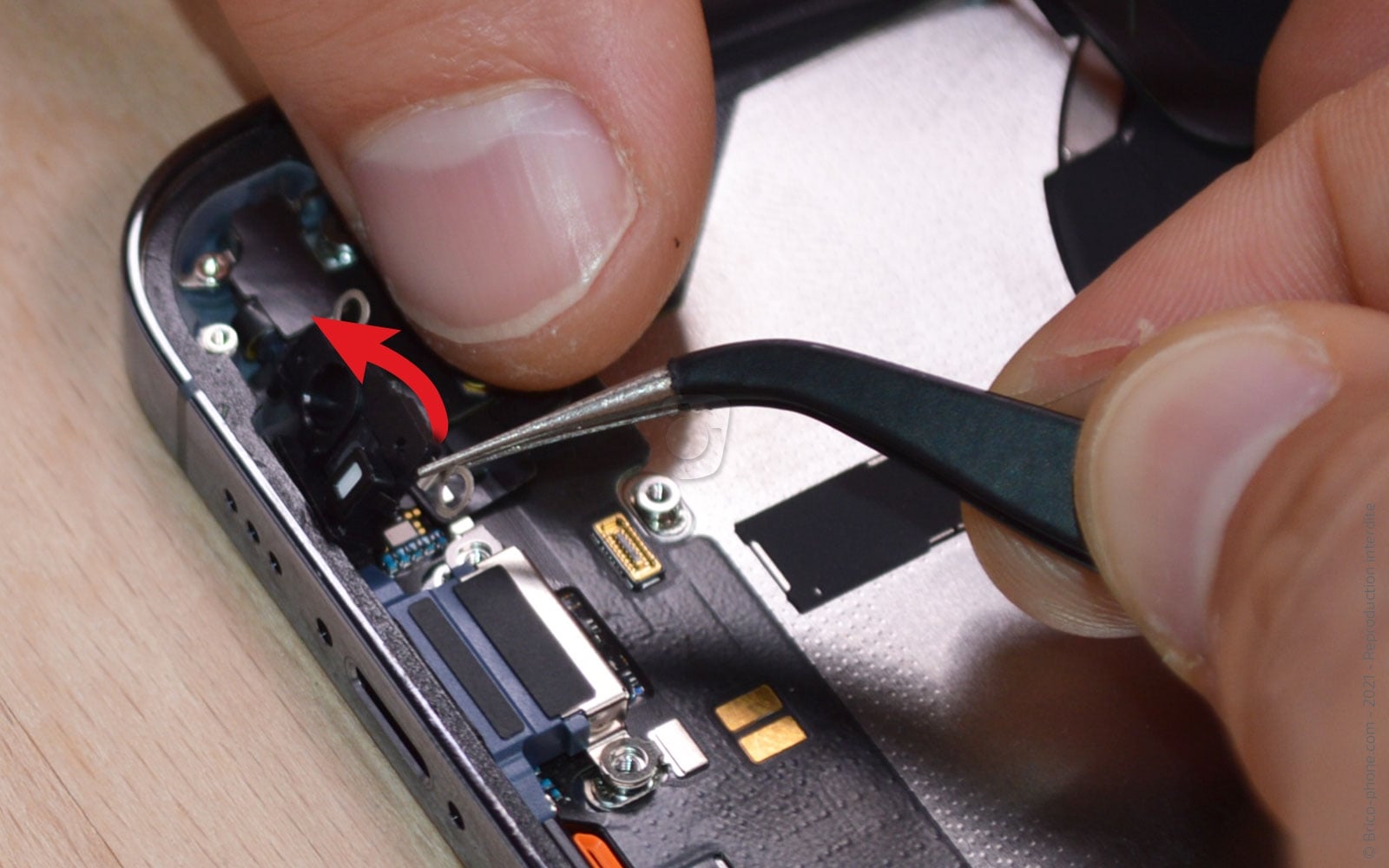

Etape 18 Enlever le support micro

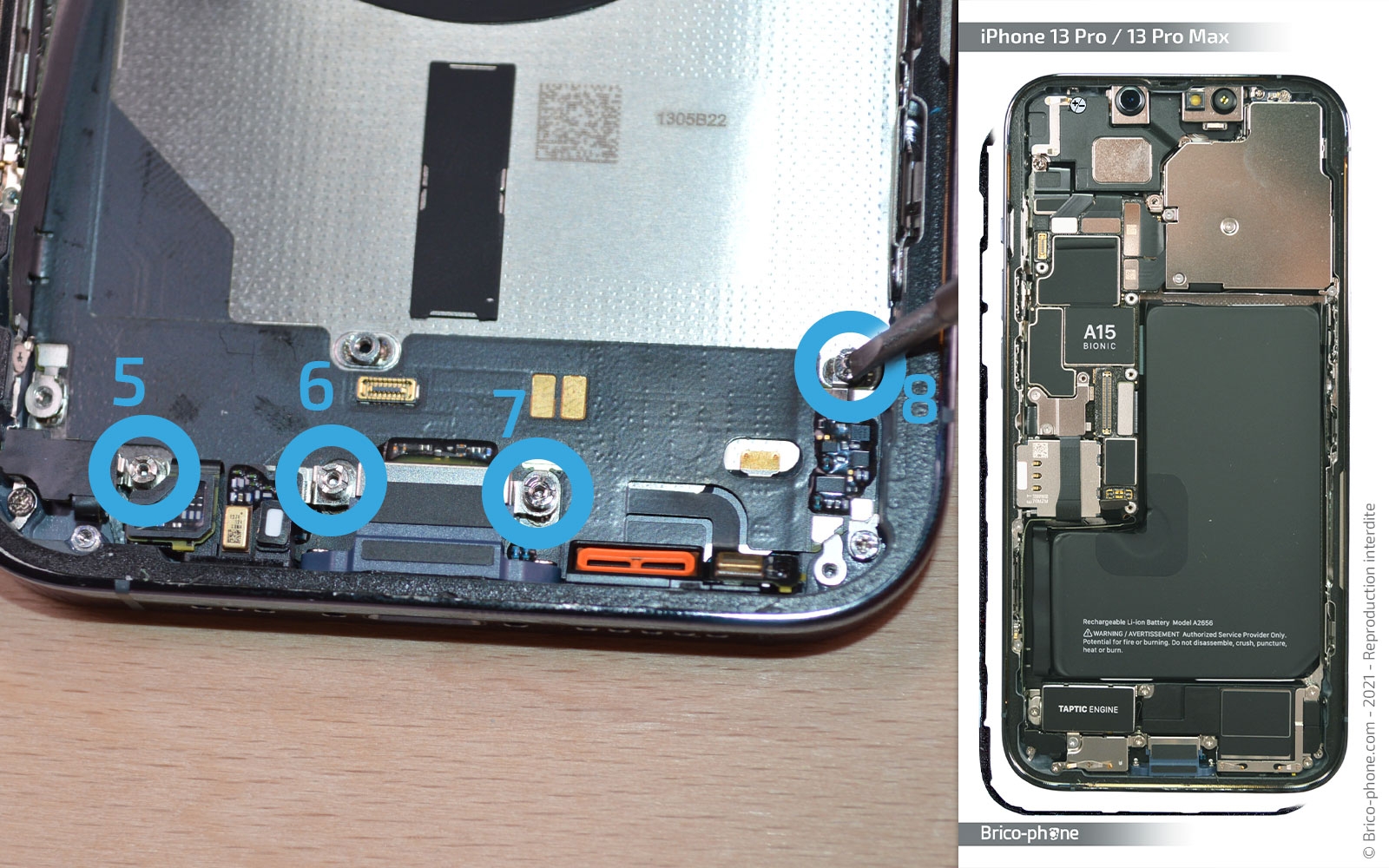

Munissez-vous du tournevis plat pour retirer les 4 vis plate.

Avec la pincette, ôtez le capteur gyroscope et le micro du support #13 avant de le retirer.
Outils
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 19

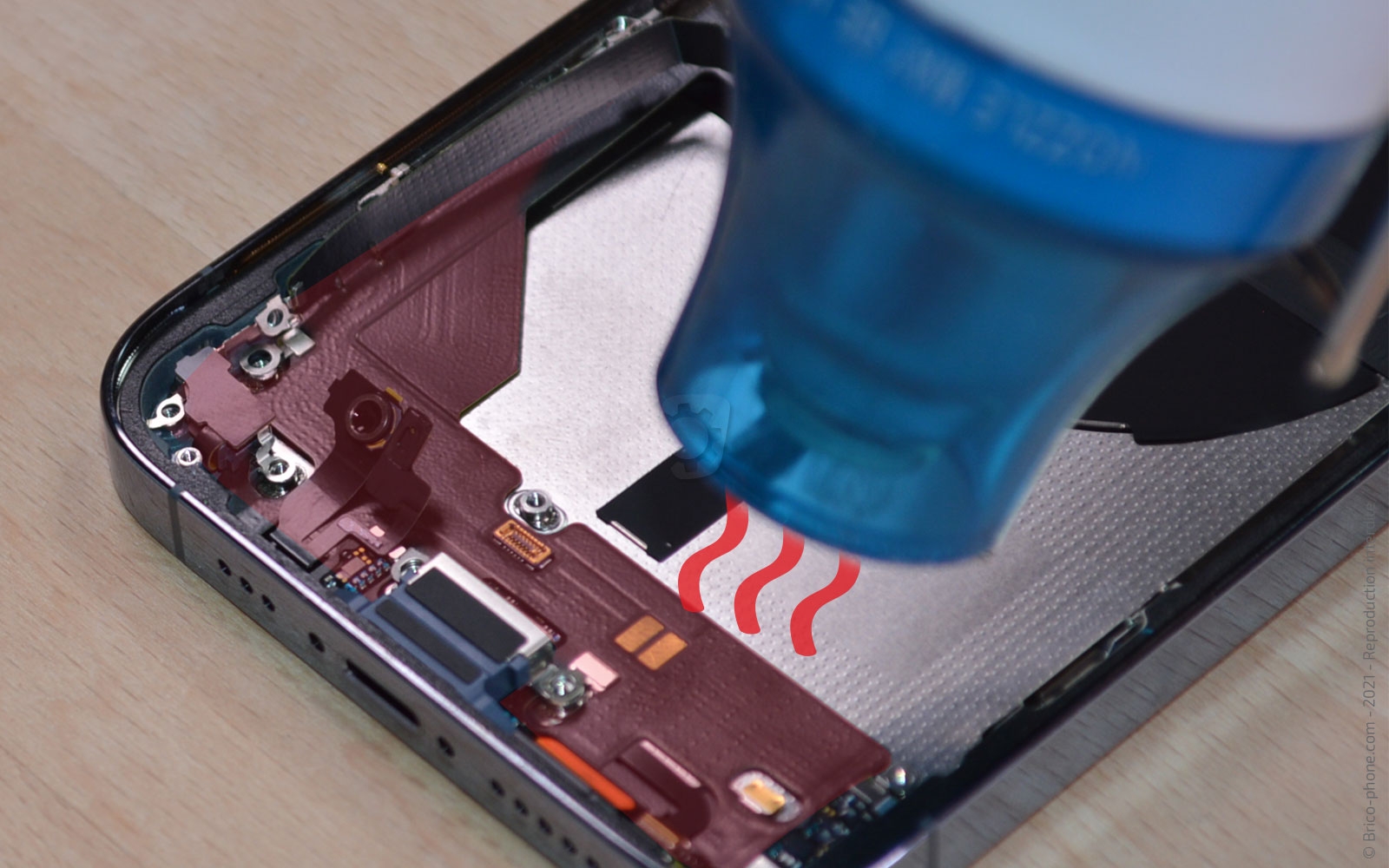

Etape 19 Retirer le connecteur de charge (partie 1)

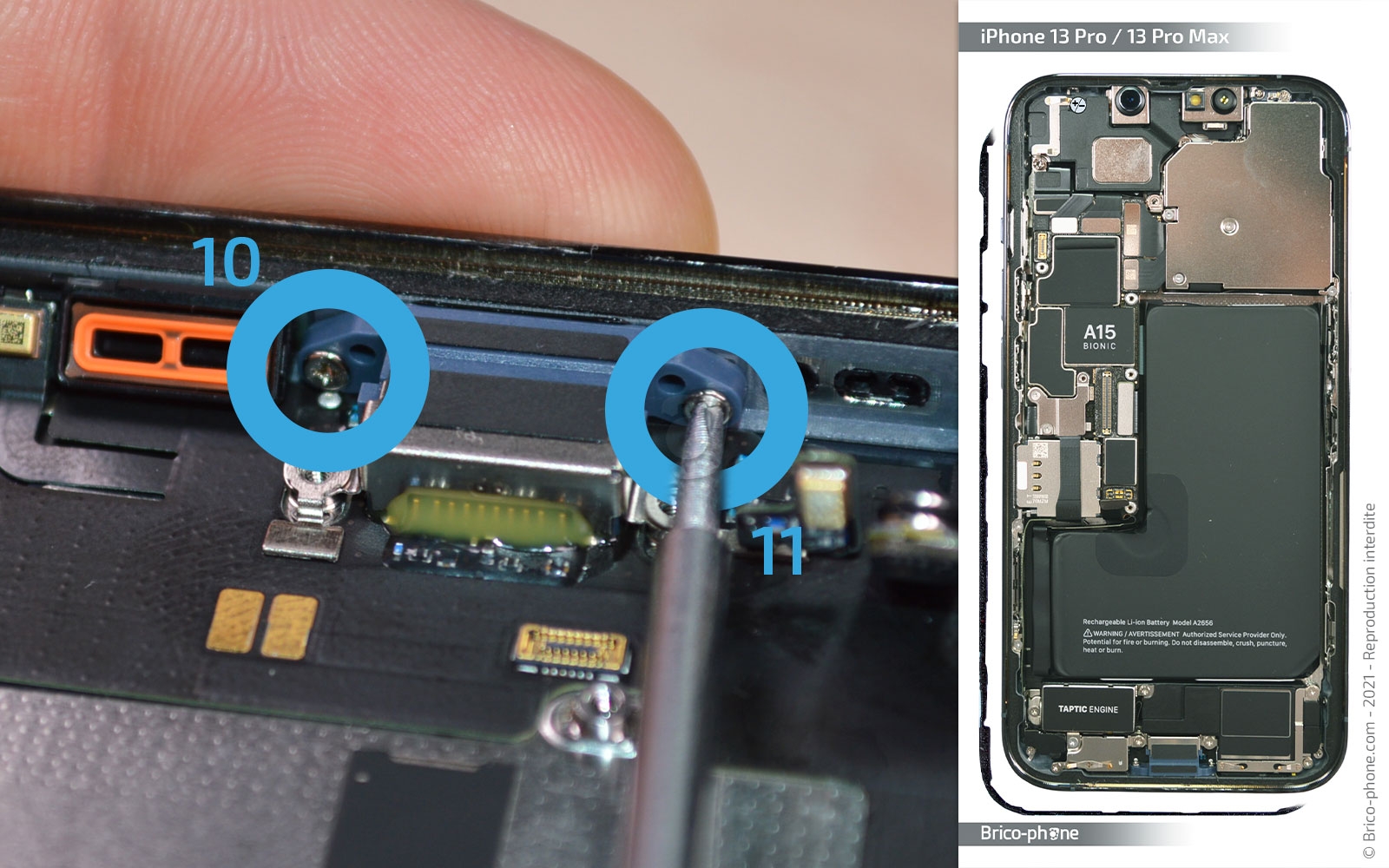

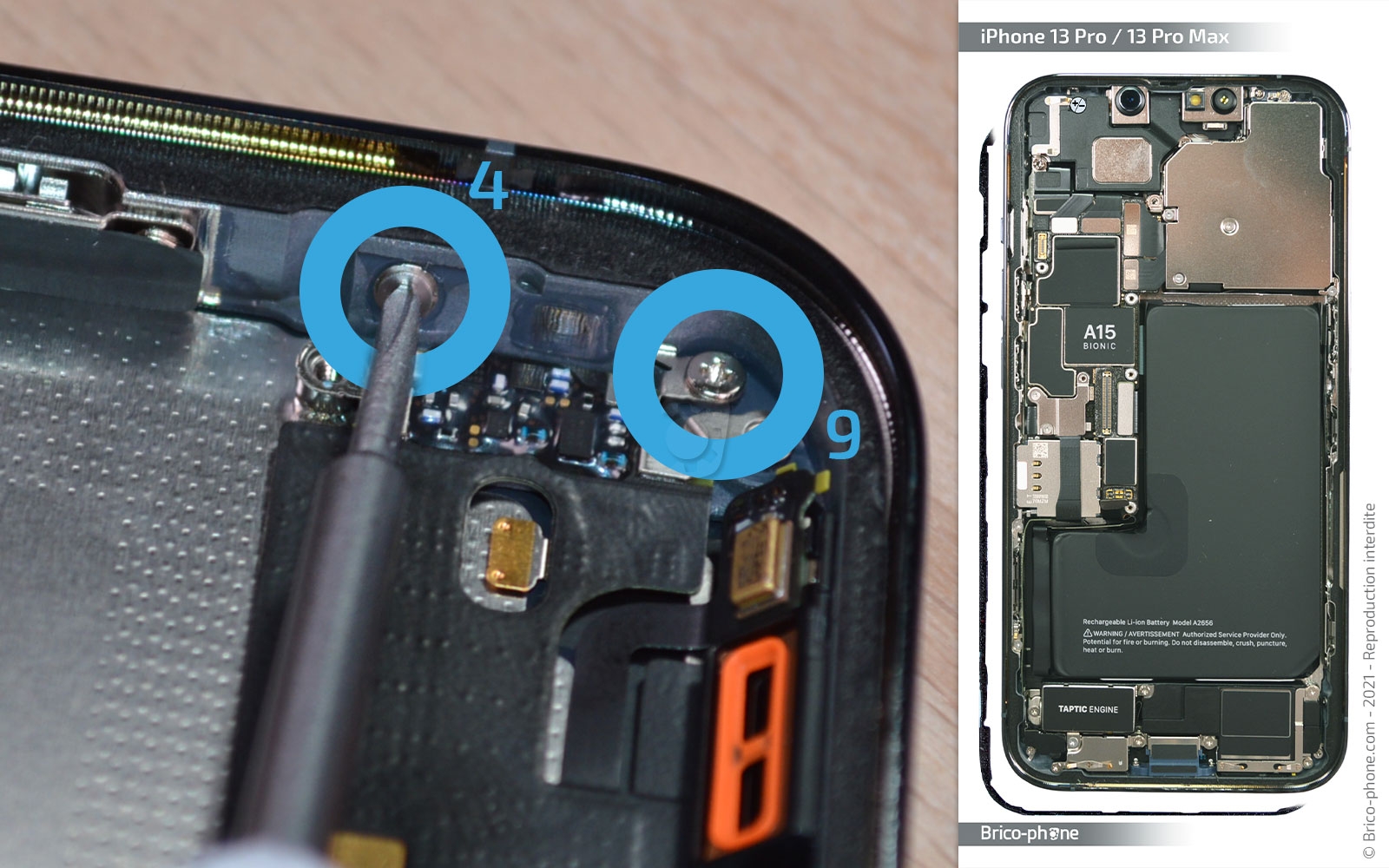

Commencez par dévisser les vis triwing qui se trouvent de chaque côté du châssis, puis les 4 vis cruciforme restantes.

Chauffez le connecteur de charge pour ramollir le sticker de celui-ci.
Outils
Tournevis Cruciforme
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis en métal Triwing 0.6 10.90€
Etape 20

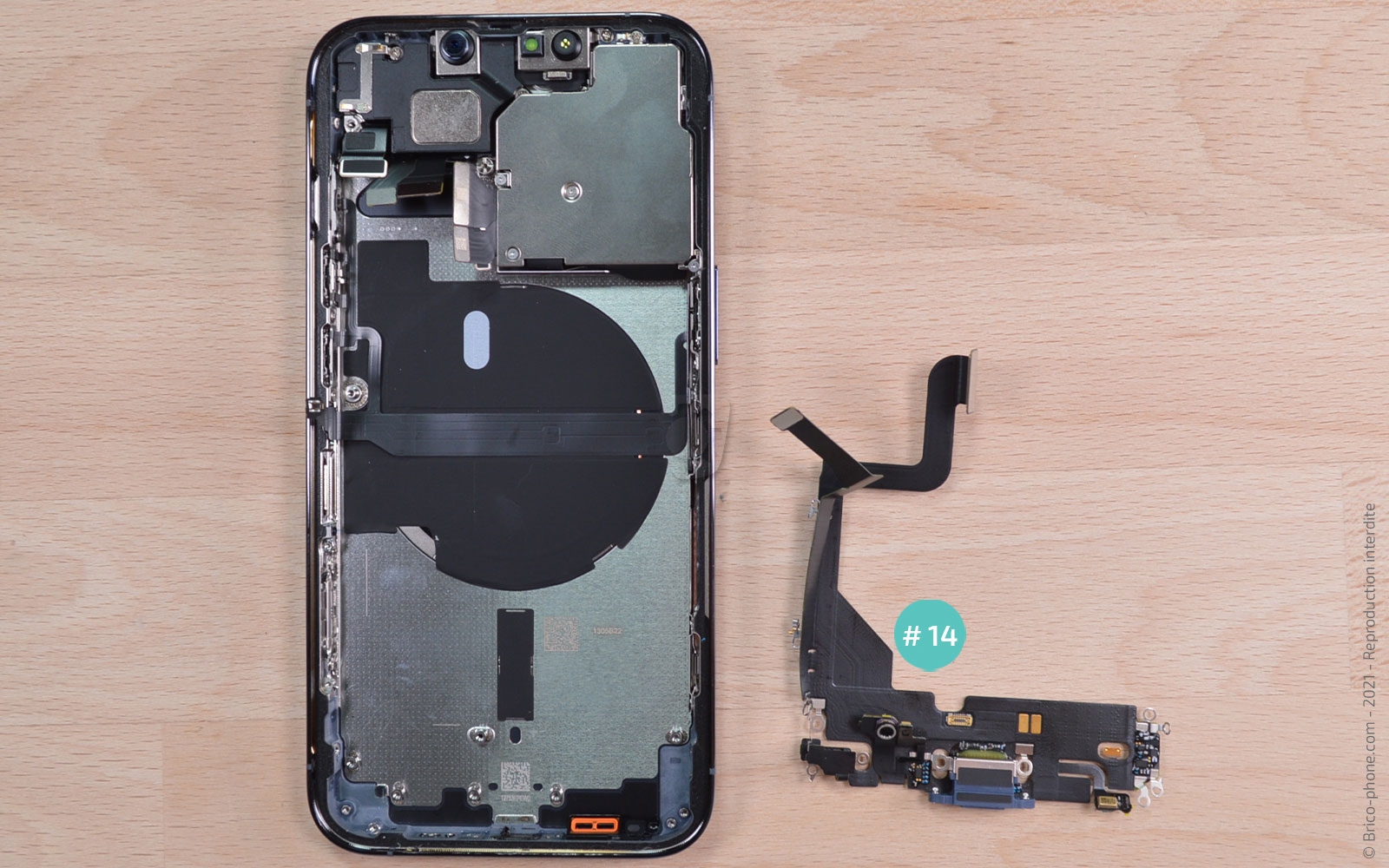

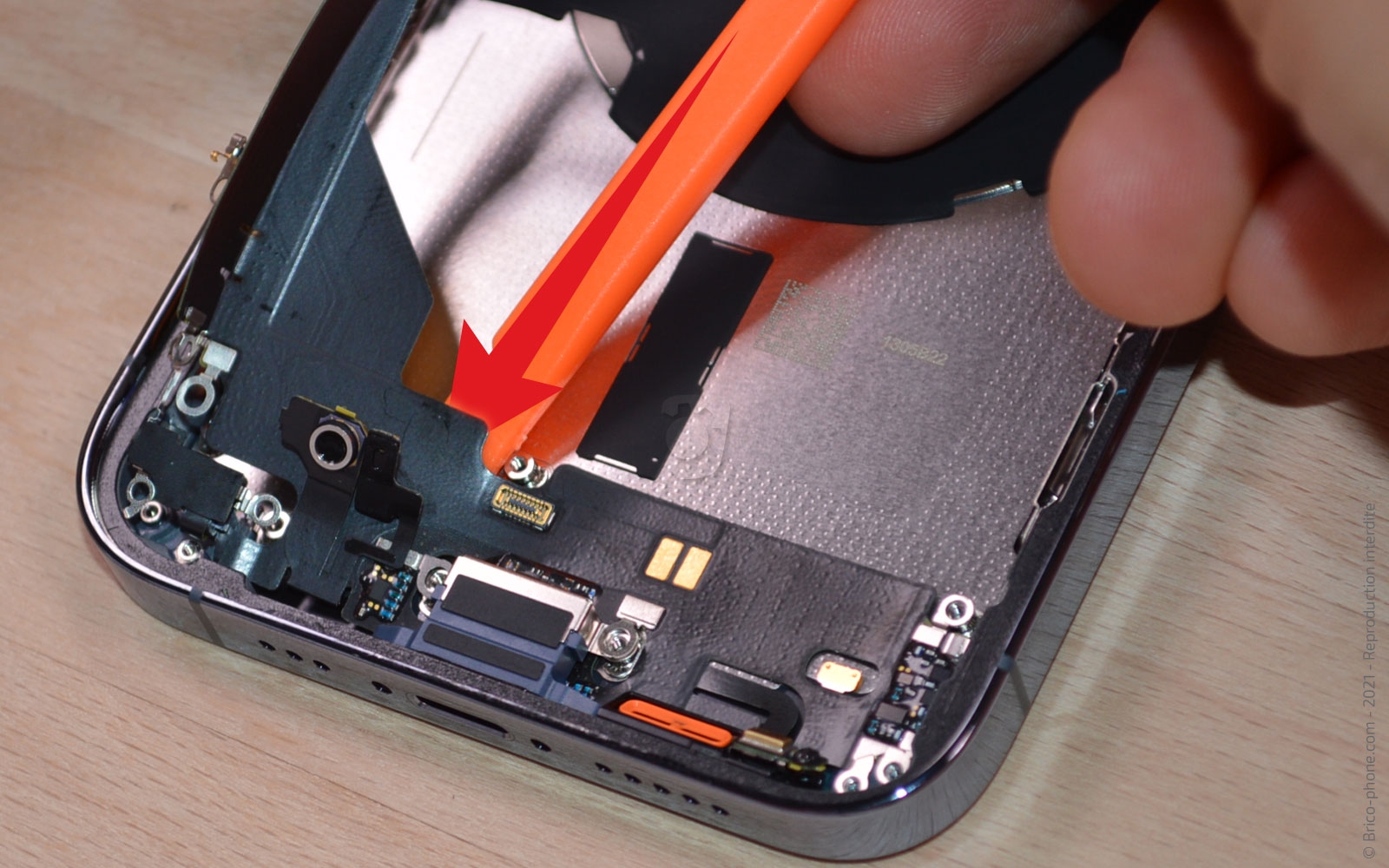

Etape 20 Retirer le connecteur de charge (partie 2)

Décollez le micro qui se trouve à droite avec la pincette, puis soulevez le connecteur de charge #14 avec le levier pour l'extraire du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 21

Etape 21 Appliquer les stickers de batterie

Remontez votre nouveau connecteur de charge en suivant les étapes précédentes dans le sens contraire.
Une fois arrivé à la batterie, munissez-vous des stickers afin de pouvoir la recoller.

Commencez par enlever les protections bleues des adhésifs puis venez positionner la batterie dessus.
Rabattez les languettes noires sur la batterie et retirez la partie rose qui se trouve dessous le composant avant de le mettre en place dans le châssis.
Pièces
Stickers de batterie Universels pour smartphone 2.90€

Conseil pour le remontage

Suivez les étapes précédentes pour terminer le remontage de votre iPhone 13 Pro.

Avant de refermer, installez un nouveau joint d'étanchéité en ayant au préalable nettoyé le châssis des résidus de des stickers.
Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos
