Changement de l'écran (vitre + Oled) sur iPhone 13 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 13 Pro
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

L'affichage présente des tâches noires ou des traits.

La vitre avant de votre smartphone est brisée.

Le tactile ne fonctionne plus sur une zone précise ou sur l'ensemble de l'écran.

Brico-Phone vous propose ce tutoriel vidéos et photos afin de vous guider lors du remplacement de l'écran cassé de votre iPhone 13 Pro et vous permettre de le réparer vous-même à moindre coût.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter, vous devez savoir si vous possédez le bon modèle.

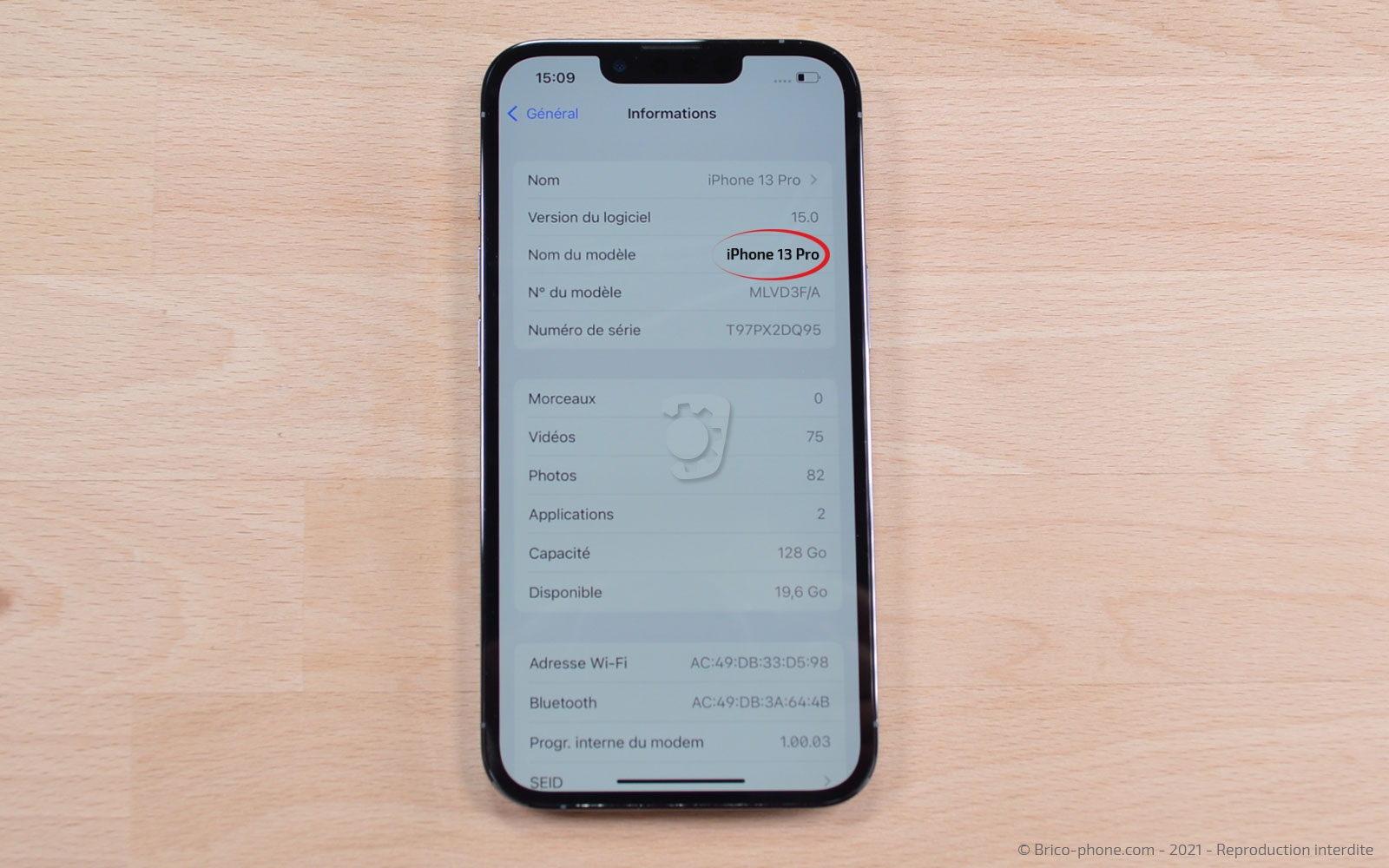

Allez dans les réglages, Général et Informations.
Quand vous cliquez sur la ligne N° de modèle et que la référence A2638 apparaît ou que sur la ligne nom du modèle vous avez iPhone 13 Pro, vous avez le bon modèle pour suivre ce tutoriel.

Vous pouvez également retrouver le numéro de modèle gravé à l'intérieur de l'emplacement du tiroir de la carte Sim.
Etape 1

Etape 1 Eteindre et retirer le tiroir sim

Commencez par éteindre votre iPhone en restant appuyé sur les touches power et volume Plus afin de slider le bouton "éteindre".
Munissez-vous de l'outil pour éjecter le tiroir sim.
Outils
SIM
Etape 2

Etape 2 Retirer les vis pentalobe

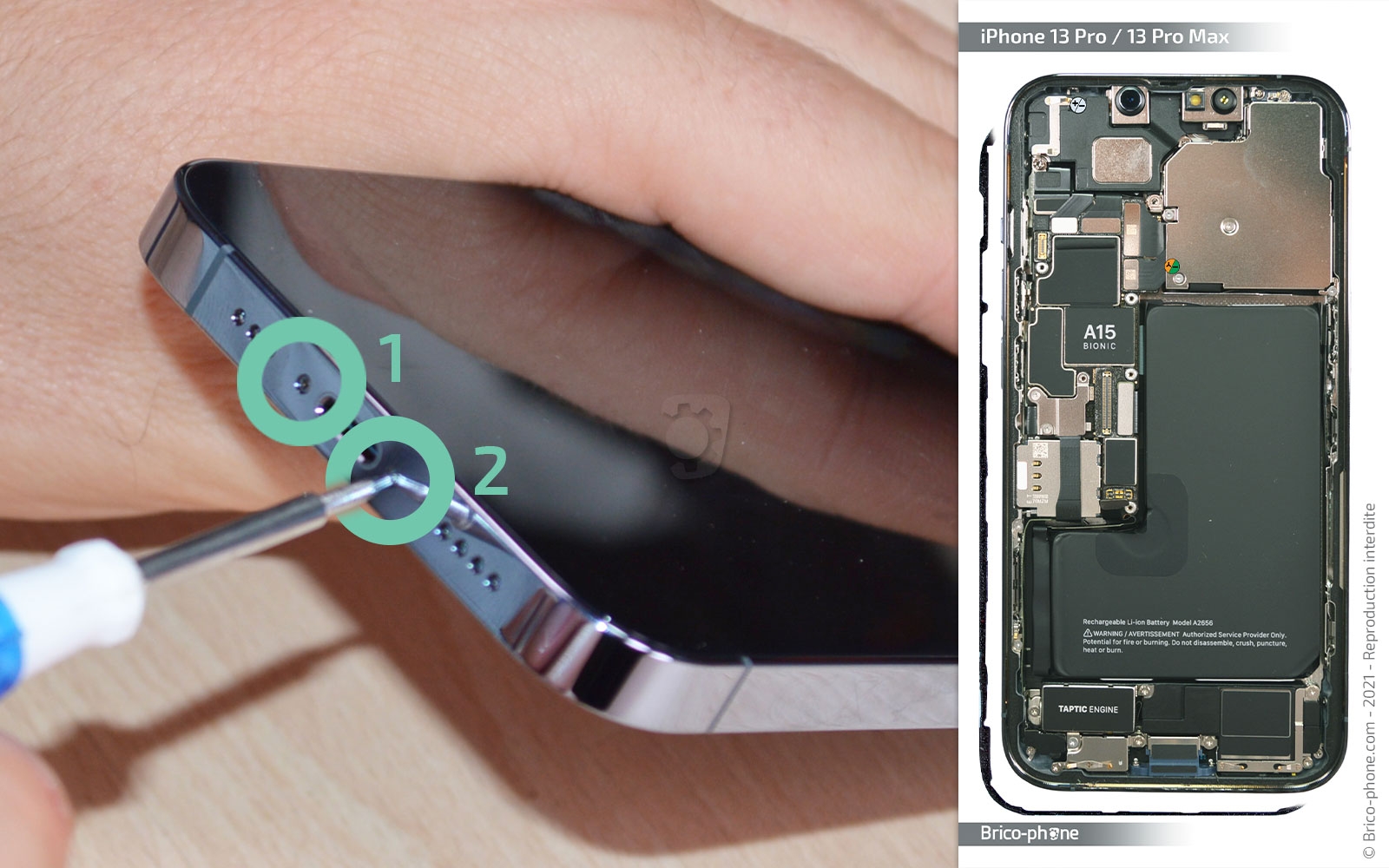

Dévissez les 2 vis placées de part et d'autre du connecteur de charge à l'aide du tournevis pentalobe.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Créer un point d'insertion

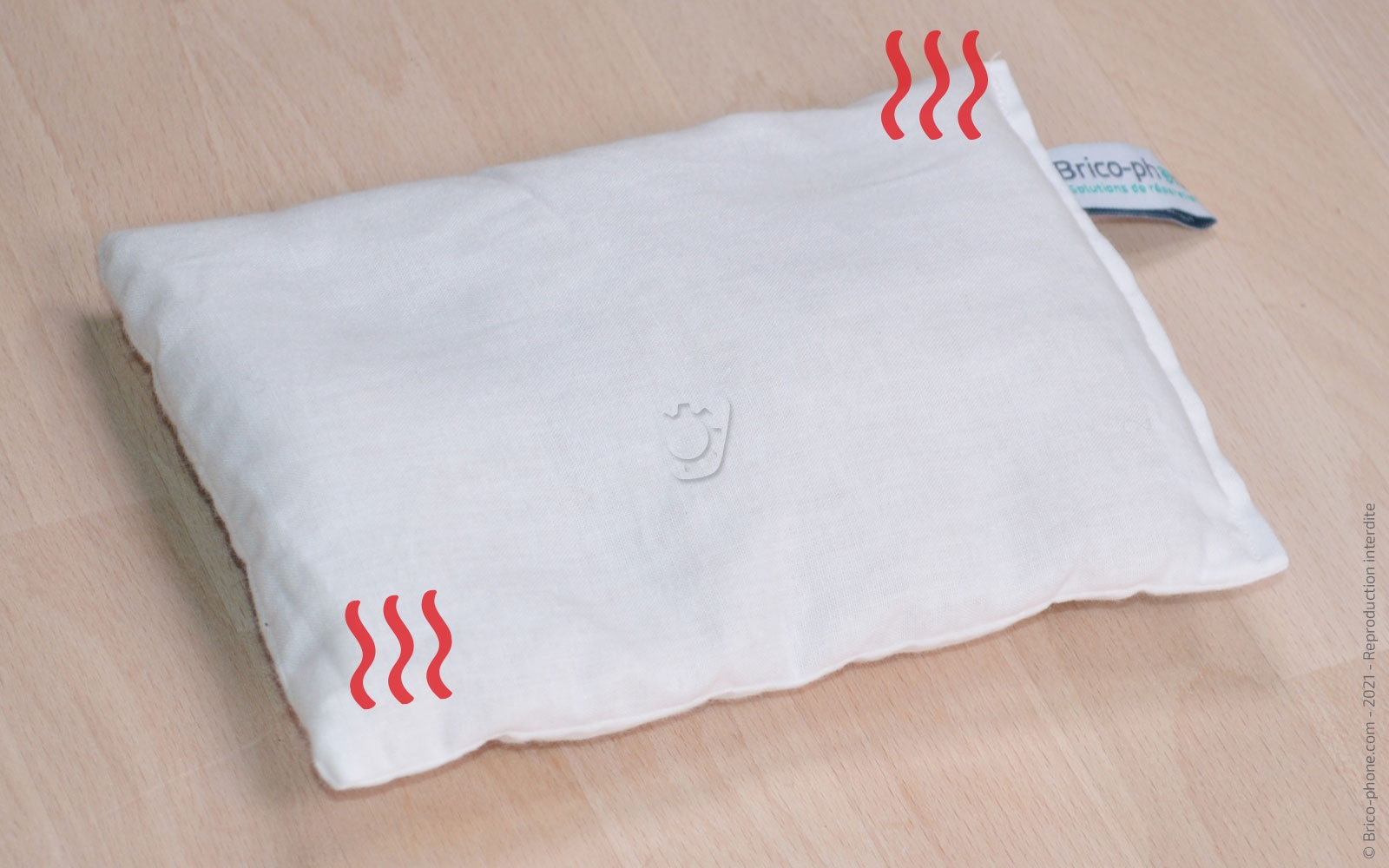

Afin de ramollir le sticker d'étanchéité de l'écran, vous pouvez utiliser le coussin chauffant que vous appliquerez 40 secondes sur l'écran en l'ayant au préalable passé au micro-ondes pendant 1 minutes 30.

Autrement, vous pouvez chauffer le pourtour de l'écran avec votre sèche-cheveux ou un décapeur thermique pendant 20 secondes.
Appliquez la ventouse sur le bas de l'écran afin de tirer sur celle-ci et d'insérer le médiator en métal troué entre l'écran et le châssis.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 4

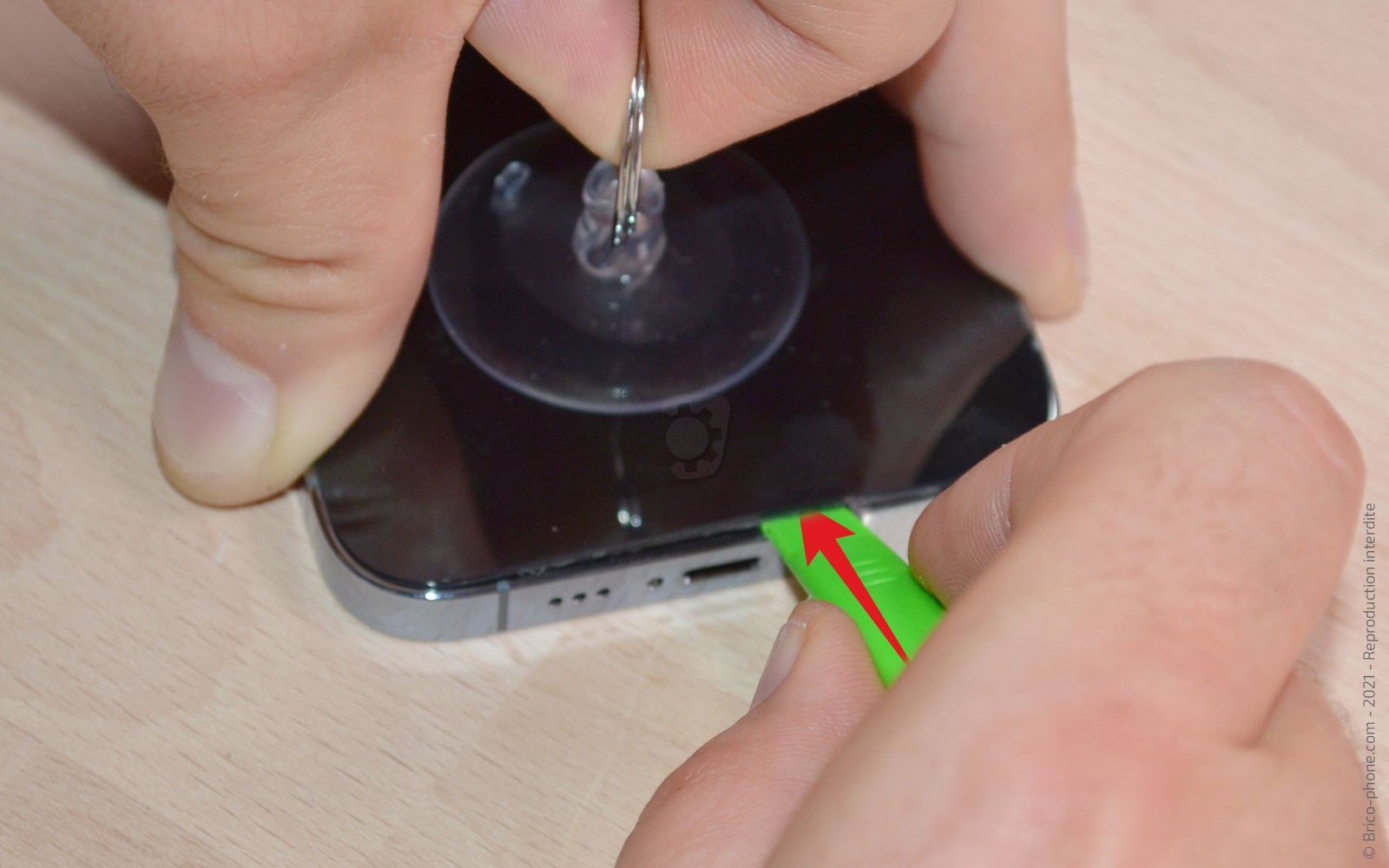

Etape 4 Ouvrir l'écran

Une fois le point d'insertion créé, insérez le levier vert à la place du médiator en métal.

Faites le tour du téléphone à l'aide de l'outil pour soulever l'écran. Faites attention sur la gauche de celui-ci car vous y trouverez les nappes.

Une fois l'écran décollé, basculez-le vers la gauche.
Outils
Spatule
Ventouse
Etape 5

Etape 5 Enlever la plaquette des nappes

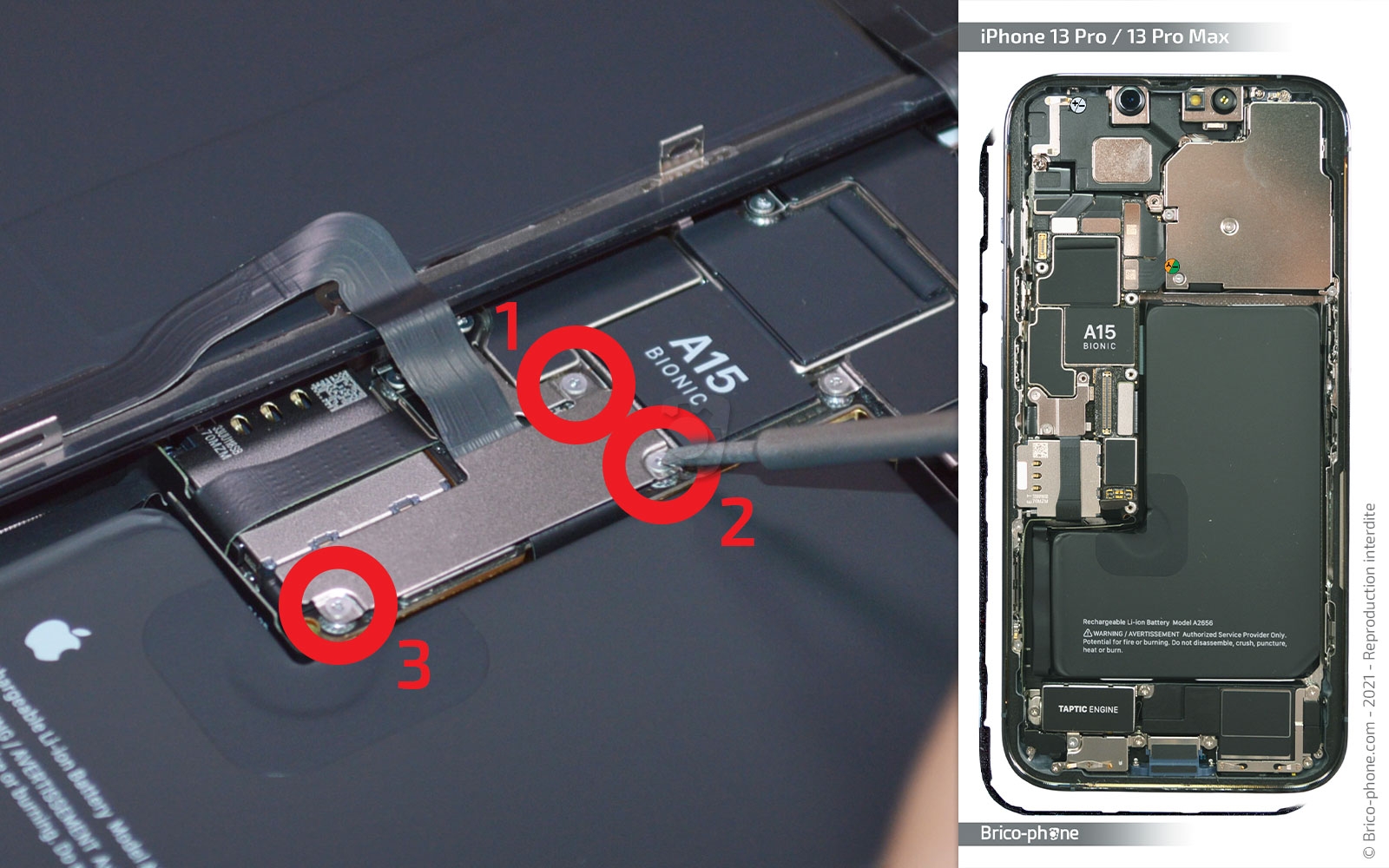

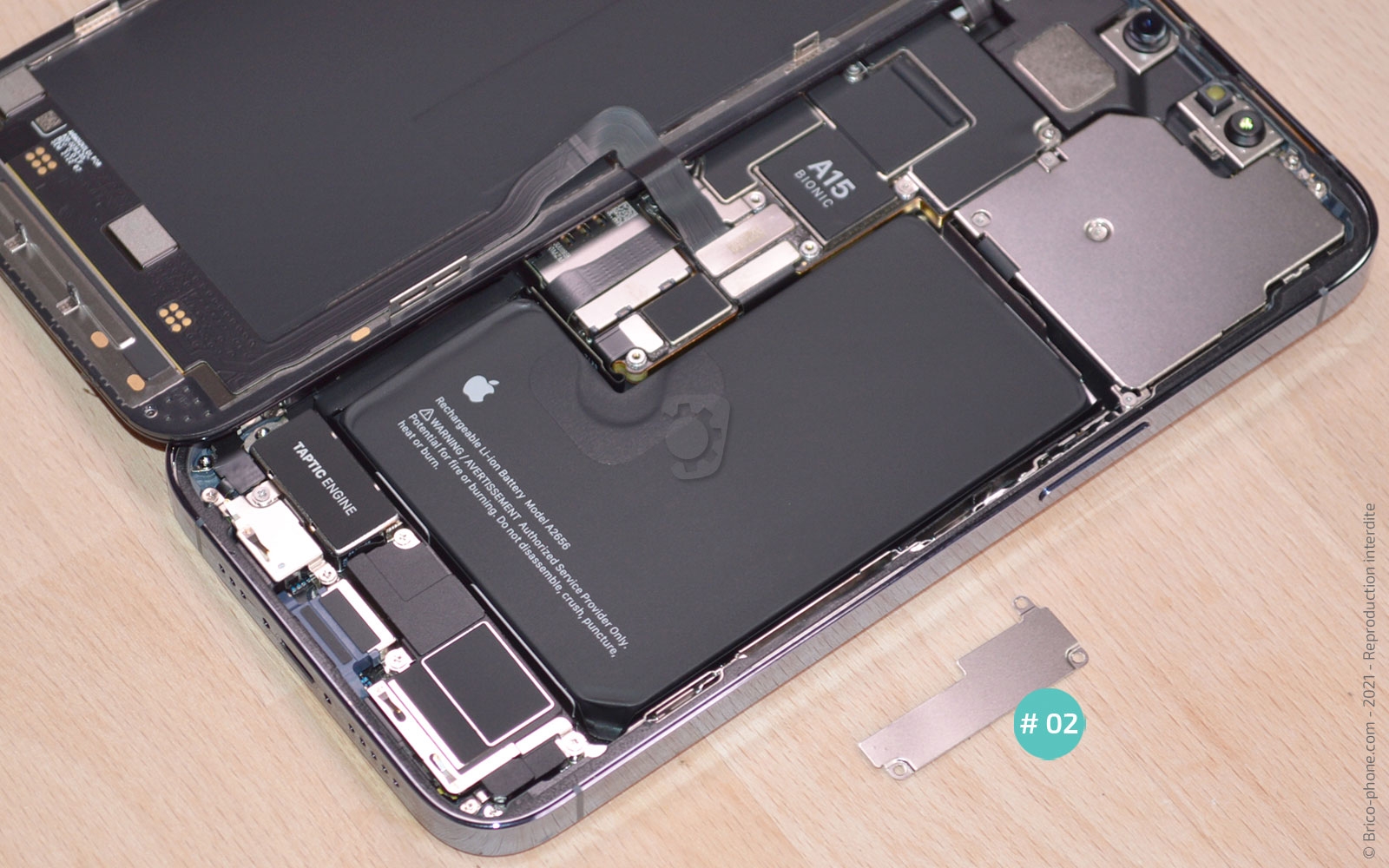

Munissez-vous du tournevis triwing afin de dévisser les 3 vis de la plaquette #02.

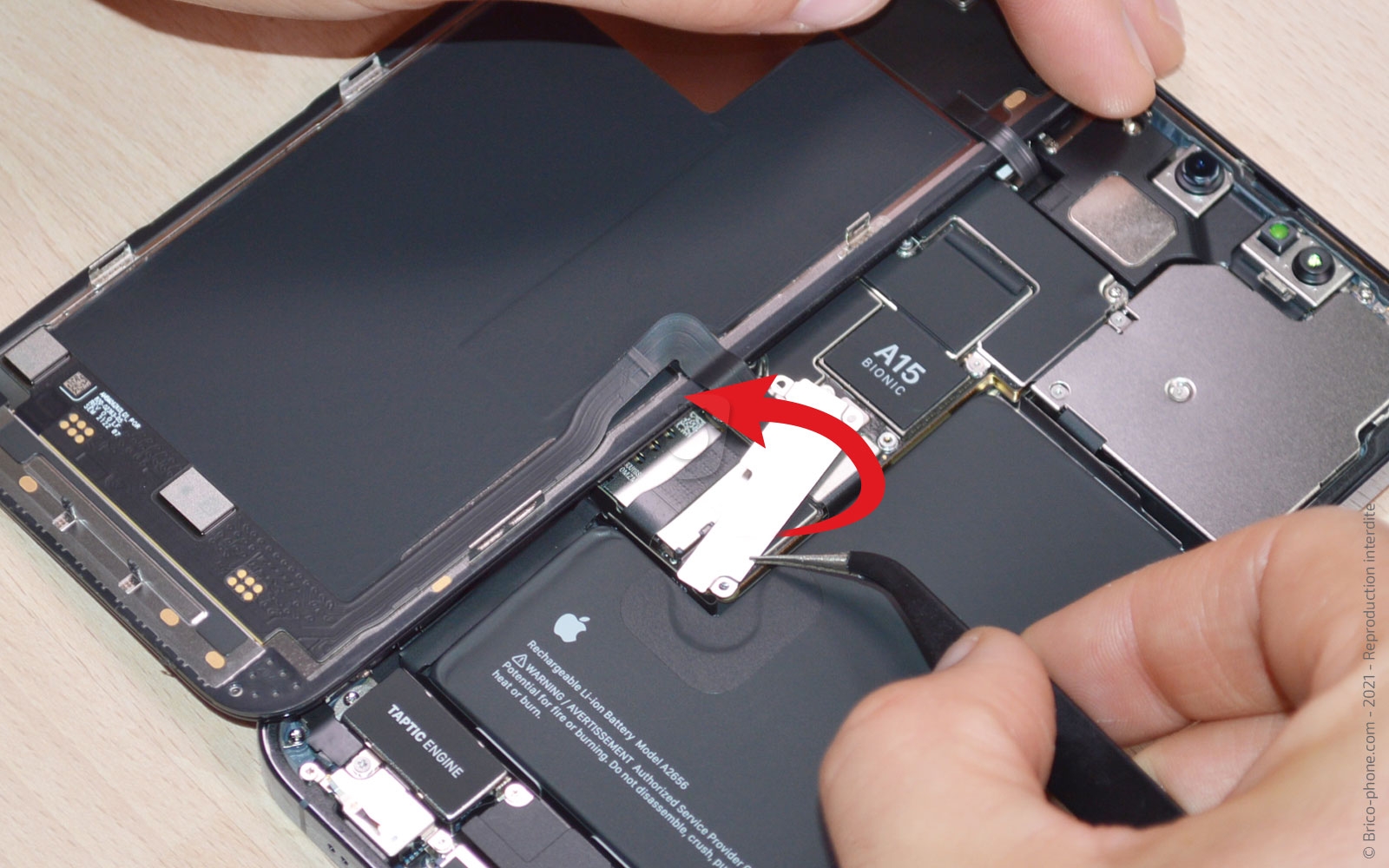

Vous pouvez maintenant la retirer avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 6

Etape 6 Déconnecter la batterie et l'écran

Déconnectez la nappe de la batterie ainsi que celle de l'écran à l'aide du spudger.
Outils
Levier Nylon
Etape 7

Etape 7 Retirer la plaquette du haut

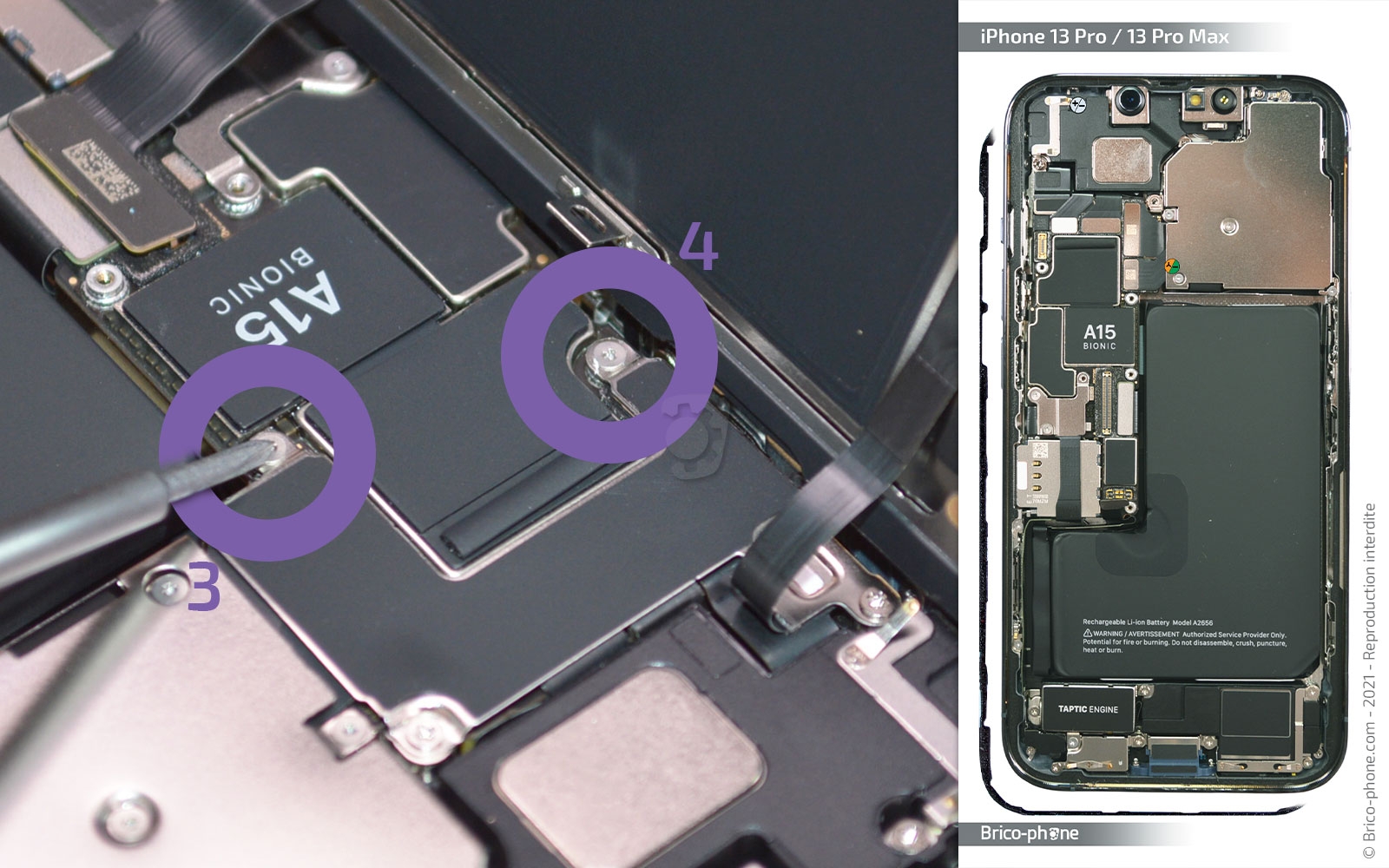

Commencez par dévisser les 2 vis triwing puis les 2 vis cruciformes avant de retirer la plaquette #03 avec la pincette.
Outils
Tournevis Cruciforme
Tournevis Pentalobe
Pince Brucelles
Pièces
Tournevis en métal Triwing 0.6 10.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Retirer l'écran

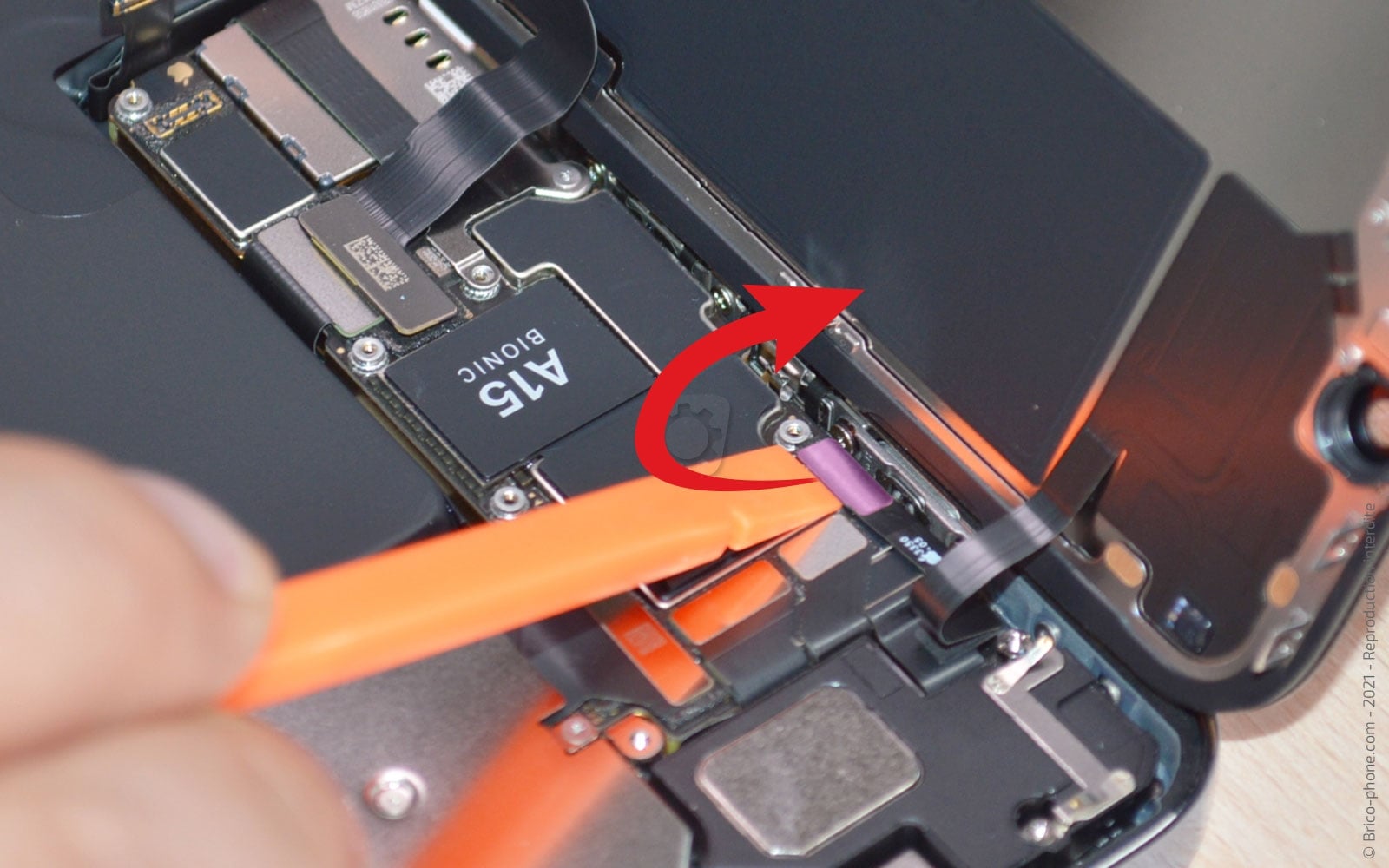

Il ne vous reste plus qu'à déconnecter la nappe des capteurs avec le levier en nylon.
Outils
Levier Nylon
Etape 9

Etape 9 Ôter la plaquette des capteurs

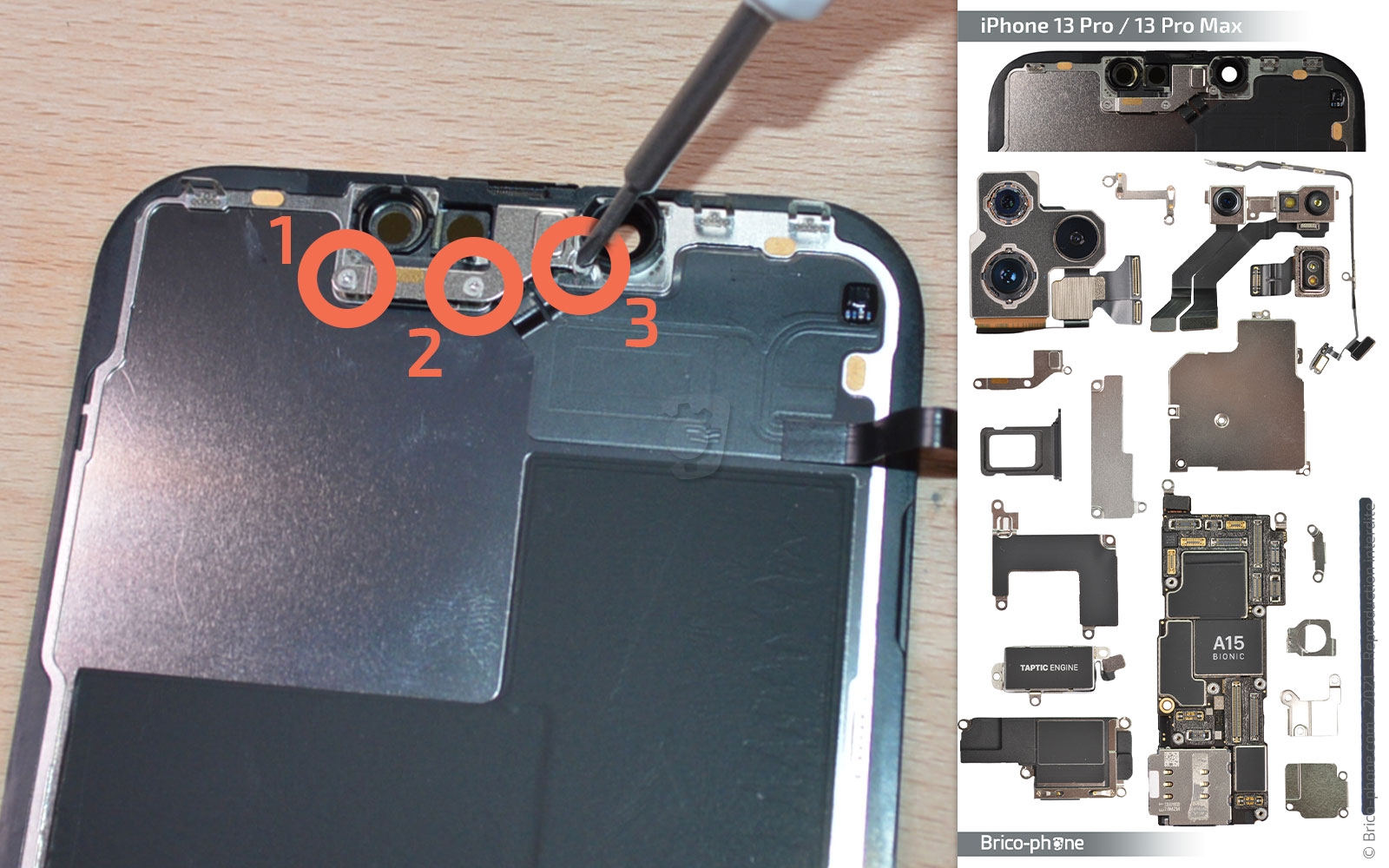

Gardez l'écran en main afin de dévisser les 3 vis triwing de la plaquette #05, puis ôtez-la avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 10

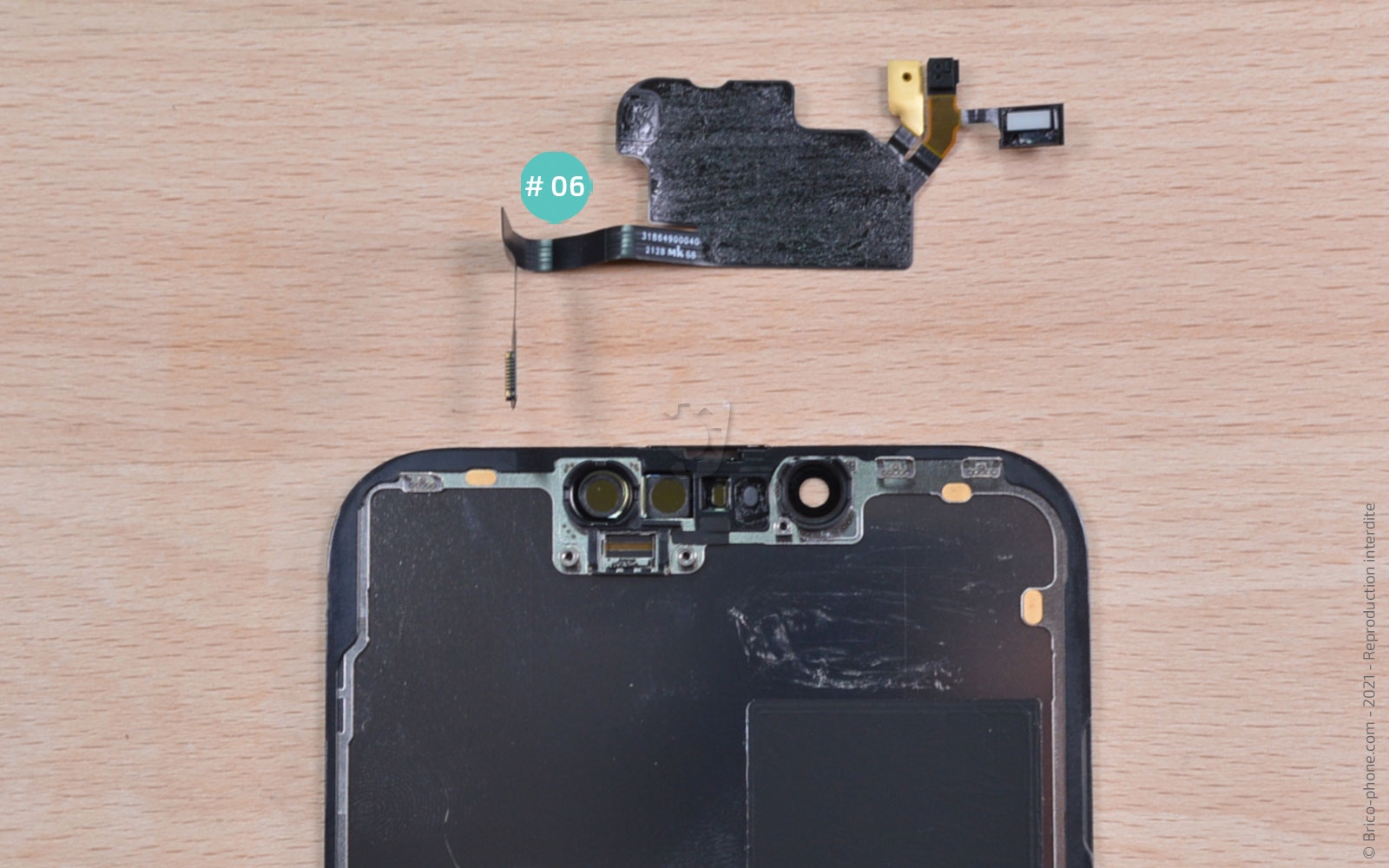

Etape 10 Enlever la nappe des capteurs

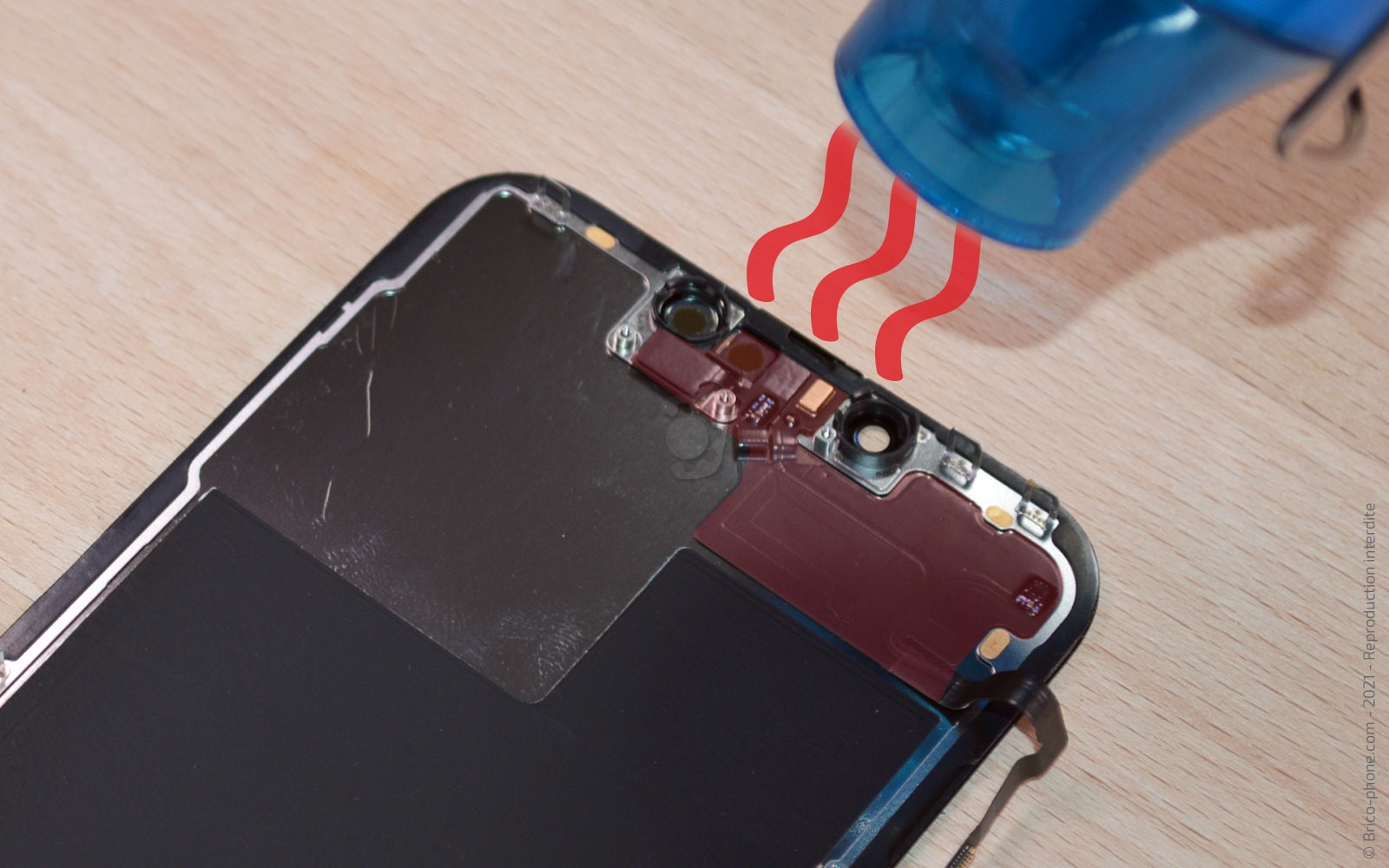

Chauffez légèrement la nappe des capteurs pendant 20 secondes afin de ramollir le sticker.

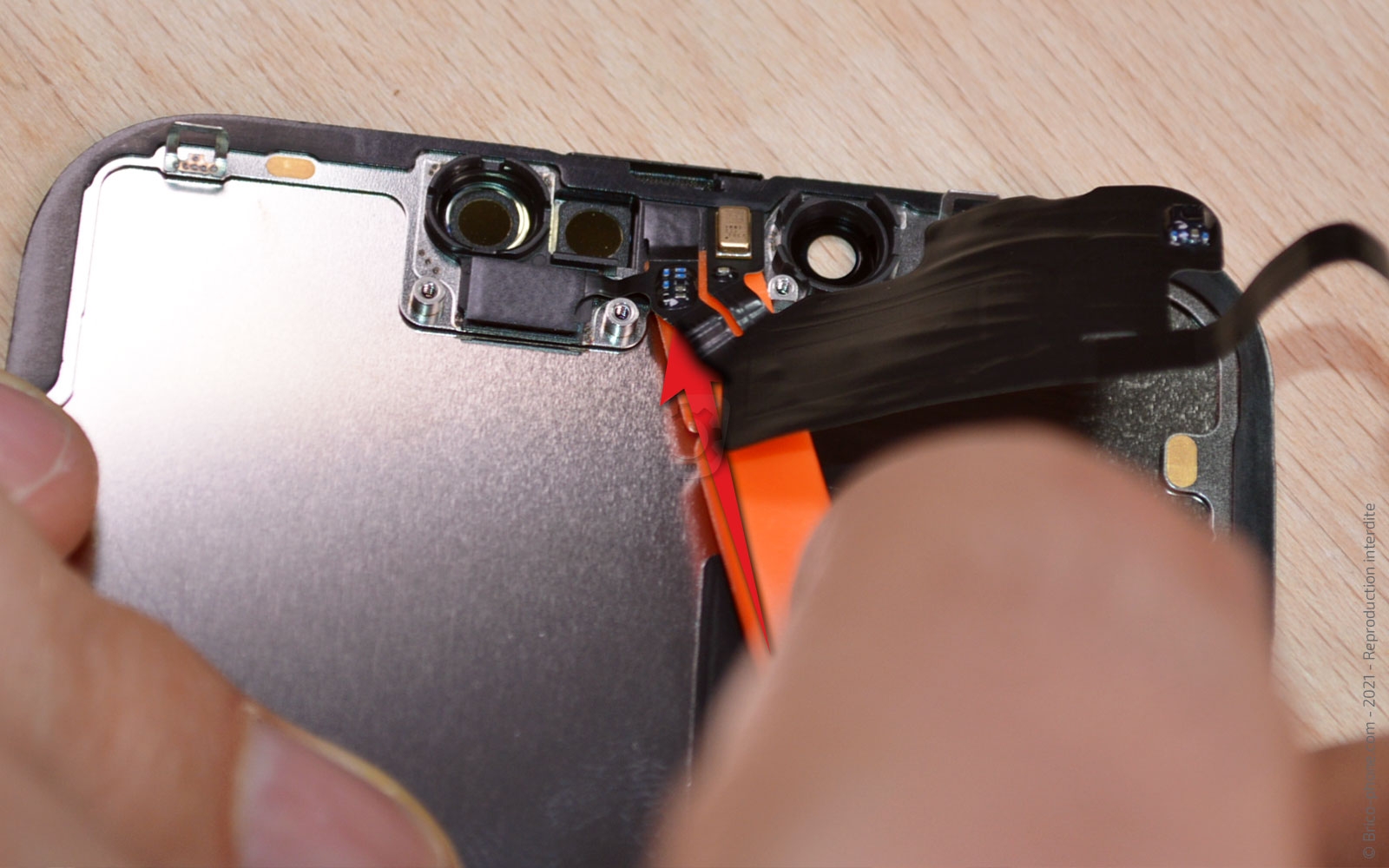

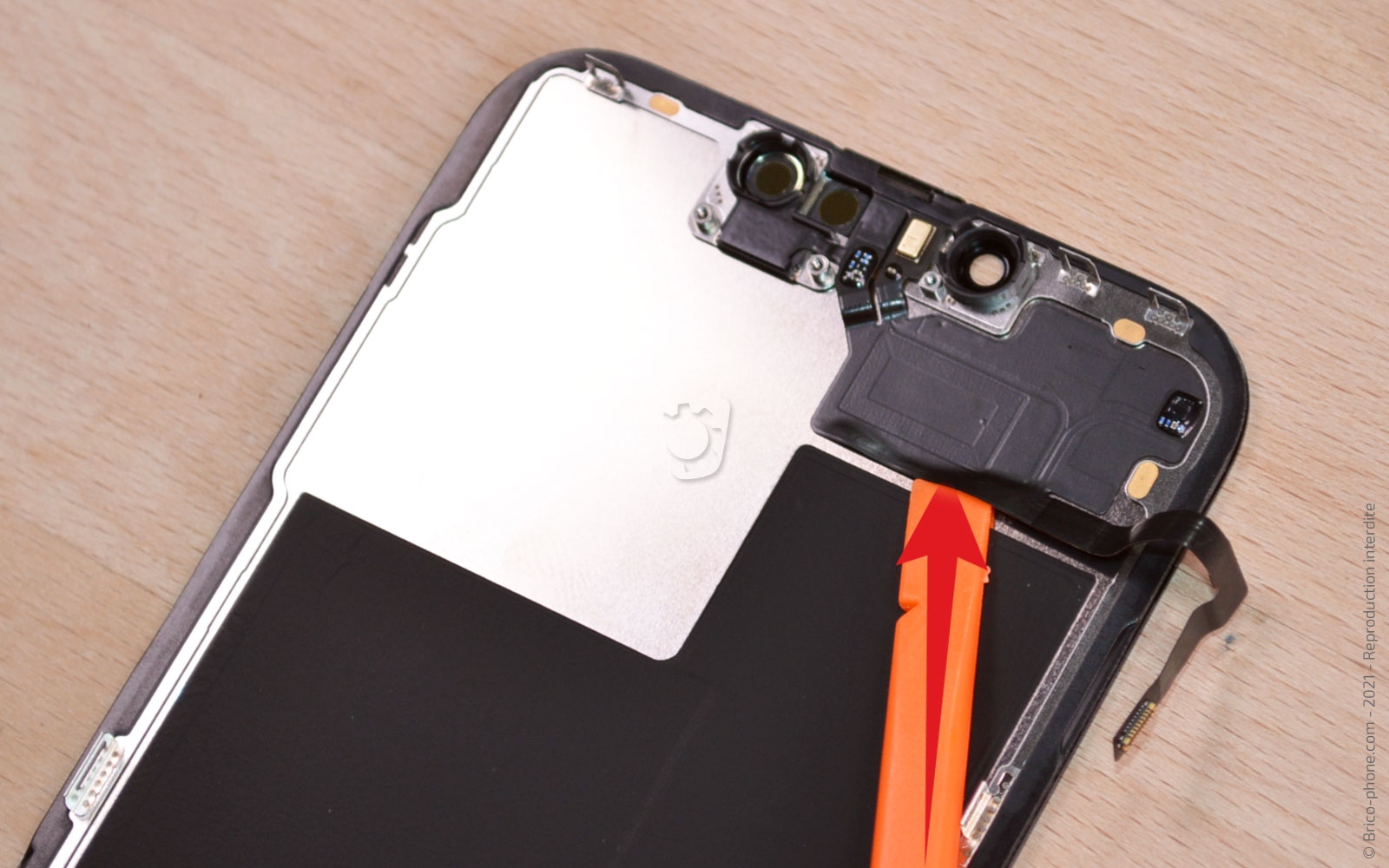

Glissez le spudger sous la nappe pour la décoller délicatement, finissez par les capteurs et le micro pour l'ôter complètement.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€

Conseil pour le remontage

Vous pouvez prendre le tutoriel en sens inverse pour installer le nouvel écran.

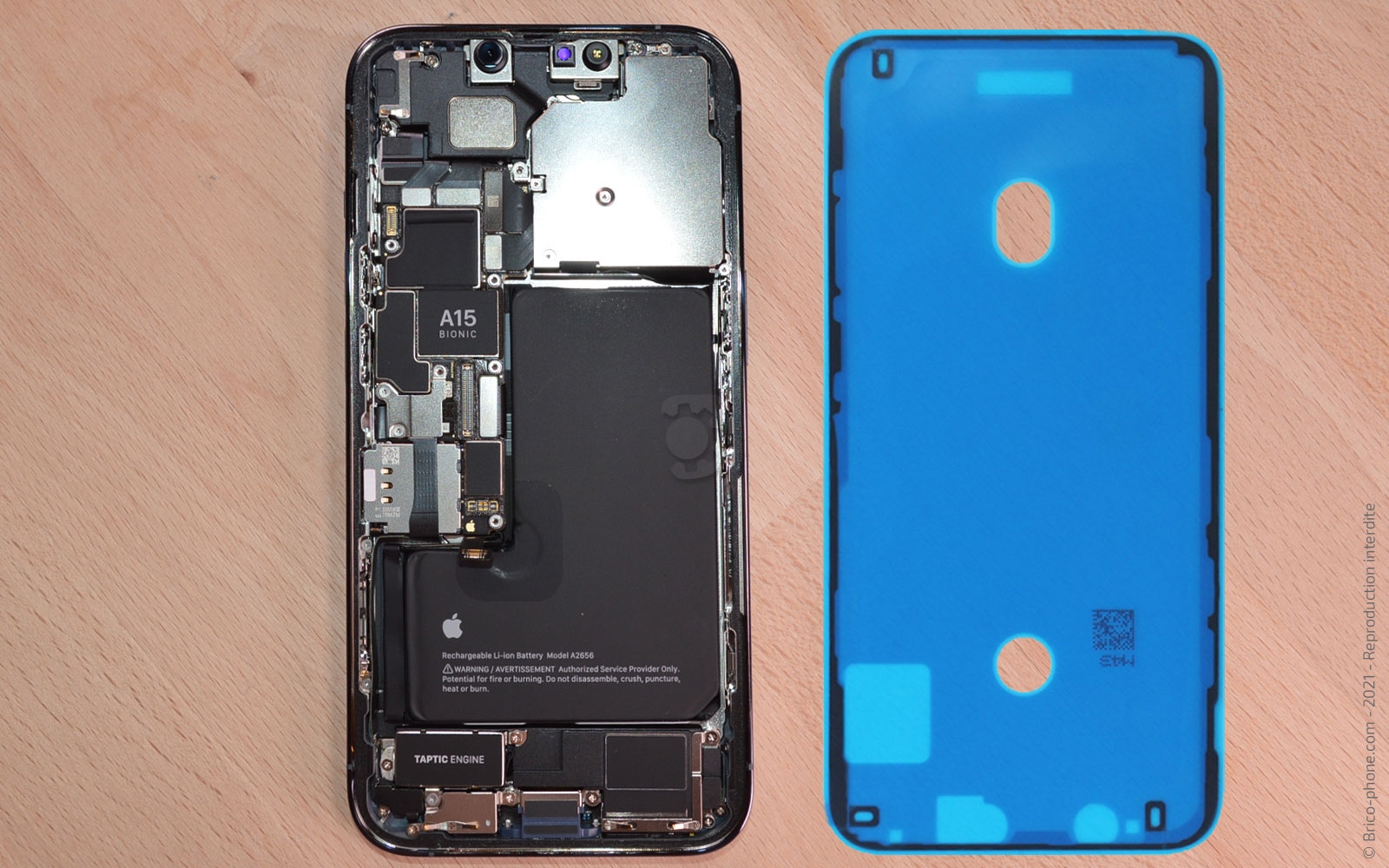

Avant d'installer le nouveau produit, placez un joint d'étanchéité en ayant au préalable nettoyé le châssis des résidus de colle.
Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos
