Changement de connecteur de charge sur Galaxy A22 (5G)

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A22 (5G)
Réparation
Note de réparabilité NC
Temps estimé 0 min
Difficulté 1/5 (Facile)
Diagnostic

Votre téléphone ne prend plus la charge.

Le dock de votre appareil est endommagé et le câble ne rentre plus.

Votre smartphone n'est plus reconnu lorsque vous le branchez à un périphérique extérieur.

Votre téléphone n'est pas reconnu par votre ordinateur ? Impossible de le charger car le câble ne tient plus dans le connecteur de charge ?

Vous devez procéder au remplacement du connecteur de charge en vous guidant à l'aide de ce tutoriel photos.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

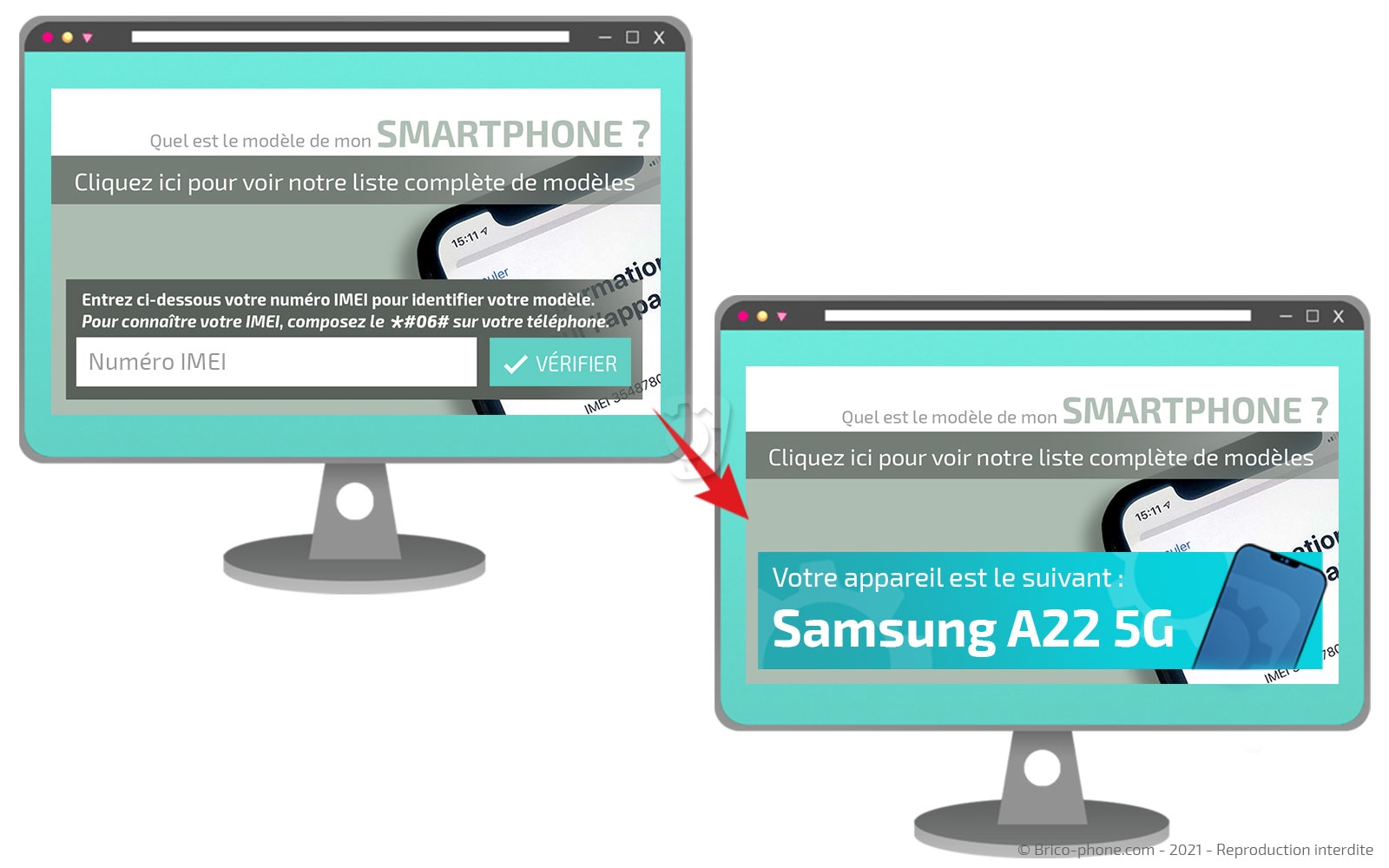

Avant n'importe quelle réparation, il faut connaître le modèle exact de votre smartphone.
Si vous avez encore de l'affichage, allez dans l'application téléphone et tapez *#06# pour avoir le numéro IMEI que vous devrez retranscrire dans la rubrique de notre page d'accueil.
Vous pouvez aussi le retrouver au dos de votre smartphone.

Maintenez le bouton power pour faire apparaître un menu et appuyez sur "éteindre".
Etape 1

Etape 1 Ejecter le tiroir sim

Prenez en main l'outil sim afin d'éjecter le tiroir sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la face arrière et créer un point d'insertion

Pour ramollir le sticker de la face arrière, vous pouvez utiliser le coussin chauffant qu'il faudra appliquer sur l'arrière du téléphone pendant 40 secondes en l'ayant au préalable passé au micro-onde pendant 2 minutes.

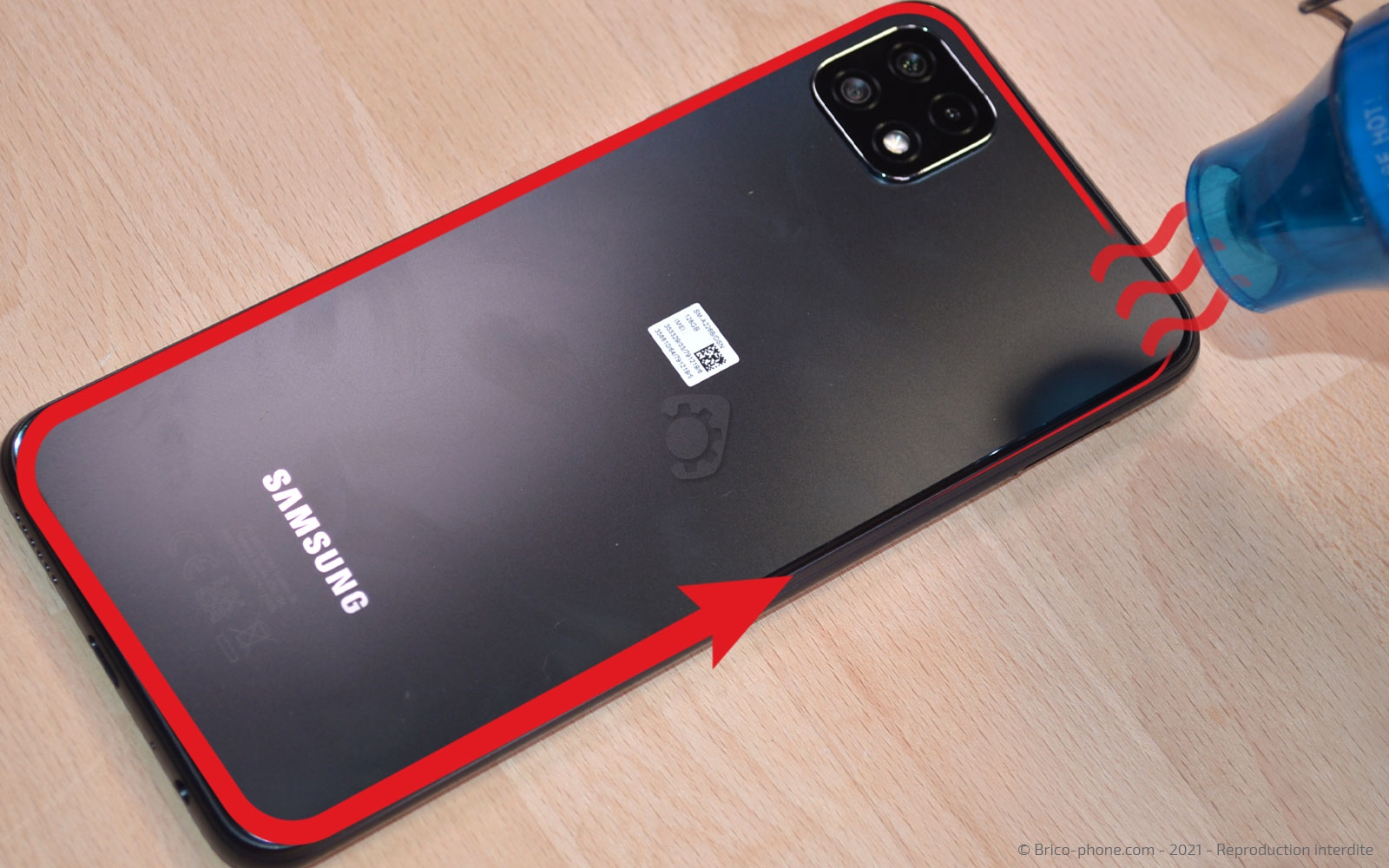

Vous pouvez aussi utiliser un sèche-cheveux ou un décapeur thermique pour chauffer le pourtour de l'arrière pendant 30 secondes.

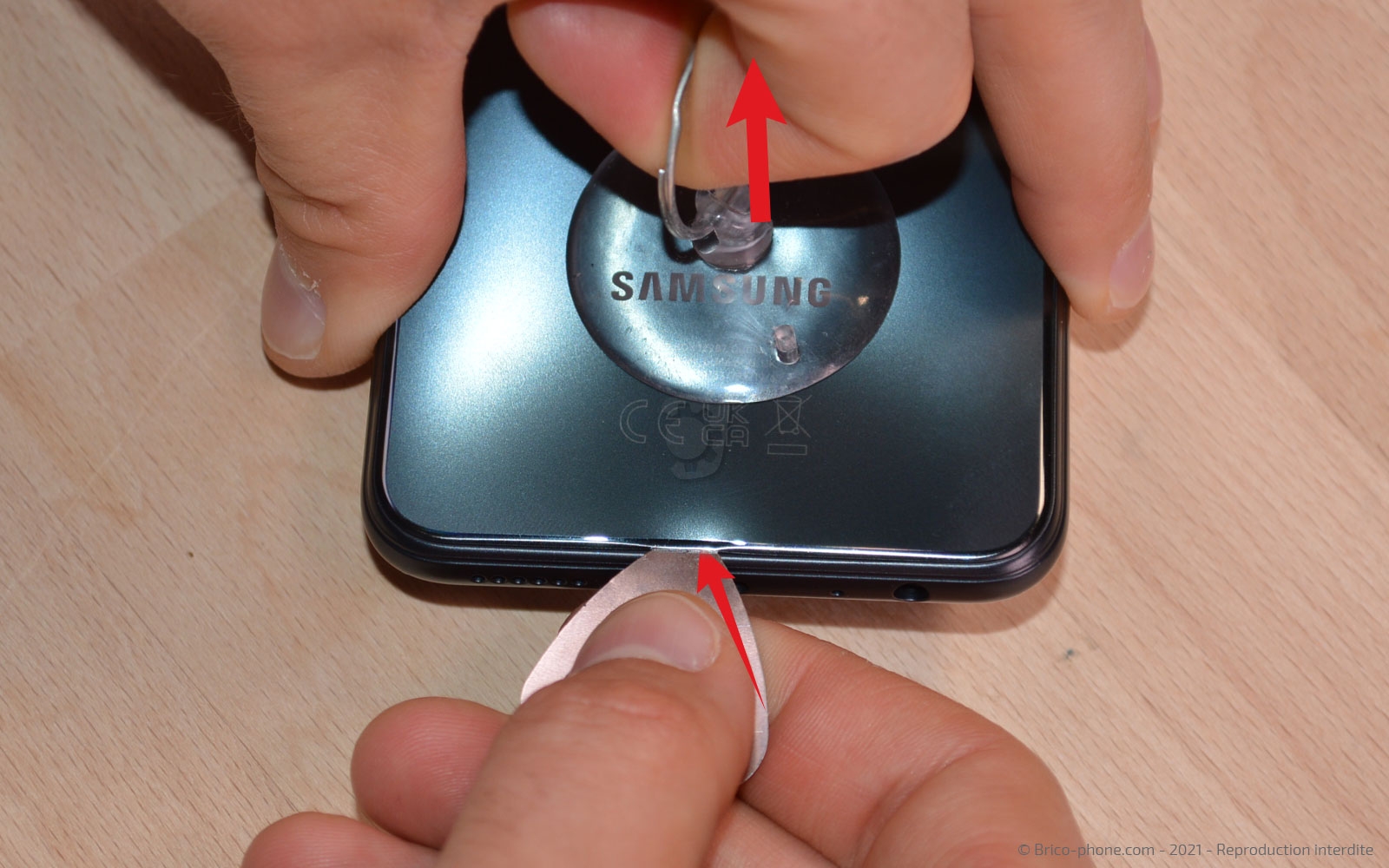

Positionnez la ventouse sur la vitre arrière, puis tout en tirant sur celle-ci, insérez le médiator en métal troué entre la vitre et le châssis pour créer un point d'insertion.

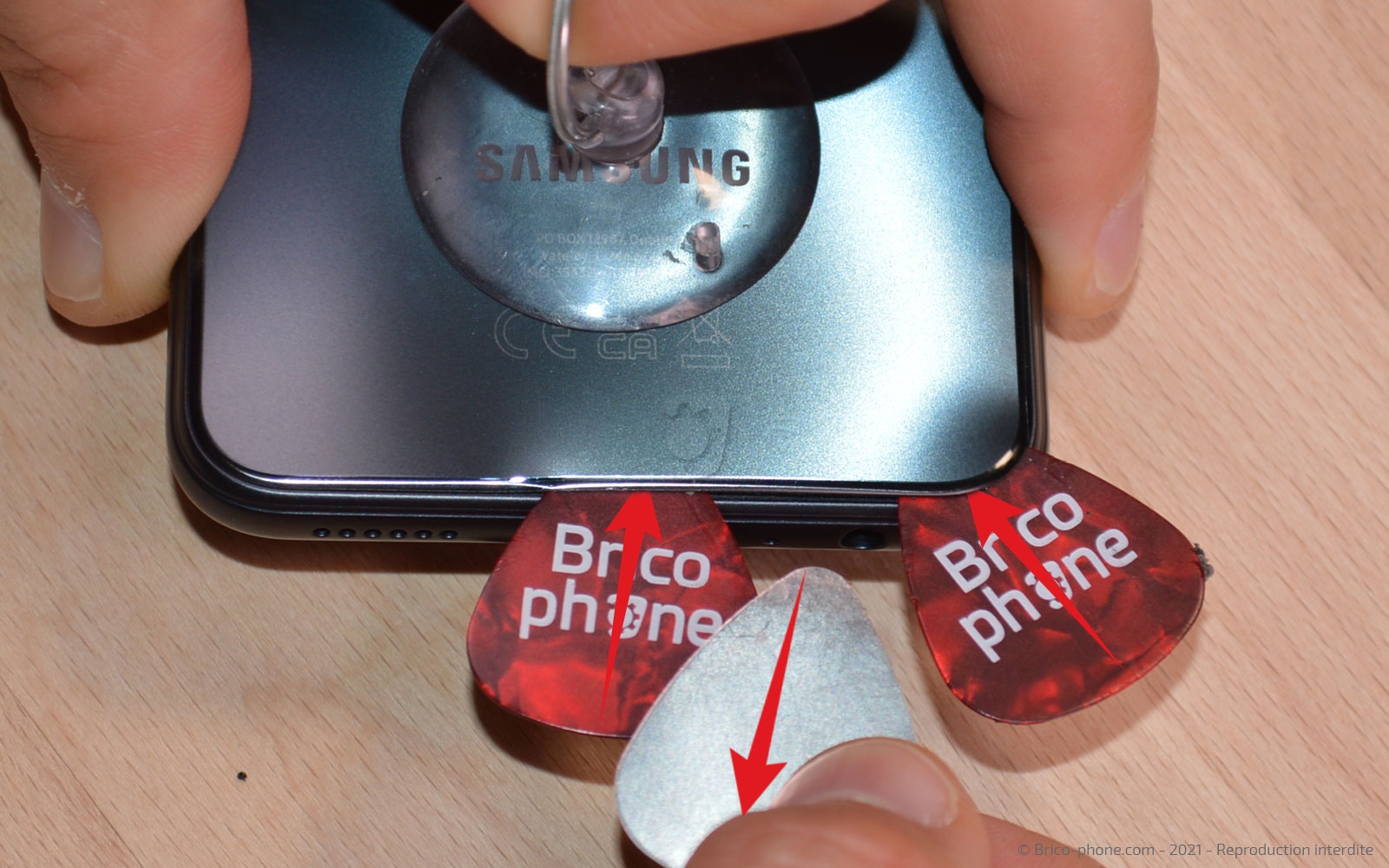

Une fois celui-ci créé, glissez les médiators en plastique à la place de celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

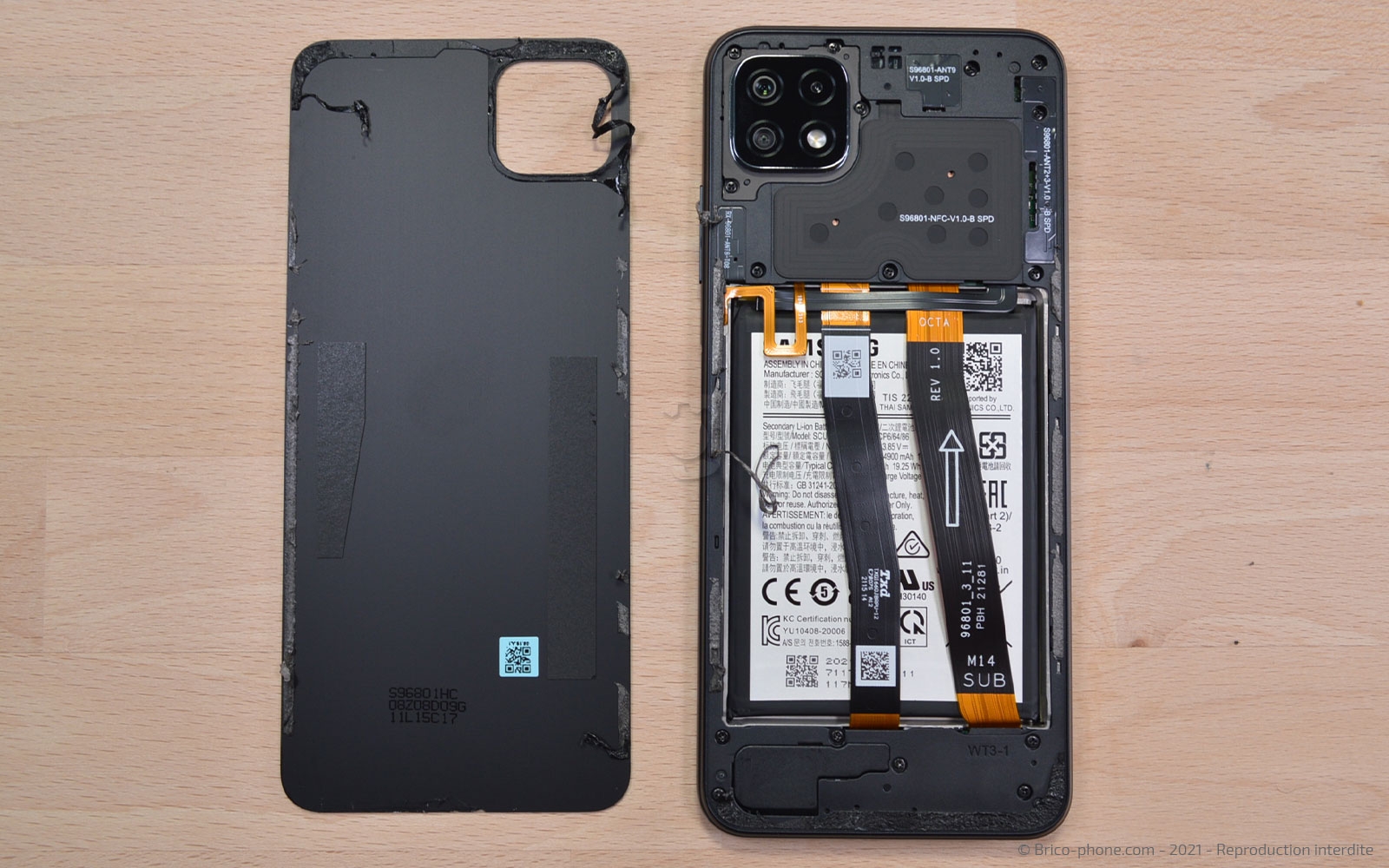

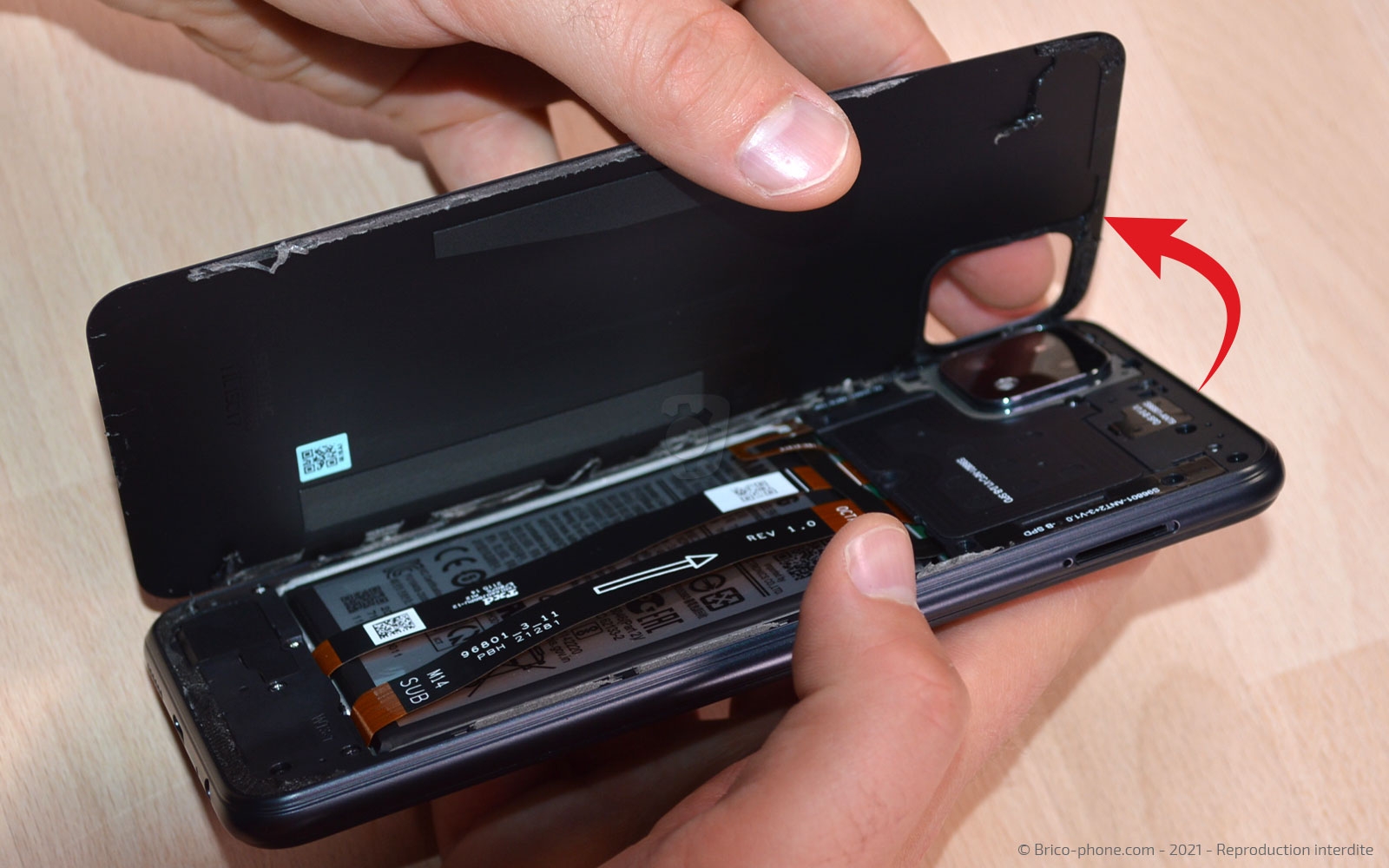

Etape 3 Décoller la vitre arrière

Faites glisser les médiators en plastique sur le contour du téléphone afin de décoller la vitre arrière.
Outils
Médiator
Etape 4

Etape 4 Ôter le support lentille

Dévissez les 4 vis cruciformes afin de pouvoir extraire le support des lentilles des caméras arrière avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 5

Etape 5 Déclipser le châssis intermédiaire

Munissez-vous du tournevis cruciforme pour retirer les 12 vis, puis déconnectez le châssis avec le levier mais faites bien attention car celui-ci est encore connecté par le bouton power.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie et le le bouton power

Basculez le châssis légèrement vers le haut pour avoir accès aux nappes.

Déconnectez en premier la nappe de la batterie, puis celle du bouton power, tout cela à l'aide du spudger.
Outils
Levier Nylon
Etape 7

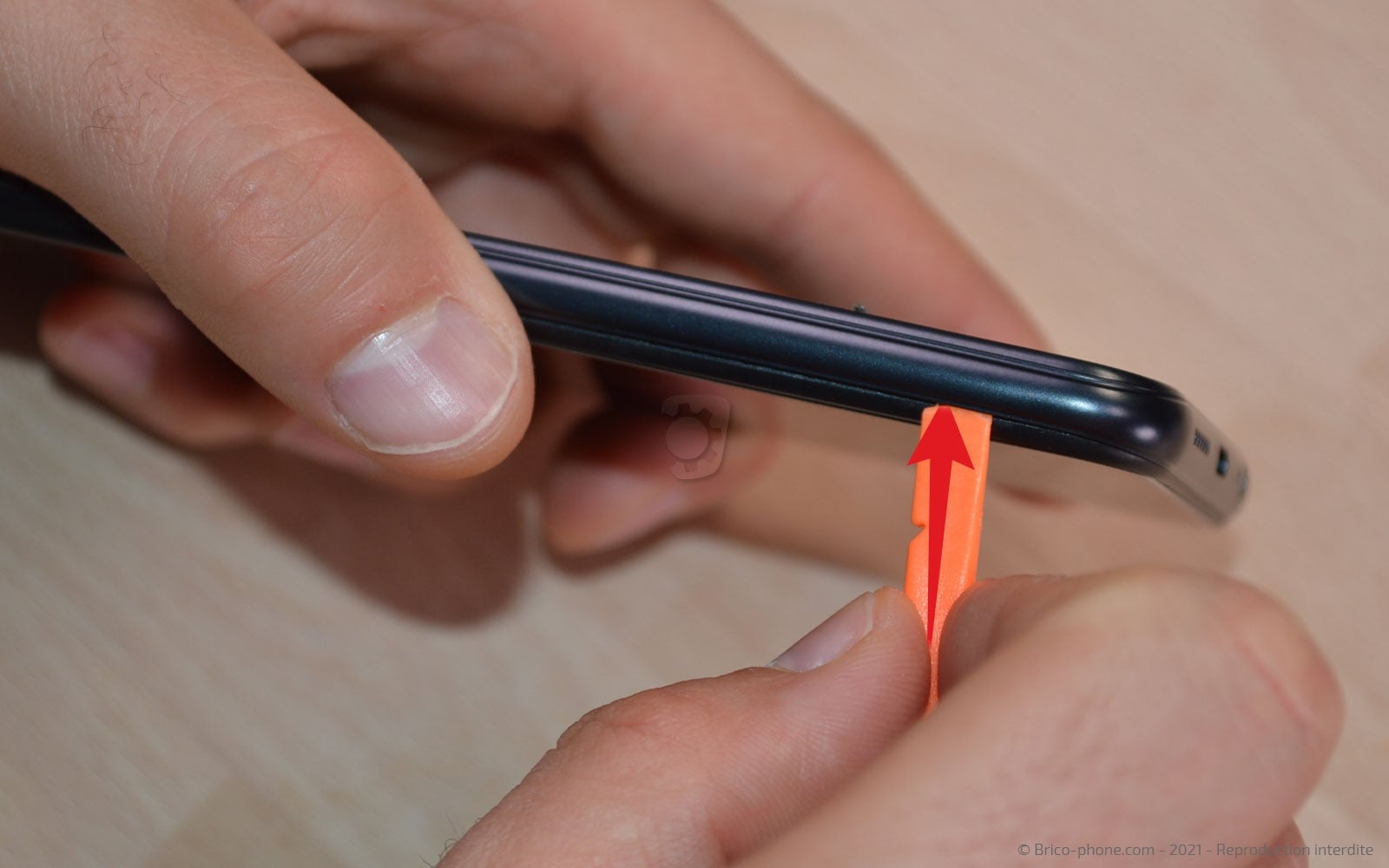

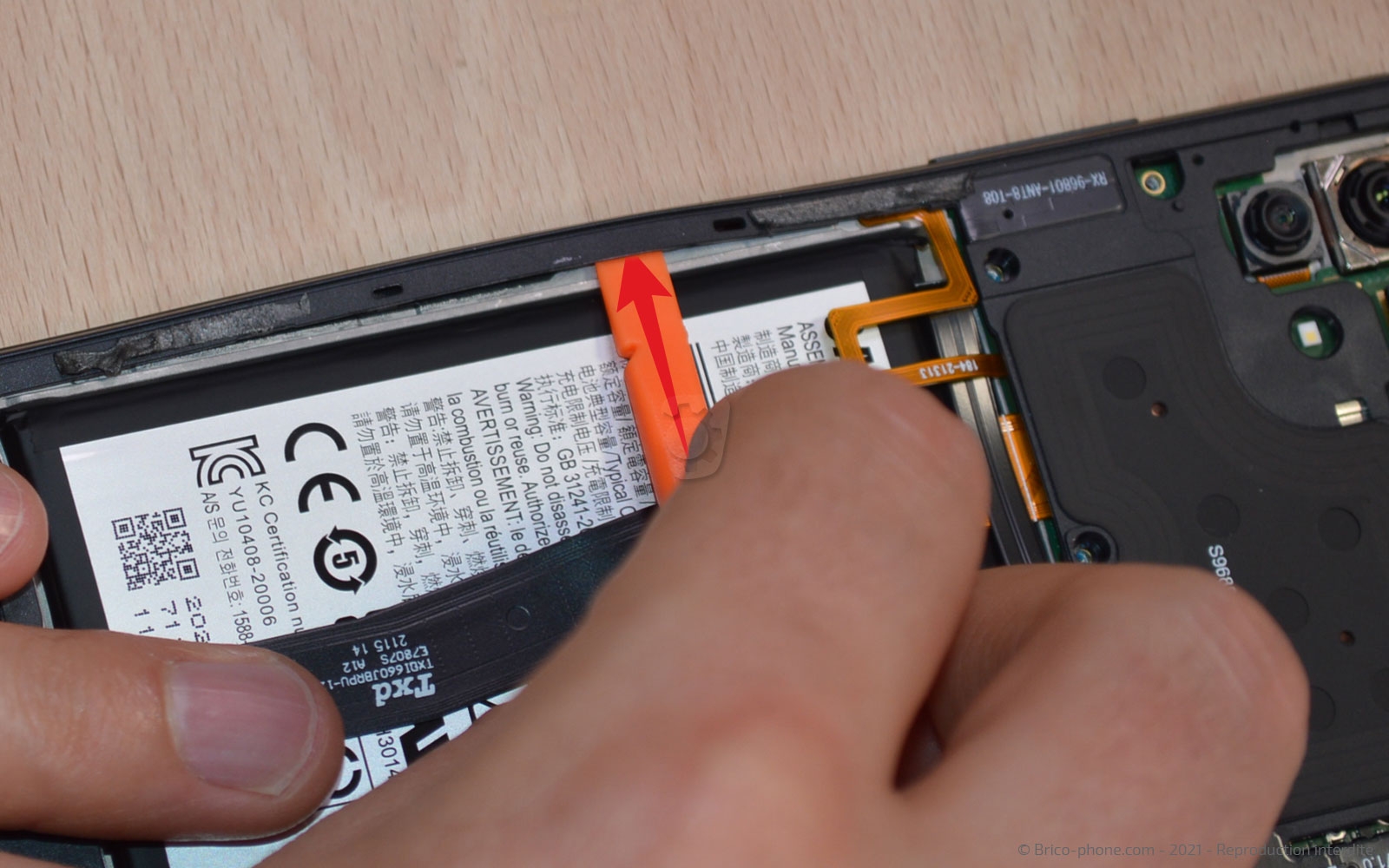

Etape 7 Retirer le châssis intermédiaire

Il ne vous reste plus qu'à ôter le châssis intermédiaire.
Outils
Levier Nylon
Etape 8

Etape 8 Ôter le HP externe

Passons au bas du téléphone pour dévisser les 3 vis cruciformes, puis ôtez le bloc HP externe à l'aide du levier.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 9

Etape 9 Déconnecter le dock

Commencez par déconnecter la nappe d'interconnexion avec le levier puis les 2 câbles coaxiaux avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Extraire le dock

Soulevez le dock de charge avec le levier pour le retirer.
Outils
Levier Nylon

Conseil pour le remontage

Vous pouvez reprendre le tutoriel en sens inverse pour installer le nouveau dock de charge.

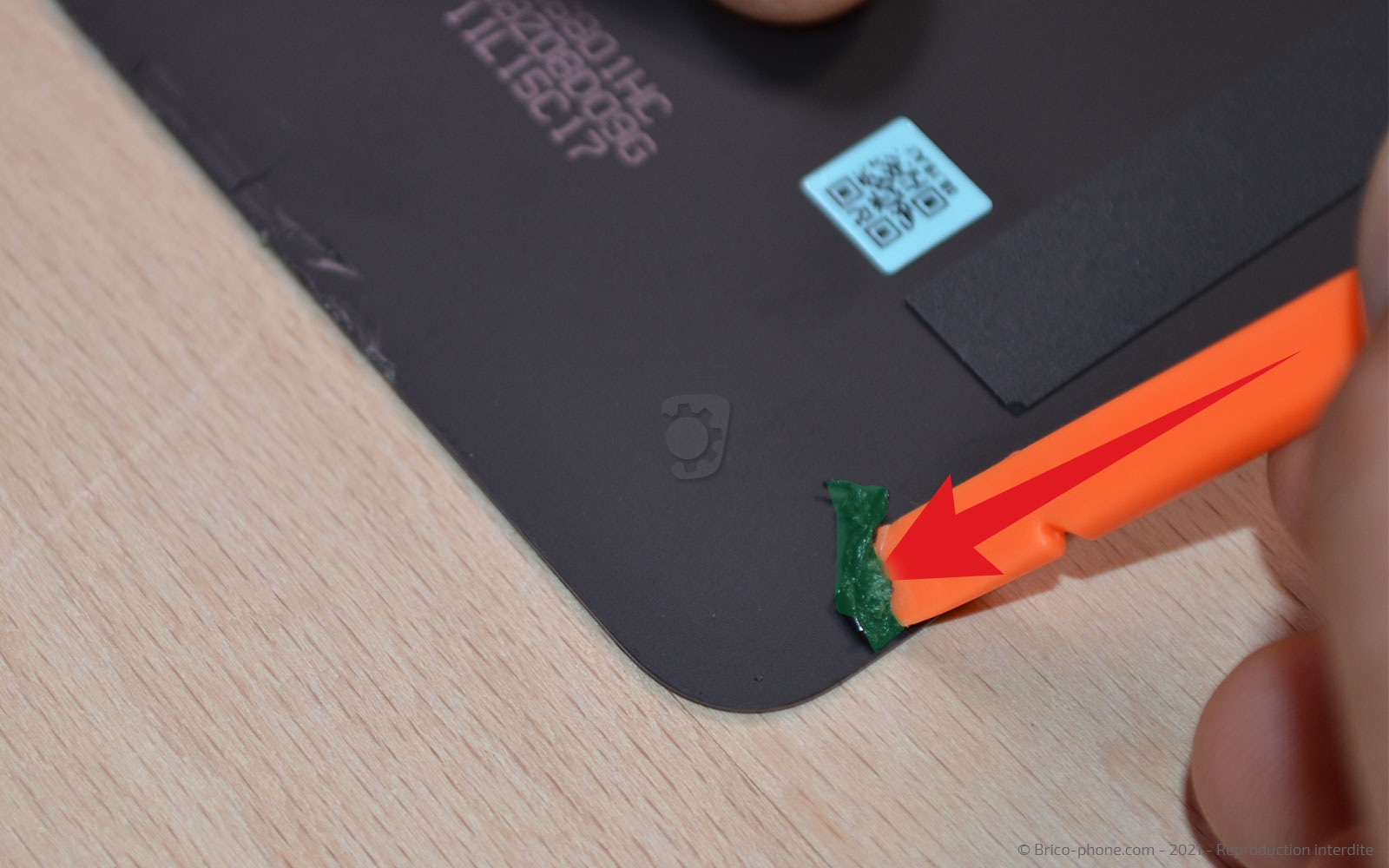

Nettoyez bien le châssis et la vitre arrière des résidus de sticker ou de colle à l'aide du levier en nylon, puis appliquez un filet de colle sur le châssis afin de coller la vitre arrière.

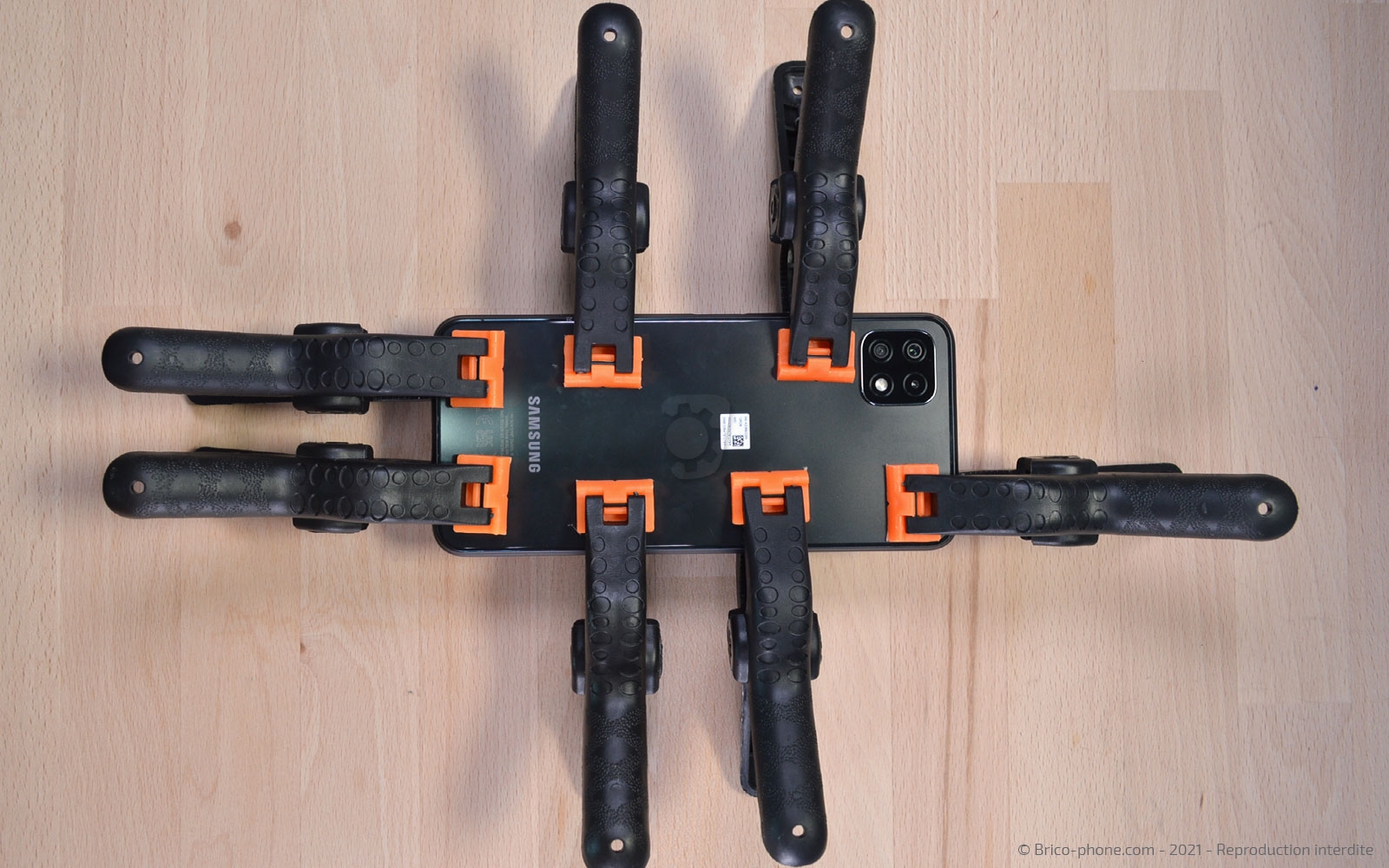

Pour finir laissez sous presse environ 1 heure.
Outils
Colle
Levier Nylon
Pièces
Lot de 4 Pinces à ressort en métal 5.90€
