Changement du bloc écran sur Galaxy A22 (5G)

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A22 (5G)
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

Des traits sont apparus sur votre écran.

La vitre avant est abîmée, rayée...

Vous n'avez plus d'affichage sur votre Samsung Galaxy A22 5G ? Le tactile ne fonctionne plus ? Changez le bloc écran de votre téléphone à l'aide de ce tutoriel photos qui vous guidera pas à pas lors de cette réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant n'importe quelle réparation, il faut connaître le modèle exact de votre smartphone.
Si vous avez encore de l'affichage, allez dans l'application téléphone et tapez *#06# pour avoir le numéro IMEI que vous devrez retranscrire dans la rubrique de notre page d'accueil.
Vous pouvez aussi le retrouver au dos de votre smartphone.

Maintenez le bouton power pour faire apparaître un menu et appuyez sur "éteindre".
Etape 1

Etape 1 Ejecter le tiroir sim

Prenez en main l'outil sim afin d'éjecter le tiroir sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la face arrière et créer un point d'insertion

Pour ramollir le sticker de la face arrière, vous pouvez utiliser le coussin chauffant qu'il faudra appliquer sur l'arrière du téléphone pendant 40 secondes en l'ayant au préalable passé au micro-onde pendant 2 minutes.

Vous pouvez aussi utiliser un sèche-cheveux ou un décapeur thermique pour chauffer le pourtour de l'arrière pendant 30 secondes.

Positionnez la ventouse sur la vitre arrière, puis tout en tirant sur celle-ci, insérez le médiator en métal troué entre la vitre et le châssis pour créer un point d'insertion.

Une fois celui-ci créé, glissez les médiators en plastique à la place de celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Décoller la vitre arrière

Faites glisser les médiators en plastique sur le contour du téléphone afin de décoller la vitre arrière.
Outils
Médiator
Etape 4

Etape 4 Ôter le support lentille

Dévissez les 4 vis cruciformes afin de pouvoir extraire le support des lentilles des caméras arrière avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 5

Etape 5 Déclipser le châssis intermédiaire

Munissez-vous du tournevis cruciforme pour retirer les 12 vis, puis déconnectez le châssis avec le levier mais faites bien attention car celui-ci est encore connecté par le bouton power.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie et le le bouton power

Basculez le châssis légèrement vers le haut pour avoir accès aux nappes.

Déconnectez en premier la nappe de la batterie, puis celle du bouton power, tout cela à l'aide du spudger.
Outils
Levier Nylon
Etape 7

Etape 7 Retirer le châssis intermédiaire

Il ne vous reste plus qu'à ôter le châssis intermédiaire.
Outils
Levier Nylon
Etape 8

Etape 8 Déconnecter la nappe d'interconnexion et de l'écran

Toujours avec le levier, déconnectez la nappe de l'écran et la nappe d'interconnexion.
Outils
Levier Nylon
Etape 9

Etape 9 Appliquer le iRemover

Glissez la carte fine transparente afin d'appliquer le liquide iRemover le long de celle-ci, en bas et sur la droite de la batterie.

Appliquez la ventouse sous l'écran afin de faire glisser le liquide sous le composant pour ramollir le sticker de celle-ci.

Laissez agir environ 45 minutes.
Outils
Carte PVC
Pièces
Liquide iRemover 3.90€
Etape 10

Etape 10 Retirer la batterie

Sortez la batterie à l'aide du médiator en métal en faisant levier sur un des côtés.
Outils
Médiator
Etape 11

Etape 11 Ôter le HP externe

Passons au bas du téléphone pour dévisser les 3 vis cruciformes, puis ôtez le bloc HP externe à l'aide du levier.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

Etape 12 Déconnecter le dock

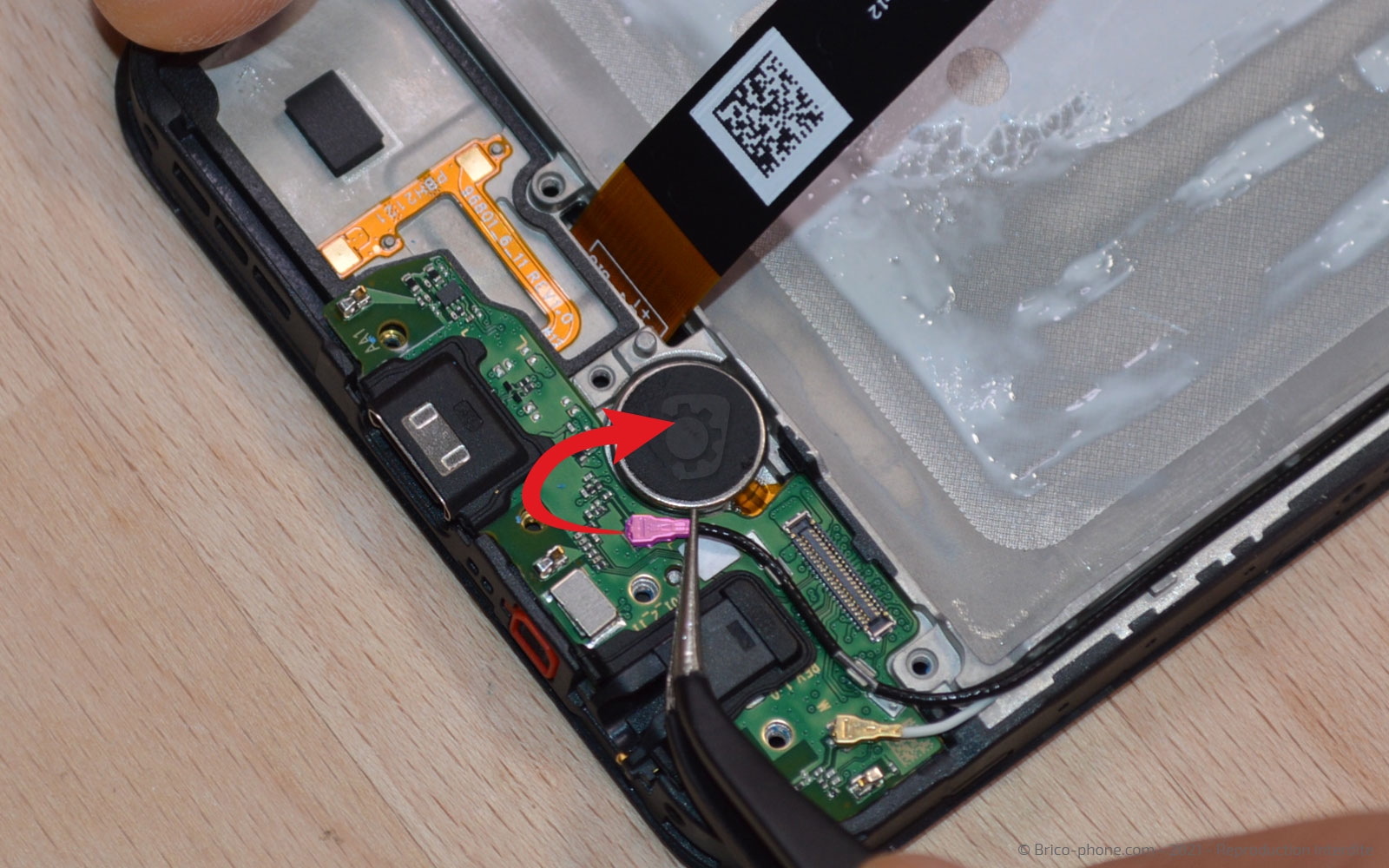

Commencez par déconnecter la nappe d'interconnexion avec le levier puis les 2 câbles coaxiaux avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Extraire le dock

Soulevez le dock de charge avec le levier pour le retirer.
Outils
Levier Nylon
Etape 14

Etape 14 Enlever le vibreur

Chauffez légèrement le vibreur afin de pouvoir le retirer avec la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Extraire la carte-mère

Commencez par déconnecter les 2 câbles coaxiaux de la carte-mère avec la pincette, puis dévissez la seule vis cruciforme qui la maintient au téléphone avant de pouvoir l'extraire à l'aide du spudger.
Outils
Levier Nylon
Pince Brucelles
Etape 16

Etape 16 Ôter l'écouteur de l'oreille

Chauffez l'écouteur de l'oreille pour l'ôter du châssis en glissant la pincette sous le composant.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 17

Etape 17 Récupérer la nappe power et volume (1)

Reprenez le châssis afin de chauffer légèrement la nappe volume. Commencez par la décoller avec la pincette, une fois que vous l'aurez un peu décoller, continuez avec le levier.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 18

Etape 18 Récupérer la nappe power et volume (2)

Décollez la partie sur le châssis avec la pincette.
Outils
Levier Nylon
Pince Brucelles

Poser les stickers de batterie

Découpez les stickers de façon à les séparer en deux.

Ensuite, retirez la protection bleue des adhésifs afin de pouvoir les disposer au dos de la batterie.
Pièces
Stickers de batterie Universels pour smartphone 2.90€

Disposer la batterie dans le nouveau bloc écran

Ôtez la protection bleue afin de pouvoir replier la languette sur la batterie. Réitérez la manipulation pour le second adhésif.

Enfin, enlevez la dernière protection et installez la batterie au sein du châssis.

Conseil pour le remontage

Vous pouvez reprendre le tutoriel en sens inverse pour remonter tous les composants dans le nouveau bloc écran.

Nettoyez bien le châssis et la vitre arrière des résidus de sticker ou de colle à l'aide du levier en nylon, puis appliquez un filet de colle sur le châssis afin de coller la vitre arrière.

Pour finir laissez sous presse environ 1 heure à l'aide de pinces.
Outils
Colle
Levier Nylon
Pièces
Lot de 4 Pinces à ressort en métal 5.90€
