Démontage complet sur Galaxy Xcover Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 9/20

Temps estimé 50 min

Difficulté 3/5 (Moyen)

Diagnostic

Vous devez changer un petit composant de votre téléphone.

En suivant ce démontage complet conçu par notre équipe technique, vous pourrez changer l'un des petits composants défectueux comme l'écouteur de l'oreille, le vibreur, le HP externe ou tout simplement assouvir votre curiosité de connaître les pièces qui le composent.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé

5.90 €

Avant de commencer

Avant toutes choses, il est impératif de connaître son modèle de téléphone.
Pour cela vous avez deux possibilités, si votre écran fonctionne encore. Allez sur l'application téléphone et tapez *#06# pour avoir le numéro IMEI que vous retranscrivez dans la rubrique de notre page d'accueil.

Si vous n'avez pas d'affichage, retirez la vitre arrière puis la batterie. Sur le châssis du téléphone, sous la batterie, vous devez retrouver la référence "SM-G715FN/DS", vous avez bien un Samsung Galaxy Xcover Pro.

Maintenez le bouton power afin de faire apparaître un menu, puis appuyez sur "éteindre" pour couper l'alimentation de votre smartphone.

Etape 1

Etape 1 Ôter la batterie, la carte SIM et MicroSD

Avec le spudger, déclipsez la vitre arrière, puis soulevez la batterie pour l'extraire.

Outils

Levier Nylon

Etape 2

Etape 2 Chauffer l'écran

Afin d'accéder à ce qui se trouve dans le téléphone, il faut décoller l'écran. Pour ramollir le sticker de celui-ci, vous pouvez utiliser l'une de ces deux méthodes :
- Passez au micro-onde le coussin chauffant pendant 2 minutes avant de l'appliquer environ 30/40 secondes sur l'écran.
- Passez sur pourtour de l'écran un sèche-cheveux ou un décapeur thermique pendant 20/30 secondes.

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 3

Etape 3 Décoller l'écran

Si vous avez un écran cassé, vous pouvez utiliser notre sticker présent dans les kits d'outils pour éviter qu'il ne se casse plus qu'il ne l'ait et mette des bouts de verre partout.

Insérez le médiators en métal troué entre la vitre et le châssis pour créer un point d'insertion, puis remplacez-le par ceux en plastique rouge.
Faites le tour du téléphone à l'aide des ces derniers pour séparer l'écran du châssis.

Une fois décollé, basculez-le vers le bas, mais attention, celui-ci est encore connecté.

Outils

Médiator

Etape 4

Etape 4 Déconnecter l'écran

Ôtez la plaquette de protection de la nappe de l'écran avec le levier en nylon, puis déconnectez-la toujours avec le même ustensile.

Vous pouvez mettre l'écran de côté.

Outils

Levier Nylon

Etape 5

Etape 5 Déconnecter la nappe d'interconnexion

Gardez le levier en main afin d'ôter le cache de la nappe d'interconnexion et de la déconnecter.

Outils

Levier Nylon

Etape 6

Etape 6 Retirer le châssis intermédiaire

Maintenant que nous avons accès au châssis intermédiaire, dévissez les 14 vis cruciformes.

Poussez-le sur l'emplacement de la batterie pour l'extraire.
Voici un aperçu des pièces retirées et des vis sur le patron magnétique.

Outils

Tournevis Cruciforme

Etape 7

Etape 7 Enlever le connecteur de charge

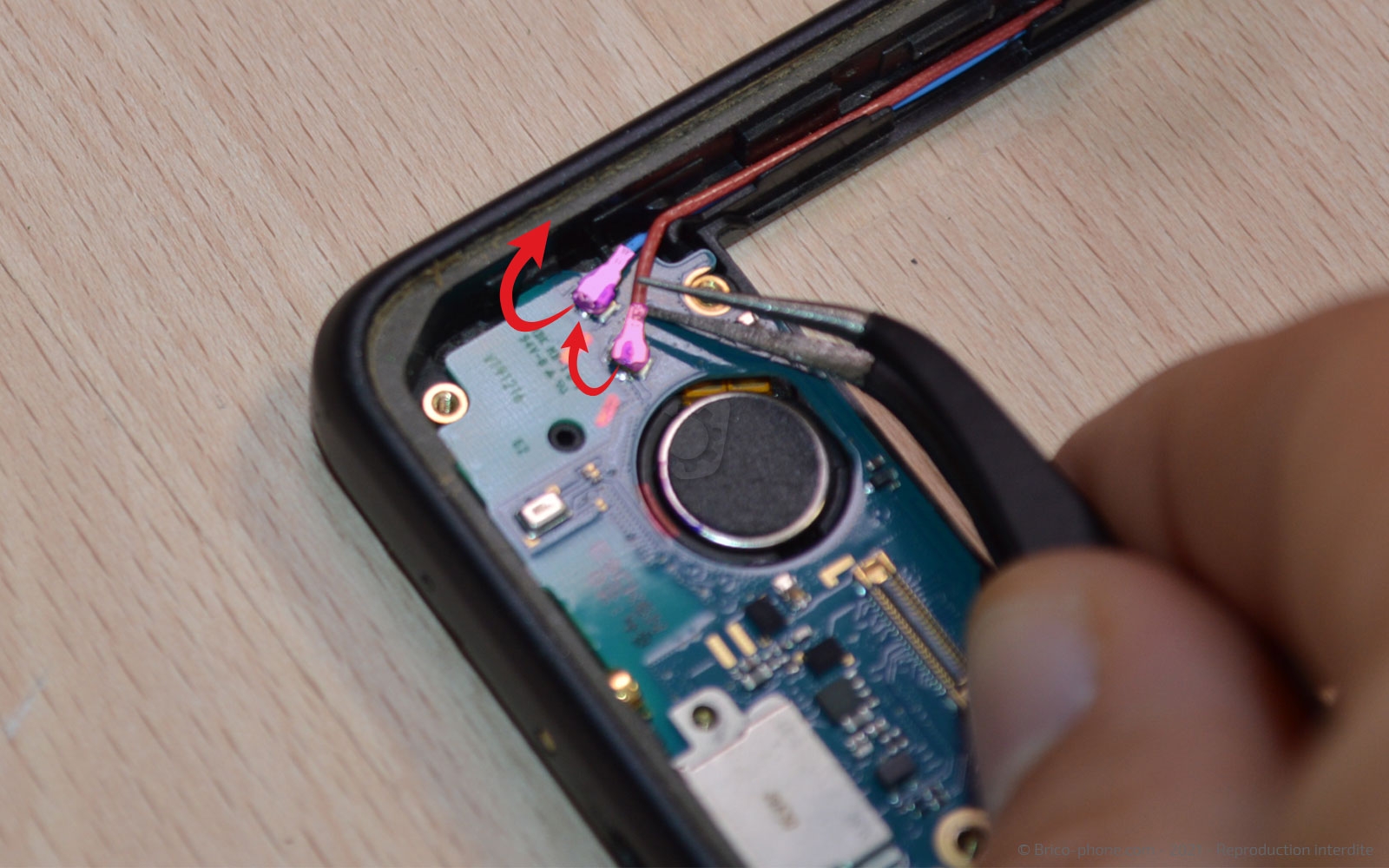

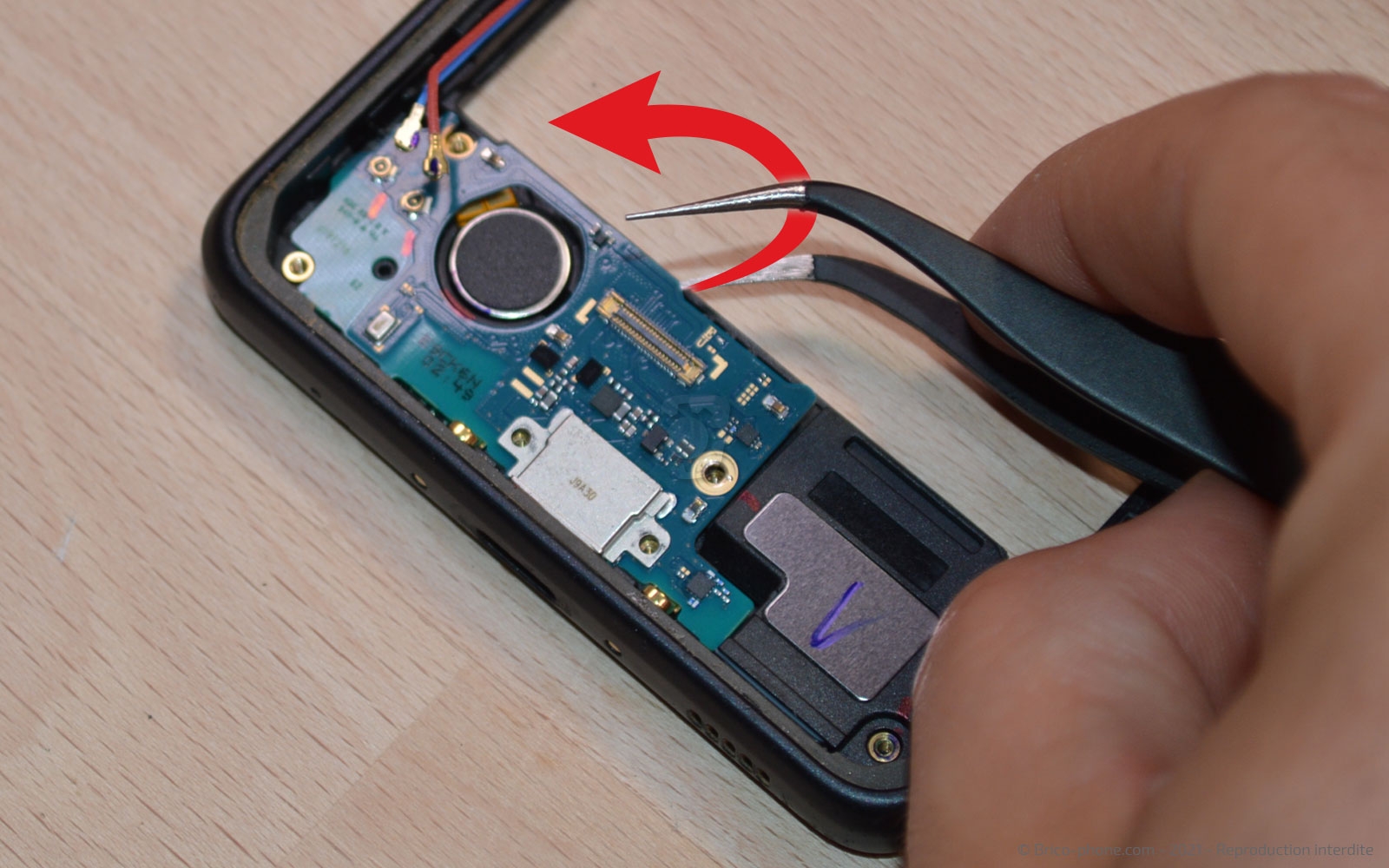

Passons sur le bas du châssis, dévissez la vis cruciforme, puis déconnectez les deux câbles coaxiaux avec la pincette.

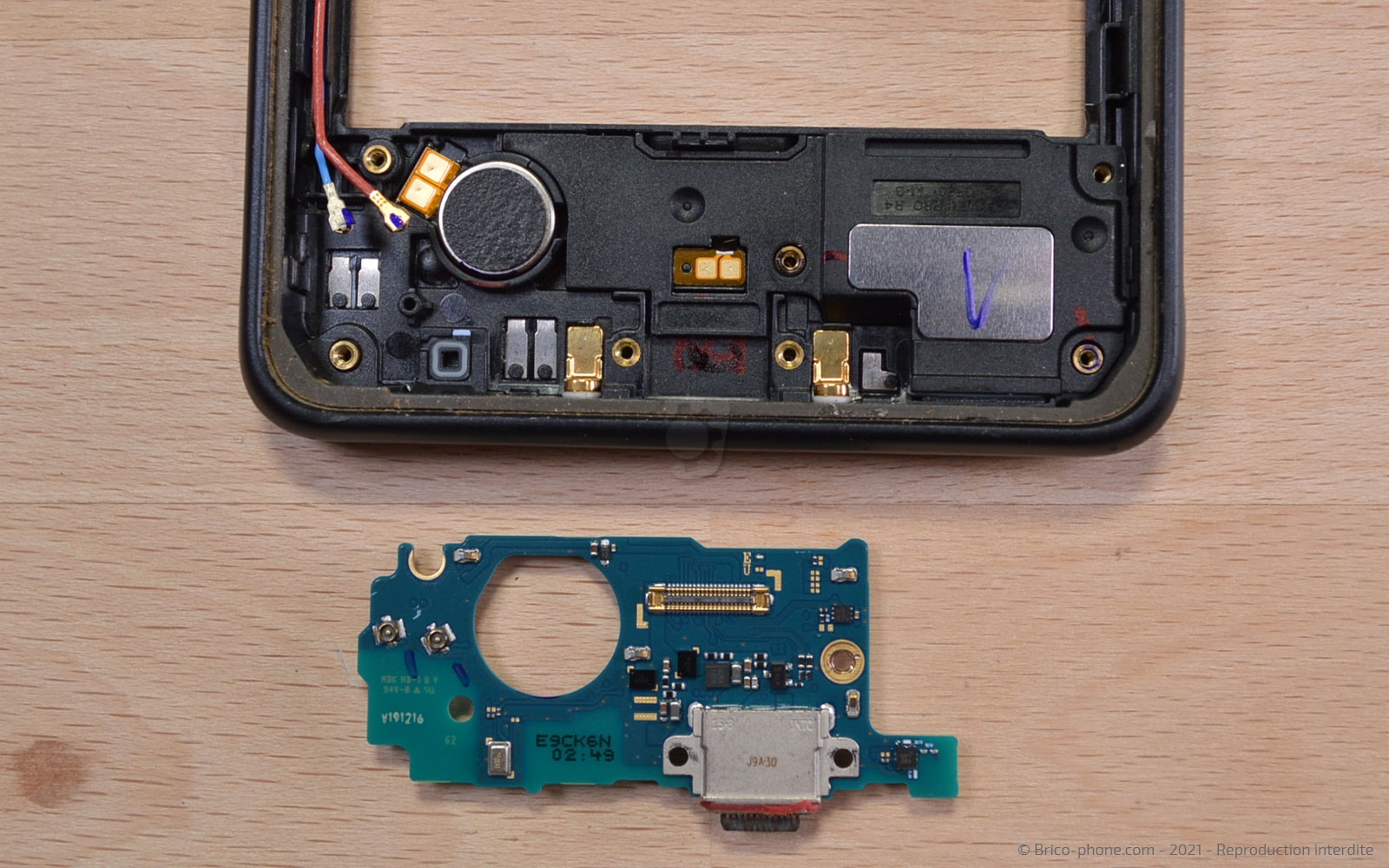

Toujours avec cette pincette, ôtez le connecteur de charge.

Outils

Tournevis Cruciforme

Pince Brucelles
