Guide de réparation sur Realme X2 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Realme X2 Pro
Réparation
Note de réparabilité 13/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

Changer des petites pièces de votre téléphone (écouteur de l'oreille, HP externe, ...)

En suivant ce tutoriel photos et vidéo, vous découvrirez les pièces qui composent votre Realme X2 Pro, afin de pouvoir changer l'un des petits composants (écouteurs de l'oreille, vibreur, HP externe, ...) et de résoudre votre problème ou tout simplement étendre votre connaissance en réparation.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de vous lancer dans la réparation de votre téléphone, assurez-vous d'avoir le bon modèle.
Pour cela, retournez votre smartphone, si au dos de celui-ci, vous avez l'inscription "RMX1931", vous possédez bien un Realme X2 Pro.

Seconde méthode, si vous avez encore de l'affichage et du tactile, allez dans l'application téléphone, puis tapez *#06# afin d'avoir le numéro IMEI qui sera à inscrire dans la rubrique associée de notre page d'accueil.
Etape 1

Etape 1 Mettre hors tension le téléphone

Maintenez le bouton power, puis slidez vers "éteindre" pour couper l'alimentation de votre smartphone.

Ensuite, éjectez le tiroir sim à l'aide de l'outil sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Vous pouvez chauffer la vitre arrière pour ramollir le sticker de celle-ci à l'aide d'un coussin chauffant que vous aurez passé au micro-onde durant 2 minutes.
Déposez-le ensuite 40 secondes sur l'arrière du téléphone.

Autrement, chauffez le pourtour du téléphone avec un sèche-cheveux ou un décapeur thermique pendant 30 secondes.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir le téléphone

Placez la ventouse sur la vitre arrière, tirez sur celle-ci tout en introduisant le médiator en métal troué entre la vitre arrière et le châssis pour créer un point d'insertion.

Une fois l'ouverture créée, insérez les médiators en plastique en les faisant glisser sur tout le contour pour décoller la face arrière du téléphone.
Outils
Médiator
Ventouse
Pièces
Coque arrière d'origine pour Realme X2 Pro Bleu 39.90€
Etape 4

Etape 4 Déconnecter la batterie

Dévissez les 12 vis cruciformes avant de retirer le cache noir avec le levier qui recouvre la carte-mère.

Toujours avec le même outil, déconnectez la batterie.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Sortir le haut-parleur externe

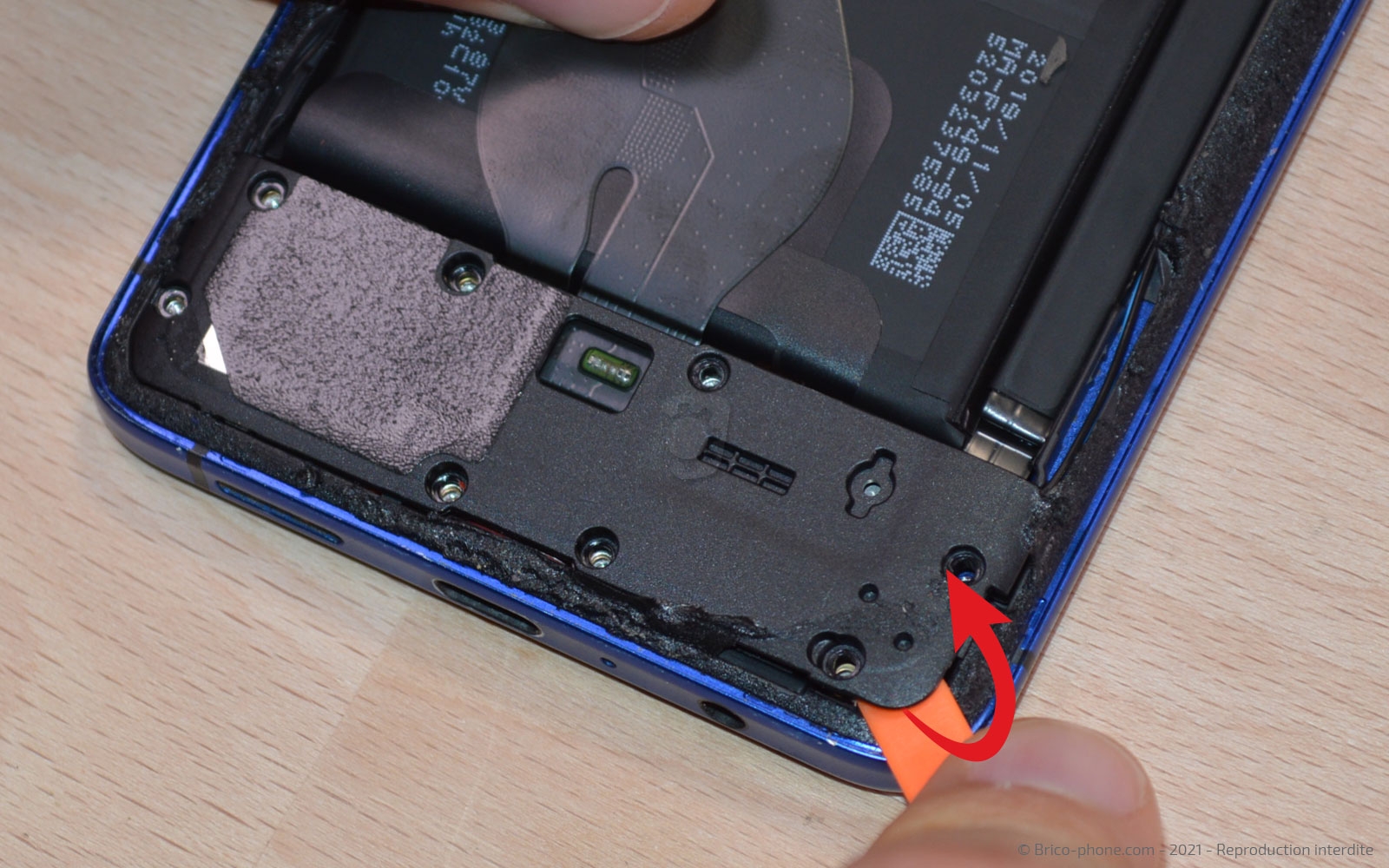

Passons sur le bas du téléphone, dévissez les 8 vis cruciformes du HP externe avant de l'extraire avec le levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Retirer le connecteur de charge

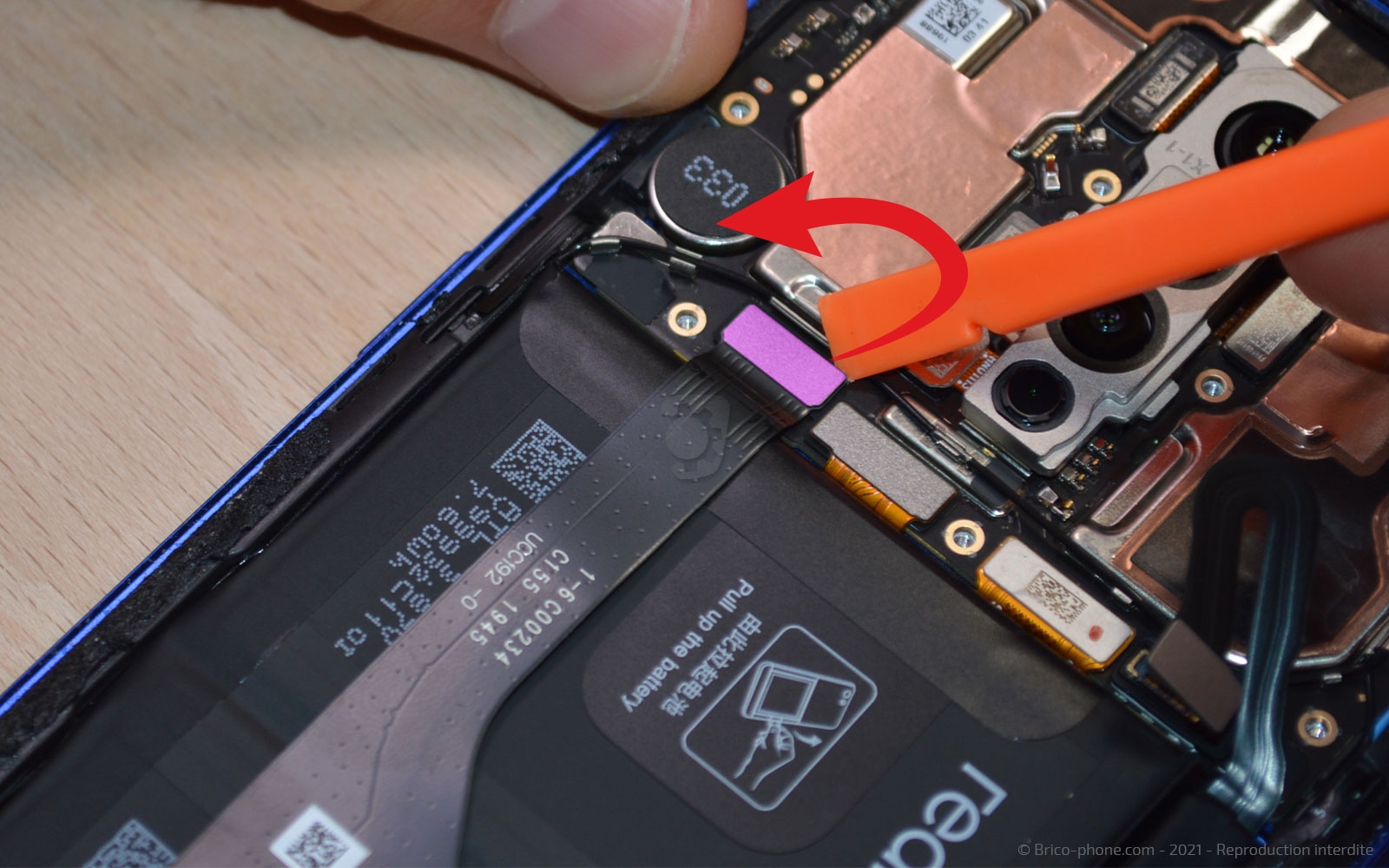

Commencez par déconnecter la seconde nappe de la batterie qui se trouve à droite sur la carte fille.

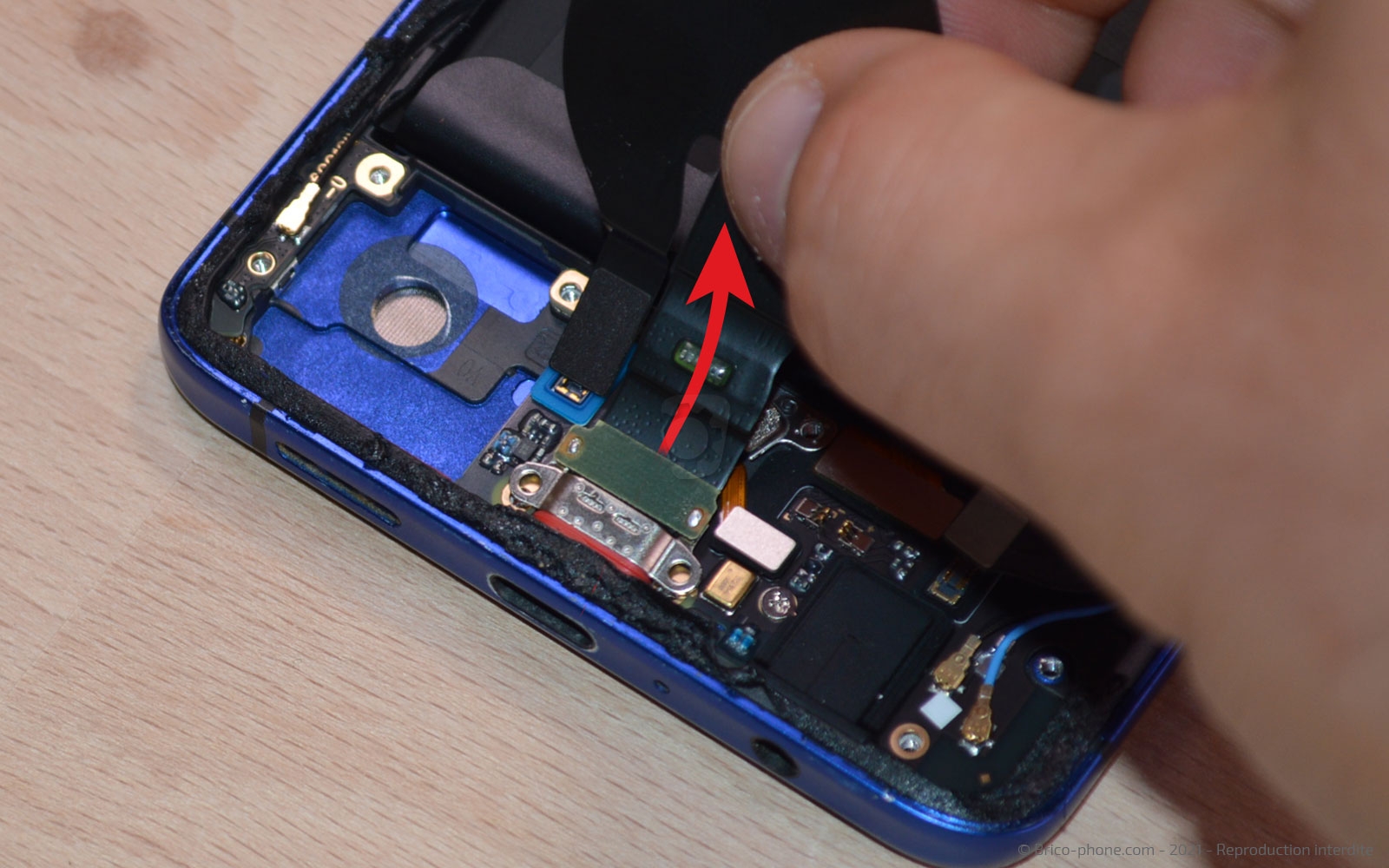

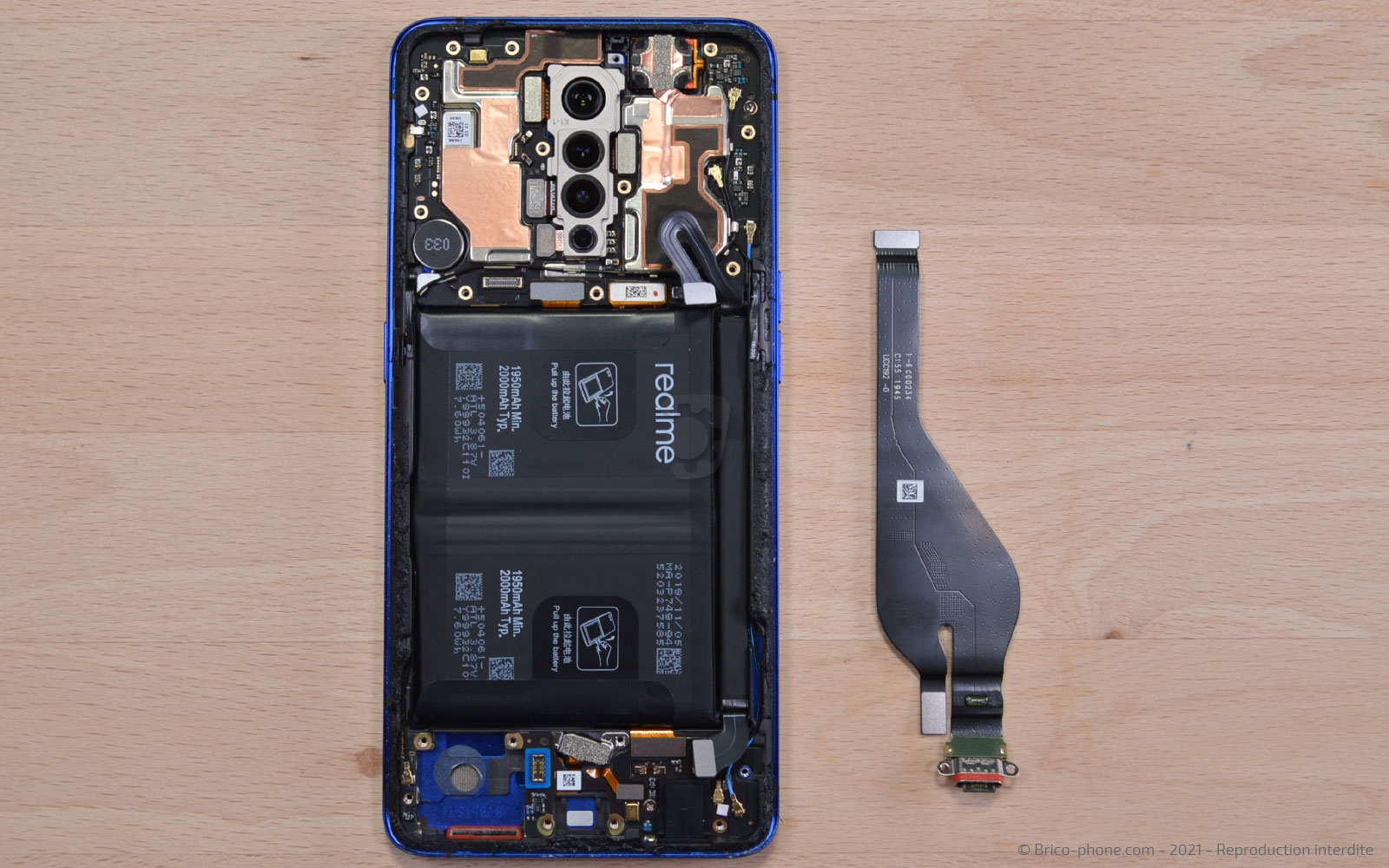

Ensuite, attaquez-vous à la nappe du connecteur de charge toujours sur la carte fille puis à celle située sur la carte-mère afin de récupérer le connecteur de charge.
Outils
Levier Nylon
Etape 7

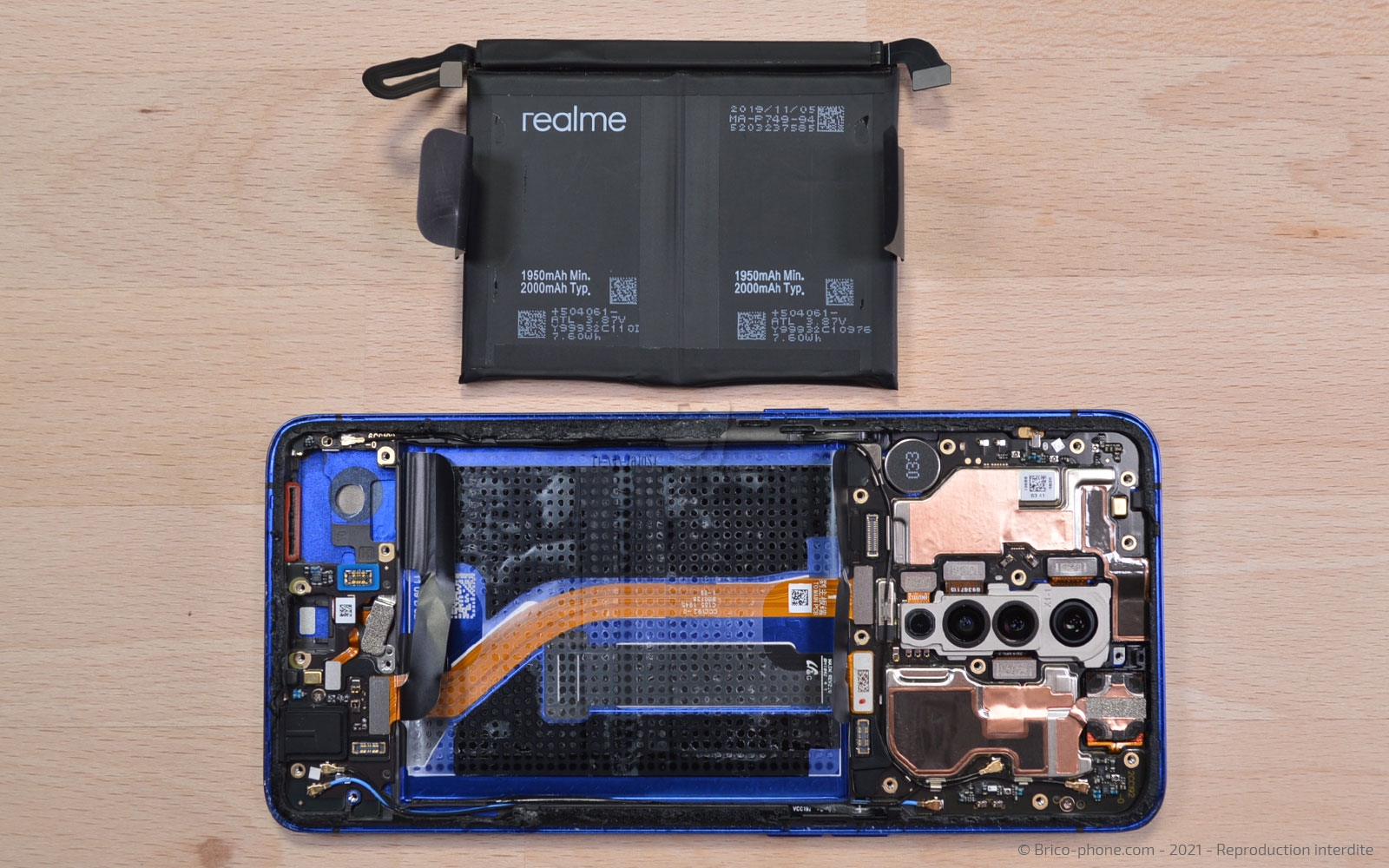

Etape 7 Décoller la batterie

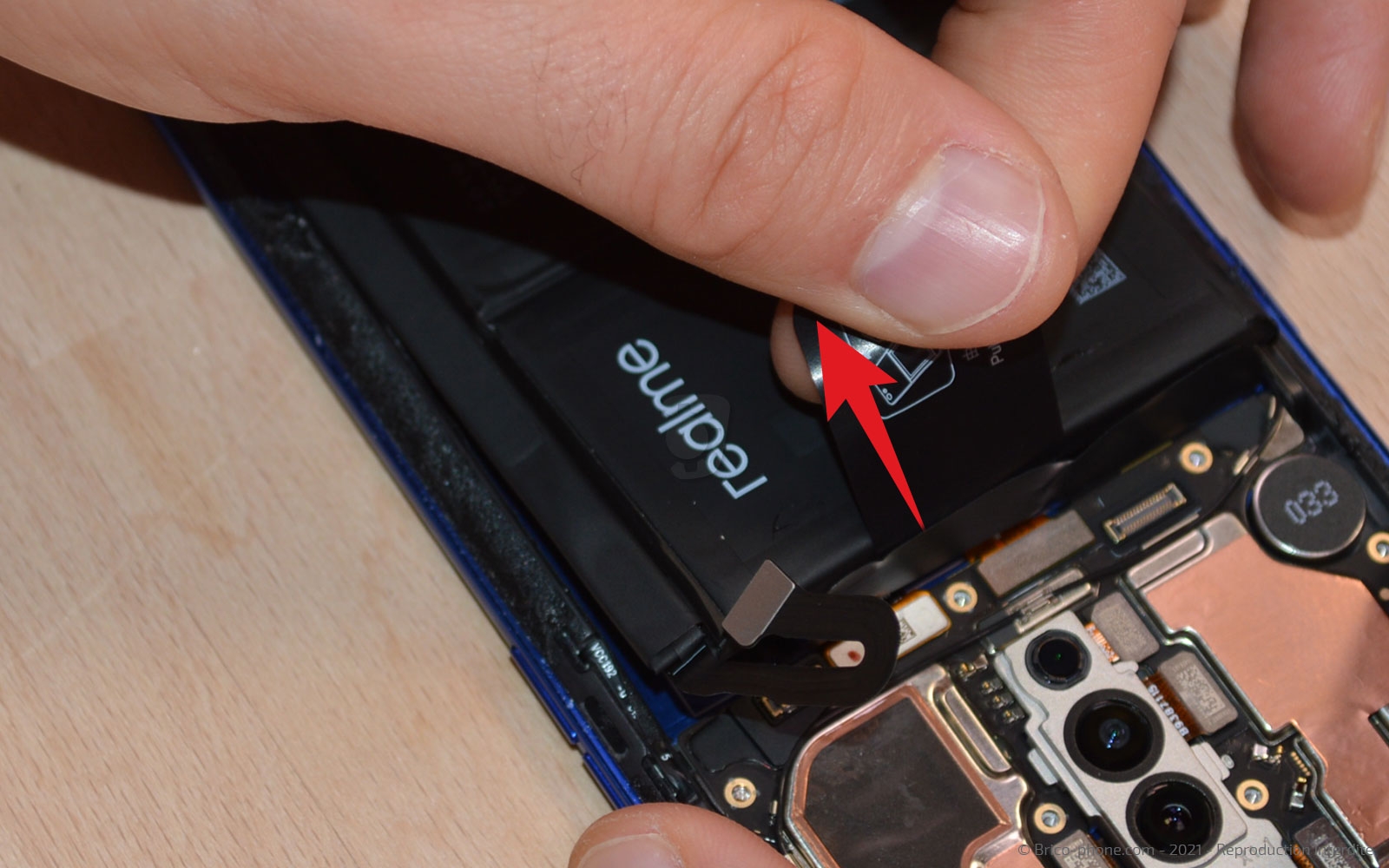

Décollez à l'aide du levier les languettes qui se trouvent sur la bas et le haut de la batterie.

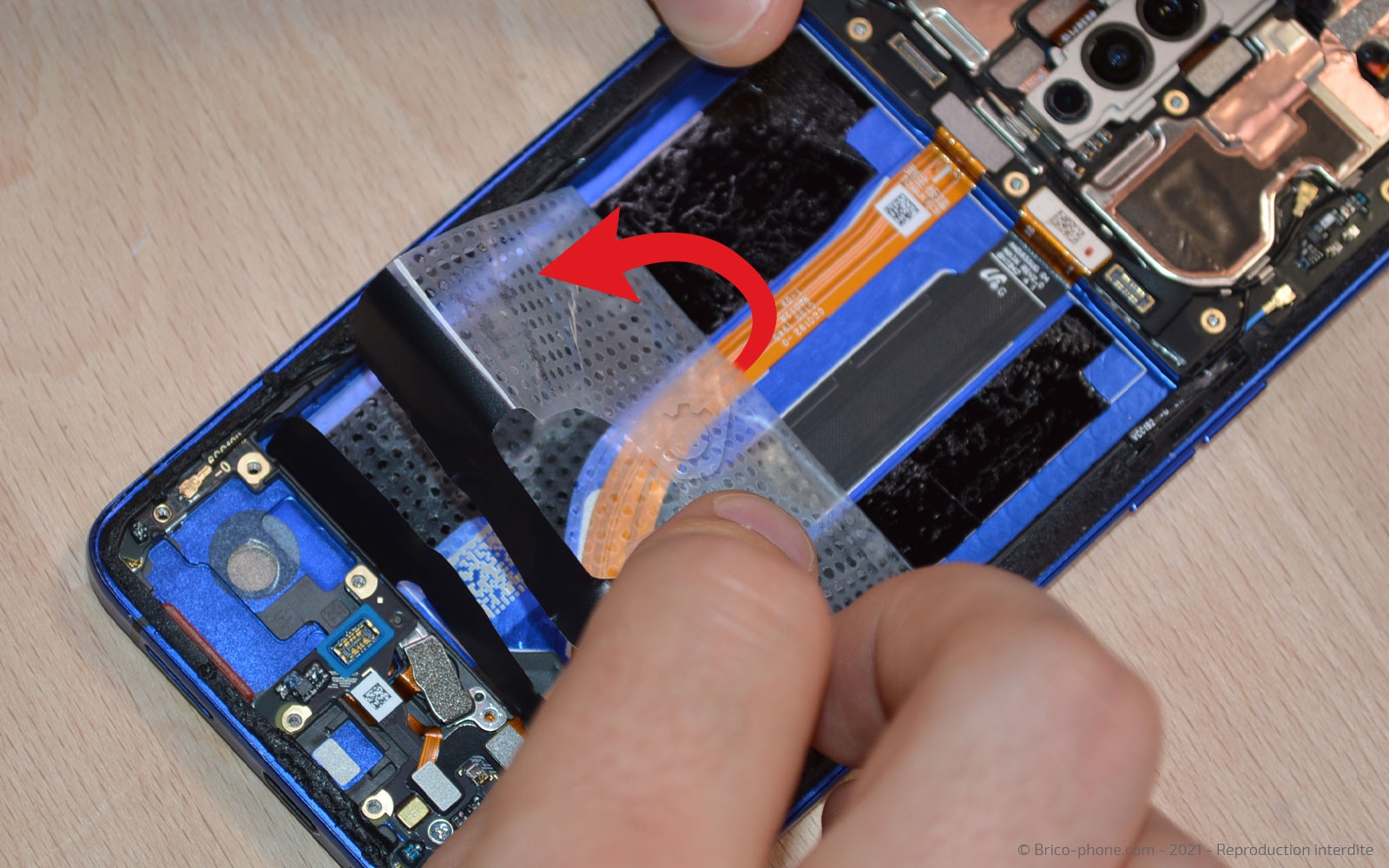

Tirez sur ces languettes afin d'ôter la batterie du téléphone. Retirez le sticker qui permet de maintenir la batterie en place dans le châssis.
Outils
Levier Nylon
Etape 8

Etape 8 Oter la carte fille

Munissez-vous de la pincette afin de déconnecter les 2 câbles coaxiaux.

A l'aide du spudger, déconnectez la nappe d'interconnexion.

Enfin, dévissez la vis cruciforme avant de retirer la carte fille.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Récupérer le le lecteur d'empreintes digitales

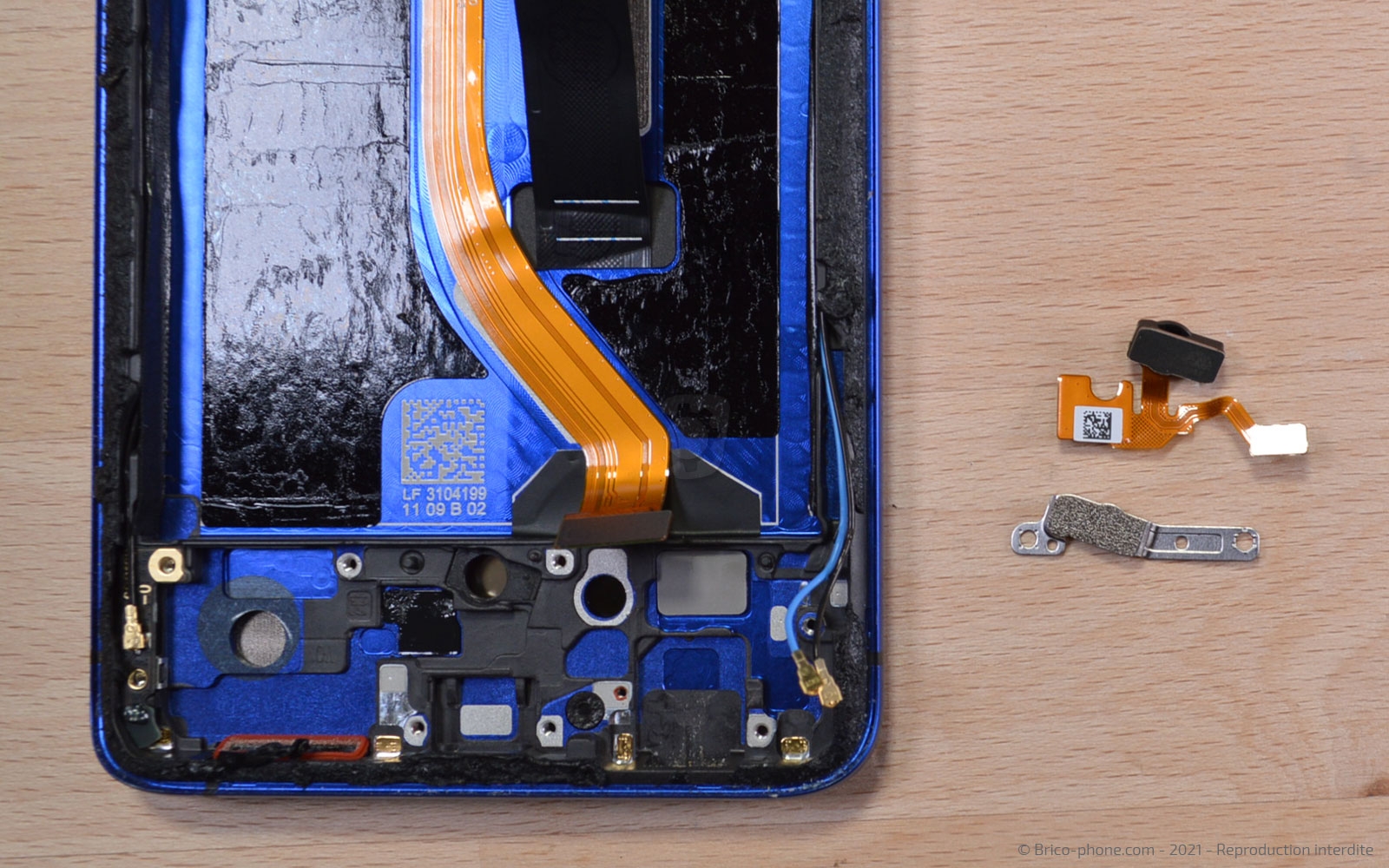

Ôtez la plaquette qui se trouve au dessus du lecteur d'empreintes avec la pincette, puis chauffez légèrement le capteur d'empreintes avant de l'extraire du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Enlever les adhésifs de protection

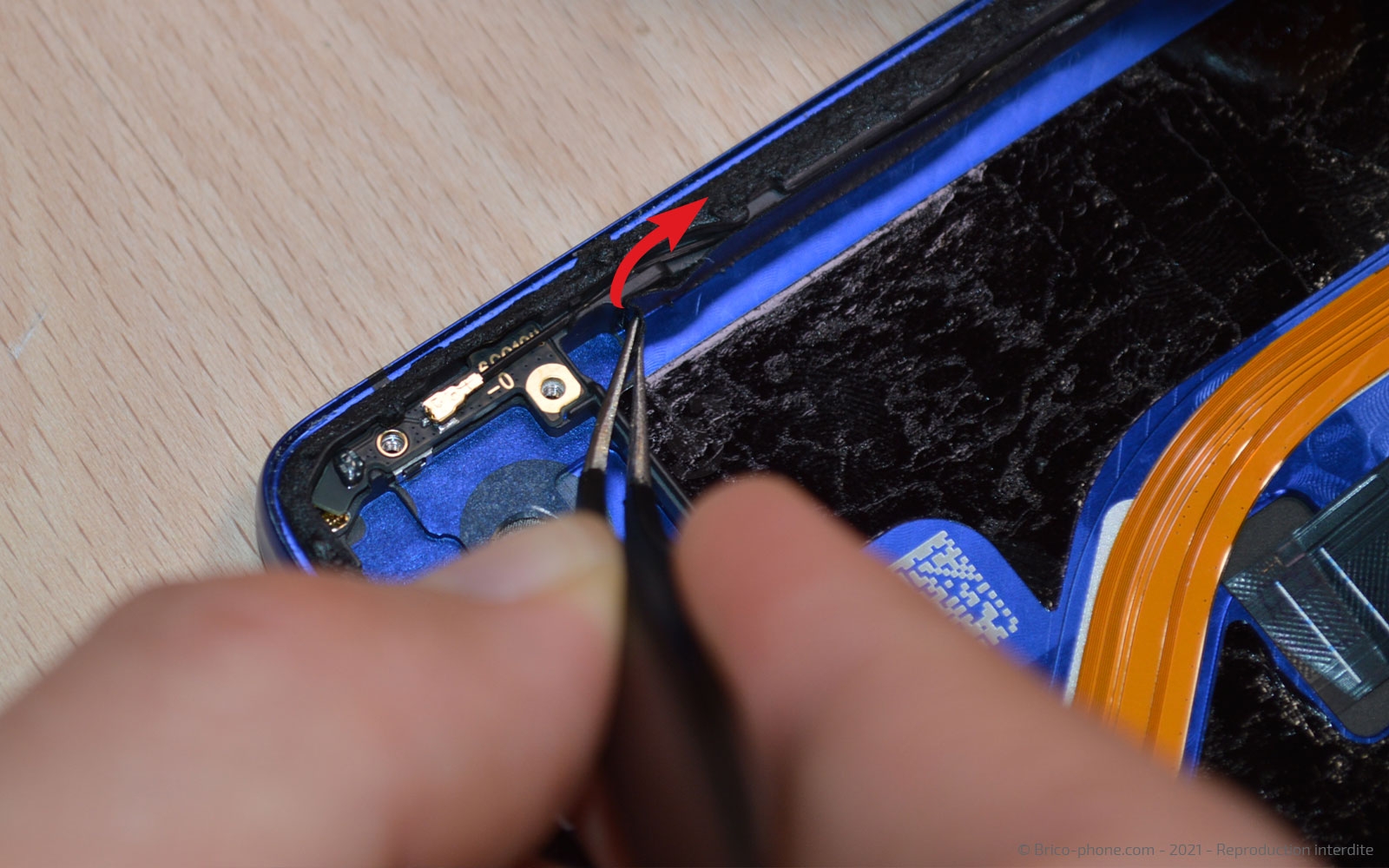

Vous trouverez des stickers sur le côté du châssis qui cachent les câbles coaxiaux, retirez-les et décollez aussi la petite carte réseau qui se trouve en bas à gauche.
Outils
Pince Brucelles
Etape 11

Etape 11 Libérer la carte mère

Avant de pouvoir extraire la carte-mère, il faudra déconnecter tout ce qui est dessus.

Commencez par les câbles coaxiaux avec la pincette, vous en trouverez 3.

À l'aide du levier, déconnectez la nappe d'interconnexion.
Outils
Levier Nylon
Pince Brucelles
Etape 12

Etape 12 Sortir la carte mère

Avec la pincette, retirez l'adhésif de l'écouteur de l'oreille qui est collé sur la carte-mère, puis dévissez la vis cruciforme.

Pour finir sortez la carte-mère à l'aide du spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Décoller le vibreur et les capteurs

Sur le châssis, chauffez le vibreur et les capteurs avant de les retirer à l'aide de la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 14

Etape 14 Récupérer l'écouteur de l'oreille

Pour l'écouteur de l'oreille, chauffez-le puis avec la pincette, commencez par décoller la nappe, puis le composant.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Déconnecter les caméras

Reprenez la carte-mère afin de déconnecter toutes les caméras de la carte-mère avec le levier en nylon.
Outils
Levier Nylon

Vue éclatée

Le démontage complet est terminé, voici un aperçu des pièces qui composent votre Realme X2 Pro.
