Démontage complet de la manette sur Playstation 5

Temps estimé : 50 min
Difficulté : 4/5
Note de réparabilité : 11/20
Playstation 5 | Temps estimé : 50 min | Difficulté : 4/5

Votre manette de Playstation 5 ne fonctionne plus ? Vous rencontrez un problème de batterie ? Vos boutons ne fonctionnent plus ? Les joysticks sont abîmés ?

Ce démontage complet vous permet de voir les différents éléments qui composent la manette et le cas échéant de changer la pièce défectueuse.

Diagnostic

› Découvrir les composants de la manette de la Playstation 5.
› Votre batterie ne tient plus la charge.
› Vos boutons ne fonctionnent plus.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier

Avant de commencer
Assurez-vous de posséder la même manette que celle sur la photo avant de suivre ce tutoriel.

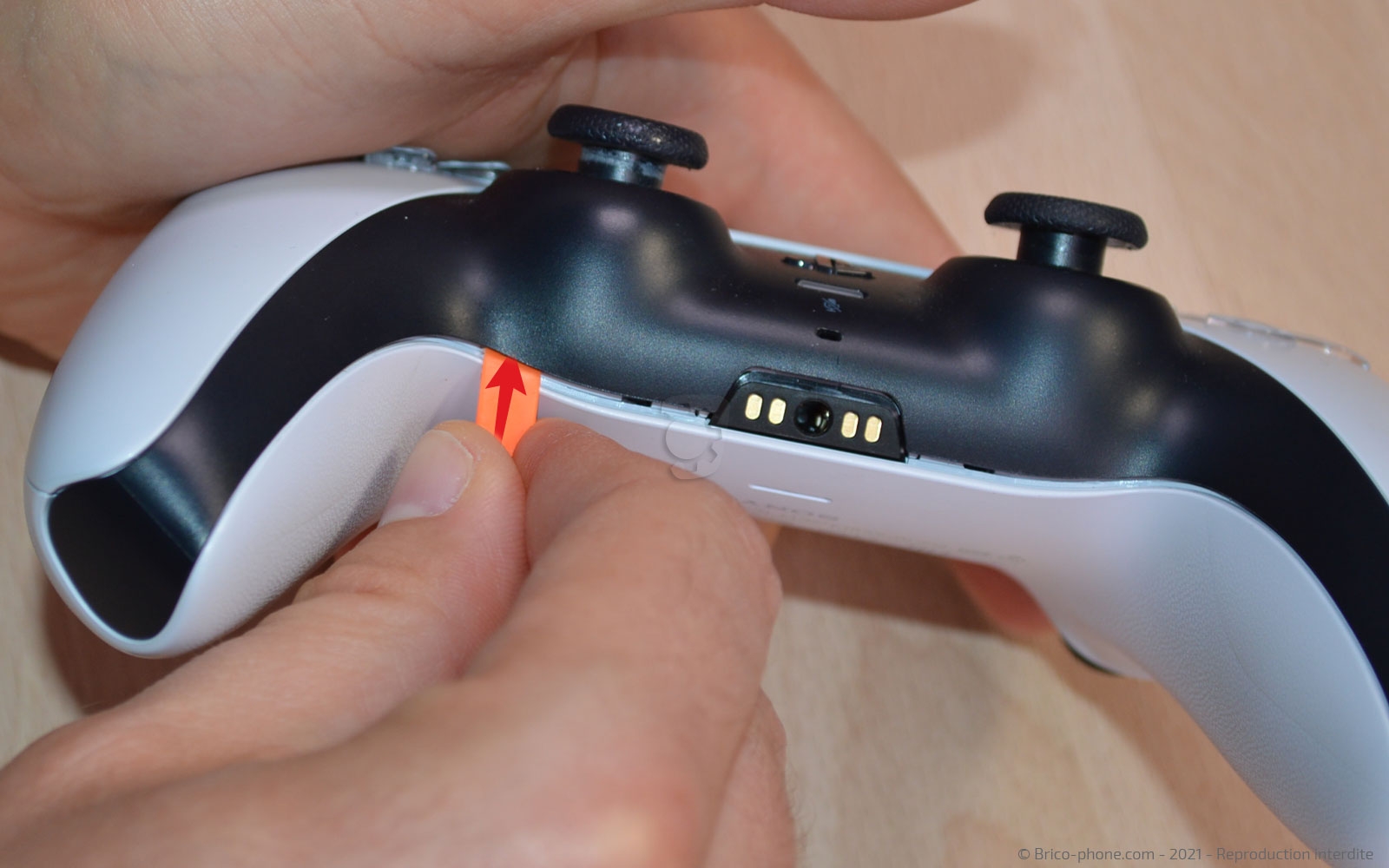

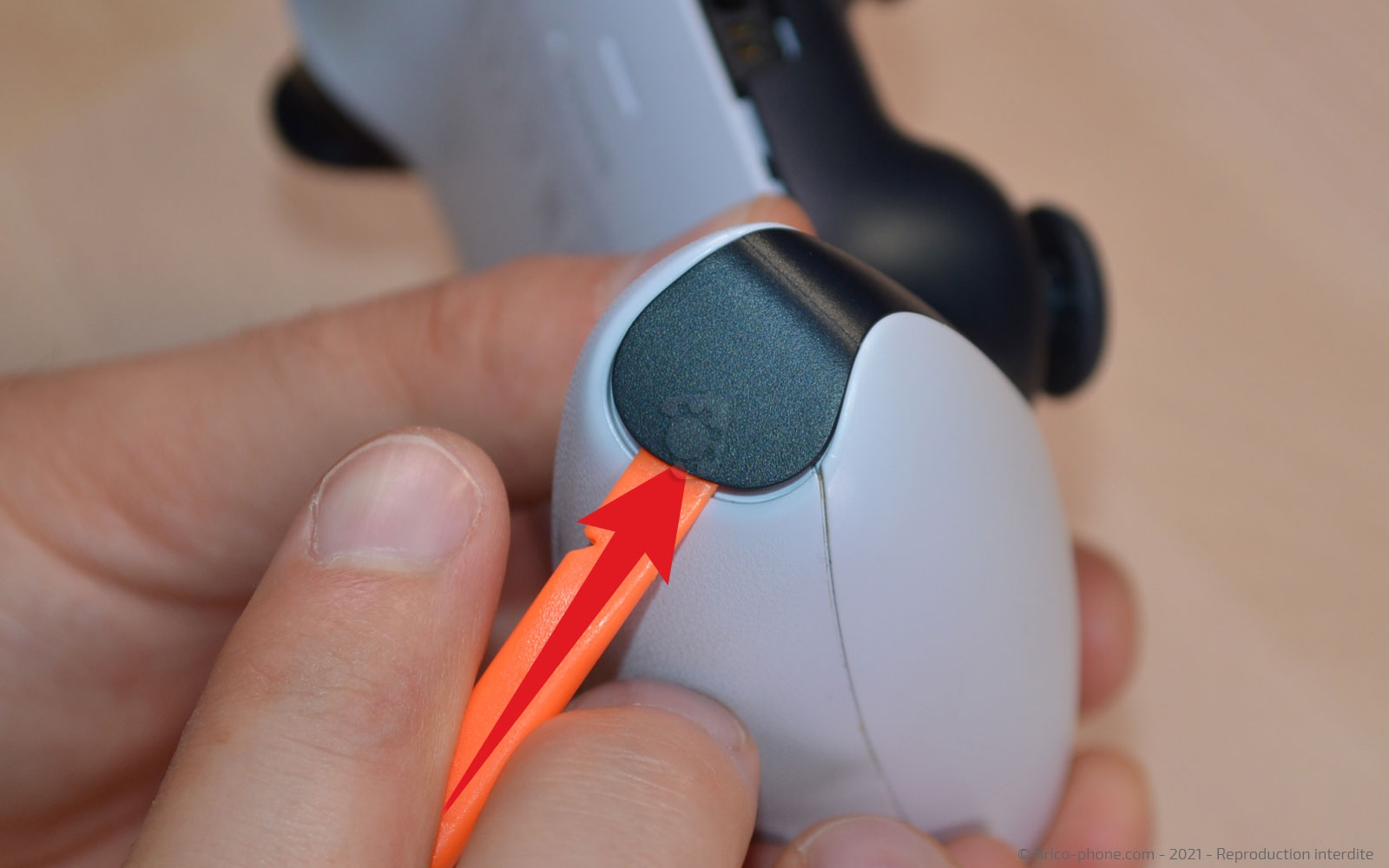

Etape 1 : Déclipser la coque noire
Commencez par déclipser la partie centrale noire de la manette avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

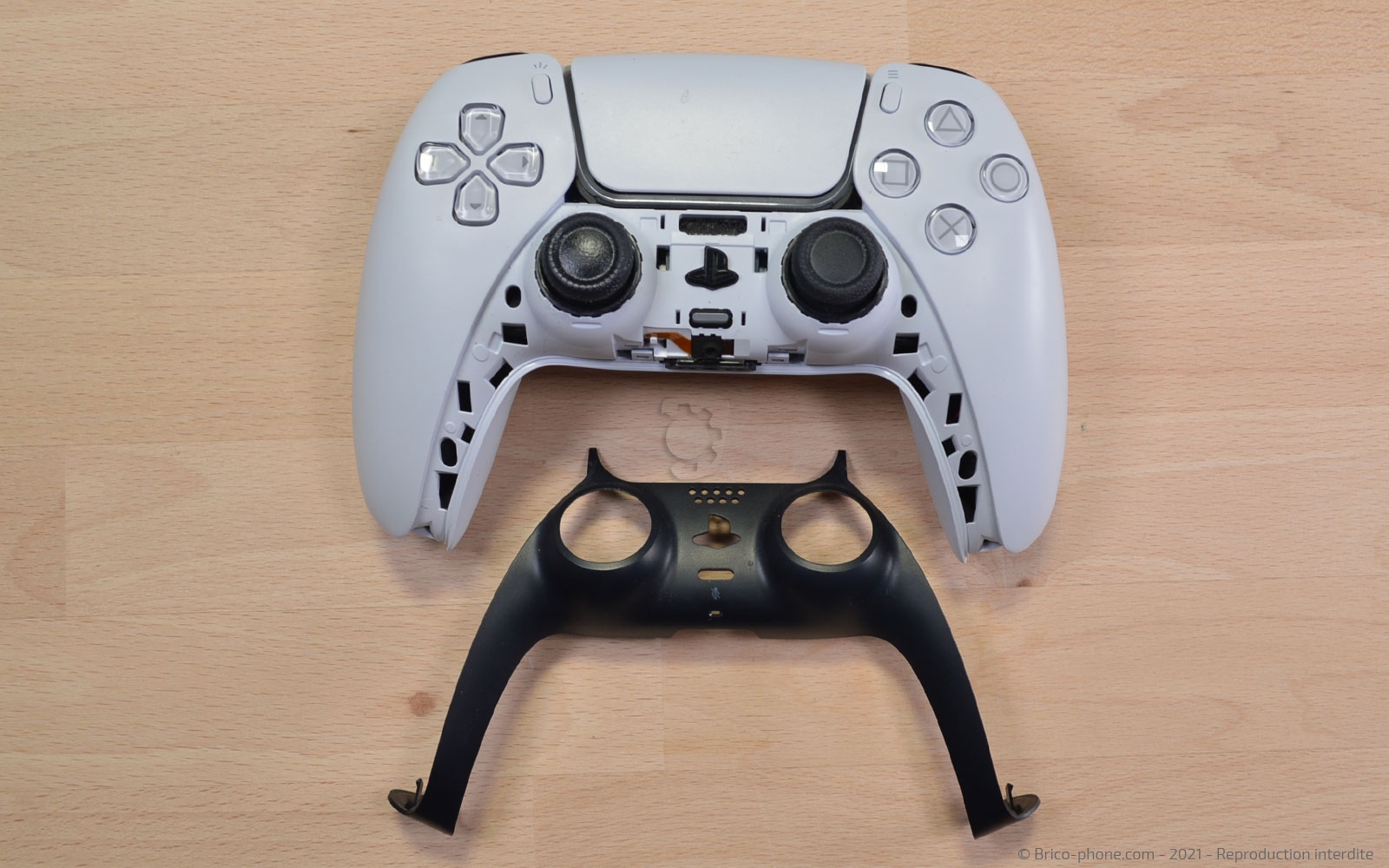

Etape 2 : Ôter la coque noire
Vous pouvez sortir la partie centrale en passant les joystick dans leur logement.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Déclipser les gâchettes L1 et R1

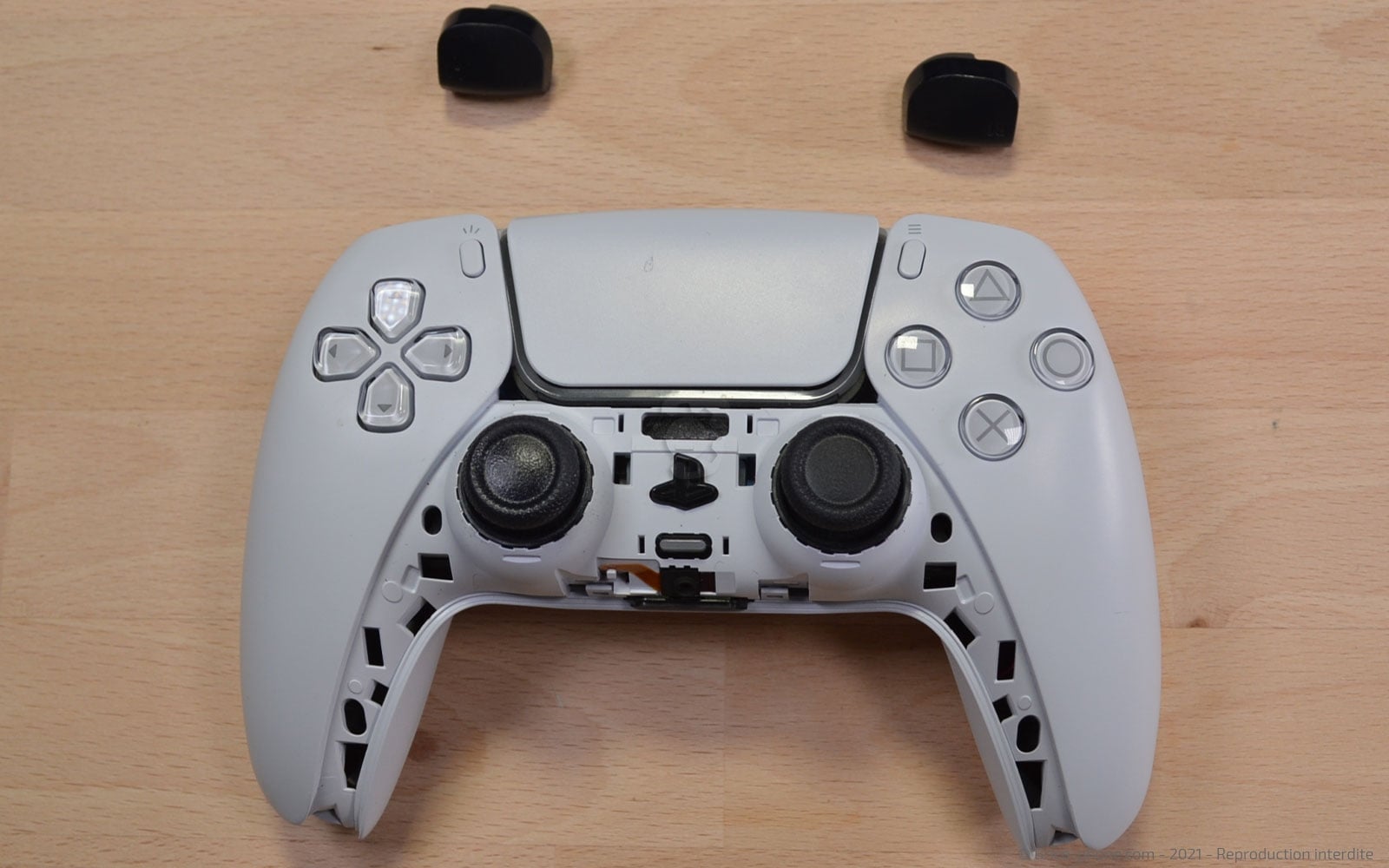

Toujours à l'aide du spudger, ôtez les gâchettes L1 et R1 en faisant levier sur le haut de celles-ci.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Dévisser les vis de la manette

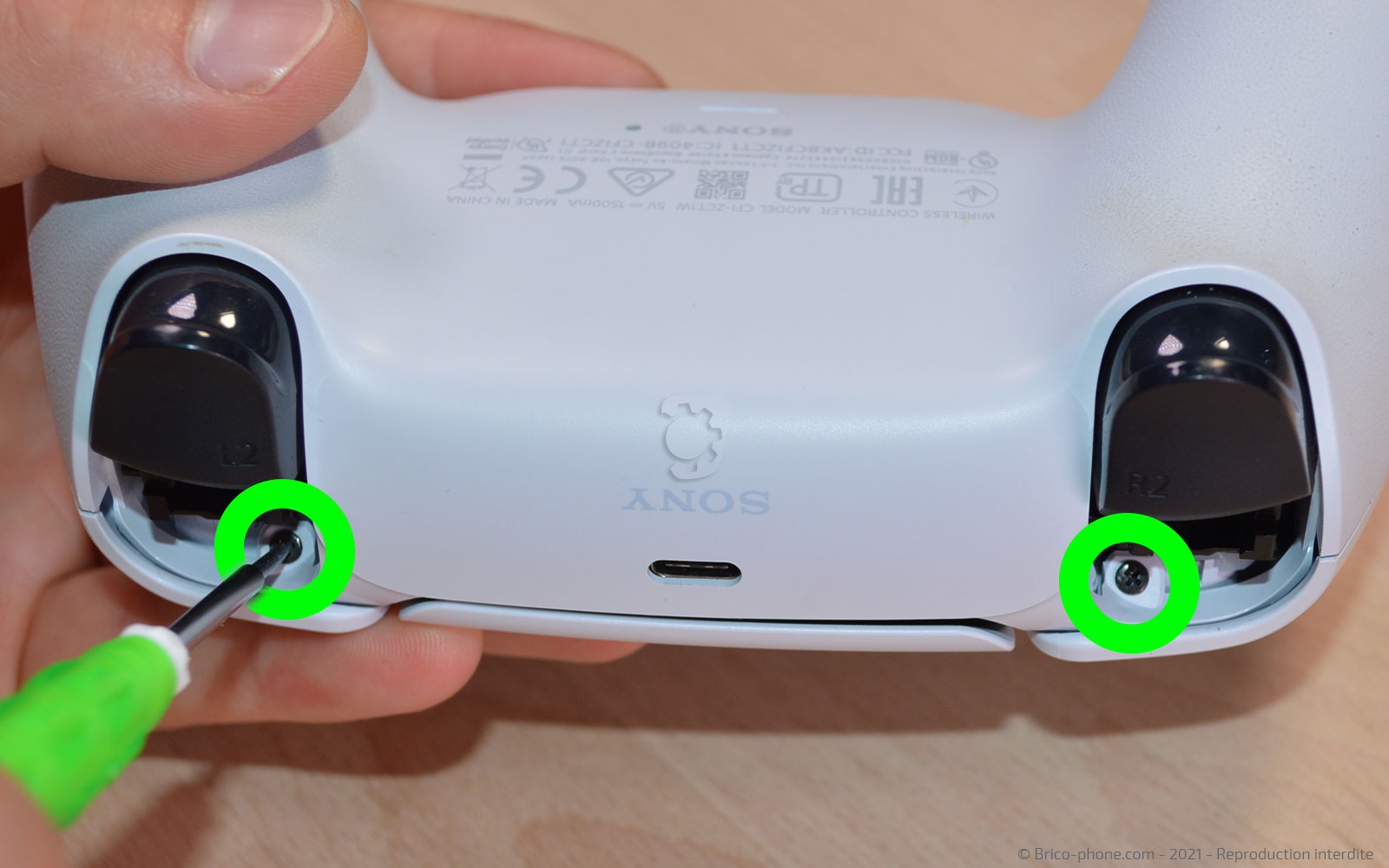

Dévissez les 4 vis cruciformes de la coque avec le tournevis adapté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

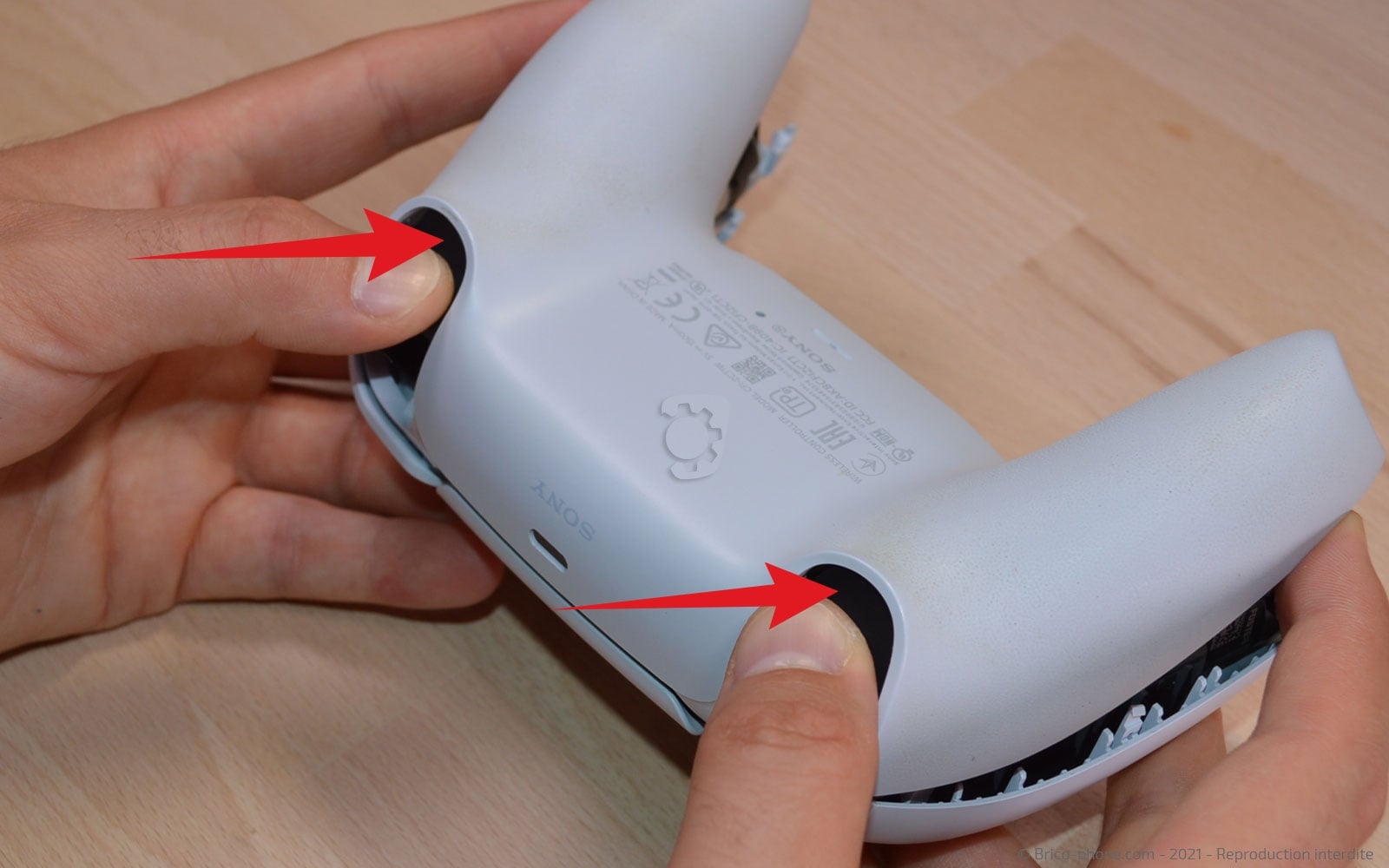

Etape 5 : Séparer les coques blanches

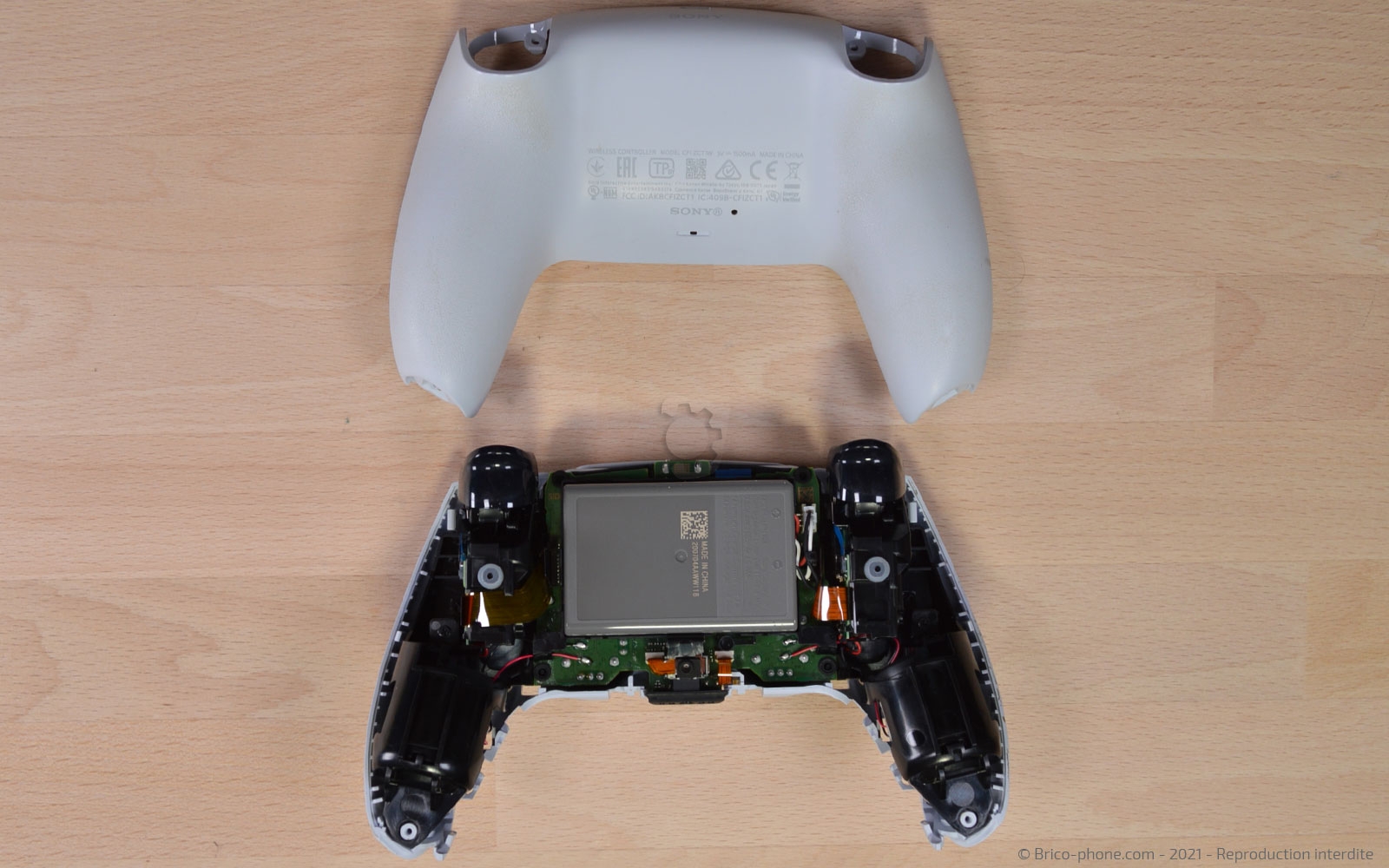

Déclipsez la coque inférieure de la manette à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

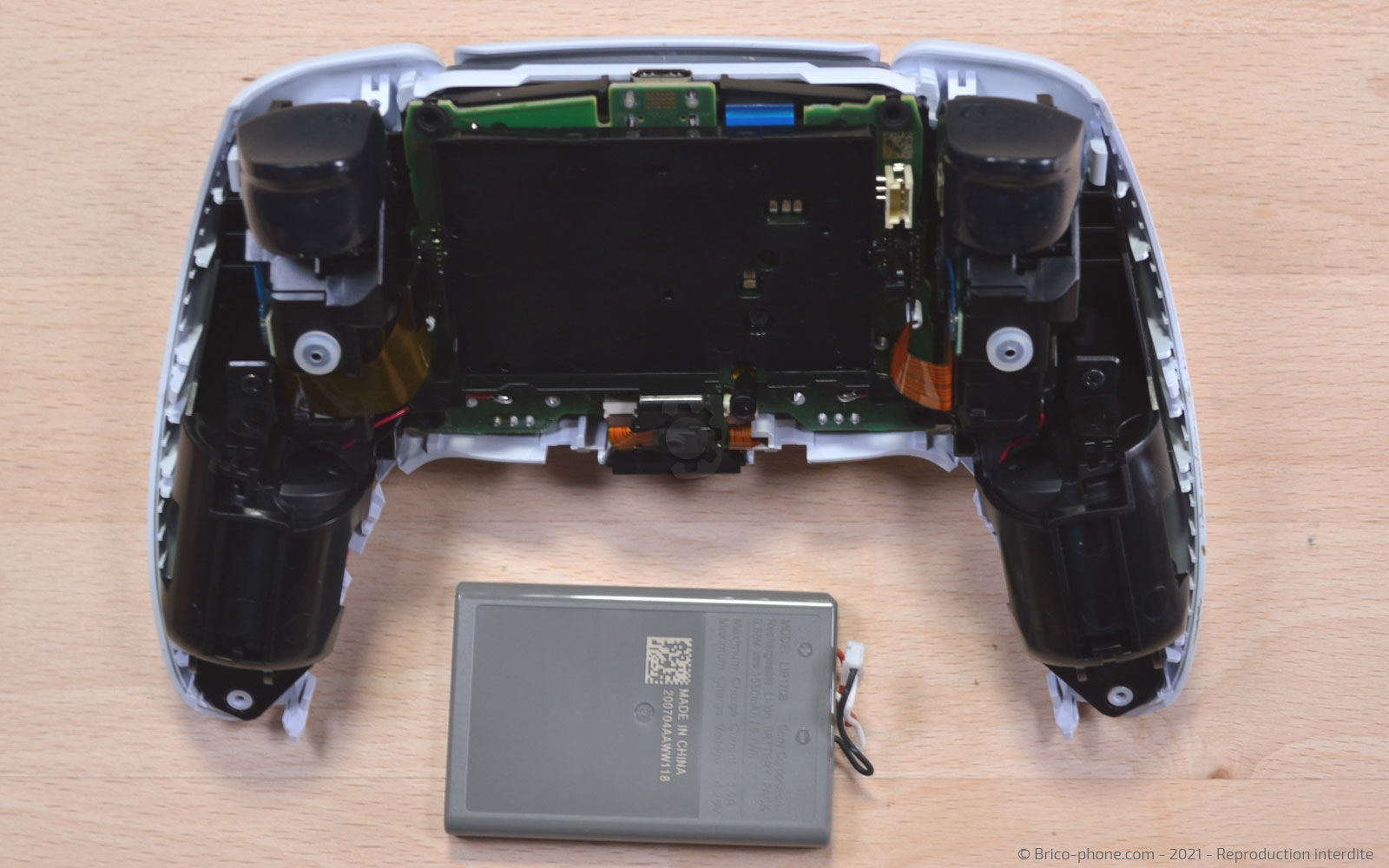

Etape 6 : Retirer la batterie

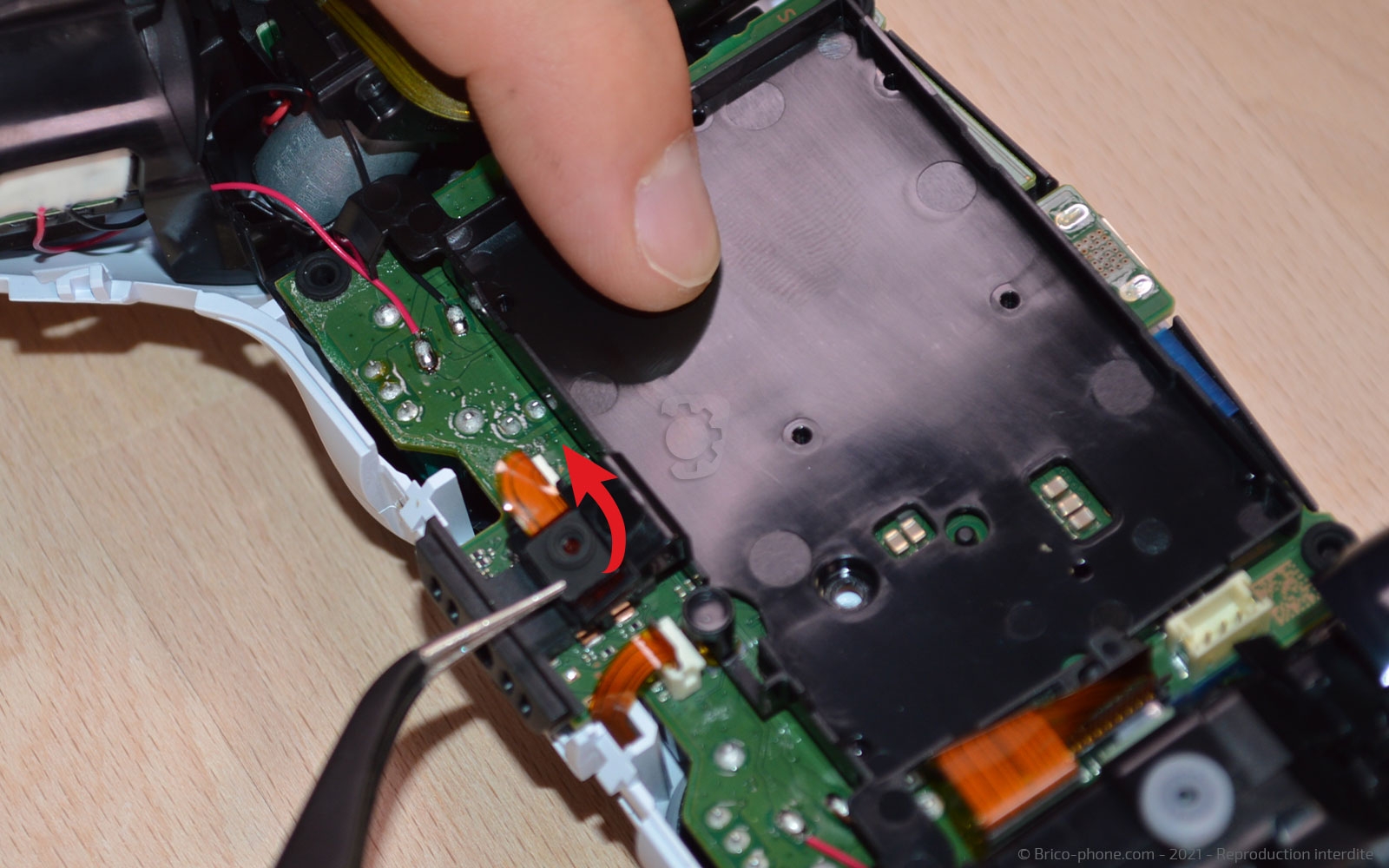

Déconnectez délicatement la nappe de la batterie avec la pincette, puis ôtez cette dernière de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

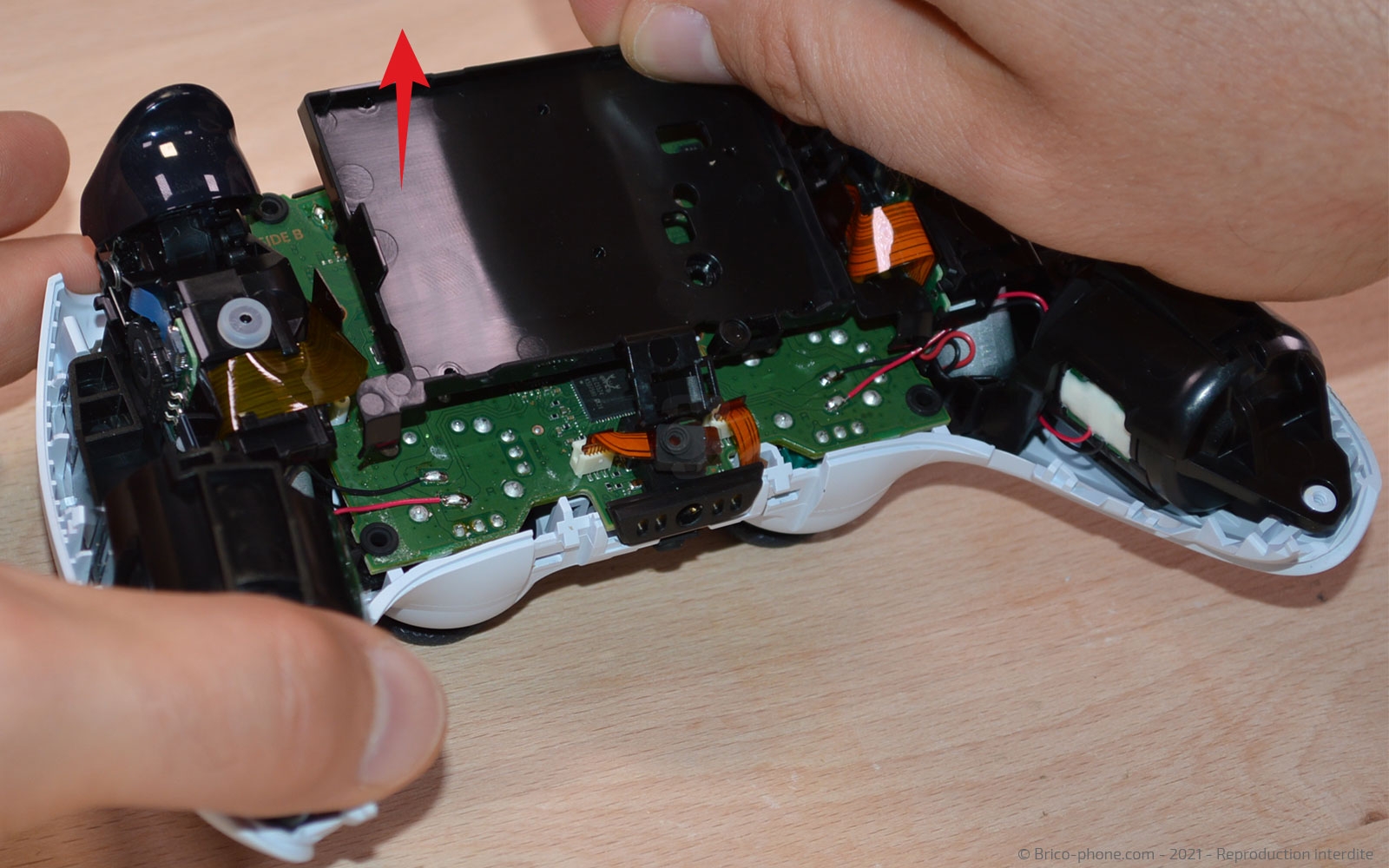

Etape 7 : Ôter le support batterie

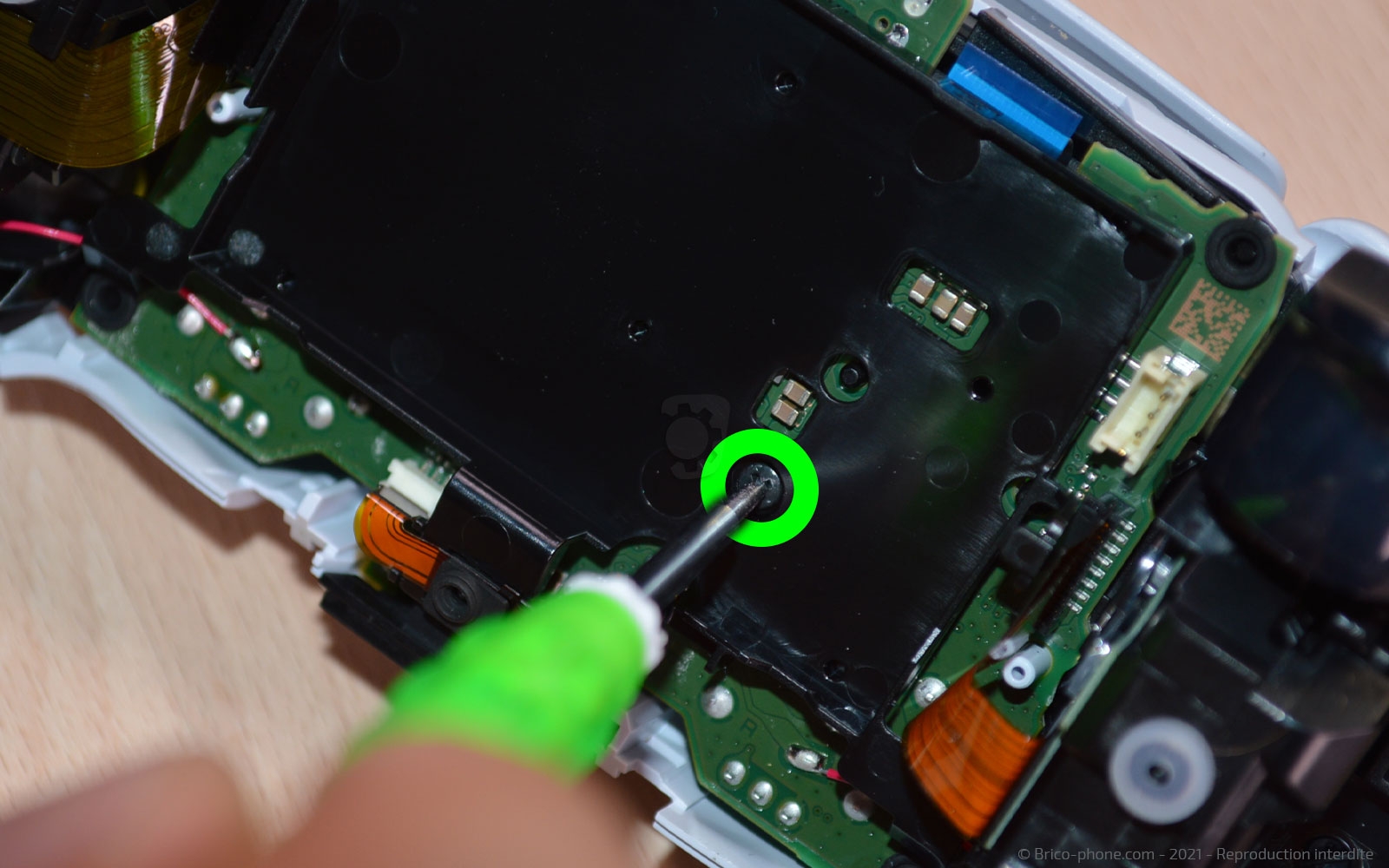

Avant de pouvoir enlever le support de la batterie, il vous faudra enlever la vis cruciforme qui le maintient.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

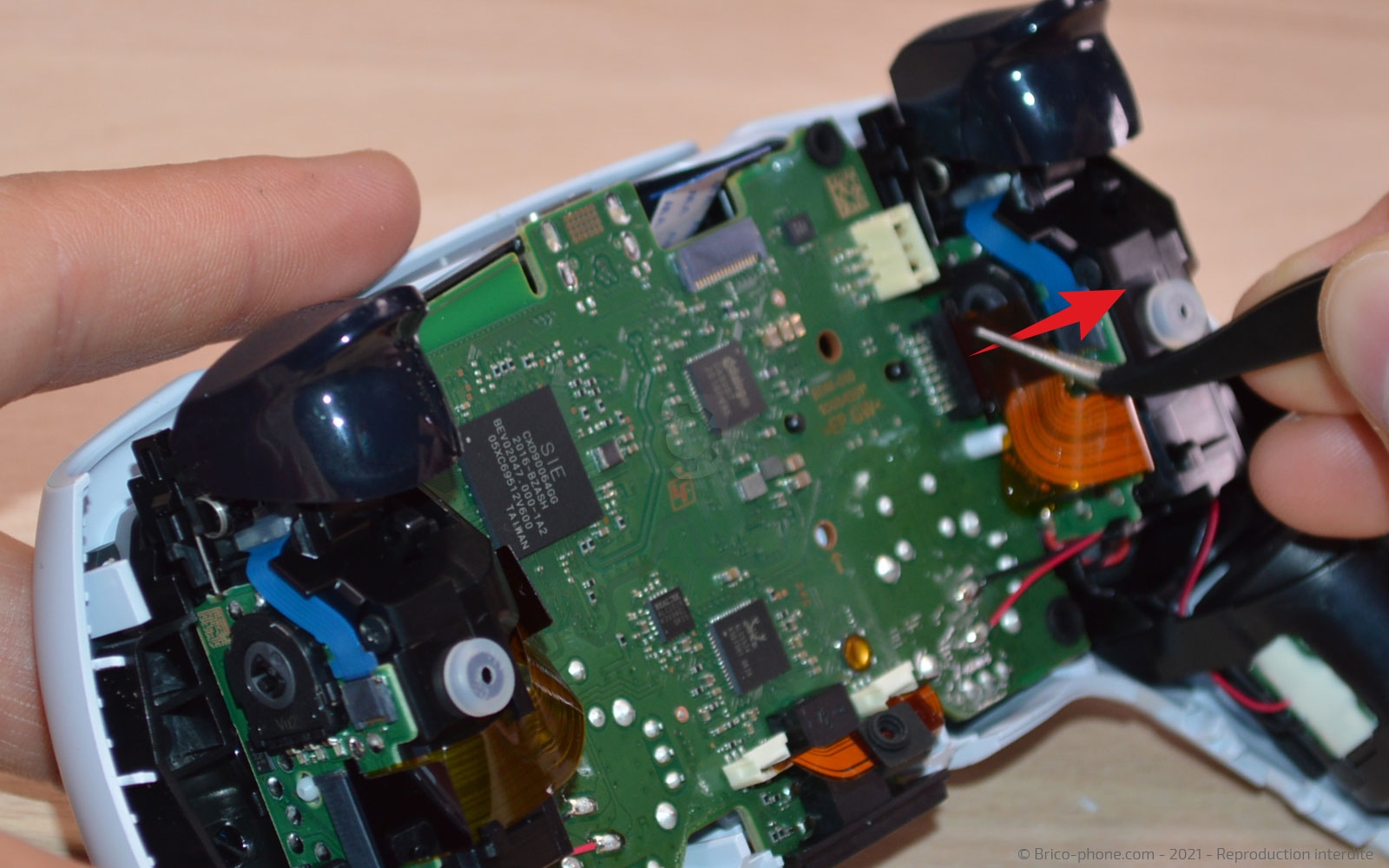

Etape 8 : Préparer la carte-mère (partie 1)
Afin de pouvoir retirer la carte-mère, nous allons débrancher tous les éléments connectés à cette dernière.

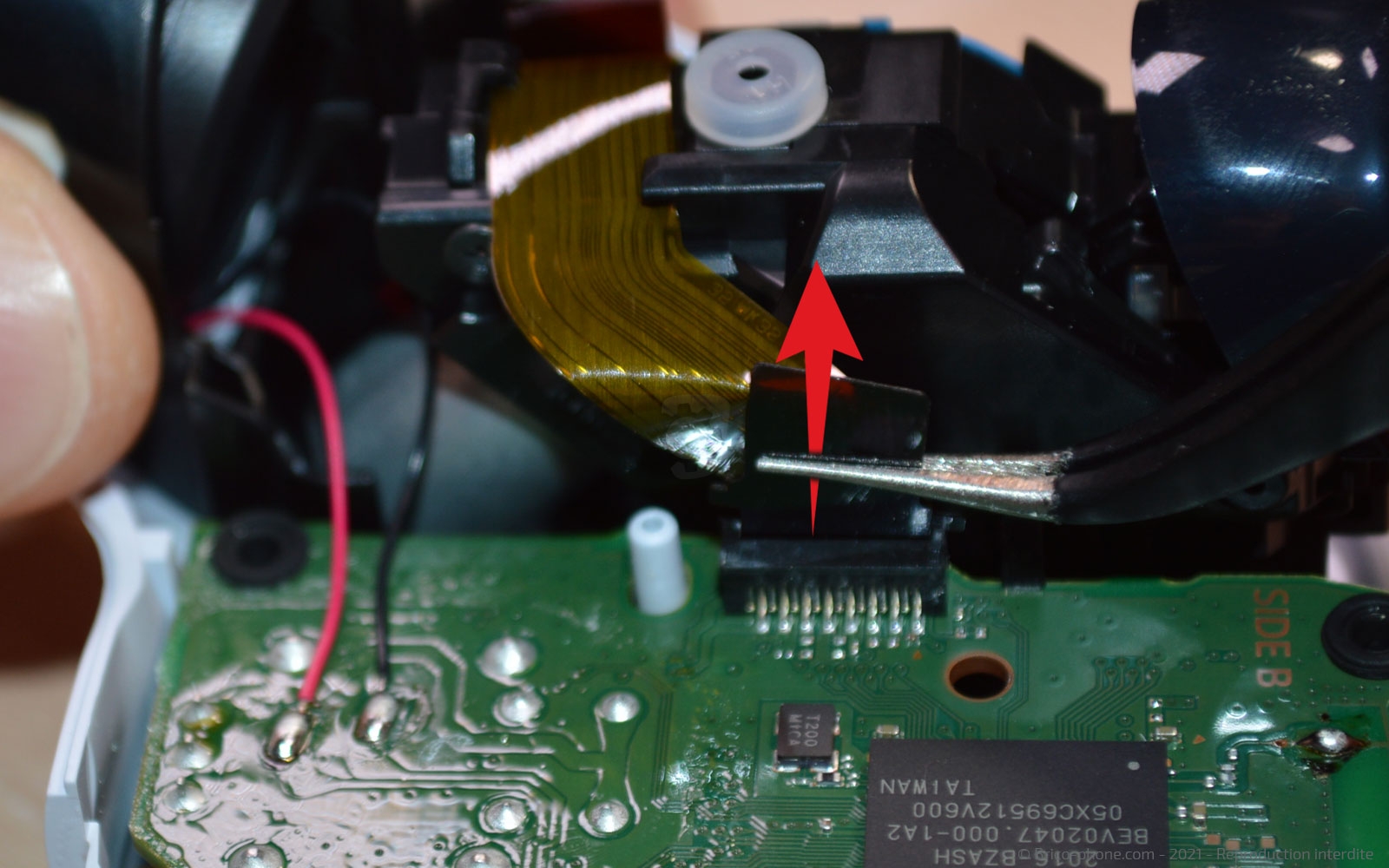

Commencez par la nappe du pavé tactile, continuez avec celles des gâchettes L2 et R2 et terminez par la connectique du micro.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 9 : Préparer la carte-mère (partie 2)
Ôtez les deux vis cruciforme situées de part et d'autre de la manette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

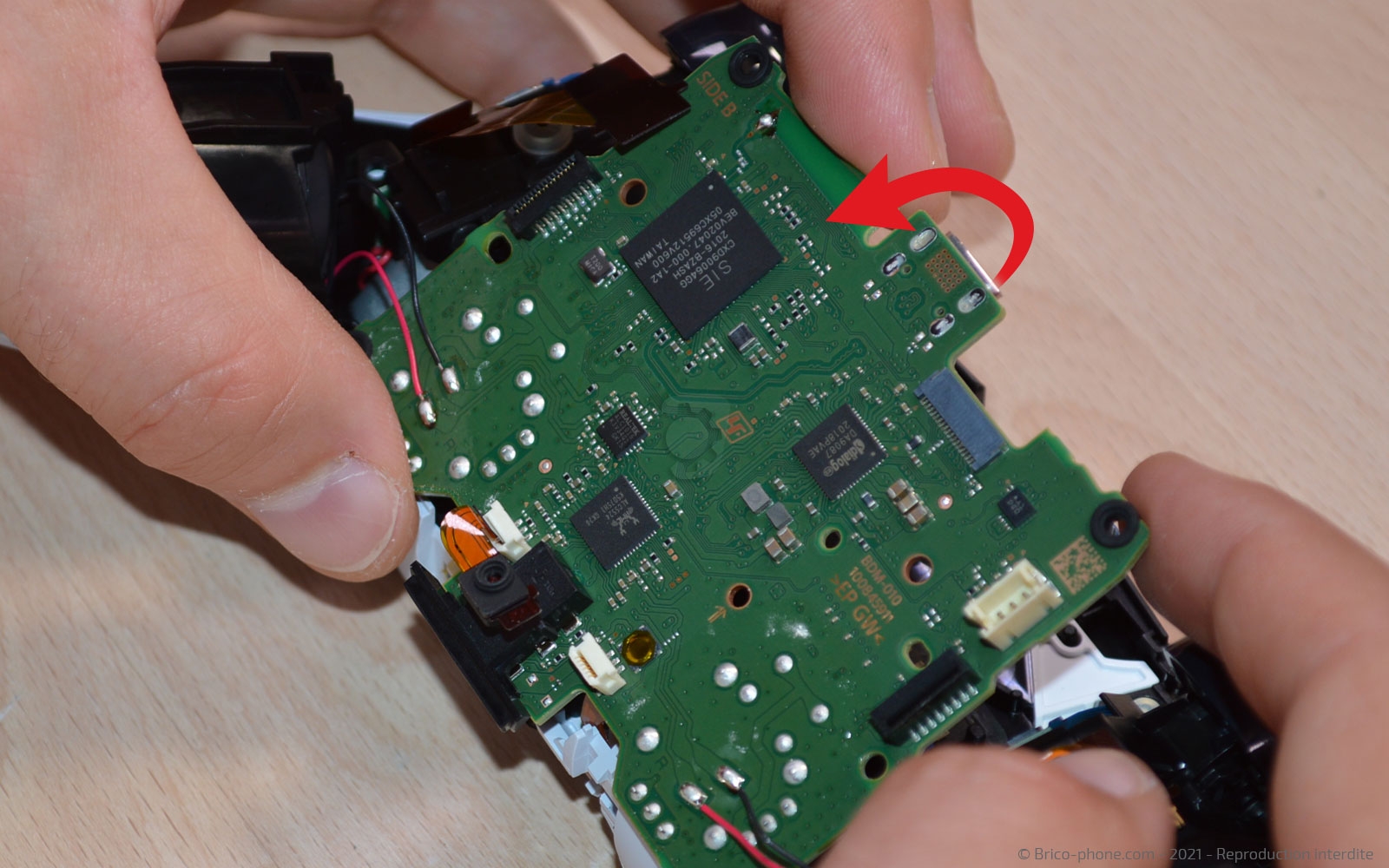

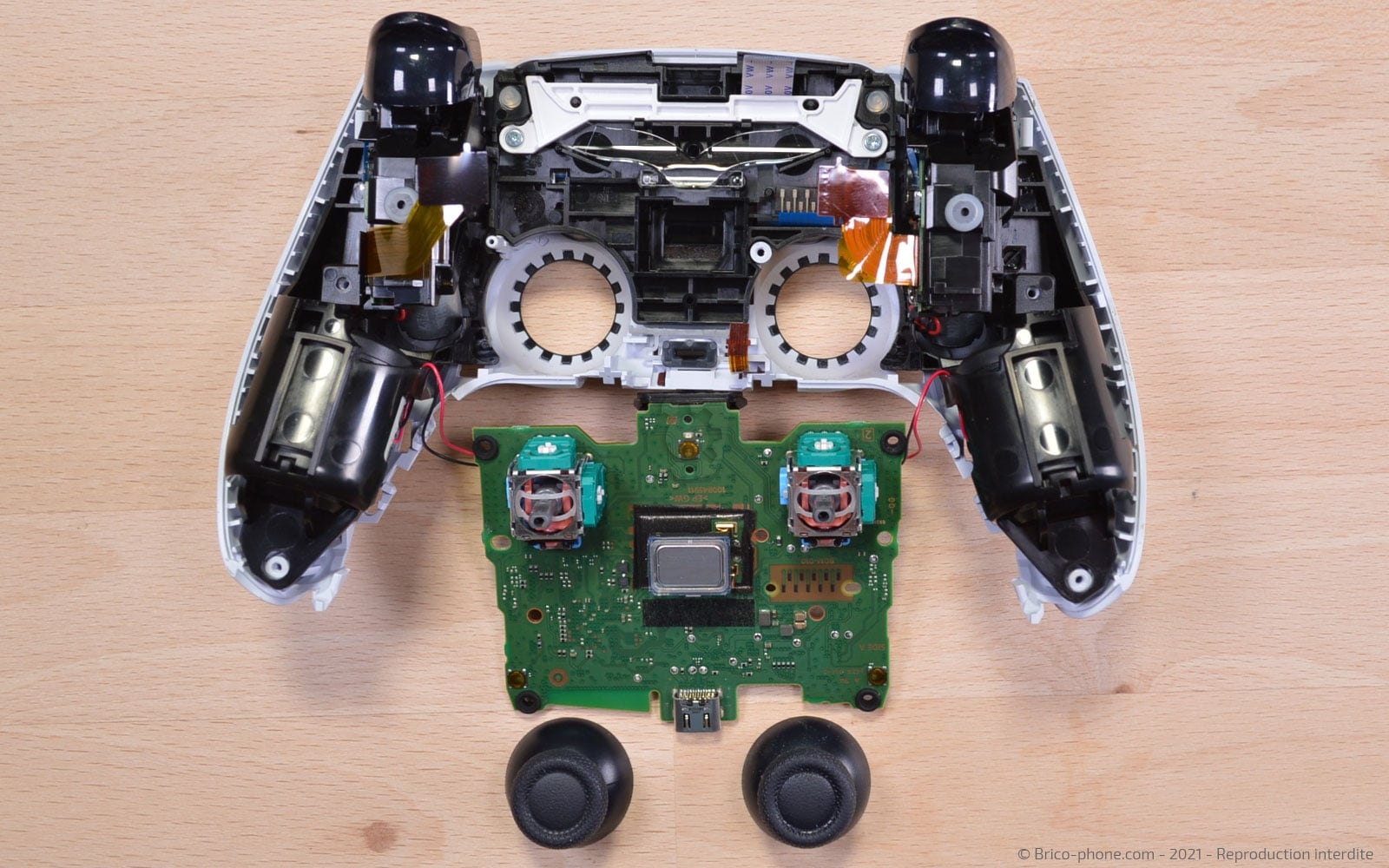

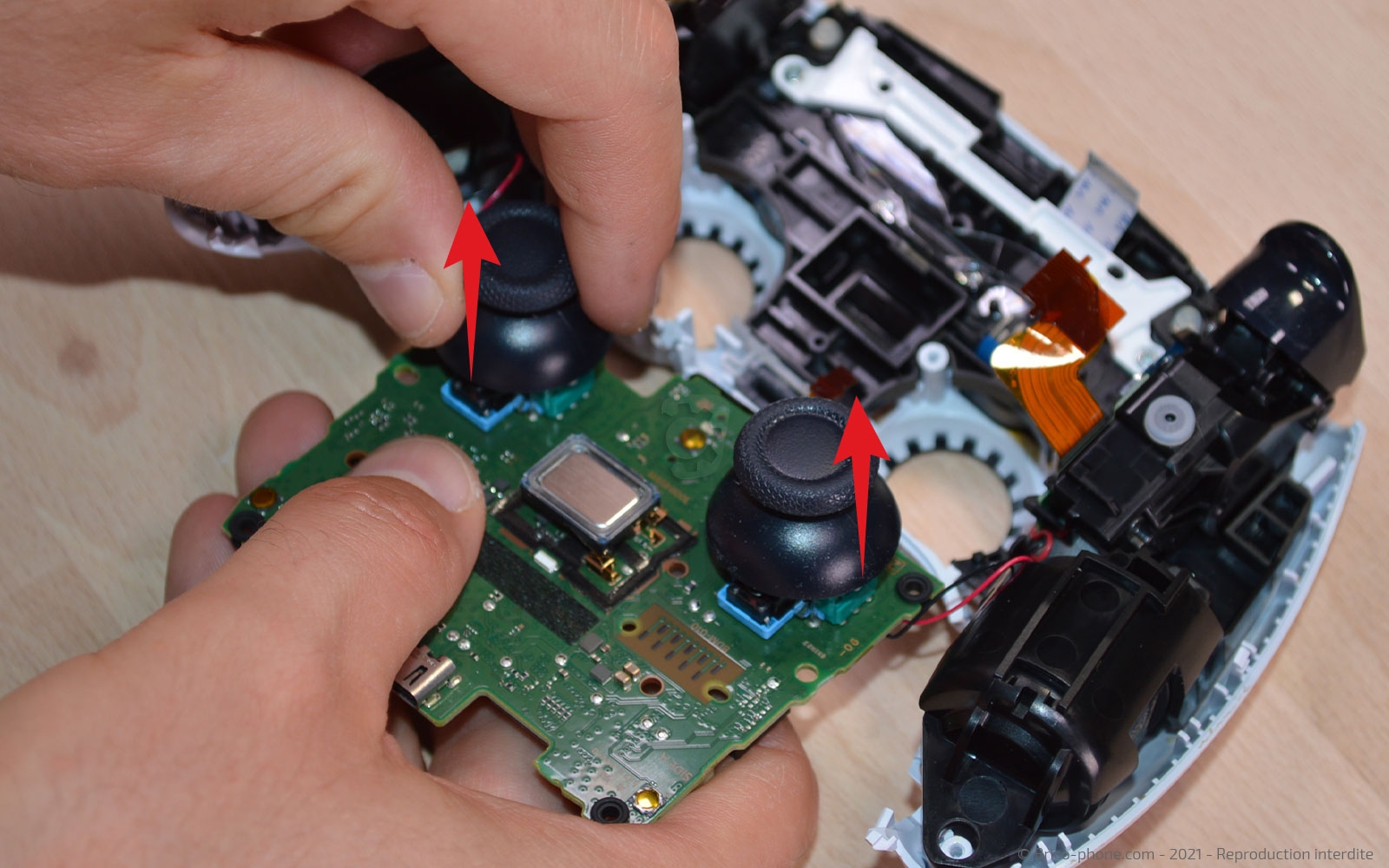

Etape 10 : Sortir la carte-mère

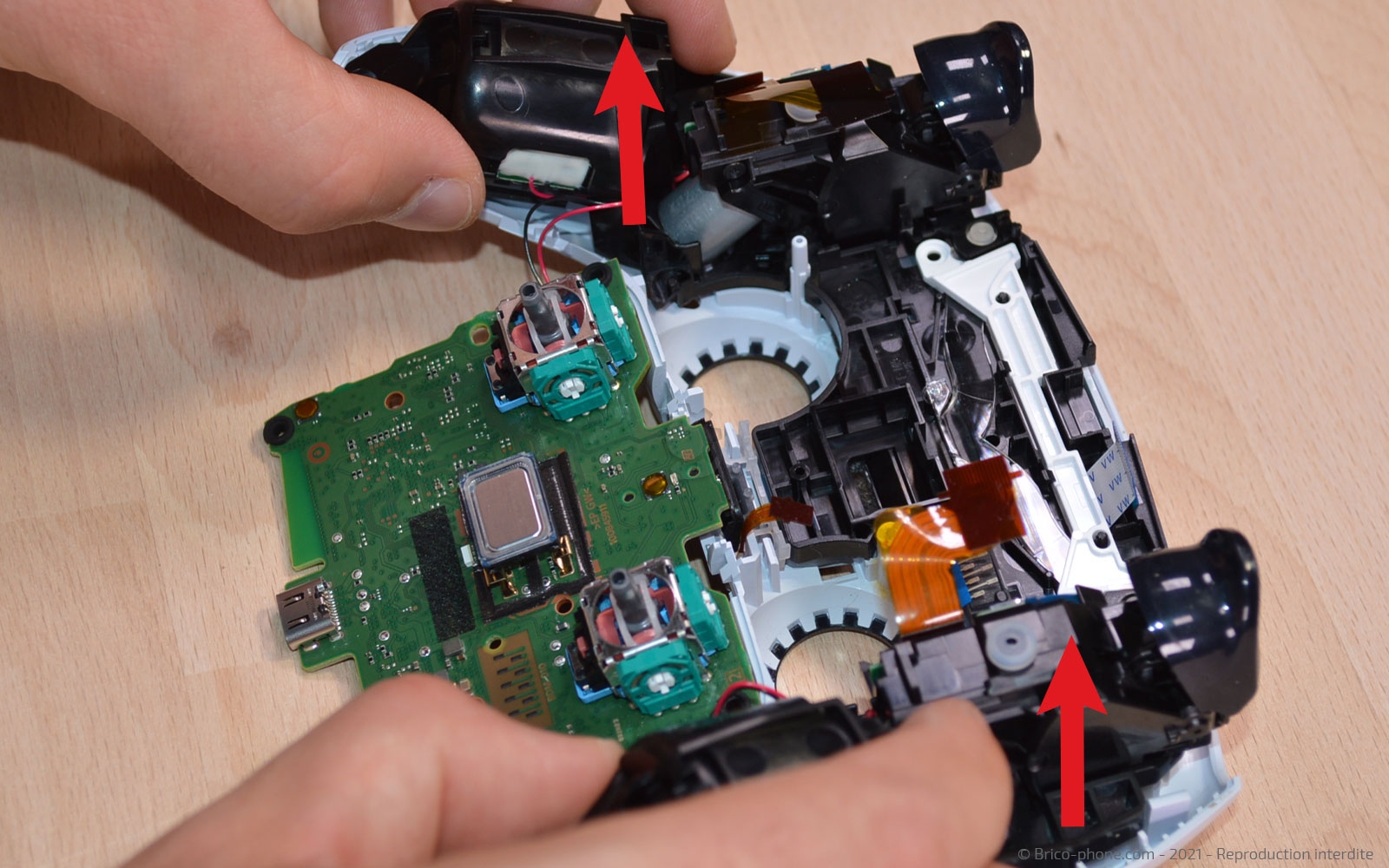

Poussez les joystick vers l'intérieur de la manette afin de sortir la carte-mère.

Faites attention car les vibreurs sont encore dans la manette et ils sont soudés sur la carte-mère.
Vous devrez basculer la carte-mère sur le bas afin de retirer les sticks.
Etape 11 : Extraire la carte-mère
Dévissez les 2 vis cruciformes qui maintiennent la barre blanche.

Une fois retirées, vous pourrez ôter le châssis intermédiaire noir et la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 12 : Enlever les gâchettes L2 et R2
Prenez la partie du châssis intermédiaire, puis dévissez les 4 vis cruciformes pour extraire les gâchettes L2 et R2 ainsi que leur moteur.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

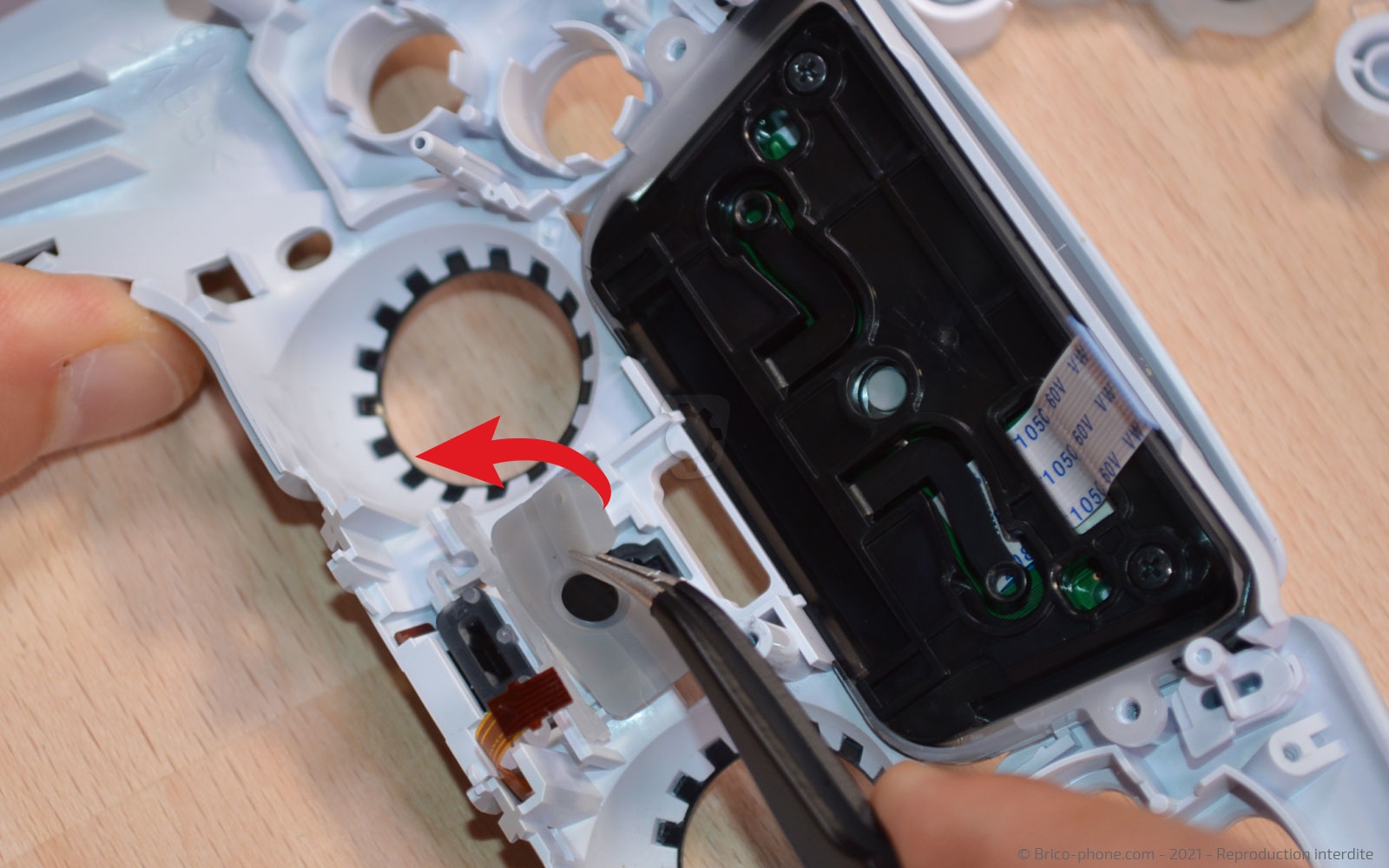

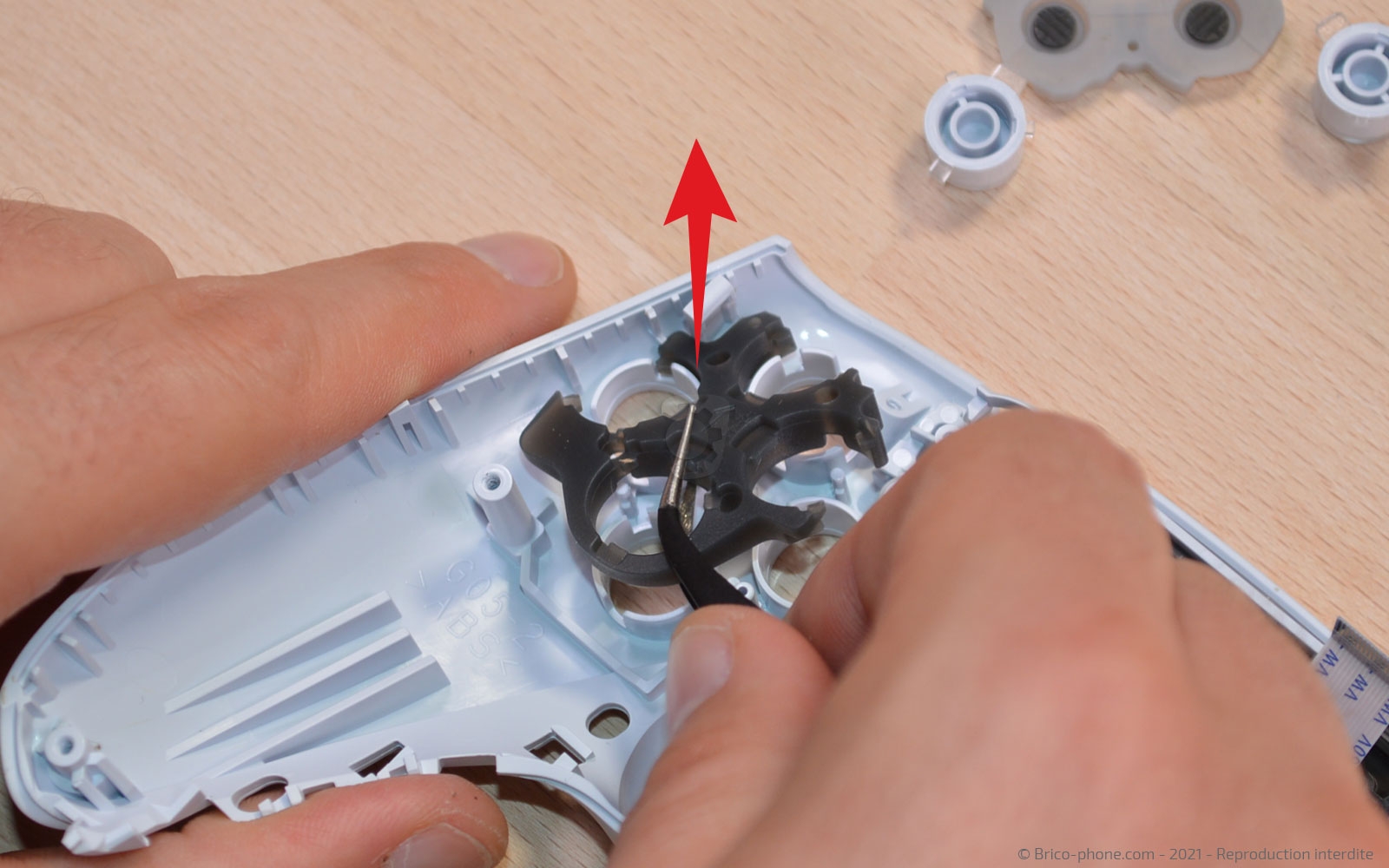

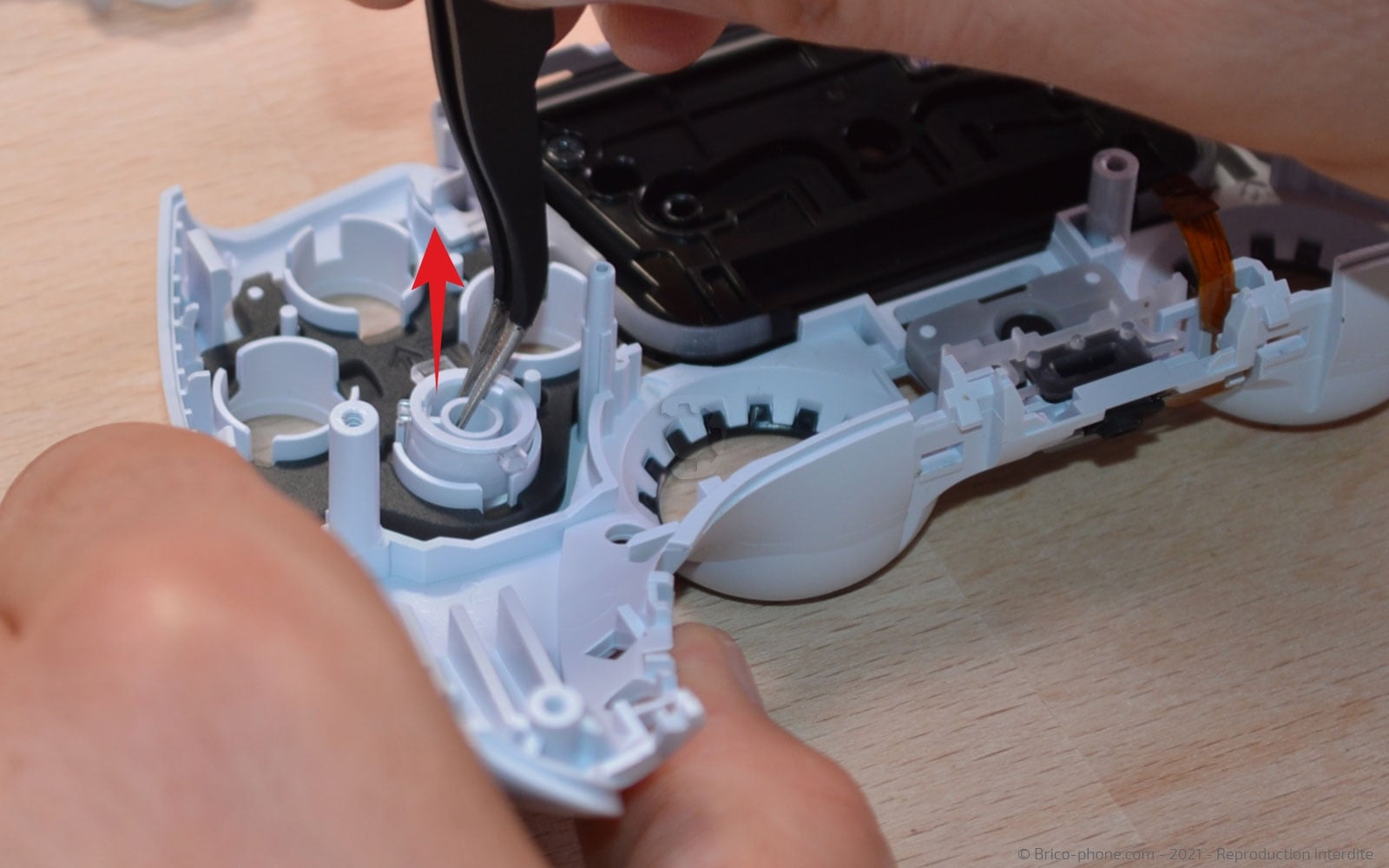

Etape 13 : Ôter les boutons (partie 1)
Reprenez la coque supérieure de la manette pour en extraire tout les boutons.
Outils du kit utilisés
Outils du kit utilisés

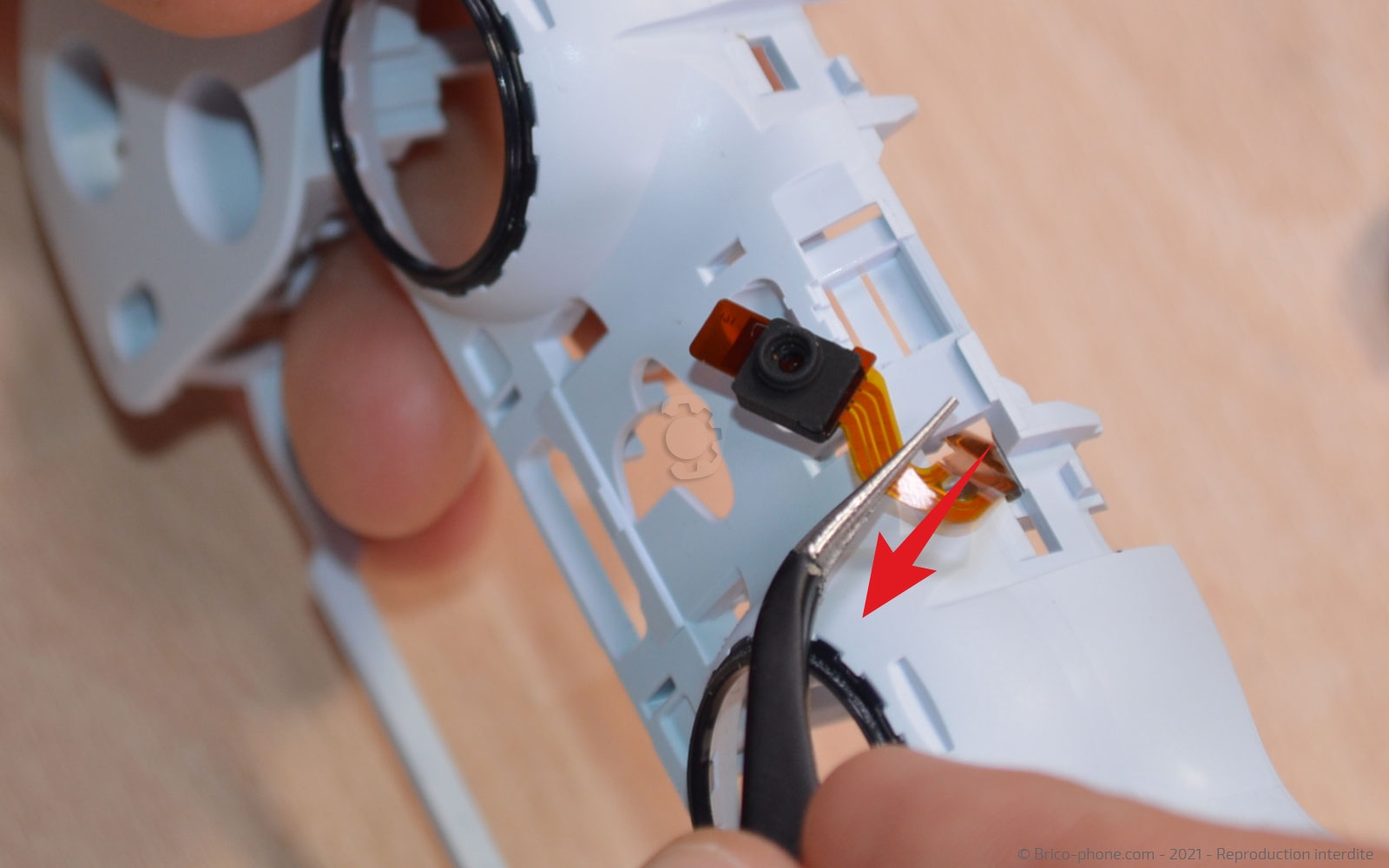

Etape 14 : Ôter les boutons (partie 2)

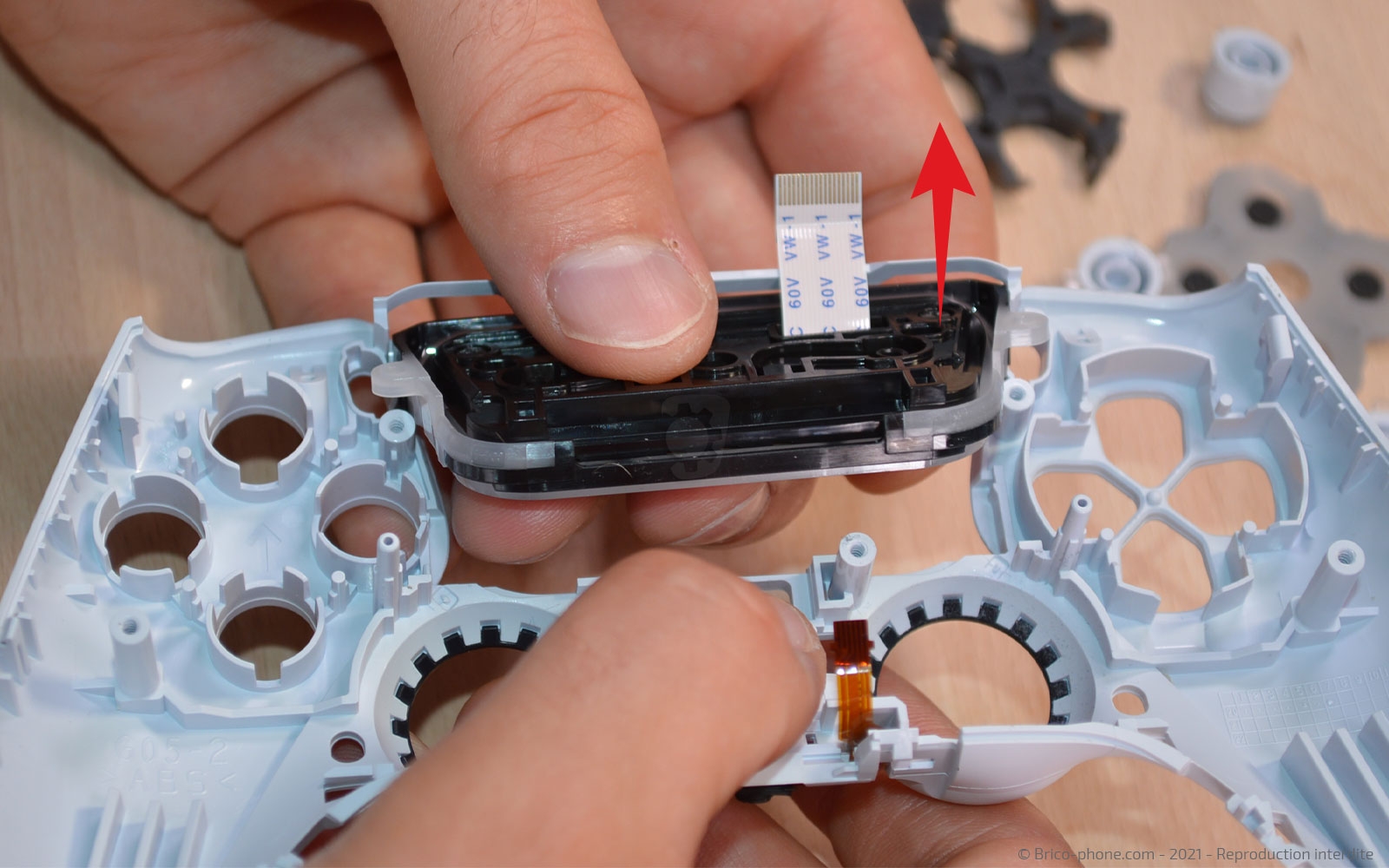

Continuez à retirer les boutons, ainsi que le pavé tactile en le poussant vers l'intérieur.

Avec la pincette, ôtez le micro de la coque supérieure.
Outils du kit utilisés
Outils du kit utilisés

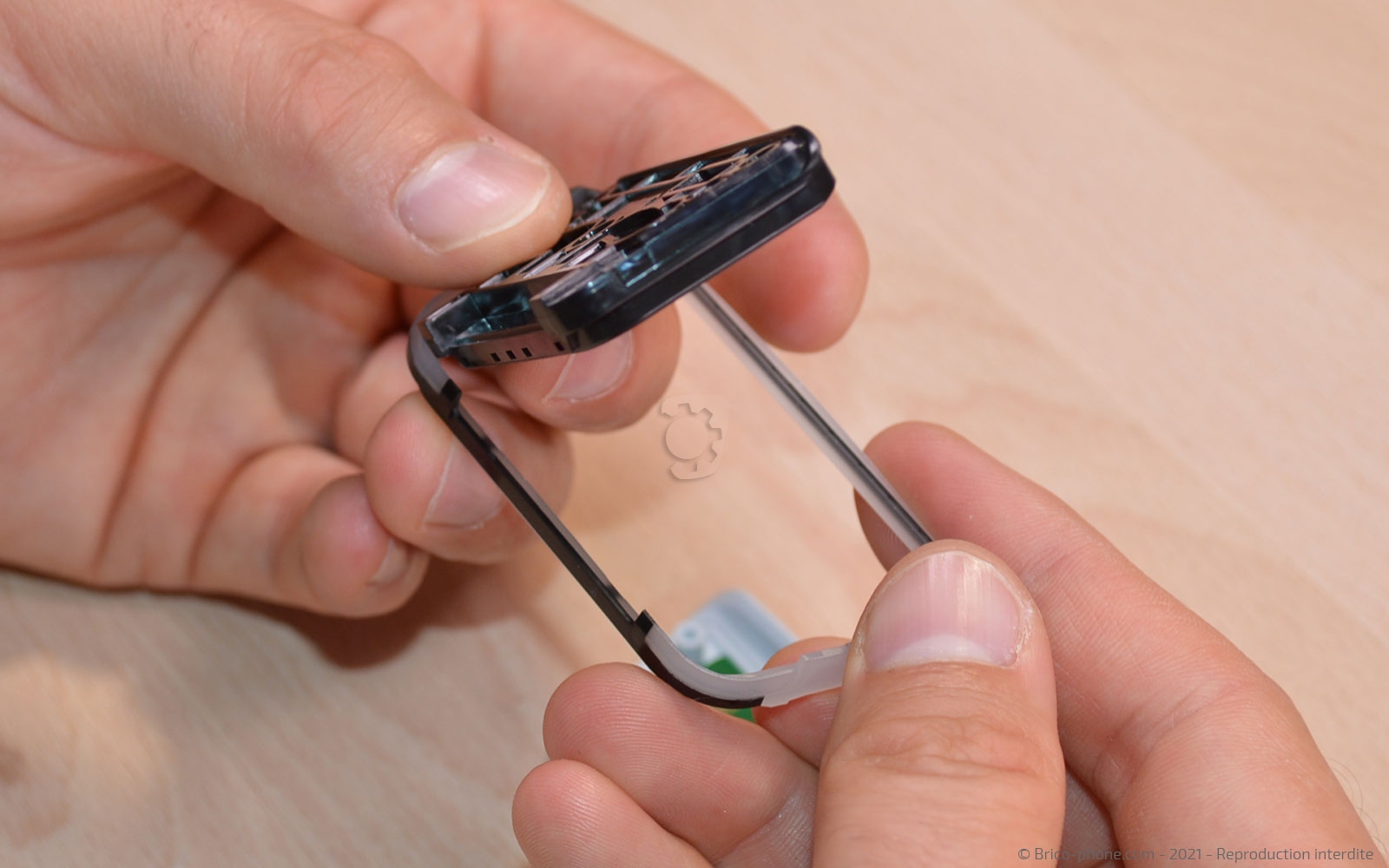

Etape 15 : Retirer le TouchPad
Vous pouvez ôter le TouchPad de son support en dévissant les 2 vis cruciformes.
Outils du kit utilisés
Outils du kit utilisés

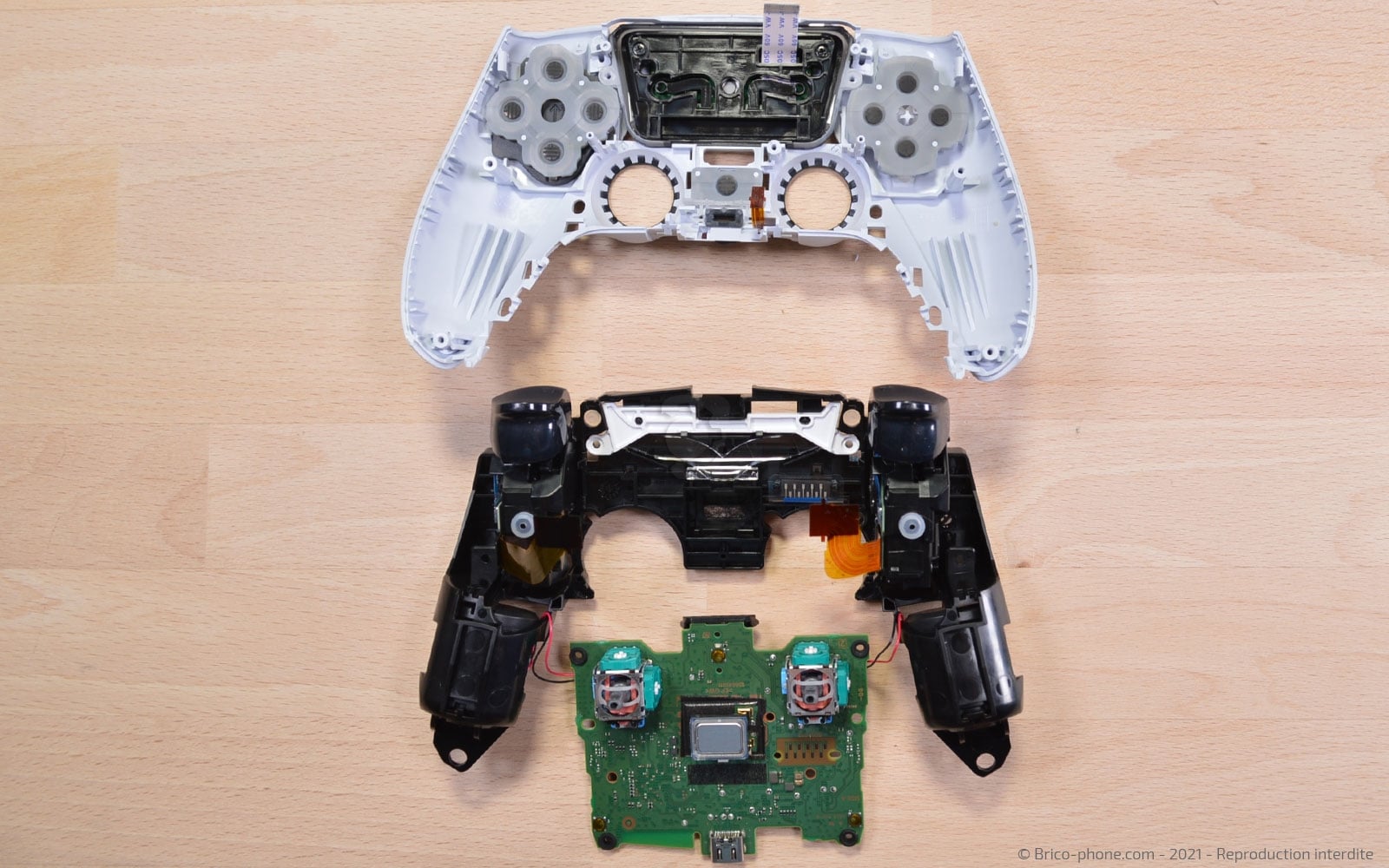

Vue éclatée
Le démontage est fini, voici un aperçu des pièces qui composent votre manette.
