Changement du bloc écran sur Poco M3 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Poco M3 Pro
Réparation
Note de réparabilité 13/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant est cassée, brisée, rayée...

L'affichage présente des traits, tâches ou zones d'ombre.

L'écran reste noir.

Votre appareil est tombé et l'écran est totalement cassé ?

Brico-phone vous propose de suivre étape par étape ce tutoriel pour réussir haut la main cette réparation et retrouver un Xiaomi Poco M3 Pro comme neuf.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de passer commande, nous vous conseillons de vérifier le numéro de modèle de votre appareil pour vérifier sa compatibilité avec le nouveau composant.

Pour cela, deux options s'offrent à vous. La première étant de retourner le téléphone pour apercevoir le numéro de modèle.

Autrement, vous pouvez composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI. Recopiez ce dernier sur notre page d'accueil et laissez-vous guider.
Etape 1

Etape 1 Eteindre le smartphone

Vous venez de recevoir votre commande ? Préparez-vous un espace de travail propre et dégagé avec les pièces, le patron d'aide au montage et les outils à proximité.

Commencez par éteindre votre Xiaomi Poco M3 Pro puis retirez le tiroir de la carte Sim à l'aide de l'outil d'extraction.
Outils
SIM
Etape 2

Etape 2 Décoller la vitre arrière

Pour accéder à l'interieur du téléphone, il faut chauffer la vitre arrière afin de ramollir son sticker.

Pour cela, nous vous proposons deux manipulations :
- utilisez le coussin chauffant disponible avec le kit de réparation que vous aurez au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes ;
- le décapeur thermique est la deuxième possibilité.

Ensuite, insérez le médiateur en métal troué entre le châssis et la vitre arrière, tout en tirant sur la ventouse collée au bas de la coque.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir le téléphone

Remplacez le médiator en métal par ses homologues en plastique afin de continuer le décollage.

Faites glisser les médiators le long de la vitre arrière afin de réussir à ouvrir le téléphone.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Dévisser le châssis intermédiaire

Munissez-vous du tournevis cruciforme pour sortir les 4 vis situées autour du bloc des lentilles de protection.

Insérez le levier en nylon sous la plaquette afin de la retirer pour apercevoir d'autres vis.

Dévissez les 13 autres vis cruciformes du châssis intermédiaire.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Retirer la plaquette intermédiaire

Dans un premier temps, déconnectez la connectique des boutons Power et Volume.

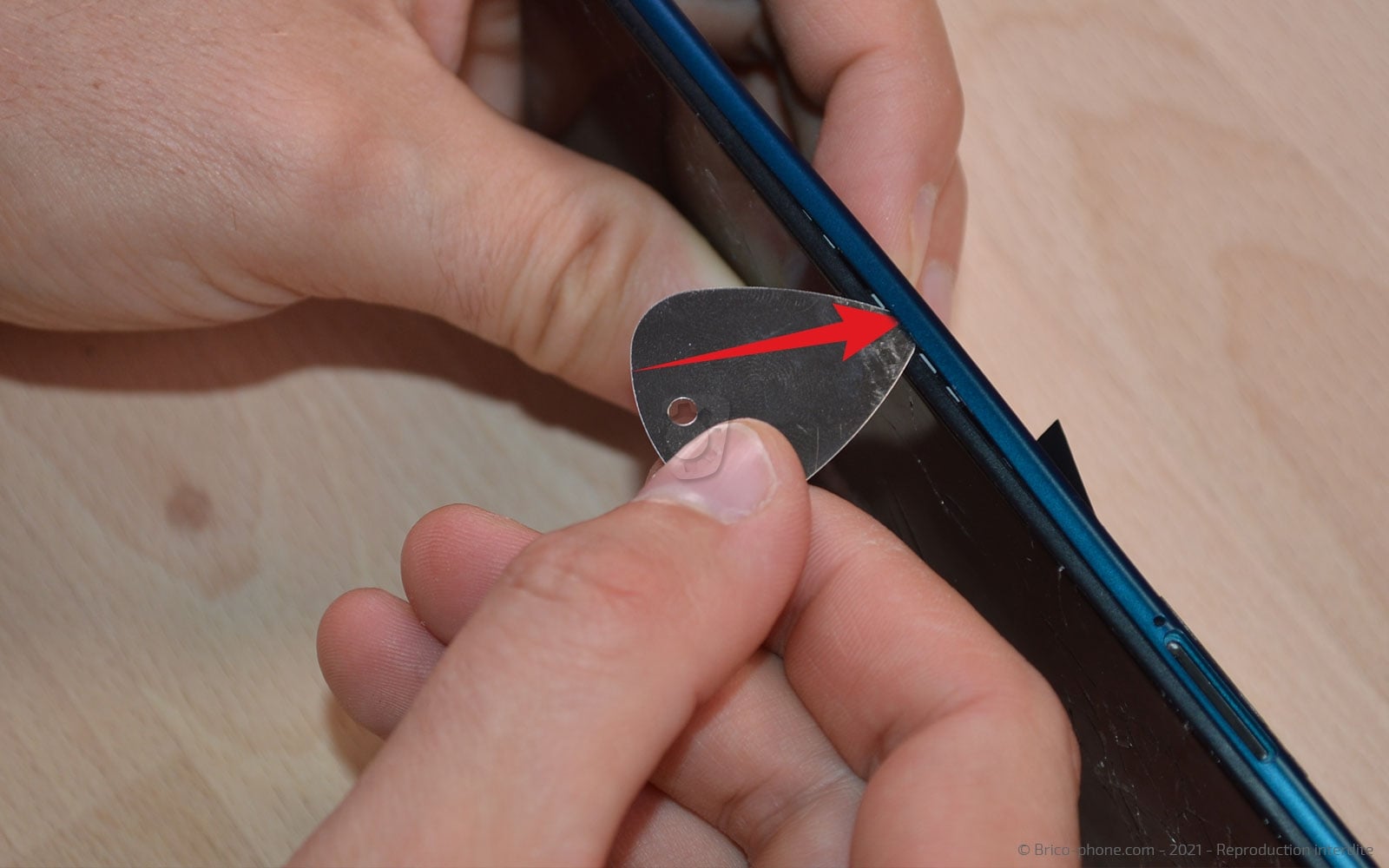

Ensuite, passez le médiator métallique entre le châssis et le bloc écran pour le déclipser.

Remplacez l'outil par le spudger pour continuer le retrait du châssis intermédiaire.
Outils
Levier Nylon
Médiator
Etape 6

Etape 6 Déconnecter la batterie

Déconnectez la nappe de la batterie pour travailler en toute sécurité.

Nous vous conseillons de disposer les vis et autres éléments sur le patron d'aide au montage.
Cet outil vous permettra un remontage plus facile sans perte de composants.
Outils
Levier Nylon
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 7

Etape 7 Oter la batterie

Décollez les deux languettes noires de la batterie avant d'en saisir une avec la pincette.

Tirez le sticker petit à petit et enroulez-le autour de l'outil pour plus de facilité.

Passez le levier en nylon, sous la batterie pour l'extraire du bloc écran.
Outils
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Libérer le dock

Sur la partie inférieure, déclipsez le haut-parleur externe avant de déconnecter la nappe de l'écran.

Débranchez les deux câbles coaxiaux du connecteur de charge avec la brucelles.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Sortir le connecteur de charge

Placez le spudger sous le dock pour le faire basculer hors du téléphone.
Outils
Levier Nylon
Etape 10

Etape 10 Récupérer le vibreur

Chauffez légèrement le vibreur pour réussir à le décoller avec la pincette en métal.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Mettre de coté les câbles coaxiaux

Revenons sur la partie haute du téléphone pour débrancher les deux câbles coaxiaux.

Mettez-les ensuite de coté.
Outils
Pince Brucelles
Etape 12

Etape 12 Enlever la carte mère

Reprenez le levier pour déconnecter la seconde nappe de l'écran afin de pouvoir sortir la carte mère.
Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Préparer la batterie

Ôtez les stickers de protection présents sur le nouveau bloc écran avant de vous attaquer au remontage de votre appareil.

Suivez les étapes une par une dans le sens contraire pour placer l'ensemble des éléments de votre Poco M3 Pro.

Il vous reste la batterie à installer ? Dans ce cas, attrapez une paire de ciseaux pour séparer les stickers.
Retirez la protection bleue puis collez la languette au dos de la batterie en faisant attention à bien laisser dépasser la partie noire.
Pièces
Stickers de batterie Universels pour smartphone 2.90€
Etape 14

Etape 14 Installer la batterie dans le nouveau bloc écran

Une fois les stickers en place, ôtez la seconde protection bleue puis repliez la languette sur le devant de la batterie.

Réitérez la manipulation pour le second stickers.

Conseils pour le remontage

Disposez la plaquette intermédiaire avant de refermer votre smartphone.

Nettoyez les résidus de stickers présents sur le châssis et sur la vitre arrière afin de pouvoir par la suite, appliquez un filet de colle B-7000 sur tout le contour du téléphone.

Laissez sécher environ 45 minutes en laissant votre smartphone sous presse à l'aide de pinces ou de gros livres.

Outils
Colle
Levier Nylon
