Changement du connecteur de charge sur Galaxy S20 Plus

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S20 Plus
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Votre connecteur de charge est endommagé

Votre téléphone n'est pas reconnu par un ordinateur

Vous devez changer le connecteur de charge de votre Samsung Galaxy S20 plus car le câble n'est pas détecté ? Vous voulez de l'aide ? Vous êtes au bon endroit, Brico-Phone vous guidera pas à pas avec ce tutoriel afin de retrouver un téléphone fonctionnel.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Au préalable, vous devez connaître votre modèle de téléphone afin de commander le bon connecteur de charge, les outils et de suivre le bon tutoriel. Pour cela et si votre écran fonctionne toujours, allez dans téléphone et tapez *#06# pour avoir le numéro IMEI de votre smartphone, pour le retranscrire dans la rubrique associée de notre page d'accueil.

Vous pouvez maintenant l'éteindre, il existe deux méthodes pour mettre hors tension votre appareil :

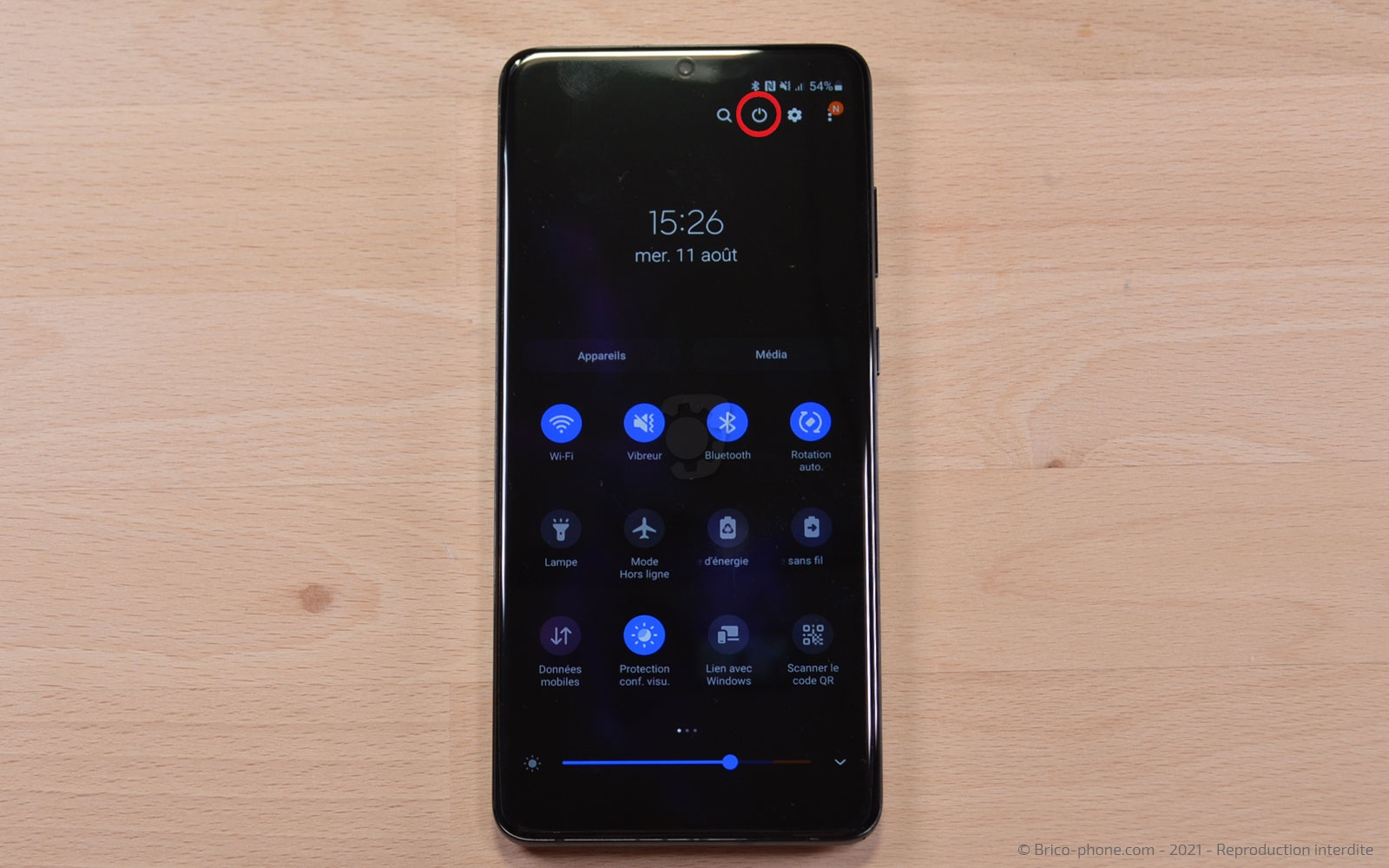

- La première consiste a faire glisser le menu du haut afin d'accéder au bouton power (photo 3), puis de cliquer sur "éteindre". Cela s'applique quand Bixby est associé au bouton de droite.

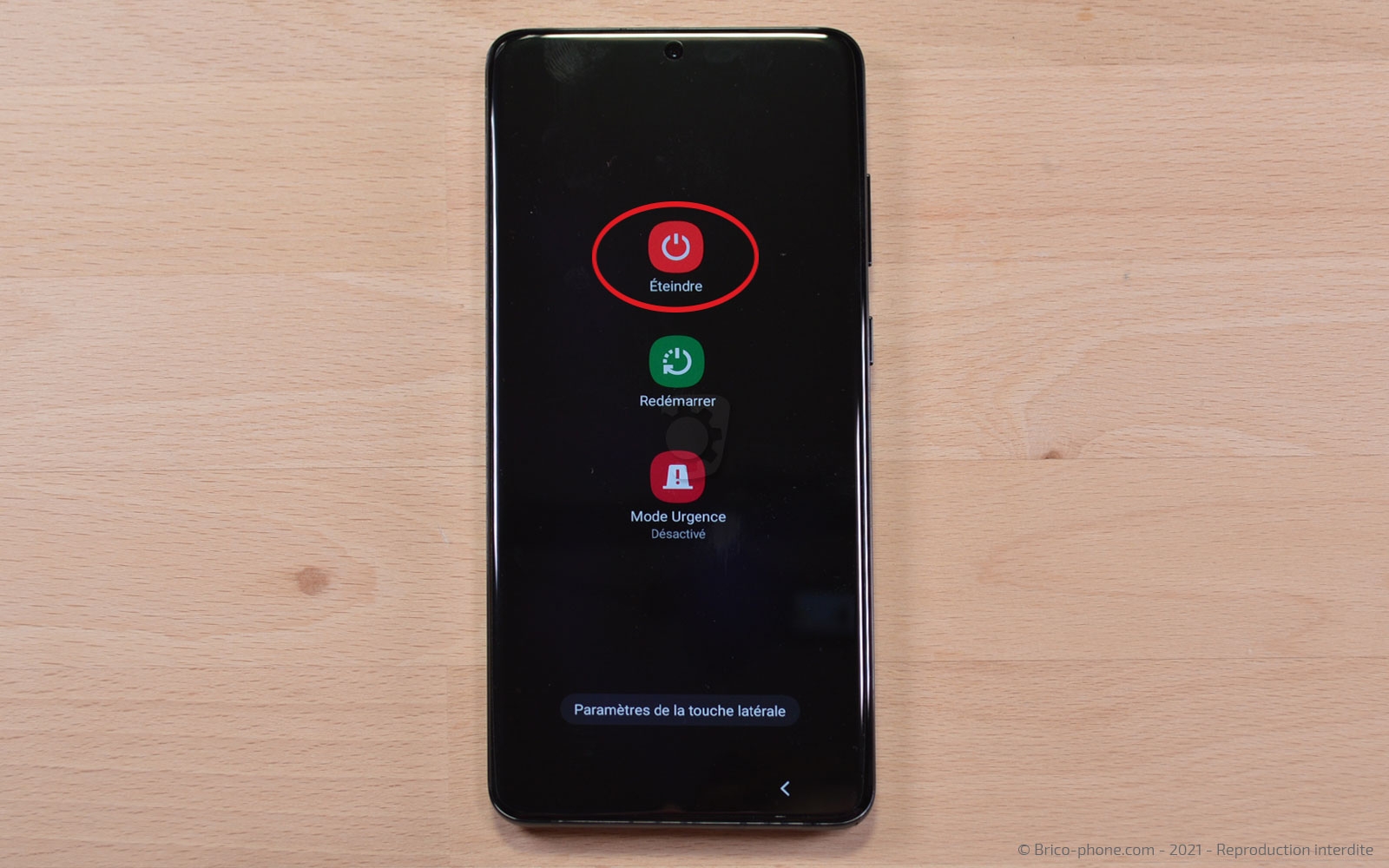

- La seconde consiste à maintenir le bouton power de droite afin d'avoir un menu et de cliquer sur "éteindre".
Etape 1

Etape 1 Retirer le tiroir sim

Munissez-vous de l'outil sim afin d'extraire le rack sim du téléphone.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour avoir accès à l'intérieur du téléphone, il faut chauffer la vitre arrière afin de ramollir son sticker.

Pour cela, nous vous proposons deux manipulations :
- Utilisez le coussin chauffant disponible avec le kit de réparation que vous aurez au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes.
- Le décapeur thermique est la deuxième possibilité, avec lequel vous devez chauffer le pourtour de la vitre arrière pendant 20/30 secondes à 80 degrés.

Ensuite, insérez le médiateur en métal troué entre le châssis et la vitre arrière, tout en tirant sur la ventouse collée au bas de la coque. une fois l'interstice créé, insérez les médiators en plastique rouge puis retirez celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ôter la vitre arrière

Faites le tour du téléphone avec les médiators, afin de séparer la vitre arrière du châssis pour l'ôter.
Outils
Médiator
Etape 4

Etape 4 Libérer l'antenne NFC et le cache

Avec le tournevis cruciforme, dévissez les 10 vis qui maintiennent le cache et l'antenne NFC.
Outils
Tournevis Cruciforme
Etape 5

Etape 5 Retirer l'antenne NFC et le cache

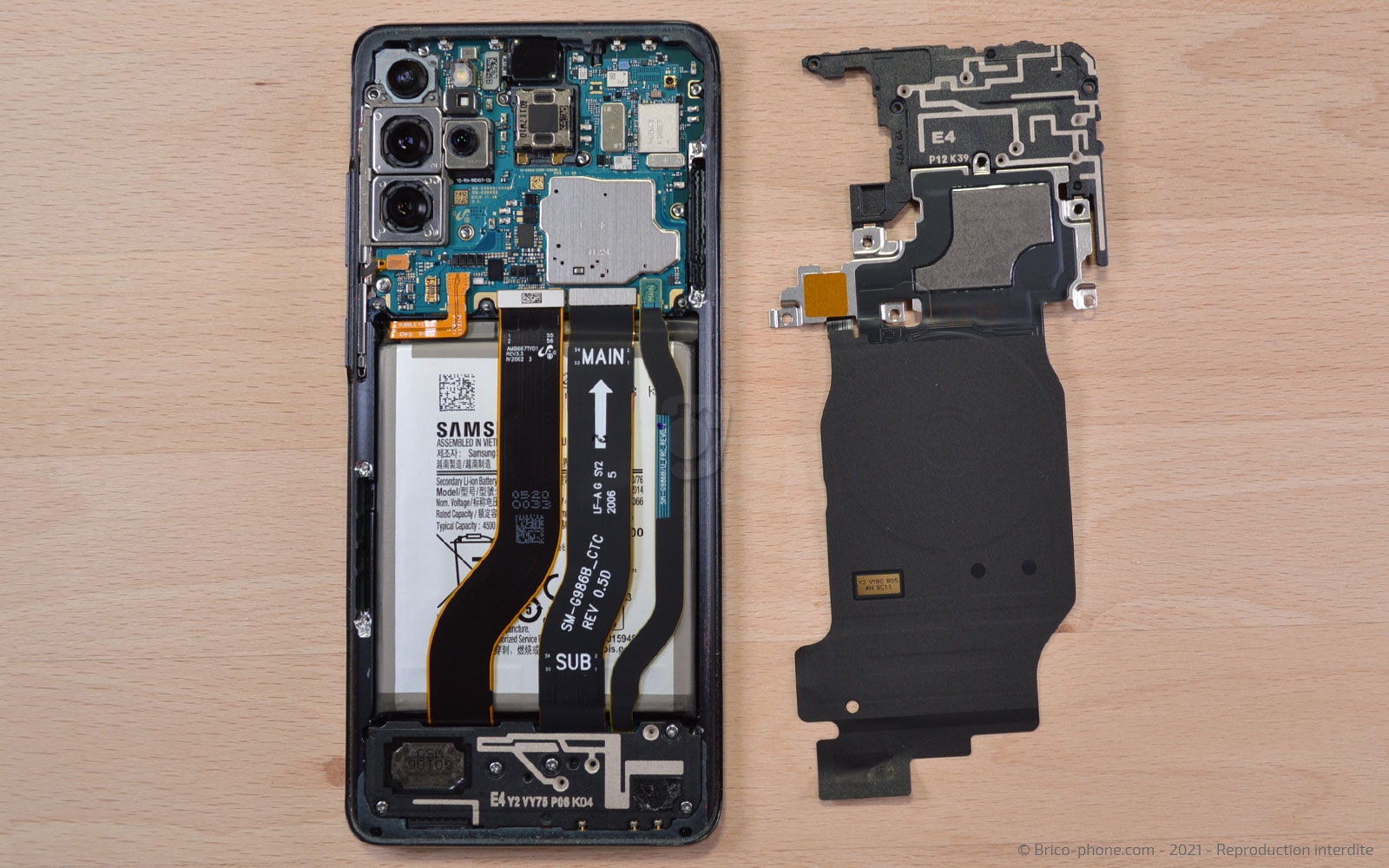

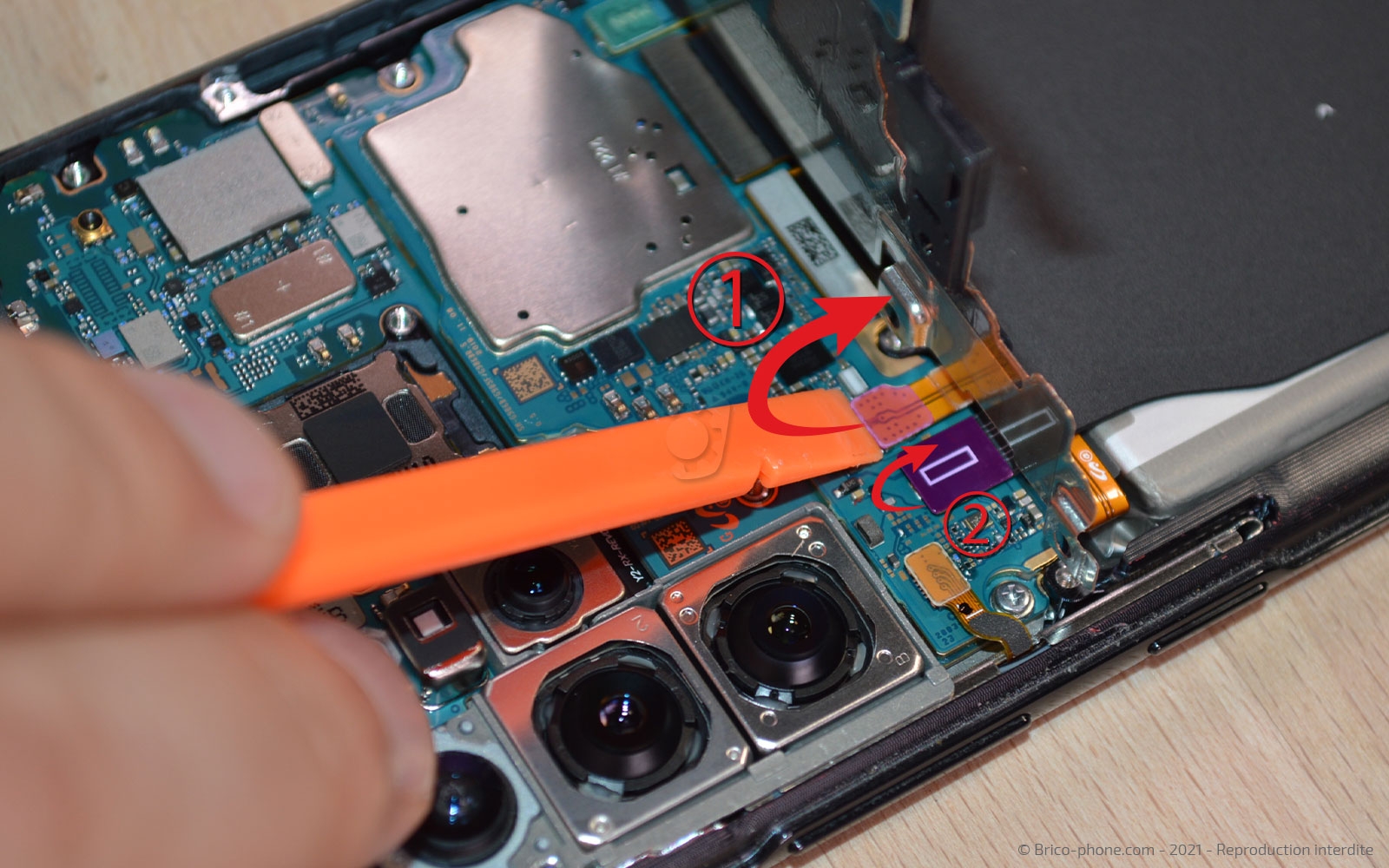

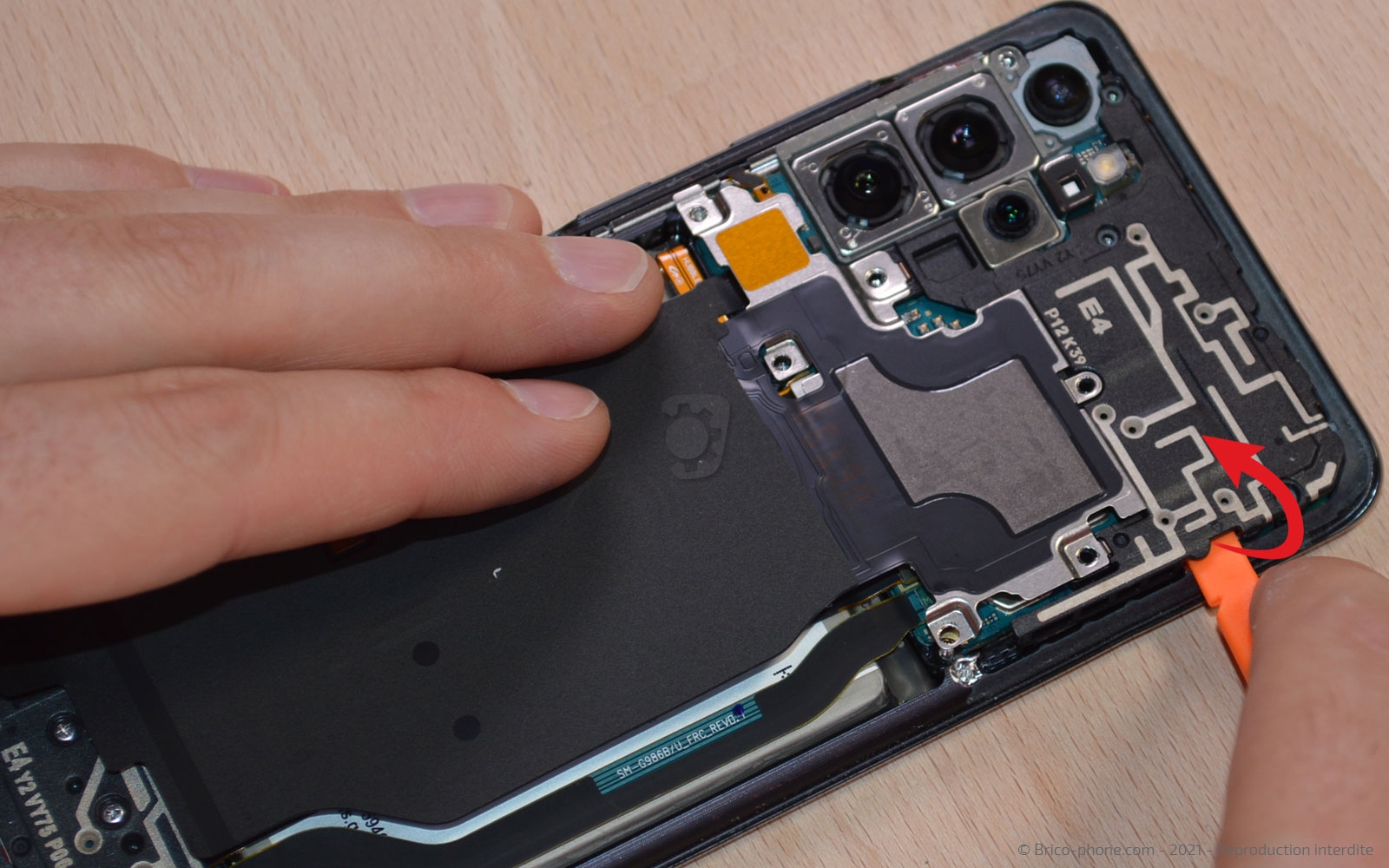

Décollez la partie basse de la nappe NFC qui est sur le HP externe avec le levier. Toujours avec le même ustencile, déclipsez le cache puis soulevez la partie métallique vers la nappe afin de déconnecter la batterie ainsi que la nappe NFC pour la retirer.
Outils
Levier Nylon
Etape 6

Etape 6 Extraire le HP externe

Dévissez les 5 vis du HP, puis soulevez-le avec le levier en nylon pour le retirer.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

Etape 7 Extraire le connecteur de charge

Déconnectez la nappe d'antenne et celle d'interconnexion du connecteur de charge avec le spudger.

Ensuite, dévissez les 3 vis cruciformes avant d'ôter le dock à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon

Conseil pour le remontage

Vous pouvez maintenant reprendre le tutoriel en sens inverse afin de procéder au montage du connecteur de charge.

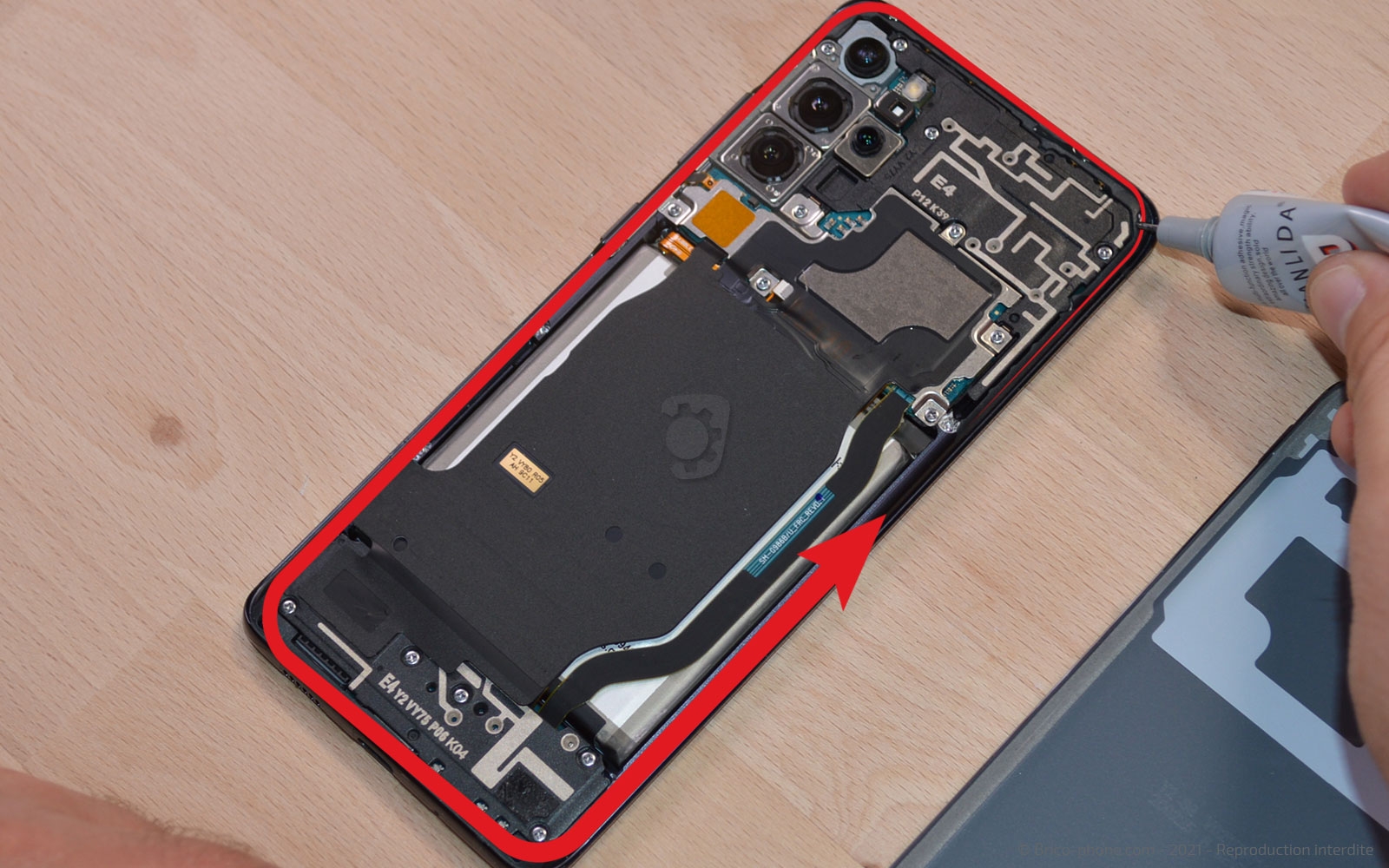

Retirez les résidus de stickers qui se trouvent sur le châssis ainsi que sur la vitre arrière, puis appliquez un léger filet de colle sur le pourtour du châssis avant de venir y poser la vitre arrière.

Il ne vous reste plus qu'à laisser le tout sous presse environ une heure.
Outils
Colle
Levier Nylon
