Changement du bloc écran sur Galaxy S20 Plus

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S20 Plus
Réparation
Note de réparabilité 11/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran est endommagé, rayé...

La caméra avant de votre smartphone est cassée

Vous n'avez plus d'affichage

La vitre ou le LCD de votre Samsung Galaxy S20 Plus est cassé ? En suivant ce tutoriel détaillé étape par étape, illustré par des photos et une vidéo, vous serez guidé dans le processus de remplacement du bloc écran de votre appareil. Ce guide pratique est conçu pour vous permettre de réaliser cette réparation vous-même, sans avoir à faire appel à un professionnel.

Suivez attentivement nos instructions, vous découvrirez comment démonter l'ancien écran et installer le nouveau, le tout de manière fluide et sans rencontrer de difficultés majeures. Ce tutoriel est une ressource précieuse pour tous ceux qui souhaitent réparer leur Samsung Galaxy S20 Plus de manière efficace et économique.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Au préalable, vous devez connaître votre modèle de téléphone afin de commander le bon écran, les outils et de suivre le bon tutoriel. Pour cela et si votre écran fonctionne toujours, allez dans téléphone et tapez *#06# pour avoir le numéro IMEI de votre smartphone, pour le retranscrire dans la rubrique associée de notre page d'accueil.

Vous pouvez maintenant l'éteindre de deux manières différentes :
- La première consiste a faire glisser le menu du haut afin d'accéder au bouton power (photo 3), puis de cliquer sur "éteindre". Cela s'applique quand Bixby est associé au bouton de droite.
- La seconde consiste à maintenir le bouton power de droite afin d'avoir un menu et de cliquer sur "éteindre".
Etape 1

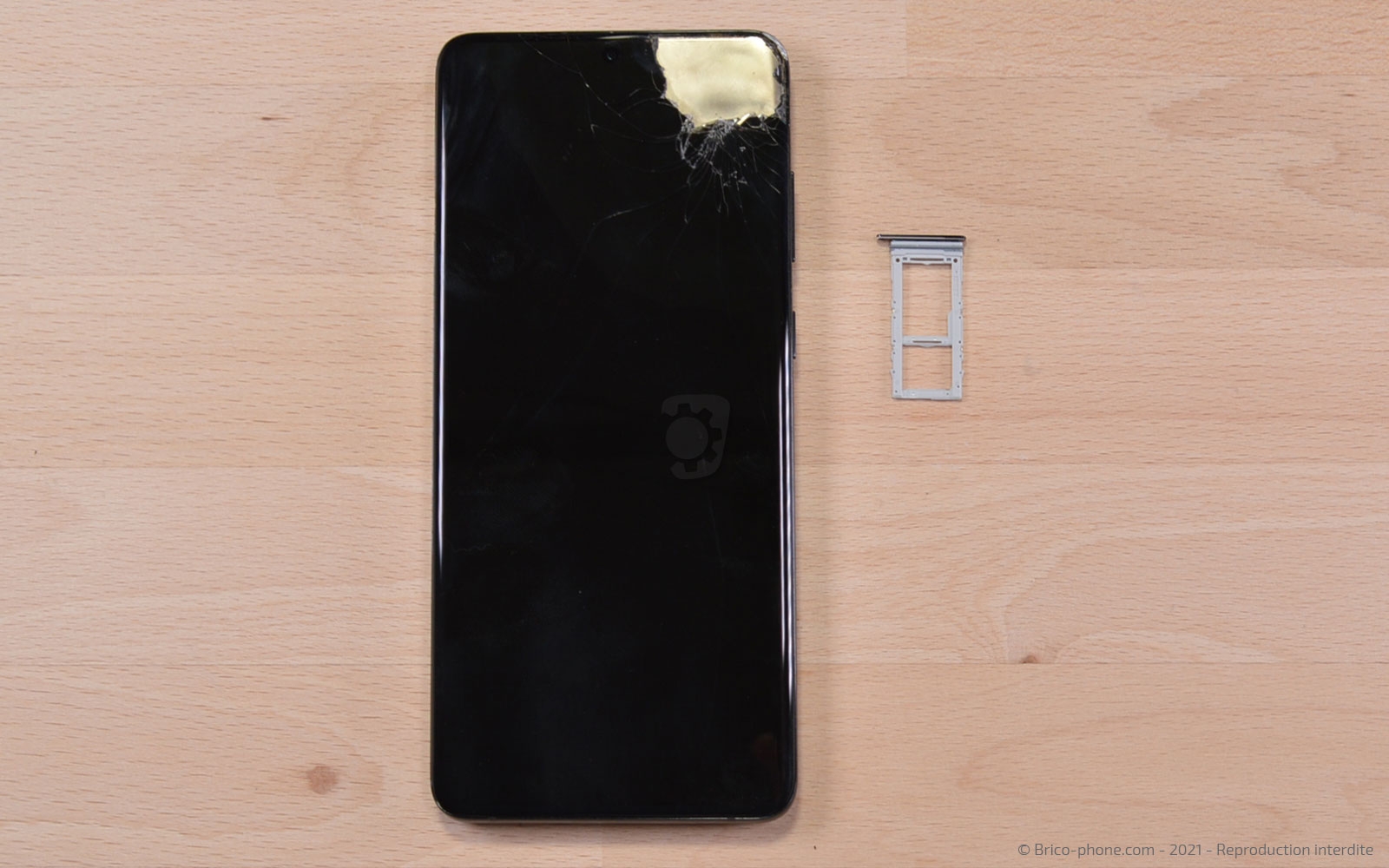

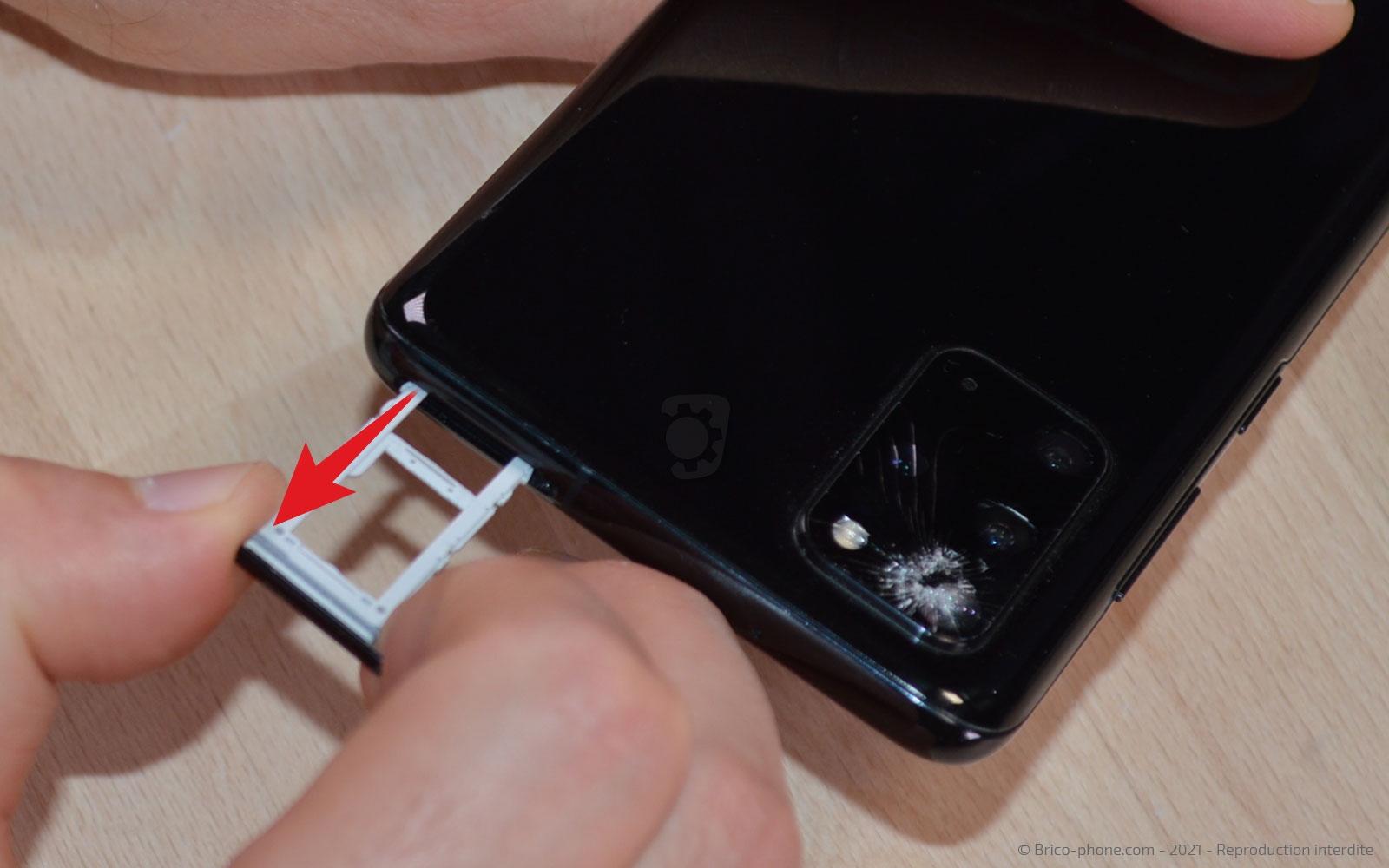

Etape 1 Retirer le tiroir sim

Munissez-vous de l'outil sim afin d'extraire le rack sim du téléphone.
Outils
SIM
Etape 2

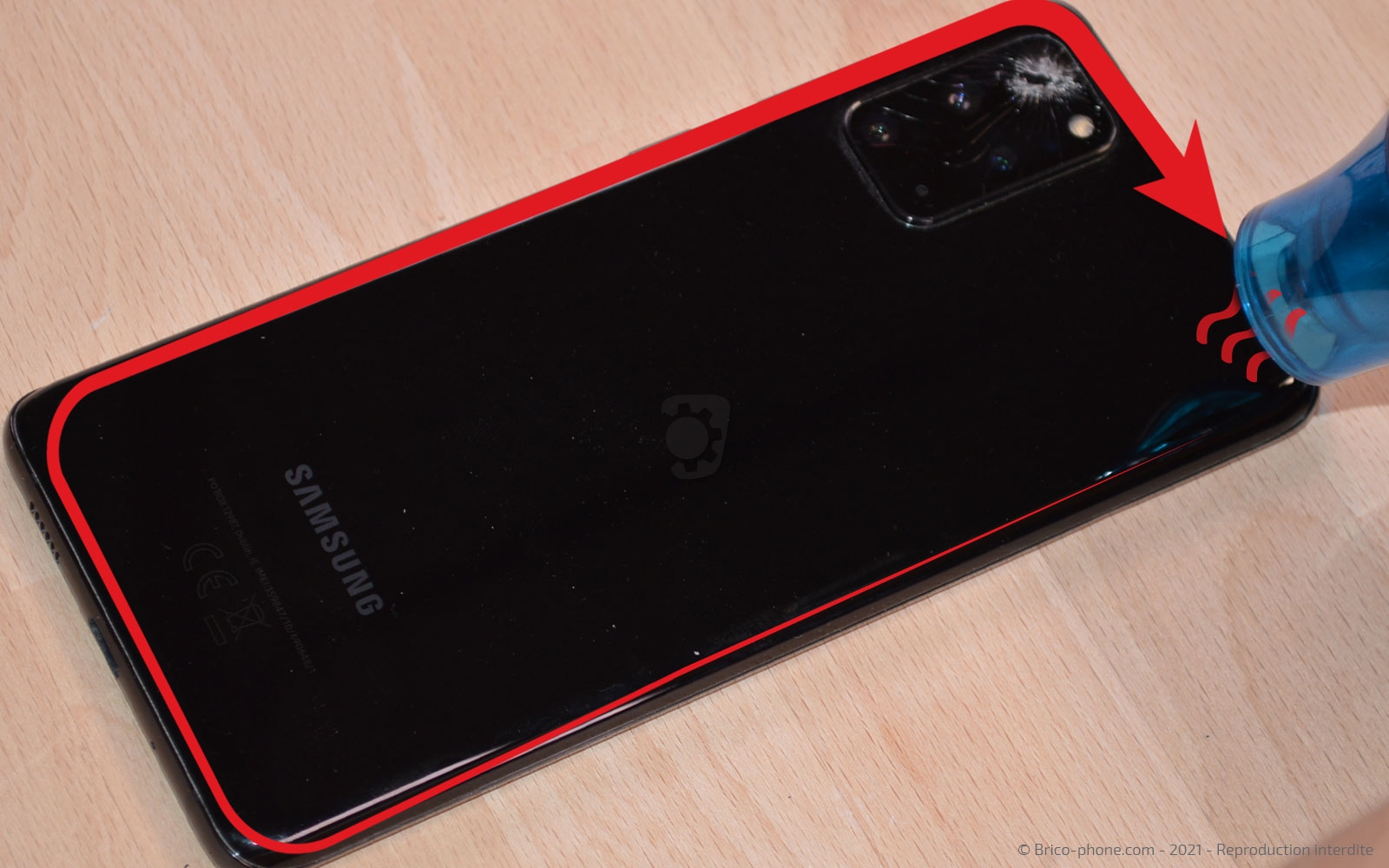

Etape 2 Chauffer la vitre arrière

Pour avoir accès à l'intérieur du téléphone, il faut chauffer la vitre arrière afin de ramollir son sticker.

Pour cela, nous vous proposons deux manipulations :
- Utilisez le coussin chauffant disponible avec le kit de réparation que vous aurez au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes.
- Le décapeur thermique est la deuxième possibilité, avec lequel vous devez chauffer le pourtour de la vitre arrière pendant 20/30 secondes à 80 degrés.

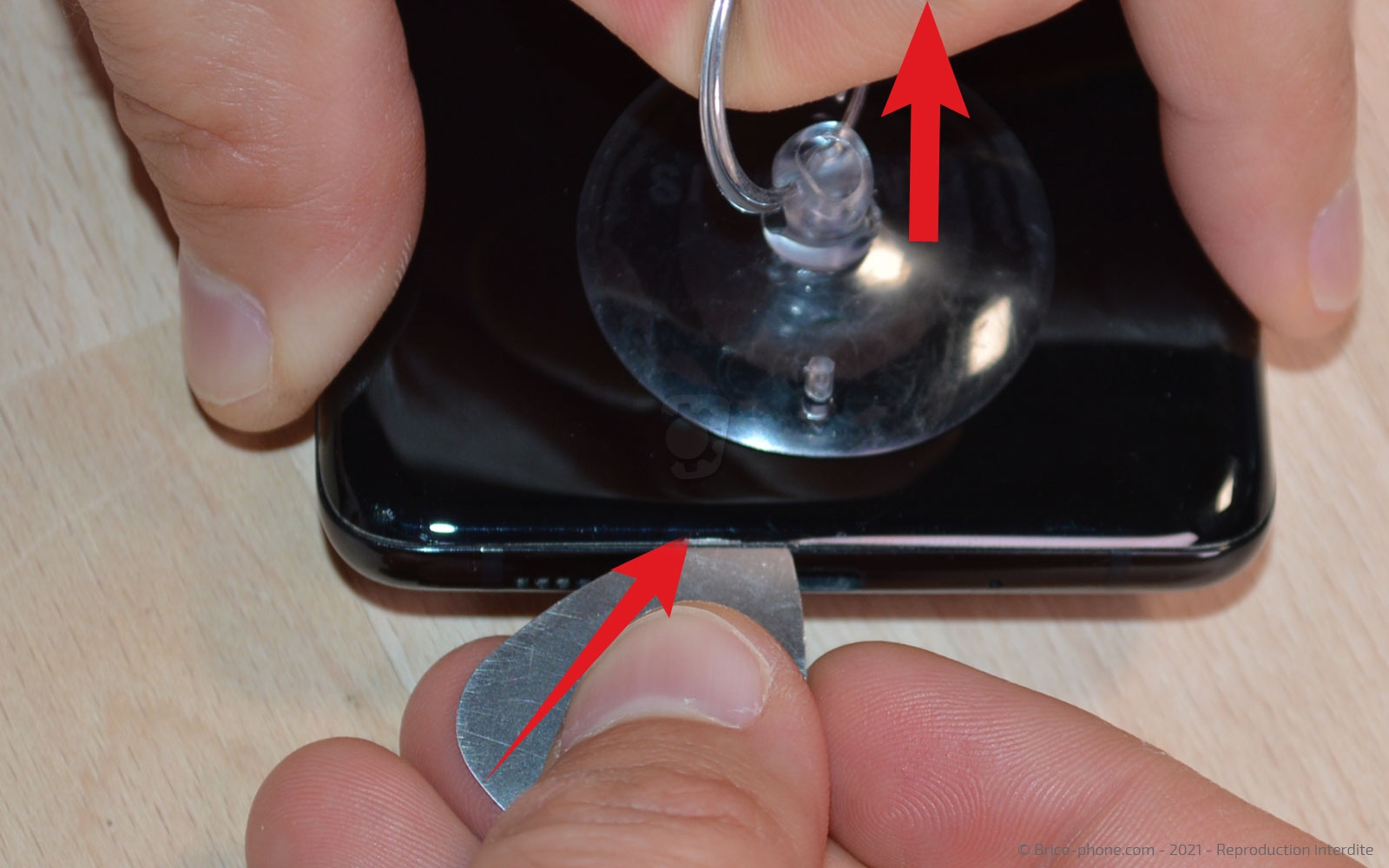

Ensuite, insérez le médiateur en métal troué entre le châssis et la vitre arrière, tout en tirant sur la ventouse collée au bas de la coque.
Une fois l'interstice créé, insérez les médiators en plastique rouge puis retirez celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ôter la vitre arrière

Faites le tour du téléphone avec les médiators, afin de séparer la vitre arrière du châssis pour l'ôter.
Outils
Médiator
Etape 4

Etape 4 Libérer l'antenne NFC et le cache

Avec le tournevis cruciforme, dévissez les 10 vis qui maintiennent le cache et l'antenne NFC.
Outils
Tournevis Cruciforme
Etape 5

Etape 5 Retirer l'antenne NFC et le cache

Décollez la partie basse de la nappe NFC qui se trouve sur le HP externe avec le levier.

Toujours avec le même ustensile, déclipsez le cache puis soulevez la partie métallique vers la nappe afin de déconnecter la batterie ainsi que la nappe NFC pour la retirer.
Outils
Levier Nylon
Etape 6

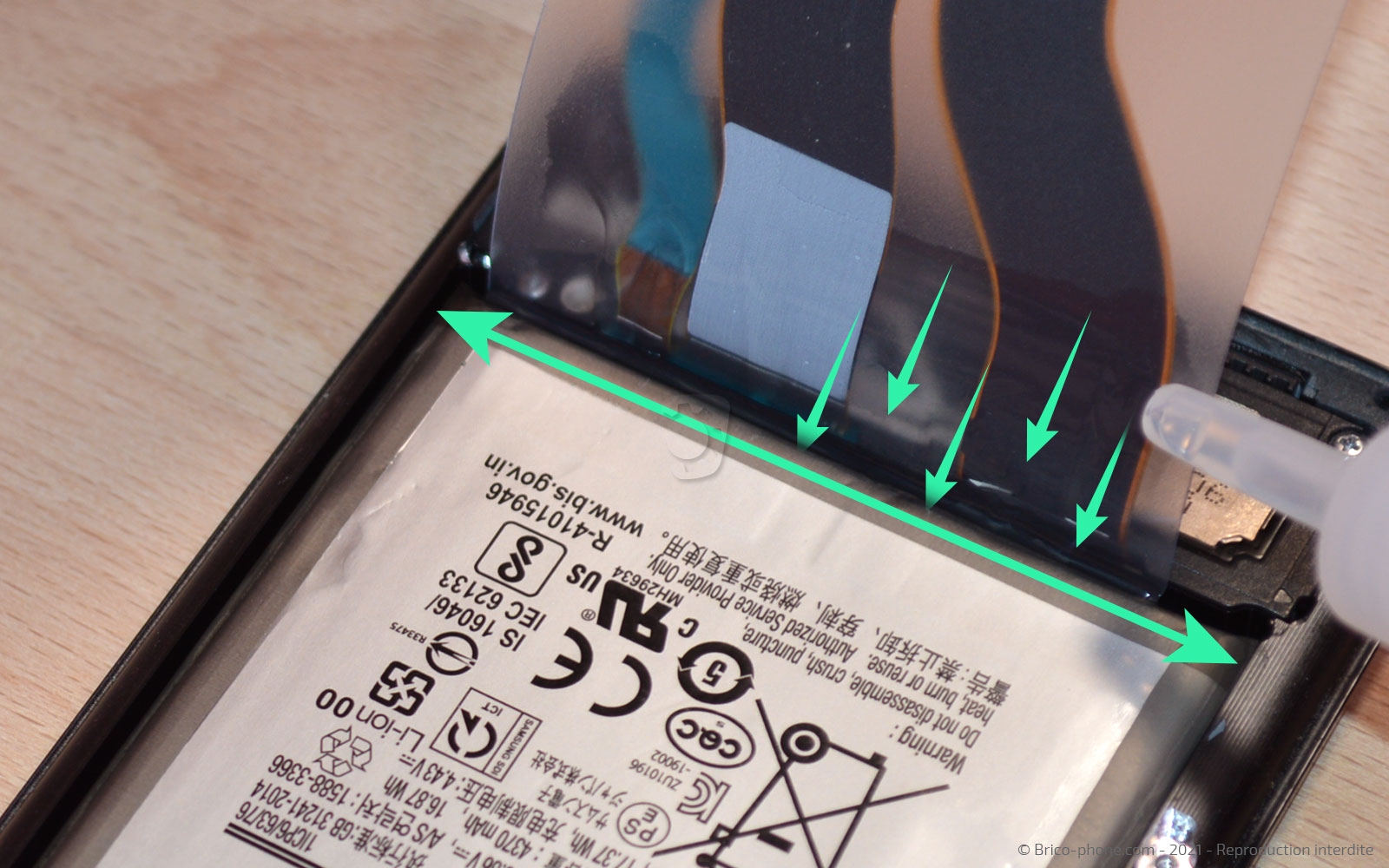

Etape 6 Appliquer le liquide iRemover

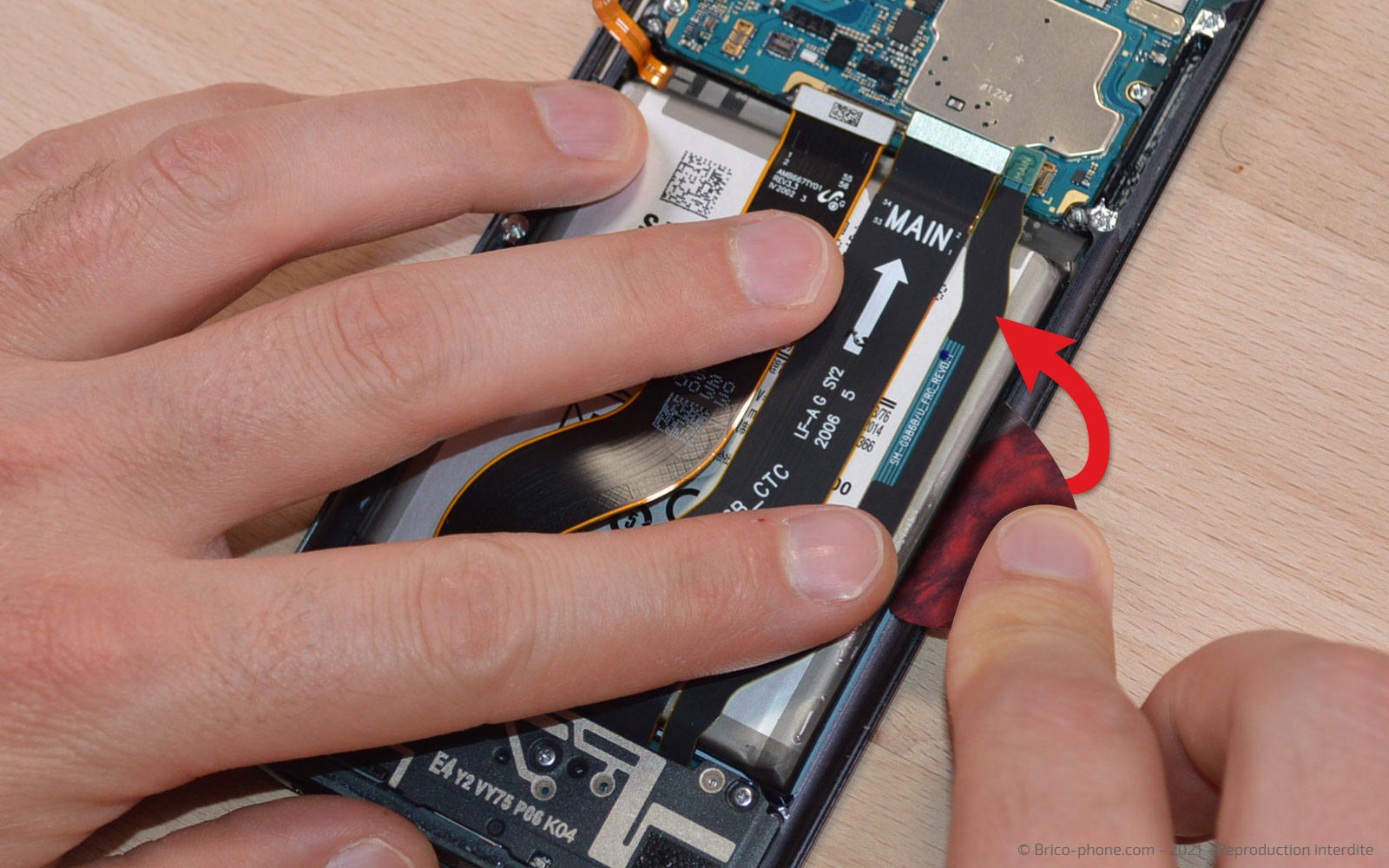

Déconnectez de la carte-mère, la nappe d'antenne, celle d'interconnexion puis celle de l'écran à l'aide du spudger.

Insérez la carte fine transparente sur la droite de la batterie afin d'y faire couler du liquide, puis sur le bas. Vous pouvez aussi en mettre sur la gauche de celle-ci.

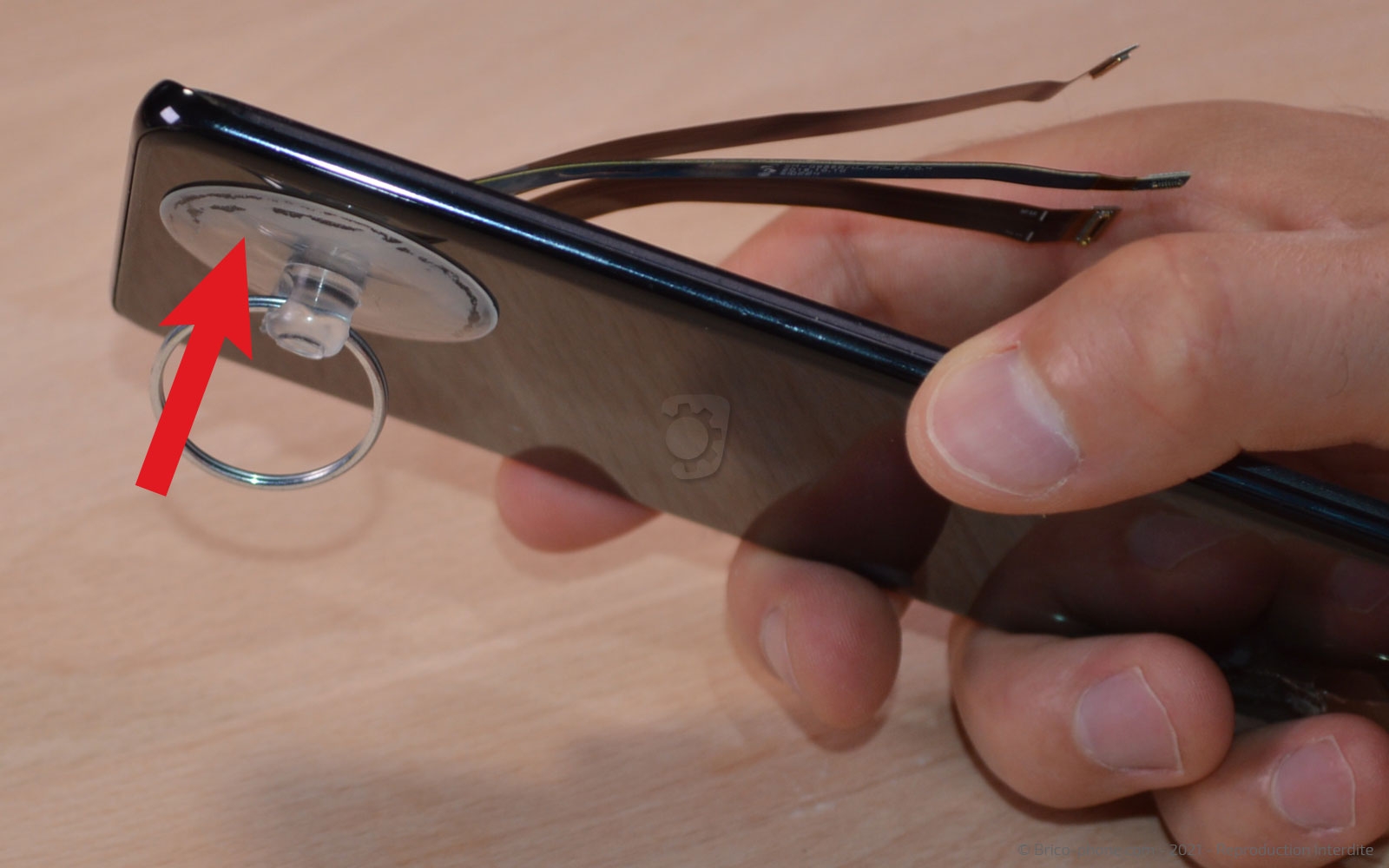

Placez la ventouse sur l'écran en bas afin que le liquide se répande sous la batterie, laissez-le agir environ 30/40 minutes.
Outils
Carte PVC
Levier Nylon
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 7

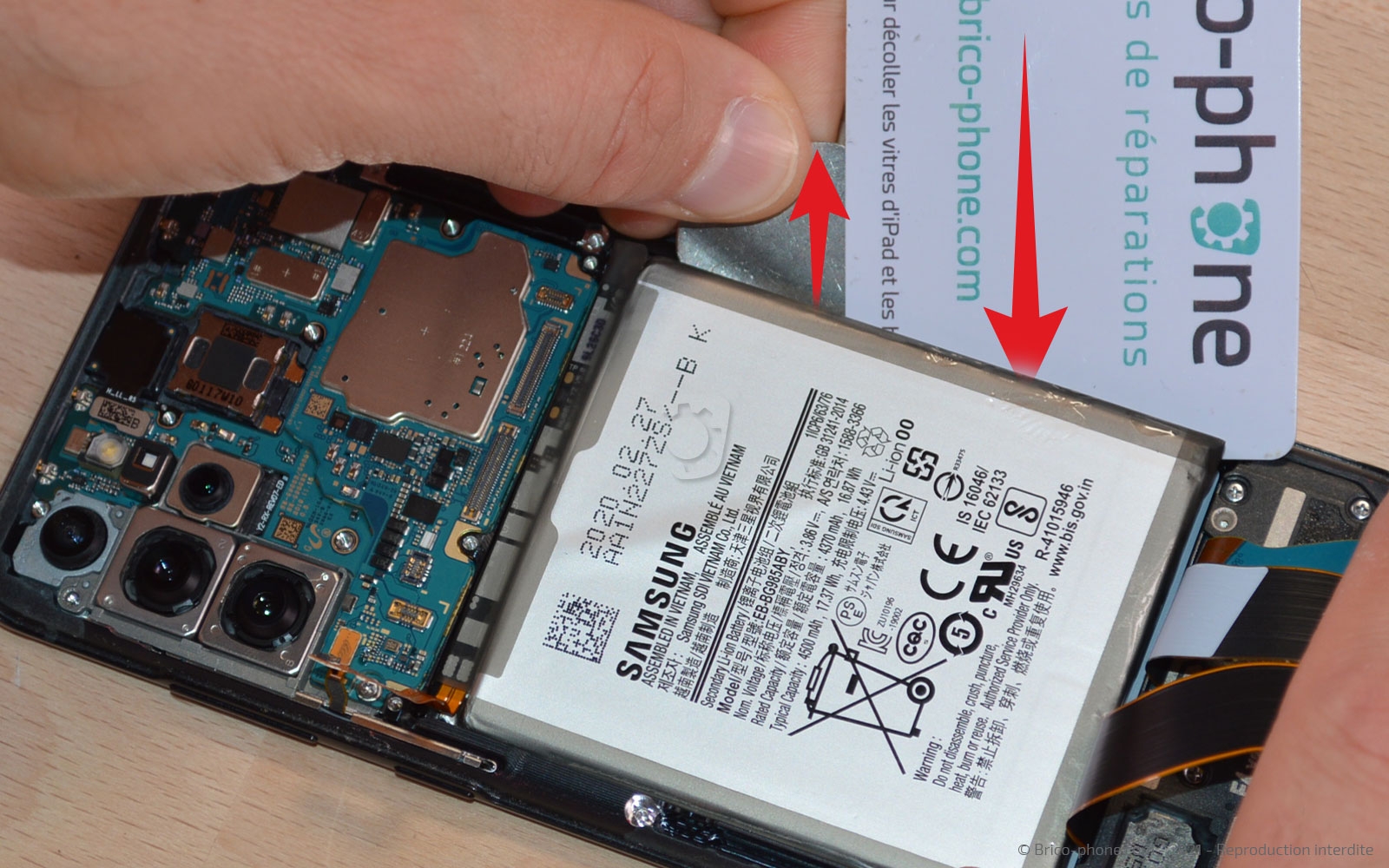

Etape 7 Extraire la batterie

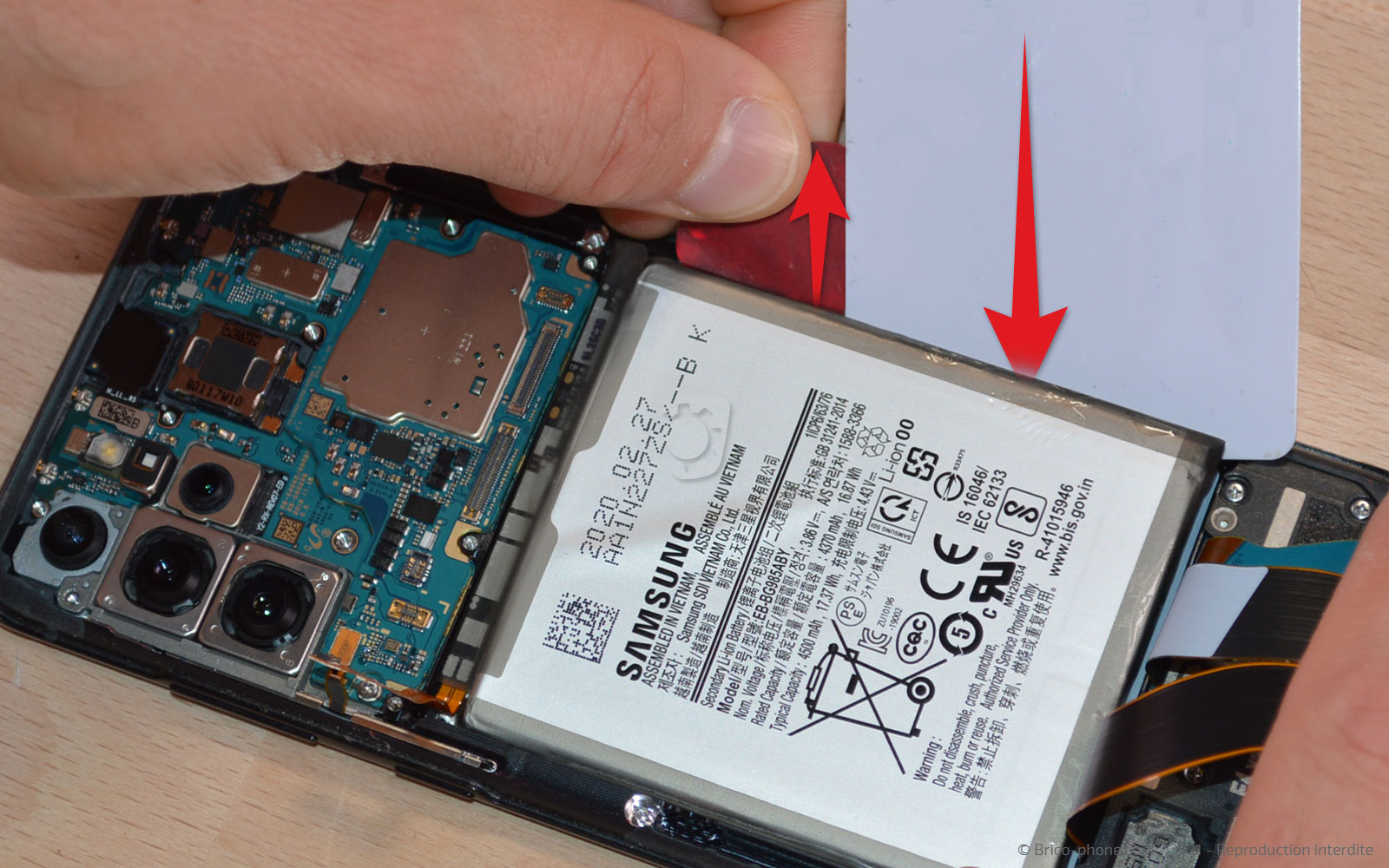

Faites levier sur le côté de la batterie avec le médiator en métal pour soulever la batterie.

Vous pouvez ensuite insérer la carte en PVC pour extraire celle-ci.

Une fois la batterie retirée, nettoyez-la s'il reste du liquide dessous.
Outils
Médiator
Etape 8

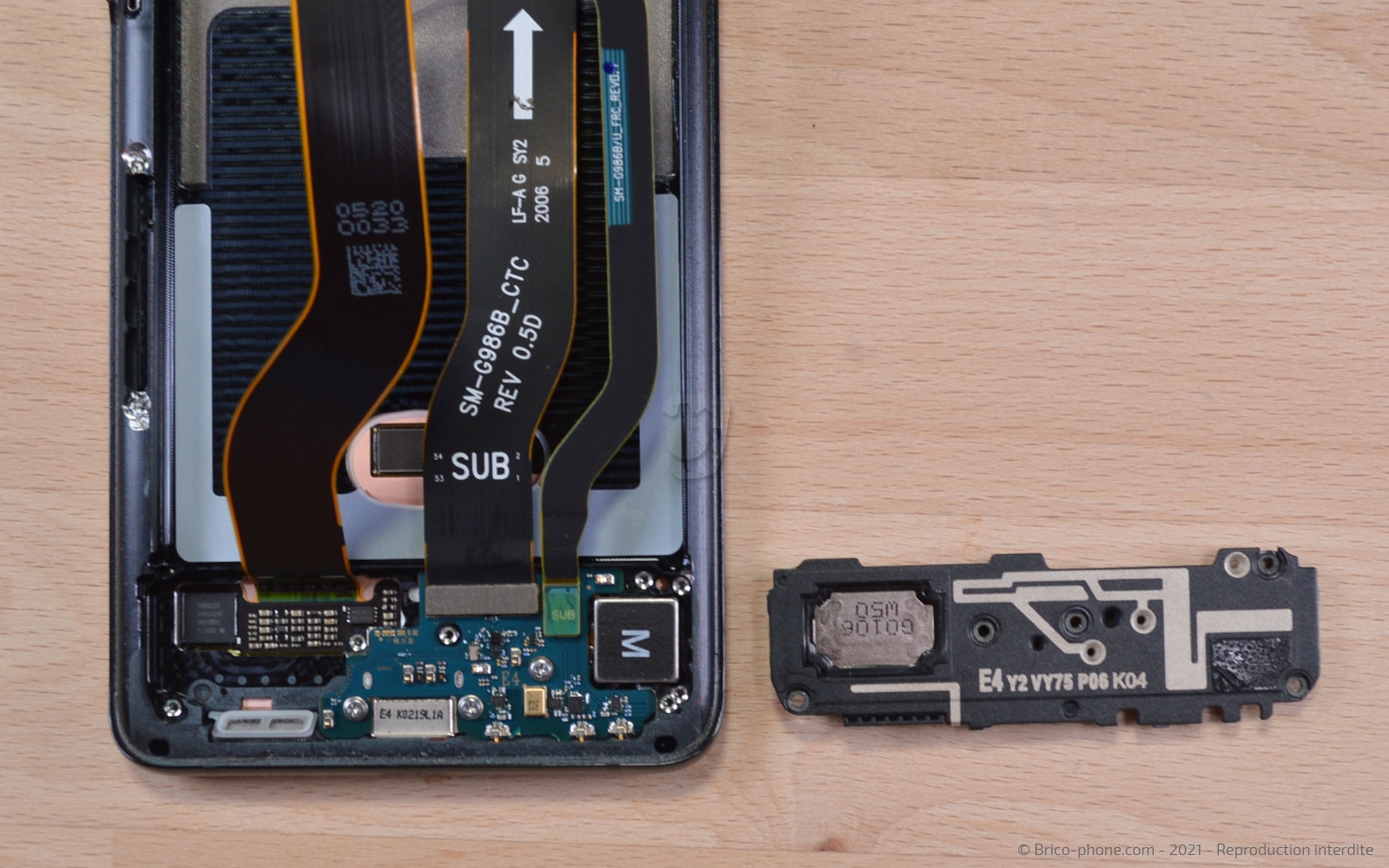

Etape 8 Extraire le HP externe

Dévissez les 5 vis du HP, puis soulevez-le avec le levier en nylon pour le retirer.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 9

Etape 9 Déconnecter les nappes

Déconnectez la nappe d'antenne et celle d'interconnexion du connecteur de charge avec le spudger.
Outils
Levier Nylon
Etape 10

Etape 10 Retirer le connecteur de charge

Retirez les 3 vis cruciformes avant de pouvoir extraire le dock de charge.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

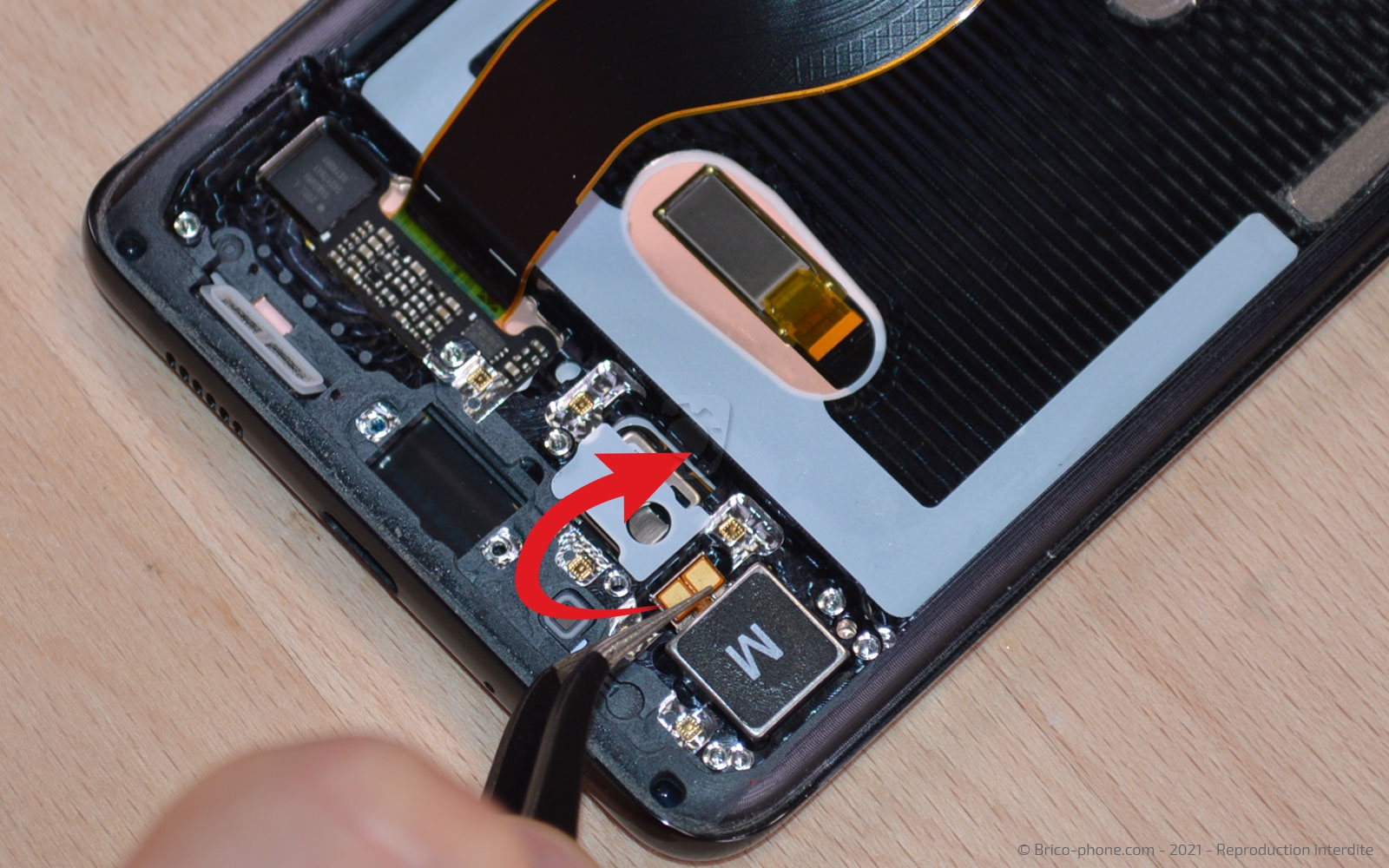

Etape 11 Ôter le vibreur

Chauffez légèrement le vibreur afin de l'ôter du châssis avec la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 12

Etape 12 Libérer la carte-mère

Déconnectez la nappe power/volume puis la caméra avant. Enfin, dévissez la vis cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 13

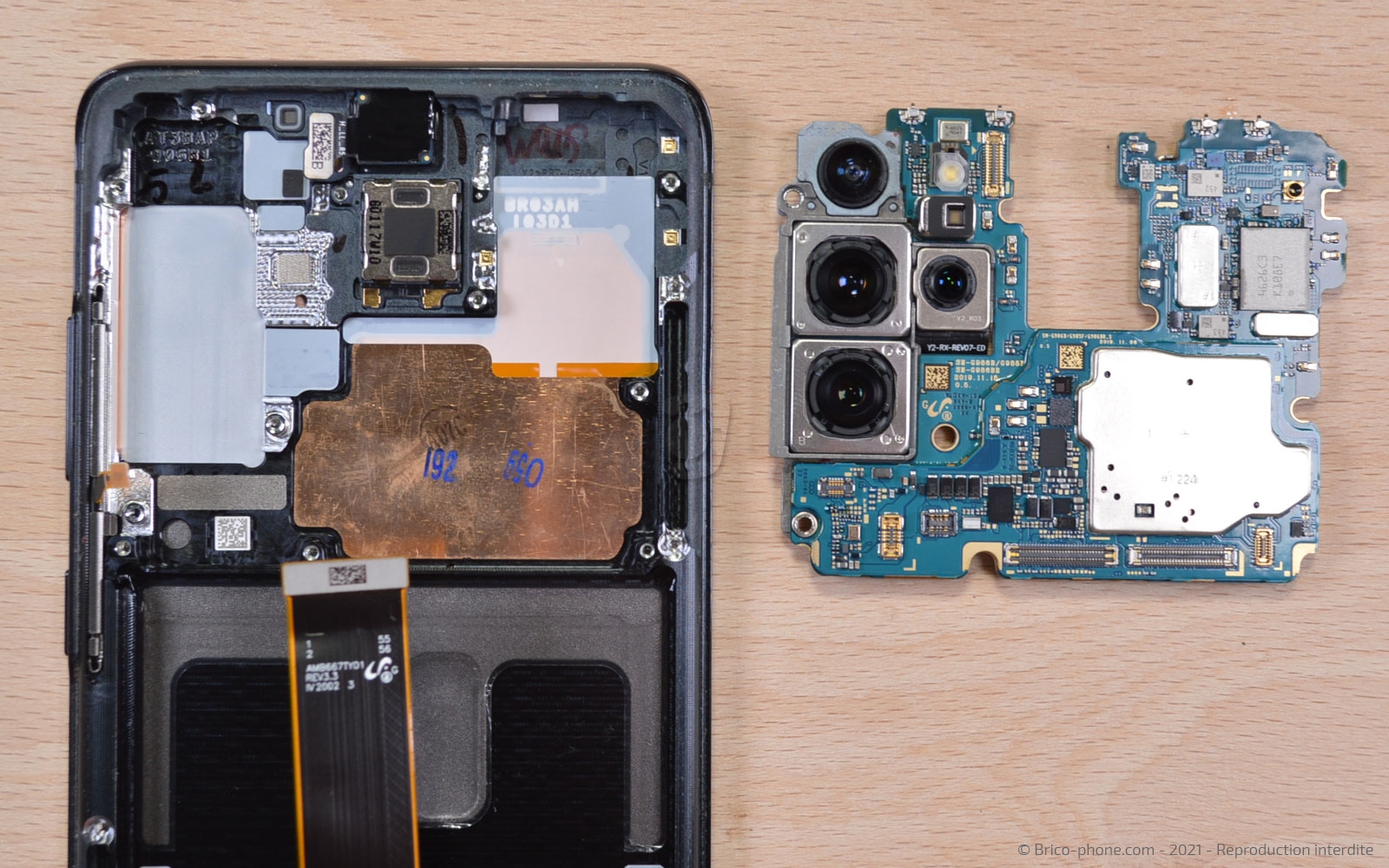

Etape 13 Extraire la carte-mère

Maintenant que la carte-mère n'est plus retenue, vous pouvez l'extraire du téléphone.
Outils
Levier Nylon
Etape 14

Etape 14 Retirer l'écouteur de l'oreille

Si vous avez opté pour un bloc écran compatible, vous allez devoir récupérer le haut-parleur interne.

Pour ce faire, chauffez le composant à l'aide d'un sèche-cheveux ou du décapeur thermique.
Puis, glissez la pincette sous l'écouteur de l'oreille pour l'extraire du bloc écran défectueux.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Poser les stickers de batterie universel

Coupez les stickers à la bonne taille à l'aide d'une paire de ciseaux, puis séparez-les.

Retirez la protection bleue afin de les positionner sous la batterie à droite et à gauche de celle-ci. Appuyez bien dessus pour qu'ils adhèrent à la batterie.
Pièces
Stickers de batterie Universels pour smartphone 2.90€
Etape 16

Etape 16 Poser les stickers de batterie universel (2)

Sur la partie noire des languettes, retirez la protection bleue afin de venir la coller sur le dessus de la batterie. Faites de même pour la seconde.

Il ne vous reste plus qu'à retirer la protection rose pour installer la batterie dans le châssis.
Pièces
Stickers de batterie Universels pour smartphone 2.90€

Conseil pour le remontage

Vous pouvez maintenant reprendre le tutoriel en sens inverse afin de procéder au montage du nouveau bloc écran.

N'oubliez pas de retirer tous les stickers de protection. Puis sur le châssis ainsi que sur la vitre arrière, nettoyez les résidus de stickers avant d'appliquer un léger filet de colle sur le pourtour du châssis avant de venir y poser la vitre arrière.

Il ne vous reste plus qu'à laisser le tout sous presse environ une heure.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
