Démontage complet sur Galaxy S20 Plus

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S20 Plus
Réparation
Note de réparabilité 11/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

Aperçu des différentes pièces du Samsung Galaxy S20 Plus

Changer les petits composants comme le vibreur, HP externe, ...

Vous possédez un Samsung Galaxy S20 plus et vous souhaitez savoir ce qu'il a dans le ventre ? Vous l'avez malmené et vous ne pouvez plus faire de photos ?
Votre téléphone ne sonne plus ou vous n'entendez plus vos correspondants à l'oreille ?

Quelque soit la panne, Brico-Phone vous propose de suivre ce guide de démontage complet qui vous permettra de changer l'écouteur de l'oreille, le HP externe ou même les caméras de votre téléphone tout seul, sans passer par un réparateur.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Au préalable, vous devez connaître votre modèle de téléphone afin de commander le bon composant, les outils et de suivre le bon tutoriel. Pour cela et si votre écran fonctionne toujours, allez dans téléphone et tapez *#06# pour avoir le numéro IMEI de votre smartphone, pour le retranscrire dans la rubrique associée de notre page d'accueil.

Vous pouvez maintenant l'éteindre de 2 façons différentes :
- La première consiste à faire glisser le menu du haut afin d'accéder au bouton power (photo 3), puis de cliquer sur "éteindre". Cela s'applique quand Bixby est associé au bouton de droite.
- La seconde consiste à maintenir le bouton power de droite afin d'avoir un menu et de cliquer sur "éteindre".
Etape 1

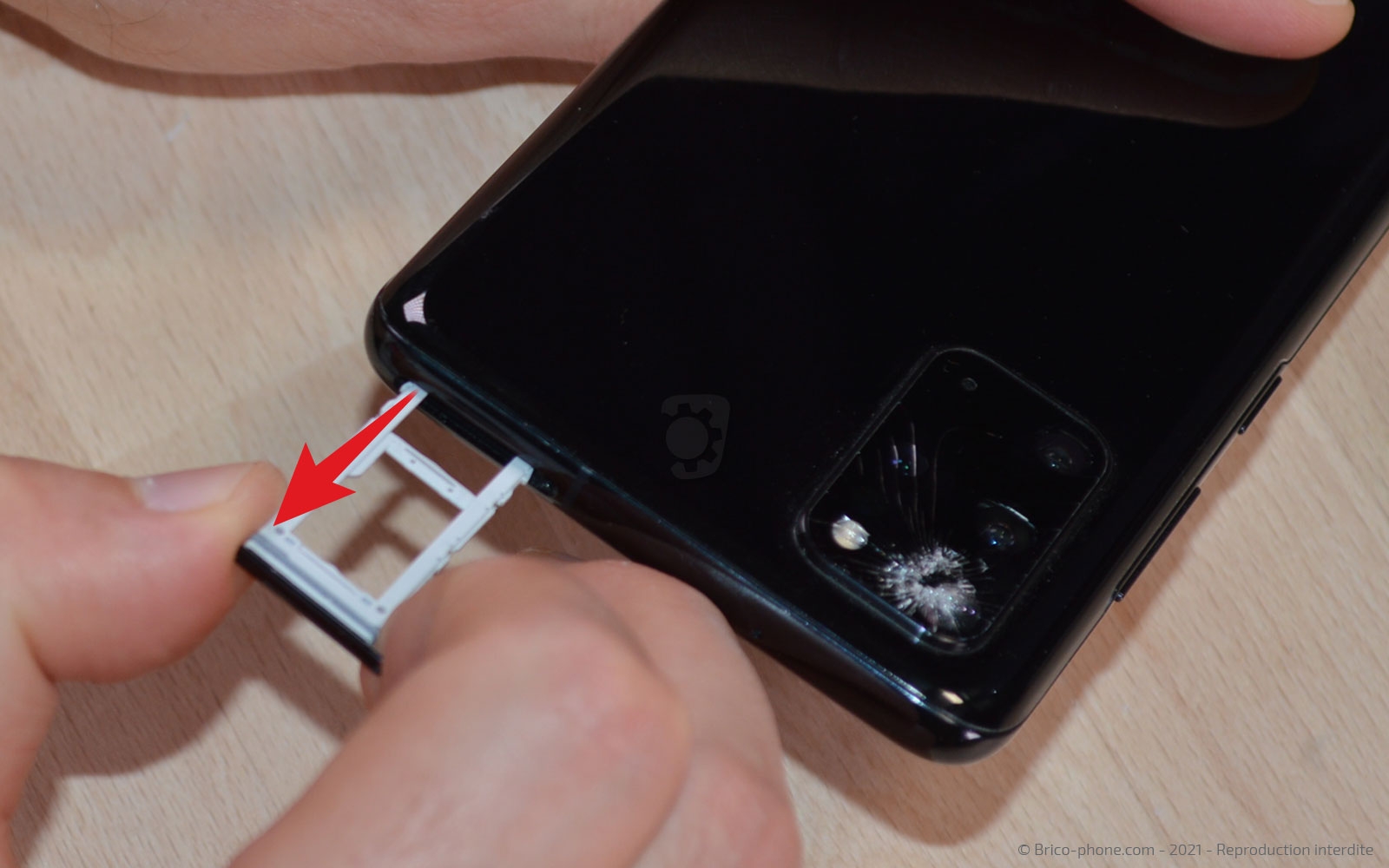

Etape 1 Retirer le tiroir sim

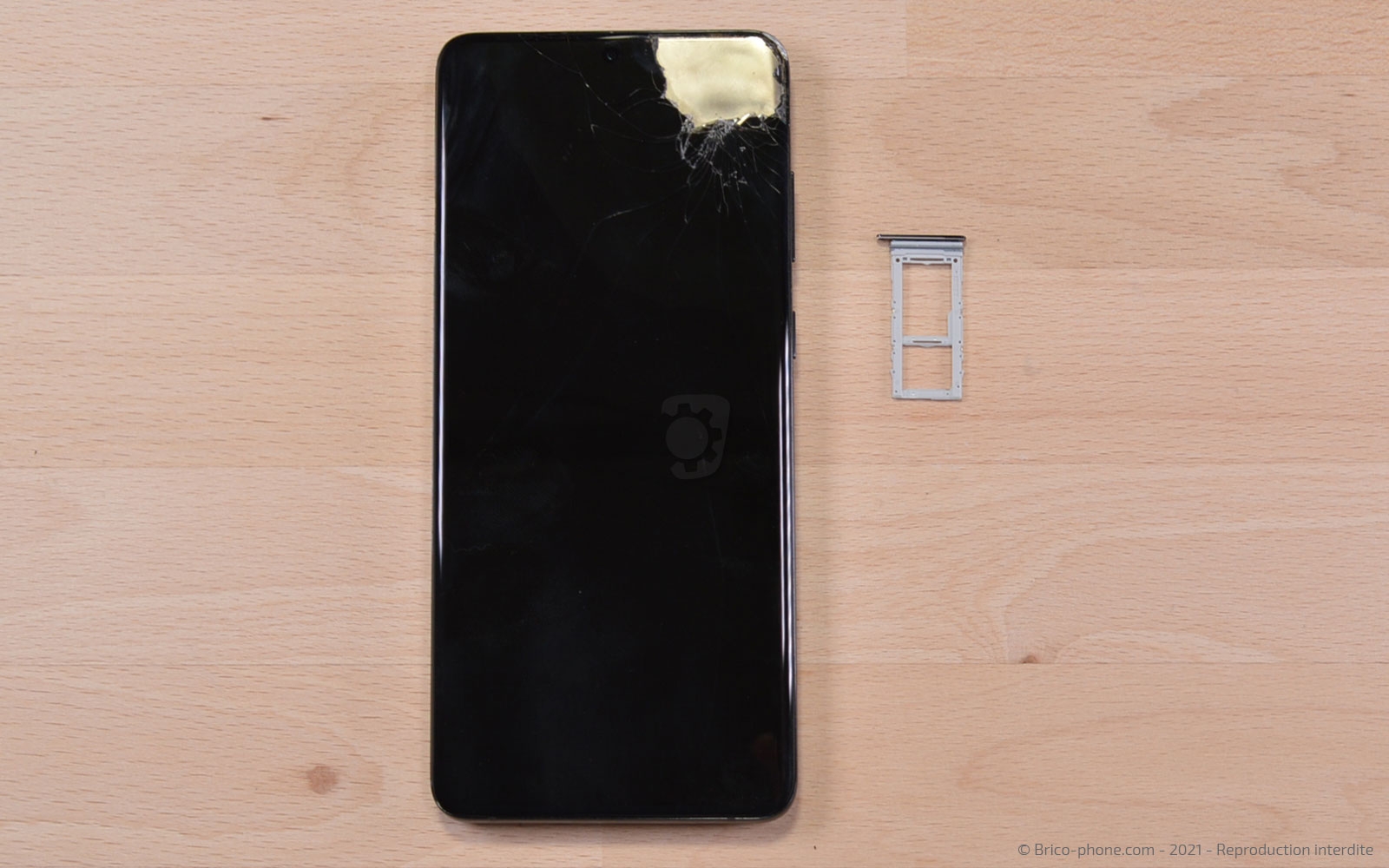

Munissez-vous de l'outil sim afin d'extraire le racksim du téléphone.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour avoir accès à l'intérieur du téléphone, il faut chauffer la vitre arrière afin de ramollir son sticker.

Pour cela, nous vous proposons deux manipulations :

- Utilisez le coussin chauffant disponible avec le kit de réparation que vous aurez au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes.

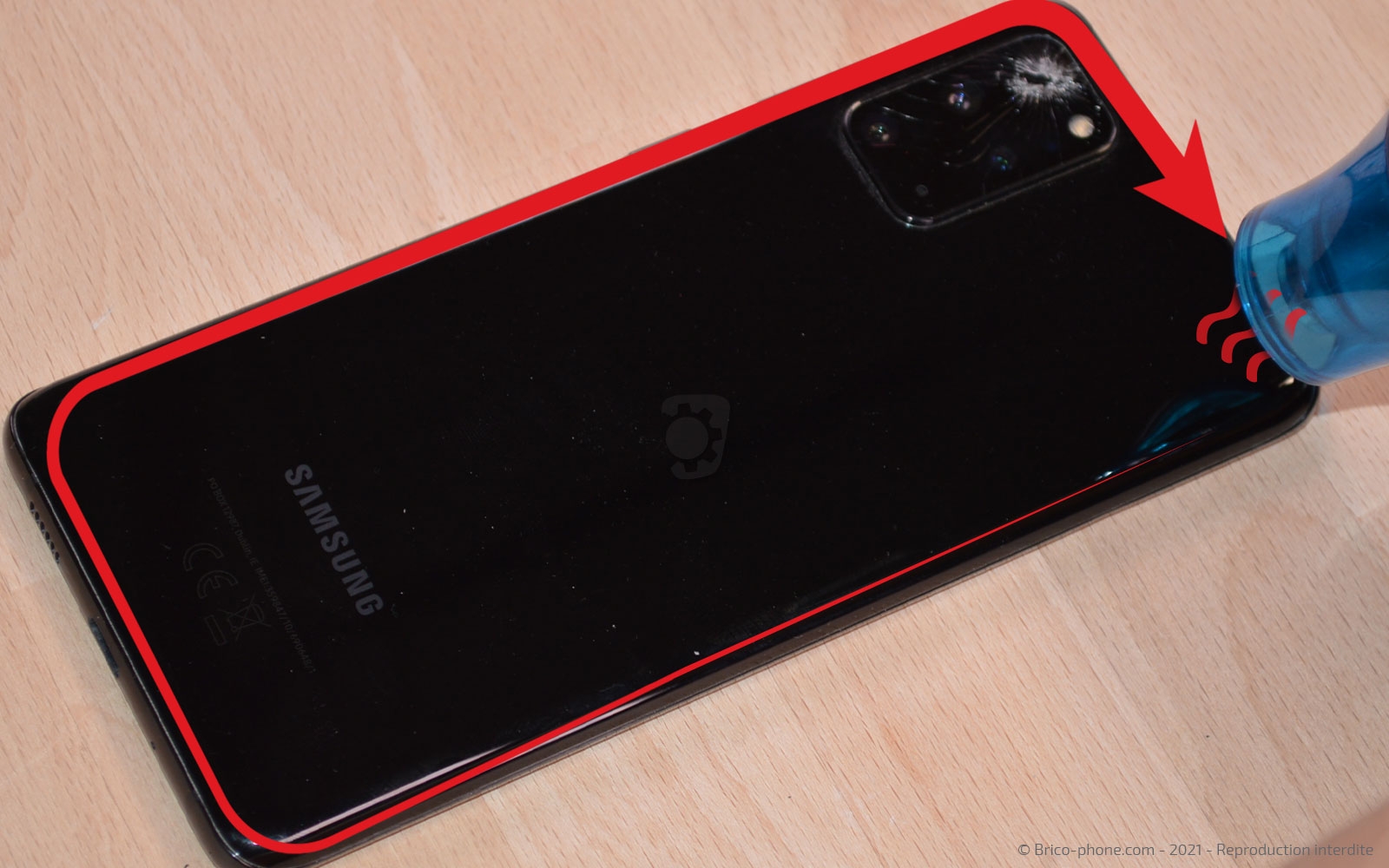

- Le décapeur thermique est la deuxième possibilité, avec lequel vous devez chauffer le pourtour de la vitre arrière pendant 20/30 secondes à 80 degrés.

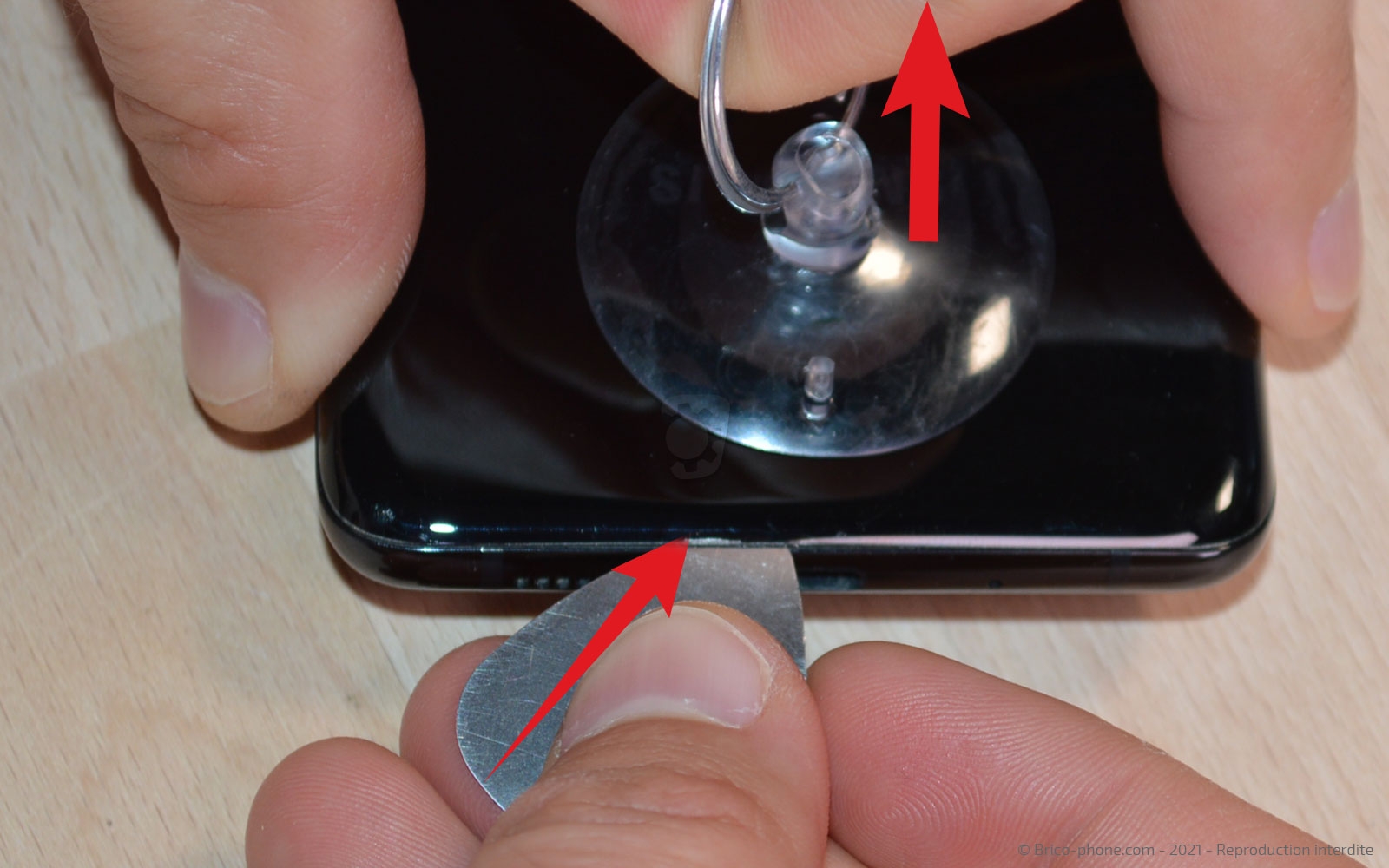

Ensuite, insérez le médiateur en métal troué entre le châssis et la vitre arrière, tout en tirant sur la ventouse collée au bas de la coque. Une fois l'interstice créé, insérez les médiators en plastique rouge puis retirez celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ôter la vitre arrière

Faites le tour du téléphone avec les médiators afin de séparer la vitre arrière du châssis pour l'ôter.
Outils
Médiator
Etape 4

Etape 4 Libérer l'antenne NFC et le cache

Avec le tournevis cruciforme, dévissez les 10 vis qui maintiennent le cache et l'antenne NFC.
Outils
Tournevis Cruciforme
Etape 5

Etape 5 Retirer l'antenne NFC et le cache

Décollez avec le levier, la partie basse de la nappe NFC qui se trouve sur le HP externe.

Toujours avec le même ustensile, déclipsez le cache puis soulevez la partie métallique vers la nappe afin de déconnecter la batterie ainsi que la nappe NFC pour la retirer.
Outils
Levier Nylon
Etape 6

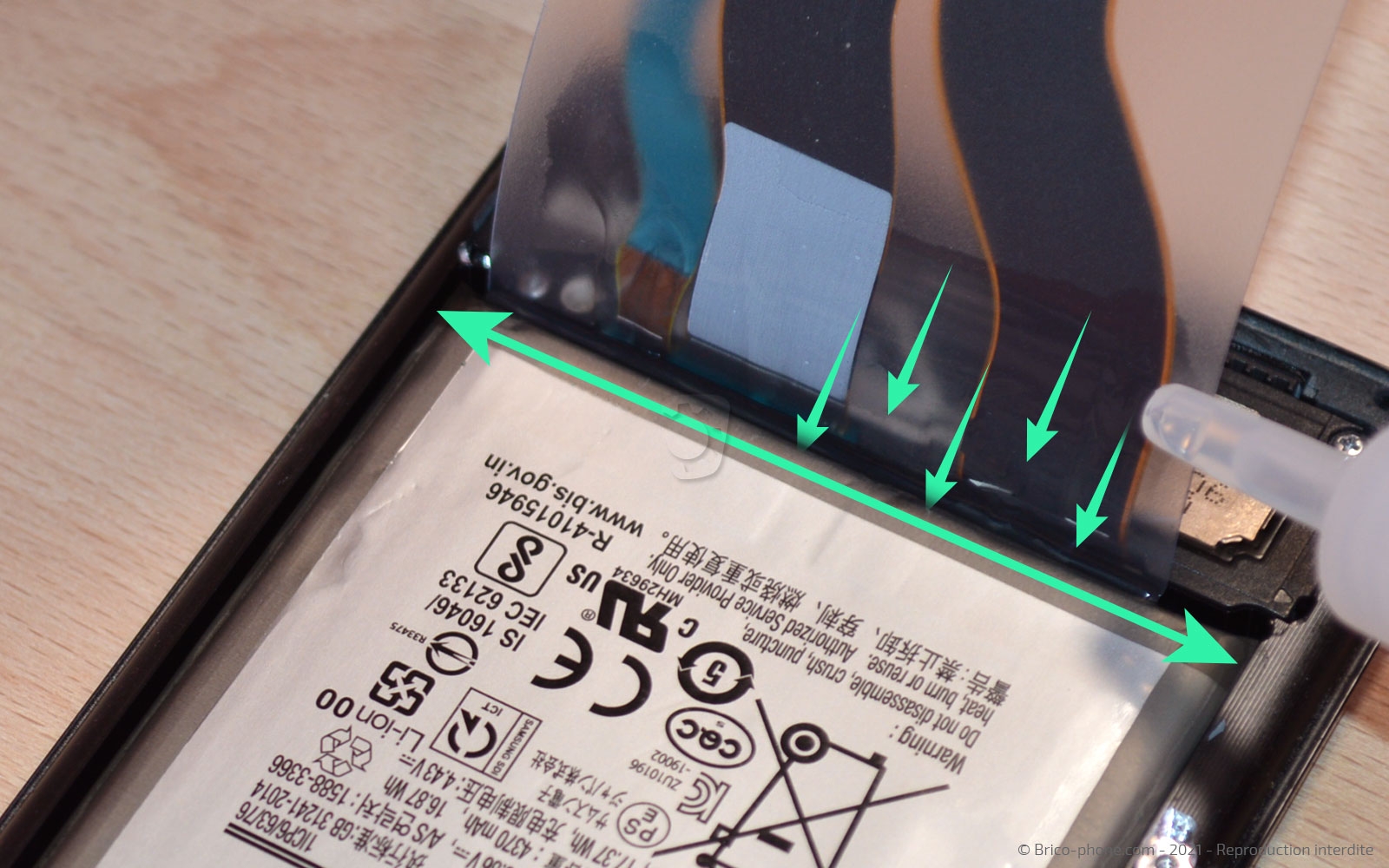

Etape 6 Appliquer le liquide iRemover

Déconnectez de la carte-mère, la nappe d'antenne, celle d'interconnexion puis celle de l'écran à l'aide du spudger.

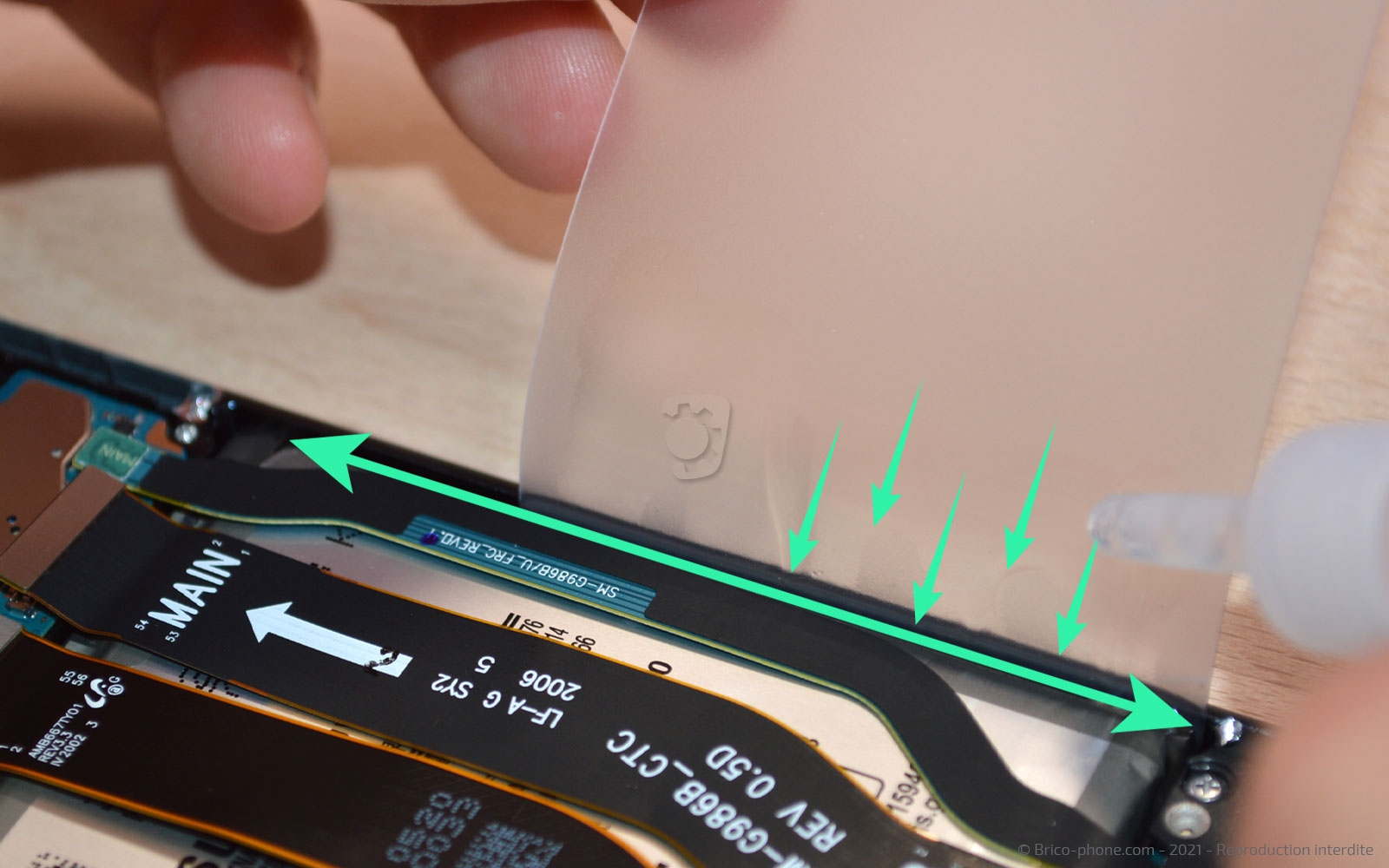

Ensuite, insérez la carte fine transparente sur la droite de la batterie afin d'y faire couler du liquide, puis sur le bas de celle-ci. Vous pouvez aussi en mettre sur la gauche de celle-ci.

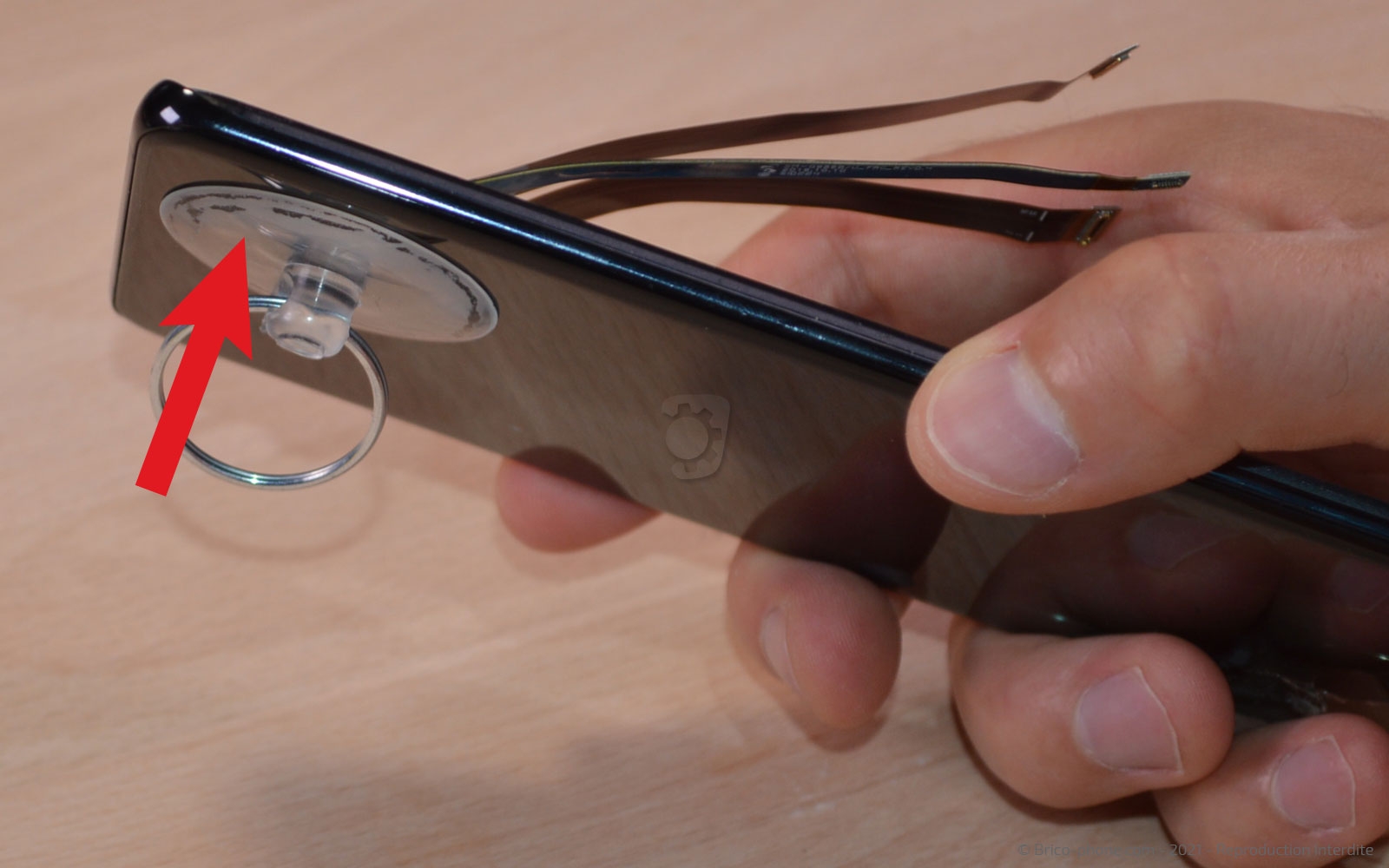

Placez la ventouse en bas de l'écran afin que le liquide se répande sous la batterie, laissez agir environ 30/40 minutes.
Outils
Carte PVC
Levier Nylon
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 7

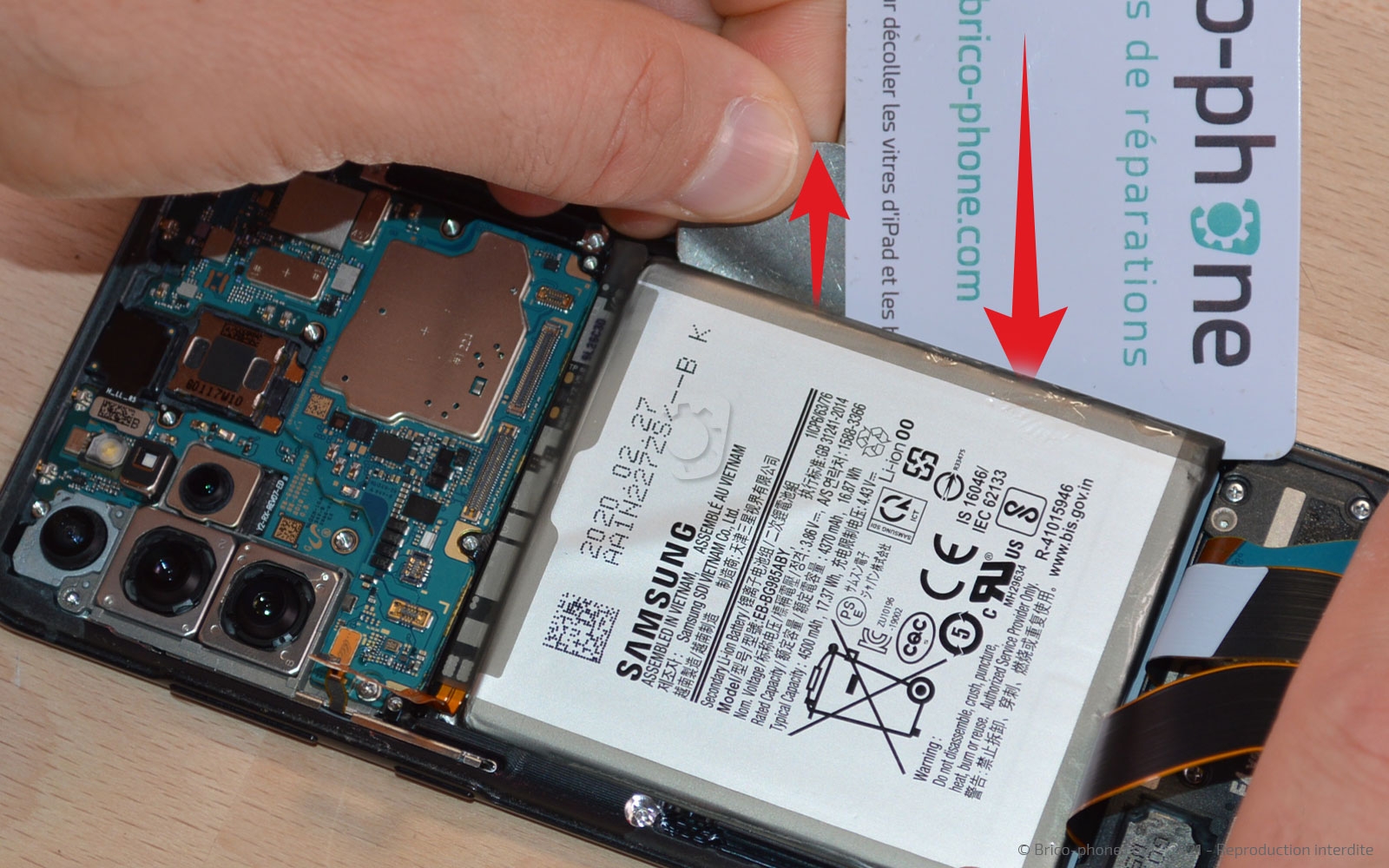

Etape 7 Extraire la batterie

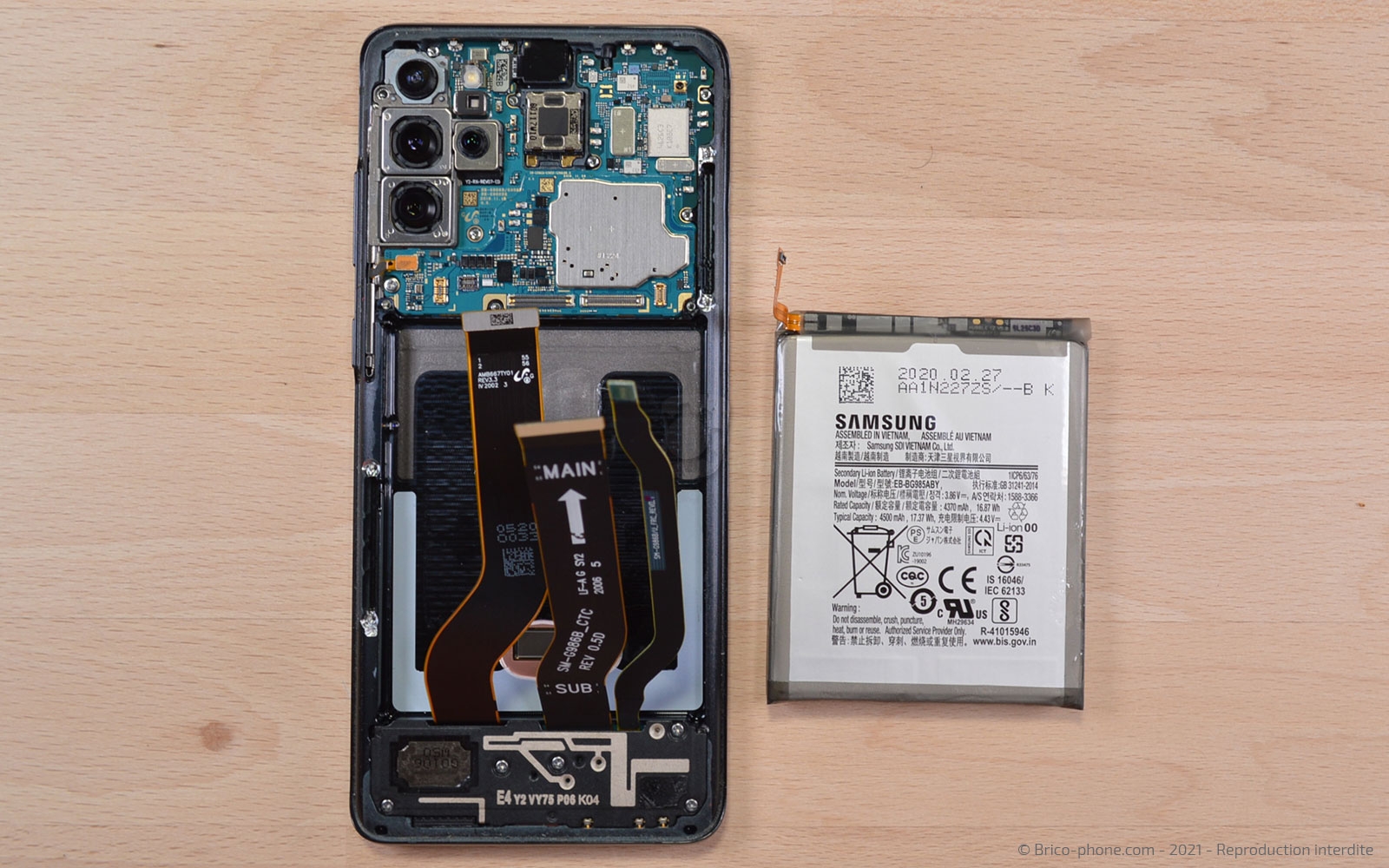

Faites levier sur le côté de la batterie avec le médiator en métal pour soulever la batterie.

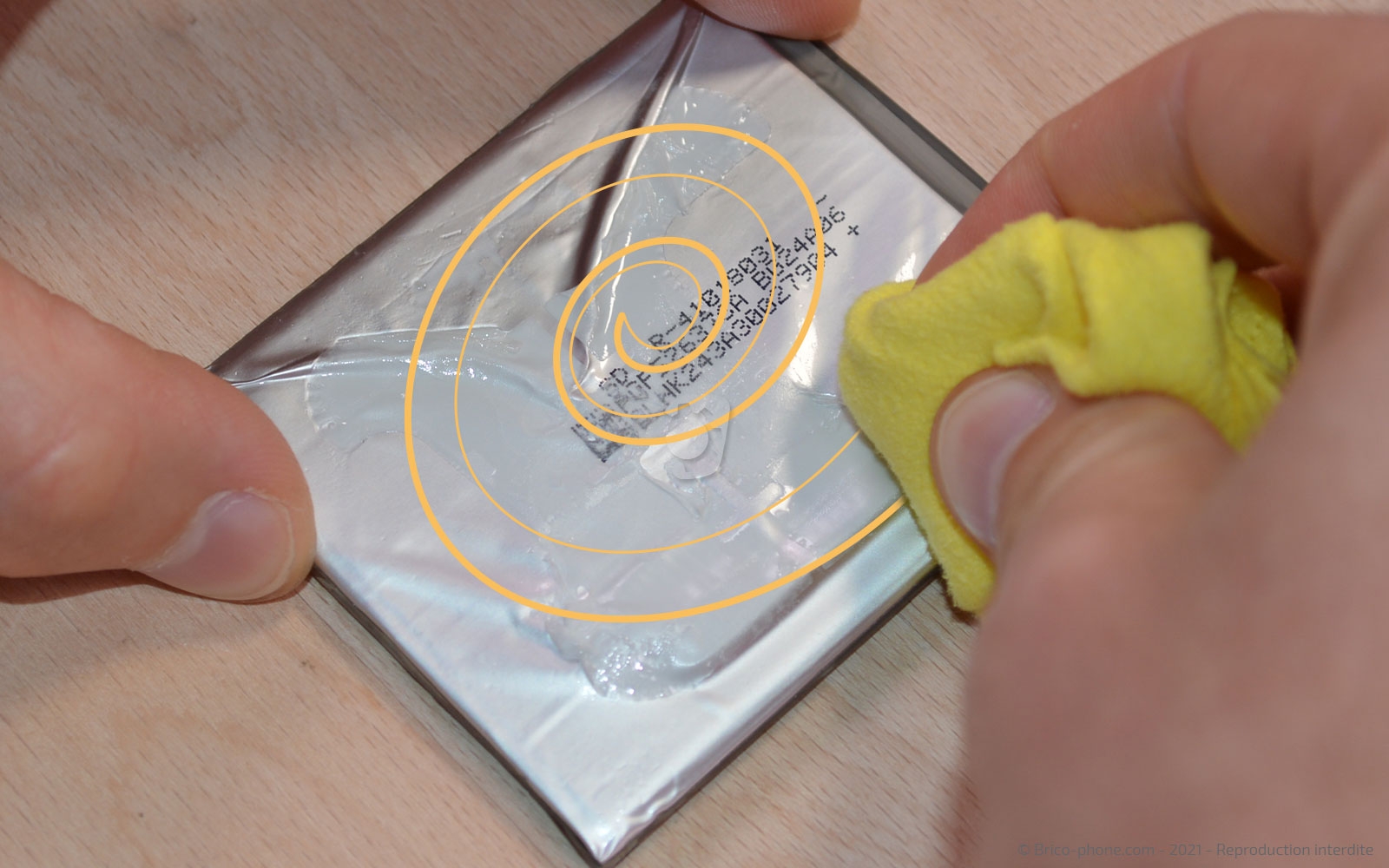

Vous pouvez ensuite insérer la carte en PVC pour extraire celle-ci. Une fois la batterie retirée, nettoyez le liquide qu'il reste au dos de celle-ci.
Outils
Carte PVC
Médiator
Etape 8

Etape 8 Extraire le HP externe

Dévissez les 5 vis du HP, puis soulevez-le avec le levier en nylon pour le retirer.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 9

Etape 9 Déconnecter les nappes

Déconnectez la nappe d'antenne et celle d'interconnexion du connecteur de charge avec le spudger.
Outils
Levier Nylon
Etape 10

Etape 10 Retirer le connecteur de charge

Retirez les 3 vis cruciformes avant de pouvoir extraire le dock de charge.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

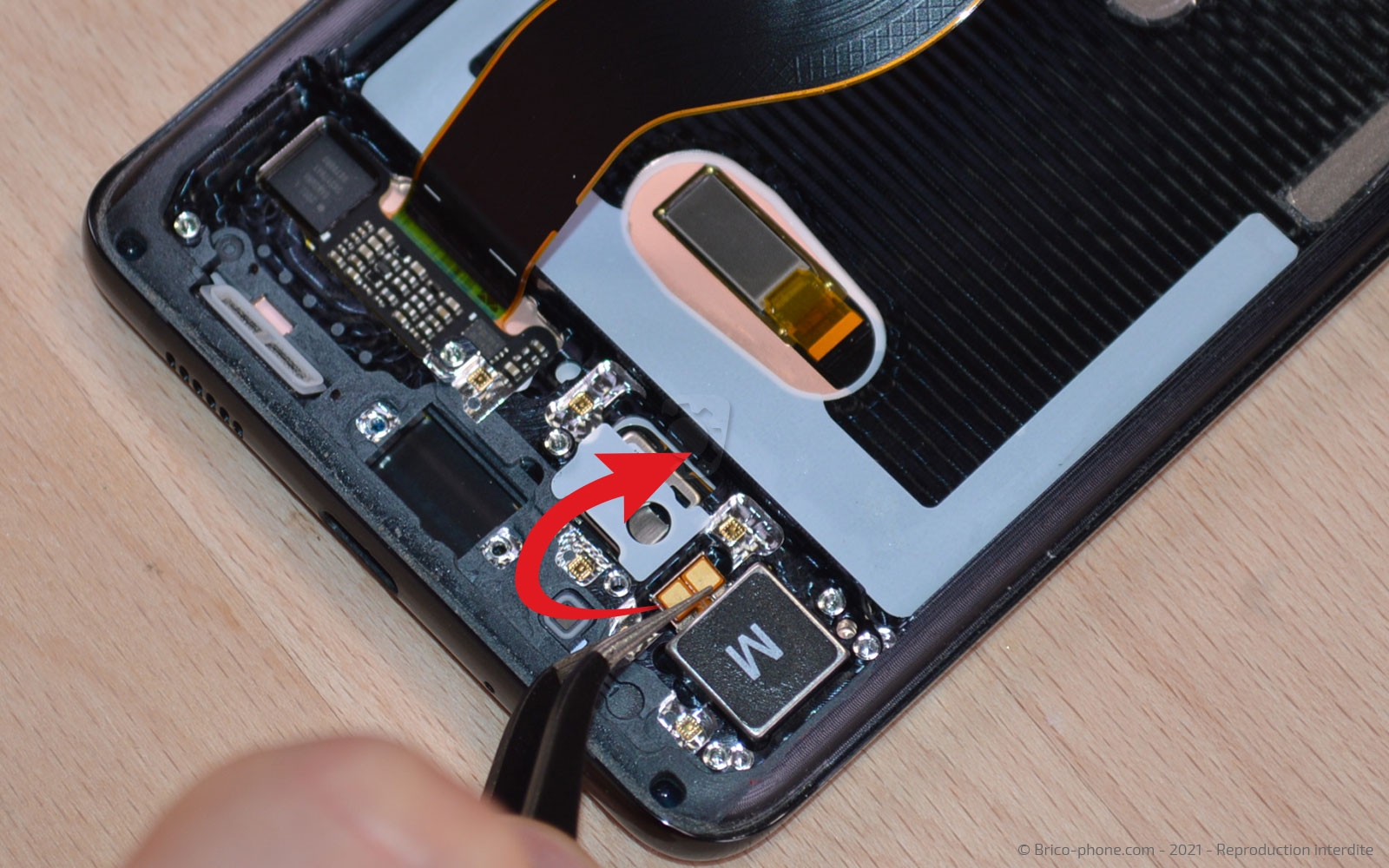

Etape 11 Ôter le vibreur

Chauffez légèrement le vibreur afin de l'ôter du châssis avec la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 12

Etape 12 Libérer la carte-mère

Déconnectez la nappe power/volume puis celle de la caméra avant avant de dévisser la dernière vis à l'aide du tournevis cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 13

Etape 13 Extraire la carte-mère

Maintenant que la carte-mère n'est plus retenue, vous pouvez l'extraire du téléphone.
Outils
Levier Nylon
Etape 14

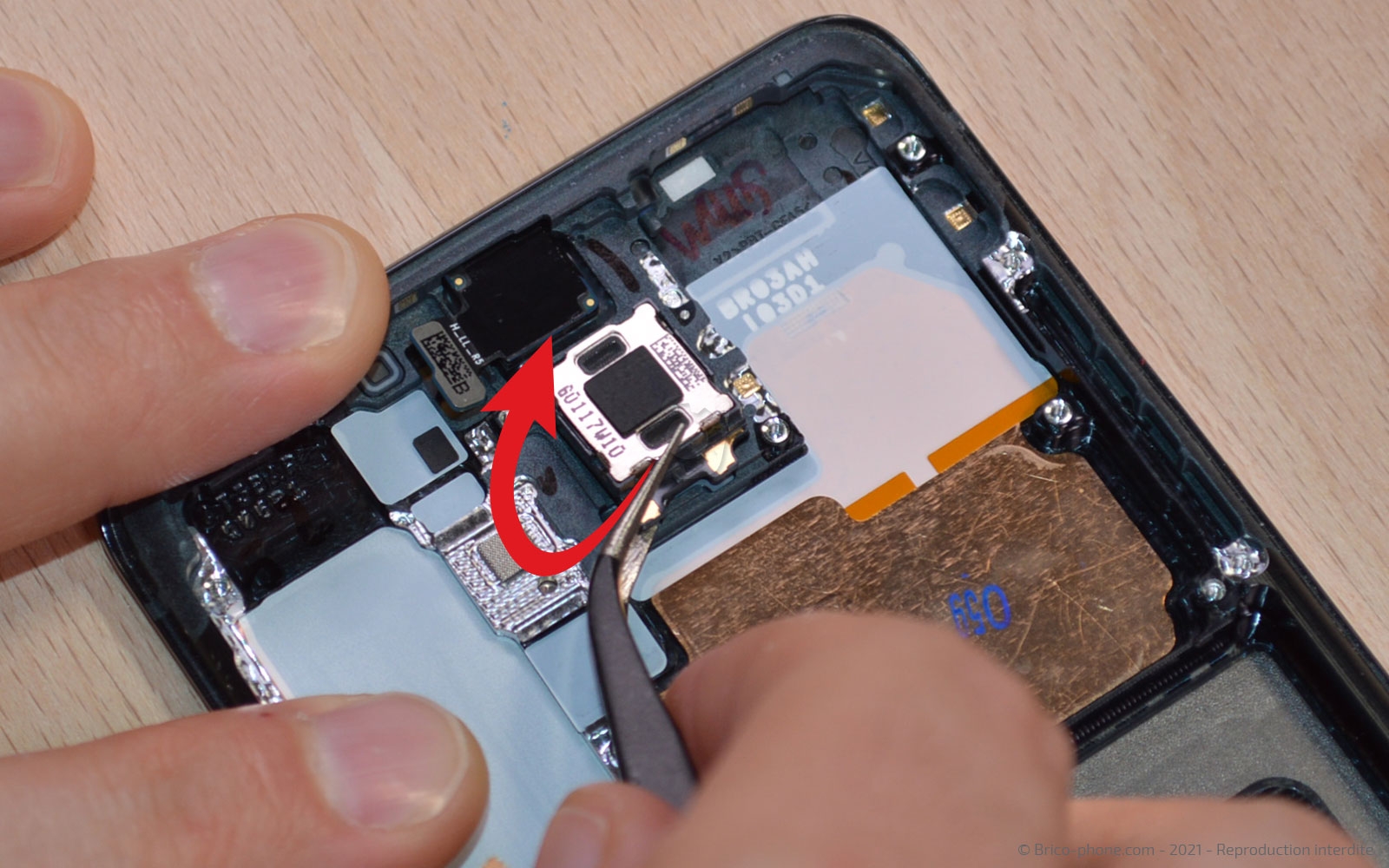

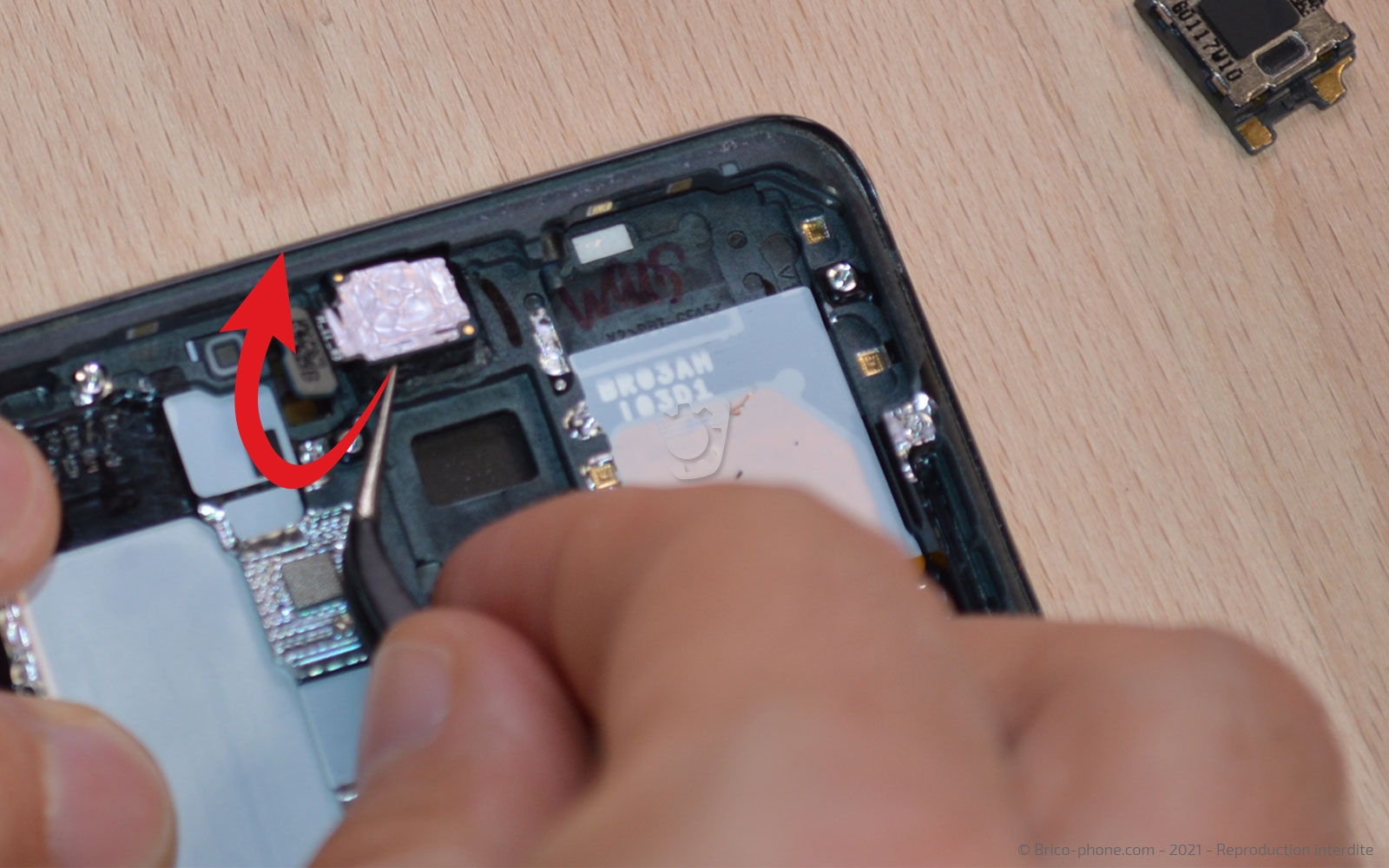

Etape 14 Retirer la caméra avant et l'écouteur de l'oreille

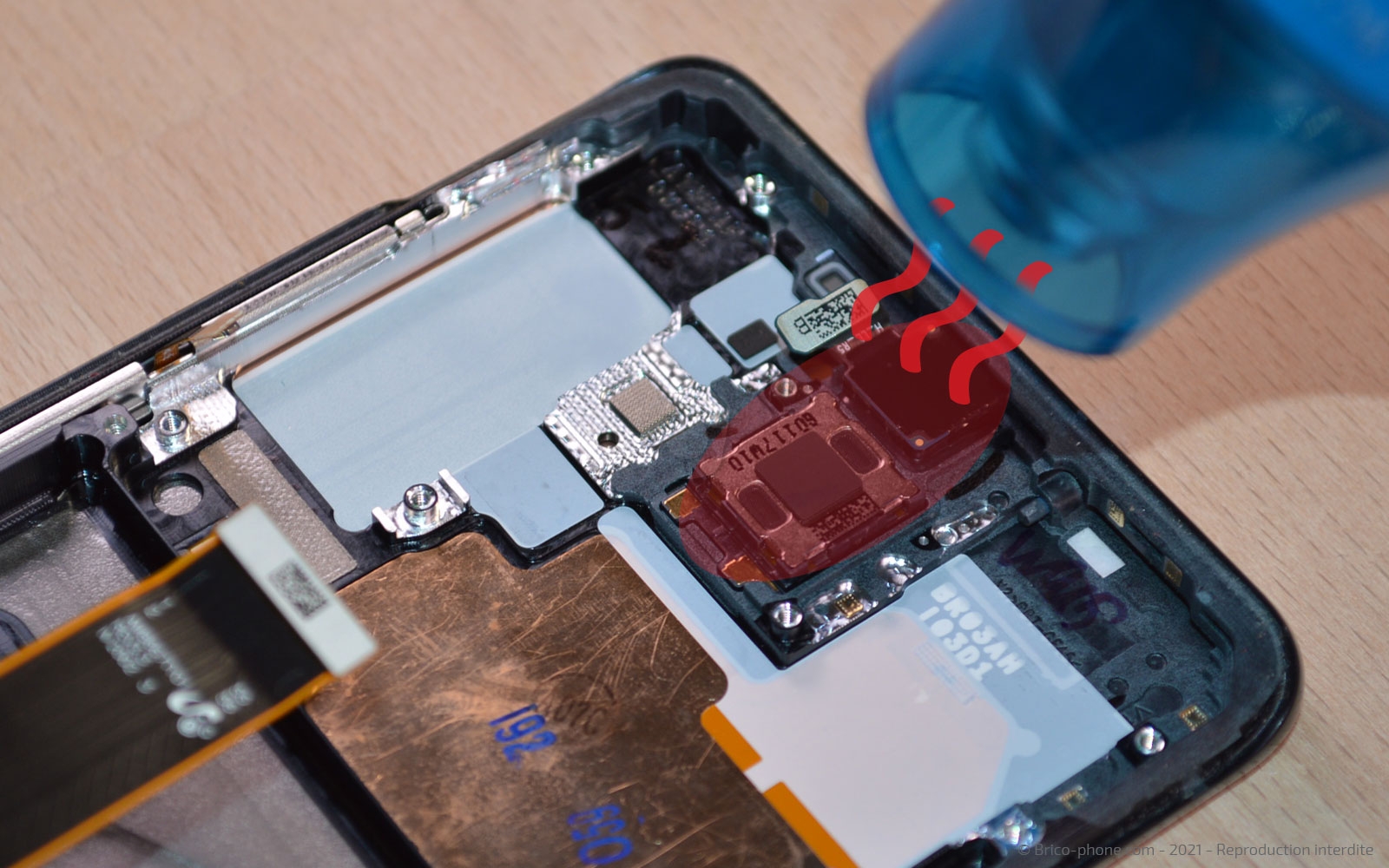

Chauffez l'écouteur de l'oreille ainsi que la caméra avant afin de les extraire plus facilement avec la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

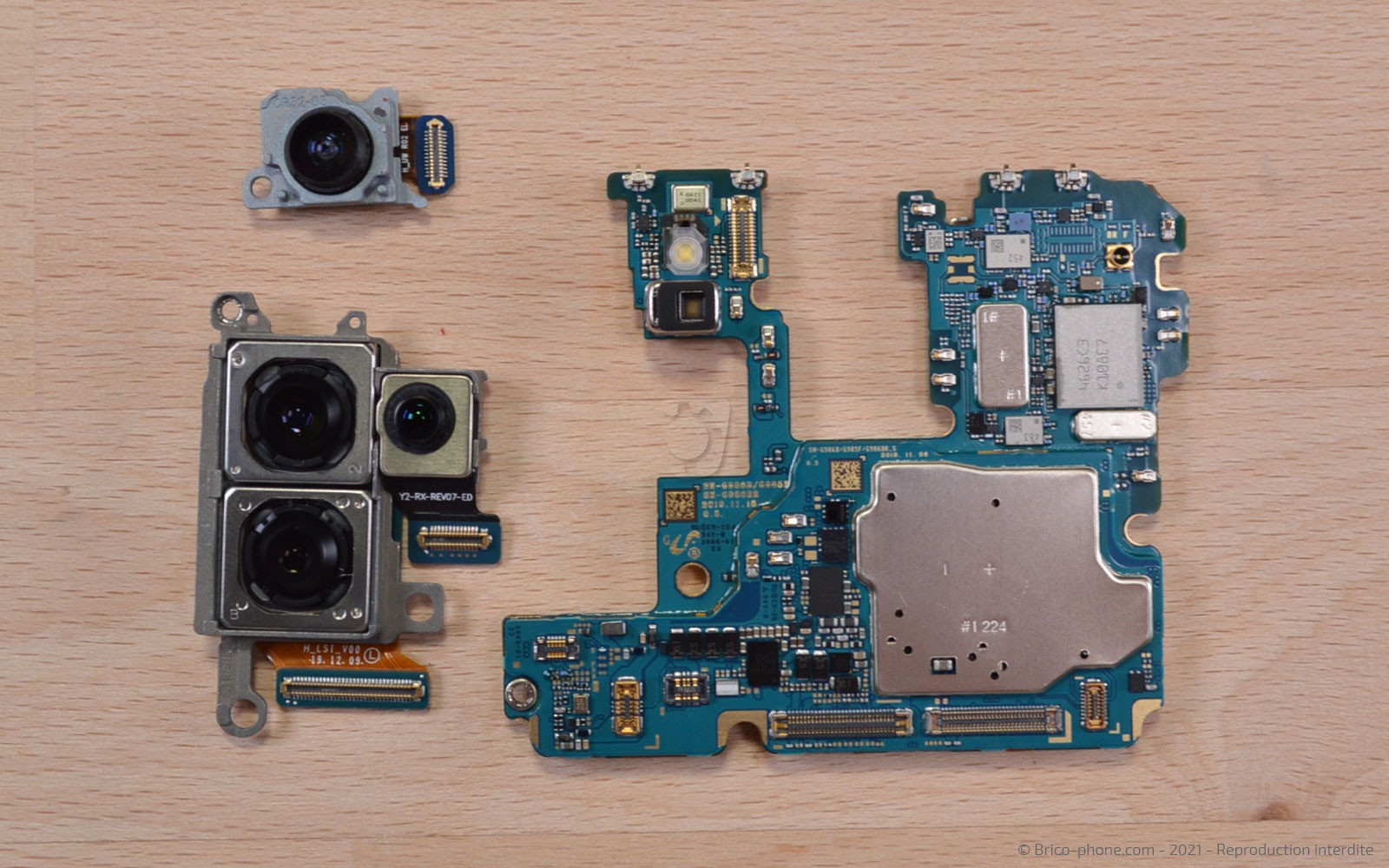

Etape 15 Déconnecter les caméras arrière

Reprenez la carte-mère en main ainsi que le levier afin de déconnecter les caméras arrière.
Outils
Levier Nylon

Vue éclatée

Voilà, la bête est démontée, voici les pièces que vous pouvez trouver dans votre Samsung Galaxy S20 Plus.
