Changement de l'écran seul sur Find X2 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Find X2 Pro
Réparation
Note de réparabilité 10/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant est brisée, rayée...

L'écran présente des traits, tâches ou zones d'ombres.

L'écran de votre téléphone reste noir.

Votre smartphone est tombé et son écran s'est complètement cassé ?

Pas de panique, Brico-phone met à votre disposition ce tutoriel complet pour vous permettre de réussir haut la main cette réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commander, nous vous conseillons de vérifier le numéro de modèle de votre smartphone en jetant un oeil à l'inscription inscrite au dos de votre téléphone. Ici, il s'agit de CPH2025.

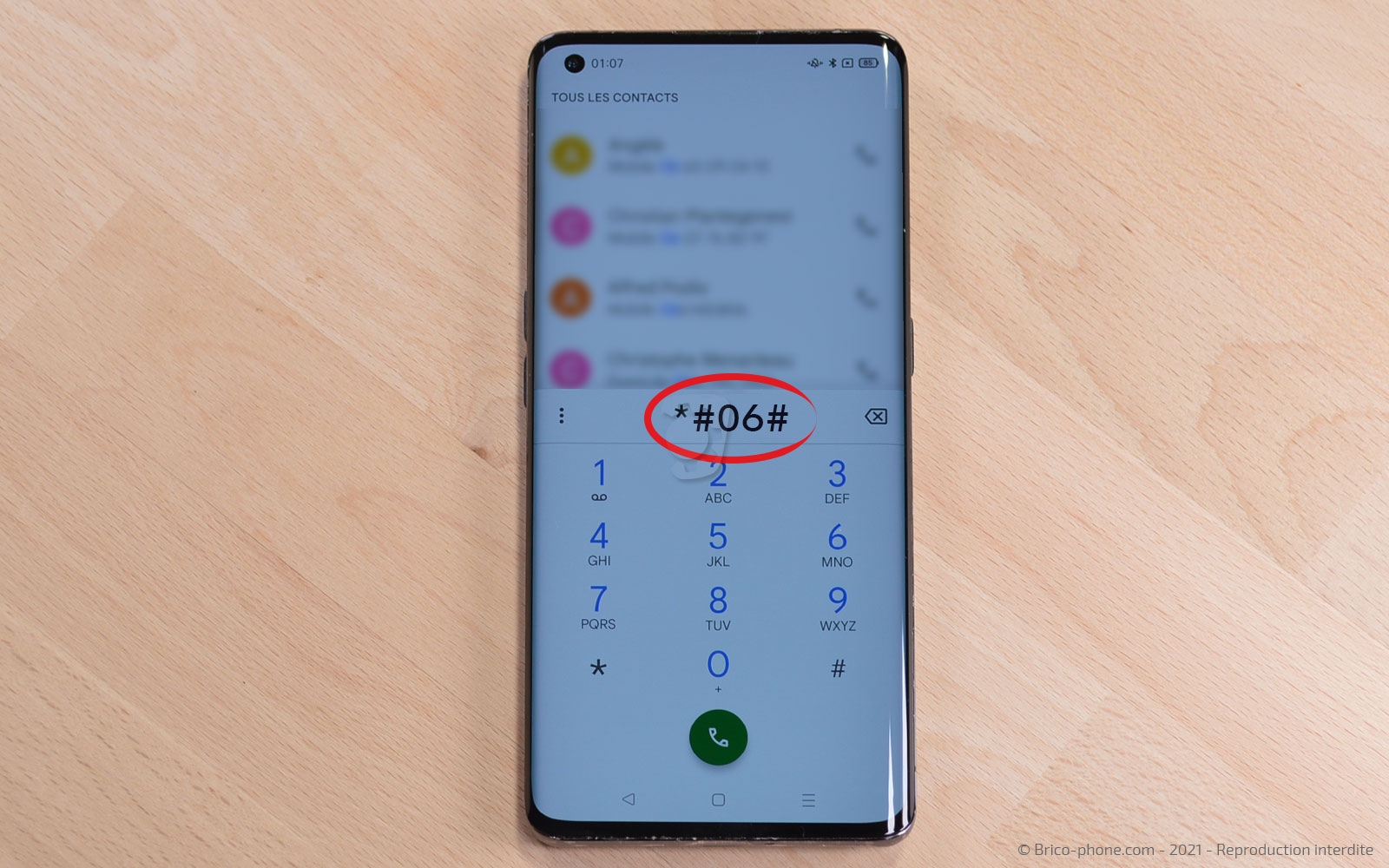

Vous n'avez rien d'écrit au dos de votre appareil ? composez le *#06# depuis le clavier de votre mobile afin d'obtenir un numéro d'IMEI.
Recopiez la référence sur notre page d'accueil et laissez-vous guider vers les pièces compatibles avec votre Oppo Find X2 Pro.
Etape 1

Etape 1 Mettre hors tension le mobile

Vous avez reçu votre commande ?
Commencez votre réparation par l'extinction de votre smartphone en pressant le bouton Power et en slidant vers le bas le bouton virtuel.

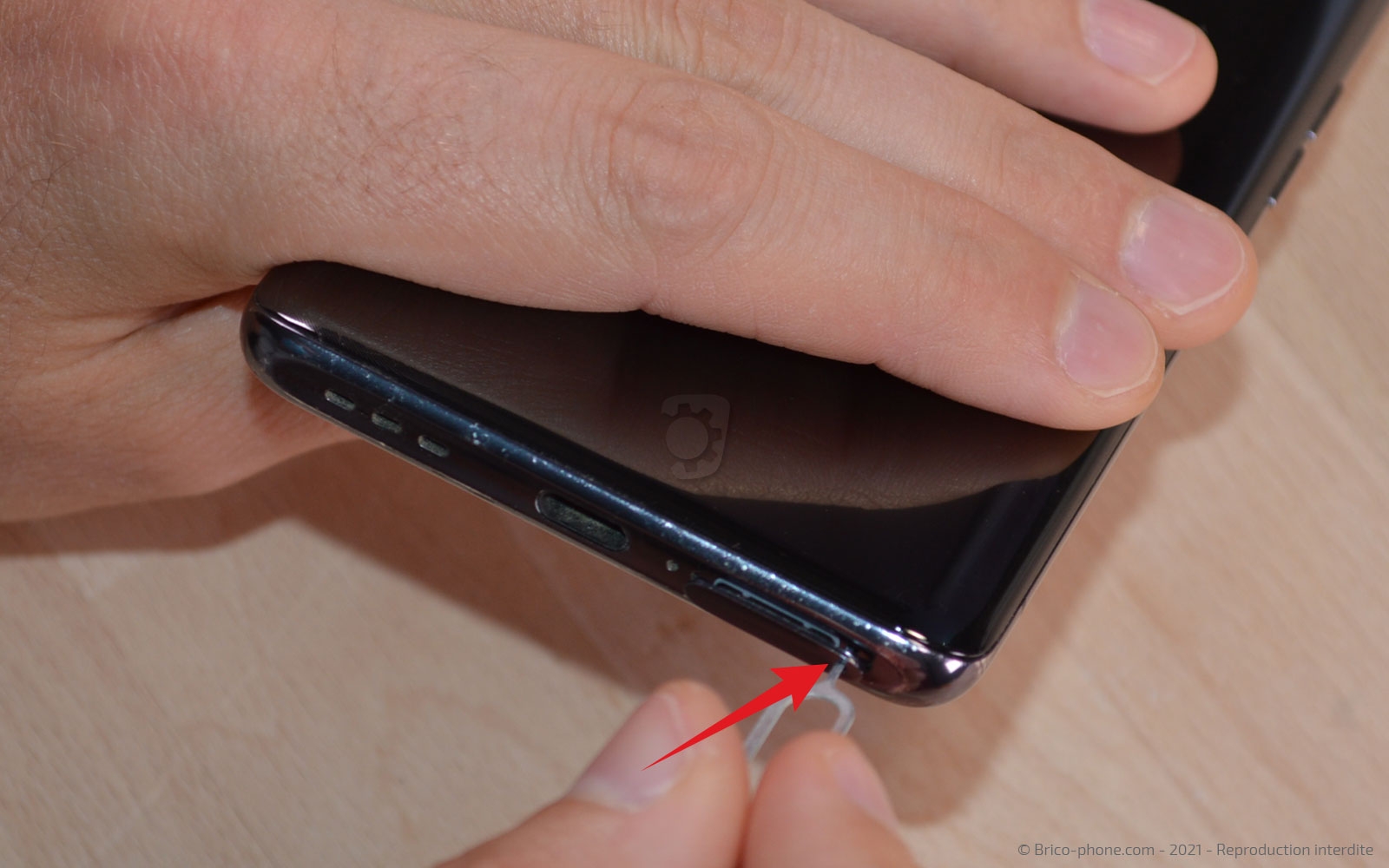

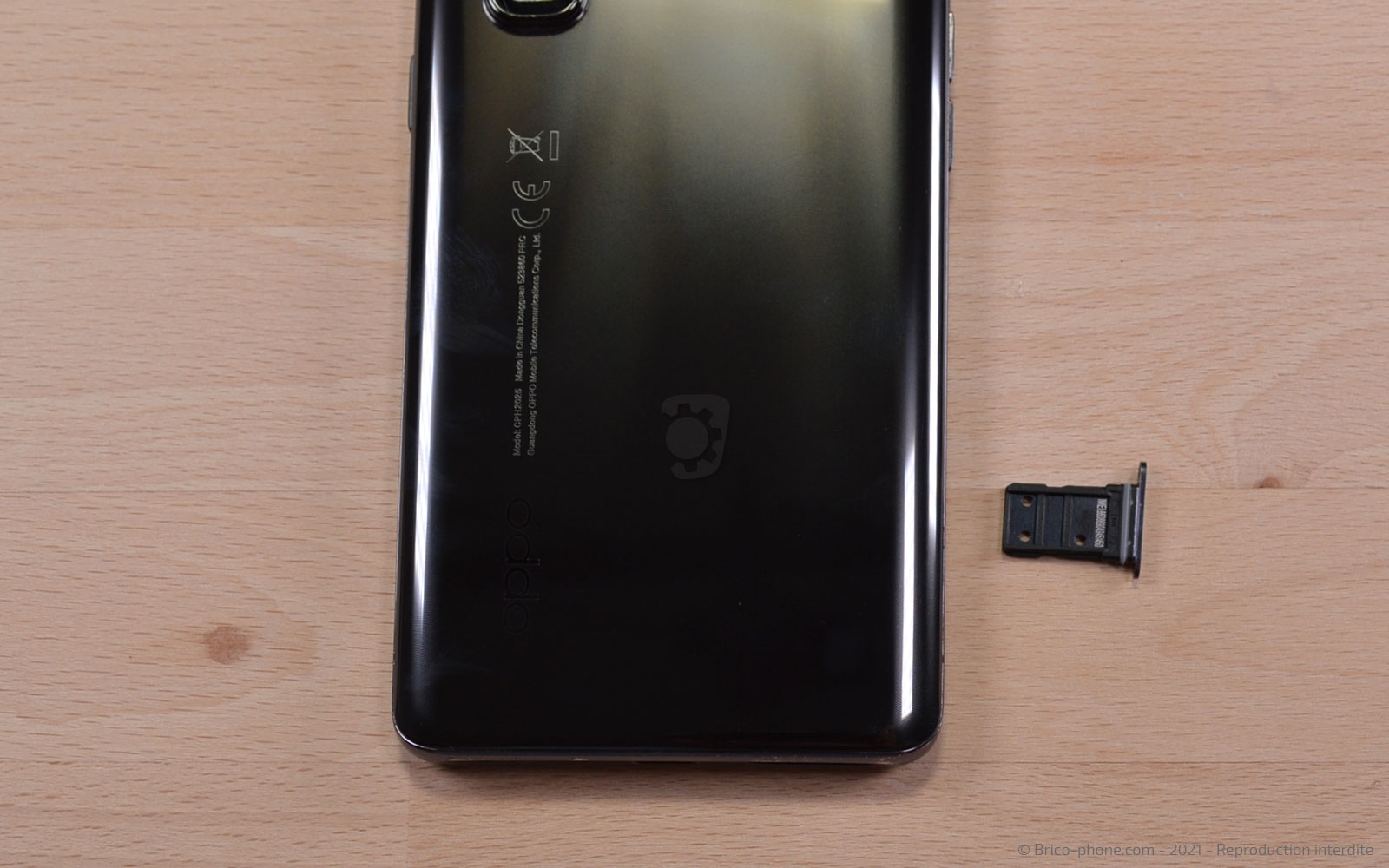

Ensuite, retirez le tiroir de la carte Sim à l'aide de l'outil d'extraction fourni avec votre kit d'outil ou votre boite d'origine.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour accéder à l'intérieur de votre smartphone, il vous faut chauffer la vitre arrière à l'aide d'un coussin chauffant, d'un sèche-cheveux ou d'un décapeur thermique.

Si vous utilisez le coussin, faites le chauffer dans un premier temps au micro-ondes environ 2 minutes avant de le déposer une trentaine de secondes sur l'arrière du téléphone.
Autrement comme sur la deuxième photo, chauffez le contour du téléphone avec le décapeur thermique (ou le sèche-cheveux).

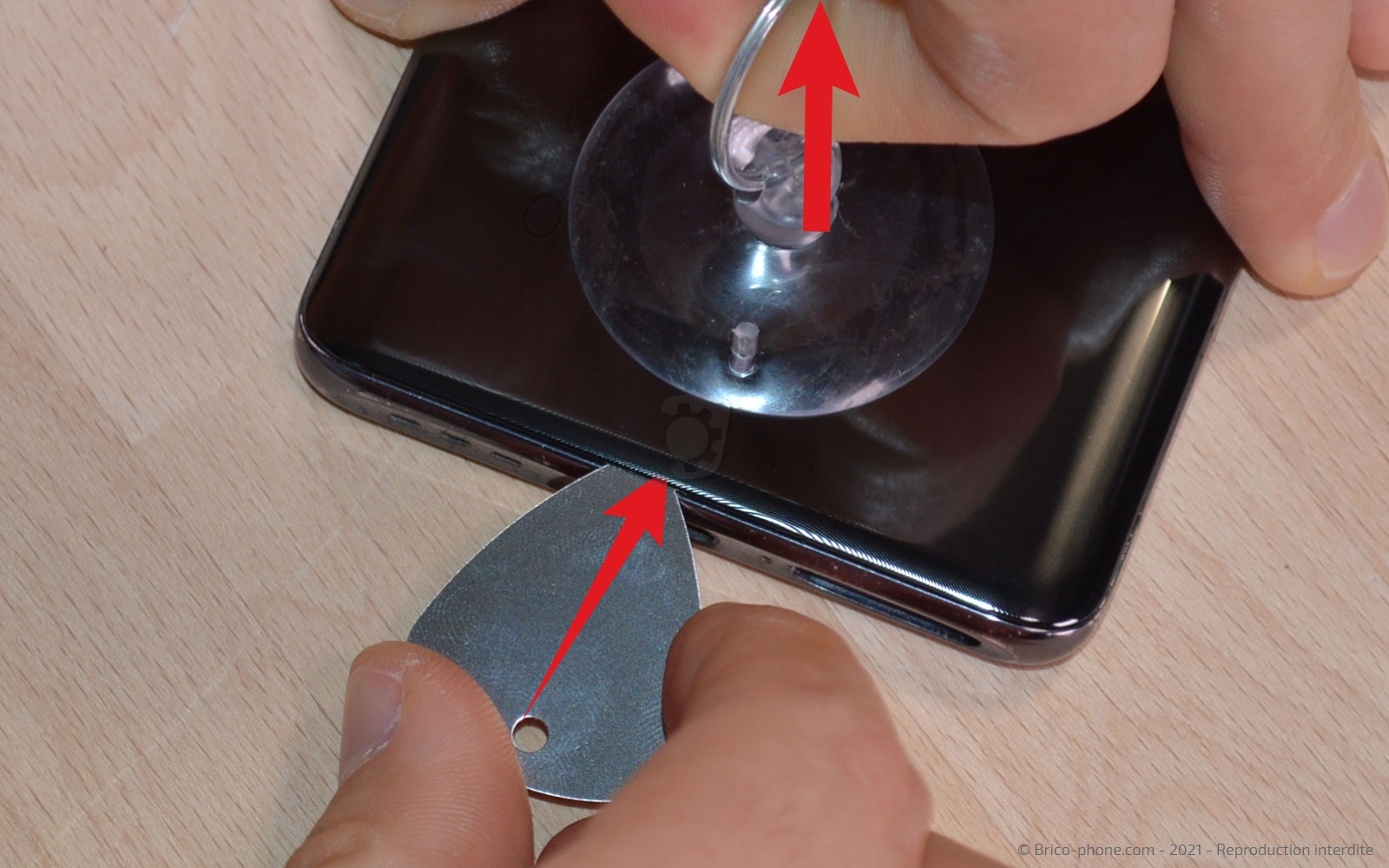

Dans un second temps, collez la ventouse sur le bas de la vitre arrière afin de pouvoir soulever suffisamment cette dernière pour réussir à insérer le médiator en métal fin du kit d'outil entre le cache batterie et le châssis.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

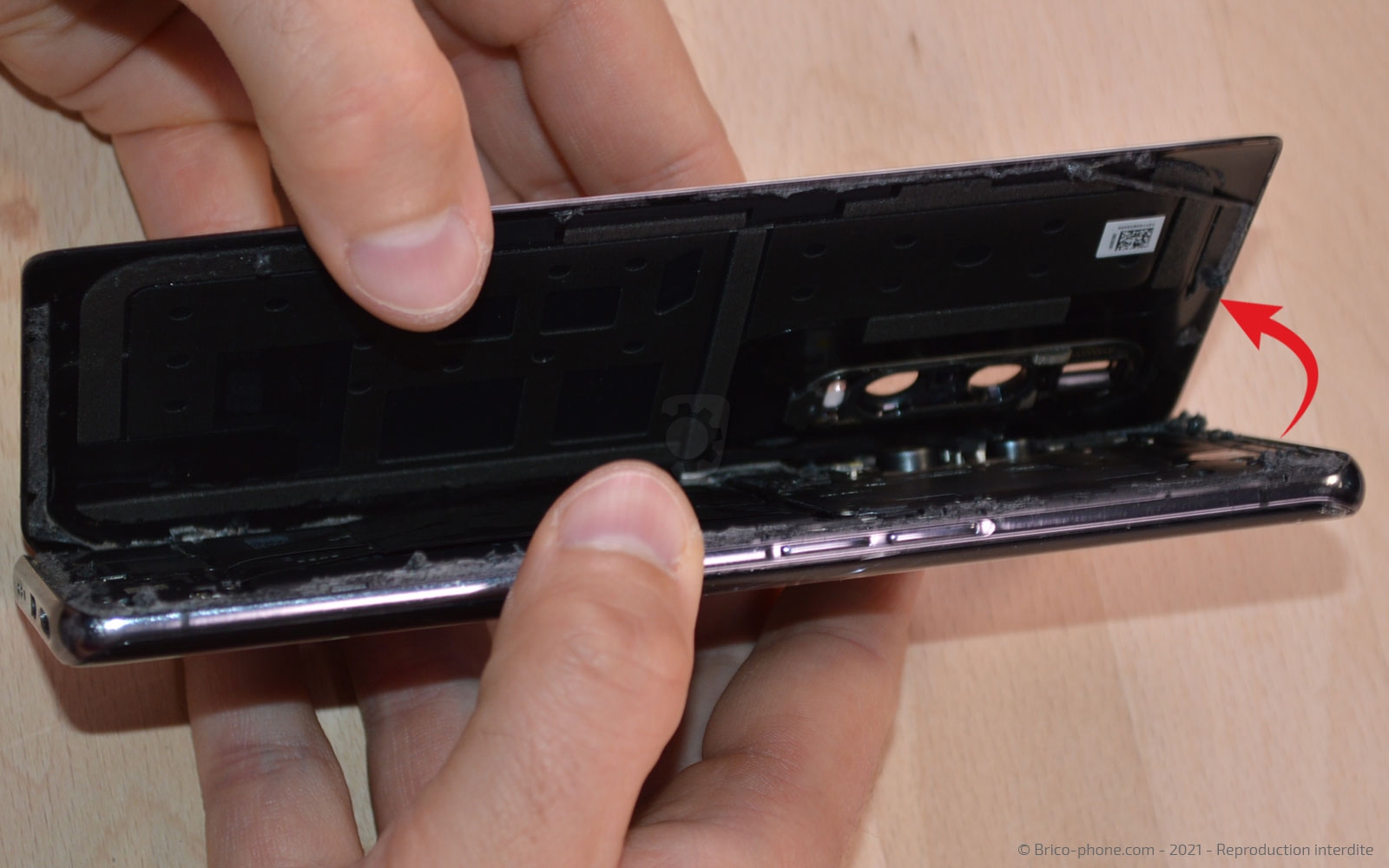

Etape 3 Ouvrir la vitre arrière

Remplacez le médiator en métal troué par les versions plastique pour terminer le décollage.

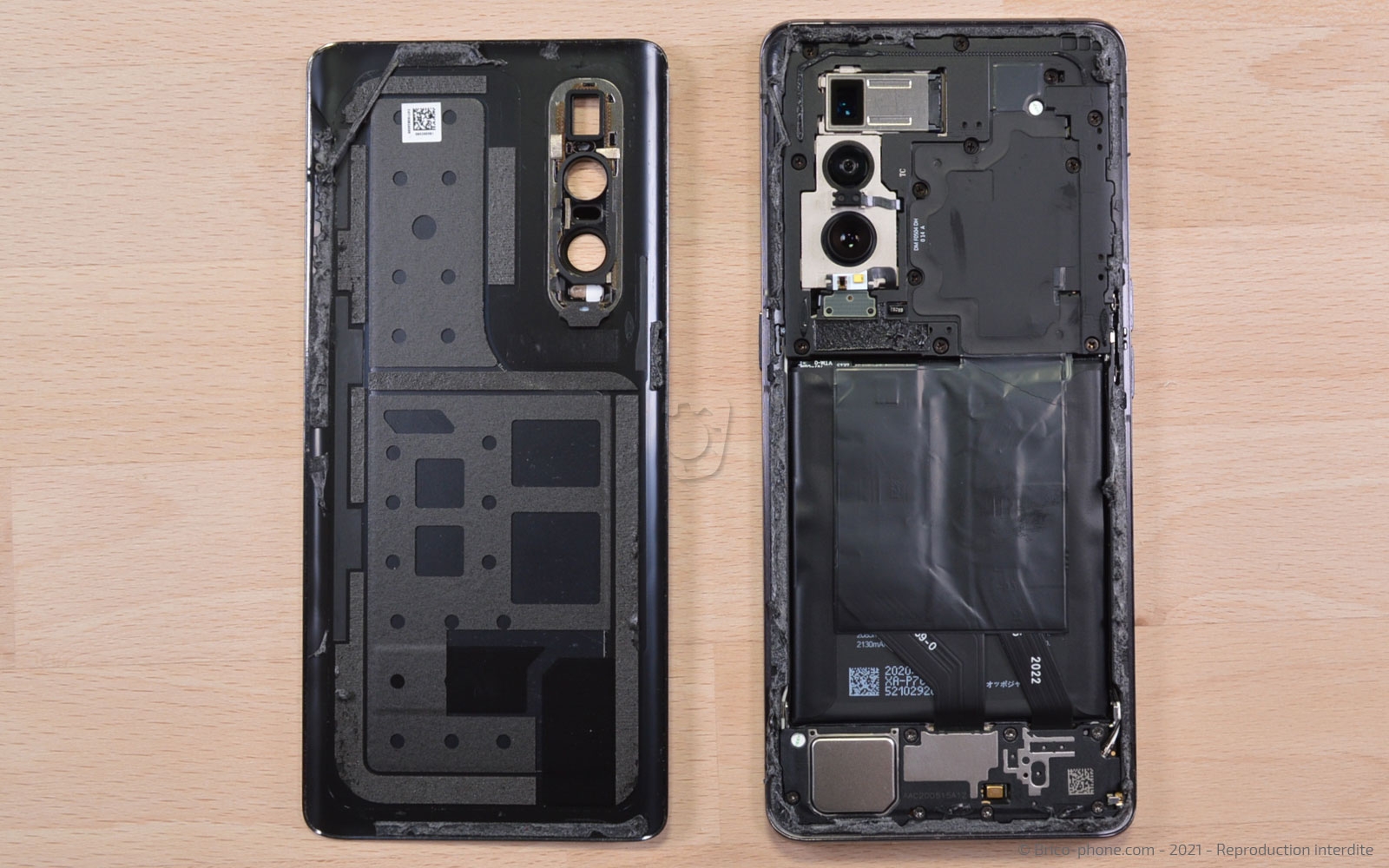

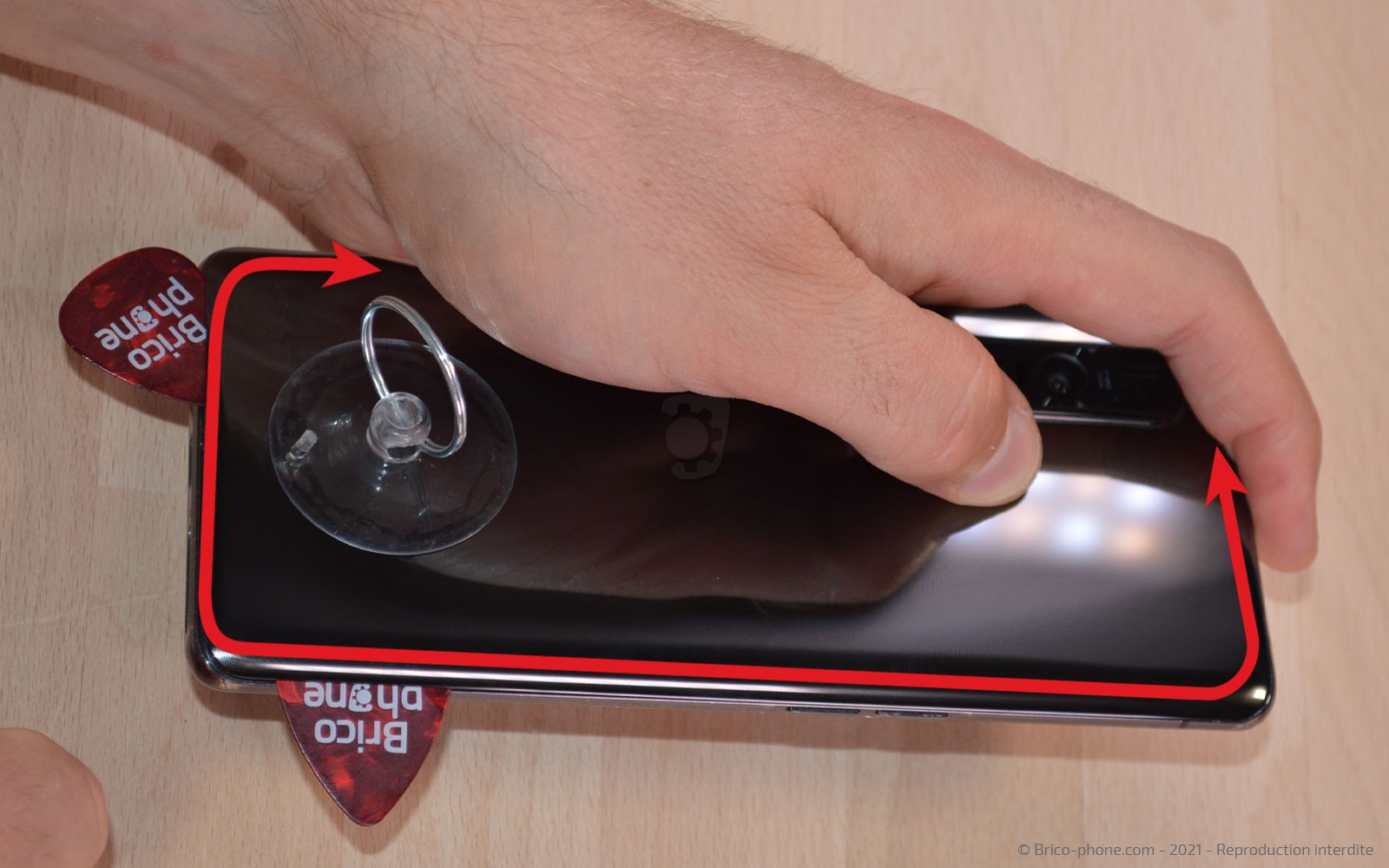

Faites glisser les outils sur toute la longueur de la vitre arrière pour réussir à ouvrir le téléphone.
Outils
Médiator
Ventouse
Etape 4

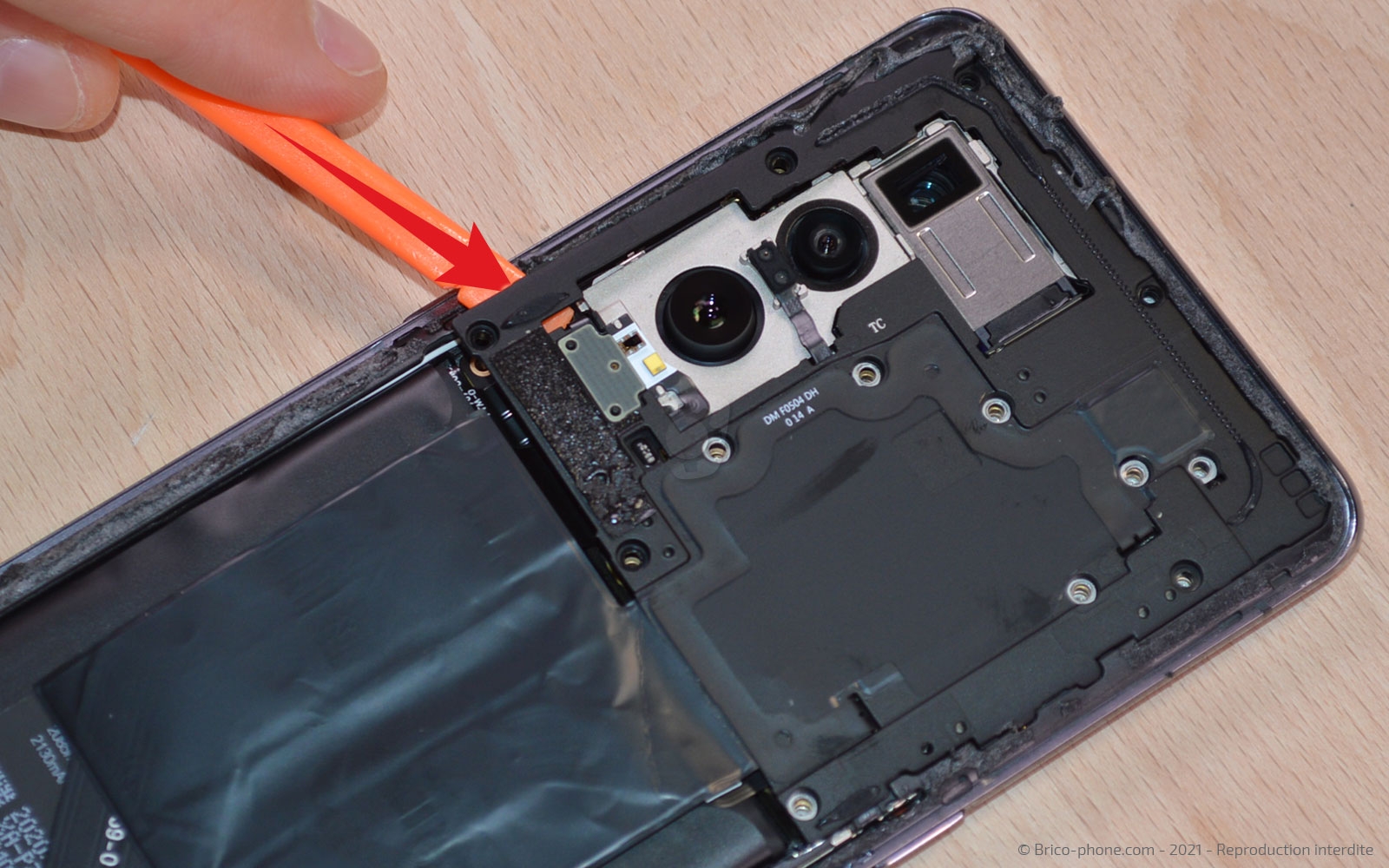

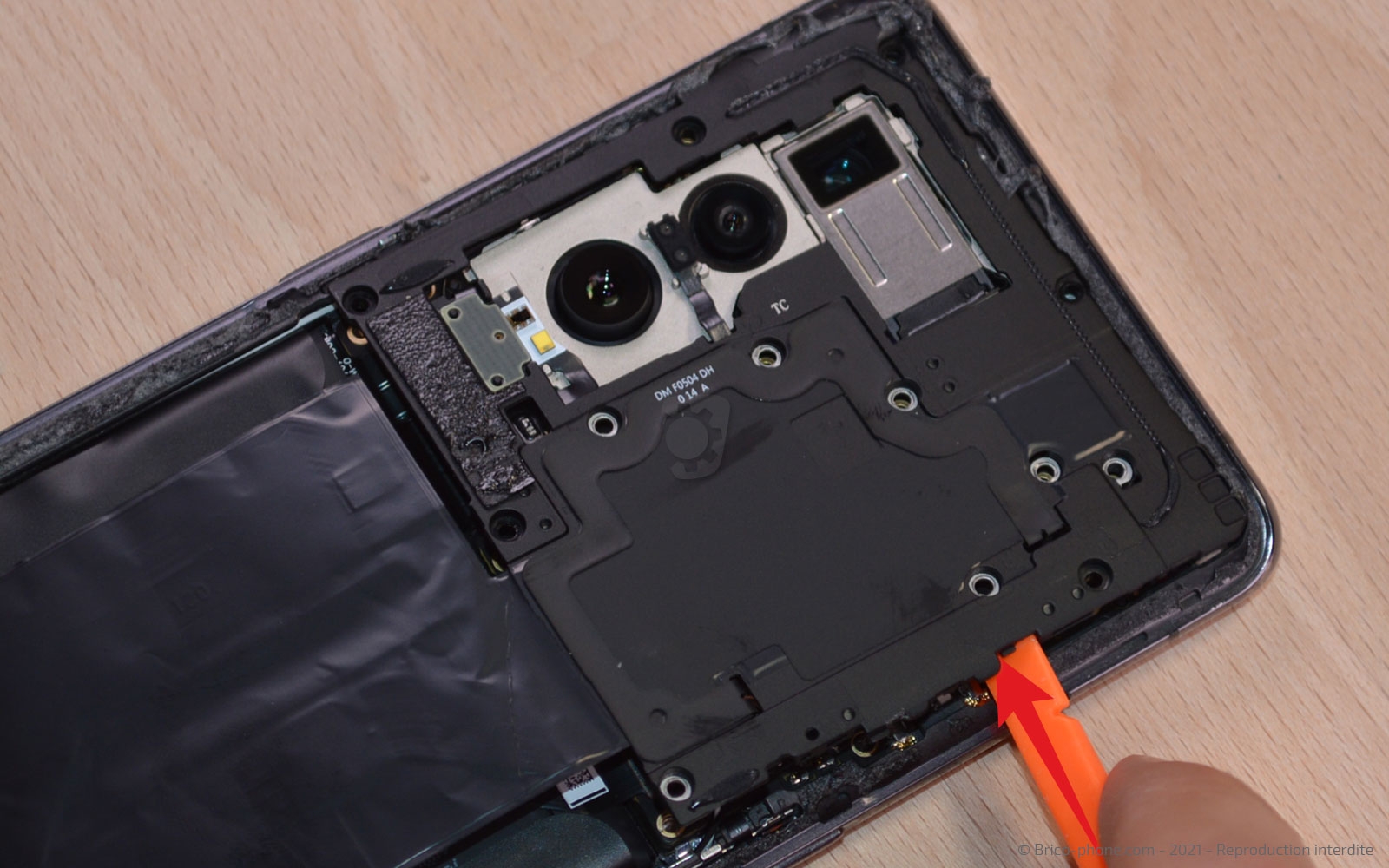

Etape 4 Déclipser la plaquette NFC

Saisissez le tournevis cruciforme pour ôter les 13 vis de la plaquette intermédiaire.

Déclispez délicatement le cache à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

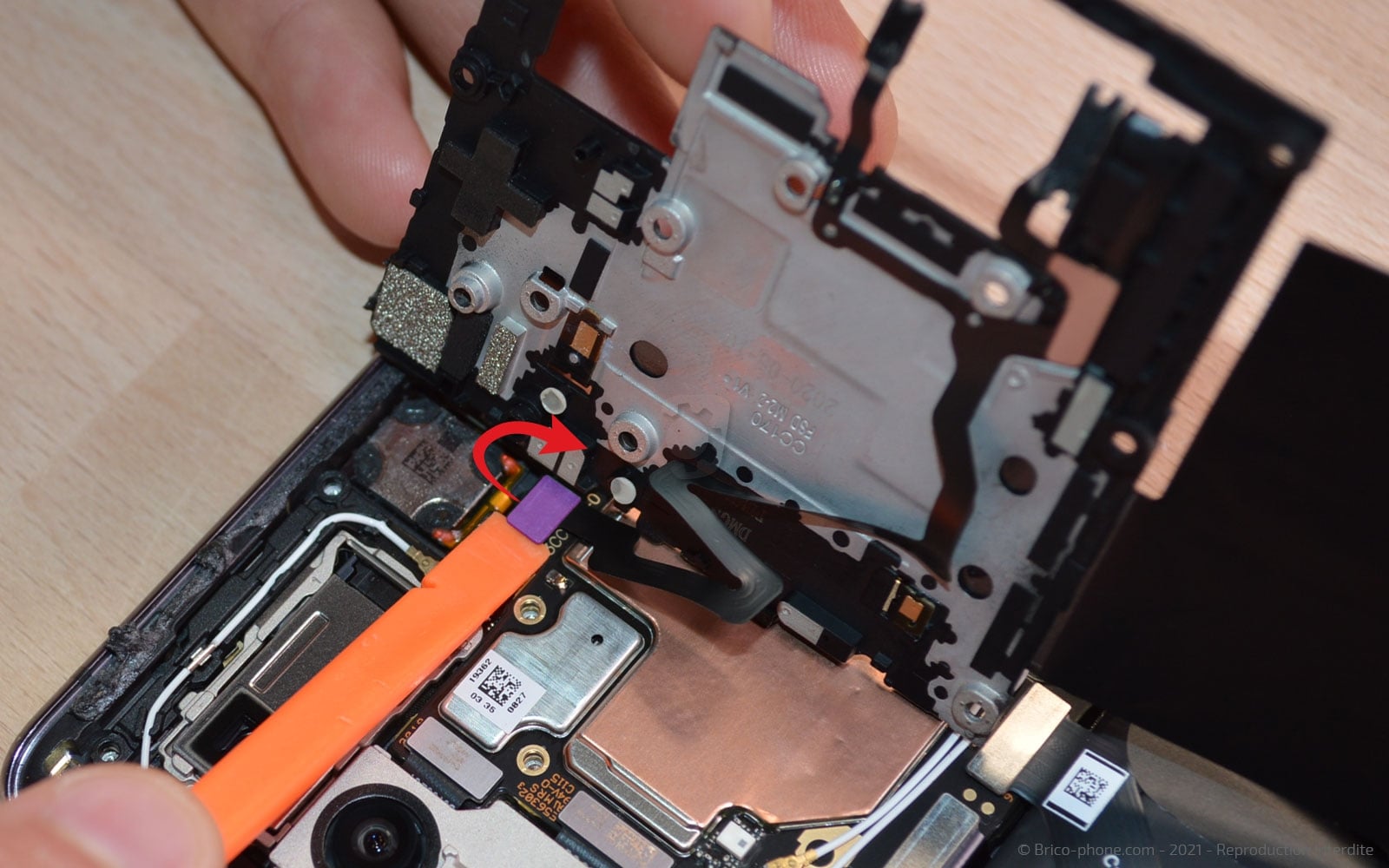

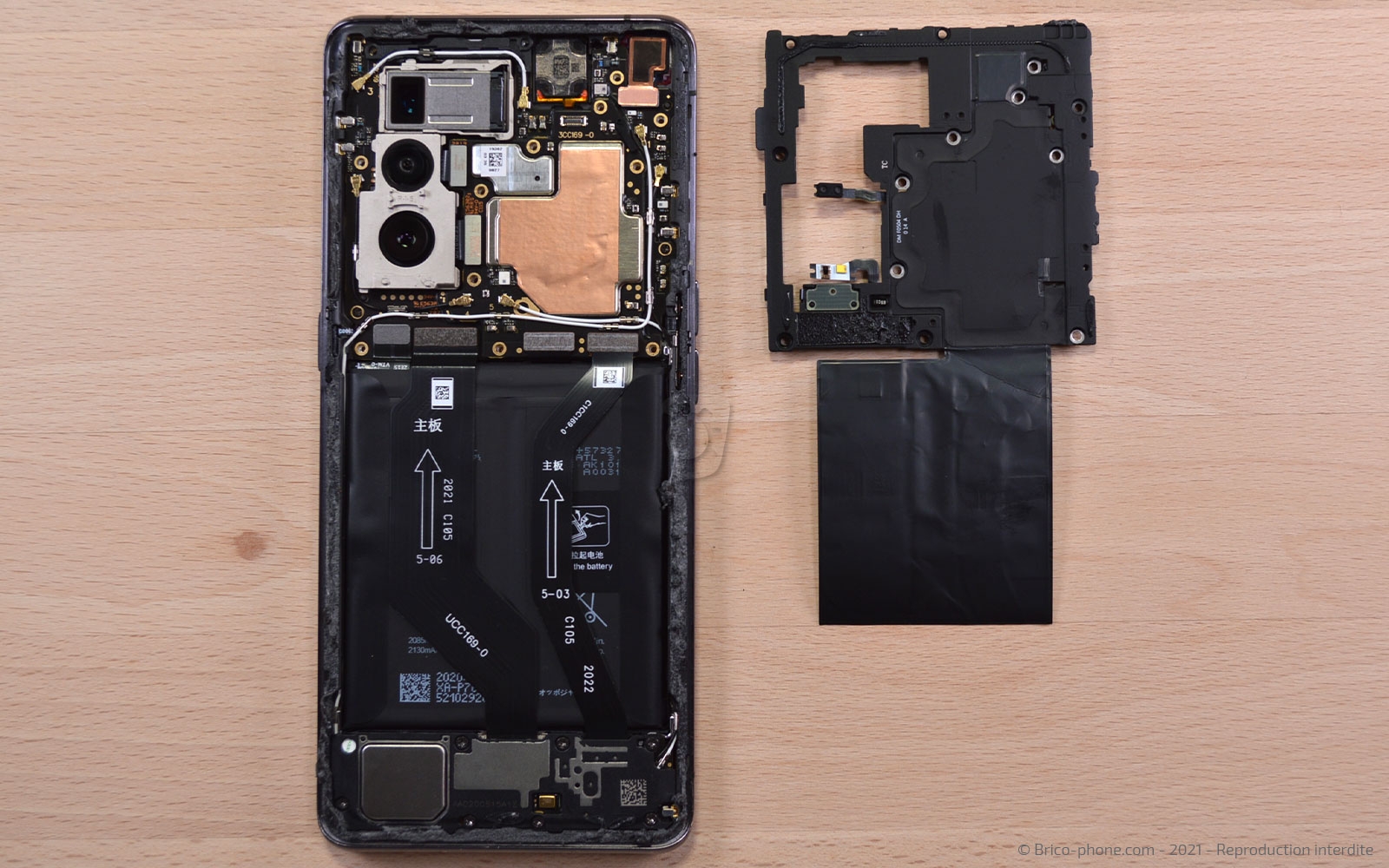

Etape 5 Récupérer la plaquette NFC

Toujours avec le spudger, décollez les petits éléments collés près des objectifs arrière de votre Oppo Fin X2 Pro.

Faites basculer vers la droite la plaquette afin de pouvoir la déconnecter et la mettre de coté.
Outils
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

Gardez le levier pour déconnecter la nappe de la batterie.
Outils
Levier Nylon
Etape 7

Etape 7 Retirer le haut-parleur externe

La nappe de l'écran se trouve sur la partie intérieure de votre smartphone c'est pourquoi vous devez retirer les 8 vis avec le tournevis cruciforme.

Glissez le spudger sous le composant pour le faire sortir du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

Etape 8 Libérer la carte mère

Détachez les câbles coaxiaux avec la pincette en métal avant de déconnecter la nappe du lecteur d'empreintes et celle de la plaquette antenne.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Déconnecter la nappe de l'écran

Débranchez la nappe de la rallonge d'interconnexion avant de soulever la carte fille avec la spatule.

Ensuite, déconnectez la nappe de l'écran.
Outils
Levier Nylon
Etape 10

Etape 10 Décoller l'écran

Un adhésif est fourni avec le kit d'outil qui vous permet de ne pas disperser des morceaux de verre partout si l'écran est trop abîmé.
Vous pouvez également utiliser du scotch.

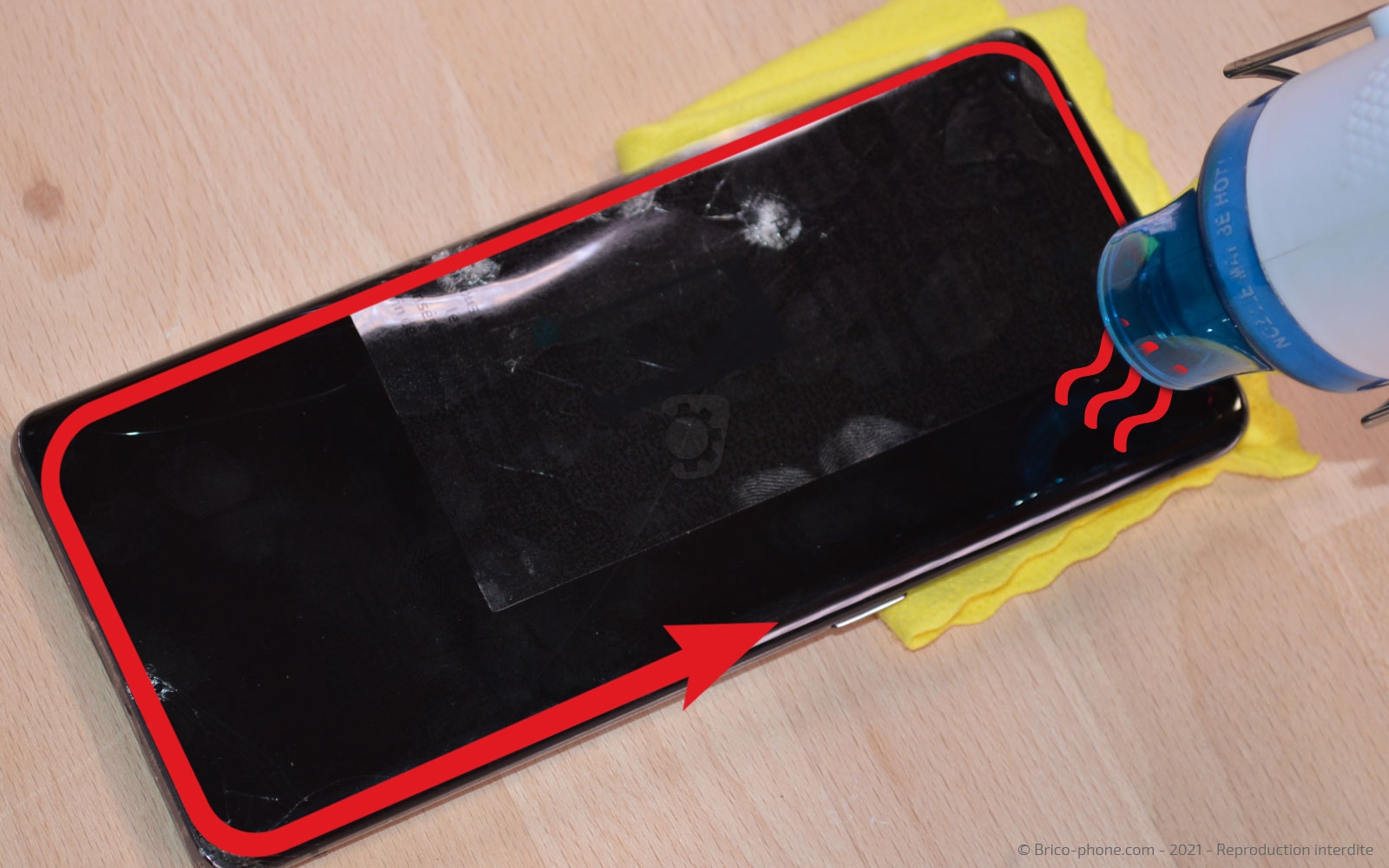

Ensuite, chauffez l'écran à l'aide du décapeur thermique ou du coussin chauffant.

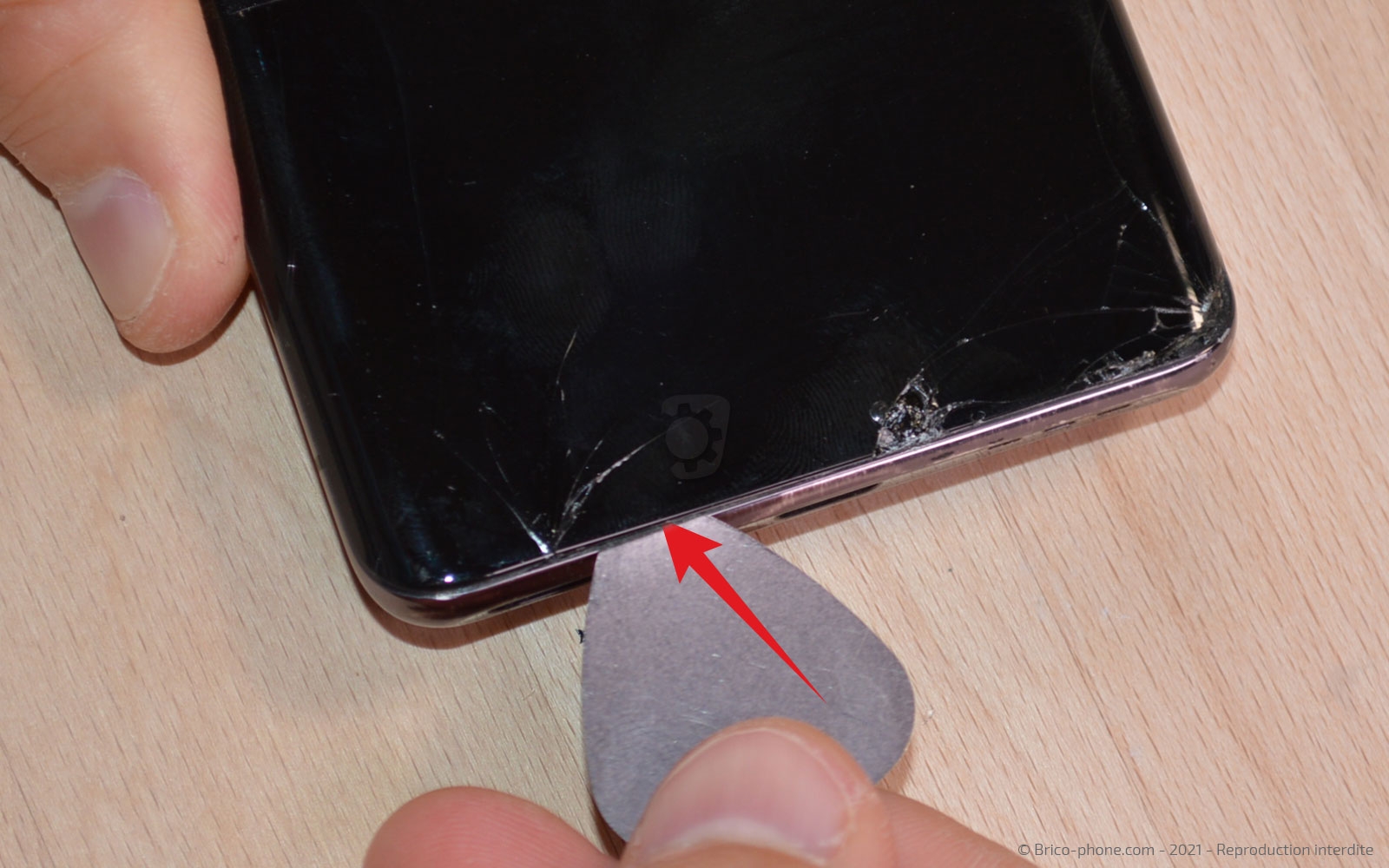

Insérez le médiator troué entre la vitre avant et le châssis.
Outils
Médiator
Clé Allen Héxagonale
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 11

Etape 11 Ôter l'écran

Une fois l'interstice créé, remplacez le médiator par ses homologues en plastique.

Faites le tour de l'écran pour le décoller à l'aide des médiators. Si la vitre avant de votre smartphone est très abîmée, n'hésitez pas à remplacer les ustensiles par la carte en PVC.

Ouvrez enfin l'écran de votre appareil et pensez à récupérer la grille de l'écouteur.
Outils
Carte PVC
Médiator
Pince Brucelles
Etape 12

Etape 12 Nettoyer le châssis

A l'aide du levier en nylon, retirez les résidus du joint et les restes de verre.

Sur le nouveau produit, ôtez le stickers de protection.
Outils
Levier Nylon
Etape 13

Etape 13 Installer le nouvel écran

Installez la grille de l'écouteur sur le châssis puis appliquez un filet de colle B-7000 sur tout le contour du châssis.

Il ne vous reste plus qu'à attendre que cette dernière sèche environ 30 voire 40 minutes.

Pour plus d'adhésion, aidez-vous de pinces ou de gros livres pour mettre le téléphone sous presse.
Outils
Colle
Pièces
Pince à ressort 6.90€

Conseils pour le remontage

Suivez les étapes précédentes pour remonter correctement votre Oppo Find X2 Pro.
N'oubliez pas de rebrancher la plaquette NFC.

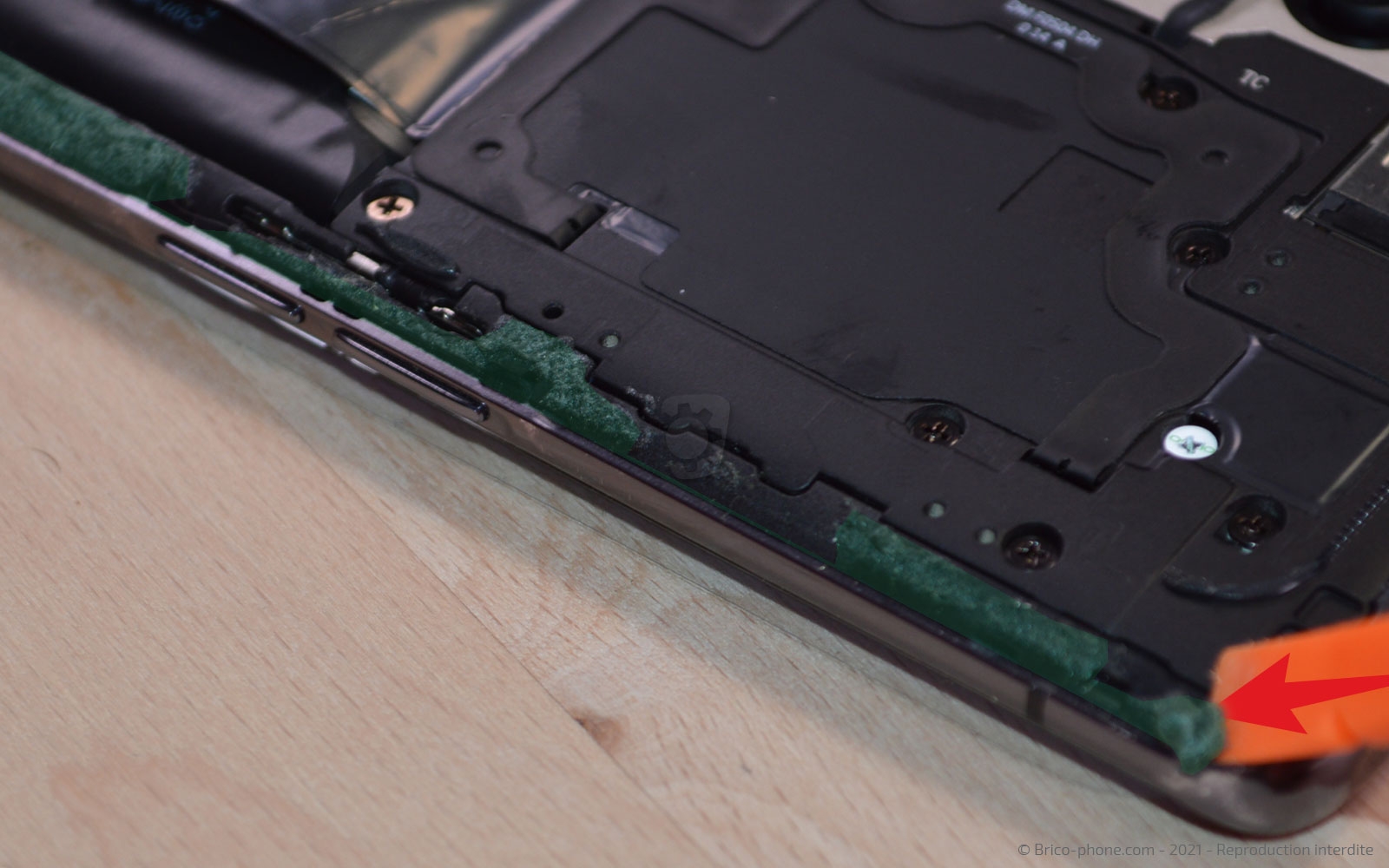

Avant de refermer votre téléphone, retirez les excédents de stickers présents sur le châssis.
Disposez un filet de colle B-7000 puis installer la vitre arrière.

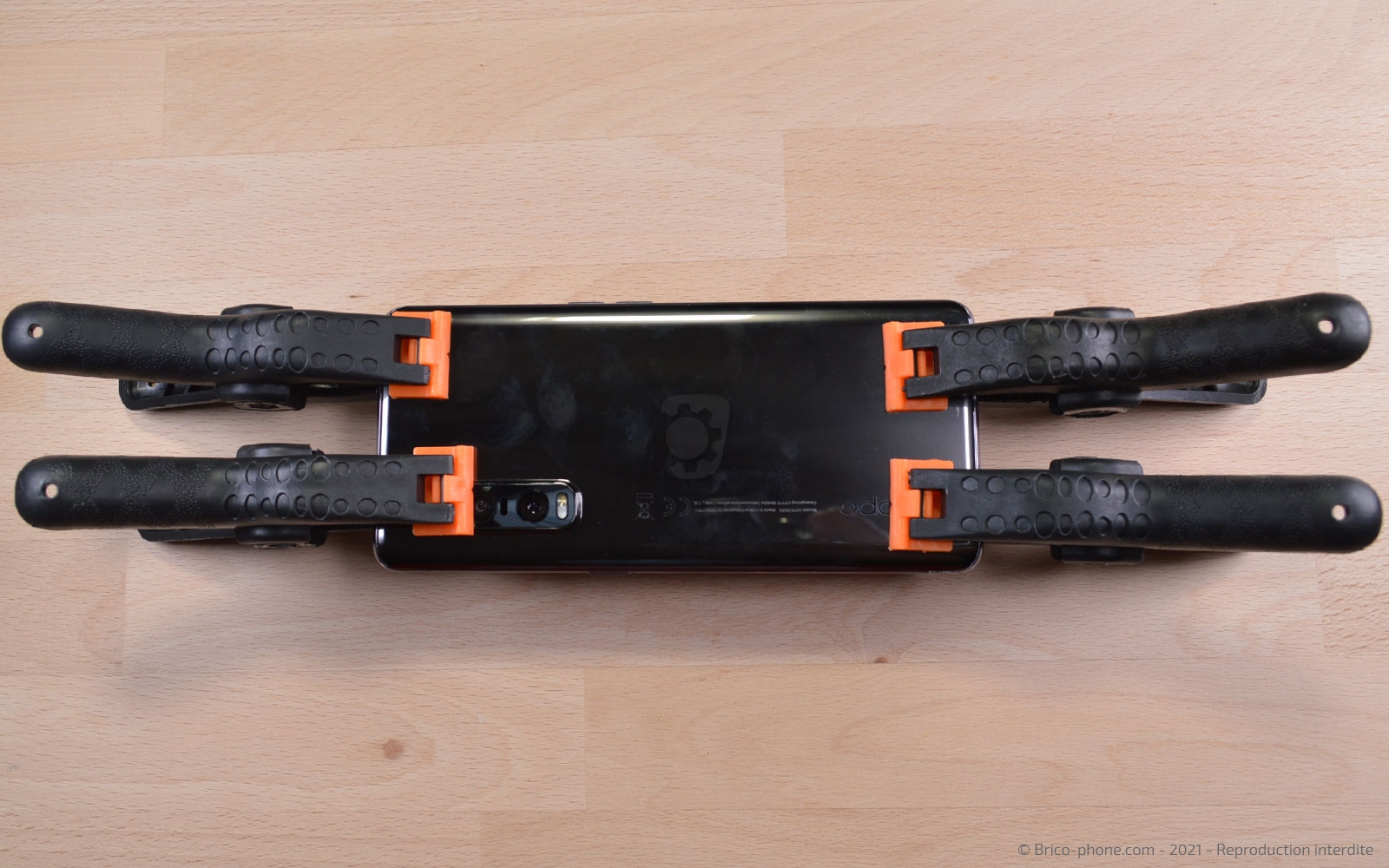

Laissez poser sous presse environ 40 minutes à l'aide de livres ou de pinces.
