Démontage complet sur Find X2 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Find X2 Pro
Réparation
Note de réparabilité 13/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)

La vitre arrière de votre smartphone est cassée ? L'écran est brisé ? Vos photos sont floues ? Vous rencontrez des problème de son ou de vibreur ? La batterie de votre Oppo Find X2 Pro se décharge anormalement vite ? Il est difficile de mettre en charge votre téléphone ?

Pour toutes ces petites pannes, Brico-phone met à votre disposition ce tutoriel détaillé en images et en vidéo pour vous permettre de remplacer n'importe quel composant de votre mobile.
En fonction de la réparation, vous pouvez choisir les étapes à effectuer. En effet, pour changer les caméra vous n'aurez pas besoin de retirer ni la batterie ni le connecteur de charge et le haut-parleur externe.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commander, nous vous conseillons de vérifier le numéro de modèle de votre smartphone en jetant un oeil à l'inscription inscrite au dos de votre téléphone. Ici, il s'agit de CPH2025.

Vous n'avez rien d'écrit au dos de votre appareil ? composez le *#06# depuis le clavier de votre mobile afin d'obtenir un numéro d'IMEI.
Recopiez la référence sur notre page d'accueil et laissez-vous guider vers les pièces compatibles avec votre Oppo Find X2 Pro.
Etape 1

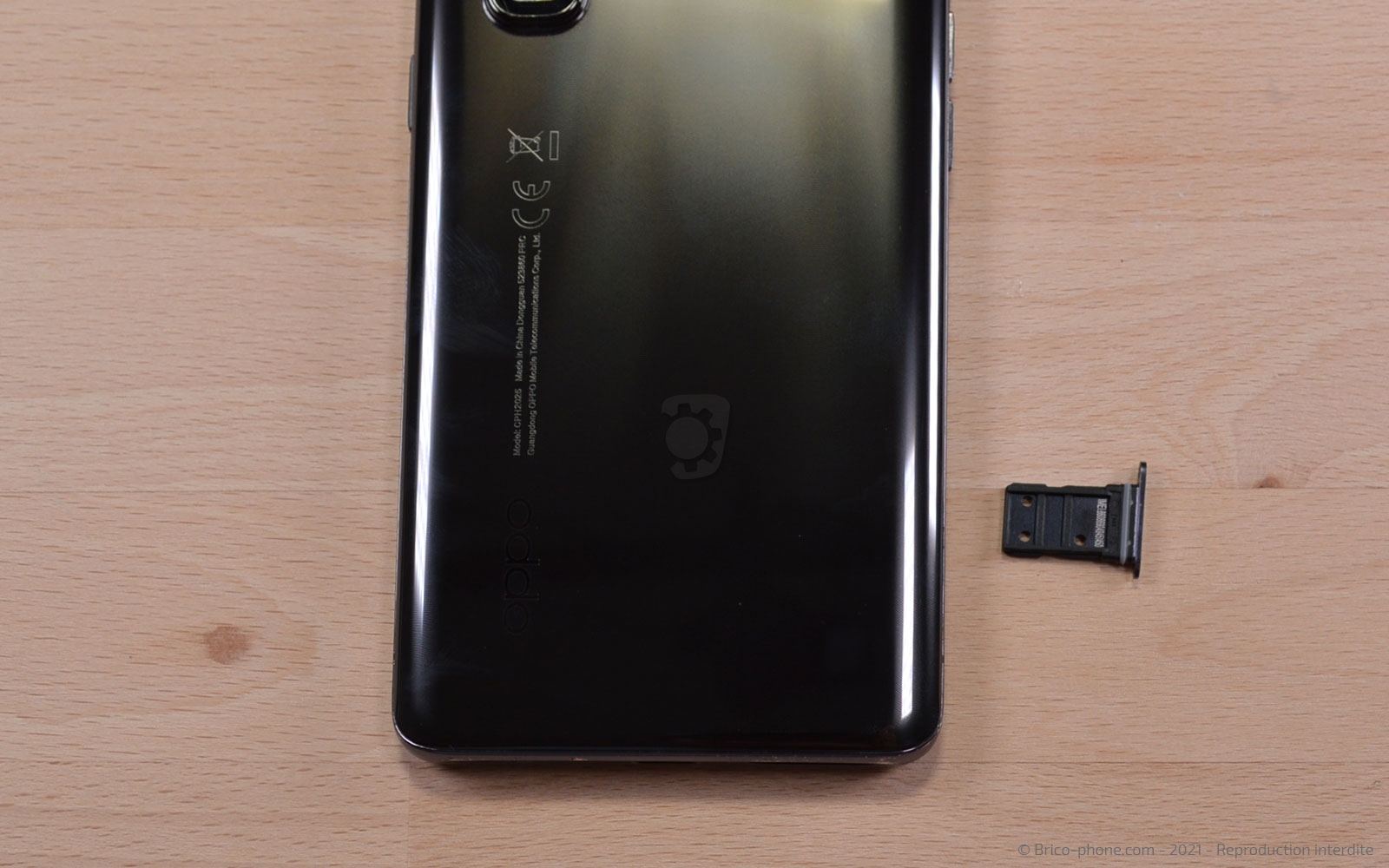

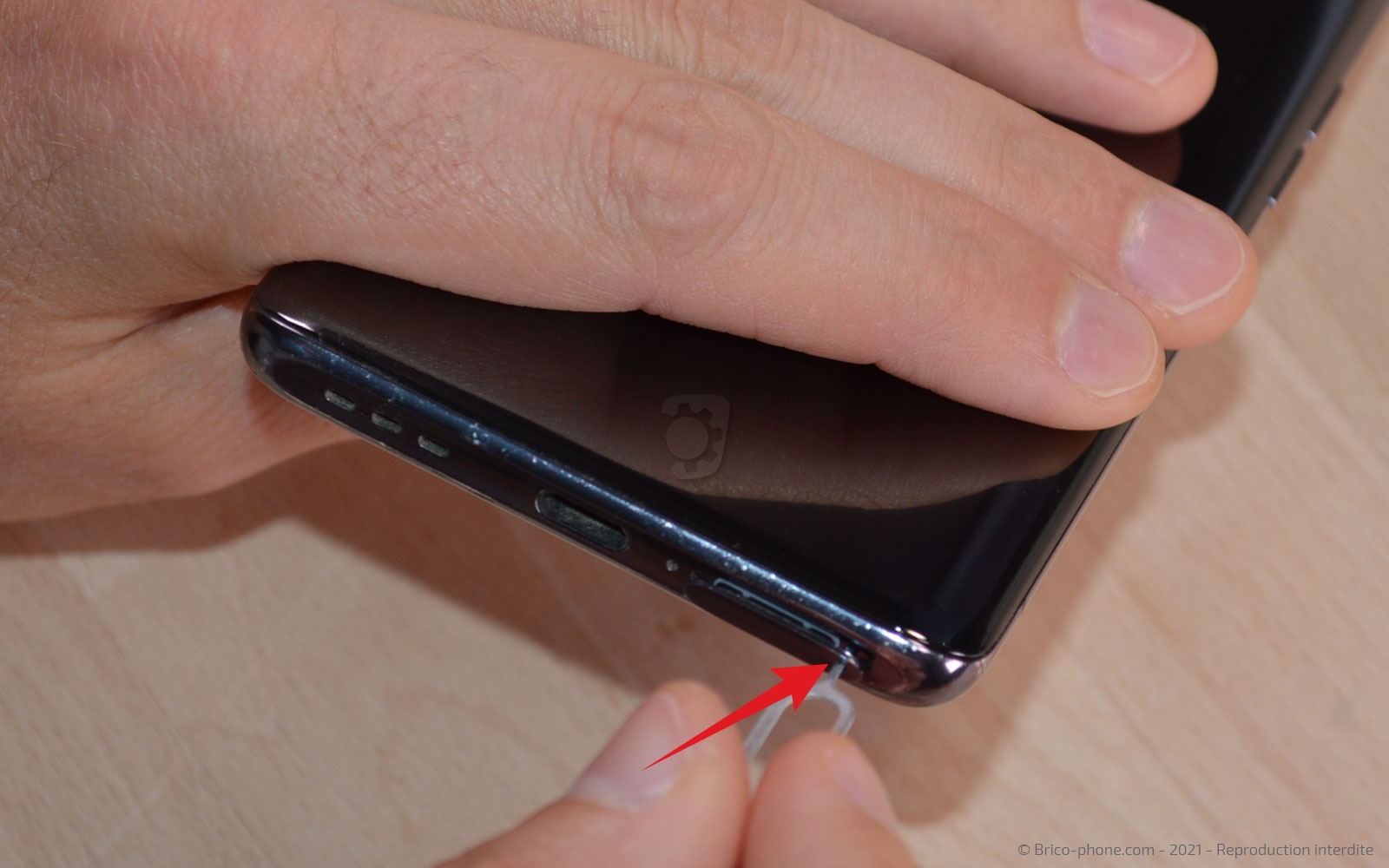

Etape 1 Mettre hors tension le mobile

Vous avez reçu votre commande ?
Commencez votre réparation par l'extinction de votre smartphone en pressant le bouton Power et en slidant vers le bas le bouton virtuel.

Ensuite, retirez le tiroir de la carte Sim à l'aide de l'outil d'extraction fourni avec votre kit d'outil ou votre boite d'origine.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour accéder à l'intérieur de votre smartphone, il vous faut chauffer la vitre arrière à l'aide d'un coussin chauffant, d'un sèche-cheveux ou d'un décapeur thermique.

Si vous utilisez le coussin, faites le chauffer dans un premier temps au micro-ondes environ 2 minutes avant de le déposer une trentaine de secondes sur l'arrière du téléphone.
Autrement comme sur la deuxième photo, chauffez le contour du téléphone avec le décapeur thermique (ou le sèche-cheveux).

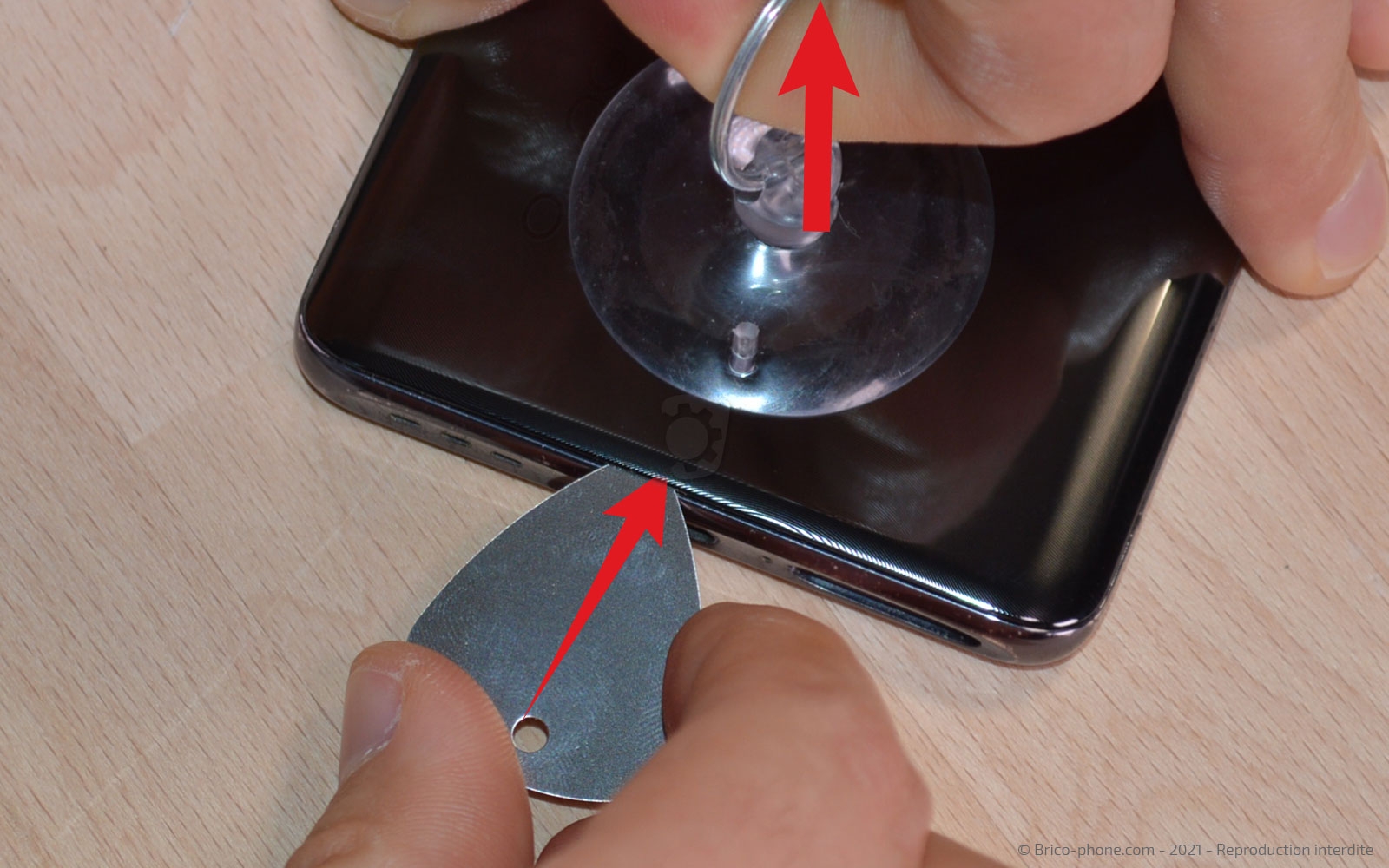

Dans un second temps, collez la ventouse sur le bas de la vitre arrière afin de pouvoir soulever suffisamment cette dernière pour réussir à insérer le médiator en métal fin du kit d'outil entre le cache batterie et le châssis.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

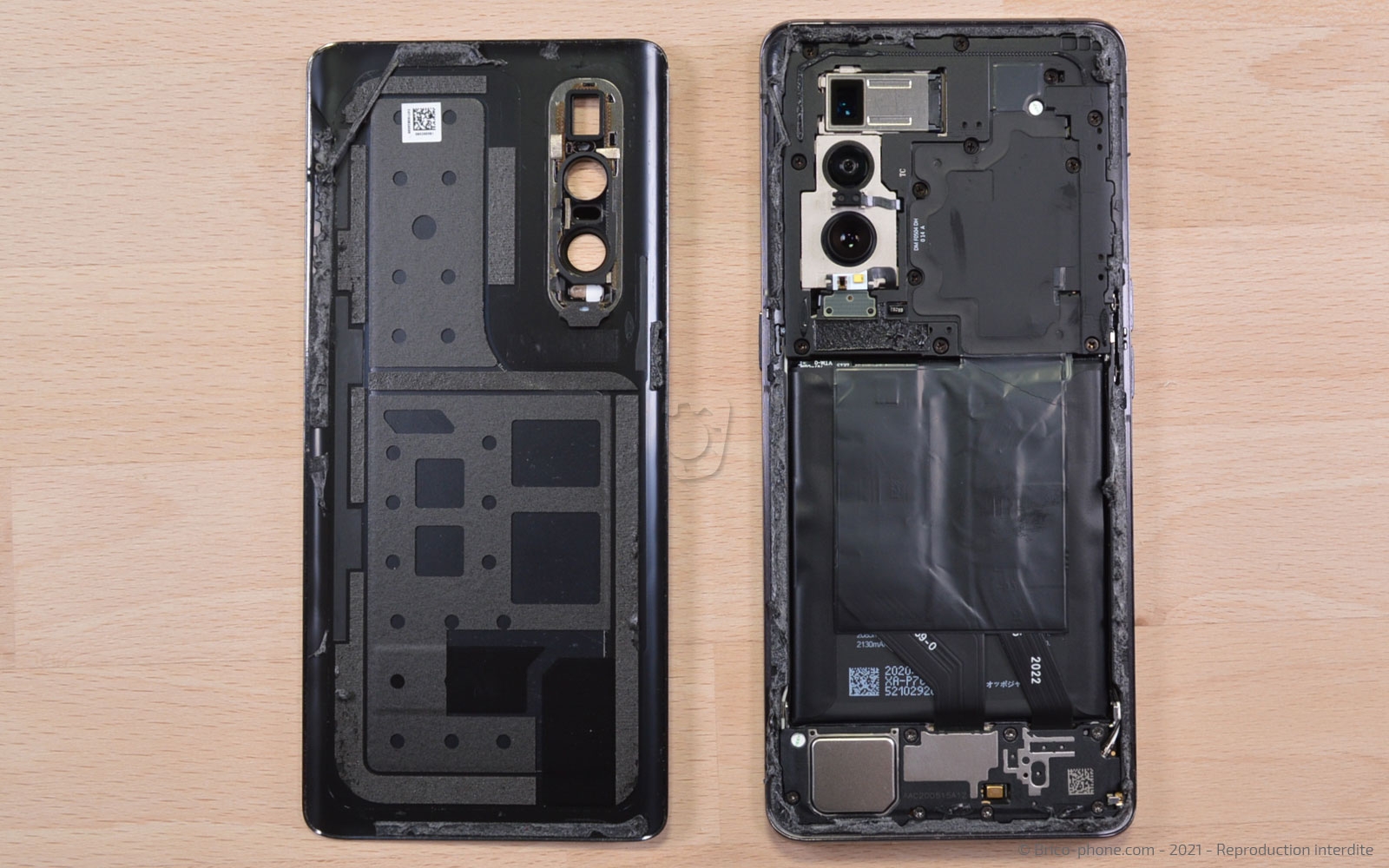

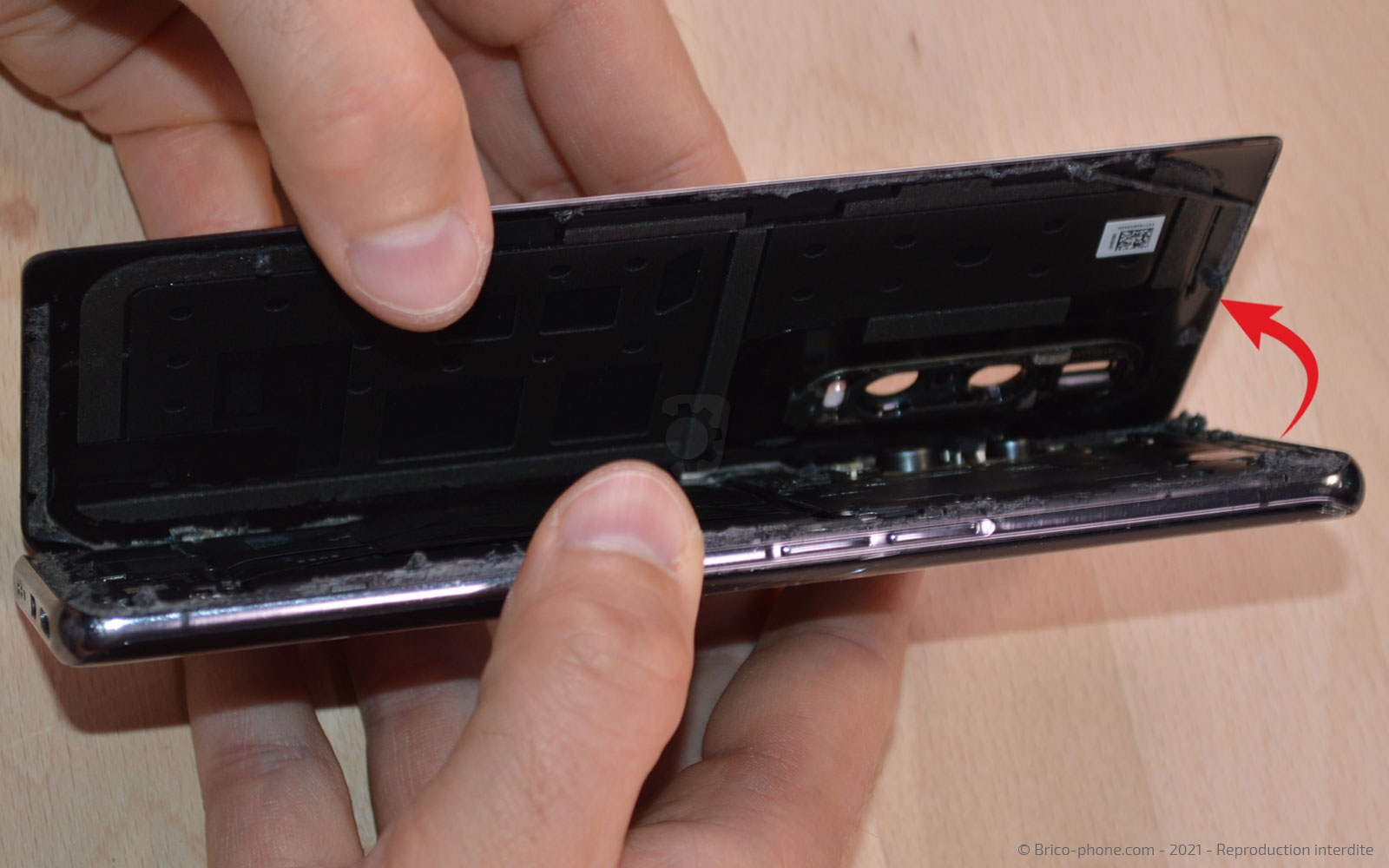

Etape 3 Ouvrir la vitre arrière

Remplacez le médiator en métal troué par les versions plastique pour terminer le décollage.

Faites glisser les outils sur toute la longueur de la vitre arrière pour réussir à ouvrir le téléphone.
Outils
Médiator
Ventouse
Etape 4

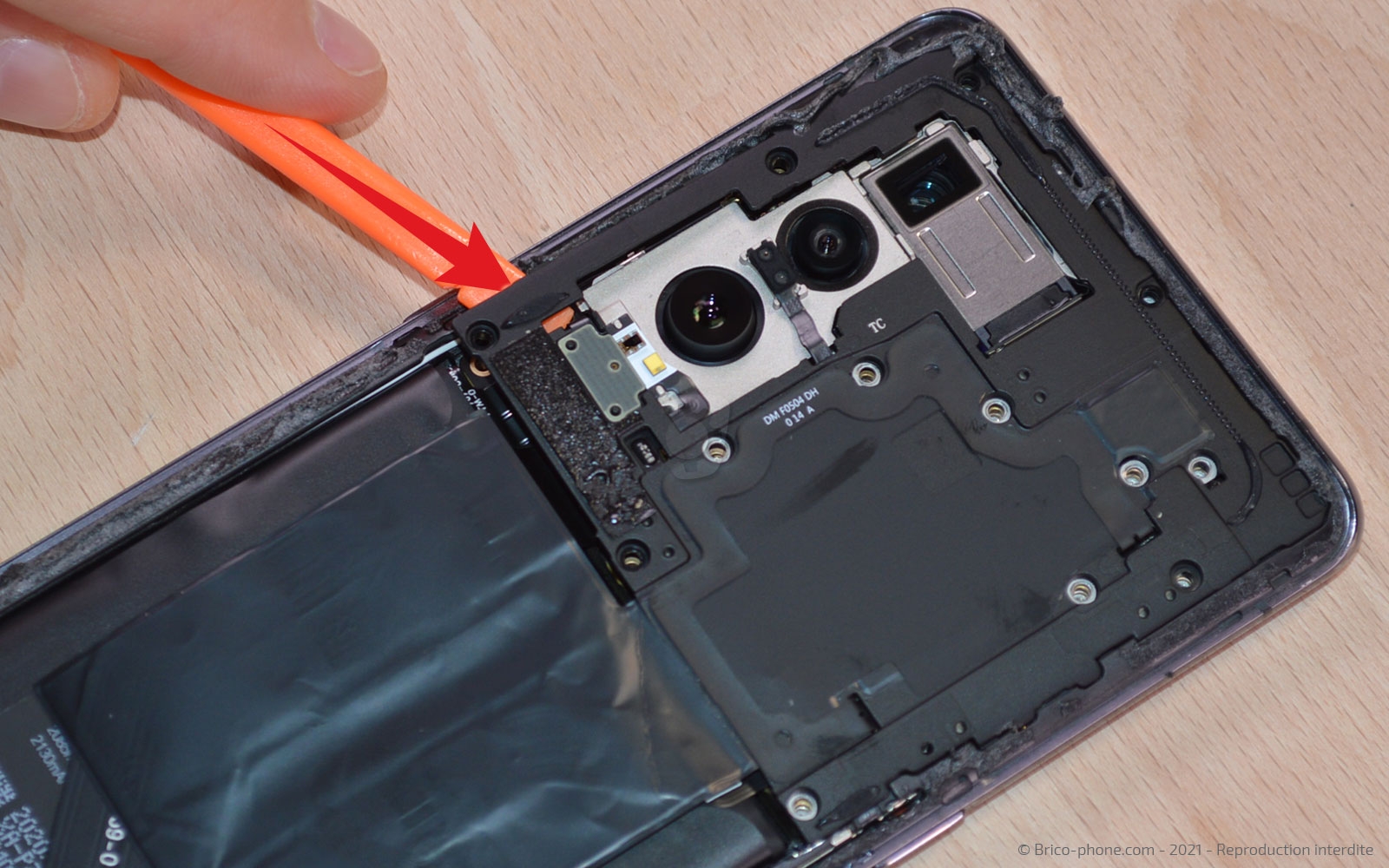

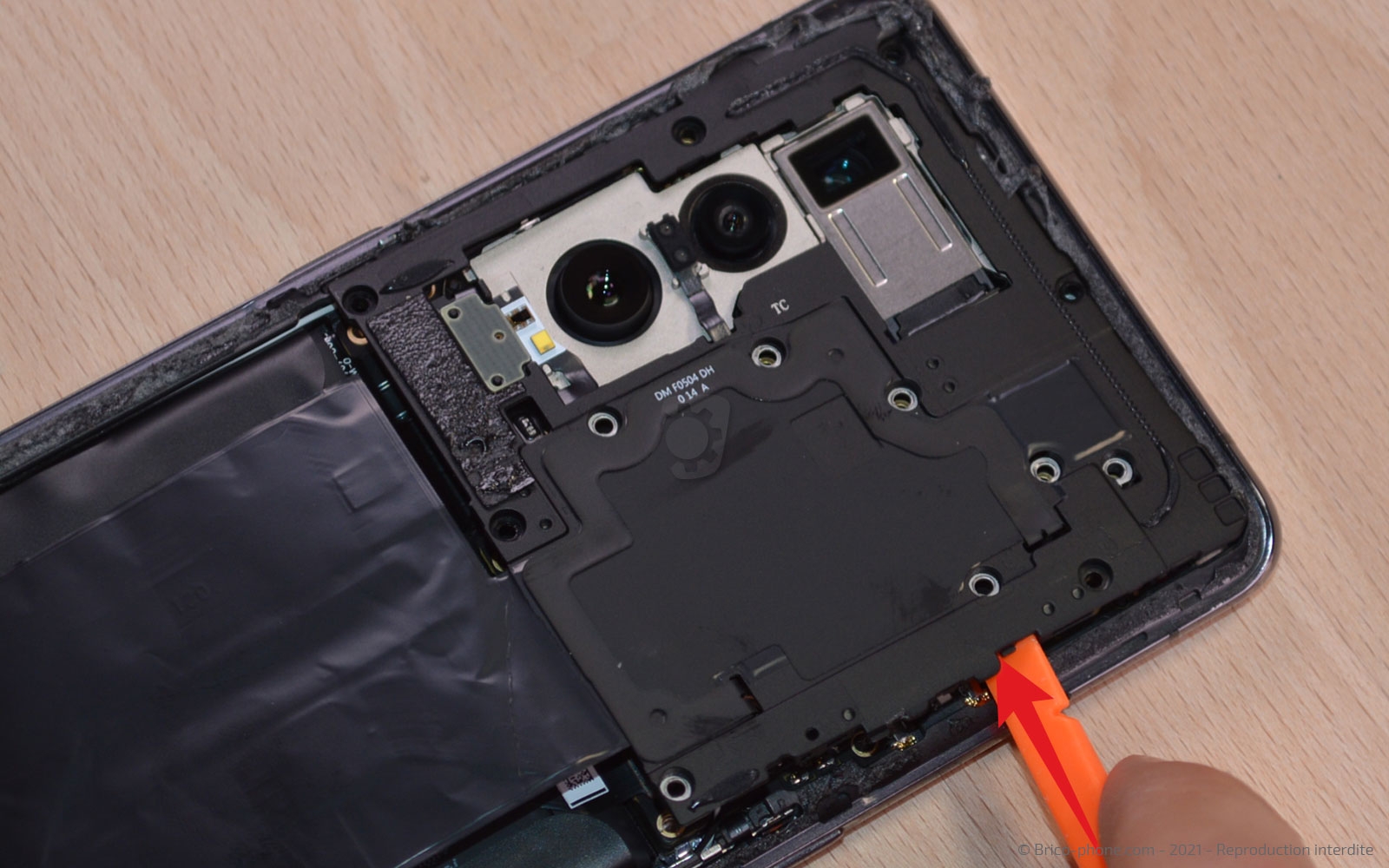

Etape 4 Déclipser la plaquette NFC

Saisissez le tournevis cruciforme pour ôter les 13 vis de la plaquette intermédiaire.

Déclispez délicatement le cache à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

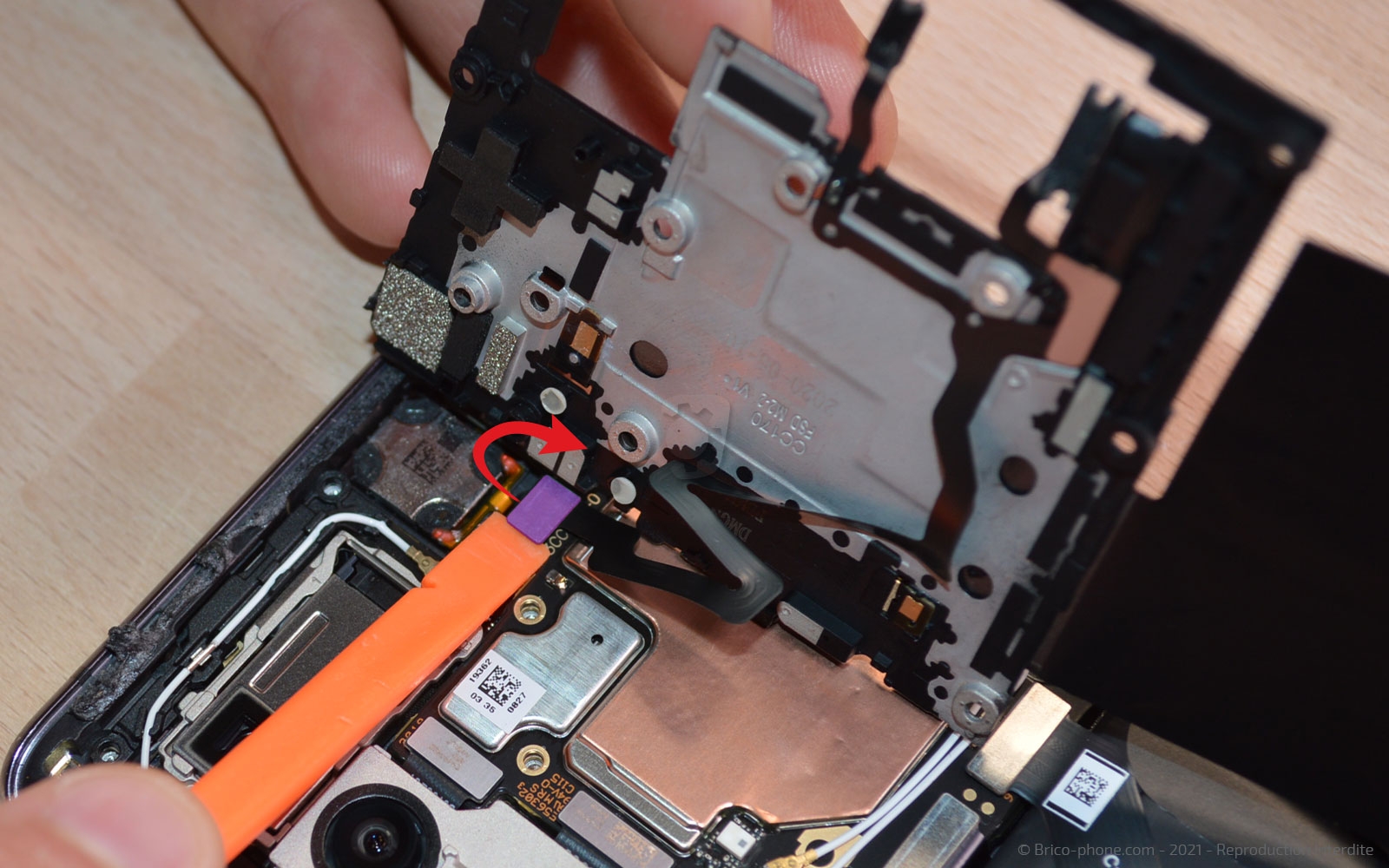

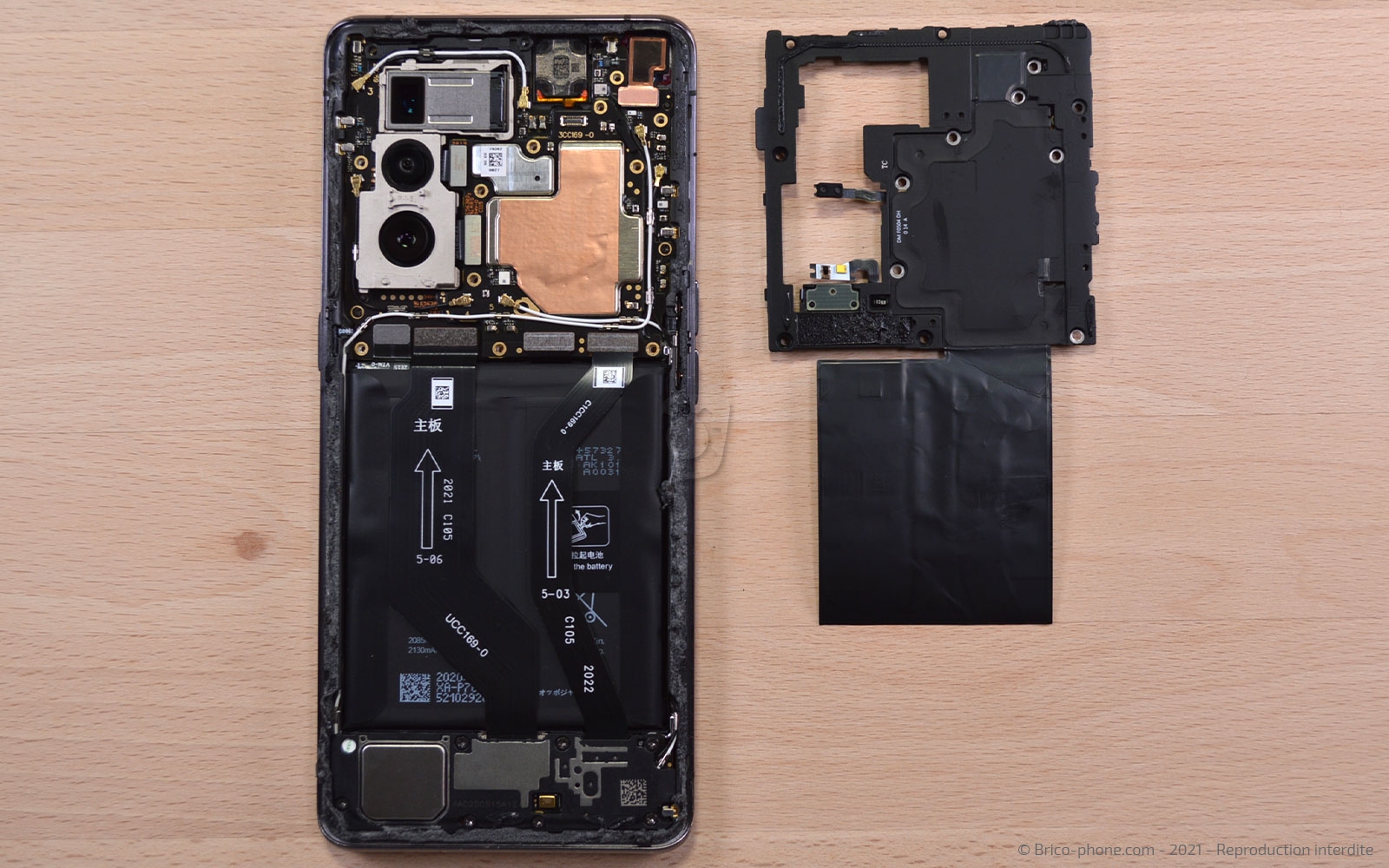

Etape 5 Récupérer la plaquette NFC

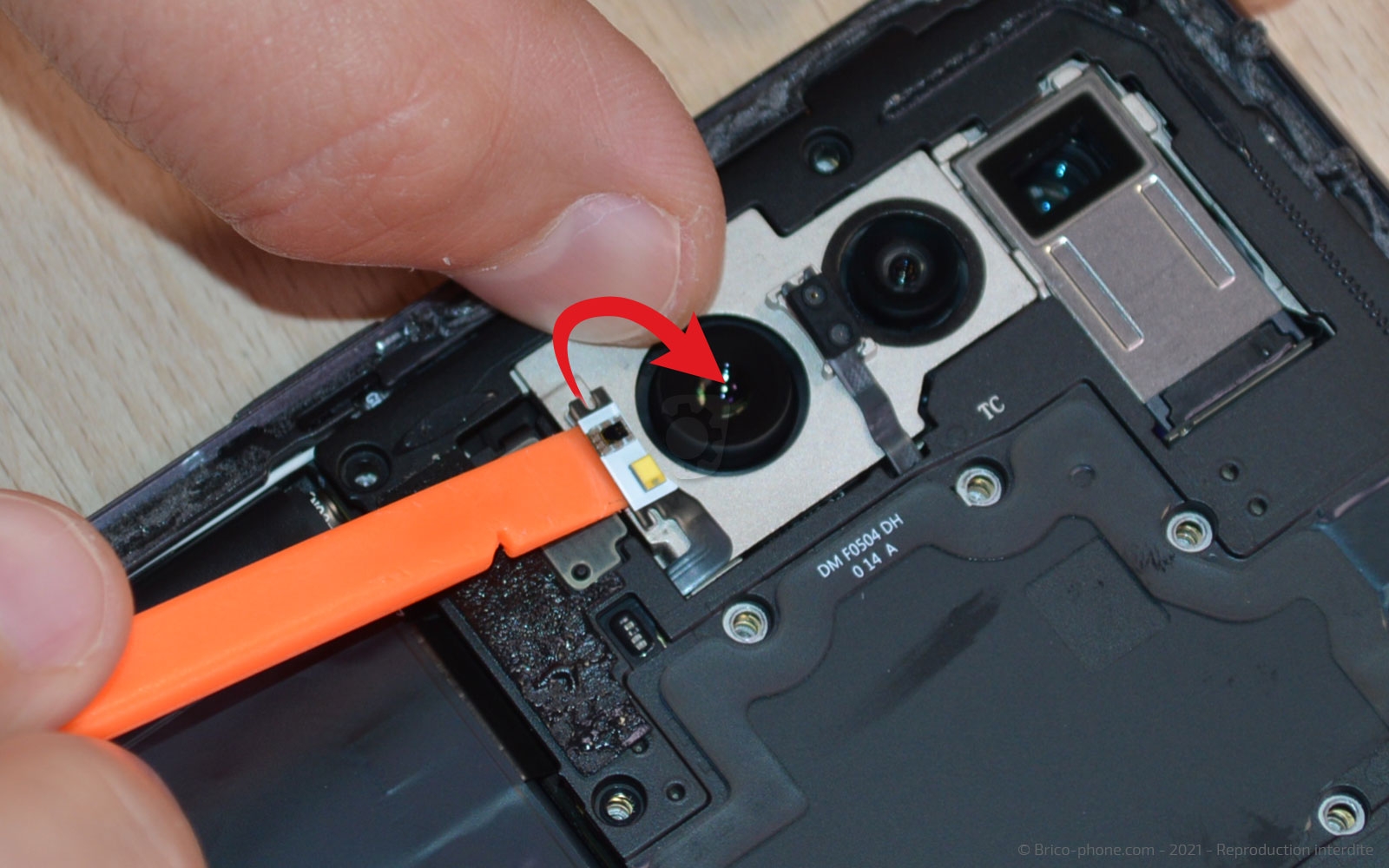

Toujours avec le spudger, décollez les petits éléments collés près des objectifs arrière de votre Oppo Fin X2 Pro.

Faites basculer vers la droite la plaquette afin de pouvoir la déconnecter et la mettre de coté.
Outils
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

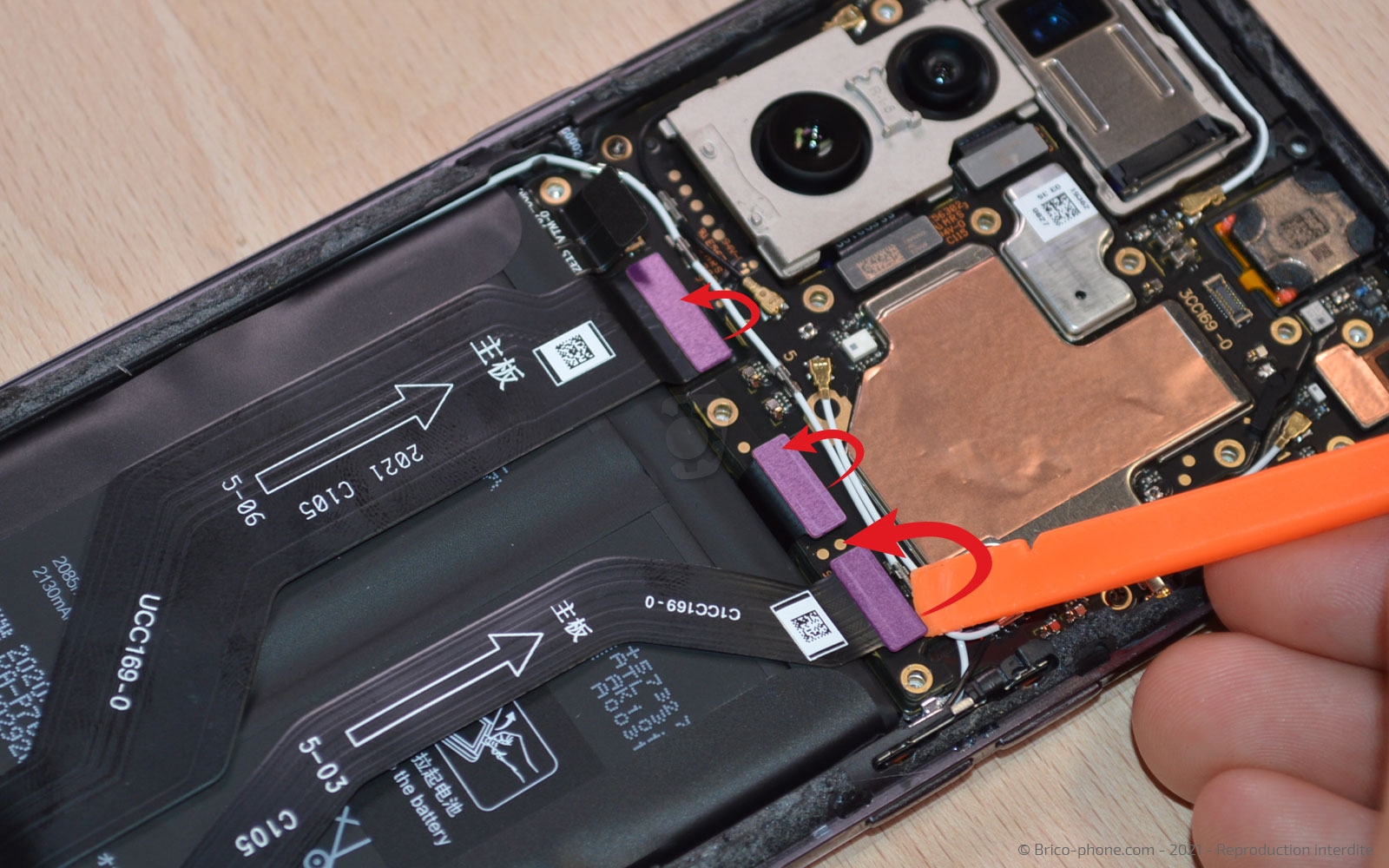

Gardez le levier pour déconnecter la nappe de la batterie, puis celle du connecteur de charge, celle de la rallonge d'interconnexion et enfin celle la rallonge de l'écran.
Outils
Levier Nylon
Etape 7

Etape 7 Décoller la batterie

Décollez les languettes à l'aide de la spatule afin de pouvoir tirer l'une d'entre elles pour faire basculer la batterie vers l'extérieur du téléphone.
Outils
Levier Nylon
Etape 8

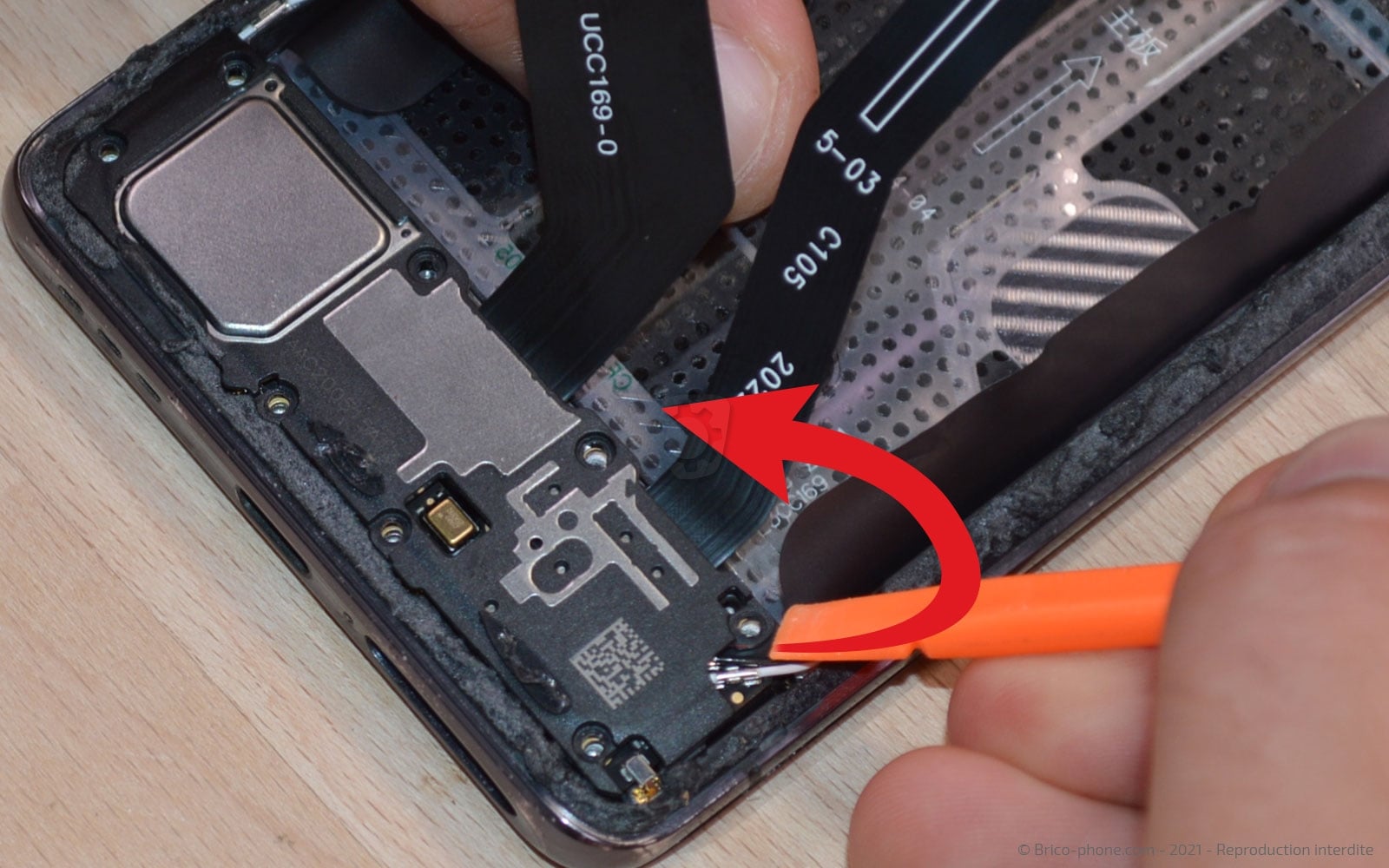

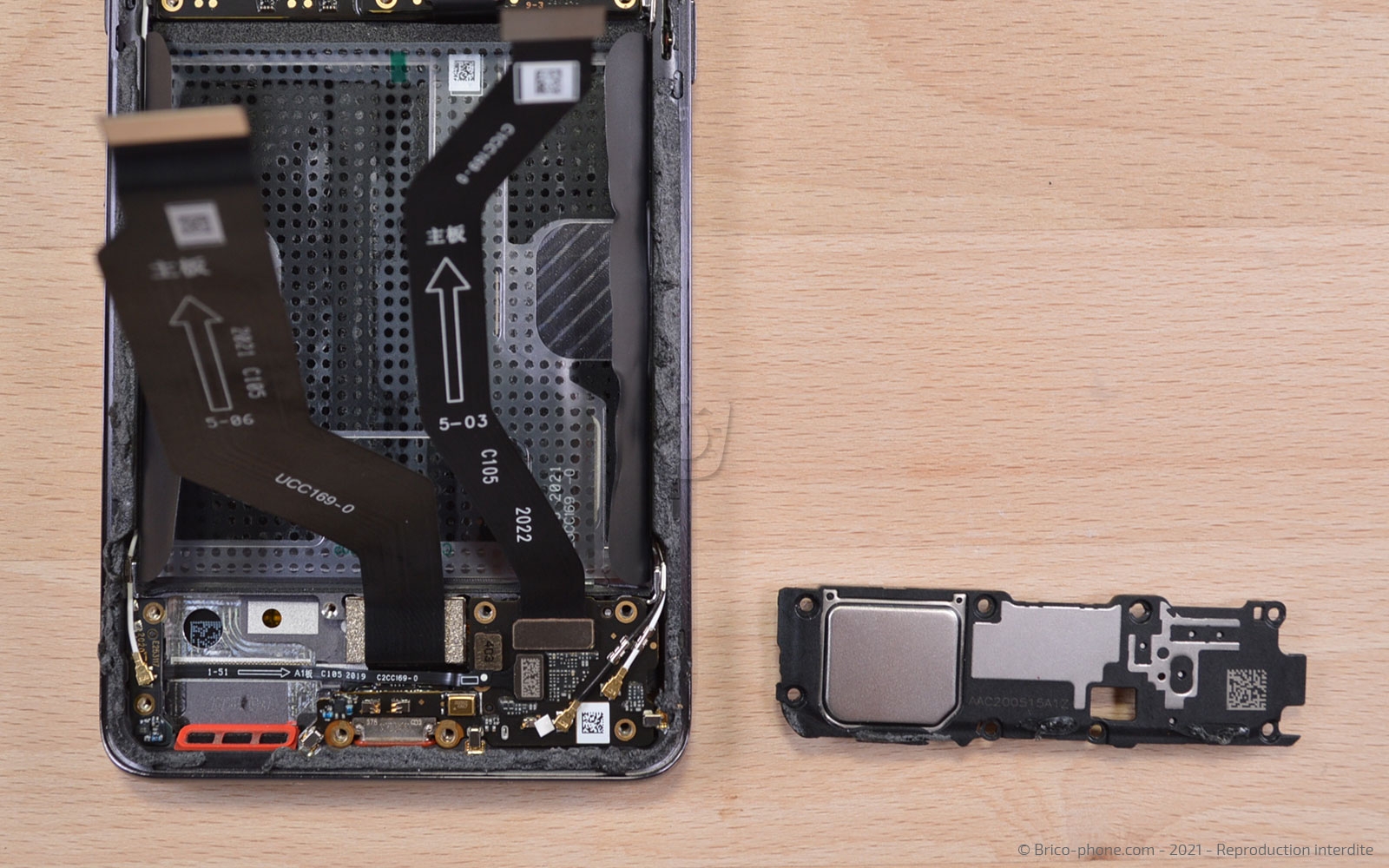

Etape 8 Retirer le haut-parleur externe

Sur la partie basse de votre téléphone, retirez les 8 vis cruciforme avec le tournevis adéquat. Disposez les vis sur votre patron d'aide au montage.
Cela vous permettra de n'en perdre aucune et surtout vous facilitera le remontage.

Insérez le levier sous le composant pour le déclipser et l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 9

Etape 9 Libérer la carte fille

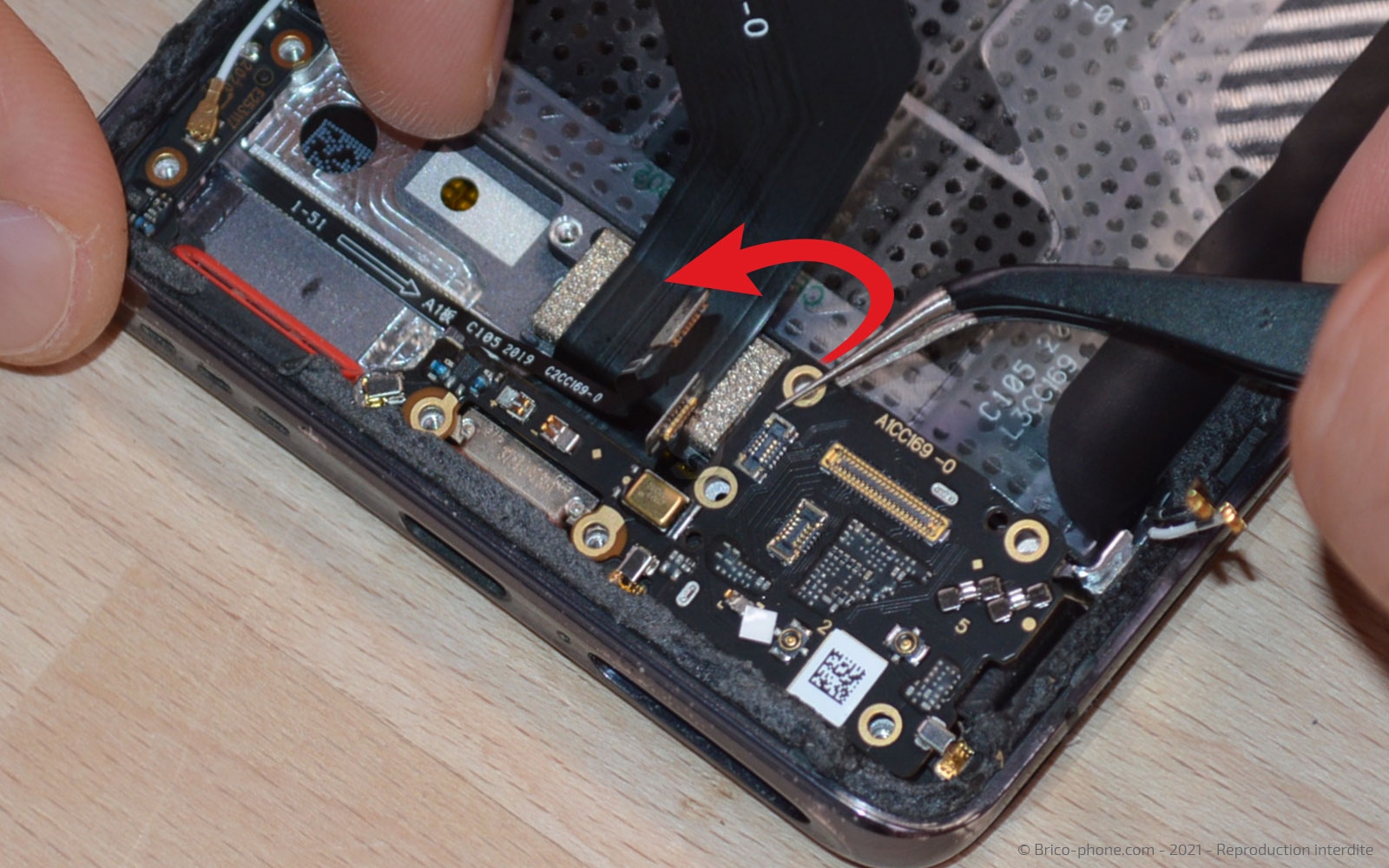

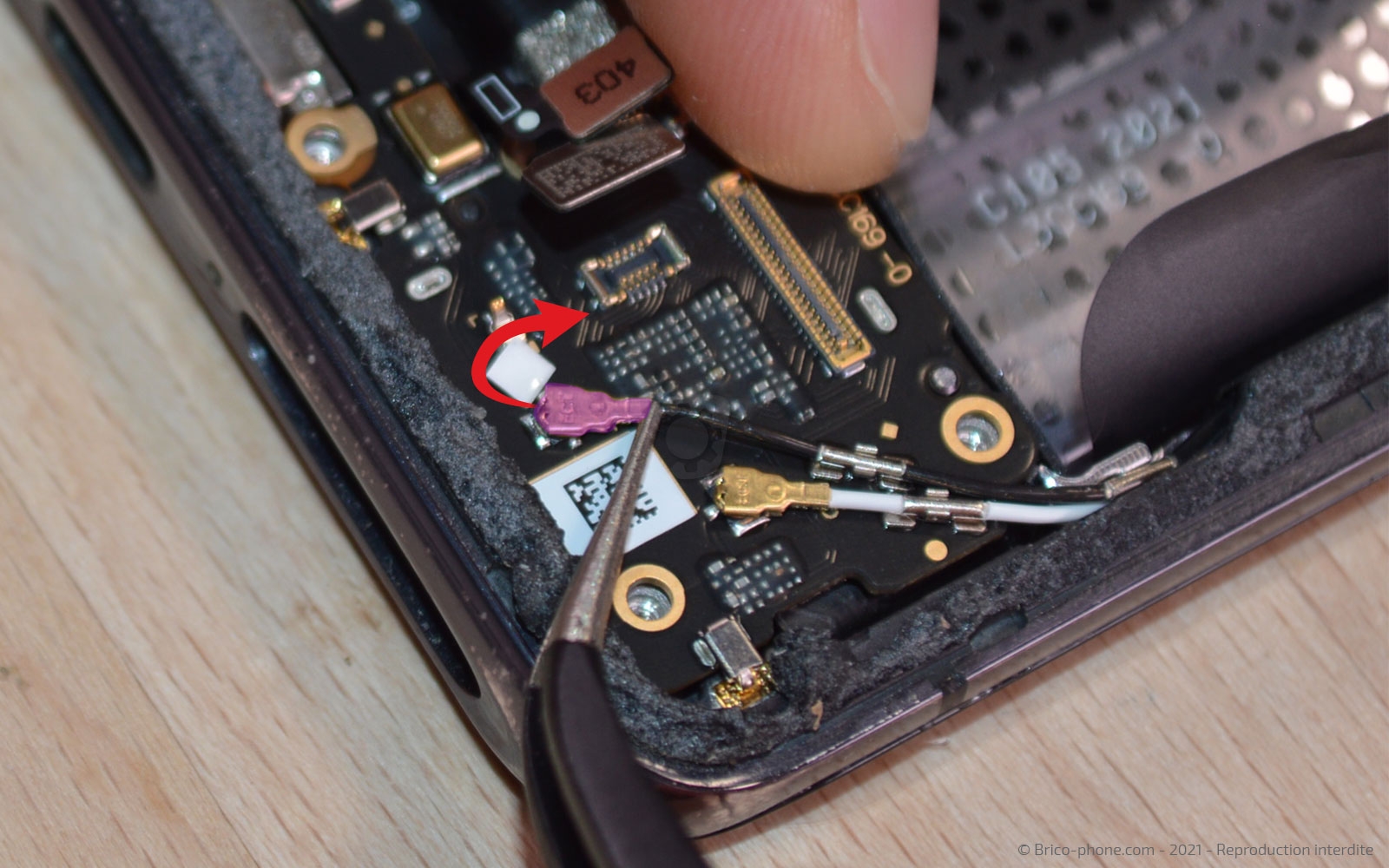

Reprenez votre spudger pour débrancher les nappes de la rallonge d'interconnexion, du lecteur d'empreinte et de l'antenne située à gauche.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Enlever le connecteur de charge

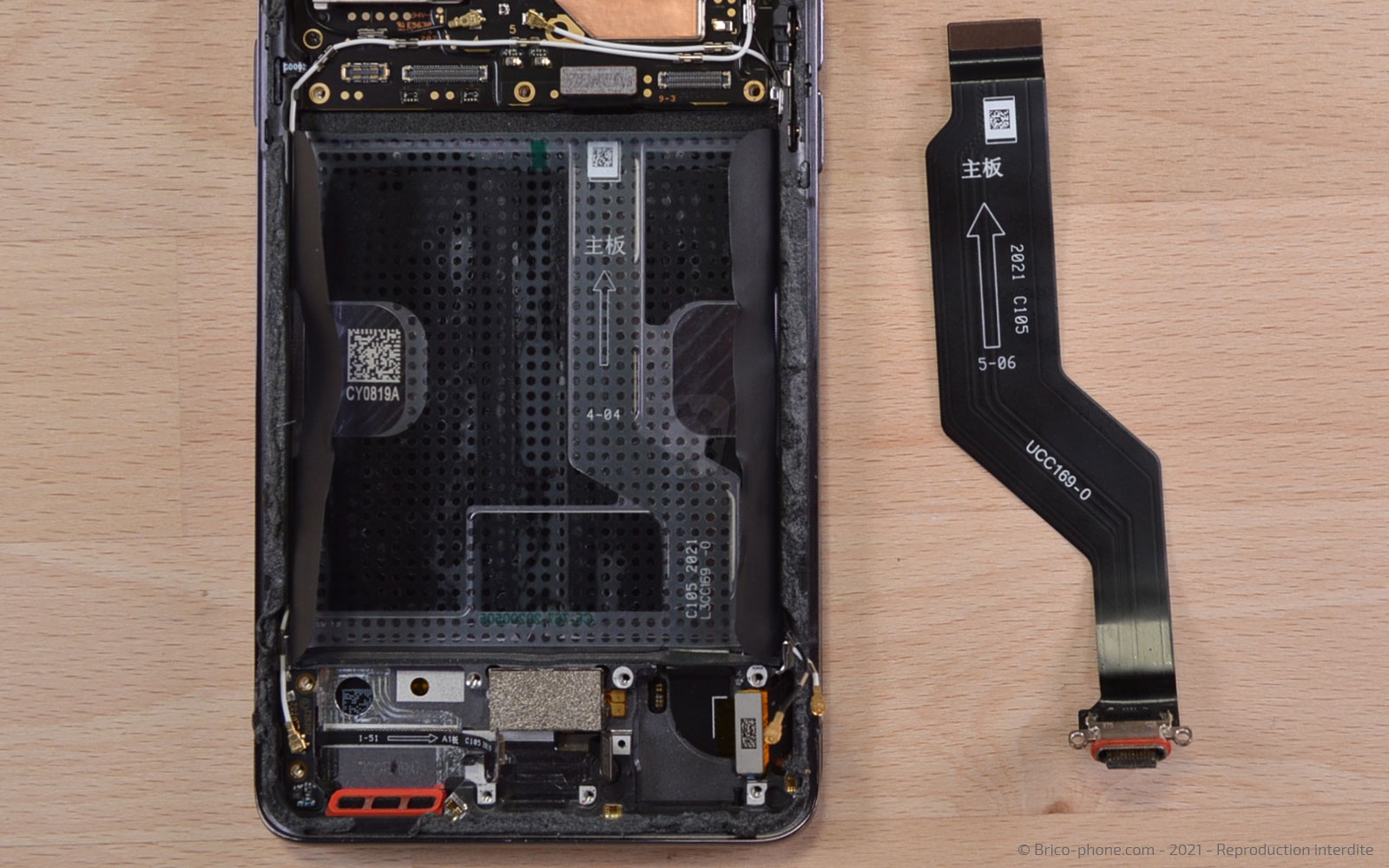

Sortez le connecteur de charge de son emplacement.
Etape 11

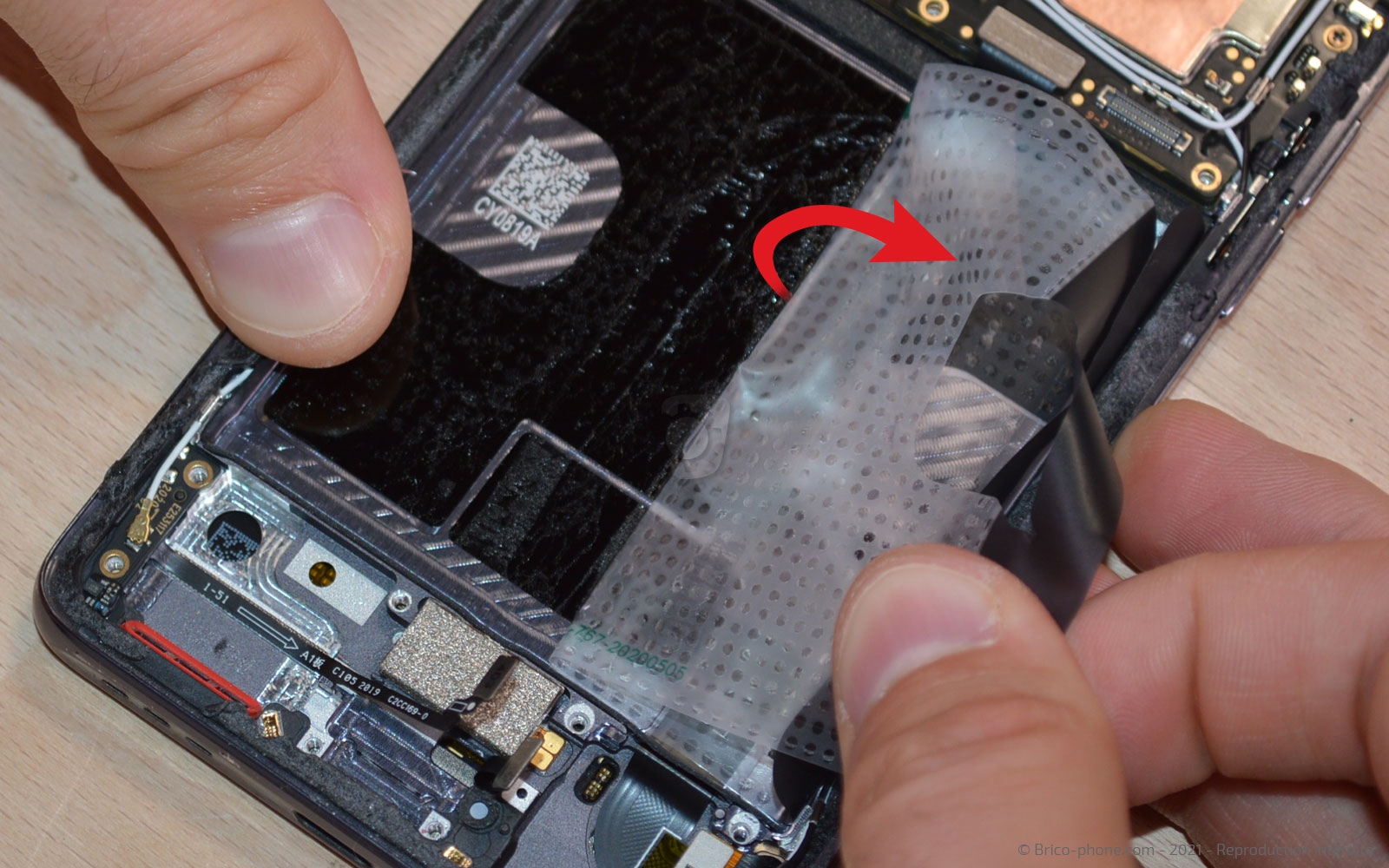

Etape 11 Sortir le vibreur

Retirez le film adhésif transparent.

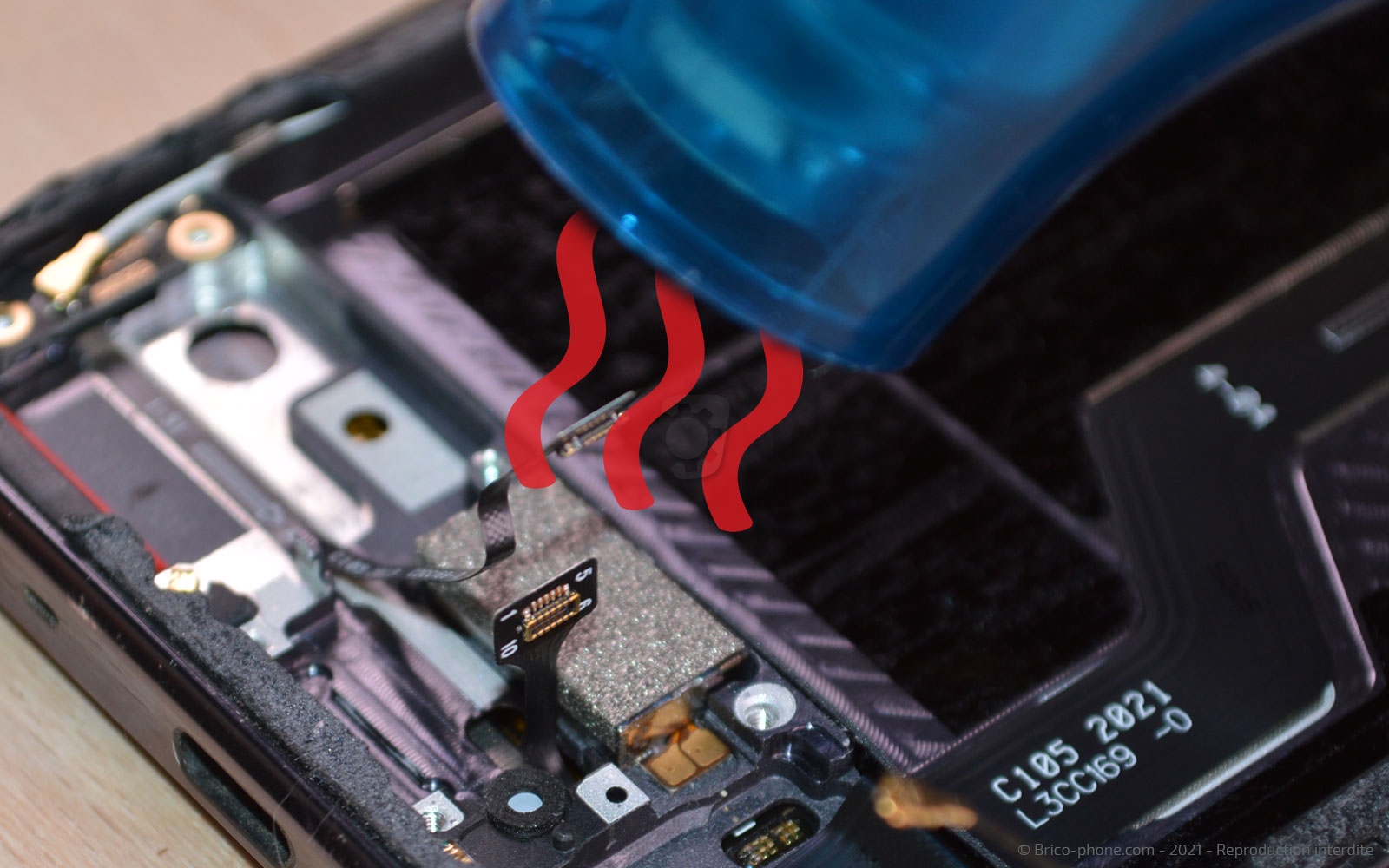

Ensuite, chauffez le vibreur pour ramollir le sticker se trouvant dessous. Glissez la pincette sous le composant et mettez le de coté.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 12

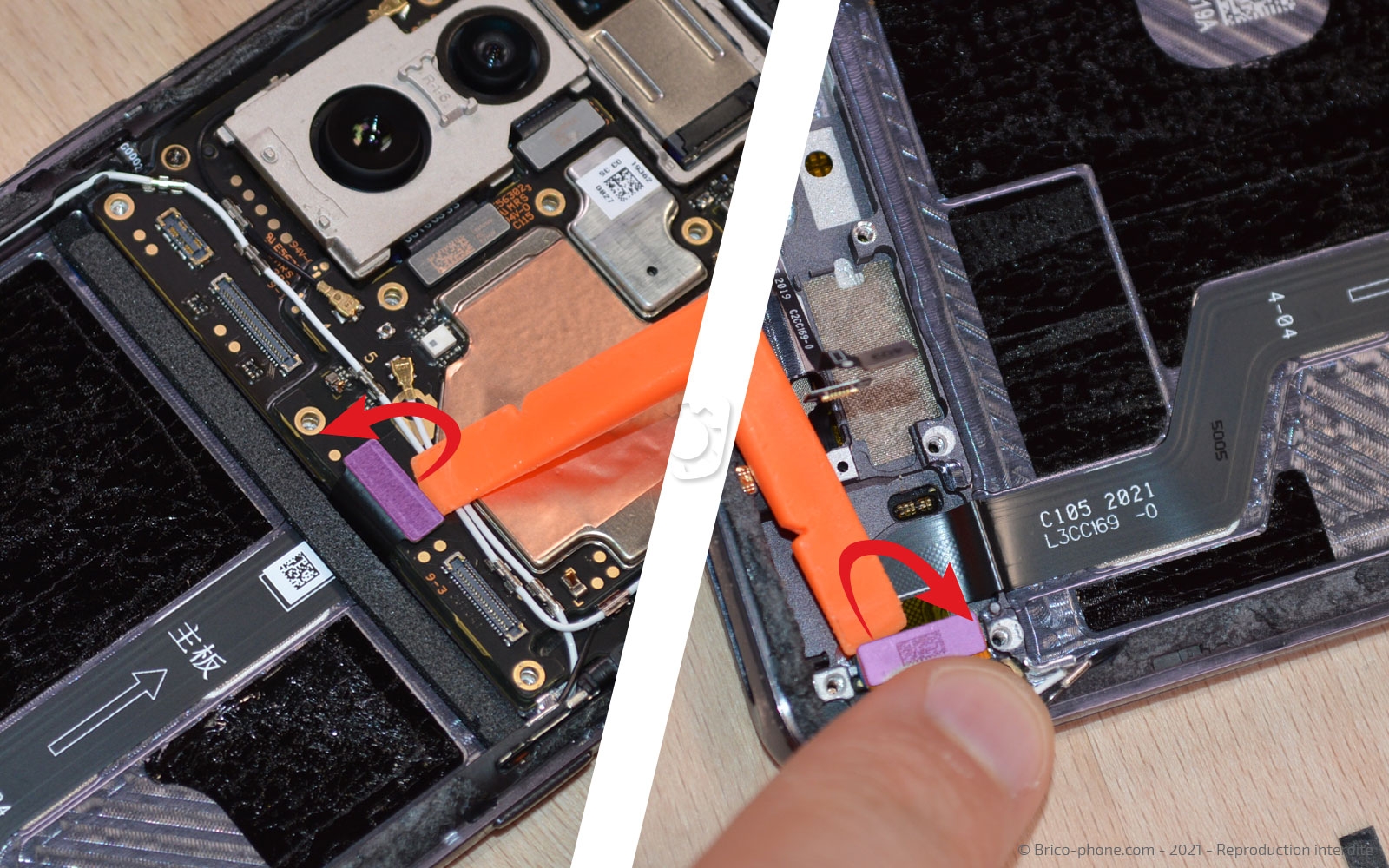

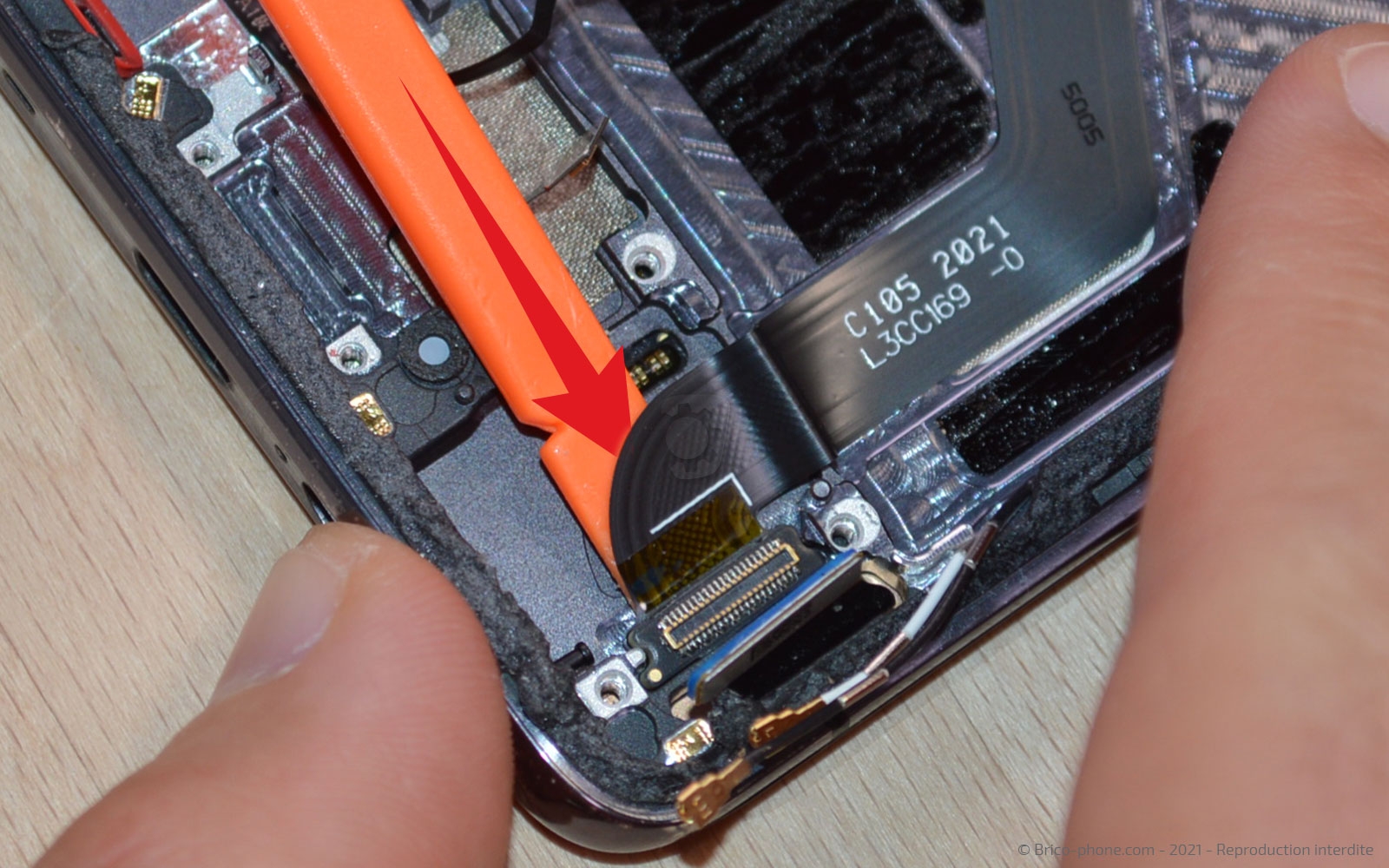

Etape 12 Décoller la rallonge de la nappe de l'écran

Toujours en vous aidant de la pince en métal, retirez les 4 adhésifs situé de part et d'autre de l'emplacement de la batterie.

Déconnectez la rallonge de l'écran avant de la décoller de l'extraire du téléphone.
Outils
Levier Nylon
Pince Brucelles
Etape 13

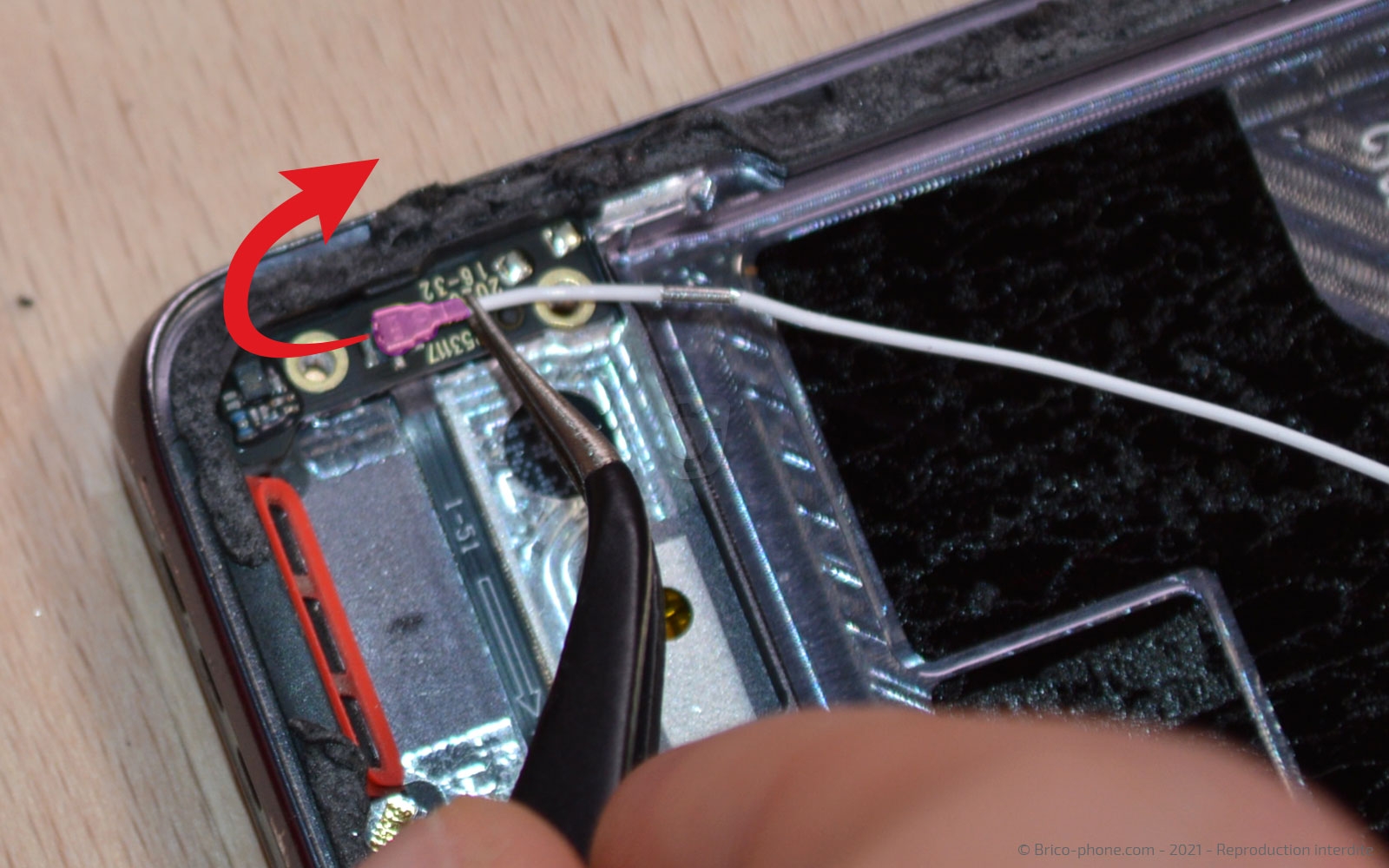

Etape 13 Détacher les câbles coaxiaux

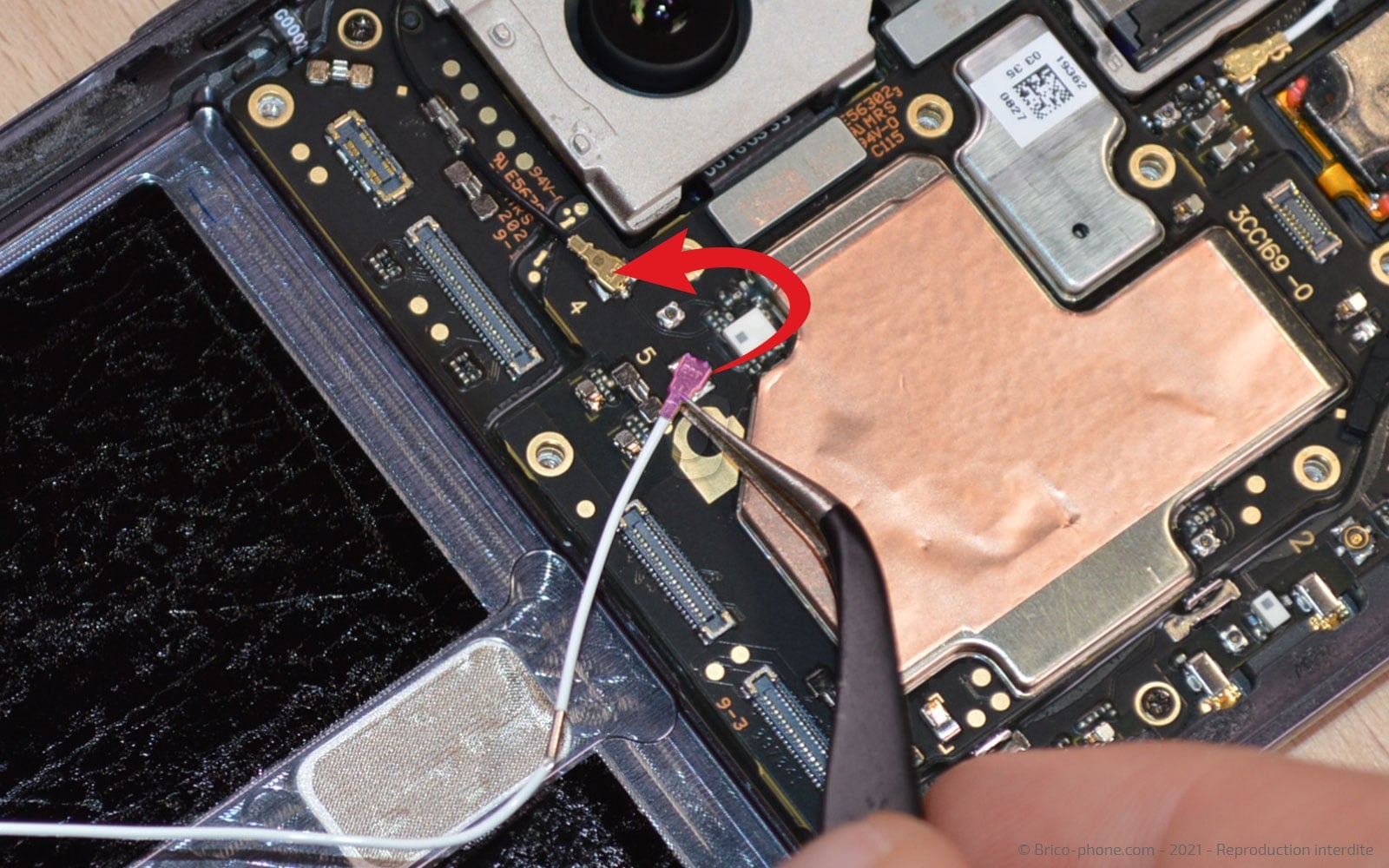

A l'aide de la pincette, détachez les 3 câbles coaxiaux.

Vous pouvez laisser les deux petits câbles placés autour des caméras sur la carte mère.
Outils
Pince Brucelles
Etape 14

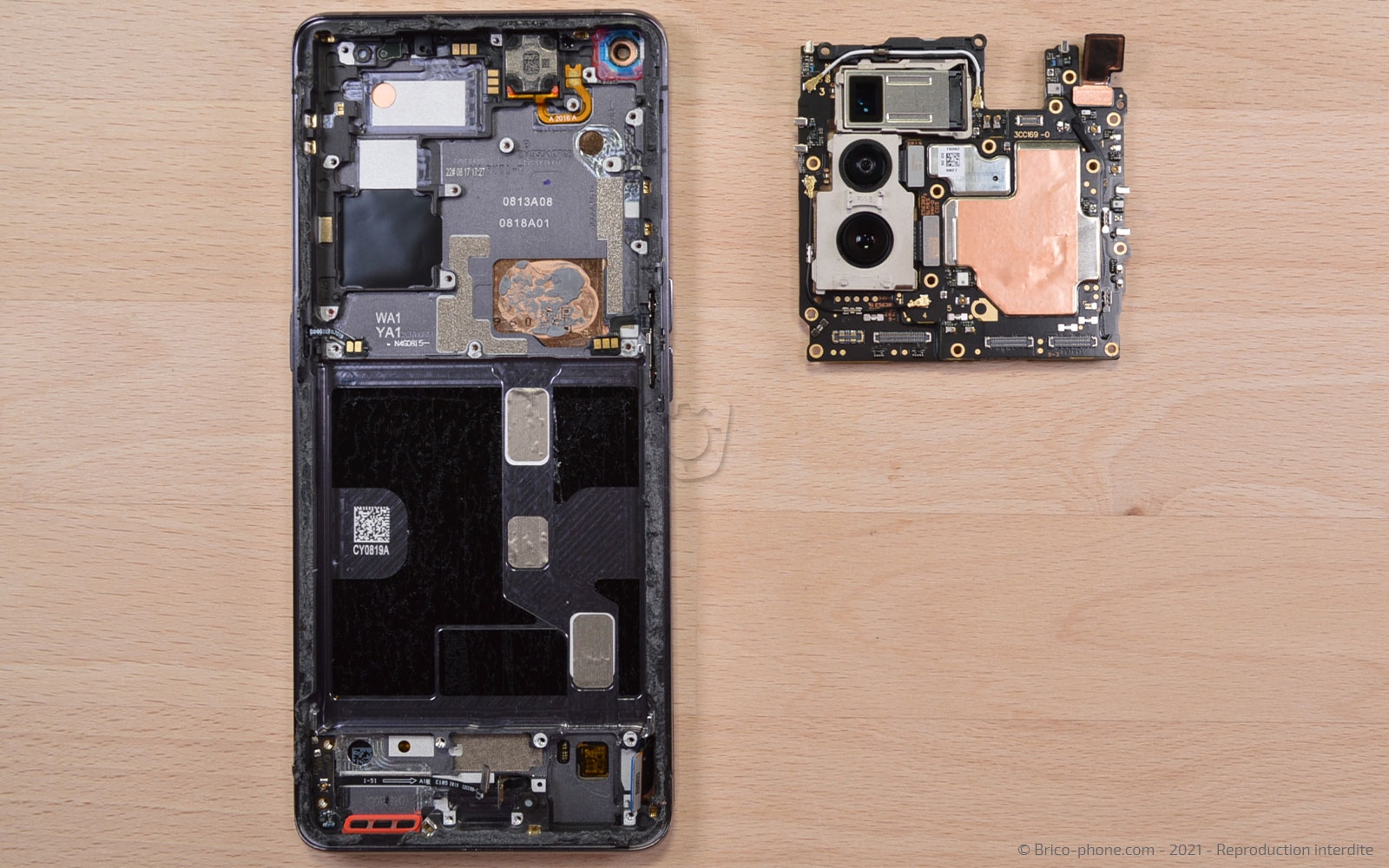

Etape 14 Mettre de coté la carte mère

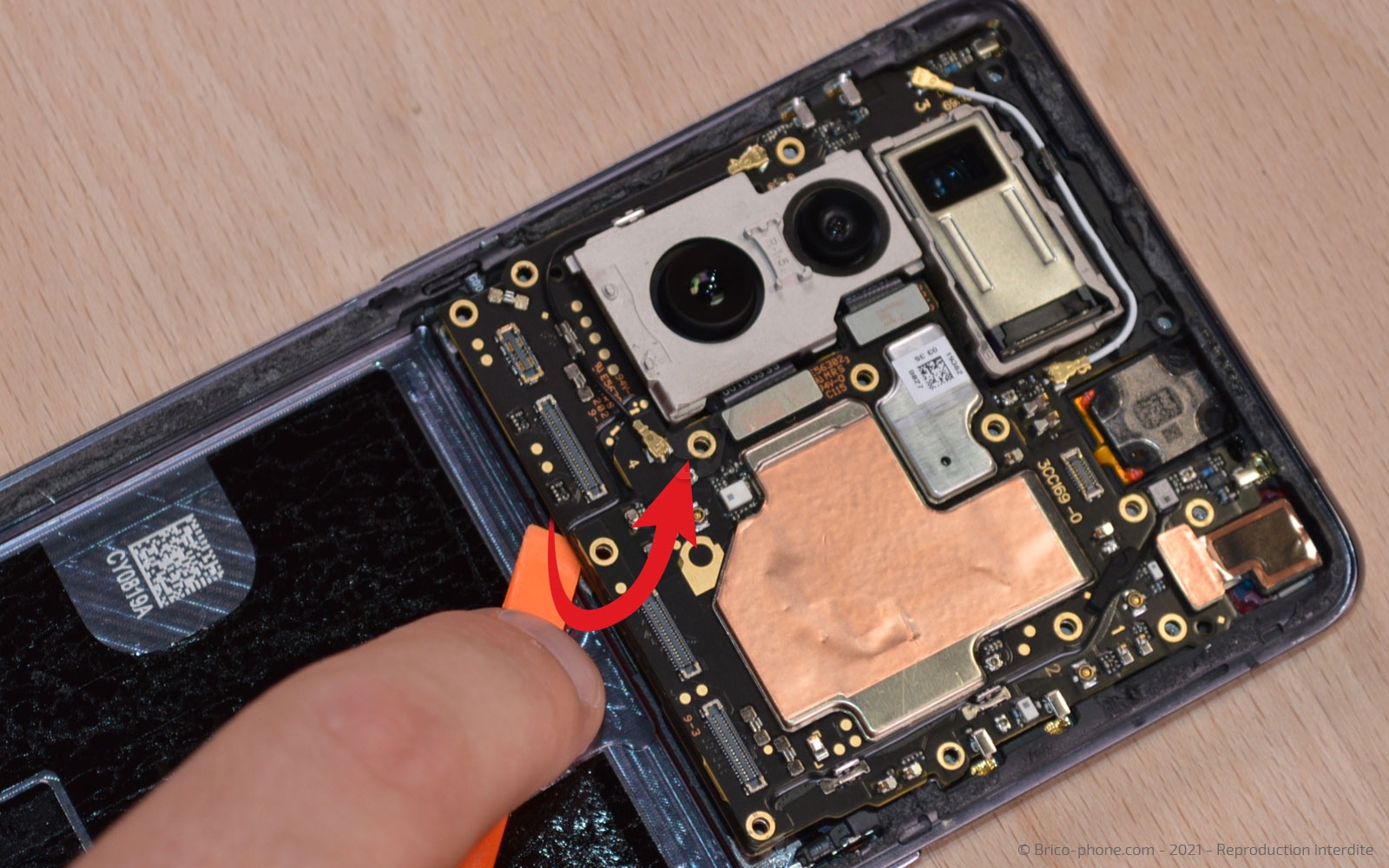

Dévissez les deux vis cruciformes afin de pouvoir faire basculer la carte mère hors du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 15

Etape 15 Récupérer les caméras

Détachez seulement une extrémité du câble coaxial blanc et décalez la plaquette.

Déconnectez les nappes des caméras arrière avant de détacher celle de la caméra frontale.

Sortez les objectifs de leur emplacement.
Outils
Levier Nylon
Pince Brucelles
Etape 16

Etape 16 Enlever les capteurs

Sur le châssis, il vous faut encore extraire les capteur et le haut-parleur interne.

Otez l'élément noir avant de chauffer les composants.

Décollez les deux capteurs avec le spudger avant de saisir la totalité avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 17

Etape 17 Sortir l'écouteur de l'oreille

Gardez le même ustensile pour décoller la nappe du HP interne.

Glissez ensuite la pince sous le composant pour le sortir du téléphone.
Outils
Levier Nylon
Pince Brucelles
Etape 18

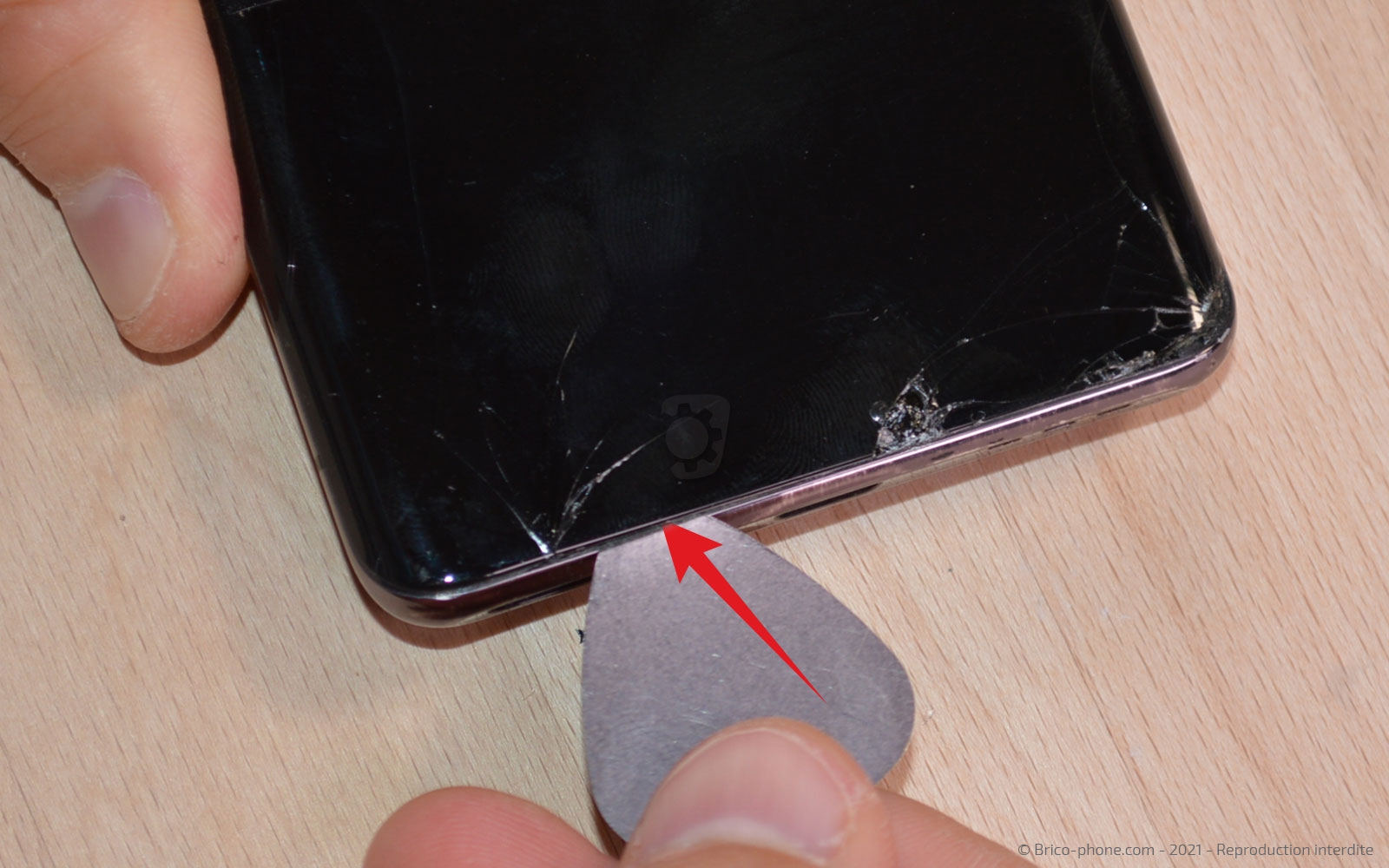

Etape 18 Décoller l'écran

Un adhésif est fourni avec le kit d'outil qui vous permet de ne pas disperser des morceaux de verre partout si l'écran est trop abîmé.
Vous pouvez également utiliser du scotch.

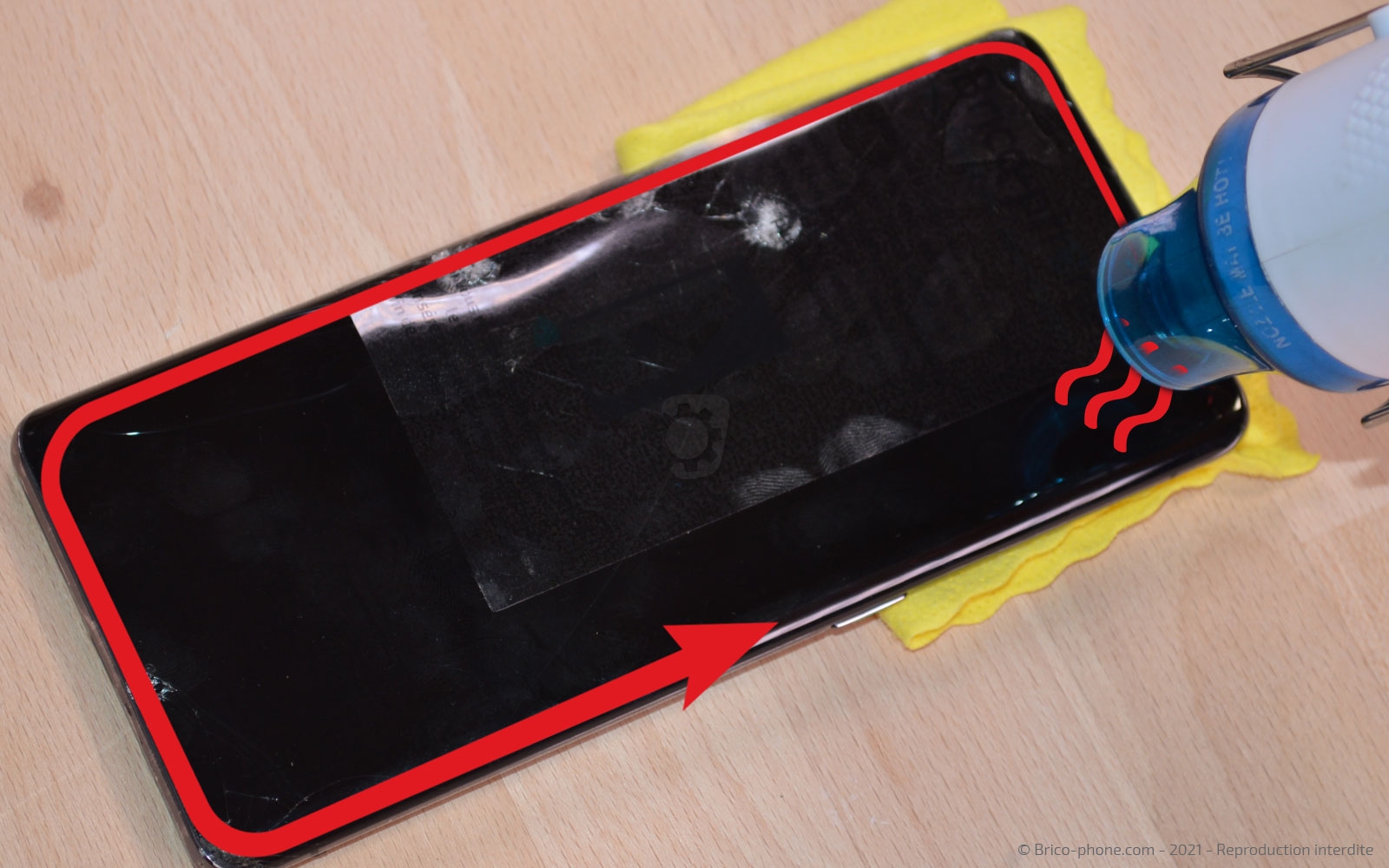

Ensuite, chauffez l'écran à l'aide du décapeur thermique ou du coussin chauffant.
Insérez le médiator troué entre la vitre avant et le châssis.
Outils
Médiator
Clé Allen Héxagonale
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 19

Etape 19 Ôter l'écran

Une fois l'interstice créé, remplacez le médiator par ses homologues en plastique.

Faites le tour de l'écran pour le décoller à l'aide des médiators. Si la vitre avant de votre smartphone est très abîmée, n'hésitez pas à remplacer les ustensiles par la carte en PVC.

Ouvrez enfin l'écran de votre appareil et pensez à récupérer la grille de l'écouteur.
Outils
Carte PVC
Médiator
Pince Brucelles

Vue éclatée

Voici l'ensemble des pièces de votre Oppo Find X2 Pro.

Si vous souhaitez le remonter, il vous suffit de suivre les étapes dans le sens contraire.
