Changement du bloc écran sur Redmi Note 10

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 10
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran est cassé, rayé...

L'affichage présente des zones d'ombres, des tâches...

Le tactile ne fonctionne plus.

Lors d'une chute, l'écran de votre Xiaomi Redmi Note 10 s'est brisé ? L'écran de votre smartphone affiche des tâches ou des traits ?

Il est temps de le changer en vous aidant de notre tutoriel spécialement conçu pour vous permettre de réussir haut la main cette réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter la réparation, nous vous conseillons de vérifier que le numéro de modèle de votre smartphone correspond à celui des pièces commandées.

Pour cela, deux options s'offrent à vous. La première étant de regarder la référence inscrite au dos du téléphone, ici il s'agit de M2101K7AG.

La seconde possibilité est de composer le *#06# depuis le clavier du téléphone afin d'obtenir un numéro IMEI . Recopiez ce numéro sur notre page d'accueil et notre site internet se charge de vous donner le modèle de votre téléphone et l'ensemble des pièces correspondantes à ce dernier.

Vous avez enfin reçu votre commande ? Préparez-vous un espace de travail propre et dégagé avec les outils, le tutoriel et les pièces à disposition.
Commenez donc par étéeindre votre appareil en pressant le bouton Power.

Etape 1

Etape 1 Retirer le tiroir de la carte Sim

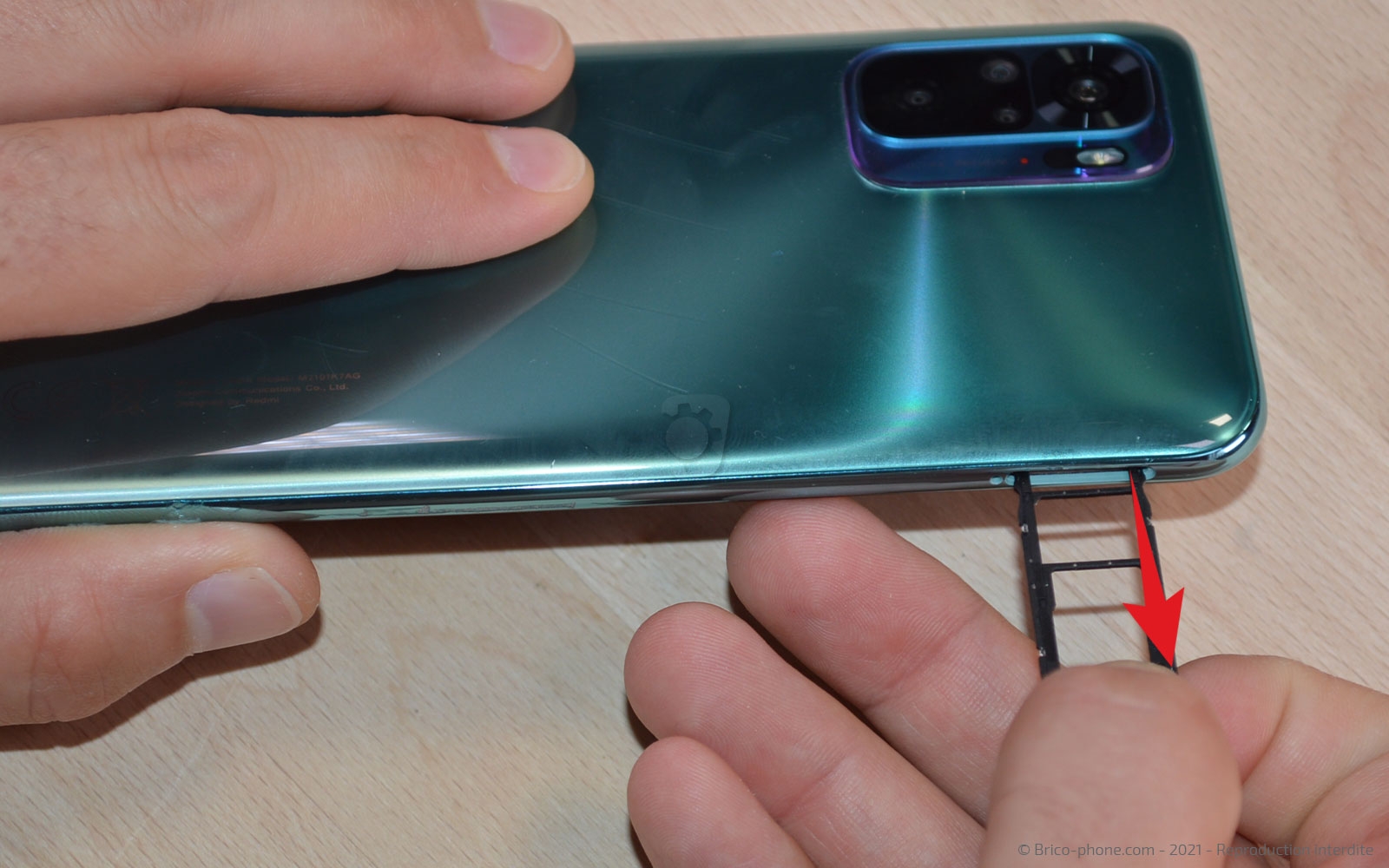

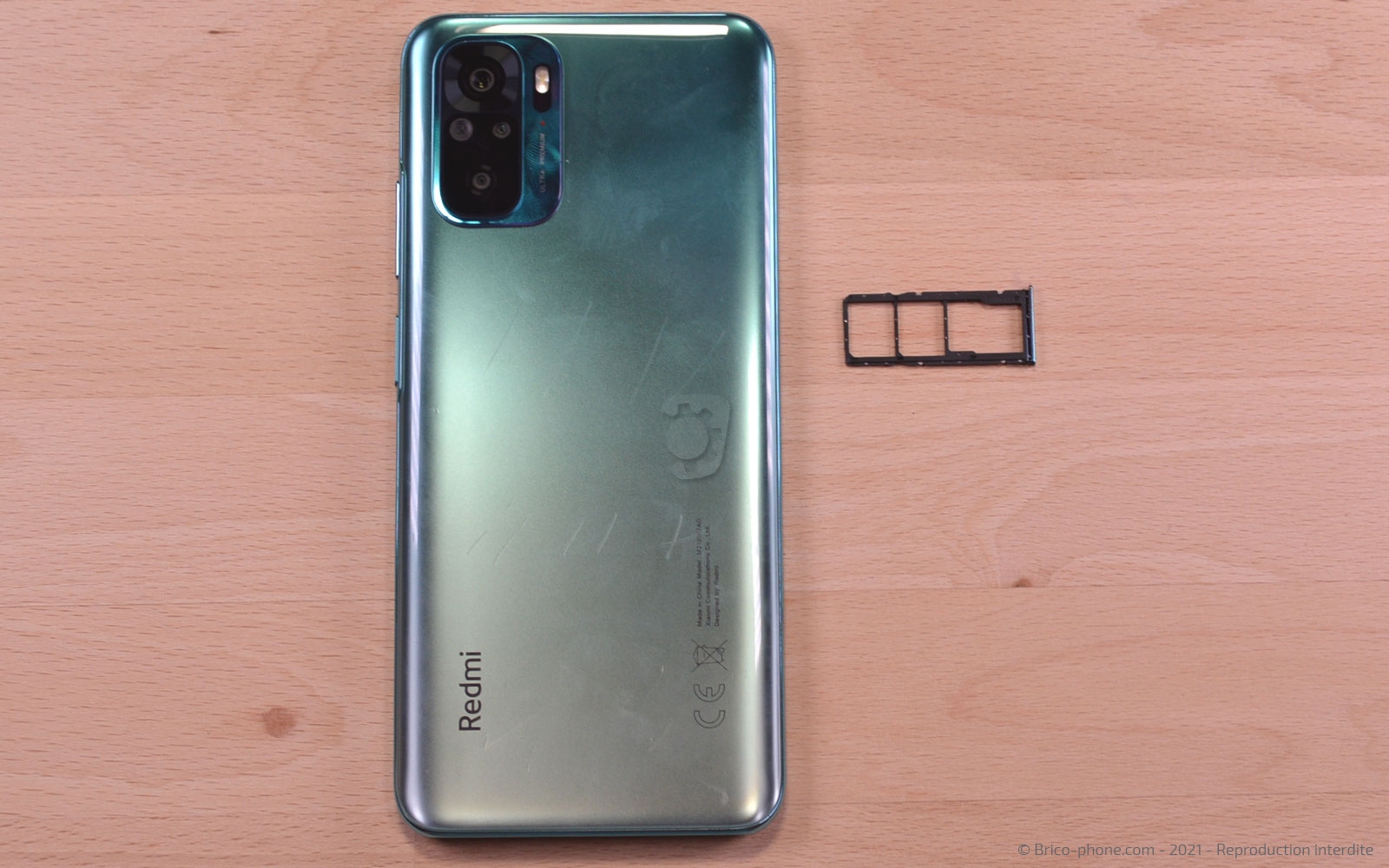

Saisissez l'outil Sim pour sortir le tiroir des cartes Sim et SD.
Outils
SIM
Pièces
Rack double SIM pour Xiaomi Redmi Note 10 Vert 8.90€
Etape 2

Etape 2 Chauffer la vitre arrière

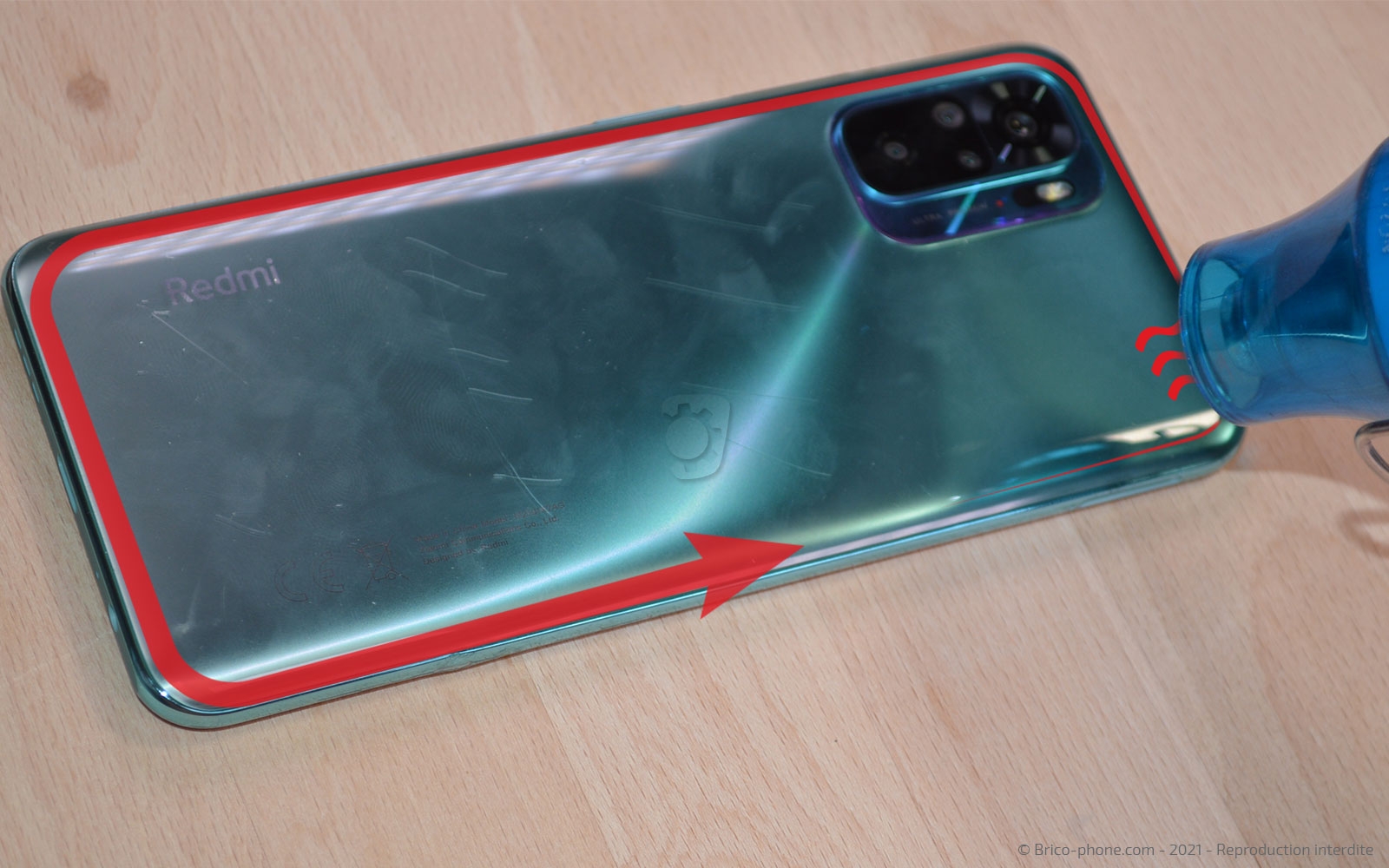

Pour ouvrir le téléphone, nous devons dans un premier temps chauffer la vitre arrière du téléphone pour la décoller.

Pour cela, disposez le coussin chauffant sur le dos du téléphone environ 30 secondes après l'avoir passé 2 minutes au micro-ondes.

Autrement, vous pouvez également utiliser un décapeur thermique ou votre propre sèche-cheveux pour chauffer le contour de la vitre arrière.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Oter la vitre arrière

Collez la ventouse sur le bas de la vitre arrière puis tirez son anneau afin de pouvoir insérer sous le composant le médiator en métal troué.

Décollez légèrement la coque puis remplacez le médiator métallique par ses homologues en plastique.

Glissez les outils sur toute la longueur de la vitre arrière afin de terminer le décollage de la vitre arrière.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Récupérez le bloc des lentilles de protection

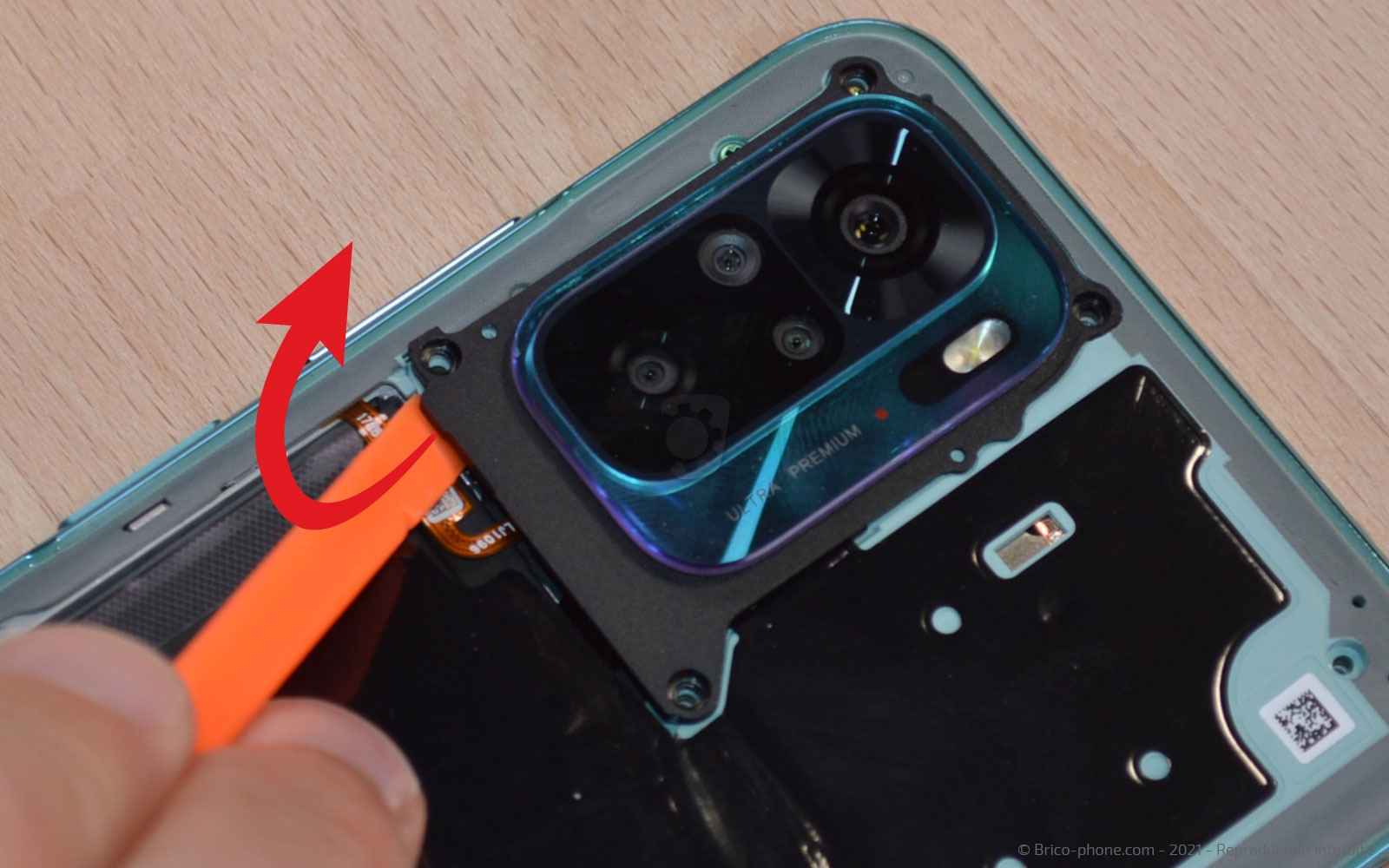

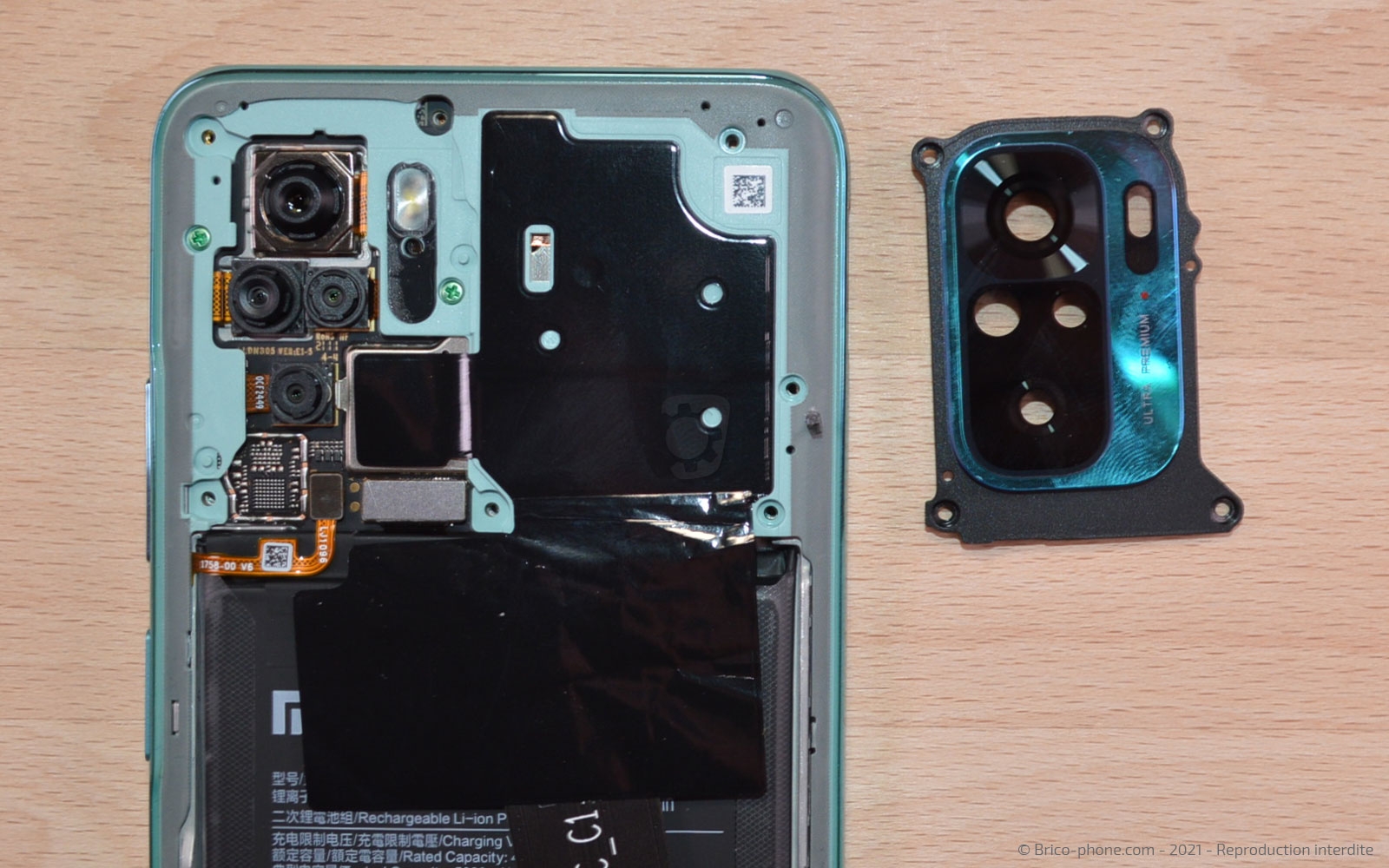

A l'aide du tournevis cruciforme, retirez les 16 vis du châssis intermédiaire.

Attention, deux vis sont bloquées par le bloc de protection des lentilles c'est pourquoi il vous faut le sortir au préalable.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Sortir le châssis intermédiaire

Débranchez la nappe des boutons Volume / Power.

Insérez le levier entre le châssis intermédiaire et le bloc pour le déclipser. Ensuite, faites la même chose de l'autre coté du châssis pour le détacher totalement du reste du téléphone.
Outils
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

Déconnectez la batterie à l'aide du levier puis les nappes de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 7

Etape 7 Décoller la batterie

La batterie est maintenue à l'aide de deux stickers.

Décollez les languettes situées sur la partie supérieure de la batterie puis saisissez-en une avec la pincette afin de pouvoir la tirer et l'enrouler autour de l'outil.

Réitérez l'opération pour la seconde languette. Il ne vous reste plus qu'à insérer le spudger sous la batterie pour la faire basculer hors de votre Xiaomi Redmi Note 10.
Outils
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Enlever le haut-parleur externe

Pour vous aider durant toute la réparation, nous vous conseillons de disposer vis et composants sur le patron d'aide au montage fourni avec votre commande.

Attrapez le haut-parleur externe pour libérer le connecteur de charge.
Outils
Levier Nylon
Etape 9

Etape 9 Retirer le connecteur de charge

En vous aidant de la pincette métallique, détachez le câble coaxial.

Ensuite, faite basculer le connecteur de charge hors du bloc.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge USB Type-C à souder pour Xiaomi Redmi Note 10 17.90€
Etape 10

Etape 10 Récupérer le vibreur

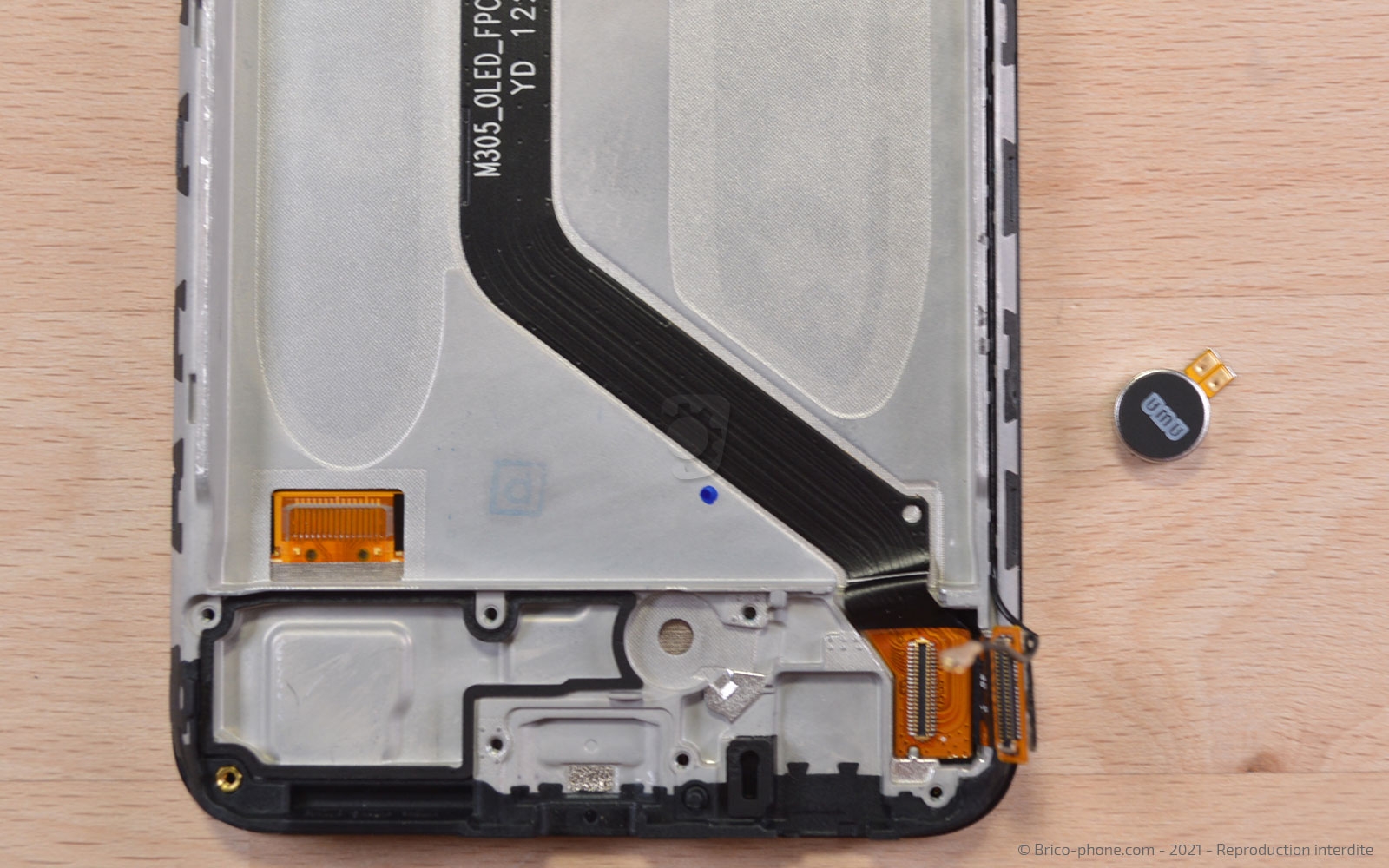

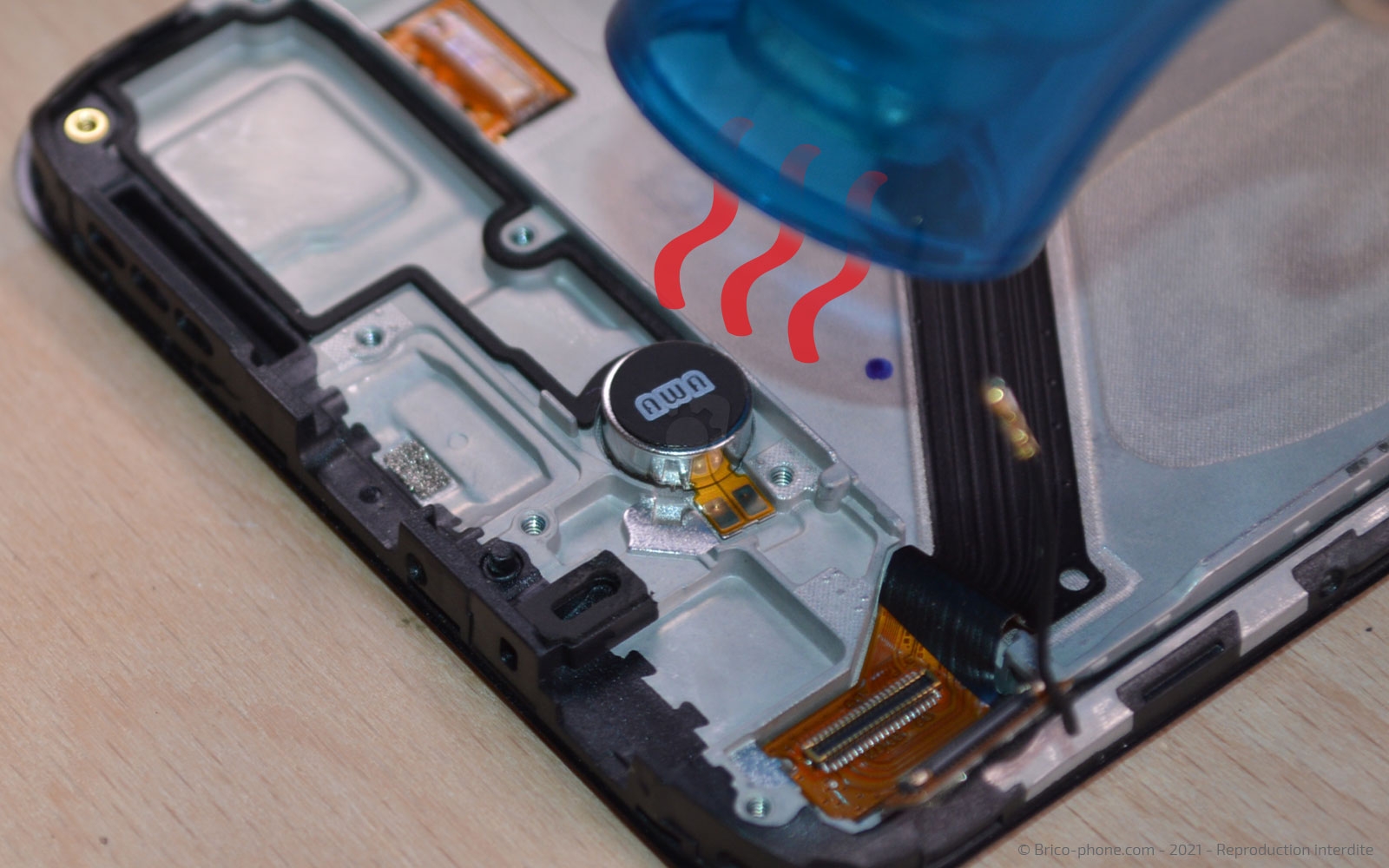

Déconnectez la nappe de l'écran puis munissez-vous du décapeur thermique ou d'un autre outil pour chauffer légèrement le vibreur.

Glissez la pincette sous le composant pour le détacher du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Libérer le câble coaxial

Déconnectez l'autre extrémité de la rallonge de l'écran afin de pouvoir la décoller du châssis.

Saisissez la pincette pour décrocher le câble coaxial de la carte mère.
Outils
Levier Nylon
Pince Brucelles
Etape 12

Etape 12 Sortir la carte mère

En vous aidant du levier en nylon, débranchez la nappe du capteur principal ainsi que celle de la caméra ultra grand-angle.

Insérez par la suite l'outil sous l'angle droit de la carte mère pour la sortir du châssis.
Outils
Levier Nylon
Etape 13

Etape 13 Oter les derniers éléments du bloc écran

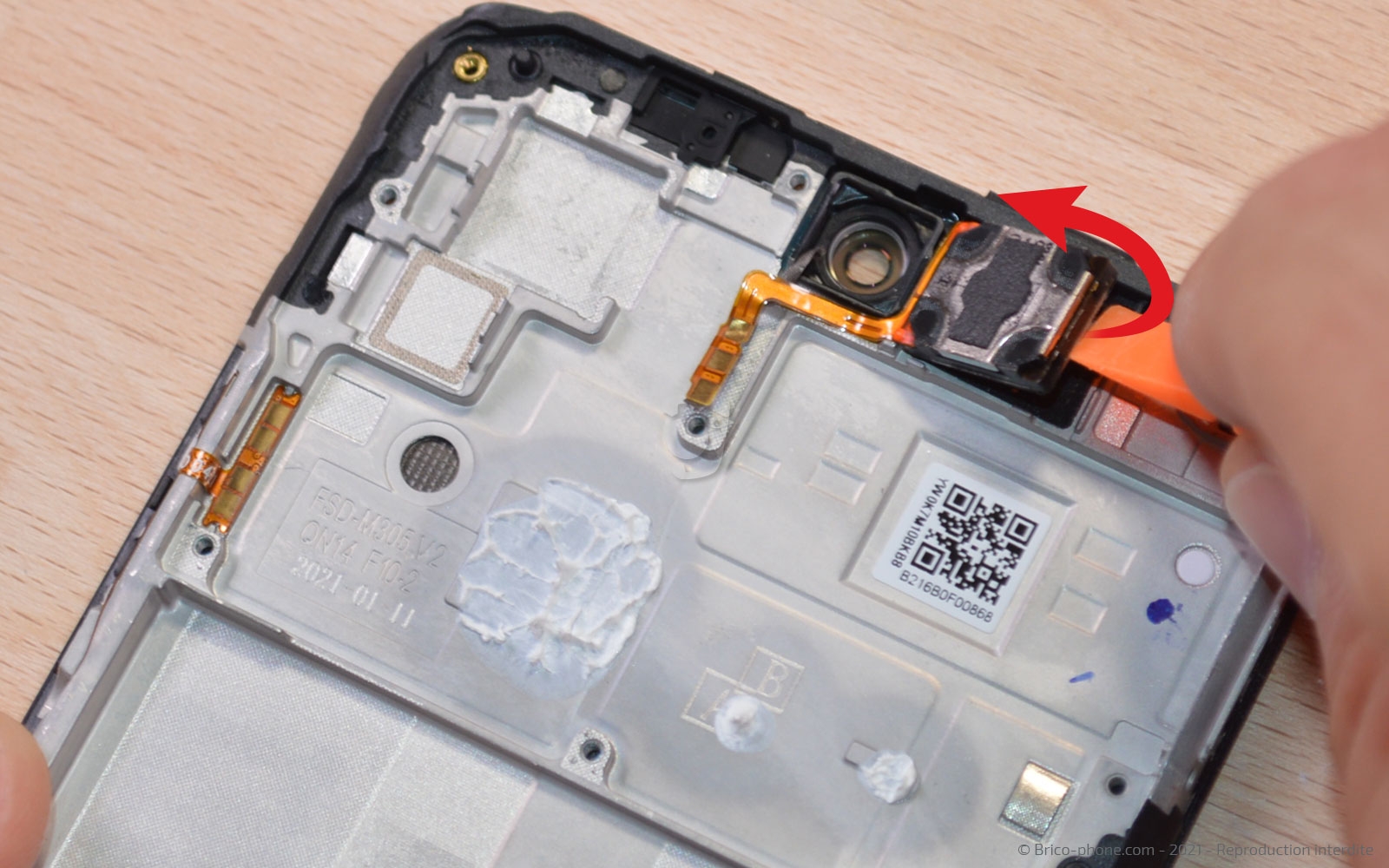

Gardez l'ustensile pour déloger les deux capteurs restés sur le châssis.

Ensuite, chauffez le haut-parleur interne avant de le décoller en glissant la spatule sous le composant.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€

Installation des stickers de batterie (1)

Découpez les stickers en deux ainsi qu'à la bonne dimension.

Ensuite, ôtez la protection bleue avant d'apposer les bandes adhésives sur le dos de la batterie en pensant à laisser dépasser les parties noires.

Installation des stickers de batterie (2)

Retirez les secondes protections bleues afin de pouvoir repliez les languettes sur la batterie.

Il ne reste plus qu'à enlever les protections roses et à installer la batterie dans le nouveau bloc écran.

Conseils pour le remontage (1)

Retirez toutes les protections du bloc écran puis si vous disposez de pâte thermique, n'hésitez pas à en appliquer une noisette sur le haut du composant (photo 3).
Pièces
Pâte Thermique MX-4 Haute Performance 7.90€

Conseils pour le remontage (2)

Remontez les composants en suivant le tutoriel dans le sens contraire.

Avant de refermer votre Xiaomi Redmi Note 10, assurez-vous d'avoir nettoyer la vitre arrière de tous les résidus de stickers. Ensuite, appliquez un filet de B-7000 sur tout le contour du châssis avant de repositionner la vitre arrière.

Laissez sécher environ 45 minutes en laissant votre téléphone sous presse à l'aide de pinces ou de livres.
